Закон Ома для переменного тока
Мы с вами знаем формулировку закона Ома для цепей постоянного тока, которая гласит, что ток в такой цепи прямо пропорционален напряжению на элементе цепи и обратно пропорционален сопротивлению этого элемента постоянному току, протекающему через него.
Однако при изучении цепей переменного тока стало известно, что оказывается кроме элементов цепей с активным сопротивлением, есть элементы цепи с так называемым реактивным сопротивлением, то есть индуктивности и емкости (катушки и конденсаторы).
В цепи, содержащей только активное сопротивление, фаза тока всегда совпадает с фазой напряжения (рис 1.), т. е. сдвиг фаз тока и напряжения в цепи с чисто активным сопротивлением равен нулю.
Рисунок 1. Напряжение и ток в цепи с чисто активным сопротивлением. Сдвиг фаз между током и напряжение в цепи переменного тока с чисто активным сопротивлением всегда равен нулю
Отсюда следует, что угол между радиус-векторами тока и напряжения также равен нулю.
Тогда, падение напряжения на активном сопротивлении определяется по формуле:
| (1) |
где, U-напряжение на элементе цепи,
I – ток через элемент цепи
R – активное сопротивление элемента
Формула (1) применима как для амплитудных, так и для эффективных значений тока и напряжения:
|
|
(2) |
где, Um-амплитудное значение напряжения на элементе цепи,
Im – амплитудное значение тока через элемент цепи
R – активное сопротивление элемента
В цепи, содержащей чисто реактивное сопротивление — индуктивное или емкостное, — фазы тока и напряжения сдвинуты друг относительно друга на четверть периода, причем в чисто индуктивной цепи фаза тока отстает от фазы напряжения (рис. 2), а в чисто емкостной цепи фаза тока опережает фазу напряжения (рис. 3).
Рисунок 2. Напряжение и ток в цепи с чисто индуктивным сопротивлением.
Фаза тока отстает от фазы напряжения на 90 градусов.
Рисунок 3. Напряжение и ток в цепи с чисто емкостным сопротивлением. Фаза тока опережает фазу напряжения на угол 90 градусов.
Отсюда следует, что в чисто реактивной цепи угол между радиус-векторами тока и напряжения всегда равен 90°, причем в чисто индуктивной цепи радиус-вектор тока при вращении движется позади радиус-вектора напряжения, а в чисто емкостной цепи он движется впереди радиус-вектора напряжения.
Падения напряжения на индуктивном и емкостном сопротивлениях определяются соответственно по формулам:
|
|
(3) |
|
|
(4) |
где — UL-падение напряжение на чисто индуктивном сопротивлении ;
UС—падение напряжения на чисто емкостном сопротивлении;
I— значение тока в через реактивное сопротивление;
L— индуктивность реактивного элемента;
C— емкость реактивного элемента;
ω— циклическая частота.
Эти формулы применимы как для амплитудных, так и для эффективных значений тока и напряжения синусоидальной формы. Однако здесь следует отметить, что они ни в коем случае не применимы для мгновенных значений тока и напряжения, а также и для несинусоидальных токов.
Приведенные выше формулы являются частными случаями закона Ома для переменного тока.
Следовательно, полный закон Ома для переменного тока будет иметь вид:
|
|
(5) |
Где Z – полное сопротивление цепи переменного тока.
Теперь остается только вычистислить полное сопротивление цепи, а оно зависит непосредсвенно от какие активные и реактивные элементы присутсвуют в цепи и как они соединены.
Давайте выясним, как будет выглядеть закон Ома для цепи переменного тока, состоящей из активного и индуктивного сопротивлений, соединенных последовательно (рис. 4.)
Рисунок 4. Цепь переменного тока с последовательным соединением активного и индуктивного сопротивления.
Закон Ома для переменного синусоидального тока в случае последовательного соединения активного и индуктивного сопротивлений выражается следующей формулой:
|
|
(6) |
где —эффективное значение силы тока в А;
U—эффективное значение напряжения в В;
R—активное сопротивление в Ом;
ωL—индуктивное сопротивление в ом.
Формула (6) будет также действительной, если в нее подставить амплитудные значения тока и напряжения.
В цепи, изображенной на рис. 5, соединены последовательно активное и емкостное сопротивления.
Рисунок 5. Цепь переменного тока с последовательным соединением активного и емкосного сопротивления.
А закон Ома для такой цепи принимает вид:
|
|
(7) |
В общем случае, когда цепь содержит все три вида сопротивлений (рис.
6),
Рисунок 6. Цепь переменного тока с последовательным соединением активного, индуктивного и емкосного сопротивления.
Закон Ома при последовательном соединении активного, индуктивного и емкостного сопротивлений будет выглядеть так:
|
|
(8) |
где I-сила тока в А;
U-напряжение в В;
R-активное сопротивление в Ом;
ωL-индуктивное сопротивление в Ом;
1/ωС-емкостное сопротивление в Ом.
Формула (8) верна только для эффективных и амплитудных значений синусоидального тока и напряжения.
Для того, что бы определить ток в цепях с параллельным соединением элементов (рисунок 7), то необходимо так же вычислить полное сопротивление цепи, как это делать можно прсмотреть здесь, зтем подставить значение полного сопротивления в общую формулу для закона Ома (5).
Рисунок 7. Полное сопротивление цепи при параллельном соединении активного и реактивных элементов.
а) — параллельное соединение R и L; б) — параллельное соединение R и C.
Тоже самое касается и вычисления тока в колебательном контуре изображенном на рисунке 8.
Рисунок 8. Эквивалентная схема колебательного контура.
Таким образом закон Ома для переменного тока можно сформулировать следующим образом.
Значение тока в цепи переменного тока прямо пропорционально напряжению в цепи (или на участке цепи) и обратно пропорционально полному сопротивлению цепи (участка цепи)
ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!
Похожие материалы:
Добавить комментарий

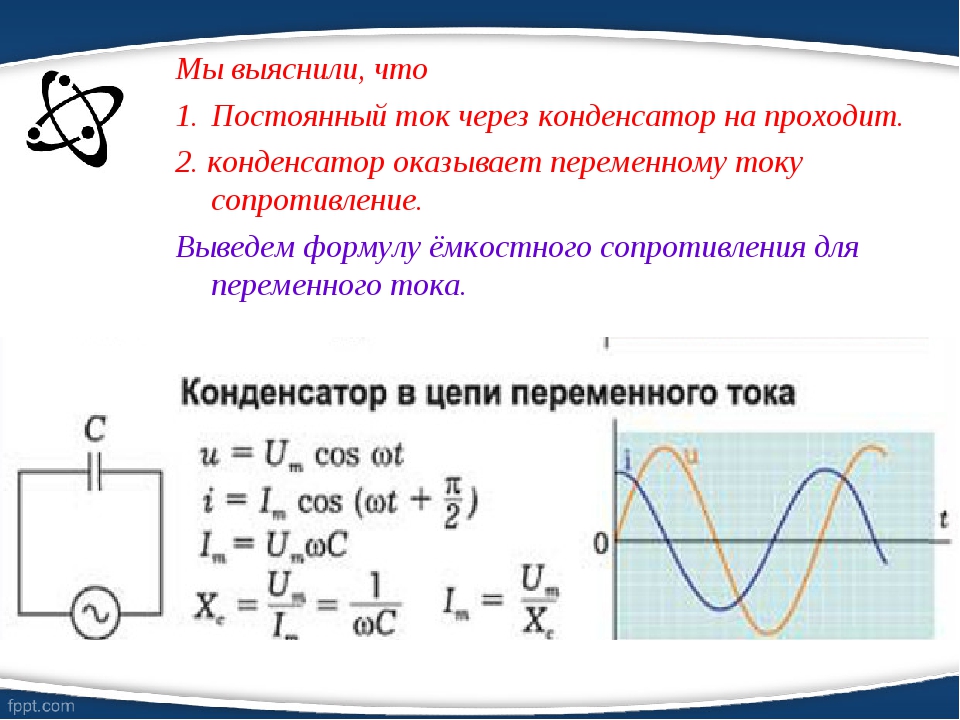

Цепь переменного тока с ёмкостью
Поскольку после того, как конденсатор зарядился полностью, он не пропускает через себя электрический ток, и поэтому идеальный конденсатор (ёмкость), установленный в цепи постоянного тока, обладает бесконечно большим сопротивлением.
Цепь переменного тока с ёмкостью
Если же произвести подключение конденсатора к источнику переменного тока, то процесс его заряда и разряда будет осуществляться непрерывно. Это означает, что через ёмкость будет проходить переменный электрический ток.
Ток i при условии включения в цепь переменного тока некоторой ёмкости будет определяется количеством электричества q, протекающего по этой цепи в единицу времени. Из этого следует, что:
| i = |
Δ q
Δ t |
где Δq – это изменение заряда q (то есть количества электричества) в течение времени Δt.
Что касается заряда q, который накоплен при изменениях напряжения u в конденсаторе, то он также подвержен непрерывному изменению, которое выражается формулой:
| i = C |
Δ u
Δ t |
где Δu – это изменение напряжения u в течение промежутка времени Δt.
Та скорость, с которой изменяется напряжение (она выражается отношением Δu/Δt) будет иметь свои наибольшие значения тогда, когда угол ωt равняется 360°, 180° и 0°. Из этого следует, что значение тока i принимает свои наибольшие величины именно в эти моменты времени. Если же угол ωt равняется 270° и 90°, то i = 0, поскольку скорость изменения напряжения Δu/Δt = 0.
Ток и напряжение в цепи переменного тока с ёмкостью
Ток заряда, который принято считать положительным, в цепи течет тогда, когда происходит заряд конденсатора, то есть на протяжение первой четверти периода. По мере того, как разница потенциалов на электродах ёмкости растет вследствие накопления ею электрического заряда, значение тока i падает. Когда ωt = 90°, наступает полный заряд емкости, значение i = 0, а разность потенциалов между электродами конденсатора обретает то же самое значение, что и напряжение источника тока.
Значение тока i становится отрицательным тогда, когда он меняет свое направление. Это происходит тогда, когда ёмкость начинает разряжаться, то есть во второй четверти периода. Тогда, когда u = 0 а ωt = 180°, значение тока i становится максимальным. В этот же самый момент ток i начинает течь в обратном направлении (его принято считать отрицательным), начинается процесс перезарядки емкости, а полярность напряжения u источника также меняется на противоположную. Когда ωt = 270° значение тока i становится равным нулю, и поэтому процесс заряда прекращается. После чего начинается разряд при первоначальном (то есть положительном) направлении тока.
Получается, что ёмкость и заряжается, и разряжается два раза на протяжении одного периода изменения напряжения. Из этого следует, что переменный ток i протекает в цепи непрерывно.
Когда ёмкость включается в цепь переменного тока, то ток i опережает напряжение u по фазе на угол, равный 90°. Можно также сказать, что напряжение u отстает по фазе от тока i на угол, равный 90°.
Сопротивление, которое проявляет ёмкость к переменному току, носит название емкостного.
Единицей измерения этой величины является Ом, а обозначается оно Хс. Физическая природа емкостного сопротивления заключается в том, что оно обусловлено возникающей в конденсаторе ЭДС ес. Направление этой электродвижущей силы противоположно приложенному напряжению u, поскольку заряженная ёмкость рассматривается в качестве источника, у которого между пластинами действует некоторая ЭДС ес. Именно она препятствует тому, чтобы под действием напряжения u происходило изменение тока, то есть оказывает определенное сопротивление его прохождению.
| Хс = |
1
ωC |
Напряжение переменного тока: Руководство для начинающих
Ключевые выводы
-
Узнайте, что такое напряжение переменного тока.
-
Понять, как генерируется переменное напряжение.
-
Исследуйте поведение резисторов, конденсаторов и катушек индуктивности в цепях переменного тока.
Просматривая видео на Facebook, я наткнулся на одно из них, где ребенок собирал кубик Рубика за 7 секунд. Это напомнило мне о моих подобных попытках в детстве. Хотя я мог решить для одной стороны после некоторой борьбы, мне никогда не удавалось правильно решить все стороны.
По-видимому, существует особая техника перемещения куба в соответствии с узорами, которые вы видите на нем.
Без этих методов разница между решением для одной стороны и для шести сторон будет очень разной. Эти различия похожи на линейность работы с постоянным напряжением по сравнению со сложностью переменного напряжения. Несмотря на то, что напряжение переменного тока является более сложным, эта статья поможет вам лучше понять.
Итак, что такое переменное напряжение?
AC означает переменный ток и относится к тому, как электроны движутся в переменном направлении в проводнике. В электронике электроны движутся от отрицательного потенциала к положительному потенциалу. Переменный ток получается путем переключения потенциала между двумя клеммами в фиксированный интервал времени — частоту.
Разность потенциалов между положительной и отрицательной клеммами выражается в вольтах. Таким образом, термин напряжение переменного тока используется для определения значения разности потенциалов между клеммами, по которым протекает переменный ток.
Источник переменного тока, питающий нагрузку.
На графике переменное напряжение принимает форму синусоиды. В одном цикле напряжение переменного тока начинается с 0 В, поднимается до своего пика, проходит обратно через 0 В к своему отрицательному пику и снова возрастает до 0 В. Поскольку значение напряжения переменного тока изменяется в течение цикла, оно выражается в его пике (V пик ) и среднеквадратичные значения (V среднеквадратичное значение ).
V пик относится к максимальной амплитуде синусоидального сигнала, а V среднеквадратичное значение вычисляется по следующей формуле: ак . Он представляет собой эквивалентное напряжение, подаваемое постоянным током. В США сеть обеспечивает 120 В переменного тока , в то время как в Великобритании используется 230 В переменного тока .
Как генерируется напряжение переменного тока?
Простой генератор переменного тока для питания лампы.
Напряжение переменного тока стало возможным благодаря закону индукции Фарадея. Закон определяет, как электрические токи могут индуцироваться в движущейся катушке, когда она пересекает магнитный поток под прямым углом. Изменение тока пропорционально скорости изменения магнитного потока.
Генераторы переменного тока или генераторы переменного тока представляют собой компоненты, построенные на основе закона Фарадея. Они включают вращение петли проводников поперек магнитного поля. Когда петля пересекает магнитное поле, ток начинает течь в одном направлении и достигает максимума, когда петля перпендикулярна магнитному полю.
Петля продолжает вращаться до тех пор, пока проводник не окажется параллельно магнитному потоку, что приведет к нулевому току. Ток начинает течь в противоположном направлении, поскольку петля начинает отсекать магнитный поток, но в противоположном направлении.
Как резисторы, конденсаторы и катушки индуктивности работают с переменным напряжением
Переменный ток в катушках индуктивности и конденсаторах.
Точно так же, как разница в решении одной и шести сторон кубика Рубика, анализ цепей с участием резисторов, конденсаторов и катушек индуктивности становится более сложным с переменным током. В отличие от постоянного напряжения, поведение этих компонентов уже не является простым при использовании с переменным напряжением.
Измерение резисторов выражается как импеданс (Z) в цепях переменного тока, а не как сопротивление (R) в цепях постоянного тока. Нет никакой разницы в резистивном значении, независимо от амплитуды или частоты переменного напряжения. Разница в терминологии существует из-за того, как учитывается разница векторов при выражении сопротивления как функции напряжения и тока.
Что более интересно, так это поведение конденсаторов и катушек индуктивности при подаче переменного напряжения. Эти компоненты ведут себя как обрыв и короткое замыкание, соответственно, с источником постоянного тока, но все меняется с переменным током.
Конденсаторы накапливают и высвобождают заряд по мере того, как напряжение переменного тока возрастает и уменьшается от его пиков. Такое поведение приводит к тому, что напряжение отстает от тока на 90 градусов.
При работе с переменным напряжением сопротивление конденсатора определяется как емкостное реактивное сопротивление, которое имеет формулу:
X C = 1/2πƒC по закону Ленца и начинает противодействовать направлению тока, изменяющего его магнитный поток. Следовательно, ток, протекающий через индуктор, отстает от переменного напряжения на 90 градусов. Поведение характеризуется индуктивным сопротивлением, которое имеет следующую формулу:
X L = 2πƒL
Учитывая, что напряжение переменного тока усложняет анализ схемы, полезно использовать программное обеспечение для проектирования и анализа печатных плат, которое способно предварительно рассчитать сложные параметры схемы. Инструмент моделирования смешанных сигналов OrCAD позволяет анализировать поведение схемы при подаче переменного напряжения.
Наличие этих инструментов в вашем распоряжении в процессе проектирования может повысить качество и надежность ваших проектов, а также поможет убедиться, что вы делаете все правильно с первого раза.
Если вы хотите узнать больше о том, как у Cadence есть решение для вас, обратитесь к нам и нашей команде экспертов. Вы также можете посетить наш канал YouTube и посмотреть видеоролики о моделировании и системном анализе, а также ознакомиться с новинками нашего набора инструментов для проектирования и анализа.
Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.
Подпишитесь на Linkedin
Посетить сайт
Больше контента от Cadence PCB Solutions
УЧИТЬ БОЛЬШЕ

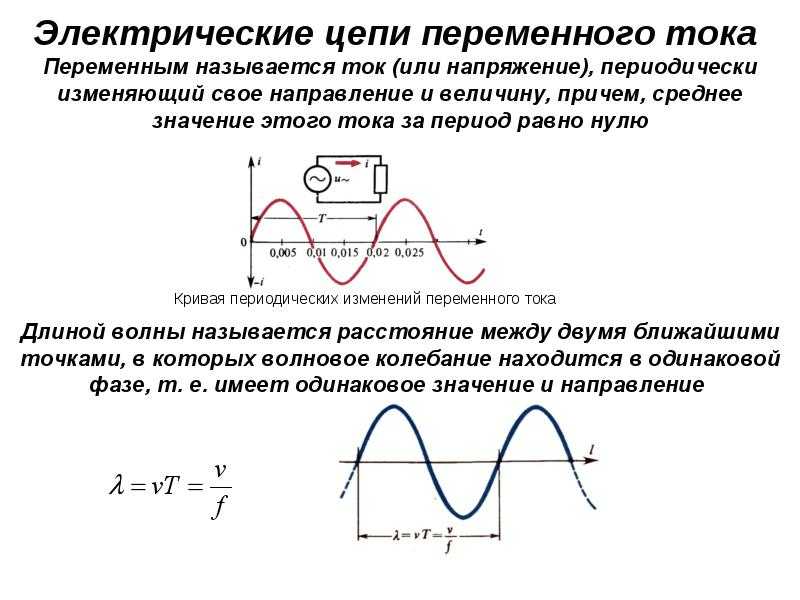

Переменные напряжения и токи — цепи переменного тока
Цепи переменного тока
Введение
Переменное напряжение – это любое напряжение, которое изменяется как по величине, так и по
полярность во времени.
Напряжение может изменяться регулярным, предсказуемым образом.
образом, или напряжение может изменяться неравномерно, неповторяющимся образом с
уважение ко времени. В любом случае напряжение считается
переменное напряжение. На рисунке ниже показано переменное напряжение, которое
изменяется закономерным образом во времени.
Пилообразный сигнал напряжения.
Переменный ток – это любой ток, который изменяется как по величине, так и по
направление. Как и в случае с переменным напряжением, ограничений по скорости нет.
изменения или формы волны. Переменный ток — это просто ток, который
меняет величину и направление во времени.
Переменные токи и напряжения широко используются для распределения электроэнергии.
сила. Однако использование переменных напряжений и токов простирается далеко
помимо распределения электроэнергии. Все электронные коммуникации
системы, электронно-вычислительные машины и электронные измерительные системы требуют
переменные токи и напряжения, а также постоянные напряжения и токи.
При переменном напряжении и токе подается электроэнергия для работы других
устройства, AC (обозначение «AC» обычно используется для обозначения либо
переменное напряжение или ток, или и то, и другое) обычно производится огромными
альтернаторы (генераторы переменного тока), эксплуатируемые энергетическими компаниями. Электронные устройства
также может использоваться для получения переменного напряжения и тока. В этом случае источник
переменного напряжения и тока представляет собой цепь, называемую
осциллятор . Генератор представляет собой электронную схему, которая преобразует постоянный ток
в переменный ток.
Частота и период
Постоянные напряжения и токи легко определяются по величине. Переменное напряжение
и токи, однако, не могут быть точно определены только с точки зрения величины.
Все переменные напряжения и токи имеют три характеристики:
амплитуда , частота и фаза . Этот раздел касается
с частотной характеристикой переменного напряжения и тока.
Было заявлено, что любое напряжение или ток, которые меняют полярность или направление
считается АС. Однако подавляющее большинство всех напряжений переменного тока и
токи изменяются по величине и направлению с заданной скоростью. То есть,
напряжение переменного тока возрастает до максимального значения, уменьшается от максимума до нуля, затем
возрастает до максимального значения противоположной полярности и снова уменьшается до нуля.
Он постоянно повторяет этот процесс.
Цикл переменного напряжения или тока состоит из одного полного
переход от некоторой точки на сигнале переменного тока к той же точке на
по форме волны переменного тока . Например, один цикл сигнала переменного тока на рисунке
выше, может быть измерен между точками a и d, b и e или c и f.
Количество циклов в секунду определяется как частота переменного тока.
напряжение или ток. Например, общая частота линии электропередач в США
Состояния составляет 60 циклов в секунду (cps), в то время как частота радио
радиовещательная станция может быть 10 6 cps.
Телевизионные станции
работают на частотах порядка 10 8 имп/с.
Теперь можно записать некоторые фундаментальные математические соотношения, касающиеся
частоты ко времени одного цикла. Поскольку частота равна циклам в секунду,
это следует из того
где
T — время одного цикла (периода), сек
f — частота, имп/с или герц (Гц)
Когда время одного цикла известно, частота находится по формуле
Синусоидальные напряжения и токи
Уникальной формой волны переменного напряжения или тока является синусоида. В предыдущем
разделах было заявлено, что переменное напряжение или ток могут иметь
любая форма волны. Это действительно так, но сам этот факт может сделать математическую
анализ цепей переменного тока весьма трудоемок. Однако это может быть
показано математически и продемонстрировано графически, что любая форма волны,
какой бы нерегулярной она ни была, состоит из различных комбинаций синусоидальных
формы волны .
Таким образом, уникальной особенностью синусоиды является то, что она
является основным для всех напряжений и токов переменного тока!
В синусоиде один полный цикл представлен 360° или 2π.
радианы. Следовательно, если период синусоиды равен 0,2 с, то каждый градус
цикл составляет 0,556 мс. В любой момент мгновенное значение
синусоида равна произведению максимального значения синусоиды и
синус угла, соответствующего времени. Уравнение для синусоиды
напряжение
где θ — любой угол.
Уравнение для синусоиды тока записывается аналогичным образом.
На рисунке ниже представлена синусоида напряжения, показывающая замену углового
измерять время в градусах и радианах.
Синусоида напряжения.
В дополнение к графическому представлению синусоиды, как в
На рисунке выше синусоида может быть представлена радиус-вектором или вектором .
Вектор имеет постоянную величину, равную максимальному значению синуса
волны, а мгновенное значение синусоиды является произведением
вектор и синус угла между вектором и началом координат.
Фазор
представление чрезвычайно полезно при сложении и вычитании чередующихся
напряжения и токи. На рисунке ниже показано векторное представление для
синусоида рисунка выше.
Векторное представление синусоиды напряжения, показывающее мгновенные значения при 28°, 70° и 225°.
Обсуждение векторного представления синусоидальных волн логически приводит к другому
полезная концепция. Угловая скорость обычно связана с вращением
техника. Однако вектор, представляющий синусоидальную волну, можно визуализировать как
вращающийся вектор, и как таковой он тоже имеет угловую скорость. Как указано в
на рисунке выше положительное направление вращения против часовой стрелки (ccw).
Скорость есть отношение расстояния ко времени. Угловая скорость синуса
волна — это «расстояние» одного цикла в радианах, деленное на период
синусоида. Угловая скорость представлена строчной омега ( ω ).
Однако T = 1/ f . Если это значение T заменить
в приведенное выше уравнение, то
Уравнения для синусоиды напряжения
и синусоида тока может быть
переписано в терминах приведенного выше уравнения.
Угловая скорость синуса
волна является константой, и конкретный угол синусоиды в любой момент времени
является прямой функцией времени. Следовательно, если угловую скорость умножить
произведением времени в секундах является угол в радианах.
Уравнения для синусоиды напряжения
и синусоида тока, когда радиан
используется мера, пишутся
Фазовый угол и разность фаз
Было отмечено, что все переменные напряжения и токи имеют три характеристики;
частота, амплитуда и фаза. В этом разделе фазовые характеристики
будет обсуждаться синусоида.
Форма кривой напряжения.
В уравнении синусоиды независимой переменной является время. В обоих
представления синусоиды в виде графика или вектора, угловое обозначение
было заменено на время. Это должно быть видно из уравнения
синусоиду, что все синусоиды имеют нулевое значение в момент, когда угловой
эквивалент времени равен нулю. Синусоиду принято представлять в виде
начиная с 0°. Однако в равной степени допустимо рассматривать синус
волна начинается в любой другой точке своего цикла.
На рисунке выше показано
синусоидальная волна напряжения, которая не равна нулю в начале своего цикла.
Когда считается, что синусоида начинается с некоторой величины, отличной от нуля,
этот факт должен быть указан в уравнении волны. Угловой
смещение волны от 0° до точки на ее цикле, где волна
считается началом его фазового угла. Например, на рисунке
выше θ — фазовый угол волны.
Уравнение для формы сигнала напряжения на рисунке выше записывается
На рисунке ниже показана синусоида тока, описываемая уравнением
Форма волны тока.
В цепях переменного тока, которые содержат емкость, индуктивность или и то, и другое, фазовые углы
тока и напряжения могут отличаться друг от друга. То есть ток в
схема может достигать максимума или минимума в разное время, чем напряжение.
Эта разница во времени между переменными величинами называется
разность фаз и выражается в градусах. Разность фаз может
также выразить временной сдвиг между волнами разных частот
присутствующие в одной цепи.
Должно быть очевидно, что разность фаз между синусоидами разных
частоты постоянно меняются. Однако часто бывает удобно выразить
разность фаз между сигналами разных частот на некотором
конкретный момент времени. При чередовании величин одной и той же частоты
достижения положительных максимумов (или любого другого удобного ориентира на цикле)
в тот же момент говорят, что количества равны в фазе : фаза
разница между ними 0°.
На рисунке ниже показаны два фазовращателя одной частоты, смещенные друг относительно друга.
на θ °. v 1 считается ведущим
v 2 по θ ° (вращение против часовой стрелки
фазоры, как отмечалось ранее, является положительным направлением).
Две векторные величины одной частоты.
Уравнения для напряжений v 1 и v 2 в
рисунок выше
Обратите внимание, что разность фаз между и 1 и
v 2 есть сумма углов β и α .
Можно сказать, что v 1 опережает опорную ось на
β градуса, а v 2 отстает от этой же ссылки на
α градуса. На рисунке ниже показаны два тока, которые находятся в
фазы друг с другом. Часть A представляет собой векторное представление этих токов,
а часть B показывает токи в виде синусоид.
Два синфазных тока.
Среднее значение синусоиды
Среднее значение любого тока или напряжения – это значение, которое было бы
показан измерителем постоянного тока. Это понятие имеет особое значение в электронике,
поскольку многие напряжения и токи представляют собой комбинации постоянного тока и синусоид.
понятие средних значений имеет особое значение в схемах выпрямителей.
Среднее значение любой кривой — это площадь, ограниченная кривой, разделенная
по основанию кривой. На рисунке ниже показан один цикл прямоугольного импульса
напряжения, и он иллюстрирует среднее значение этого импульса за один цикл .
Среднее значение импульса.
Очевидно, что среднее значение синусоиды за полный цикл равно
ноль, так как среднее значение одной половины цикла точно равно, но противоположно
в полярности к среднему значению другой половины. Среднее значение синусоиды
обычно получают, предполагая, что оно было исправлено. То есть оба
половинки сигнала считаются положительными. Выпрямленная синусоида
показано на рисунке ниже.
Выпрямленная синусоида.
Расчет среднего значения синусоиды осуществляется с помощью
интегральное исчисление. Этот процесс дает среднее значение кривой от 0 до
π радиан. Это среднее значение также является значением синусоиды за полный цикл.
цикла, и его часто называют средним выпрямленным значением .
Среднее выпрямленное значение напряжения равно
Среднее выпрямленное значение синусоиды тока равно
Эффективное значение синусоиды
Эффективное значение сигнала тока или напряжения – это значение, которое
рассеивать ту же мощность, что и , численно равный постоянному току или напряжению.
Добавить комментарий
