Режим насыщения транзистора — теория и практика

Между простой переключающей схемой и линейным усилителем на транзисторе имеется очевидное различие. В нормально работающем линейном усилителе коллекторный ток всегда прямо пропорционален базовому току. В переключающей схеме, такой как на рис. 1., коллекторный ток определяется, главным образом, напряжением питания VCC и сопротивлением нагрузки RL. Режим насыщения транзистора является достаточно важным и заслуживает подробного обсуждения. Рис. 1. Иллюстрация режима насыщения. Транзистор действует как ключ для включения лампы. Рассмотрим, что происходит с коллекторным током в схеме на рис. 1, если базовый ток постепенно увеличивается, начиная от нуля. Когда ключ S1 разомкнут, базовый ток не течет и ток коллектора ничтожно мал. Замыкание S1 приводит к появлению тока базы IB = VCC/RB, где мы пренебрегли разностью потенциалов на переходе база-эмиттер. Ток коллектора, протекающий по нагрузке RL, равен IC=hFEVCC/RB. Для конкретной схемы, приведенной на рисунке, при hFE = 100 и при максимальном значении RB (50 кОм) получим: IC=100×10/5000 А=20 мА Падение напряжения на RL определяется произведением RLIC и в нашем случае равно 50 х 0,02 = 1 В. Транзистор при этом находится в линейном режиме; уменьшение RB приводит к увеличению тока базы, увеличению тока коллектора и, следовательно, к увеличению падения напряжения на RL. В этих условиях схема могла бы быть использована как усилитель напряжения. Теперь рассмотрим случай, когда RB=hFERL и ток базы равен IB=VCC/RB=VCC/(hFERL) Следовательно, коллекторный ток равен IC=(hFEVCC)/(hFERL)=VCC/RL С точки зрения нагрузки транзистор ведет себя как пара контактов ключа. Из закона Ома следует, что ток нагрузки в этой ситуации не может превышать величины VCC/RL. Поэтому дальнейшее увеличение тока базы не может увеличить ток коллектора, который определяется теперь только сопротивлением нагрузки и напряжением питания. Транзистор находится в насыщении. На практике при насыщении транзистора между коллектором и эмиттером всегда остается небольшое напряжение, обычно обозначаемое VCE(sat). Как правило, оно меньше 1 В и может доходить до 0,1 B y транзисторов, специально предназначенных для работы в качестве ключей. Обычно VCE(sat) уменьшается по мере того, как через переход база-эмиттер течет все больший ток, то есть в случае, когда отношение тока коллектора IC к току базы IB становится значительно меньше, чем коэффициент усиления тока транзистора hFE. Грубо говоря, глубокое насыщение (малое значение VCE(sat)) имеет место, когда IC/IB < hFE/5 Для схемы типа той, какая показана на рис. 1, когда ток базы задается просто подключением резистора к источнику питания, мы выбираем RB/RL < hFE/5 Следовательно, для схемы на рис. 1, принимая типичное для транзистора 2N3053 (аналог КТ630Б — см. аналоги отечественных и зарубежных транзисторов) значение коэффициента усиления тока hFE = 150, имеем RB/RL < 150/5 = 30. Следовательно, при RL = 50 Ом мы выбираем RB < 30 х 50 Ом = 1,5 кОм. Итак, если в качестве нагрузки используется лампа с сопротивлением 50 Ом, то для ее эффективного включения нам следует выбрать сопротивление базового резистора меньше 1,5 кОм. Если это невозможно, когда, например, в качестве RB используется фоторезистор с минимальным сопротивлением 10 кОм, то следует воспользоваться схемой Дарлингтона, чтобы увеличить коэффициент усиления тока. Если биполярный транзистор работает с током коллектора, близким к максимальному, и нужно поддержать напряжение VCE(sat) на уровне долей вольта, то из-за уменьшения hFE может понадобиться базовый ток больше, чем Iс/10. Возможно покажется неожиданным, что VCE(sat) может быть много меньше, чем напряжение VBE, которое у кремниевого транзистора равно примерно 0,6 В. Происходит это потому, что в режиме насыщения переход коллектор-база смещен в прямом направлении. Следовательно, мы имеем два р-n перехода, смещенных в прямом направлении, включенных навстречу друг другу так, что падения напряжения на них взаимно компенсируются. Эта способность биполярного транзистора иметь в режиме насыщения очень маленькое падение напряжения между коллектором и эмиттером, делает его весьма полезным переключающим прибором. Многие из наиболее важных применений электроники, включая обширную область цифровой электроники, используют переключающие схемы. В режиме переключений транзистор работает либо с фактически нулевым током коллектора (транзистор выключен) или с фактически нулевым напряжением на коллекторе (транзистор включен). В обоих случаях мощность, рассеиваемая на транзисторе, очень мала. Значительная мощность рассеивается только в то время, когда происходит переключение: в это время и напряжение коллектор-эмиттер и ток коллектора имеют конечные значения. Маломощный транзистор, такой как 2N3053, с максимально допустимой рассеиваемой мощностью менее одного ватта, может переключать мощность в нагрузке в несколько ватт. Следует обратить внимание на то, что максимальные значения коллекторного напряжения и тока не должны выходить за допустимые пределы; кроме того, желательно осуществлять переключения возможно быстрее, чтобы избежать рассеяния чрезмерно большой мощности.

Всё о работе транзистора в ключевом режиме

Транзистор — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, способный от небольшого входного сигнала управлять значительным током в выходной цепи, что позволяет использовать его для усиления, генерирования, коммутации и преобразования электрических сигналов.

Для упрощения рассказа можно представить транзистор в виде переменного резистора. Вывод базы это есть как раз та самая ручка, которую можно покрутить. При этом изменяется сопротивление участка коллектор – эмиттер. Крутить базу, конечно, не надо, может оторваться. А вот подать на нее некоторое напряжение относительно эмиттера, конечно, можно.

Если напряжение не подавать вовсе, а просто взять и замкнуть выводы базы и эмиттера пусть даже и не накоротко, а через резистор в несколько КОм. Получается, что напряжение база – эмиттер (Uбэ) равно нулю. Следовательно, нет и тока базы. Транзистор закрыт, коллекторный ток пренебрежительно мал, как раз тот самый начальный ток. Примерно такой же, как у диода в обратном направлении! В этом случае говорят, что транзистор находится в состоянии ОТСЕЧКИ, что на обычном языке значит, закрыт или заперт.

Противоположное состояние называется НАСЫЩЕНИЕ. Это когда транзистор открыт полностью, так, что дальше открываться уже некуда. При такой степени открытия сопротивление участка коллектор эмиттер настолько мало, что включать транзистор без нагрузки в коллекторной цепи просто нельзя, сгорит моментально. При этом остаточное напряжение на коллекторе может составить всего 0,3…0,5В.

Чтобы довести транзистор до такого состояния, надо обеспечить достаточно большой ток базы, подав на нее относительно эмиттера большое напряжение Uбэ,- порядка 0,6…0,7В. Да, для перехода база-эмиттер такое напряжение без ограничительного резистора очень велико. Ведь входная характеристика транзистора, показанная на рисунке 1, очень похожа на прямую ветвь характеристики диода.

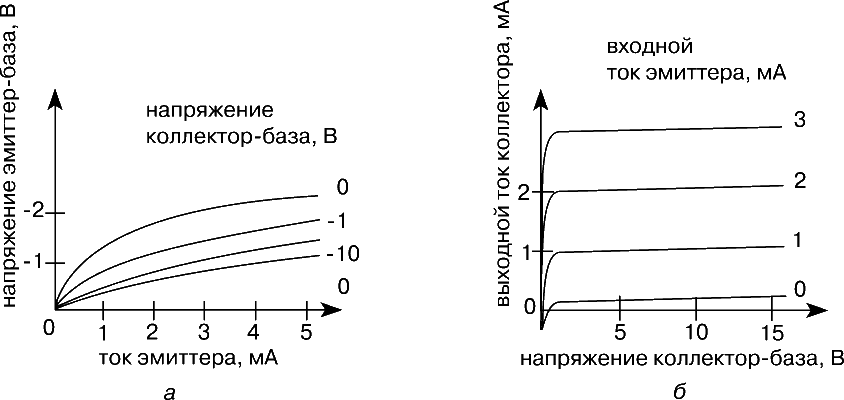

Рисунок 1. Входная характеристика транзистора

Эти два состояния – насыщение и отсечка, используются в том случае, когда транзистор работает в ключевом режиме наподобие обычного контакта реле. Основной смысл такого режима в том, что малый ток базы управляет большим током коллектора, который в несколько десятков раз больше тока базы. Большой ток коллектора получается за счет внешнего источника энергии, но все равно усиление по току, что называется, налицо. Простой пример: маленькая микросхема включает большую лампочку!

Чтобы определить величину такого усиления транзистора в ключевом режиме используется «коэффициент усиления по току в режиме большого сигнала». В справочниках от обозначается греческой буквой β «бетта». Практически для всех современных транзисторов при работе в ключевом режиме этот коэффициент никак не меньше 10…20 Определяется β  как соотношение максимально возможного тока коллектора к минимально возможному току базы. Величина безразмерная, просто «во сколько раз».

β ≥ Iк/Iб

Даже если ток базы будет больше, чем требуется, беды особой нет: транзистор все равно не сможет открыться больше. На то он и режим насыщения. Кроме обычных транзисторов для работы в ключевом режиме используются «дарлингтоновские» или составные транзисторы. Их «супер — бетта» может достигать 1000 и более раз.

Как рассчитать режим работы ключевого каскада

Чтобы не быть совсем голословным, попробуем рассчитать режим работы ключевого каскада, схема которого показана на рисунке 2.

Рисунок 2.

Задача такого каскада очень простая: включить и выключить лампочку. Конечно, нагрузка может быть любой, — обмотка реле, электромотор, просто резистор, да мало ли что. Лампочка взята просто для наглядности эксперимента, для его упрощения. Наша задача чуть посложнее. Требуется рассчитать величину резистора Rб в цепи базы, чтобы лампочка горела в полный накал.

Такие лампочки применяются для подсветки приборной доски в отечественных авто, поэтому найти ее несложно. Транзистор КТ815 с током коллектора 1,5А для такого опыта вполне подойдет.

Самое интересное во всей этой истории, что напряжения в расчетах участия не принимают, лишь бы соблюдалось условие β ≥ Iк/Iб. Поэтому лампочка может быть на рабочее напряжение 200В, а базовая цепь управляться от микросхем с напряжением питания 5В. Если транзистор рассчитан на работу с таким напряжением на коллекторе, то лампочка будет мигать без проблем.

Но в нашем примере микросхем никаких не предвидится, базовая цепь управляется просто контактом, на который просто подается напряжение 5В. Лампочка на напряжение 12В, ток потребления 100мА. Предполагается, что наш транзистор имеет β ровно 10. Падение напряжения на переходе база – эмиттер Uбэ = 0,6В. См. входную характеристику на рисунке 1.

При таких данных ток в базе должен быть Iб = Iк / β = 100 / 10 = 10(мА).

Напряжение на базовом резисторе Rб составит (за вычетом напряжения на переходе база — эмиттер) 5В – Uбэ = 5В – 0,6В = 4,4В.

Вспоминаем закон Ома: R = U / I = 4,4В / 0,01А = 440Ом. Согласно системе СИ подставляем напряжение в вольтах, ток в амперах, результат получаем в Омах. Из стандартного ряда выбираем резистор сопротивлением 430Ом. На этом расчет можно считать законченным.

Но, кто внимательно посмотрит на схему, может спросить: «А почему ничего не было сказано о резисторе между базой и эмиттером Rбэ? Про него просто забыли, или он не так и нужен?»

Назначение этого резистора — надежно закрыть транзистор в тот момент, когда кнопка разомкнута. Дело в том, что если база будет «висеть в воздухе», воздействие всяческих помех на нее просто гарантировано, особенно, если провод до кнопки достаточно длинный. Чем не антенна? Почти, как у детекторного приемника.

Чтобы надежно закрыть транзистор, ввести его в режим отсечки необходимо, чтобы потенциалы эмиттера и базы были равны. Проще всего было бы в нашей «учебной схеме» использовать переключающий контакт. Надо включить лампочку перекинули контакт на +5В, а когда потребовалось выключить — просто замкнули вход всего каскада на «землю».

Но не всегда и не везде можно позволить такую роскошь, как лишний контакт. Поэтому проще выровнять потенциалы базы и эмиттера при помощи резистора Rбэ. Номинал этого резистора рассчитывать не надо. Обычно его принимают равным десяти Rб. Согласно практическим данным его величина должна быть 5…10КОм.

Рассмотренная схема является разновидностью схемы с общим эмиттером. Тут можно отметить две особенности. Во-первых, это использование в качестве управляющего напряжения 5В. Именно такое напряжение используется, когда ключевой каскад подключается к цифровым микросхемам или, что теперь более вероятно, к микроконтроллерам.

Во-вторых, сигнал на коллекторе инвертирован по отношению к сигналу на базе. Если на базе присутствует напряжение, контакт замкнут на +5В, то на коллекторе оно падает практически до нуля. Ну, не до нуля, конечно, а до напряжения указанного в справочнике. При этом лампочка визуально не инвертируется,- сигнал на базе есть, есть и свет.

Ранее ЭлектроВести писали, что дожди могут стать новым источником возобновляемой и предельно дешевой энергии: ученые из Гонконга придумали новый тип электрогенератора с высоким КПД и удельной мощностью в тысячу раз большей, чем у существовавших до сих пор других подобных устройств. Их изобретение позволяет получать из падения одной капли воды с высоты 15 см напряжение свыше 140 вольт, а энергии этого падения хватит для питания 100 небольших светодиодных ламп.

По материалам: electrik.info.

транзисторов — В чем разница между напряжением насыщения «коллектор-эмиттер» и «база-эмиттер»?

спросил
4 года 8 месяцев назад

Изменено
2 года, 10 месяцев назад

Просмотрено
9к раз

\$\начало группы\$

Как видно из таблицы данных ниже для транзистора 2n2222a NPN, «напряжение насыщения коллектор-эмиттер» и «напряжение насыщения база-эмиттер» определены соответственно как от 0,3 до 1,0 и от 1,2 до 2,0. Кажется, я понимаю насыщение транзистора, но в чем разница между насыщением коллектор-эмиттер и насыщением база-эмиттер?

• транзисторы
• бджт
• насыщение

\$\конечная группа\$

1

\$\начало группы\$

Vce(sat) — это напряжение, измеренное на коллекторе относительно эмиттера при определенных условиях (скажем, 150 мА протекающего тока коллектора и 15 мА приложенного тока базы (принудительное бета, равное 10, полученное путем деления Ic на Ib, таким образом, 150 на 15 мА)

Vbe(sat) — напряжение, измеренное на базе относительно эмиттера при указанных выше условиях.

Таким образом, если вы хотите переключить нагрузку 150 мА в этих условиях с (скажем) входом 10 В, вы будете использовать последнее число, чтобы определить требуемое значение резистора, чтобы получить минимальный необходимый базовый ток (и убедиться, что вы не превышаете любой максимум, если указан минимум Vbe(sat)).

\$\конечная группа\$

\$\начало группы\$

В чем разница между Vbe(sat) и Vce(sat)?

Vce(sat)-Vbe(sat)= Vcb (sat) определяется, когда коэффициент усиления по току падает до 10 в качестве переключателя, а не источника тока.

Это примерно 1 вольт при 500 мА и ~ 0,9 В при 150 мА при Ic/Ib=10 из таблицы выше.

• при использовании Ic/Ib=10 в большинстве случаев (~ 10% наихудшего случая hFE)

• Vbe имеет сильно легированный P-N переход с базовым расширением R или эквивалентным. серия Р,

• ESR(b-e) = ΔVbe/ΔIb = (2,0–1,2) В/(50–15) мА = 23 Ом в этом диапазоне.

• Аналогично для Rce или ESR(c-e)=(1,0-0,3)В/(500-150)мА= 2 Ом (или в 10 раз меньше)

• На самом деле Vcb становится смещенным в прямом направлении при насыщении, поэтому качество сверхнизкого Vce зависит от того, как транзистор легирован и обработан (запатентован).

• При этом фактическое значение Rce зависит от размера чипа внутри и его тепловых свойств.

• Я ожидаю, что этот транзистор будет рассеивать Pdmax=1/ESR(c-e) = 1/Rce = 0,5 Вт (плюс-минус 50%)

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

bjt — Как насытить транзистор NPN?

Транзистор переходит в режим насыщения, когда переходы база-эмиттер и база-коллектор смещены в прямом направлении. Таким образом, если напряжение коллектора падает ниже напряжения базы, а напряжение эмиттера ниже напряжения базы, то транзистор находится в состоянии насыщения.

Рассмотрим эту схему усилителя с общим эмиттером. Если ток коллектора достаточно высок, то падение напряжения на резисторе будет достаточно большим, чтобы снизить напряжение коллектора ниже базового напряжения. Но обратите внимание, что напряжение коллектора не может быть слишком низким, потому что тогда переход база-коллектор будет похож на диод с прямым смещением! Таким образом, у вас будет падение напряжения на переходе база-коллектор, но оно будет не обычным 0,7 В, а скорее 0,4 В.

Как вывести его из состояния насыщения? Вы можете уменьшить величину базового привода транзистора (либо уменьшить напряжение \$V_{be}\$, либо уменьшить ток \$I_b\$), что затем уменьшит ток коллектора, что означает падение напряжения на транзисторе. Сопротивление коллектора также будет уменьшено. Это должно увеличить напряжение на коллекторе и вывести транзистор из состояния насыщения. В «крайнем» случае это происходит при выключении транзистора. Базовый диск полностью удален. \$V_{be}\$ равно нулю, равно как и \$I_b\$. Следовательно, \$I_c\$ также равен нулю, а коллекторный резистор работает как подтягивающий, повышая напряжение коллектора до \$V_{CC}\$.

Дополнительный комментарий к вашему заявлению

Насыщается ли BJT
повышение Vbe выше определенного порога?
Сомневаюсь в этом, потому что BJT, как я
понять их, являются
управляемый током, не
управляемый напряжением.

Существует несколько способов описания работы транзистора. Один из них заключается в описании взаимосвязи между токами на разных клеммах:

$$I_c = \beta I_b$$

$$I_c = \alpha I_e$$

$$I_e = I_b + I_c$$ 9{\frac{V_{be}} {V_T}}$$

Глядя на это таким образом, ток коллектора контролируется базовым напряжением .
