Напряжение измерение: Электрическое напряжение. Вольтметр — урок. Физика, 8 класс.

Содержание

Единица измерения напряжения кратко

4.2

Средняя оценка: 4.2

Всего получено оценок: 79.

4.2

Средняя оценка: 4.2

Всего получено оценок: 79.

Напряжение — это физическая величина, позволяющая вычислить работу, совершаемую заряженными частицами под действием электрического поля. Электрический ток, образованный упорядоченным потоком зарядов в проводнике, совершает работу, например, разогревает нить накаливания электрической лампы. Единица измерения работы — джоуль.

На что похоже электрическое напряжение

Для наглядности можно сравнить электрический ток в проводнике с потоком воды в трубе за счет разности высот. Поток воды будет тем больше, чем больше перепад высоты, который создает напор (аналог напряжения) в трубе. Работа, совершенная водой, будет зависеть от ее массы и высоты, с которой произошло ее падение. Объем воды, прошедший через сечение трубы за определенное время, можно сравнить с величиной заряда, который прошел через проводник. Аналогично, работа тока будет пропорциональна величине протекшего заряда и напряжению электрического поля на участке цепи.

Итак, если в цепи нет напряжения, то не будет и электрического тока, так же, как и в замкнутом озере, где вода расположена на одном уровне, не будет никаких течений.

Рис. 1. Примеры приборов, в которых работу совершает электрический ток.

Определение электрического напряжения

Работа A, совершенная электрическим полем по перемещению электрического заряда q, равна:

$ A = { q*U } $ (1)

где величина U называется электрическим напряжением. Если электрический заряд равняется 1 Кл (кулону), то согласно формулы (1) напряжение будет в точности равно работе по перемещению единичного заряда.

Единица измерения напряжения

Единица напряжения называется вольт. Эта физическая величина получила свое название в честь выдающегося итальянского физика Алессандро Вольта, изучавшего природу электрических явлений.

Рис. 2. Портрет Алессандро Вольта.

Алессандро Вольта первым придумал и изготовил источник постоянного тока, прототип сегодняшних “батареек”, которыми люди повсеместно пользуются в быту и на производстве. Источником зарядов были химические реакции. Свое изобретение Вольта назвал гальваническим элементом в честь своего коллеги, замечательного ученого Луиджи Гальвани.

В международной интернациональной системе единиц СИ вольт обозначается заглавной латинской буквой V, а в нашей стране для этого используется буква русского алфавита В.

Воспользовавшись формулой (1) и размерностями величин для работы (Джоуль) и заряда (Кулон), получим размерность для единицы напряжения:

$$ [В] = { [Дж]\over [Kл] } $$

На практике, для удобства, кроме вольта часто используются кратные единицы, когда напряжение либо много меньше одного вольта, либо много больше:

  • Микровольт: 1 мкВ=0,000001 В;
  • Милливольт: 1 мВ=0,001 В;
  • Киловольт: 1 кВ=1000 В.

Рис. 3. Примеры разных величин напряжения: автомобильный аккумулятор – 12 В, электродвигатели – 380 В, ЛЭП – 500 кВ, молния – 1000 000 В.

Что мы узнали?

Итак, мы узнали, что напряжением называется величина, характеризующая способность электрического поля совершать работу, создавая электрический ток в проводниках. Единица измерения напряжения в системе СИ — вольт. Если напряжение на участке цепи равно 1 В, то работа по перемещению заряда величиной 1 Кл будет равна 1 Дж.

Тест по теме

Доска почёта

Чтобы попасть сюда — пройдите тест.


    Пока никого нет. Будьте первым!

Оценка доклада

4.2

Средняя оценка: 4.2

Всего получено оценок: 79.


А какая ваша оценка?

Измерение силы тока и напряжения. Измерение мощности.

Основные ссылки

CSS adjustments for Marinelli theme

Объединение учителей Санкт-Петербурга

Форма поиска

Поиск

Вы здесь

Главная » Измерение силы тока и напряжения. Измерение…

Измерение силы тока и напряжения.

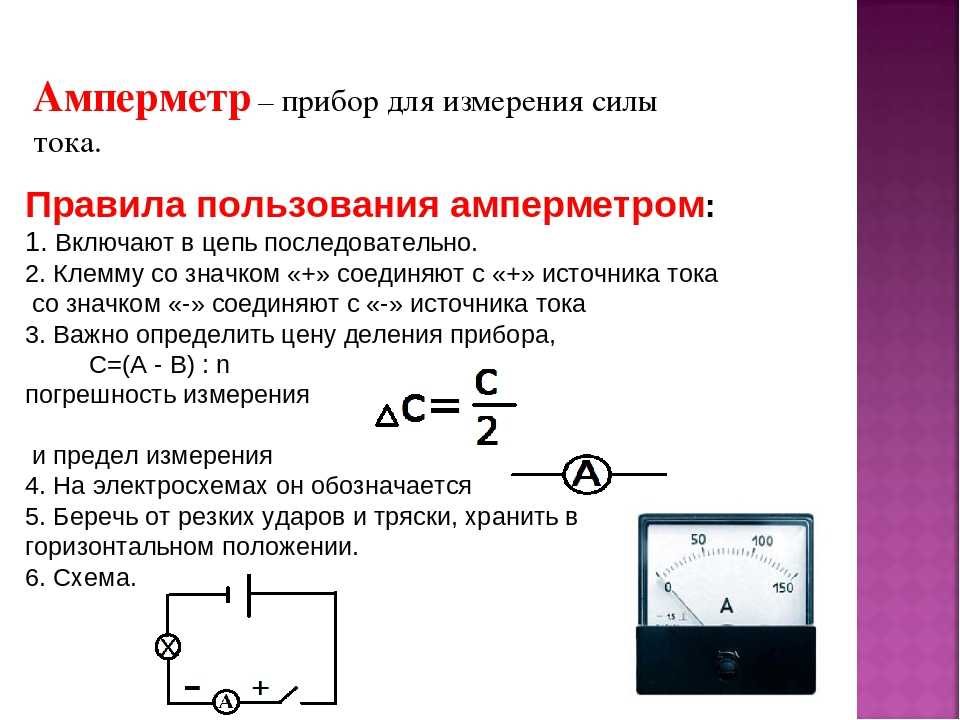

Амперметр

Из свойств последовательного соединения:

  1. Подсоединяется последовательно к измеряемому участку.
  2. Чем меньше собственное сопротивление амперметра, тем меньшую погрешность он вносит.

Расширение пределов измерения амперметра. Из свойств параллельного соединения: для изменения пределов измерения в n раз параллельно подсоединяют резистор (шунт).

I = nIa, где I — ток, который необходимо измерить, а Ia — максимальный ток, на который расчитан амперметр.

I = Ia + Iш  ;    Т. к. Ua = Uш  ,   то  IaRa = (I — Ia)Rш

Следовательно:



Вольтметр.

 Из свойств параллельного соединения:

  1. Подсоединяется параллельно к измеряемому участку.
  2. Чем больше собственное сопротивление вольтметра, тем меньшую погрешность он вносит.

Из свойств последовательного соединения: для изменения пределов измерения в nраз последовательно подсоединяют резистор (дополнительное сопротивление).

U=nUv, где U — напряжение, которое необходимо измерить, Uv — максимальное напряжение, на которое рассчитан вольтметр.

U= Uv + Uд ;  Т. к.  Iv = Iд,   то:

Следовательно:

Измерение мощности.

1.     Косвенный метод измерения

Использование амперметра  и известного сопротивления:



2.Прямой метод

Измерение ваттметром (шкала проградуирована в ваттах)

Использование амперметра и вольтметра:



Теги:

конспект

Как измерить напряжение | Hioki

Как измеряется напряжение? Напряжение легко измерить с помощью тестера.

  • («Тестер» и «мультиметр» часто используются взаимозаменяемо)

Обзор

Поскольку напряжение невозможно увидеть, невозможно проверить, какое напряжение протекает в цепи, просто взглянув на нее. Однако каждая цепь в электронном устройстве имеет заранее определенное напряжение, необходимое для ее работы, и более высокие напряжения могут привести к повреждению оборудования или телесным повреждениям.
В то же время схемы не будут работать при слишком низком напряжении, поэтому необходимо выяснить, является ли напряжение правильным при неисправности электронного устройства. Эта страница предлагает подробное введение в использование тестеров, которые используются при измерении напряжения, а также некоторые меры предосторожности, касающиеся их использования.

Тестеры необходимы для измерения напряжения.

Вам понадобится измерительный инструмент, если вы хотите что-то измерить. Инструменты используются для точного измерения вещей; например, вам понадобится линейка или измерительная лента, если вы хотите измерить длину, весы или весы, если вы хотите измерить вес, и часы, если вы хотите измерить время. Таким образом, используемый инструмент зависит от того, что измеряется.
То же самое относится и к измерению напряжения. Это особенно верно, поскольку вы не можете увидеть или потрогать напряжение. В отличие от физических свойств, вы не можете сделать приблизительную оценку, просто взглянув на него. Следовательно, вам понадобится тестер для измерения напряжения. Некоторые из целей, для которых используются эти инструменты, включают:

  • Проверка безопасности
  • Проверка качества
  • Прогнозирование на основе измеренных значений
  • Решение проблем
  • Проверка пригодности

Тестеры позволяют тщательно проверить состояние электрических устройств путем измерения напряжения.

Типы тестеров

Тестер выпускается в различных вариантах. В этом разделе представлено подробное введение в основные типы доступных тестеров.

Аналоговые тестеры

Аналоговые тестеры позволяют делать интуитивные выводы на основе отклонения стрелки на градуированной шкале. Они измеряют простой набор параметров, и их преимущество заключается в простоте использования. С другой стороны, у них есть недостаток, заключающийся в больших потерях инструмента.

Цифровые мультиметры (DMM)

Цифровые мультиметры отображают результаты измерений в числовом виде, что позволяет пользователю получать точные показания. Многие цифровые модели имеют расширенные функции, которые трудно реализовать с помощью аналогового тестера, например расширенные возможности измерения, проверки непрерывности и проверки диодов. Некоторые модели могут даже отправлять данные измерений на компьютер. Кроме того, цифровые модели отличаются низкими инструментальными потерями. Цифровые мультиметры можно классифицировать на основе используемого метода выпрямления.
При выпрямлении среднего значения входной сигнал обрабатывается как синусоида и преобразуется для отображения результатов измерения. Необходима осторожность, так как этот подход подвержен увеличению ошибки измерения, если форма сигнала искажена. Напротив, метод истинного среднеквадратичного значения преобразует и отображает форму волны, включая ее гармонические составляющие, что позволяет прибору отображать значения, характеризующиеся меньшей погрешностью измерения.

Метод истинного среднеквадратичного значения преобразует форму волны, включая ее гармонические составляющие, для отображения с использованием формулы среднеквадратичного значения.
Приборы также можно классифицировать на основе предоставляемых ими функциональных возможностей, например, имеют ли они терминал для измерения тока. Модели высокого класса предлагают большой выбор параметров измерения, в то время как простые модели предоставляют меньше. Высококачественные модели способны выполнять высокоточные измерения в различных областях применения. Однако они и дороже; рекомендуется приобретать инструмент, соответствующий цели, для которой вы планируете его использовать.

Как измерить напряжение тестером

В этом разделе предлагается простая процедура измерения напряжения с помощью цифрового мультиметра.

1. Выберите параметр измерения

Цифровые мультиметры имеют несколько параметров измерения, таких как напряжение, сопротивление, ток и т. д. Сначала установите поворотный переключатель на напряжение. В случае напряжения постоянного тока единица измерения напряжения «В» и метка, обозначающая постоянный ток, отображаются, как показано на рисунке. Для напряжения переменного тока установите параметр, который показывает единицу измерения «В» и отметку, обозначающую переменный ток.

2. Вставьте щупы

Вставьте черный щуп в разъем COM цифрового мультиметра. Также вставьте красный измерительный щуп в клеммы с маркировкой «V» и «mV». Для обеспечения точности измерений перед измерением рекомендуется выполнить регулировку нуля.

Клемма измерения напряжения

3. Подключить к цепи и считать значение

Если вы измеряете напряжение постоянного тока, красный щуп — положительный, а черный — отрицательный.Если вы измеряете переменное напряжение, провода не имеют положительной или отрицательной связи. измерения напряжения, поместите выводы в контакте с обоими концами измеряемой цепи.Таким образом, вы можете измерить значение напряжения. Если вы используете аналоговый прибор, прочтите положение стрелки на градуированной шкале;если вы используете цифровой прибор, считайте числовое значение с дисплея
Вы можете выбрать диапазон измерения для измерения напряжения. Если вы не уверены, насколько велико измеряемое напряжение, начните с самого высокого диапазона и постепенно переключайтесь на более низкие диапазоны по мере необходимости. Если вы используете цифровой тестер, многие модели могут автоматически выбирать диапазон за вас.

Выберите диапазон

Меры предосторожности при измерении напряжения

При измерении напряжения тестером необходимо соблюдать некоторые меры предосторожности.

Отодвиньте выводы от тестируемой цепи при изменении диапазона.

Если вам нужно изменить диапазон, сначала отодвиньте измерительные провода от измеряемой цепи. Изменение диапазона, когда выводы находятся в контакте с цепью, может привести к повреждению прибора.

Соблюдайте осторожность при размещении выводов в контакте с тестируемой цепью.

Соблюдайте осторожность, чтобы провода соприкасались только с предполагаемой областью. Неосторожное касание выводов с другими частями цепи может повредить не только прибор, но и электронное устройство, которое вы пытаетесь измерить.

Выберите лучший тестер для вашего приложения

Вам может понадобиться измерить напряжение, чтобы проверить безопасность или качество электронного устройства. Тестеры (мультиметры) необходимы для того, чтобы измерять напряжение. Эти инструменты доступны в аналоговом и цифровом вариантах, и многие из них предлагают ряд удобных функций. Используйте то, что вы узнали здесь, чтобы выбрать тестер, который соответствует вашим потребностям, а затем используйте его для измерения напряжения.

Как использовать

Сопутствующие товары

  • HISTESTER 3030-10
  • Карта HISTESTER 3244-60
  • HISTESTER PENCILS 3246-60
  • Цифровой мультиметровый DT4282
  • PRECSION DC VOLTMETER DM7276

LEAD

9118
8? Что такое напряжение? Эта страница предлагает простое для понимания объяснение того, чем напряжение отличается от тока, единицы измерения, в которых оно измеряется, и другую информацию.

  • Как пользоваться цифровым мультиметром Как пользоваться цифровым мультиметром. Обзор преимуществ и недостатков

  • Методы измерения низкого напряжения | Tektronix

    Введение

    Электроника продолжает сокращаться, так как потребители требуют более быстрых, многофункциональных продуктов во все более компактных форм-факторах. Из-за своих небольших размеров эти электронные компоненты обычно имеют ограниченную мощность. В результате при определении электрических характеристик этих компонентов необходимо, чтобы тестовые сигналы были небольшими, чтобы предотвратить поломку компонента или другое повреждение.

    Проверка этих устройств и материалов часто включает измерения низкого напряжения. Это включает в себя источник известного тока, измерение результирующего напряжения и расчет сопротивления. Если устройство имеет низкое сопротивление, то результирующее напряжение будет очень маленьким, и необходимо соблюдать большую осторожность, чтобы уменьшить напряжение смещения и шум, которыми обычно можно пренебречь при измерении более высоких уровней сигнала.

    Даже если сопротивление далеко от нуля, измеряемое напряжение часто очень мало из-за необходимости подачи только небольшого тока во избежание повреждения устройства. Это ограничение мощности часто делает определение сопротивления современных устройств и материалов очень сложным.

    В этой статье обсуждаются методы устранения термоэлектрических напряжений для обеспечения более точных измерений сопротивления, включая трехэтапный метод измерения дельты для маломощных/низковольтных приложений. Кроме того, в нем также представлен метод точного измерения дифференциальной проводимости.

    Измерения низкого напряжения

    Существует множество факторов, затрудняющих измерение низкого напряжения. Например, различные источники шума могут препятствовать разрешению фактического напряжения, а термоэлектрические напряжения (термоэлектрические ЭДС) могут вызывать смещения погрешностей и дрейф показаний напряжения. В прошлом можно было просто увеличивать испытательный ток до тех пор, пока напряжение срабатывания ИУ не станет намного больше, чем эти ошибки, но с сегодняшними устройствами меньшего размера это больше не вариант. Увеличение испытательного тока может привести к нагреву устройства, изменению сопротивления устройства или даже к его выходу из строя. Ключом к получению точных, последовательных измерений является устранение ошибки. Для приложений измерения низкого напряжения такая ошибка состоит в основном из белого шума (случайный шум на всех частотах) и шума 1/f. Термоэлектрические напряжения (обычно имеющие распределение 1/f) генерируются из-за разницы температур в цепи.

    Сопротивление рассчитывается по закону Ома; то есть постоянное напряжение, измеренное на устройстве, деленное на постоянный ток стимула, дает сопротивление. Показания напряжения будут представлять собой сумму индуцированного напряжения на устройстве (V R ), сопротивления провода и контакта (V рез вывода), других вкладов шума 1/f (V 1/f шум ) и белый шум (V белый шум ) и термоэлектрические напряжения (V t ). Использование четырех отдельных проводов для подключения вольтметра и источника тока к устройству устраняет сопротивление проводов, поскольку вольтметр не будет измерять падение напряжения на проводах источника. Внедрение фильтрации может уменьшить белый шум, но не значительно уменьшит шум 1/f, который часто устанавливает минимальный уровень шума измерения.

    Рис. 1: На схеме слева показана стандартная установка для измерения сопротивления постоянному току. Изменение стандартной схемы измерения на схему справа с использованием четырех выводов устраняет ошибки, связанные с сопротивлением выводов.

    Термоэлектрические напряжения обычно имеют характеристику 1/f. Это означает, что может быть значительное смещение, и чем больше выполнено измерений, тем больше смещение. В совокупности смещение и дрейф могут даже превышать V R , напряжение на ИУ, индуцированное приложенным током. Можно уменьшить термоэлектрические напряжения, используя такие методы, как полностью медная конструкция цепи, тепловая изоляция, точный контроль температуры и частая очистка контактов.

    Какие бы шаги ни предпринимались для минимизации термоэлектрических напряжений, устранить их невозможно. Было бы предпочтительнее иметь метод, который позволял бы точно измерять сопротивление даже при наличии больших термоэлектрических напряжений, вместо того, чтобы работать над их минимизацией.

    Дельта-метод измерения сопротивления

    Одним из способов устранения постоянного термоэлектрического напряжения является использование дельта-метода, при котором измерения напряжения выполняются сначала при положительном, а затем при отрицательном испытательном токе. Для компенсации изменения термоэлектрического напряжения можно использовать модифицированный метод. В краткосрочной перспективе термоэлектрический дрейф можно представить как линейную функцию. Разница между последовательными показаниями напряжения представляет собой наклон или скорость изменения термоэлектрического напряжения. Этот наклон постоянен, поэтому его можно отменить, трижды сменив источник тока, чтобы выполнить два измерения дельты — одно на отрицательном шаге и одно на положительном шаге. Чтобы линейное приближение было действительным, источник тока должен быстро меняться, а вольтметр должен производить точные измерения напряжения в течение короткого интервала времени. Если эти условия соблюдены, трехшаговый дельта-метод дает точное значение напряжения предполагаемого сигнала, не подверженное влиянию термоэлектрических смещений и дрейфов.

    Анализ математики для одного трехступенчатого дельта-цикла покажет, как этот метод компенсирует разницу температур в контуре, уменьшая тем самым погрешность измерения. Рассмотрим пример в Рисунок 2a :

    Испытательный ток = ±5 нА ;
    Устройство = сопротивление 500 Ом

    Рис. 2a: На графике показан переменный трехточечный дельта-метод измерения напряжения без погрешности термоэлектрического напряжения.

    Игнорируя ошибки термоэлектрического напряжения, напряжения, измеренные на каждом из шагов, составляют:

    В 1 = 2,5 мкВ ; В 2 = –2,5 мкВ ; V 3 = 2,5 мкВ

    Предположим, что температура линейно увеличивается в течение короткого промежутка времени таким образом, что она создает профиль напряжения, подобный показанному на рис. чтение.

    Рис. 2b: Линейное увеличение температуры приводит к изменению ошибки термоэлектрического напряжения, которая устраняется с помощью трехточечного дельта-метода.

    Как На рис. 2b показано, что напряжения, измеряемые вольтметром, включают погрешность из-за увеличения термоэлектрического напряжения в цепи и больше не имеют одинаковой величины. Однако абсолютная разница между измерениями погрешна на постоянную величину 100 нВ, поэтому этот член можно отменить. Первым шагом является расчет дельта-напряжений. Напряжение первого треугольника (V a ) равно:

    V a = отрицательный шаг = (V 1 – V 2 )/2 = 2,45 мкВ

    Вторая дельта напряжения (V b ) производится при положительном шаге тока и равна:

    V b = положительный шаг = (V 3 – V 2 )/2 = 2,55 мкВ

    Термоэлектрическое напряжение добавляет отрицательную погрешность в Va и положительную погрешность при вычислении Vb. Когда тепловой дрейф является линейным, эти члены ошибки равны по величине. Таким образом, мы можем устранить ошибку, взяв среднее значение V a и V b :

    V f = конечное значение напряжения = (V a + V b )/2 = ½[(V 1 – V + 2 (V)/ 3 – V 2 )/2] = 2,5 мкВ

    Дельта-метод устраняет ошибку, связанную с изменением термоэлектрического напряжения

    Таким образом, измерение вольтметра представляет собой напряжение, индуцированное только током возбуждения. Поскольку чередование продолжается, каждое последующее считывание представляет собой среднее значение трех последних аналого-цифровых преобразований.

    Трехступенчатый дельта-метод — лучший выбор для высокоточных измерений сопротивления. На Рисунке 3 сравниваются 1000 измерений резистора 100 Ом, выполненных при испытательном токе 10 нА в течение примерно 100 секунд. В этом примере скорость изменения термоэлектрического напряжения не превышает 7 мкВ/с. Двухшаговый дельта-метод колеблется на 30% по мере дрейфа напряжения термоэлектрической ошибки. В отличие от этого, трехшаговый дельта-метод имеет гораздо меньший уровень шума — на измерение не влияют термоэлектрические изменения в тестовой цепи.

    Требования к оборудованию

    Успех трехшагового дельта-метода зависит от линейной аппроксимации теплового дрейфа за короткий интервал времени. Это приближение требует, чтобы время цикла измерения было меньше, чем тепловая постоянная времени испытательной системы. Это накладывает определенные требования к используемому источнику тока и вольтметру.

    Источник тока должен быстро меняться через равные промежутки времени, чтобы термоэлектрическое напряжение изменялось на одинаковую величину между каждым измерением.

    Вольтметр должен быть точно синхронизирован с источником тока и способен производить точные измерения за короткий промежуток времени. Синхронизация способствует аппаратному установлению связи между приборами, так что вольтметр может выполнять измерения напряжения только после того, как источник тока установится, а источник тока не меняет полярность до тех пор, пока измерение напряжения не будет завершено. Скорость измерения вольтметра имеет решающее значение для определения общего времени цикла; более быстрые измерения напряжения означают более короткое время цикла. Для надежных измерений сопротивления вольтметр должен поддерживать эту скорость без ущерба для малошумящих характеристик.

    В приложениях с низким энергопотреблением источник тока должен быть способен выдавать низкие значения тока, чтобы не превышать максимальную номинальную мощность устройства. Эта способность особенно важна для устройств с умеренно высоким и высоким импедансом.

    Дифференциальная проводимость

    Еще одним важным методом измерения характеристик твердотельных и наноразмерных устройств является дифференциальная проводимость. Для этих материалов вещи редко упрощаются до закона Ома. В этих нелинейных устройствах сопротивление больше не является константой, поэтому для их изучения необходимо подробное измерение наклона этой кривой ВАХ в каждой точке. Эта производная называется дифференциальной проводимостью, dG = dI/dV (или ее обратной величиной). , дифференциальное сопротивление, dR = dV/dI). Фундаментальная причина интереса дифференциальной проводимости состоит в том, что проводимость достигает максимума при напряжениях (точнее, при энергиях электронов, в эВ), при которых электроны наиболее активны. В разных областях это измерение можно назвать спектроскопией электронной энергии, туннельной спектроскопией или плотностью состояний.

    Как правило, исследователи проводят измерения дифференциальной проводимости одним из двух методов: получением кривой ВАХ с вычисленной производной или методом переменного тока. Метод кривой ВАХ требует только одного источника и одного измерительного прибора, что делает его относительно простым в координации и управлении. Выполняется вольтамперная развертка и находится математическая производная. Однако взятие математической производной усиливает любой шум измерения, поэтому тесты необходимо запускать несколько раз, а результаты усреднять, чтобы сгладить кривую, прежде чем вычислять производную. Это приводит к длительному времени испытаний.

    Рис. 4: Метод кривой ВАХ для измерения дифференциальной проводимости включает дифференцирование сигнала, что усиливает шум.

    Метод переменного тока снижает уровень шума и время тестирования. Он накладывает синусоиду переменного тока малой амплитуды на качающееся смещение постоянного тока. Это включает в себя множество единиц оборудования, и его трудно контролировать и координировать. Сборка такой системы занимает много времени и требует обширных знаний в области электрических схем. Таким образом, хотя метод переменного тока производит немного меньший шум, он намного сложнее.

    Рисунок 5: Метод переменного тока для получения дифференциальной проводимости может использовать до полдюжины компонентов, что делает его гораздо более сложным, чем метод кривой ВАХ. Однако количество шума, вносимого в измерения, уменьшается. Рисунок 6: Выполнение измерений дифференциальной проводимости с использованием всего двух инструментов, которые включают в себя все инструменты, используемые в методе переменного тока.

    Однако существует другой способ получения дифференциальных измерений проводимости, который является одновременно простым и малошумным. Этот метод включает в себя источник тока, который объединяет компоненты постоянного и переменного тока в один инструмент. Нет необходимости выполнять вторичное измерение тока, потому что прибор является настоящим источником тока. На рис. 7 показан источник тока при дифференциальном измерении проводимости. Форма волны может быть разбита на переменный ток и ступенчатый ток. Используя точно такие же расчеты, как и в дельта-методе, можно выполнить точные измерения сопротивления или проводимости с измерениями в каждой точке лестницы. Поскольку метод трехступенчатой ​​дельты устраняет линейно дрейфующие смещения, он также невосприимчив к эффектам нашей линейно изменяющейся лестницы. Кроме того, нановольтметр, используемый в этом методе, имеет меньший шум, чем синхронные усилители на частоте переменного тока.

    Рисунок 7: Форма волны, используемая в новой методике, представляет собой линейную ступенчатую функцию, которая сочетает в себе переменный ток и ступенчатый ток.

    У этого метода есть несколько преимуществ. Один из них заключается в том, что в областях с наибольшей проводимостью берется больше точек данных за счет получения развертки с равными шагами тока. Эти районы представляют наибольший интерес для исследователей и дают подробные данные. Кроме того, наличие всего одного прибора, который одновременно является источником тока и измеряет напряжение, значительно упрощает настройку оборудования. Наконец, сниженный уровень шума может сократить время тестирования с часа до пяти минут

    Заключение

    Термоэлектрические ЭДС часто являются основным источником ошибок при измерениях сопротивления при малом сопротивлении/малой мощности. Эта ошибка может быть почти полностью устранена с помощью метода трехточечного обращения тока. Использование этой новой технологии означает, что больше не нужно прилагать чрезмерных усилий для минимизации термических помех напряжения в проводке систем измерения сопротивления, что значительно упрощает процесс измерения. Применение того же метода к измерениям дифференциальной проводимости значительно снижает уровень шума и сложность испытаний.

    Найдите более ценные ресурсы на TEK.COM
