Содержание:

• Введение
• Техника безопасности
• 1. Электромагнитная индукция. Определение. Физический смысл
• 2. Теоретический расчет ЭДС самоиндукции
• 3. Практическое измерение ЭДС самоиндукции
• 4. Методы и средства защиты от ЭДС самоиндукции
• Заключение

Введение

В данной статье будет рассмотрено явление самоиндукции, проявляющееся зачастую при коммутации индуктивных нагрузок. Также будут рассмотрены способы защиты и используемое для этого оборудование.

Техника безопасности

ВНИМАНИЕ! К работам по монтажу, наладке, ремонту и обслуживанию технологического оборудования допускаются лица, имеющие техническое образование и специальную подготовку (обучение и проверку знаний) по безопасному производству работ в электроустановках с группой не ниже 2 для ремонтного персонала, а также имеющие опыт работ по обслуживанию оборудования, в конструкцию которого вносятся изменения и дополнения, либо производится модернизация. За неисправность оборудования и безопасность работников при неквалифицированном монтаже и обслуживании ООО «КИП‑Сервис» ответственности не несет.

1. Электромагнитная индукция. Определение. Физический смысл

Электромагнитная индукция — явление возникновения электрического тока, при изменении во времени магнитного поля. Изменение магнитного поля, в силу закона электромагнитной индукции, приводит к возбуждению в контуре
индуктивной электродвижущей силы (ЭДС). Процесс возникновения ЭДС индукции в проводящем контуре при изменении протекающего через контур тока называется самоиндукцией. Направление ЭДС самоиндукции всегда оказывается таким, что при возрастании тока в цепи ЭДС самоиндукции препятствует этому возрастанию, а при убывании тока — препятствует убыванию. Величина ЭДС самоиндукции определяется уравнением:

E=−L×dI/dtE= -L times dI / dt

где:
E — ЭДС самоиндукции
L — индуктивность катушки
dI/dt — изменение тока во времени.

Знак «минус» означает, что ЭДС самоиндукции действует так, что индукционный ток препятствует изменению магнитного потока. Этот факт отражён в правиле Ленца:

Индукционный ток всегда имеет такое направление, что создаваемое им магнитное поле противодействует тому изменению магнитного потока, которым был вызван данный ток.

Явление самоиндукции можно наблюдать при включении и последующем выключении катушек соленоидов, промежуточных реле, электромагнитных пускателей. При подаче напряжения на катушку создается электромагнитное
поле, в следствии чего образуется электродвижущая сила, которая препятствует мгновенному росту тока в катушке. Согласно принципу суперпозиции, основной ток в катушке можно представить в виде суммы токов, один из
которых вызван внешним напряжением и сонаправлен с основным током, а второй вызван ЭДС самоиндукции и имеет противоположное направление основному току. Скорость изменения тока через катушку ограничена и
определяется индуктивностью катушки. При протекании тока катушка «запасает» энергию в своём магнитном поле. При отключении внешнего источника тока катушка отдает запасенную энергию, стремясь поддержать
величину тока в цепи. Это, в свою очередь, вызывает всплеск напряжения обратной полярности на катушке. Данный всплеск может достигать значений во много раз превышающих номинальное напряжение источника питания, что
может помешать нормальной работе электронных устройств, вплоть до их разрушения.

Разберем более подробно, почему скачок ЭДС самоиндукции будет иметь обратную полярность. На рисунке 1 изображены две схемы, на которых стрелками обозначено направление движения тока, а так же потенциалы на всех
элементах схемы при закрытом и открытом ключе.

а — закрытый ключб — открытый ключ

Рисунок 1 — Направление тока при закрытом и открытом ключе

При закрытом ключе потенциалы на всех элементах совпадают с потенциалом источника питания (рисунок 1, а). Во время размыкания ключа, из схемы исключается источник питания, и ЭДС самоиндукции стремится поддержать ток в катушке. Для того, что бы сохранить направление тока в катушке, ЭДС меняет свой потенциал на противоположный по знаку источнику питания (рисунок 1, б). Именно поэтому всплеск ЭДС самоиндукции будет иметь обратную полярность.

Более наглядно этот всплеск показан на рисунке 2. На графике изображено напряжение источника питания Uпит, ток возникающий в катушке I, ЭДС самоиндукции.

Рисунок 2 — График изменения тока и напряжения при коммутации

2. Теоретический расчет ЭДС самоиндукции

Рассмотрим явление самоиндукции на примере работы электромагнитной катушки при пропускании через нее постоянного тока. Включение катушки происходит при помощи бесконтактного датчика. Катушку можно заменить на последовательно соединенные активное Rk и индуктивное Lk сопротивления (рисунок 3).

Рисунок 3 — Эквивалентная схема электромагнитной катушки

Тогда электрическая схема будет иметь вид, представленный на рисунке 4.

Рисунок 4 — Схема включения электромагнитной катушки

При сработавшем датчики падение напряжения U на катушке составляет 24 В. При коммутации индуктивной нагрузки в первый момент времени ток остается равным току до коммутации, а после изменяется по экспоненциальному закону. Таким образом, при переходе управляющего транзистора в закрытое состояние катушка начинает генерировать ЭДС самоиндукции, предотвращающую падение тока. Попробуем рассчитать величину генерируемого катушкой напряжения.

На рисунке 5 показано направление тока при открытом транзисторе. Переход транзистора в закрытое состояние фактически означает что цепь катушки с генерируемым ЭДС самоиндукции замыкается через подтягивающий резистор. Обозначим его Ro. По документации датчика это сопротивление составляет 5,1 кОм.

Рисунок 5 — Направление тока при открытом транзистореРисунок 6 — Направление тока после перехода транзистора в закрытое состояние

На рисунке 6 видно что ток на резисторе Ro поменял направление — это обусловлено возникновением ЭДС самоиндукции в катушке. Для полученного замкнутого контура выполняется следующее уравнение:

UR0+URk+ULk=0U_R0+U_Rk+U_Lk=0

Выражая напряжение через ток и сопротивление, получим:

I×R0+I×Rk+ULk=0I times R_0 + I times R_k +U_Lk=0

ULk=−I×(Rk+R0)U_Lk= -I times ( R_k + R_0 )

При этом ток в цепи стремится к значению тока при открытом транзисторе:

I=U/RkI= U / R_k

Подставим данное выражение в предыдущую формулу, получим величину генерируемого напряжения самоиндукции:

ULk=−U×(Rk+R0)/Rk=−U×(1+R0/Rk)U_Lk= -U times ( R_k + R_0 ) / R_k = -U times ( 1 + R_0 / R_k )

Все переменные из этой формулы известны:
U = 24В — напряжение питания
R_o = 5,1кОм — сопротивление подтягивающего резистора датчика
R_k = 900 Ом — активное сопротивление катушки (данные из документации).

Подставив значения в формулу, рассчитаем примерное значение напряжения самоиндукции:

ULk=−U×(1+R0/Rk)=−24×(1+5100/900)=−160ВU_Lk= -U times ( 1 + R_0/R_k ) = -24 times ( 1 + 5100 / 900 )=-160 В

Данный расчет упрощен и не учитывает индуктивность катушки, от которой так же зависит ЭДС самоиндукции. Но даже из упрощенного расчета видно, что величина генерируемого напряжения оказывается во много раз больше номинального напряжения 24В.

Воздействие ЭДС самоиндукции может повредить устройства, имеющие общие с индуктивной нагрузкой цепи питания. На рисунке 7 приведена некорректная схема, на которой от одного источника питания подключен бесконтактный датчик и катушка соленоидного клапана.

Рисунок 7 — Некорректная схема подключения

На первый взгляд, данная схема может работать без каких-либо сбоев. Однако, при выключении катушки клапана возникает всплеск напряжения в результате самоиндукции. Всплеск распространяется по цепи питания на клемму «минус» датчика. В результате, разница потенциалов между коллектором и эмиттером закрытого транзистора превышает максимальное значение, что приводит к его пробою.

3. Практическое измерение ЭДС самоиндукции

Чтобы проверить правдивость приведенных выше теоретических расчетов, проведем измерение ЭДС самоиндукции. Для проведения измерений необходимо собрать схему, для которой мы проводили расчеты. При помощи осциллографа на клеммах катушки произведем измерение напряжения (рисунок 8).

Рисунок 8 — Измерение ЭДС самоиндукции

На рисунке 9 изображена осциллограмма значений напряжения самоиндукции катушки с питанием 24 В. На графике видно, что реальный всплеск напряжения при отключении катушки в несколько раз больше напряжения питания и составляет 128 В. Как следствие, транзисторный ключ выйдет из строя. Возникающий скачок ЭДС приводит к пробою транзисторных ключей, бесконтактных датчиков, слаботочных коммутирующих элементов и другим нежелательным эффектам в схемах управления.

Рисунок 9 — ЭДС самоиндукции при выключении катушки с питанием 24 В

4.

Методы и средства защиты от ЭДС самоиндукции

Для подавления ЭДС самоиндукции и предотвращения выхода из строя оборудования необходимо принимать специальные меры. Для подавления пиков напряжения на катушке во время выключения, необходимо параллельно катушке включить в схему диод (для постоянного напряжения) или варистор (для переменного напряжения). ЭДС самоиндукции будет ограничиваться этими элементами, тем самым они будут обеспечивать защиту схемы.

Диод включается параллельно катушке против напряжения питания (рисунок 10). Таким образом, в установившемся режиме он не оказывает никакого воздействия на работу схемы. Однако при отключении питания на катушке возникает ЭДС самоиндукции, имеющая полярность, противоположную рабочему напряжению. Диод открывается и шунтирует катушку индуктивности.

а — включение диода в схему PNPб — включение диода в схему NPN

Рисунок 10 — Схема включения диода для защиты от самоиндукции

Варистор также включается параллельно катушке (рисунок 11).

Рисунок 11 — Схема включения варистора для защиты от самоиндукции

При увеличении напряжения выше пороговой величины, сопротивление варистора резко уменьшается, шунтируя индуктивную нагрузку. Соответственно, при броске тока варистор быстро срабатывает и обеспечивает надежную защиту схемы.

На рисунке 12 изображен график напряжения во время включения и выключения индуктивной катушки с использованием защитного диода для напряжения 24 В.

Рисунок 12 — ЭДС самоиндукции с использованием диода

На графике видно, что использование защитных диодов сглаживает переходную характеристику напряжения.

Для защиты от ЭДС самоиндукции существует целый ряд готовых устройств. Их выбор зависит от применяемой катушки и типа напряжения питания. Для гашения ЭДС самоиндукции на катушках промежуточных реле используют модули FINDER серии 99 (рисунок 13):

Рисунок 13 — Защитный модуль Finder/99.02.9.024.99

99.02.0.230.98 Finder/ Модуль защитный(светодиод+варистор)~/=110…240

99.02.9. 024.99 Finder/ Модуль защитный(светодиод+диод), =6…24В

Модули устанавливаются непосредственно на колодку реле, не требуют дополнительного изменения схемы управления.

В случае подключения катушек пускателей, либо катушек соленоидных клапанов, необходимо использовать защитные клеммники Klemsan серии WG-EKI (рисунок 14):

Рисунок 14 – Защитный клеммник WG-EKI

110 220 Клеммник WG-EKI с варистором (0,5…2,5 мм2, рабочее напряжение до 30В, рабочий ток до 10А)

110 040 Клеммник WG-EKI с защитным диодом (0,5…2,5 мм2, рабочее напряжение до 1000В, рабочий ток до 10А, ток диода 1А)

Клеммники позволяют осуществить подключение индуктивной катушки без дополнительного изменения схемы. Клеммник имеет два яруса, соединенных между собой защитным диодом либо варистором. Для осуществления защиты необходимо провести провода питания катушки через этот клеммник. При использовании клеммника с защитным диодом необходимо соблюдать полярность при подключении (рисунок 15).

Рисунок 15 — Схема подключения клеммника WG-EKI с защитным диодом

Заключение

В рамках данной статьи было рассмотрено явление самоиндукции, приведен теоретический расчет ЭДС и практическое подтверждение этого расчета. Применяя модули Finder серии 99 и клеммники Klemsan серии WG-EKI, можно избавиться от пагубного воздействия самоиндукции и сохранить целостность коммутирующих элементов цепей управления.

Инженер ООО «КИП-Сервис»
Хоровец Г.Н.

Список использованной литературы:

1. Сивухин, Д.В. Общий курс физики. Электричество. Том III / Сивухин Д.В — М.: Наука, 1977. — 724.с.
2. Калашников, С.Г. Электричество / Калашников С.Г. — 6-е изд., стереот. — М.: Физматлит, 2003.-624.с.
3. Алексеев Н.И., Кравцов А.В. Лабораторный практикум по общей физике (электричество и магнетизм). Самоиндукция / Лицей No1580 при МГТУ им.
   Н.Э. Баумана, 2012. — 16 с.

Что такое полупроводниковый диод — выпрямитель переменного тока

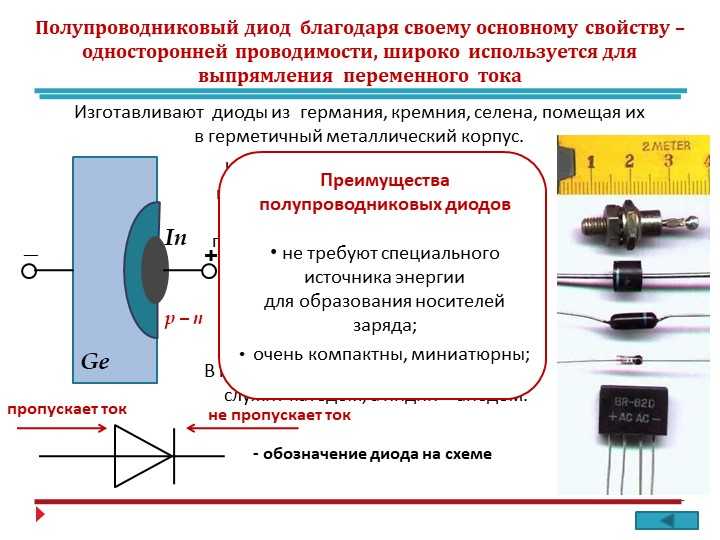

Диодами называют двухэлектродные приборы, обладающие односторонней проводимостью электрического тока. Это их основное свойство используют, например, в выпрямителях, где диоды преобразуют переменный ток электросети в ток постоянный для питания радиоаппаратуры, в приемниках — для детектирования модулированных колебаний высокой частоты, то есть преобразования их в колебания низкой (звуковой) частоты.

Наглядной иллюстрацией этого свойства диода может быть такой опыт (рис. 12). В цепь, составленную из батареи 3336Л и лампочки от карманного фонаря (3,5 В X 0,26 А), включи любой плоскостной диод (на рис. 12 он обозначен латинской буквой V), например, из серии Д226 или Д7, но так, чтобы анод диода, обозначаемый условно треугольником, был бы соединен непосредственно или через лампочку с положительным полюсом батареи, а катод, обозначаемый черточкой, к которой примыкает угол треугольника, с отрицательным полюсом батареи. Лампочка должна гореть.

Измени полярность включения батареи на обратную — лампочка гореть не будет. Если сопротивление диода измерять омметром, го в зависимости от того, как подключить его к зажимам прибора, омметр покажет различное сопротивление: в одном случае малое (единицы или десятки ом), в другом — очень большое (десятки и сотни килоом). Этим и подтверждается односторонняя проводимость диода.

Как устроен и работает диод? У него два электрода: катод — отрицательный и анод — положительный (рис. 13). Катодом служит пластинка германия, кремния или какого-либо другого полупроводника, обладающего электронной проводимостью, или сокращенно полупроводник n-типа (n — начальная буква латинского слова negativus — «отрицательный»), а анодом — часть объема этой же пластинки, но- с так называемой дырочной про-водимостью, или сокращенно полупроводник р-типа (р — начальная буква латинского слова positivus — «положительный»).

Между электродами образуется так называемый р-n переход — пограничная зона, хорошо проводящая ток от анода к катоду и плохо в обратном направлении (за направление тока принято направление, противоположное движению электронов).

Диод может находиться в одном из двух состояний: открытом, то есть пропускном, либо закрытом, то есть непропускном. Диод бывает открыт, когда к нему приложено прямое напряжение Uпр, иначе, его анод соединен с плюсом источника напряжения, а катод — с минусом.

В этом случае сопротивление р-n перехода диода мало и через него течет прямой ток IПр, сила которого зависит от сопротивления нагрузки (в нашем опыте — лам-почка от карманного фонаря).

При другой полярности питающего напряжения на р-n переход диода прикладывается обратное напряжение Uобр. В этом случае диод закрыт, его сопротивление велико и в цепи течет лишь незначительный обратный ток диода Iобр.

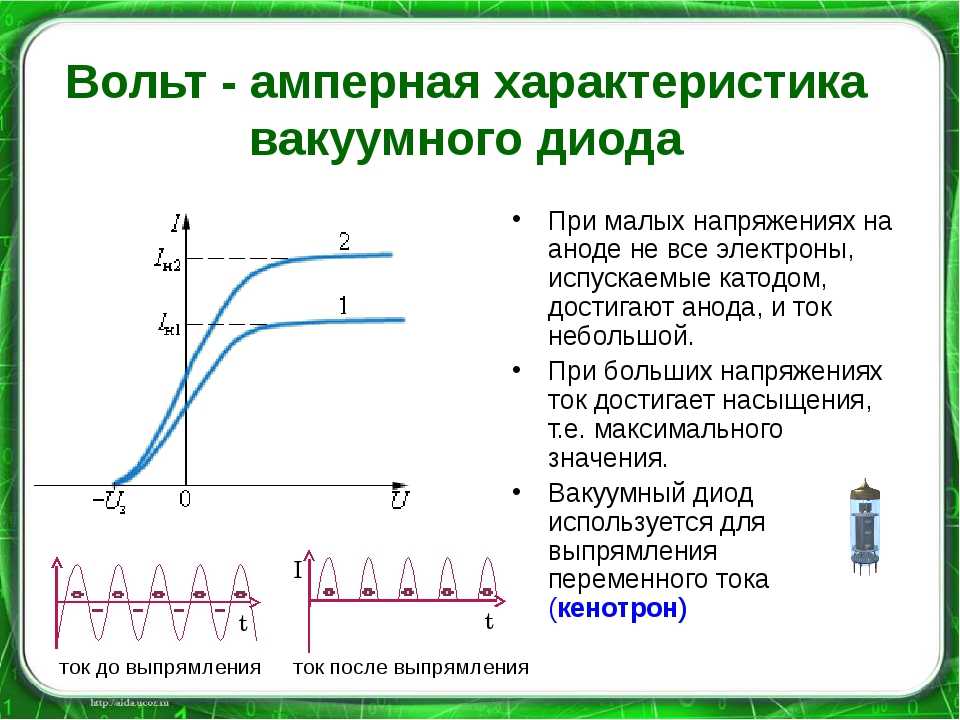

О зависимости тока, проходящего через диод, от значения и полярности напряжения на его электродах лучше всего судить по вольтамперной характеристике диода, которую можно снять опытным путем (рис. 14).

К свежему элементу 332 или 343 подключи проволочный переменный резистор 7?р сопротивлением 50… 100 Ом, а между его движком и нижним (по схеме) крайним выводом включи последовательно соединенные германиевый плоскостной диод (например, серии Д7 с любым буквенным индексом), миллиамперметр РА2 и резистор Rогр сопротивлением 10…20 Ом, ограничивающий ток в цепи до 100… 150 мА.

Диод должен быть включен в пропускном направлении, то есть анодом в сторону положительного полюса элемента. Параллельно диоду подсоединены вольтметр постоянного тока PU1, включенный на предел измерений до 1 В и фиксирующий напряжение, подаваемое на электроды диода.

Движок переменного резистора, выполняющего роль делителя напряжения, поставь в крайнее нижнее (по схеме) положение а затем, внимательно следя за стрелками приборов, очень медленно перемещай его в сторону верхнего положения. Запиши показания миллиамперметра при напряжениях на диоде 0,05, 0,1, 0,15 В и т, д до напряжения 0,4…0,5 В через каждые 0,ОЗ В, а затем по этим данным построй на миллиметровой бумаге график (рис. 15).

По горизонтальной оси вправо откладывай пря-мые напряжения на диоде (Uпр), а по вертикальной оси вверх — соответствующие им прямые токи в цепи (Iпр). Соединив точки пересечения значений электрических величин, ты таким образом построишь прямую ветвь вольт-амперной характеристики диода (на рис. 15 — сплошная линия). Она, правда, не совсем точная, особенно в начальной части, так как небольшой ток течет и через вольтметр, но все же близка к реальной.

О чем может рассказать этот график? При нулевом напряжений на диоде и ток в цепи, в которую он включен, равен нулю. При появлении прямого напряжения диод открывается и пропускает через себя прямой ток.

При напряжении 0,05 В прямой ток не превышает 0,1…0,2 мА, при напряжении 0,1 В — 0,6…0,8 мА, а при напряжении 0,2…0,3 В, когда вольтамперная характеристика начинает круто идти вверх, ток достигает уже 40…50 мА. Небольшой прирост напряжения, а как резко увеличивается ток!

Но значительно повышать напряжение на диоде и тем самым увеличивать ток через него нельзя: из-за чрезмерно большого тока наступает тепловой пробой, и~диод утрачивает свойство односторонней проводимости. Чтобы не случилось этого во время опыта, в цепь был включен ограничивающий резистор R0гр.

Теперь измени полярность включения диода на обратную и точно так же увеличивай напряжение на нем. Что показывает миллиамперметр? Его стрелка стоит возле нулевой отметки. Замени элемент на батарею 3336Л, соедини последовательно две-три таких батареи. Напряжение на диоде растет. Но оно обратное. Диод закрыт, поэтому и тока в цепи практически нет.

Обратная ветвь вольтамперной характеристики на £ис. 15 изображена штриховой линией. Она идет почти параллельно оси Uобр. Но при каком-то достаточно большом обратном напряжении она круто поворачивает и идет вниз. Это предел, при котором диод пробивается обратным напряжением и, как при тепловом пробое, выходит из строя.

Из построенной вольтамперной характеристики видно, что ток Iпр диода в сотни и тысячи раз больше тока Iобр. Так, например, у диода, имеющего такую вольтам-перную характеристику, при прямом напряжении 0,3 В ток IПр равен примерно 70 мА, а при обратном напряжении в 100 В ток Iобр не превышает 200 мкА. Именно по этой причине во второй части первого опыта лампочка не горела.

Если пренебречь малым обратным током (что и делают на практике), который у исправных плоскостных дио-дов не превышает десятые доли миллиампера, а у точечных еще меньше, то можно считать, что диод является односторонним проводником тока.

Вольтамперную характеристику, подобную той, что изображена на рис. 15, имеет и кремниевый диод, например, серии Д226, но прямая ветвь его характеристики как бы сдвинута вправо. Объясняется это тем, что кремниевый диод открывается при прямом напряжении около 0,5 В, а не при 0,1…0,15 В, как германиевый. При меньшем напряжении на нем диод закрыт-и ток через него практически не течет. Проверь это опытным путем.

Но помни — диод, будь он германиевым или кремниевым, плоскостным или точечным, нельзя включать в прямом направлении без нагрузки: он быстро выйдет из строя из-за недопустимо большого тока, который будет течь через него.

А если диод включить в цепь переменного тока? Он будет работать как выпрямитель, что может подтвердить следующий опыт.

Прежде чем начать этот опыт, хочется напомнить тебе, что электроосветительная сеть, с которой тебе придется иметь дело, таит в себе скрытые опасности. Пренебрежительное отношение к ним может обернуться тяжелыми последствиями.

Как предотвратить неприятности, которые может причинить электросеть? Прежде всего не надо забывать, что она находится под высоким, опасным для тебя напряжением. Никогда не касайся рукой или инструментом оголенных проводов и контактных гнезд штепсельной розетки.

А если потребуется изолировать поврежденный участок провода или подтянуть винты в штепсельной розетке, попроси старших или сам осторожно выверни плавкие предохранители («пробки») на распределительном щите, чтобы обесточить сеть. Только после этого устраняй дефекты или неисправности.

Прежде чем вставить в штепсельную розетку вилку электропаяльника или трансформатора, необходимого для питания от сети приемника или другого радиотехнического устройства, внимательно осмотри их — нет ли оголенных участков, замкнутых проводов, ослабленных или разболтанных контактов. Если все в порядке — включай, но опять-таки осторожно, не касаясь штырьков вилки.

Рекомендуем обзавестись переносной распределительной колодкой с несколькими штепсельными розетками и через нее подключать приборы к сети. Продолжим опыты с диодом (рис. 16).

В цепь вторичной (II) обмотки трансформатора Т, понижающего напряжение электроосветительной сети до 3. ..5 В, включи диод Д226 или Д7 с любым буквенным индексом или какой-либо аналогичный им плоскостной диод, а последовательно с ним — лампочку от карманного фонаря. Подключи первичную (I) обмотку трансформатора к сети (через плавкий предохранитель F на ток 0,25 А).

Если лампочка горит со значительным перекалом нити, то .включи в цепь резистор, ограничивающий ток в ней до 0,2…0,3 А. Сопротивление этого резистора рассчитай по закону Ома.

Как узнать, какой ток течет через нить накала лампочки — переменный или постоянный? Это можно сделать с помощью вольтметра постоянного тока. Подключи вольтметр параллельно лампочке (на рис. 16 — PU1), но так, чтобы его плюсовой щуп был соединен с проводником, идущим к катоду диода. Прибор покажет какое-то напряжение. Если же прибор подключить к лампочке в другой полярности, его стрелка отклонится в обратную сторону. Уже этот опыт подтверждает, что через лампочку течет ток одного направления, то есть постоянный.

О роде тока можно также судить по его магнитному полю. На катушку из-под ниток намотай 300…350 витков провода диаметром 0,2…0,3 мм в эмалевой, шелковой или бумажной изоляции (ПЭВ, ПЭЛ, ПЭЛШО 0,2…0,3), сделав отвод от 120…150-го витка (отвод нужен будет для опытов на пятом практикуме). У тебя получится катушка индуктивности (рис. 17,а) с каркасом из древесины.

Включи ее в цепь вторичной обмотки того же понижающего трансформатора (на рис. 17,6 — катушка L) последовательно с диодом и лампочкой накаливания. Как и в предыдущем опыте, лампочка должна гореть.

Поднеси к катушке магнитную чстрелку (компас) — она сразу же расположится вдоль оси катушки, указывая на ее магнитные полюсы. Значит, через катушку течет постоянный ток, иначе магнитная стрелка оставалась бы сориентированной на магнитные полюсы Земли.

Поменяй местами включение выводов диода — магнитная стрелка тут же повернется на 180°. Следовательно, при изменении полярности включения диода ток в цепи, в которую он включен, тоже изменяет свое направление.

Что же произошло во внешней цепи вторичной обмотки трансформатора при включении в нее диода? Хорошо пропуская ток одного направления, диод тем самым выпрямляет переменный ток.

В результате ток в цепи стал пульсирующим (см. график на рис. 16) — постоянным по направлению, но изменяющимся по величине с частотой переменного тока. Постоянным, но также пульсирующим, стало и его магнитное поле. Изменив включение диода, ты тем самым изменил направление тока в катушке и расположение ее магнитных полюсов.

Какова в этом опыте роль лампочки? Она, во-первых, служит индикатором включения питания, а во-вторых, ограничивает ток во внешней цепи, оберегая диод от перегрузки.

Если есть радиоприемник, включи его. Независимо от настройки в моменты отключения катушки из цепи вторичной обмотки трансформатора в громкоговорителе приемника раздается характерный треск. Его создают электромагнитные колебания, возбуждаемые слабой электрической искрой, возникающей в цепи с катушкой % момент выключения тока.

Оставь в цепи вторичной обмотки трансформатора только диод и лампочку (как на рис. 16). Лампочка продолжает гореть. Измерь вольтметром переменного тока (на рис. 16 — вольтметр PU2) напряжение на обмотке, а вольтметром постоянного тока PU1 — напряжение на лампочке. На лампочке напряжение почти наполовину меньше, чем на обмотке.

Преобразование переменного тока диодом происходит следующим образом. Во вторичной обмотке трансформатора индуцируется переменное напряжение с частотой 50 Гц. При положительных полупериодах на ее верхнем выводе (на рис. 16 показано знаком «+»)диод открывается. В эти моменты времени через диод и его нагрузку (лампочку) течет прямой ток диода Iпр.

При отрицательных полупериодах на аноде диод закрывается, и в цепи течет лишь незначительный обратный ток Iобр. Диод как бы отсекает большую часть отрицательных полуволн переменного тока (на графике рис. 16 показано штриховыми линиями), в результате через нагрузку выпрямителя течет пульсирующий ток — ток одного направления, но изменяющийся по силе с частотой 50 Гц. График такого тока можно увидеть только на экране осциллографа.

Проводник, соединенный с катодом диода, является выводом положительного полюса выпрямителя, а свободный конец вторичной обмотки трансформатора — выводом отрицательного полюса выпрямителя.

Получился простейший выпрямитель переменного тока, нагрузкой которого служит лампочка накаливания. А постоянное напряжение на нагрузке меньше напряжения переменного тока на вторичной обмотке, потому что ток через нее идет полуволнами.

В связи с тем что во внешнем участке цепи выпрямителя (в нашем опыте — лампочке) ток течет в основном только при положительных полупериодах напряжения на аноде диода, выпрямитель называют однополу-Периодным.

Такой выпрямитель может найти практическое применение, например, для питания микроэлектродвигателя постоянного тока, для зарядки малогабаритных аккумуляторов (типа Д~0,06, Д-0,2). Попробуй в порядке эксперимента подключить к нему (одноименными полюсами) полностью разрядившуюся батарею 3336Л. Через 30…40 мин отключи батарею от выпрямителя и подключи к ней лампочку от карманного фонаря. Лампочка будет гореть, но недолго: электрический заряд, принятый батареей, быстро израсходуется.

Еще один опыт с однополупериодным выпрямителем. Подключи к выходу выпрямителя, нагруженному лампочкой, головные телефоны (на рис. 18 — В). В телефонах услышишь звук низкого тона, соответствующий частоте пульсаций выпрямленного тока (50 Гц).

Его называют фоном переменного тока. Затем, не отключая телефоны, подключи к выходу выпрямителя конденсатор емкостью 5…10 мкФ (на рис. 18™ конденсатор С).

Если этот конденсатор электролитический, его положительная обкладка-должна быть соединена с плюсом, а отрицательная — с минусом выпрямителя. Лампочка при этом будет гореть чуть ярче, потому что напряжение на выходе выпрямителя увеличилось (проверь вольтметром), а уровень фона станет меньше. Тональность же прослушиваемого звука в телефонах остается прежней.

Какова в этом опыте роль конденсатора? В моменты времени, когда диод открыт, конденсатор заряжается до максимального (амплитудного) значения импульсов выпрямленного напряжения, а когда диод закрыт, то -разряжается через нагрузку выпрямителя.

Происходит «сглаживание» пульсаций выпрямленного напряжения, в результате среднее значение тока во внешней цепи несколько возрастает, а фон переменного тока снижается.

Увеличение емкости конденсатора улучшает сглаживание пульсаций выпрямленного тока, и фон ослабевает. Но при однополупериодном выпрямителе полезно используется только один полупериод переменного тока. Чтобы при том же понижающем трансформаторе использовать оба полупериода переменного тока, в выпрямителе должны работать два или четыре однотипных диода.

Проведи опыт с выпрямителем на четырех диодах, включенных по так называемой мостовой схеме. Диоды могут быть серий Д226, Д7 с любым буквенным индексом. Соедини их между собой и подключи к вторичной обмотке того же понижающего трансформатора точно по схеме, показанной на рис. 19.

Если полярность или последовательность включения диодов будет неправильна, опыт не удастся, а некоторые из диодов могут испортиться. Диоды, включенные таким способом, образуют выпрямительный мост, а каждый из диодов — плечо моста. Между точками А и Б включи лампочку Я от карманного фонаря, а последовательно с ней — резистор Rorp, ограничивающий ток & этой диагонали моста до 0,25…0,3 А.

Включи питание. Горит лампочка? Должна гореть. Измерь вольтметром переменного тока напряжение на вторичной обмотке трансформатора, а вольтметром постоянного тока — между точками А и Б, являющимися выходными контактами выпрямителя. По сравнению с однополупериоднвтм выпрямителем выходное напряжение увеличилось почти вдвое.

В таком выпрямителе в течение каждого полупериода переменного напряжения работают поочередно два диода противоположных плеч, включенных между собой последовательно, но встречно по отношению ко второй паре диодов.

Когда на верхнем (по схеме) выводе вторичной обмотки трансформатора Т положительный полупериод, ток пойдет через диод VI, нагрузку Н, резистор Rorp и диод V3 к нижнему выводу вторичной обмотки. Диоды VI и V4 в это время закрыты. В течение другого полупериода переменного напряжения ток в нагрузке выпрямителя идет в том же направлении, а в самом выпрямителе — через открытые в это время диоды V4 и VI.

Таким образом, здесь используются оба полупериода переменного тока, поэтому подобные выпрямители называют двухполупериодными. Напряжение постоянного тока на их выходе равно примерно переменному напряжению, действующему во всей вторичной обмотке трансформатора,

Литература:  Борисов В. Г. Практикум начинающего радиолюбителя.2-е изд., перераб. и доп. 1984.
