Можно ли соединять провода разного сечения

Содержание

  1. Особенности соединения проводов разными способами
  2. Как работает YouDo?


Процесс соединения проводов одного сечения не представляет большой сложности при определенных навыках и знаниях норм безопасности. Но довольно часто возникает необходимость надежно соединить между собой три и больше проводов, которые имеют разное сечение. Отсюда возникает вопрос о том, как сделать это правильно и безопасно — ведь речь идет об электричестве, и даже малейшее нарушение чревато печальными последствиями для пожаробезопасности всей конструкции.


Иногда мастер может выбрать в качестве предпочтительного варианта соединения проводов опрессовку медными наконечниками. Если все сделано правильно, результат получается очень качественным и уступает по прочности соединения разве что сварке.

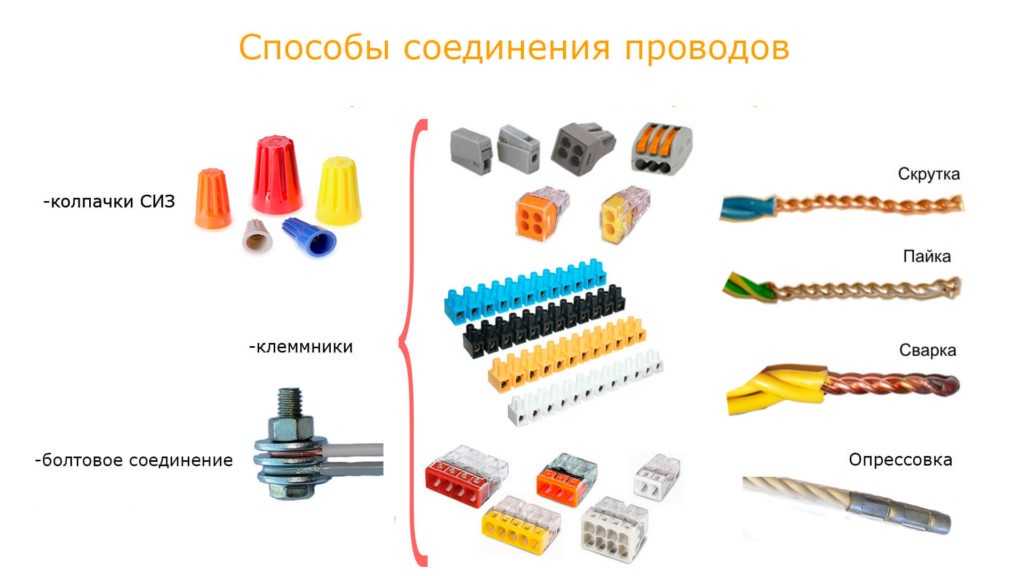

Электрики используют следующие способы соединения проводов разного сечения:

  • Сваркой или спайкой.
  • С использованием винтовых зажимов.
  • С помощью самозажимных клемм.
  • Болтовым соединением.


Три провода разного сечения можно надежно соединить любым из перечисленных способов, но важно помнить, что при монтаже розеток и выключателей нельзя на один контакт подключать кабели разной толщины. В этом случае самый тонкий из них будет прижат недостаточно плотно. А это, в свою очередь, может отрицательно сказаться на безопасности эксплуатации.


Другие исполнители на Юду



  • Семен

    Рейтинг: 5





  • Валерий

    Рейтинг: 4,9





  • Александр

    Рейтинг: 5





  • Антон

    Рейтинг: 5





  • Михаил

    Рейтинг: 5




Найти мастера

Особенности соединения проводов разными способами

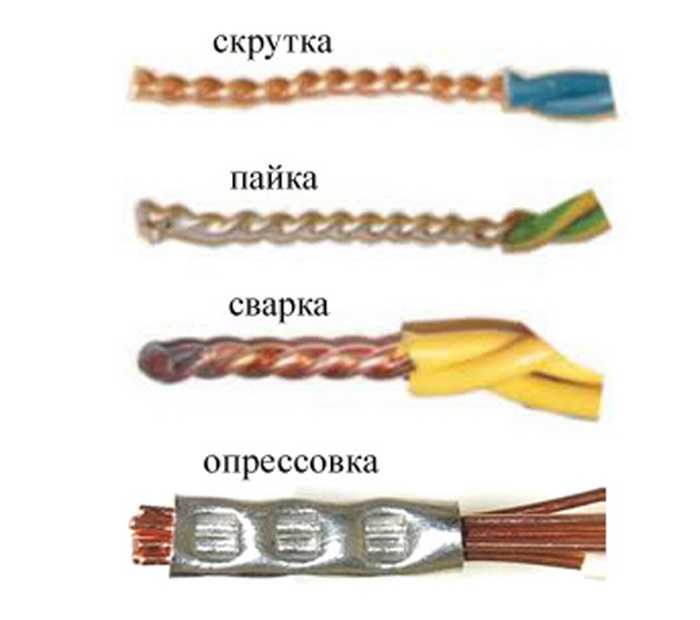

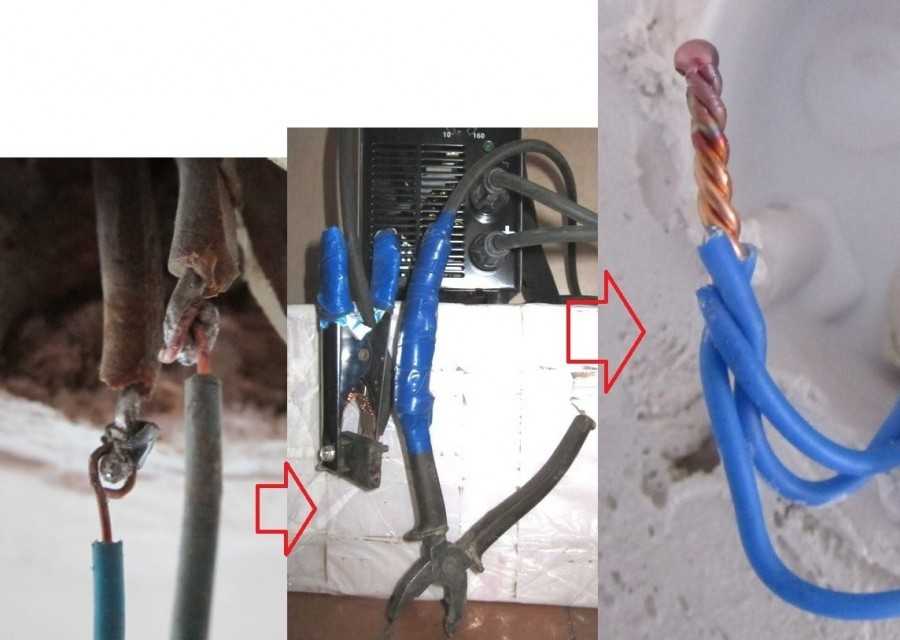

Сварка или спайка — самый простой, но достаточно надежный способ соединения кабелей, которые имеют разную толщину. В данном случае три провода между собой можно соединить методом жесткой скрутки с последующей фиксацией. Но здесь следует помнить о том, что надежное соединение возможно только между проводами примерно одинакового сечения. Скрутка проводов, диаметры которых отличаются существенно, не может быть надежной.

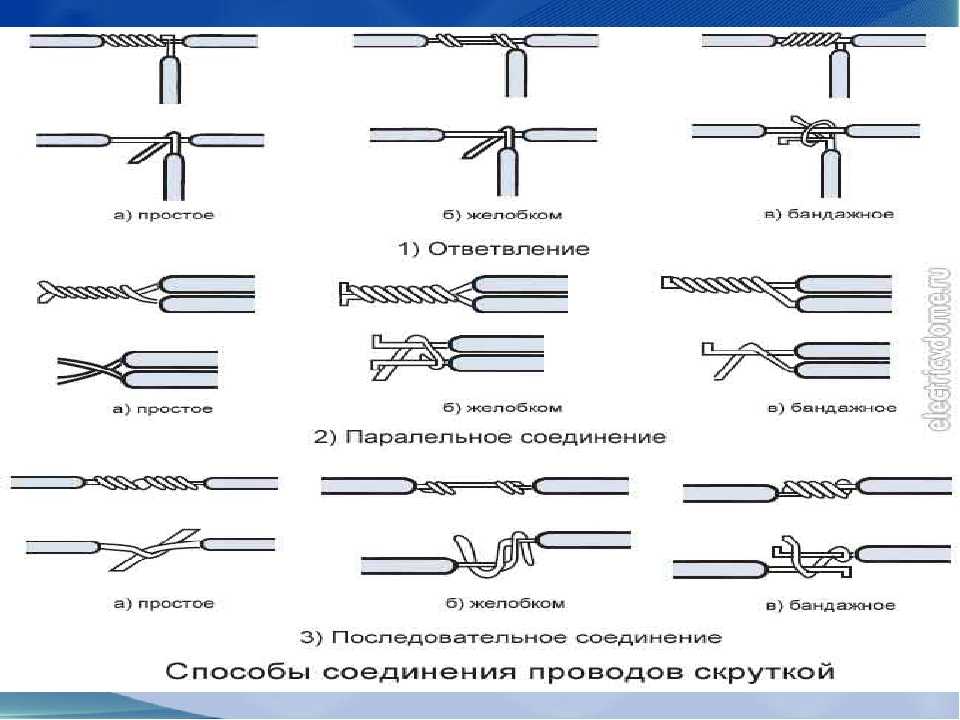

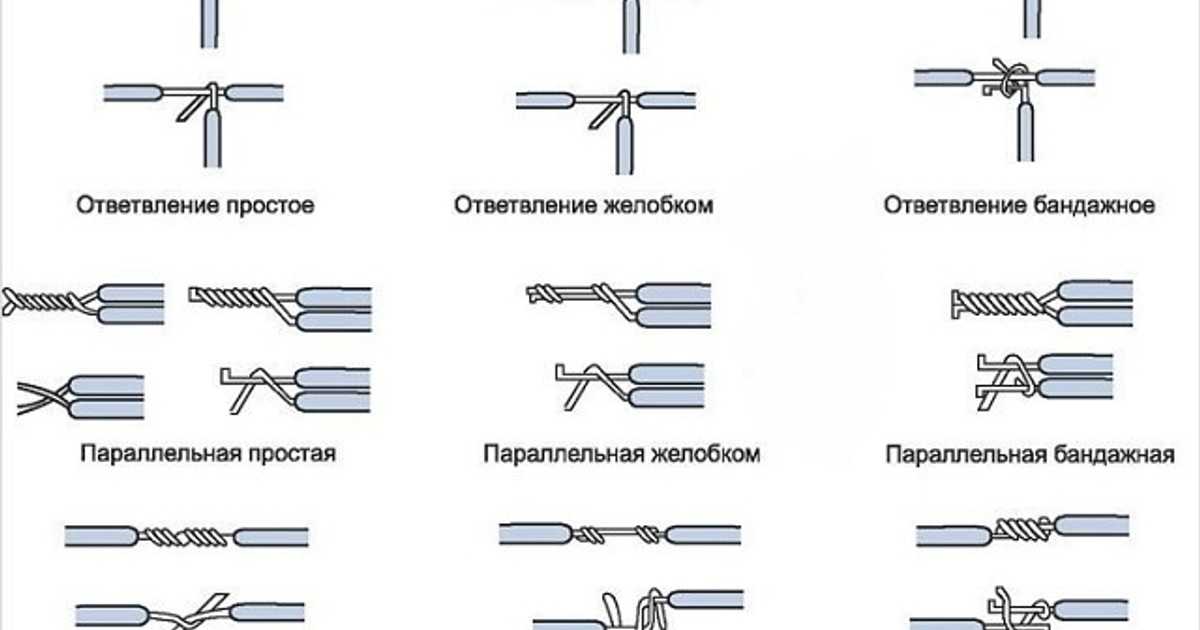

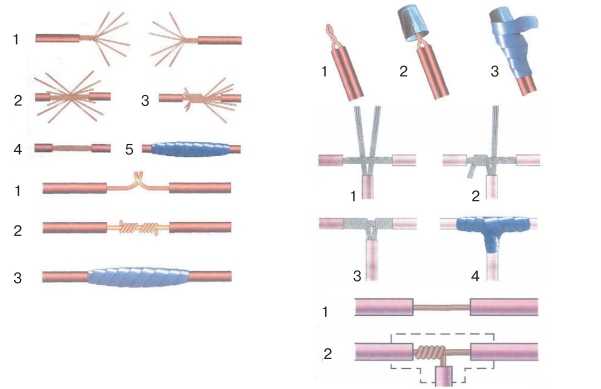

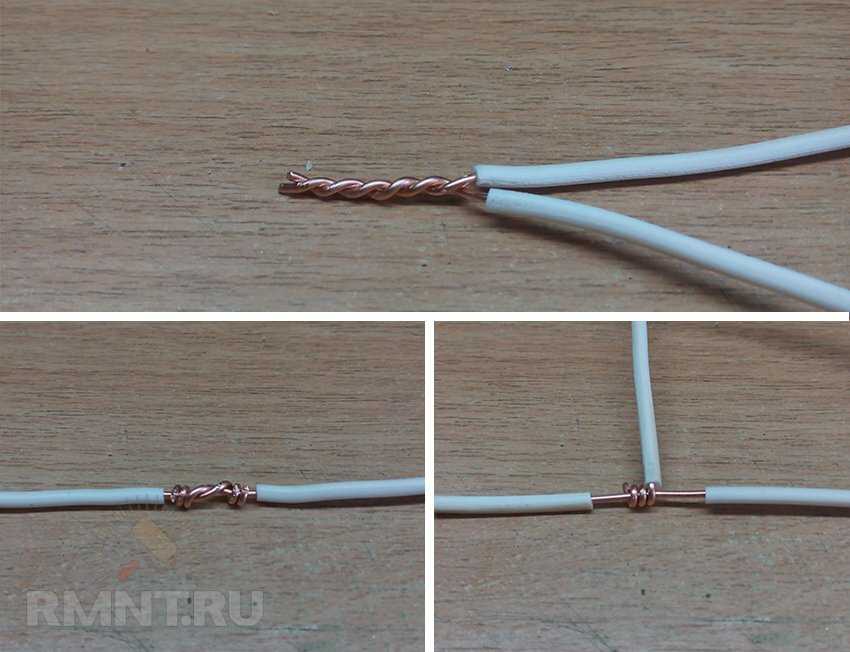

Скручивать три провода разного сечения нужно аккуратно. Каждая медная жила должна плотно обвивать соседнюю. Зазоры между ними должны быть минимальными. В противном случае это скажется на безопасности последующей эксплуатации.

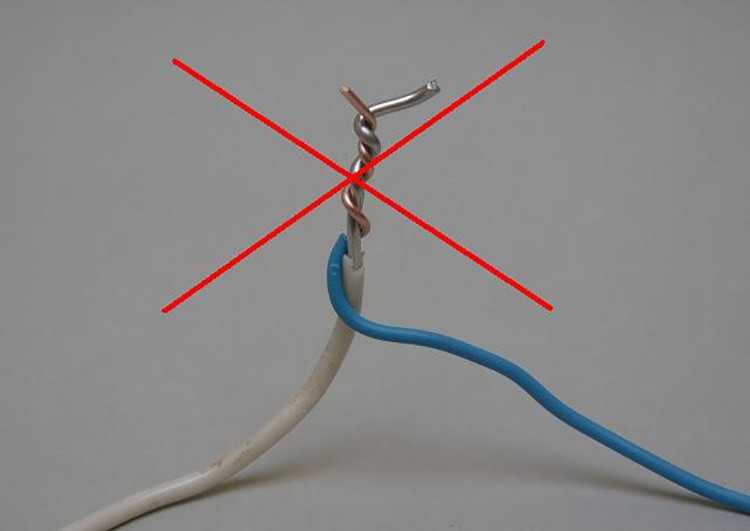

Перед тем, как приступить непосредственно к скрутке проводов, разложите их перед собой и отсортируйте по толщине. Нельзя накручивать тонкий провод на толстый — это скажется на качестве контакта. Подобное соединение не прослужит долго.

Второй способ соединения проводов разного сечения — с помощью винтовых зажимов ЗВИ. Зажимы имеют удобную конструкцию и позволяют создавать контакт между кабелями. Прочность соединения достигается за счет применения отдельных винтов для каждого зажима.

Выбирать зажимы ЗВИ нужно с учетом сечения проводов, которые будут соединяться, а также их токовой нагрузки. Для надежного контакта рекомендуется соединять три провода соседних сечений. При правильном выборе винтового зажима можно создать действительно надежное соединение, которое будет обеспечивать бесперебойную работу электросети.

Еще один способ соединения между собой проводов разного сечения — создание контакта с помощью болтов, шайб и гаек. По мнению профессиональных электриков, такое соединение является самым долговечным и прочным. Сам процесс не слишком сложный, занимает минимум времени. Для начала медные жилы провода тщательно зачищаются (длина зачищаемого участка жилы зависит от диаметра болта). Далее процедура скрепления проходит следующим образом:

  • Зачищенная жила загибается в форме петли, после чего петля надевается на болт.
  • Сверху устанавливается промежуточная шайба.
  • Далее надевается петля провода другого сечения и фиксируется промежуточной шайбой.


Так продолжается до тех пор, пока между собой не будут соединены все провода. После надевания последней петли и последней шайбы конструкция прочно затягивается гайкой.


Также очень простым способом создания надежного соединения является применение медных наконечников. Их рекомендуют использовать для контакта проводов большого диаметра. Перед тем, как приступить к процедуре, необходимо подготовить не только сами наконечники, но и специальное оборудование — обжимные клещи или гидравлический пресс.


При всех очевидных достоинствах такой вид соединения имеет один (но существенный) недостаток — достаточно солидные размеры, из-за которых полученная конструкция может поместиться не в каждую распределительную коробку. Тем не менее, специалисты активно используют этот метод.


Процесс создания контакта проходит следующим образом: провода разного сечения тщательно выпрямляются, жилы каждого из них зачищаются примерно на два-три сантиметра. Далее на каждую зачищенную жилу надевается наконечник и зажимается с помощью гидравлического пресса или обжимных клещей. Затем надеваются болты, а провода соединяются гайкой.


После того, как вся работа будет сделана, нужно тщательно изолировать место соединения, чтобы в процессе эксплуатации не возникало опасных ситуаций.


Относительно недавно на рынке появились универсальные зажимные клеммы, которые практически сразу стали пользоваться серьезным спросом не только у специалистов, но и среди потенциальных клиентов, которые предпочитают все электромонтажные работы на дому проводить своими руками.


С помощью самозажимных клемм можно создавать прочные и надежные контакты между несколькими проводами (три и больше). Основным достоинством таких клеммников является практически безграничная функциональность — с их помощью можно соединять провода, размеры которых различаются значительно.


Конструкция клемм предусматривает наличие отверстий, в которые вводятся предварительно зачищенные жилы. К примеру, в одно отверстие можно ввести провод с сечением 1,5 мм, в другое — провод диаметром 4 мм, в третье — 2,5 мм и так далее. И после их соединения контакт будет достаточно прочным и надежным.


Существует еще несколько способов, как соединить три и больше проводов разного диаметра, но их используют довольно редко из-за сложности и длительности самого процесса. Если вы захотите воспользоваться одним из них, проконсультируйтесь со специалистом, который компетентен именно в этой области.

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

Соединение медных проводов разной толщины — это не самый сложный процесс. Однако для максимальной надежности и безопасности здесь нужно соблюдать определенные требования, иметь необходимые знания и набор инструментов. А лучше доверить работу профессиональному электрику — это гарантирует необходимый результат и безопасность соединения.

Порядок действий


Выберите способ, которым будете скреплять провода.


Приобретите необходимые для работы приспособления (клеммы, зажимы и т.п.).


Тщательно зачистите медные жилы провода.


Выполните соединение проводов.

или создать задание на Юду

Задание Наталья «Нужен электрик»

1 500 ₽


Александр, большое спасибо! Задание выполнено быстро, четко, пунктуально, все мои проблемы с электрикой были решены за максимально короткое время. Очень профессиональный подход и адекватная стоимость услуг. Рекомендую!

Исполнитель задания:

Александр
5,0 1580 отзывов

Создать такое же задание

Оставьте свою реакцию, если было полезно

5

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Вы здесь:


  • Главная


  • Мастера по ремонту

  • Статьи
  • org/ListItem»>
    Электрика

    • Ремонт квартир
    • Обои
    • Штукатурка
    • Сантехнические работы
    • Дизайн интерьеров

Как соединять провода разного сечения?

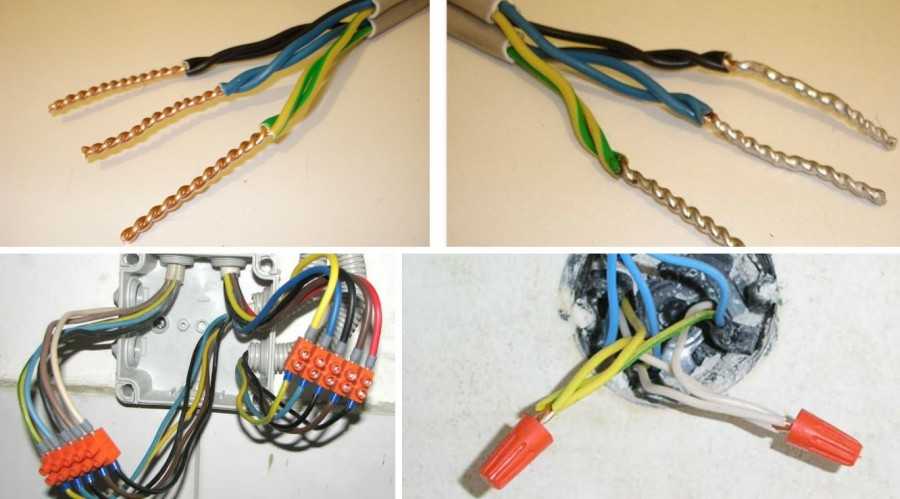

Часто бывает, что в распределительную коробку приходят провода разного сечения и их необходимо соединить. Тут вроде должно быть все просто, как и с соединением проводов одного сечения, однако тут есть свои некоторые особенности. Соединять кабели разной толщины можно несколькими способами.

Помните, что нельзя в розетке на один контакт подключать два провода разного сечения, так как тонкий не будет сильно прижиматься болтом. Это приведет к плохому контакту, большому переходному сопротивлению, перегреву и оплавлению изоляции кабеля.

Как соединить провода разного сечения?

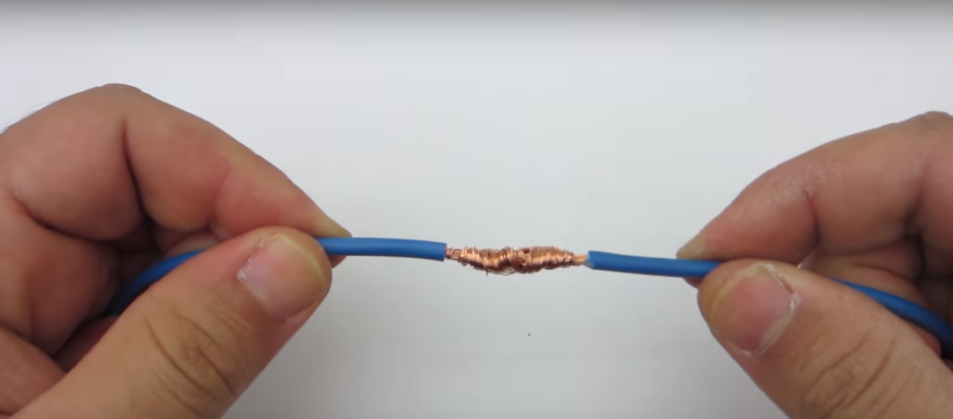

1. С помощью скрутки с пайкой или сваркой

Это самый распространенный способ. Скручивать провода можно соседних сечений, например 4 мм2 и 2,5 мм2. Вот если диаметры проводов сильно отличаются, то хорошая скрутка уже не получится. Во время скручивания нужно следить чтобы обе жилы обвивали друг друга. Нельзя допускать чтобы тонкий провод накручивался на толстый. Это может привести к плохому электрическому контакту. Не забывайте про дальнейшую пайку или сварку. Только после этого ваше соединение будет работать много лет без нареканий.

2. С помощью винтовых зажимов ЗВИ

Про них подробно я уже писал в статье: Способы соединения проводов. Такие клеммники позволяют с одной стороны завести провод одного сечения, а с другой стороны уже другого сечения. Тут каждая жила зажимается отдельным винтом. Ниже привожу таблицу, по которой можно правильно выбрать винтовой зажим для ваших проводов.














Тип винтового зажима Сечение подключаемых проводников, мм2 Допустимый длительный ток, А
ЗВИ-3 1 — 2,5 3
ЗВИ-5 1,5 — 4 5
ЗВИ-10 2,5 — 6 10
ЗВИ-15 4 — 10 15
ЗВИ-20 4 — 10 20
ЗВИ-30 6 — 16 30
ЗВИ-60 6 — 16 60
ЗВИ-80 10 — 25 80
ЗВИ-100 10 — 25 100
ЗВИ-150 16 — 35 150



Как видите, с помощью ЗВИ можно соединять провода соседних сечений. Также не забывайте смотреть на их токовую нагрузку. Последняя цифра в типе винтового зажима обозначает величину допустимого длительного тока, который может протекать через данную клемму.

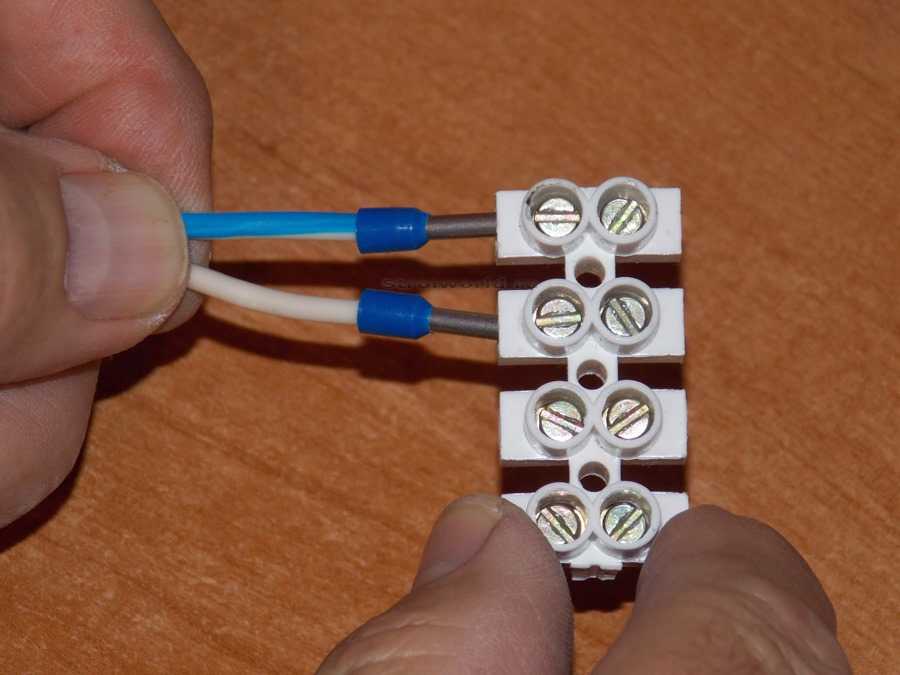

Зачищаем жилы до середины клеммы…

Вставляем их и затягиваем винты…

3. С помощью универсальных самозажимных клемм Wago.

Клеммники Wago имеют возможность соединять провода разных сечений. У них есть специальные гнезда куда «втыкается» каждая жила. Например, в одно отверстие зажима можно подключить провод 1,5 мм2, а в другое 4 мм2 и все будет работать исправно.

Согласно маркировке завода изготовителя клеммами разных серий можно соединять провода разных сечений. Смотрите таблицу ниже:









Серия клеммы Wago Сечение подключаемых проводников, мм2 Допустимый длительный ток, А
243 0,6 до 0,8 6
222 0,8 — 4,0 32
773-3 0,75 до 2,5 мм2 24
273 1,5 до 4,0 24
773-173 2,5 до 6,0 мм2 32



Вот ниже пример с серией 222. ..



4. С помощью болтового соединения.

Болтовое соединение проводов представляет собой составное соединения состоящее из 2-х и более проводов, болта, гайки и нескольких шайб. Оно считается надежным и долговечным.

Тут поступает так:

  1. зачищаем жилу на 2-3 сантиметра, чтобы хватило на один полноценный оборот вокруг болта;
  2. делаем кольцо из жилы по диаметру болта;
  3. берем болт и надеваем на не шайбу;
  4. на болт одеваем кольцо из проводника одного сечения;
  5. затем одеваем промежуточную шайбу;
  6. одеваем кольцо из проводника другого сечения;
  7. ставим последнюю шайбу и затягиваем все это хозяйство гайкой.

Таким способом можно одновременно соединять несколько жил разного сечения. Их количество ограничивается длиной болта.

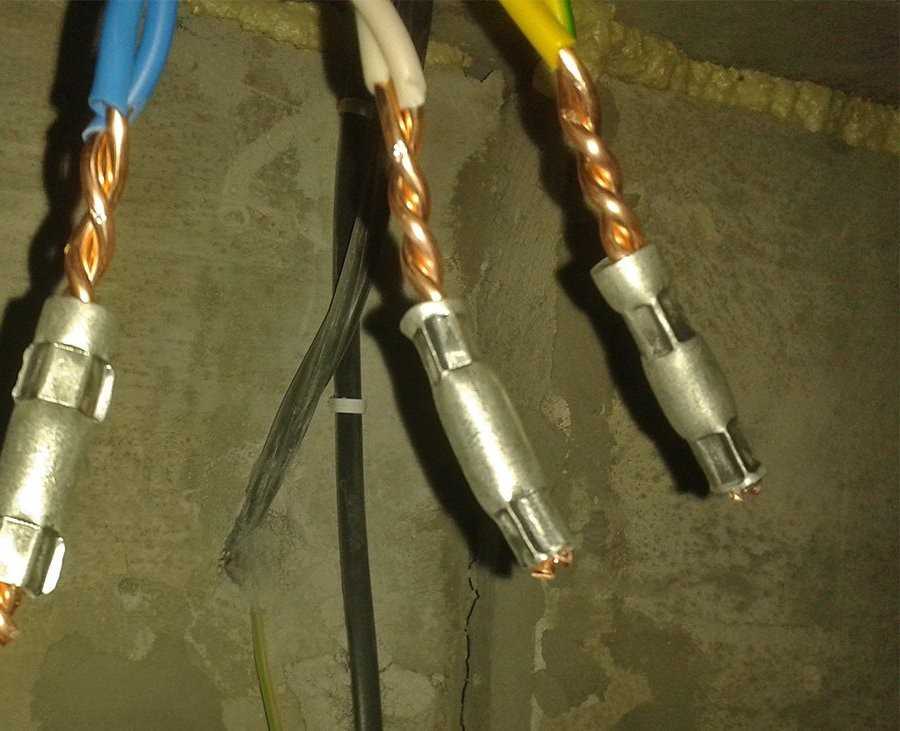

5. С помощью сжима ответвительного «орех».

Про данное соединение я подробно с фотографиями и соответствующими комментариями написал в статье: Соединение проводов с помощью зажимов типа «орех». Уж позвольте я тут не буду повторяться.

6. С помощью медно-луженых наконечников через болт с гайкой.

Этот способ хорошо подходит для соединения кабелей больших сечений. Для данного соединения необходимо иметь не только наконечники ТМЛ, но и еще обжимные пресс-клещи или гидравлический пресс. Данное соединение будет немного громоздким (длинным), может не поместиться в какую-нибудь небольшую распределительную коробку, но все же имеет право на жизнь.

Соединять тут просто. На каждую жилу одевается по наконечнику, они опрессовываются и с помощью болта с гайкой и шайбами соединяется. Затем это место изолируется с помощью изоляционной ленты или термоусаживаемой трубки (ее необходимо одеть на провод до соединения).

К сожалению под рукой у меня не оказалось толстого провода и нужных наконечников, поэтому фото сделал из того что было. Думаю по нему все-таки можно понять суть соединения.

Вроде все перечислил. Если Вы знаете другие способы соединения проводов разных сечений, то пишите в комментариях.

Улыбнемся:

Сидят в камере двое:
— За что сидишь?
— За убийство.
— Сколько дали?
— 7 лет. А ты за что?
— За браконьерство.
— Сколько?
— Пятнашка.
— Это на кого же ты охотился?!
— Иду, значит, я на охоте, вижу столб телеграфный, на столбе орёл сидит. Ну, я дуплетом…
— И че?! За орла 15 лет? Ты его хоть убил?
— Ага… выстрелил, когти в одну сторону, плоскогубцы в другую.

Увеличение сечения провода путем скручивания пар

спросил

Изменено
1 год, 4 месяца назад

Просмотрено
63к раз

\$\начало группы\$

У меня есть такой кабель с 4 проводами внутри. Каждый провод 20 AWG.

Мне сказали, что я могу скрутить концы вместе (т. е. зеленый и красный, белый и черный) на обоих концах кабеля, и это эффективно увеличит сечение провода.

Для меня это имело бы смысл, если бы провода были голыми (без зеленой/красной/белой/черной пластиковой оболочки вокруг них), поэтому они были бы скручены медью по всей длине, а не только на концах… влияет ли покрытие на Текущий? Я не электрик и не ЭЭ, поэтому я не слишком уверен в этом.

Я хочу использовать это для спринклерных клапанов.

  • проволока
  • калибр

\$\конечная группа\$

5

\$\начало группы\$

Если скрутить вместе два провода, по каждому из них будет проходить половина тока, так что вы «фактически увеличите калибр». Американские калибры проводов уменьшаются примерно в 10 раз на каждые десять крат площади поперечного сечения. Если бы у вас было десять проводов № 20, соединенных параллельно, они могли бы нести столько же мощности, сколько один провод № 10. С двумя проводами № 20 у вас будет эквивалент одного провода № 17.

(Удобное «эмпирическое правило»: медный провод № 40 имеет сопротивление около Ом на каждый фут. футов.)

Обратите внимание, что параллельное соединение проводов может работать при постоянном или низкочастотном переменном токе. Для аудио, радиочастот или других целей вы просто испортите характеристики проводов и создадите себе проблемы.

\$\конечная группа\$

10

\$\начало группы\$

Удвоение проводников приводит к уменьшению эквивалента AWG в 3 раза (например, 1x 20AWG = 20 AWG; 2x 20AWG = эквивалент 17 AWG).

Для сохранения эффекта с дополнительными жилами кабеля каждый раз требуется удвоение (например, 2x 20 AWG = эквивалент 17 AWG, чтобы уменьшить (увеличить) еще 3 AWG, потребуется еще раз удвоить эквивалент 17 AWG; т. е. 4x 20 AWG = эквивалент 14 AWG, 8x 20 AWG = эквивалент 11 AWG; чтобы снизить еще один эквивалент 3 AWG, теперь требуется 16 проводников, затем 32 и так далее).

Вопрос о целесообразности создания такого кабеля-заменителя является дискуссионным и зависит от области применения (это влияет на определенные характеристики, такие как емкость кабеля, индуктивность и частоты переменного тока {аудио, радио, цифровые} приложения, которые могут вызвать размытие изображения). сигнала, если каждый проводник не имеет одинаковой длины физически и электрически), но если вы хотите использовать существующий установленный кабель, этого может быть достаточно.

Связывание кабеля в жгут (то, что вы фактически делаете) снижает способность кабеля рассеивать тепло, поэтому следует учитывать некоторый фактор безопасности (например, не используйте кабель 2x 20 AWG для питания постоянного тока, если применяется питание и требуется минимальный или указанный 17 AWG, но если требование больше 17 AWG, но меньше 20 AWG, это может быть нормально, или если тепло обычно не является проблемой, например, кабель громкоговорителя, проблемы рассеивания тепла можно игнорировать). Опять же, все зависит от приложения.

\$\конечная группа\$

2

\$\начало группы\$

На однородном проводе сопротивление определяется как: R=(p*L)/A

p = Удельное сопротивление материала

L = длина провода

A = площадь поперечного сечения

Увеличение площади за счет скручивания нескольких проводов увеличивает площадь = уменьшает сопротивление. Поскольку мощность, рассеиваемая сопротивлением (вашим проводом в данном случае), можно рассчитать с помощью: 92 * сопротивление
Это означает, что снижение сопротивления сделает ваш провод менее горячим. Если у вас слишком высокое сопротивление, провод нагревается, он может сгореть или сжечь что-то еще, в худшем случае вызвать пожар. Если ток мал, вероятно, самым раздражающим эффектом будет то, что на конце провода напряжение, которое вы подаете, уменьшится из-за сопротивления.

Я не знаю, означает ли спринклер в данном случае спринклер для пожаротушения или просто спринклер для сада. Если это оборудование для обеспечения безопасности, я бы с самого начала выбрал правильный калибр провода, чтобы не рисковать, что скрученный провод «раскрутится», и спринклер не сможет работать.

\$\конечная группа\$

5

\$\начало группы\$

Это эффективно «увеличит калибр», снизив сопротивление каждой пары двух параллельных проводников до 1/2 сопротивления одиночного проводника.

Из приведенной ниже таблицы сопротивление 20 AWG составляет 10,13 Ом на тысячу футов, поэтому 1/2 этого значения составляет 5,06 Ом на тысячу футов, что примерно соответствует 17 AWG при сопротивлении 5,054 Ом на тысячу футов.

\$\конечная группа\$

1

Можно ли соединить 2 провода разного сечения вместе?

Следует отметить, что, несмотря на возможность сращивания проводов Romex различных типов, например, от 12/2 до 12/3, , ни в коем случае нельзя сращивать вместе провода другого сечения . Калибр провода определяется величиной силы тока, которую, как ожидается, будет нести провод.

Можно ли соединить провод большего размера с проводом меньшего размера?

Сечение провода обычно зависит от предполагаемой нагрузки по току. Пока вы не потребляете слишком много тока через меньшие провода, обычно все в порядке .

Можно ли скрутить провода разного сечения?

Если медь, нет проблем, легко, да, вы можете использовать медь 12Ga, чтобы добавить к ней , она была просто перестроена. Можно использовать провод большего размера, чем требуется, код указывает только минимальный требуемый размер. Убедитесь, что вы используете проволочные гайки (или другие разъемы проводки), рассчитанные на комбинацию и количество используемых вами проводов.

Можно ли соединить провод 18 калибра с проводом 12 калибра?

НЕТ, никогда не смешивайте калибры проводов AWG , они разные по причине, и главная причина — сила тока. Конечно, это сработает, но это на 100% неправильно, и провод калибра № 18 становится плавкой вставкой и потенциально опасен для возгорания. Было бы проще использовать провод № 18, чтобы протянуть провод № 12 и сделать его правильно.

Содержание страницы

1

Можно ли добавить провод 12 калибра к проводу 14 калибра?

В любом случае, первая тема немного щекотливая, потому что это затрудняет проверку, когда все провода, идущие к панели, имеют 12 проводов, а во многих цепях тоже 14. Нет ничего против смешивания кодов размеров проводов для этих цепей, если OCPD соответствует наименьшему проводу .

Можно ли подключить провод 10 калибра 12 калибра?

Нет проблем с подключением провода 10-го калибра к проводу 12-го калибра . Следите за тем, чтобы сила тока в проводе не превышала 120 вольт. Используйте устройство защиты цепи на 20 А, чтобы убедиться в безопасности соединения. Комбинация различных манометров является совершенно безопасной и нормальной процедурой.

Как подключить разные провода к AWG?

Как соединить провода 6 различными способами

Как соединить провод 12 калибра с проводом 16 калибра?

Зачистите провод 12-го калибра так, чтобы он полностью проходил через стыковое соединение, а кончик лишь немного выступал из металлического ствола. Затем вставьте провод 16 калибра в другой конец так, чтобы он был бок о бок с проводом 12. Это даст вам сборку, необходимую для хорошего обжима.

Можно ли сращивать провода большого сечения?

Что касается вопроса, да, вы определенно можете сращивать или соединять провода для тяжелых условий эксплуатации (220 В / 200 А) вместо того, чтобы переделывать весь участок . Для этого вам понадобится сверхпрочная распределительная коробка, но да, проблем с настройкой возникнуть не должно.

Можно ли подключить провод 12 калибра к проводу 14 калибра?

Да. Это не проблема, если вы можете хорошо скрутить провода . Пигтейлы могут быть калибра 14, так как ответвленная цепь защищена выключателем на 15А.

Как соединить провода двух разных размеров?

Используйте стыковое соединение (обжимной соединитель) и убедитесь, что провод полностью вставлен. Возьмите провод большего сечения и наденьте на него кусок термоусадки, прежде чем обжимать его в стыковом соединении. Обжать с двух сторон и термоусадить.

Можно ли использовать провод 18 калибра вместо 22?

Более толстая проволока – более высокий номинальный ток и более низкое сопротивление. Электрически можно использовать 18AWG вместо 22AWG .

Что произойдет, если использовать провод не того сечения?

Использование провода неправильного сечения приводит к термостойкости, что может быстро превратиться в опасность возгорания . Примечательно, что каждый кабель рассчитан на определенное напряжение, идеально подходящее для данного приложения. Если вы используете провод неподходящего размера, он может расплавиться из-за большого протекающего тока.

Для чего можно использовать провод калибра 18?

Калибр 18 используются для низковольтных осветительных и ламповых шнуров на 10 ампер . Калибр 16 используется для легких удлинителей, поддерживающих 13 ампер. 14-й калибр применяют для светильников, ламп, осветительных цепей на 15 ампер.

Какой ток может нести провод калибра 18?

Провод 18-го калибра может выдержать около 16 ампер тока. Это один из проводов меньшего диаметра, который обычно используется для освещения низкого напряжения.

Можно ли использовать провод калибра 12 в цепи на 15 ампер?

Поскольку вероятность перегрева еще меньше, провод 12 калибра также подходит для 15-амперной цепи .

Что произойдет, если использовать провод калибра 14 в цепи на 20 ампер?

Я бы сказал, что провод 14 калибра в любом месте 20-амперной цепи равен 9.0103 не в порядке . Назначение прерывателя — отключить питание до того, как проводка перегреется. Если вы подключите несколько устройств к розетке с общим током 20 ампер, вы превысите безопасную рабочую мощность провода 14-го калибра, не отключив выключатель.

Могу ли я использовать провод 14 калибра для освещения в 20-амперной цепи?

14 AWG нельзя использовать в цепи с выключателем на 20 А . Винтовые клеммы — лучший выбор, если вы хотите поместить розетку на 15 А в цепь на 20 А с проводом 12 калибра. Можно использовать боковые клеммы.

Можно ли использовать провод калибра 8 в 15-амперной цепи?

В кодексе ничего не говорится о превышении размера провода (где вы должны изменить выключатель на 15-20 А) или увеличении его сечения только для части участка.

Как соединить очень тонкий провод?

Никогда больше не припаивайте – как ЛЕГКО соединить провода

Как соединить толстый провод?

Как обжимать провода большого сечения (наконечник кабеля аккумулятора, наконечники и кольцо…

Как соединить 4 провода с 2 проводами?

Первый вариант — использовать черный провод кабеля 12-3 в качестве горячего провода.
