Как самостоятельно заменить розетку и выключатель
Рейтинг: 5 / 5
Пожалуйста, оцените
Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5
СодержаниеКАК ПОДКЛЮЧИТЬ ВЫКЛЮЧАТЕЛЬ СВЕТА К КОРОБКЕ?МОНТАЖ РОЗЕТКИ или ВЫКЛЮЧАТЕЛЯПосмотрите видео по Установке и Подключению Розетки
Выключатель света в вашем доме внезапно выходит из строя. Это неудивительно, так как это служебный элемент, который обычно используется довольно интенсивно и регулярно.
То же самое и с электрическими розетками, которые могут прилипать к вилке или выпадать со стен.
Не зная, как подключить выключатель света, можно не беспокоиться, это не так уж и сложно.
Однако следует помнить, что любая работа, связанная с вмешательством в электрику помещения, опасна и требует соответствующей подготовки, и людям, не имеющим в ней большого опыта, не чувствующим в себе сил, следует обратиться за помощью к профессионалу.
Схема подключения выключателя и замены розетки или контакта аналогичны.
Она состоит из следующих этапов:
— отключение электричества на распределительном щите помещения,
— разборка корпуса переключателя или контакта,
— проверка того, какие провода находятся в фазе,
— подключение фазных проводов к новому переключателю или контакту,
— вся сборка в коробке и корпус в сборе.
Как видите, теоретически это не займет много времени, хотя, если это будет первый раз, вероятно, не так быстро.
Прежде всего, вы должны не забыть отключить электричество в распределительном устройстве, прежде чем начинать какие-либо действия самостоятельно.
ВНИМАНИЕ для клиентов, не чувствующих себя в силах, мы предлагаем замену розеток и переключателей, оказывая услуги в стандартном и аварийном режимах.
Мы работаем круглосуточно, а подробности предложения можно найти на этой страничке.
При поиске электрика в Минске вы можете связаться с нами круглосуточно.
КАК ПОДКЛЮЧИТЬ ВЫКЛЮЧАТЕЛЬ СВЕТА К КОРОБКЕ?
Если вы хотите подключить выключатель, сначала найдите подходящие фазные провода. Вынув из коробки розетку или выключатель, стоит вспомнить, какие провода были подключены, а есть ли еще.
Может случиться так, что фазных проводов всего два, а защитный и нейтральный проводники будут распределены в другом ящике.
Если проводов больше, их следует заизолировать изолентой.

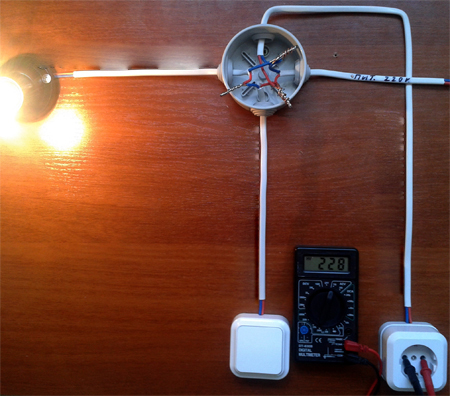

Перед тем как начать работу с кабелями, проверьте измерителем, нет ли в них напряжения.
МОНТАЖ РОЗЕТКИ или ВЫКЛЮЧАТЕЛЯ
Перед тем как приступить к монтажу, стоит подготовить острый нож. Он будет использоваться для снятия оплетки кабеля, что необходимо для закрепления конца провода в розетке или в самом переключателе.
При снятии изоляции важно не повредить другие провода, которые могут выступать. При необходимости вложите их обратно в коробку и убедитесь, что они хорошо защищены.
Завершающим этапом является установка корпуса и рамы на выключатель или розетку, в зависимости от того, как они устроены.
Убедившись, что все в порядке и что ни один кабель не остался неподключенным или незащищенным, вы можете включить питание на распределительном щите и проверить, что все подключено правильно и установка работает правильно.
Посмотрите видео по Установке и Подключению Розетки
Понравился материал? поделись им.
-
Jelektrik.By -
Статьи -
Розетки и выключатели -
Добавить комментарий
( 16 Ratings )
Как подключить розетку от выключателя и другие способы их установки
Монтаж
shishkin 0 Комментариев
Количество бытовых электроприборов постоянно увеличивается. Всякий раз, после покупки нового устройства, мы задумываемся о том, как бы удобнее его подключить. И тут выясняется, что там, где хочется его использовать, нет розетки. А на месте, где требуется установка дополнительного светильника, требуется поставить выключатель.
Можно, конечно, проложить новую электропроводку от входа в квартиру до установленного на нужном месте установочного изделия, но во что тогда превратится квартира? Сплошные заплатки на обоях на местах прокладки штроб или путаницу из пластиковых кабель-каналов. Не делать же капитальный ремонт из-за необходимости выполнить дополнительное подключение?
Есть способ сделать это проще, дешевле, быстрее. Для этого необходимо понять, как устроена квартирная электропроводка.
Устройство квартирного щитка
Электричество разбегается к потребителям квартиры по системе кабелей и соединительных коробок. А начинается все это с вводного или этажного щитка.
Для каждой квартиры внутри этажного щитка есть следующие элементы:
- пакетник;
- электросчетчик;
- автоматы;
- нулевая шинка.
Нулевая шинка является общей для отдельно взятой квартиры. Назначение ее понятно из названия: к ней подключены проводники нуля. Приходят они туда через пакетник, но иногда присоединение выполняется напрямую.
Пакетник необходим для полного снятия напряжения со счетчика и автоматов при их замене или для других ремонтных работ. От него напряжение приходит на опломбированную клеммную колодку электросчетчика, а уже с него фазный провод подключается к автоматам.
Автоматы защищают электропроводку квартиры от коротких замыканий и перегрузок. Стандартно их может быть два или три, при этом каждый питает часть электропроводки квартиры.
От квартирного щитка отходят двухжильные кабели или провода. Один проводник кабеля подключается на нулевую шинку, на другой подается фаза от автомата. Рассматриваемая электропроводка – старого образца, выполненная до выхода нового ПУЭ. Теперь кабели выполняют трехжильными, фазный и нулевой провод дополняется третьим – защитного заземления.
Устройство электропроводки квартиры

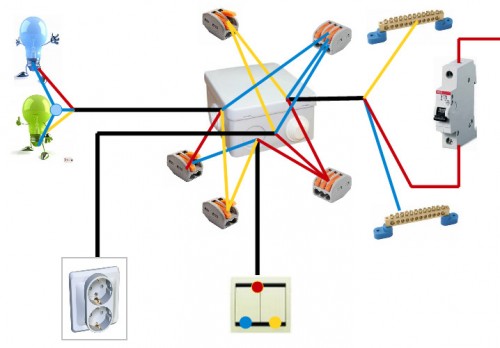

Кабель, войдя внутрь квартиры, проходит через несколько распределительных коробок. Иногда их не видно, так как эти элементы выполняют утопленными и заклеивают обоями, чтобы не портили внешний вид. Найти их под обоями можно, слегка постукивая по стене. В месте установки звук будет другой, а обои, возможно, будут слегка продавливаться.
[perelink1]
Располагаются коробки в местах разветвления распределительной сети, а также в точках подключения к ней розеток и выключателей. Кабели от розеток присоединяются к питающим кабелям параллельно: фазный проводник к фазному, нулевой – к нулевому. Таким же образом присоединяется и отходящий на следующую коробку кабель.

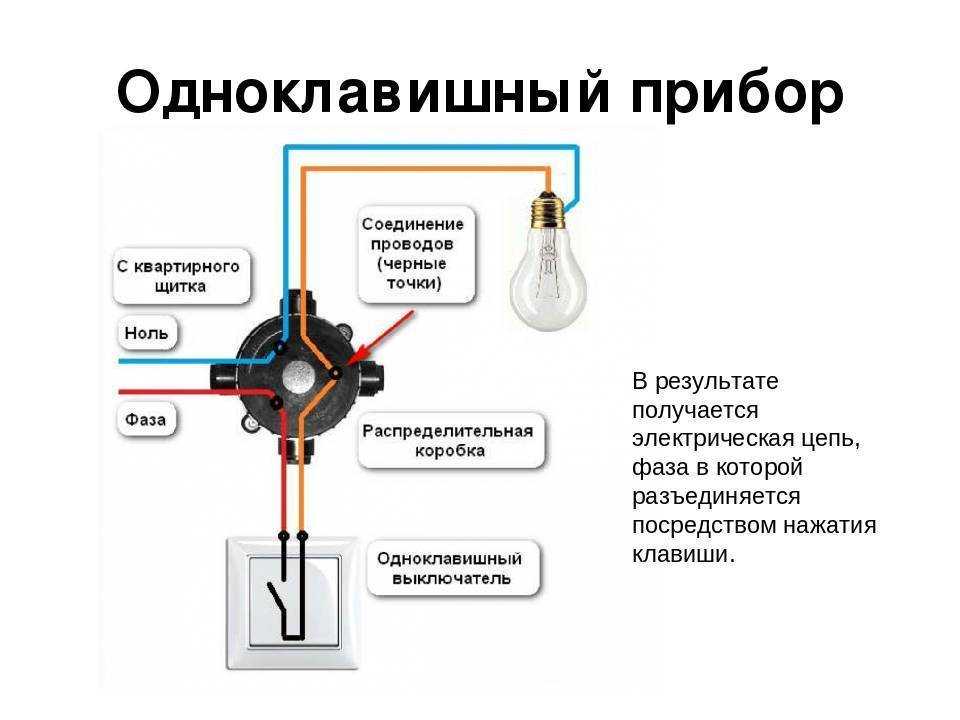

Схема освещения выполнена чуточку посложнее. Для этого к питающей сети последовательно нужно подключить два элемента: светильник и то, что его включает (выключатель либо диммер). На каждый из этих элементов от соединительной коробки тоже идут кабельные линии. Электрическая схема собирается так: фазный проводник от питающего кабеля идет по одному проводу к коммутационному элементу, по другому – возвращается назад. Затем он соединяется с одним из проводников, направляющихся к светильнику. Второй проводник линии от светильника подключается к общему нулевому проводнику соединительной коробки.
Люстра, имеющая две и более группы лампочек, подключается линией с большим количеством жил. Ровно на столько же увеличивается количество жил в кабеле между коммутационным элементом и коробкой. Иногда на подключение люстры заранее закладывается избыточное количество проводов – обычно три. При подключении только одной группы лишняя жила не используется, остается запасной.
Если электропроводка собрана в соответствии с требованиями современных ПУЭ, в ней присутствует нулевой защитный (заземляющий) проводник, то все они соединяются в коробках между собой. К ним присоединяются защитные проводники от заземляющих контактов розеток, корпусов светильников. Защитные проводники имеют желто-зеленую окраску, нулевые – синюю, а фазные – коричневую или черную.
[ads-pc-1][ads-mob-1]
А вот при коммутации сетей освещения при помощи современных кабелей варианты подключения цветных жил зависят от фантазии монтажников. Но по умолчанию фазная жила, идущая на выключатель, имеет коричневый цвет. От него фаза отправляется в коробку по синей жиле. Для двухклавишного элемента задействуется и желто-зеленый. Получается, что расцветка не будет соответствовать функциональному назначению цепи, ведь по ним пойдет потенциал фазы. А вот на светильник напряжение пойдет по проводам соответствующих правилам цветов.
А если проводка старая и вся выполнена одинаковыми проводами белого цвета? В этом случае не обойтись без однополюсного индикатора и логики. Соединение фазных проводников определяется индикатором, при этом свет нужно заранее выключить. Фазные провода на светильники найти проще всего – в соединении участвуют только два провода, на них появляется фаза при включении освещения. Оставшееся соединение принадлежит нулевым проводам.
Теперь рассмотрим варианты модернизации квартирной электропроводки. Сделаем это в порядке усложнения монтажа.
Подключение розетки к соединительной коробке
Это – самый простой способ присоединения. Для этого сначала нужно найти ближайшую соединительную коробку, вскрыть ее и найти в ней соединения нулевых и фазных проводов. Затем провести от коробки до установленной в нужном месте розетки кабель либо в гофре, либо в пластиковом кабель-канале. По возможности можно даже выполнить штробу и проложить линию скрыто.
[perelink2]
При прокладке обратите внимание, куда от коробки уходят провода. Обычно они отходят от нее либо параллельно полу, либо вертикально вниз. Здесь нельзя сверлить отверстия – можно попасть в кабель.
Затем присоедините выводы от новой кабельной линии к контактам розетки с одной стороны, и к нулевым и фазным соединениям в коробке – с другой. Не соединяйте напрямую медные и алюминиевые провода – место контакта будет окисляться и греться. Пользуйтесь соединителями WAGO, НВИ и т.п.
https://youtu.be/q-7Y6tjBClk
Подключение выключателя к соединительной коробке
Этот метод пригодится для монтажа нового светильника при условии, что рядом находится соединительная коробка. Для этого потребуется проложить два кабеля: от коробки к светильнику и от нее же – к коммутационному элементу.
Определив местонахождение нулевого и фазного соединения в коробке, собираем схему, описанную выше для выключателей освещения. Требования к соединениям и прокладке кабелей – те же, что и для подключения новой розетки.
Подключение розетки от выключателя
Перед тем, как подключить новую розетку от выключателя, потребуется решить проблему недостающего нулевого проводника. Для работы коммутационного элемента он не нужен, а вот розетка без него не заработает.
В итоге либо выключатель остается не работоспособным, так как отходящий от него проводник используется для проведения нуля к розетке. Либо протягивается дополнительный провод от коробки, что теоретически возможно только внутри полостей для электропроводки панельных домов.
Еще есть вариант использования резервного проводника, если линия к выключателю состоит из трех проводов. Но это – только при его наличии.
Замена розетки выключателем
Прелесть этого метода в том, что место установки розетки можно по необходимости использовать для размещения выключателя. Поменять само изделие не трудно, так как они полностью взаимозаменяемы. Оба провода, ранее подключенные к розеточным контактам, подключаются к установленному вместо нее коммутационному элементу.
[perelink3]
Останется только выполнить переключения в соответствующей коробке. Фазный проводник остается на месте. А вот второй провод нужно отсоединить от точки соединения нулевых проводников и соединить с одним из проводов, идущих к светильнику.
Замена выключателя розеткой
Возможна и обратная операция. В этом случае провода, использующиеся для работы выключателя, так же используются для подключения розетки.
В распределительной коробке проводник, идущий до этого от выключателя к светильнику, подключается к месту соединений нулевых проводников.
При использовании трехпроводной схемы третий провод кабеля, ранее либо не использующийся, либо участвующий в работе двухклавишного элемента, переключается на розеточный заземляющий контакт. В распределительной коробке он соединяется с защитными проводниками.
Переключатели с монтажом на плате VS Переключатели с монтажом на печатной плате
При покупке переключателей для механической клавиатуры существует два типа монтажа: на печатной плате и на плате. Выяснение различий может сбить с толку, поэтому мы объясним, что они оба означают.
Переключатели, монтируемые на печатную плату, имеют 5 контактов, а переключатели, монтируемые на плате, имеют 3 контакта. Вы можете модифицировать переключатель для монтажа на печатной плате, чтобы он подходил для монтажа на пластине, обрезав дополнительные контакты в нижней части переключателя.
Мы рассмотрим все различия между этими типами переключателей и расскажем, как модифицировать переключатели под вашу плату.
Разница между переключателями, монтируемыми на плате, и переключателями, монтируемыми на плате
Чтобы увидеть основное различие между переключателями, монтируемыми на печатной плате, и переключателями, монтируемыми на плате, посмотрите на количество контактов внизу. У переключателя, монтируемого на печатной плате, будет 5 контактов, а у переключателя, монтируемого на плате, — 3.
Что такое переключатель
, монтируемый на печатной плате?
Переключатели на печатной плате — это 5-контактные переключатели, потому что, если посмотреть на их нижнюю часть, их всего 5 штук.
Есть два металлических штифта, которые позволяют переключателю работать, два пластиковых штифта по бокам, которые обеспечивают стабильность, и средний «штифт», который больше похож на большую круглую ручку.
Переключатели могут быть припаяны и установлены непосредственно на печатной плате, что обеспечивает относительно простую установку (как показано ниже).
Переключатели также поставляются с направляющими штифтами, облегчающими установку переключателя на печатную плату. В целом, этот тип установки имеет более легкое ощущение, и клавиши будут иметь тенденцию немного больше подпрыгивать. Стиль монтажа на печатной плате обычно используется с клавиатурами меньшего размера, поскольку они имеют тенденцию меньше изгибаться и требуют меньше конструкции для удержания вместе.
Тем не менее, в современных досках наличие пластины встречается очень часто. Можно выбрать сборку клавиатуры без пластины, но стабильность переключателей определяется качеством пайки.
Что такое переключатель
с монтажом на пластине ?
Выключатели, монтируемые на пластине, называются так потому, что для них требуется пластина. Эти переключатели имеют только 3 контакта внизу: два металлических контакта и среднюю круглую ручку. У них отсутствуют стабилизирующие штифты. Здесь на помощь приходит пластина. Пластина стабилизирует каждый переключатель и уменьшает раскачивание из стороны в сторону при каждом нажатии клавиши (как показано ниже). Монтаж на пластине включает установку коммутаторов на металлическая пластина над печатной платой. Затем переключатели припаиваются к печатной плате после помещения в металлическую пластину. Пластина позволяет клавиатуре чувствовать себя более усиленной и стабильной с более тяжелым ощущением. Эти пластины часто используются с большими клавиатурами для обеспечения большей поддержки, поскольку из-за дополнительного размера клавиатура имеет тенденцию больше изгибаться. Выключатели на плате горячей замены Переключатели имеют одно существенное отличие от исполнения, монтируемого на печатную плату, они не нуждаются в дополнительных направляющих штифтах , поскольку они устанавливаются в пластину, а не непосредственно на печатную плату. Имейте в виду, что после того, как вы припаяете переключатели, пластину будет очень трудно снять . Вам нужно будет снять переключатели, чтобы снять пластину, и снова припаять каждый переключатель обратно к печатной плате. Если вы планируете вносить множество модификаций и изменений, этот стиль может вам не подойти. В целом клавиатуры на пластинах более качественные и служат дольше. Некоторым людям нравится ощущать этот способ крепления, потому что он делает клавиши более устойчивыми и менее шаткими . Просто имейте в виду, что эта конфигурация обычно дороже из-за дополнительных компонентов и сборки. Давайте подробнее рассмотрим 3-контактные и 5-контактные переключатели. Один тип переключателя не обязательно лучше другого. Однако, если вы монтируете переключатели без пластины, то поддержка ваших переключателей будет меньше. Схема 5-контактного переключателя Из-за отсутствия усиления клавиатура будет ощущаться более шаткой и менее стабильной. Если вы неуклюжий машинист или вам нравится ощущение очень стабильной клавиатуры, вы можете добавить пластину в свою сборку. Схема 3-контактного переключателя Но в целом, клавиатура с монтажом на печатной плате дешевле в сборке, поскольку не требует дополнительной усиливающей пластины, а некоторым может показаться, что ее проще собрать. Многие платы с горячей заменой поддерживают преимущественно 3-контактные переключатели. В этом отношении может быть полезным наличие 3-контактных переключателей. Если вы создаете клавиатуру на заказ, это не проблема, потому что вы можете выбирать, какую печатную плату вы в конечном итоге будете использовать. Даже если вы купили 5-контактные переключатели, но хотите поместить их на 3-контактную плату, их легко установить. Как мы уже говорили ранее, единственная разница между 5-контактными и 3-контактными переключателями заключается в количестве торчащих ножек. Используя кусачки для ногтей, кусачки, ножницы для кутикулы или другие обычные инструменты, которые могут быть у вас дома, вы можете отрезать две пластиковые боковые ножки. Использование кутикулы для обрезки пластиковых ножек Не обрезайте металлические штифты, так как они необходимы для работы переключателя и отправки сигналов на ваш компьютер. Что такое печатная плата?
Давайте быстро проясним некоторые различия. Печатная плата — это основа вашей клавиатуры, все начинается здесь и строится на этой части. Подобно материнской плате компьютера, операции клавиатуры начинаются с печатной платы. Переключатели припаяны к печатной плате и посылают электрические импульсы при нажатии клавиш. Существует несколько различных типов печатных плат, и все они имеют свои преимущества и особенности. Мы кратко рассмотрим их, чтобы вы лучше поняли, как они работают. Обычно это вариант по умолчанию при покупке специальной механической клавиатуры. Если в описании ничего не сказано, скорее всего, это паяемая печатная плата. Припаянная печатная плата означает, что вам нужно припаять переключатели при сборке механической клавиатуры. Скорее всего, у них есть 5-контактные разъемы для установки переключателей на печатной плате. Если сомневаетесь, то будет фото самой пластины. На рисунке ниже показана плата для пайки, которая поддерживает 5-контактные переключатели. Большая ручка каждого переключателя входит в большой трюм. Два пластиковых штифта идут с обеих сторон. И металлические штифты идут сверху. Два маленьких отверстия внизу предназначены для светодиодов, если вы решите их припаять. Печатная плата с возможностью горячей замены поставляется с предустановленными разъемами для горячей замены. Они могут поставляться от различных брендов, таких как Gateron, Kailh и Outemu. Они позволяют устанавливать переключатели, не припаивая и не отпаивая их. Это отличный вариант для новичков, которые плохо знакомы с миром механических клавиатур и не хотят вкладывать средства в паяльное оборудование. Они выгодны, потому что позволяют экспериментировать с разными переключателями. На приведенном выше рисунке показаны разъемы с возможностью горячей замены. Одним из недостатков розеток с горячей заменой является то, что они могут быть повреждены чрезмерным усилием при замене выключателей. Это означает, что вам придется припаять их обратно к печатной плате, чтобы они снова заработали. Благодаря нашему многократному опыту горячей замены, нам еще ни разу не удалось повредить нашу печатную плату или вытащить разъемы. Печатные платы с возможностью «горячей» замены могут поддерживать 5-контактные или 3-контактные переключатели. Однако они всегда монтируются на пластине, потому что розетки недостаточно стабилизируют переключатели без пластины или пайки, чтобы удерживать их на месте. Печатная плата со сквозным отверстием — это форма печатной платы, которую можно припаивать, требующую дополнительной работы с вашей стороны. Вам нужно впаять диоды, резисторы, разъем USB и многое другое. Эти сборки обычно ориентированы на более продвинутых сборщиков клавиатур с опытом пайки. Это также может быть интересным проектом. Эти сборки обычно представляют собой 5-контактные печатные платы, а пластина не является обязательной, хотя обычно ее можно приобрести вместе с печатной платой в комплекте. Клавиатуры со сквозными отверстиями также поставляются с подробными инструкциями по сборке, поэтому, даже если вы новичок и хотите попробовать, вы можете это сделать. Крепление на пластину добавляется поверх печатной платы для дополнительной поддержки, что помогает предотвратить изгибание клавиатуры и обеспечивает дополнительную устойчивость. Не каждая клавиатура имеет эту часть. В этом заключается основное различие между двумя типами монтируемых конфигураций выключателей, независимо от того, имеют они эту пластину или нет. В следующем списке представлены все распространенные материалы. Это не исчерпывающий список, потому что всегда есть новые материалы, испытываемые в качестве пластин. Многие изготовленные на заказ механические клавиатуры, после того как они проданы, размещают файлы табличек онлайн. Это для людей, которые хотят использовать ЧПУ или печатать свои собственные пластины для использования на своей клавиатуре. Двумя наиболее распространенными материалами для пластин являются алюминий и латунь. Несмотря на то, что пластины изготавливаются из различных материалов, лучше всего попробовать их и посмотреть, что подойдет именно вам. Различные переключатели и материалы корпуса также влияют на общий звук и ощущения от клавиатуры. Алюминиевые пластины являются наиболее распространенными, их можно увидеть на готовых клавиатурах, а также на изготовленных по индивидуальному заказу. Широко доступен и легко режется. Алюминий обеспечивает прочную пластину, которая не прогибается в клавиатуре. Это умеренно жесткий материал. Латунь более жесткая, чем алюминий. Со временем, без обработки, латунь со временем окисляется и тускнеет. Некоторые пользователи заметили, что латунь басовитая и громкая. Однако другие заметили минимальную разницу между латунью и алюминием. Поликарбонат представляет собой пластиковый материал. Углеродное волокно очень легкое и прочное. Это позволяет гибкости при наборе текста / играх, что обеспечивает ощущение бодрости. Видео-сравнение смотрите здесь. В нем сравниваются пластины из разных материалов на одной и той же клавиатуре, чтобы исключить внешние факторы, такие как разный материал корпуса, разные переключатели, разное окружение, разные колпачки клавиш и т. д. Монтаж на пластине VS Монтаж на печатной плате
Пластина также придает клавиатуре большую жесткость и помогает лучше защитить все.
5-контактные и 3-контактные переключатели
Преобразование 5-контактных переключателей в 3-контактные
Различные типы печатных плат
Паяная печатная плата
Печатная плата с возможностью горячей замены
Печатная плата со сквозным отверстием
Есть много видео, которые вы можете посмотреть и следить за ними.
Что такое тарелка?
Различные материалы пластин
Помимо этого, заказчик должен найти исходные материалы и построить свою тарелку.
Алюминий
Латунь
Поликарбонат
Тем не менее, он также имеет басовый звук. Пластины из поликарбоната допускают изгиб и упругость по всей печатной плате.
Углеродное волокно
Заключение
Переключатели на печатной плате в этом руководстве. Они отличаются в основном количеством контактов в нижней части переключателя, будь то 5-контактный или 3-контактный.
Однако количество контактов не имеет большого значения, потому что вы можете просто отрезать лишние пластиковые контакты, если ваша печатная плата поддерживает только 3-контактный способ монтажа.
Мы также объяснили преимущества создания клавиатуры с пластиной по сравнению с системой крепления на печатной плате, такие как различия в ощущениях, качестве и жесткости.
Существует несколько различных типов печатных плат, каждый из которых предлагает уникальный опыт печати и функции, которые действительно показывают глубину этого увлекательного хобби.
Надеюсь, это поможет, удачной печати!
Определение напряжения и силы тока выключателя, вилки, розетки и розетки
Как определить правильный ток и номинал напряжения для выключателя, Розетки , розетки и вилки и т. д. ?
Выключатели, розетки, вилки, розетки, соединители, УЗО и т. д. разработаны и рассчитаны на различные номиналы, имеющие разные электрические характеристики. Номинальные характеристики переключателей зависят от множества факторов, например, материала и класса изоляции, используемых для контактов переключателя, размера и расстояния между контактами, конкретного применения и т. д.
Существует два основных номинала переключателя:
- Номинальный ток: Номинальный ток в амперах, указанный на паспортной табличке переключателя, показывает максимальную силу тока, которую переключатель может выдержать в подключенной цепи.
- Номинальное напряжение: Это максимальное напряжение, которое может быть использовано и установлено в цепи.
Давайте посмотрим, каковы правила и нормы, касающиеся номинала переключателя и как выбрать правильный размер переключателя в зависимости от допустимого тока и напряжения.
- Сообщение по теме: Как подобрать автоматический выключатель нужного размера? Калькулятор выключателя и примеры
Содержание
Номинальный ток переключателя в амперах:
Все выключатели, выключатели, вилки, розетки, разъемы, провода и т. д., имеющие два номинала силы тока.
Максимальный безопасный ток: выключатели, вилки, выключатели, соединители, провода и т. д. имеют безопасный максимальный ток.
- Максимальный ток: Максимальный номинальный ток переключателя 15 А составляет 15 А, т. е. он может быть установлен в цепи с максимальным током нагрузки 15 А.
Максимальный номинальный ток зависит от напряжения цепи и никогда не должен превышать точного номинального тока. Если он превысит, он расплавит и сварит контакты переключателя, и переключатель будет бесполезен. Отсутствие выключателя может привести к повреждению подключенного устройства и даже вызвать опасный пожар. Проще говоря, переключатель на 15 А не следует использовать для тока нагрузки 20 А.
Как правило, бытовые и бытовые устройства работают от цепей нагрузки 15 А (калибр 14), но иногда устройства на 20 А (калибр 12) также используются в случае однофазного питания 120 В переменного тока. В основном цепи на 30 А (10 калибр) используются для питания 240 В переменного тока в зависимости от мощности нагрузки, например, водонагревателей и т. д. – Решенные примеры
Большинство бытовых устройств рассчитаны на 15 А, но иногда может подойти устройство на 20 А.
- Максимальный безопасный ток: A 30 А Максимальный безопасный ток переключателя составляет 24 А. то есть он может быть установлен в цепи с максимальным током нагрузки 24 А, например, в цепи водонагревателя с выключателем на 30 А, при токе нагрузки 24 А или ниже. Его можно рассчитать следующим образом:
Безопасный максимальный ток: Максимальный ток x 80%
Учебники по подключению соответствующих переключателей:
- Как подключить переключатели последовательно?
- Как подключить переключатели параллельно?
Пример: Какова максимальная безопасная сила тока в амперах для переключателя на 15 А?
Решение:
- Безопасный максимальный ток = максимальный ток x 0,8
- Максимальный безопасный ток = 15 А x 0,8
- Максимальный безопасный ток = 12 А
Это означает, что переключатель на 15 А можно безопасно использовать при токе нагрузки 12 А. Хотя переключатель на 15А можно использовать для точного выключателя на 15А при непостоянной (неодновременной) нагрузке. В то время как в случае постоянной нагрузки, переключатель на 15 А следует использовать для цепи нагрузки не более 12 А.
Если номинальный ток одинаков для 120 В и 240 В, значение нагрузки в вольт-амперах (ВА) и ваттах (Вт) может отличаться. например:
- 20А, максимальное безопасное значение тока переключателя 120В составляет 16А. Нагрузка в ваттах, которую может безопасно выдержать этот переключатель = 16 А x 120 В = 1920 Вт.
- Если номинальный ток такой же, а мы увеличиваем напряжение до 240 В, то = 16 А x 240 = 3840 Вт. (Примечание. Это расчет для примера. Используйте выключатели, вилки и розетки на 30 А при напряжении питания 240 В.
- Точно так же безопасный максимальный ток для переключателя на 15 А составляет 12 А, а нагрузка, которую может выдержать этот переключатель, составляет 12 А x 120 В = 1440 Вт.
Связанные калькуляторы:
- Калькулятор размеров проводов и кабелей в AWG
- Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
Номинальное напряжение переключателя в вольтах:
Номинальное напряжение переключателя показывает максимально допустимое напряжение цепи, в которой переключатель должен использоваться для различных нагрузок.
Выключатель может быть рассчитан на переменное напряжение, постоянное напряжение или и то, и другое с разными значениями и силой тока. Например, переключатель может быть рассчитан на 240 В переменного тока, 230 В переменного тока, 15 А, 120 В постоянного тока, 20 А и т. д. Перед установкой прочтите руководство пользователя или данные на паспортной табличке переключателя.
Напряжение питания никогда не должно превышать номинальное напряжение переключателя. Другими словами, если мы подключим выключатель 120В на 500В, приложенное напряжение может перескочить через разомкнутые контакты (и перегреться из-за перенапряжения) цепи и подключить нагрузку к напряжению питания. Это также приведет к возникновению искры, что может привести к возгоранию. Выключатель разомкнет цепь и остановит работу, если ток превысит предел из-за чрезмерного напряжения по сравнению с номинальным напряжением. Короче говоря, переключатели с номиналом 120 В и 230 В не следует использовать для 240 и 480 В соответственно.
- Связанный пост: Как определить размер заземляющего проводника, заземляющего провода и заземляющих электродов?
Сколько выключателей, розеток и розеток можно установить в цепях 15А и 20А?
- Для безопасной и бесперебойной работы к цепи 15А следует подключить одну розетку.
- Чтобы узнать безопасное количество розеток или розеток, назначьте 1,5 А для каждой из них следующим образом.
- Цепь 20 А / 1,5 А = 13 Количество розеток и розеток.
- Цепь 15 А / 1,5 А = 10 Количество розеток или розеток.
Для цепей на 15 А и 20 А используйте провода калибра 14 и 12 соответственно. В случае наружных работ, прачечных, кухонь, ванных комнат или зон с водой рекомендуется использовать GFCI и прерывающие розетки для максимальной защиты.
- Сообщение по теме: Как подключить одноэлементный водонагреватель и термостат?
Размеры АВР и разъединителей
Номинальные параметры разъединителя
В соответствии со статьей и разделом NEC-430:
- Подходящий размер разъединителя должен быть равен или больше 115% двигателя полный ток нагрузки.
- Если мы рассматриваем номинальную мощность в л.с. или ватт для разъединителя, номинальная мощность в л.с. (или ватт) разъединителя должна быть равна или больше номинальной мощности двигателя в л.с. или ваттах при номинальном напряжении.
Автоматический ввод резерва (АВР) Номинальные параметры
Пример: Каков правильный размер АВР для трехфазной сети переменного тока мощностью 210 кВт, 208 В?
Решение:
- Ток в трехфазных цепях переменного тока = I = P / (V x √3
- I = 210 кВт / (208 В x 1,732)
- I = 583 Ампер.
Вы можете использовать автоматический ввод резерва на 600 А (три полюса) для тепловых нагрузок 210 кВт.
- Связанный пост: Как подключить автоматическое и ручное переключение и переключатель переключения — (1 и 3 фазы)
Правила NEC и IEC о номинальных характеристиках переключателей
- 14 Провод калибра 14 следует использовать для выключателя, вилки или розетки на 15 А и бытовой нагрузки, такой как цепи освещения.
- Провод калибра 12 следует использовать для выключателя на 20 А.
- 10 следует использовать для выключателя на 30 А (в основном 240 В) и автоматического выключателя на 30 А.
- Выключатель или вилка, рассчитанные на 15 А, 120 В, могут использоваться в цепи нагрузки макс. 15 А, 120 В.
- Выключатель или розетка, рассчитанные на 15 А, 120 В, не могут использоваться в цепи нагрузки 20 А, 120 В.
- Выключатель на 20 А, 120 В можно использовать в цепи нагрузки 15 А и 20 А, 120 В.
- Использование выключателя или розетки 120 В в цепи 240 В и наоборот запрещено правилами.
- Выключатель на 240 В можно использовать только в цепи 120 В, если номинальный ток соответствует току нагрузки.
- Недопустимо использовать выключатель 120 В или вилку на 240 В, даже если номинальный ток подходит.
- Переключатели могут быть подключены и подключены к фазному (фазному или линейному) проводу. т.е. только фазный провод должен быть отключен через переключатель ВКЛ/ВЫКЛ подключенной цепи.
- Подключение переключателя к нейтральному проводу запрещено правилами.
- Выключатель на 15 А, 120 В можно использовать в цепи 20 А, 120 В от распределительного щита.
- Выключатель на 20А, 120В нельзя использовать в бытовой сети 15А, 120В.
- 15А (нагрузка) можно подключать к розетке 20А, но не наоборот.
- Переключатель большого размера — это нормально, но номинал меньше, чем ток нагрузки, что может привести к расплавлению контактов переключателя.
- Для различных уровней защиты проектировщик и электрик должны выбрать соответствующий переключатель с классом защиты IP в соответствии со стандартом IEC 60529.такие как IP60, IP65 и IP67 и т. д.
- Переключатель, рассчитанный на 10 А, 120 В переменного тока, предназначенный для чисто резистивной нагрузки, может использоваться на 6 А, 120 В переменного тока для индуктивной нагрузки, что не влияет на ожидаемый срок службы переключателя, т. е. 100 000 операций или 25 000 циклов в обоих случаях.
Провод калибра
Устройства
Добавить комментарий
