Можно ли подключить стиральную машину без заземления: Как правильно заземлить стиральную машину своими руками – 2 способа

Как правильно заземлить стиральную машину своими руками – 2 способа

Стиральные машины облегчают быт, но используя их, следует обезопасить свое взаимодействие с полезным прибором. К тому же, правильно установленная техника живет дольше и реже подводит. Как заземлить стиральную машину, если нет заземления в квартире? Ответы — в статье.

Внимание: Использовать все способы заземления, перечисленные ниже, без специального образования не рекомендовано! Попытки самостоятельно заземлить стиральную машину опасны для техники, а также для здоровья и жизни пользователя!

Зачем заземлять стиральную машину

Рекомендуется заземлять любую электротехнику, используемую в помещении. Особенно внимательным стоит быть к оборудованию, расположенному в местах с высокой влажностью – на кухне и, тем более, в ванной комнате.

При эксплуатации могут возникать такие риски использования стиральной машины:

1. Если человек соприкасается  с проводящими ток деталям системы отопления или водопровода и внешними стенками неисправной машины, то он  «включается» в электросеть и пропускает через себя ток. При этом страдают все ткани по ходу движения электричества.
2. Даже без прикосновения к предметам можно ощутить неприятный разряд при контакте с машиной. При повышенной влажности в помещении, разлитой на полу воде и обуви, не обладающей изоляционными свойствами, сохраняется риск замыкания цепи.
3. У электроприборов, не имеющих заземления, часто возникают нарушения в электронных системах, что значительно сокращает срок эксплуатации.

Мы уже писали: Чем отличается стиральная машинка автомат от полуавтомата

Основные способы заземления стиралки

Если подключение проводится в квартире либо доме с электроснабжением в три провода (нулевой, фазный и заземляющий проводник), то нет необходимости в каких-либо дополнительных электромонтажных работах.

В большинстве помещений смонтирована устаревшая схема электроразводки из двух проводников. И вопрос о том, как заземлить стиральную машину, если нет заземления, возникает у каждого, кто задумывается о безопасности членов своей семьи.

Формально эксплуатация стирального устройства, как CANDY RO4 1274DXH5\1-S, в такой ситуации возможна, но гарантии при аварийном замыкании фазы на внешние детали прибора ни один из производителей не даст.

Читайте: Как работает стиральная машина

Как заземлить стиралку в ванной

Распространены несколько вариантов заземления стиральной машины в ванной, причем некоторые из них довольно спорны:

1. Подсоединение кабеля, идущего от обшивки стиралки к системам водоснабжения, газоснабжения, подачи тепла либо армирующим элементам конструкции стен. Способ чреват коррозией металла в месте подключения, а при пробое на кожух агрегата под напряжением в 220 Вольт окажется весь стояк. К тому же, после замены на нижерасположенных этажах старых коммуникаций на пластиковые, установленное заземление стиралки в квартире теряет смысл.
2. Метод выравнивания потенциалов. Подключение заземляющего контакта на вилке машинки, например, Beko WRE6512BWWPT, ко всем металлическим коммуникациям в помещении. При пробое фазы на проводящие делали машинки происходит выравнивание потенциалов и при одномоментном прикосновении к ней и трубам ощущается довольно неприятное, но не смертельное пощипывание. Но при этом разряд теперь будут ощущать не только владельцы неисправной машины, но и их соседи.

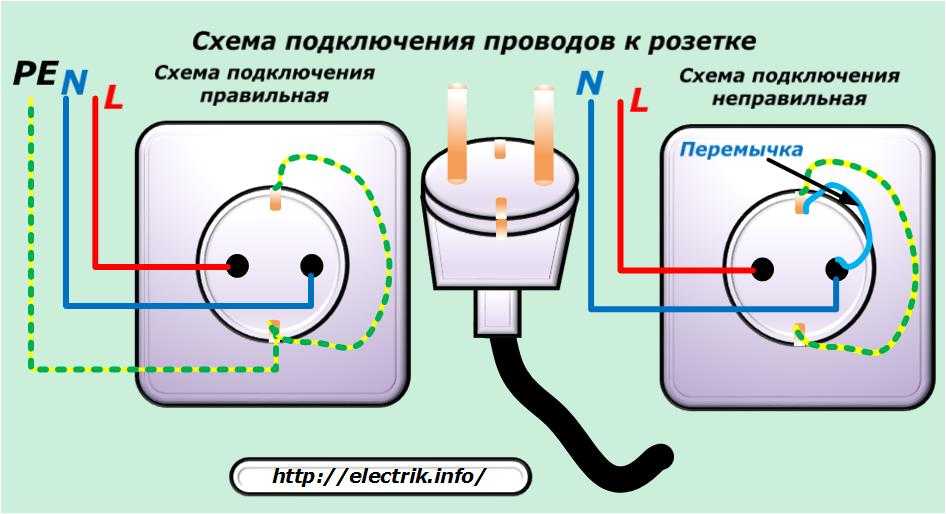

3. Способ защитного зануления. При этом от выделенной для машинки розетки с тремя клемами («евророзетки») дополнительно протягивается одножильный кабель, который крепится к корпусу электрощитка отдельным (!) болтом или шиной.

Третья схема часто встречается в новостройках, но требует регулярного надзора и обслуживания. При пробое фазы на корпус зануление превращает его в короткое замыкание с последующим срабатыванием устройства защиты и отключением поврежденного оборудования от сети. Причем важно именно проведение провода к щиту, а не подсоединение непосредственно в розетку ввиду практически тотального износа сетей и риска отгорания рабочего нуля в щитке или подвальном помещении.

Самый эффективный способ заземления

Напрашивается вывод, что ни один из описанных способов не даст стопроцентной гарантии безопасности. Более того, жизнь обитателя многоквартирного дома напрямую зависит от добросовестности сотрудников коммунальных служб и творческого подхода соседей к монтажу.

Правильным решением будет дополнение смонтированного контура заземления аппаратом, производящим аварийное выключение:

• выделенный автомат в электрощите;
• устройство защитного выключения (УЗО), установленное рядом с машинкой.

Рекомендуем: 7 секретов использования бытовых приборов

Необходимо устанавливать только те модели УЗО, которые изготовители создали специально для стиральных машин, например, для Gorenje W7523/S1.

Как заземлить стиральную машину, этапы

Объем работ будет зависеть от исходного состояния сетей и потребует совершения нескольких последовательных действий.

Как обезопасить машинку в квартире

Все манипуляции необходимо проводить в следующем порядке:

• проведение линии в штробе, пластиковом коробе либо под плинтусом;
• укрепление выделенного автомата;
• монтаж УЗО;
• монтаж розетки с заземлением.

Организация заземления в частном доме

Жильцам частного сектора перед воплощением перечисленных выше пунктов лучше обустроить на улице в грунте полноценный контур и завести в здание, подключив к электрощитку или сразу к розетке.

Полезно знать: 4 возможности оборудования жилья техникой

Для безопасной работы стиральной машины, например, LG FH0B8ND, рекомендуется выполнить выделенную линию трехпроводным кабелем из меди, с сечением не менее 2,5 мм². Проводник защитного зануления прокладывается без подсоединения к приборам автоматической защиты. Проводку из алюминия из-за ломкости жил и изоляции желательно убрать из-за возможности ложной активации УЗО.

Как выбрать мощность переключателя

С учетом мощности современных стиралок, как LG F2V9GW9P, в среднем 2000–2500 Ватт, монтируется автоматический переключатель от 10 до 16А и устройство защитного отключения с показателем тока утечки в 10мА. Это позволит в ситуации замыкания включить защиту за период меньший, чем 0,4 сек. За указанный период потребитель не успеет пострадать.

Без зануления защиты ампераж будет недостаточным для срабатывания устройства автоотключения, и прикосновение к кожуху машинки будет болезненным. Если кабель эксплуатируется много лет, для минимизации ложных отключений лучше использовать устройство, рассчитанное на ток утечки в 30 мА.

В тему: Как выбрать стиральную машину

Сравнение способов и требуемые инструменты

Для работы, как правило, можно обойтись следующим набором инструментов:

• отвертки, в том числе индикаторная;
• нож;
• пассатижи;
• инструменты для зачистки и обжимки провода.

Ниже — сравнение способов заземления, их недостатки и достоинства.

Ошибки во время монтажа

Если ошибочно заменить полярность, например, при простом перевороте кабелей, на обшивке стиралки, может возникнуть потенциал фазы, опасный для окружающих. Касание к машинке и контакт с заземленными коммуникациями может привести к печальным последствиям.

Для удобства монтажа окрас проводов делают разноцветным: нулевая жила — голубая, фазная — коричнево-красная, а заземляющая — желто-зеленая.

Скручивать жилы надо строго по парам с использованием схемы.

Еще одна распространенная ошибка — подключение к неподходящим заземлителям. Соединение с водопроводными, канализационными или отопительными трубами не дает полного контакта с потенциалом земли. Наличия металлических конструкций у соседей снизу может и не быть. Цепь будет разорвана. Или внутри электросети может возникнуть аварийная ситуация.

Стиральная машина без заземления, допустимо ли?

Используя машину для стирки вещей без заземления, многие перестают обращать внимание на это. Но работа техники в таких условиях может сказаться не только на длительности «жизни» стиралки, но и на здоровье окружающих. Высокая влажность, проблемы с изоляцией, нестабильность энергоподачи могут быть фатальными. Поэтому пользоваться техникой без заземляющей системы крайне нежелательно.

Вывод

Заземление корпуса стиральной машины критично не только для сохранности устройства, но и для окружающих. Конечно, лучше всего пригласить электромонтажника. Но для лиц, знакомых с основами физики и электромеханики, будет просто создать вышеописанную систему.

Заземление стиральной машины — как своими руками сделать заземление стиральной машинки в ванной частного дома, квартиры

Вопрос о том, как заземлить стиральную машину, рано или поздно возникает у большинства семей. Если одни пользователи не обращают внимания на легкие удары током, которые получают от своей машинки, то другие сразу настораживаются и стремятся исправить эту ситуацию.

Зачем нужно заземлять стиральную машину

Вопреки распространенному мнению, током бьются не только старые стиральные машинки, но и совершенно новые устройства. Легкое покалывание, которое чувствует человек, прикасаясь к машинке, и есть слабый электрический разряд.

Мастера утверждают, что заземлять все технические устройства в квартире нужно обязательно. Особенно это касается ванной комнаты. В ванной всегда повышенная влажность, но при этом помещение наполнено электрическими бытовыми приборами и розетками — это потенциальная опасность для жильцов квартиры. Стиральную машину необходимо заземлить по следующим причинам:

• не заземленное устройство будет бить током хозяев (на корпусе не заземленной стиральной машинки образуется напряжение в 110 вольт)
• многие не заземленные современные машинки быстрее ломаются

Заземление перенаправляет электрический ток в заземлитель, опасность удариться током становится минимальной. Заземление позволяет снизить напряжение до безопасного для человека уровня. Главная задача мастеров — сделать защитный контур, который предупредит опасность.

При работе нужно учитывать ряд важных аспектов:

• нельзя использовать трубы водопровода как заземлитель (раньше многие делали заземление, соединяя ванну с водопроводными или канализационными трубами, но теперь специалисты не советуют так поступать). Со временем трубы могут износиться, тогда возникнет протечка. Кроме того, многие соседи по стояку меняют металлические трубы на пластиковые, что может сделать такое заземление напрасным. Самовольное и неграмотное присоединение может стать причиной несчастных случаев — вы можете покалечить не только себя, но и соседей
• также нельзя использовать трубы отопления
• надо сделать повторное заземление при соединении нулевых проводников

Для подключения заземления своими руками вам понадобится следующий набор инструментов:

• пассатижи
• инструмент для зачистки и обжима проводов
• отвертка с индикатором

Как подключить заземление стиральной машины своими руками

В первую очередь отключите источник питания. Затем проверьте целостность изоляции проводов. Если изоляция нарушена, то на корпусе стиральной машинки может образоваться напряжение до 220 вольт — это очень опасно, будьте осторожны.

В этой ситуации разумнее будет выполнить установку автоматического защитного отключения. Это предотвратит удар током. Еще один разумный вариант — защитное заземление корпуса. Можно применить эти способы защиты одновременно для большей надежности.

В большинстве современных домов заземление предусмотрено в проекте. В ванных также подключен дополнительный заземляющий контур. В проводке встроен третий провод. Но почти во всех домах советской постройки нет заземляющего устройства. Если в доме нет заземления и проводки с третьим проводом, нужно выбирать из двух путей:

• создать заземляющий контур
• сделать зануление

В первом случае один конец одножильного провода надо обязательно закрепить на корпусе машинки, а другой — на стояке. Сделайте заземляющий контур. Выведите провод по стене, а затем соедините с вертикальным стальным заземлителем, вбитым или вдавленным в землю. Но этот способ не подойдет тем, кто живет в многоэтажном, а не в частном доме.

Если вы выбираете зануление машинки, нужно вывести трехжильный провод от электрощитка, а затем выполнить установку розетки с заземлением. На нулевом проводе нужно закрепить специальные шины. Розетка будет соединяться с щитком с помощью трехжильного провода.

Если вы делаете заземление в старом доме, то вы компенсируете отсутствие третьего провода. Два провода при этом питающие, они будут рабочими для электротехники, третий провод будет служить защитным занулением. На нем не должно быть разрывов. Если произойдет короткое замыкание, заземление останется на корпусе электроприбора.

Если ваша розетка не влагозащищенная, если у нее нет крышки, то лучше установить ее не в ванной комнате, а в более сухом помещении квартиры.

Какого цвета провода заземления

Чтобы правильно сделать заземление стиральной машинки в квартире, необходимо хорошо разбираться в проводах заземления. Провода изготавливают разных цветов, чтобы их было невозможно перепутать:

• красный цвет — фазный провод
• синий — нулевой
• желто-зеленый — заземляющий

Но встречаются также белые или бесцветные провода. Заземляющая жила в этом случае будет средним проводом. С такой маркировкой проводов мастеру гораздо труднее сделать ошибку. Соединяя провода, не меняйте их цвет. Соединяйте красный провод с красным, синий — с синим и т.д. Заземляющий провод необходимо подсоединить на клемму заземления.

Разводка по дому

Чтобы развести электропроводку по дому, необходим медный провод заземления и розетка с заземлением. Один конец провода мастер заводит под болт шины распределительного щита, другой — на заземляющий контакт розетки.

Когда вы будете включать стиральную машинку, воспользуйтесь отверткой-индиактором. С помощью этого инструмента удобнее всего проследить заземление. Прижмите отвертку к металлической поверхности. Если индикатор загорелся — техника не заземлена.

Все работы с электротехническими приборами должны быть выполнены с учетом нормативов и установок, изложенных в постановлении «Электрооборудование жилых и общественных зданий».

Вы легко найдете в интернете фото и видео мастеров, которые объясняют и показывают, как правильно делать заземление стиральной машины в квартире или частном доме. Эти материалы помогут вам прояснить детали, если вы сомневаетесь в том или ином процессе подключения. Вы также можете посмотреть схемы подключения — они находятся в открытом доступе.

Если вы не разбираетесь в электробезопасности, если у вас нет опыта работы с заземлением, лучше доверить эту работу профессионалам. Помните, что неосторожность может привести к плачевным последствиям для вас и для тех, кто живет рядом — вы можете спровоцировать удар током или возгорание.

Лучше всего поручить все работы профессиональным электрикам с уровнем доступа по электробезопасности. Уровень доступа говорит о квалификации, знаниях и умениях мастера. Кроме того, такой специалист будет нести ответственность за выполненные работы. Если вы сделаете заземление самостоятельно, без уведомления сетевой организации, вся ответственность за возможные аварии будет лежать только на вас.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Подключение стиральной машины без заземления

Подключение крупной бытовой техники к электросети должно быть выполнено правильно. К электрическим коммуникациям, имеющим заземление, подключаются мощные потребители энергии, к которым относятся стиральные машины. Однако в большинстве квартир, не говоря уже о частных домах, заземление либо вовсе отсутствует, либо выполнено некачественно. Разберемся, как подключить стиральную машину к электричеству по всем нормам и правилам?

Зачем это нужно?

При покупке и дальнейшем подключении стиральной машины необходимо позаботиться о безопасной эксплуатации агрегата. Если машина установлена ​​неправильно, велика вероятность получить удар током даже при легком прикосновении к корпусу. Также включение в сеть без заземления может привести к выходу из строя электроники СМА, ремонт которой будет затруднен.

На что следует обратить внимание? Современные автоматы предназначены для подключения к трехпроводной электрической сети, имеющей не только фазный и нулевой провод, но и заземляющий контакт. В старых домах двухпроводная проводка, включающая только ноль и фазу.

Стиральные машины комплектуются сетевым фильтром, его назначение – устранение нежелательных скачков электрического тока выше 50 Гц. Этот фильтр напрямую соединен с корпусом стиральной машины. Если подключить автомат к сети в квартире с двухфазной проводкой, то на стенах автомата с сетевым фильтром возникнет дифференциальный ток 110 вольт. А если учесть, что автоматы обычно устанавливаются в санузле или санузле, то есть в помещениях с повышенной влажностью, то вероятность получить удар током только возрастает.

Именно в связи с этими обстоятельствами заземление просто необходимо. Разберемся, как это организовать, обеспечив тем самым безопасность использования стиралки.

Ищем вариант подключения

В старых домах, оборудованных несовременными электрокоммуникациями, существует несколько способов организации заземления автомата. Итак, основные варианты заземления блока:

• подготовка отдельной электрической точки, подключаемой к электрощиту с заземлением;
• УЗО соединение;
• подключение корпуса машины к домовым коммуникациям или радиаторам отопления;
• организация системы уравнивания потенциалов бытовых приборов;
• Разработка индивидуального контура заземления (актуально для частных домов).

Способ, предлагающий подвести грозотрос к водопроводной или канализационной трубе, очень эффективен, но имеет ряд существенных недостатков. Во-первых, это может привести к быстрому износу трубы, аварийной протечке и, как следствие, затоплению соседей снизу. Та же участь ждет и радиаторы. Во-вторых, этот метод запрещен правилами электробезопасности, поэтому от его использования на практике лучше отказаться.

Подключаемся к электросети правильно

Отличным вариантом будет подключение к электрощиту, имеющемуся в каждом многоквартирном доме. Если нет заземления, отличным решением будет вывод отдельного трехжильного провода из распределительного щитка именно для стиральной машины. Проводить кабель необходимо аккуратно и правильно, подключая провода к соответствующим шинам, так как если перепутать контакты, можно спровоцировать короткое замыкание. Другой, более легкий, но менее безопасный и эстетичный способ – снять медный кабель с заземляющего провода и закрепить его на корпусе стиралки.

Следующим правильным способом организации заземления при подключении автомата является установка устройства защитного отключения. Принцип работы УЗО заключается в обнаружении утечки тока и быстром срабатывании дифавтомата. Благодаря работе УЗО пользователь будет защищен от поражения электрическим током в случае возникновения аварийной ситуации. Другими словами, защитное устройство считывает изменение напряжения в фазном и нулевом проводах и автоматически отключает участок защищаемой электрической сети.

Соединение УЗО и дифавтомата — самый эффективный и надежный способ из всех предложенных, полностью отвечающий требованиям электробезопасности.

Действие созданной системы уравнивания потенциалов будет заключаться в следующем: все бытовые приборы, имеющие металлический корпус, объединяются с токопроводящими приборами. Это приводит к равномерному распределению потенциала между устройствами и сводит к минимуму риск поражения пользователей электрическим током. Такая схема примитивна, поэтому построить ее можно самостоятельно.

Немного сложнее будет установить стиральную машину в частном доме, оборудованном двухпроводной проводкой без заземления. Здесь нужно заземлить как стиральную машину, так и всю конструкцию. Для этого вам придется построить собственную схему, подключить к ней заземляющий кабель и кинуть его на распределительный щит . Как это сделать?

У стены дома необходимо вырыть углубление в виде треугольника с одинаковыми сторонами длиной не менее 3 метров и глубиной около 0,5 м. Одна вершина должна смотреть прямо в стену здания. Три стержня высотой три метра вбиты в землю во всех трех вершинах треугольника. Штифты соединяются металлической проволокой. От образовавшейся цепи выкопайте небольшую канавку под заземляющий кабель и подсоедините провод к электрощиту. После этого конструкция засыпается грунтом. Именно таким способом лучше всего организовать заземление в частном доме.
