Розетка для электроплиты: виды, установка и подключение

Для кухни керамическая плита является одним из самых главных бытовых приборов. Розетка для электроплиты и духового шкафа должна отвечать многим требованиям безопасности, т. к. неправильная установка может стать причиной короткого замыкания или даже пожара.

Подготовка щитовой

Силовые розетки и вилки для электроплит обязательно должны быть заземленными, т. к. эти силовые коммуникации являются областью повышенной опасности. В большинстве квартир и домов до 50-х годов постройки заземление не устанавливалось, поэтому стоит пригласить профессионального электрика для консультации. Также проследите за тем, чтобы штепсельная розетка была оснащена специальной клеммой заземления.

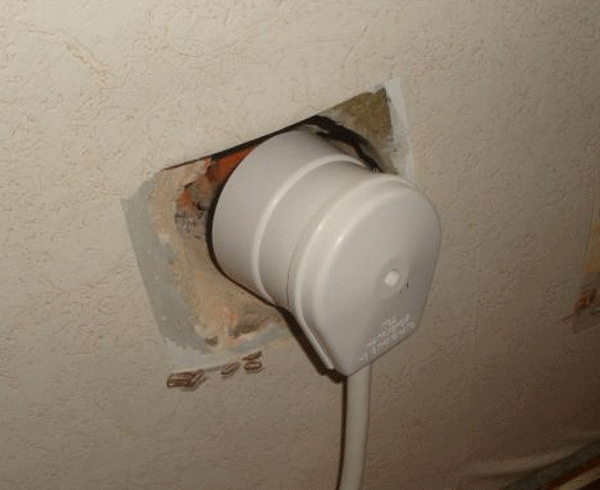

Фото — силовая розетка в разобранном виде

Важные требования к электрической сети и проводке:

Для подключения розетки нужно обязательно использовать отдельный защитный автомат – он устанавливается перед счетчиком и необходим для дополнительного контроля работы этого электрического прибора. Оптимальным вариантом будет, если силовая розетка будет подключена через дополнительный щиток – это оградит проводку от перегрузок;
Провод, подведенный к розетке, должен иметь сечение больше, чем 6 мм²;
Согласно требованиям ПУЭ проводка в помещении должна быть медной, старая советская алюминиевая не подойдет. При необходимости потребуется полностью её менять;
Если проводка однофазная, то провод должен иметь три жилы, если трехфазная – то пять;
Электрическая розетка и кабель подбираются исходя из характеристики сети и параметров конкретной электроплиты;
Стационарная плита не нуждается в дополнительной защите при помощи УЗО тем более, что это устройство может успешно заменить автоматический защитный выключатель.

Монтаж розетки для электроплиты Electrolux и других марок может осуществляться на любой поверхности, устойчивой к нагреванию и не распространяющей горение (покрытие под ГВЛ, бетон, кирпич). Древесина и сайдинг-панели не подходят.

Как выбрать

Классификация этих устройств производится по техническим характеристикам, типу установки и размеру. С техническими параметрами все понятно, отводы могут иметь различную силу тока и допустимую мощность. По виду розетки для электроплиты бывают трех видов: скрытой установки, накладные, комбинированные.

Скрытая установка – монтаж подрозетника осуществляется в отверстие в стене, за счет этого рабочая поверхность отвода полностью скрыта. Это значительно повышает безопасность и герметичность изделия;
Фото — типы
Накладные – в отличие от встраиваемой установки, они монтируются поверх отводов. Это более удобный вариант, если не хотите делать дыру в стене, то они будут видны над стеной. Кроме этого, несколько снижается их герметичность, под корпус может попасть влага, пыль и жир, которые часто оказываются на кухонных стенках;
Комбинированные. Они представляют собой боле сложные модели скрытых. Помимо монтажа подрозетника в отверстие стены они защищены дополнительно крышкой, благодаря чему встроенные контакты защищены от воздействия внешних агрессивных факторов.

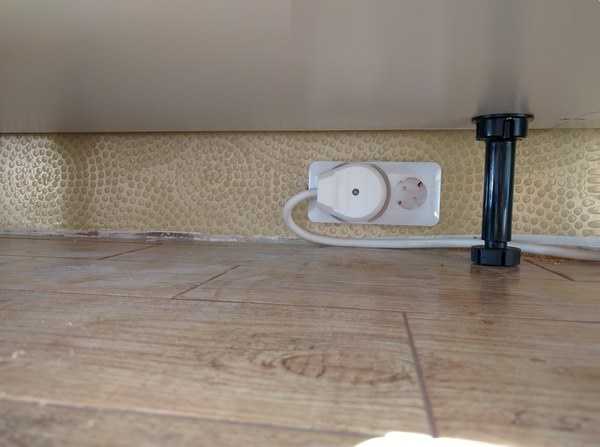

По конструктивному исполнению модель может быть двойная и одинарная. Профессиональные электрики рекомендуют устанавливать двойные с более высокой мощностью, чем нужно плите. Тогда при необходимости можно будет установить дополнительно духовой шкаф, холодильник, вытяжку или другие электроприборы.

Фото — план разводки проводки на кухне

Видео: как подключить электроплиту

Установка и подключение

Подключить розетку для электроплиты можно своими руками, без использования услуг профессиональных электриков. Если Вы учли все требования, озвученные в ПУЭ 7, и выбрали нужный тип этого устройства, то можно начинать монтаж.

Фото — схема подключения

Инструкция, как пошагово установить розетку для электроплиты 32 А и 40 А в сеть 220 В (1 фазная) и в 380 В (3 фазная):

И внутренняя, и наружная модели соединяются напрямую через клеммы плиты. Чтобы получит к ним доступ, нужно открутить крышку сзади электроприбора и снять защиту;
Соединение производится только между контактами одного цвета (если используется цветовая маркировка). Для однофазной сети требуется фазу (провод красного цвета) подключить к клеммам, между которыми целесообразно дополнительно установить специальные перемычки;
Иногда вместо перемычек применяются петли из провода подходящего диаметра, в среднем он должен быть более 6 мм;
При этом для установки отвода в силовую сеть 380 не требуется использовать перемычки. Провода фазы напрямую соединяются с клеммами. Следите за соответствием порядкового номера и цветовой маркировки;
Если вилка имеет контакт заземления, то переходник также подключается к земле. Для этого установите на самую верхнюю клемму (РЕ) провод заземления, как на фото ниже.
Фото — клемма заземления

Также иногда возникают ситуации, когда нужно перенести розетку для электроплиты из одного места в доме в другое. Перенос производится аналогично разводке проводки. Вам понадобится схема электропроводки, по которой нужно сделать новые отверстия в стенах. После подготовки проема нужно достать провода из старого места и осторожно их перетянуть в новое. Возможно, потребуется воспользоваться дополнительным отводом.

Фото — принцип соединения контактов

На новое место устанавливаете подрозетник с евророзеткой и подключаете её так же, как и в инструкции выше.

Обзор цен

Купить обычную розетку под электроплиту марки Legrand, Schneider Electric и т. д. можно в любом городе России, Беларуси и других стран СНГ. Наибольшей популярностью пользуются модели Simon, Легранд, Прима РА. Рассмотрим, сколько стоит комплект (вилка + розетка) марки Прима РС-32 ампера:

Город	Цена, рубли
Самара	405
Екатеринбург	400
Киев	420
Воронеж	400
Москва	420

Как перенести розетку в другое место: видео и способы

Статья
Видео

Для того чтобы перенести розетку в другое место в панельном либо кирпичном доме, не нужно быть опытным электриком и иметь специальный инструмент. Существует несколько простых методов, которые позволят осуществить перенос, не разрушая отделку стен – без штробления и пыли. Также можно сделать полноценную замену линии от распределительной коробки, если новое место установки розетки гораздо дальше, чем было. Далее мы рассмотрим простые инструкции электромонтажных работ, наглядные видео уроки и, конечно же, ошибки, которые не следует допускать!

Способ №1 – Использование шлейфа
Способ №2 – Удлинение провода
Способ №3 – Вывод новой линии

Способ №1 – Использование шлейфа

Наверное, наиболее небезопасный из всех вариантов, т.к. в этом случае от старой электрической «точки» создается перемычка к новому месту подключения. В результате Вы не то чтобы переносите розетку вниз или вверх, Вы просто создаете рядом еще одну.

Преимущество такого метода заключается в том, что в результате Вы будете иметь новую розетку и в то же время сможете оставить старую. К тому же затраты материалов на то, чтобы самостоятельно перенести розетку, сводятся к минимуму.

Однако недостатков Вы получите гораздо больше:

Соединение шлейфом является весьма ненадежным и крайне не рекомендуется правилами ПУЭ.
Провод от точки к точке будет проложен горизонтально, что также крайне опасно (мы привыкли, что разветвление к выключателям и другой фурнитуре проводиться только вертикально). По своей забывчивости можно случайно нарваться на поражение током, если, к примеру, Вы решите просверлить отверстие в стене. Чтобы такого не произошло, рекомендуем перед тем, как перенести розетку, выполнить поиск электропроводки в стене.
Токовая нагрузка на розетки возрастет, т.к. две точки будут соединены между собой единым шлейфом. Если Вы подключите в обе розетки мощные электроприборы (к примеру, электроплиту и СВЧ-печь), проводка может выйти из строя и как следствие – короткое замыкание.

Наглядно увидеть процесс подключения шлейфа Вы можете на данной видео инструкции:

Использование перемычки

Кстати, соединение шлейфом может иметь еще одно весомое преимущество – провод не обязательно укладывать в стене. Можно самостоятельно перенести розетку открытым способом, применяя кабельный канал. Также в этом случае более предпочтительно использовать накладную модель изделия, что позволит осуществить перенос на другое место не штробя бетонную стену! Такой вариант используют чаще всего для того, чтобы красиво перенести розетку на шкаф в кухне либо на балкон.

Способ №2 – Удлинение провода

Второй способ самостоятельно перенести розетку в квартире – просто продлить электрическую линию к новой штробе. В этом случае придется разрушить стену, но все же данный вариант более правильный, чем первый.

Технология выглядит следующим образом:

Отключаем автоматический выключатель розеточной группы.
Индикаторной отверткой проверяем отсутствие тока на клеммах.
Снимаем декоративную крышку и вытягиваем корпус из штробы.
Перфоратором создаем штробу к новой точке подключения.
Удлиняем линию, скрепляя жилы между собой скруткой либо другим способом соединения проводов.
На месте старой штробы устанавливаем распределительную коробку и укладываем в нее место скрепления жил.
Устанавливаем подрозетник и подключаем розетку к сети.

Вот так можно осуществить простой перенос розетки со штроблением на другую стену либо даже в пол (иногда используется и такой вариант). Обращаем Ваше внимание на то, что удлинять кабель необходимо кабелем точно такого же сечения и металла изготовления. Если Вы не знаете, какой диаметр старых жил, рекомендуем ознакомиться с инструкцией по определению сечения кабеля.

Видео урок по удлинению кабеля

Также может возникнуть более простая ситуация — розетку нужно перенести ближе к распределительной коробке и провод придется не наращивать, а укорачивать. В этом случае все проще – создаем новую штробу, укорачиваем линию и осуществляем монтаж изделия.

Главная ошибка, которую могут допускать электрики при использовании этого метода – соединение удлиненного провода закладывается в старую штробу подрозетника и замазывается алебастром. Так делать категорически запрещается, т.к. в этом случае доступ к соединителям будет закрыт, хотя они выходят из строя чаще, чем цельный участок электросети!

Способ №3 – Вывод новой линии

Ну и наиболее безопасный и надежный метод переноса электрической розетки – добавление провода от распределительной коробки. В этом случае придется потратить больше времени и сил, но, как мы уже сказали, так будет правильно! К тому же новое ответвление провода позволит перенести изделие даже на противоположную стену.

Итак, сначала Вам необходимо будет отключить электричество в доме, после чего демонтировать старую линию вместе с розеткой. Штроба замазывается раствором и вместо нее создается новая, ведущая с одной стены на другую либо даже к другой комнате сквозь стену (на Ваше усмотрение). Далее кабель укладывается в созданное углубление, ведется к новому подрозетнику, где и подключается к сердцевине.

Как Вы видите, ничего сложного нет, проблема лишь в том, что придется самому разрушать отделку стен, что не особо логично после капитального ремонта. Вот мы и перечислили все наиболее популярные способы. Надеемся, что теперь вы знаете, как перенести розетку в другое место своими руками!

Видео урок по удлинению кабеля

Использование перемычки
