Проектируя электропроводку в помещении, начинать надо с расчета силы тока в цепях. Ошибка в этом расчете может потом дорого обойтись. Электрическая розетка может расплавиться под действием слишком сильного для нее тока. Если ток в кабеле больше расчетного для данного материала и сечения жилы, проводка будет перегреваться, что может привести к расплавлению провода, обрыва или короткого замыкания в сети с неприятными последствиями, среди которых необходимость полной замены электропроводки – еще не самое плохое.

Знать силу тока в цепи надо и для подбора автоматических выключателей, которые должны обеспечивать адекватную защиту от перегрузки сети. Если автомат стоит с большим запасом по номиналу, к моменту его срабатывания оборудование может уже выйти из строя. Но если номинальный ток автоматического выключателя меньше тока, возникающего в сети при пиковых нагрузках, автомат будет доводить до бешенства, постоянно обесточивая помещение при включении утюга или чайника.

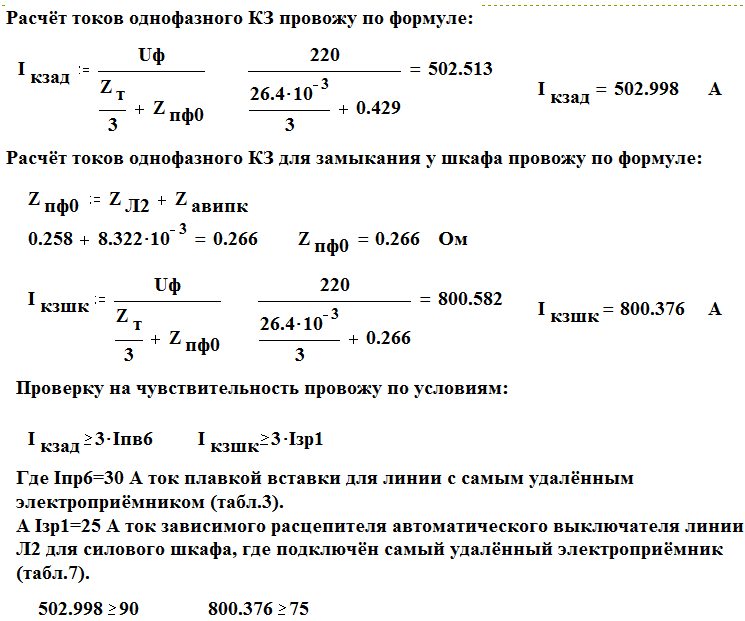

Формула расчета мощности электрического тока

Согласно закону Ома, сила тока(I) пропорциональна напряжению(U) и обратно пропорциональна сопротивлению(R), а мощность(P) рассчитывается как произведение напряжения и силы тока. Исходя из этого, ток в участке сети рассчитывается: I = P/U.

В реальных условиях в формулу добавляется еще одна составляющая и формула для однофазной сети приобретает вид:

I = P/(U*cos φ),

а для трехфазной сети: I = P/(1,73*U*cos φ),

где U для трехфазной сети принимается 380 В, cos φ – это коэффициент мощности, отражающий соотношение активной и реактивной составляющих сопротивления нагрузки.

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Для современных блоков питания реактивная компонента незначительна, величину cos φ можно принимать равной 0,95. Исключение составляют мощные трансформаторы (например, сварочные аппараты) и электродвигатели, они имеют большое индуктивное сопротивление. В сетях, где планируется подключение подобных устройств, максимальную силу тока следует рассчитывать с использованием коэффициента cos φ, равного 0,8 или рассчитать силу тока по стандартной методике, а потом применить повышающий коэффициент 0,95/0,8 = 1,19.

Подставив действующие значения напряжения 220 В/380 В и коэффициента мощности 0,95, получаем I = P/209 для однофазной сети и I = P/624 для трехфазной сети, то есть в трехфазной сети при одинаковой нагрузке ток втрое меньше. Никакого парадокса тут нет, так как трехфазная проводка предусматривает три фазных провода, и при равномерной нагрузке на каждую из фаз она делится натрое. Поскольку напряжение между каждым фазным и рабочим нулевым проводами равно 220 В, можно и формулу переписать в другом виде, так она нагляднее: I = P/(3*220*cos φ).

Что такое УЗО в электрике: разновидности, принцип работы

Подключение двухклавишного выключателя: схемы, советы, инструкция

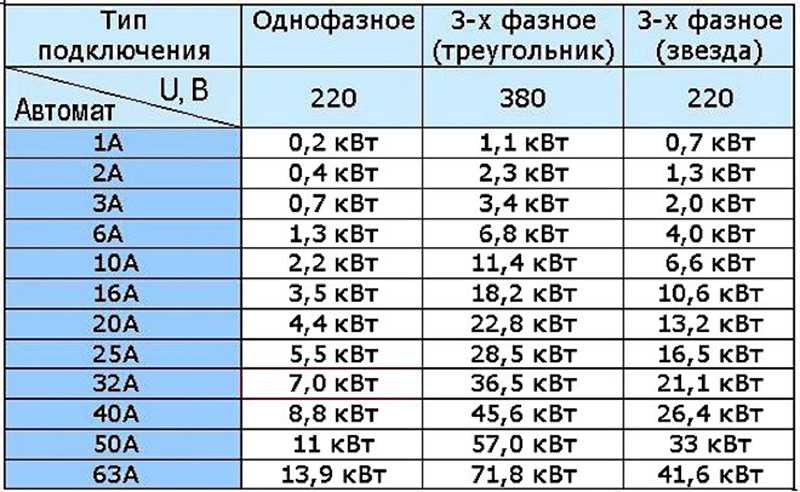

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

• 6 А – 1,2 кВт;
• 8 А – 1,6 кВт;
• 10 А – 2 кВт;
• 16 А – 3,2 кВт;
• 20 А – 4 кВт;
• 25 А – 5 кВт;
• 32 А – 6,4 кВт;
• 40 А – 8 кВт;
• 50 А – 10 кВт;
• 63 А – 12,6 кВт;
• 80 А – 16 кВт;
• 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

• электросауна (12 кВт) — 60 А;
• электроплита (10 кВт) — 50 А;
• варочная панель (8 кВт) — 40 А;
• электроводонагреватель проточный (6 кВт) — 30 А;
• посудомоечная машина (2,5 кВт) — 12,5 А;
• стиральная машина (2,5 кВт) — 12,5 А;
• джакузи (2,5 кВт) — 12,5 А;
• кондиционер (2,4 кВт) — 12 А;
• СВЧ-печь (2,2 кВт) — 11 А;
• электроводонагреватель накопительный (2 кВт) — 10 А;
• электрочайник (1,8 кВт) — 9 А;
• утюг (1,6 кВт) — 8 А;
• солярий (1,5 кВт) — 7,5 А;
• пылесос (1,4 кВт) — 7 А;
• мясорубка (1,1 кВт) — 5,5 А;
• тостер (1 кВт) — 5 А;
• кофеварка (1 кВт) — 5 А;
• фен (1 кВт) — 5 А;
• настольный компьютер (0,5 кВт) — 2,5 А;
• холодильник (0,4 кВт) — 2 А.

Как подключить проходной выключатель: схемы подключения

Расчет сечения кабеля по мощности: практические советы от профессионалов

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Онлайн расчет мощности тока для однофазной и трехфазной сети

Для корректной работы формы расчета, дробовые числа нужно вводить через точку «.»

Тип сети:
1-фазная сеть 3х-фазная сеть Характер нагрузки:
Активная Реактивная Мощность, Вт:
Напряжение, В:

Результат:
Ток, A:

Поделиться:

Онлайн калькулятор расчета тока трехфазной сети

На данной странице представлен онлайн калькулятор для расчета тока из напряжения в трехфазной сети

Формула расчета тока трехфазной сети: (I = P/(1,73*U*cos φ)

Где
I – ток в Амперах;
Р – мощность, кВт;
1,73 – корень из 3;
U – линейное (межфазное) напряжение, согласно гост ГОСТ 32144-2013, принимается равным 380 вольт;
cos φ – выбирается из паспорта оборудования или на основании СП 256. 1325800.2016;

Онлайн калькулятор для расчета тока в трехфазной сети

Укажите расчетную мощность нагрузки в килоВаттах (кВт)
Введите в это поле мощность в килоВаттах (кВт)

Укажите коэффициент мощности (cosφ)*

Введите в это поле коэффициент (cosф)
*Значение cosφ принимается равным:
от 0,95 до 1 — для бытовых электросетей
от 0,75 до 0,85 — для промышленных электросетей

Ток трехфазной сети:

0 Ампер(а)

Электроснабжение

• Проектирование электроснабжения
• Электроснабжение предприятий
• Электроснабжение магазина
• Проектирование ТП и КТП
• Электроснабжение квартиры
• Механизация строительства
• Электроснабжение жилых домов
• Проектирование освещения
• Проект заземления
• Реконструкция ТП

Сети связи

• Проектирование ВОЛС
• Проектирование СКС
• Проектирование СКУД
• Монтаж СКУД
• Проектирование ЛВС
• Монтаж структурированной кабельной системы

АПС

• Монтаж АПС
• Проектирование АПС
• Проектирование СОУЭ

Автоматика

• Автоматизация техпроцессов
• Автоматизация процессов
• Проектирование АСУ ТП
• Проектирование систем диспетчеризации
• Проектирование систем автоматики

Проектирование электроснабжения

Проектирование СКС

Проектирование диспетчеризации

Проектирование АПС

Пожарная безопасность стадионов

Среди общественных зданий, сооружений спортивные, физкультурно-оздоровительные объекты выделяются повышенной…

подробнее

Монтаж слаботочных систем.

ч.2

Слаботочные системы — это локальные сети, работающие на безопасном уровне для жизни человека. Благодаря…

подробнее

Освещение в квартире

Правильная организация освещения в квартире служит основным фактором создания теплой атмосферы уюта и комфорта, в которую…

подробнее

Расчет освещения строительной площадки

 Электрическое освещение строительных площадок осуществляют с помощью стационарных и передвижных инвентарных…

подробнее

Как считать электрическую мощность?

Чтобы обеспечить нормальное функционирование электрической проводки, необходимо ещё на этапе проектирования правильно рассчитать…

подробнее

Виды аварийного освещения

При проектировании системы освещения, часто проектировщики не верно классифицируют на виды системы…

подробнее

Трехфазная электроэнергия | Передача электроэнергии

Похоже, JavaScript отключен или заблокирован в вашем текущем браузере. Отключенный JavaScript значительно снижает функциональность нашего сайта, поэтому, чтобы вы могли наслаждаться наилучшей работой в Интернете, мы рекомендуем вам снова включить JavaScript или отключить любые надстройки, блокирующие JavaScript, которые вы могли установить ранее. Вы можете узнать, как включить JavaScript в своем браузере, перейдя на http://activatejavascript.org. А пока, если у вас есть какие-либо вопросы или вы просто предпочитаете оформить заказ по телефону, позвоните нам по бесплатному номеру 1-833-3CABLEORG (1-833-322-2536) — мы будем рады помочь.

ОТ: CableOrganizer.com

Трехфазная электроэнергия является распространенным способом передачи электроэнергии. Это тип многофазной системы, в основном используемый для питания двигателей и многих других устройств. Трехфазная система использует меньше материала проводника для передачи электроэнергии, чем эквивалентные однофазные, двухфазные системы или системы постоянного тока при том же напряжении.

•
  Комбинированный набор IDEAL 35-926 Twist-A-Nut
•
  Идеальный тестер вращения трехфазного двигателя
•
  Klein Tools® Тестер напряжения и целостности цепи

В трехфазной системе по трем проводникам цепи текут три переменных тока (одной и той же частоты), которые достигают своих мгновенных пиковых значений в разное время. Принимая один проводник за эталон, два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока. Эта задержка между «фазами» обеспечивает постоянную передачу мощности в каждом цикле тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, в то же время поддерживая однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не используется нейтральный провод, поскольку нагрузки могут быть просто подключены между фазами (соединение фаза-фаза).

Три фазы обладают свойствами, которые делают их очень востребованными в системах электроснабжения. Во-первых, фазные токи имеют тенденцию компенсировать друг друга и в сумме равняться нулю в случае линейной сбалансированной нагрузки. Это позволяет исключить нулевой провод на некоторых линиях; все фазные проводники пропускают один и тот же ток и поэтому могут быть одинакового размера для сбалансированной нагрузки. Во-вторых, передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает уменьшить вибрации генератора и двигателя. Наконец, трехфазные системы могут создавать магнитное поле, вращающееся в заданном направлении, что упрощает конструкцию электродвигателей. Третий — это самый низкий фазовый порядок, демонстрирующий все эти свойства.

Большинство бытовых нагрузок однофазные. Как правило, трехфазное питание либо вообще не входит в жилые дома, либо там, где оно есть, оно распределяется на главном распределительном щите.

На электростанции электрический генератор преобразует механическую энергию в набор переменных электрических токов, по одному от каждой электромагнитной катушки или обмотки генератора. Токи представляют собой синусоидальные функции времени, все с одной и той же частотой, но со смещением во времени, что дает разные фазы. В трехфазной системе фазы расположены на одинаковом расстоянии друг от друга, что дает разделение фаз на одну треть цикла. Частота сети обычно составляет 50 Гц в Азии, Европе, Южной Америке и Австралии и 60 Гц в США и Канаде (но более подробную информацию см. в разделе «Системы сетевого питания»).

Генераторы выдают напряжение в диапазоне от сотен вольт до 30 000 вольт. На электростанции трансформаторы «повышают» это напряжение до более пригодного для передачи.

После многочисленных преобразований в сети передачи и распределения мощность окончательно преобразуется в стандартное сетевое напряжение ( т.е. «бытовое» напряжение). Возможно, в этот момент мощность уже была разделена на одну фазу или она все еще может быть трехфазной. Там, где понижающее напряжение трехфазное, выход этого трансформатора обычно соединен звездой со стандартным сетевым напряжением (120 В в Северной Америке и 230 В в Европе и Австралии), являющимся фазно-нейтральным напряжением. Другая система, обычно встречающаяся в Северной Америке, состоит в том, чтобы иметь вторичную обмотку, соединенную треугольником, с центральным отводом на одной из обмоток, питающих землю и нейтраль. Это позволяет использовать трехфазное напряжение 240 В, а также три различных однофазных напряжения (120 В между двумя фазами и нейтралью, 208 В между третьей фазой (известной как верхняя ветвь) и нейтралью и 240 В между любыми двумя фазами). быть доступным из того же источника.



•
  Коробки для неметаллических корпусов
•
  Коробка FSR404 4×4
•
  Набор инструментов техника черного ящика

В большом оборудовании для кондиционирования воздуха и т. д. используются трехфазные двигатели из соображений эффективности, экономичности и долговечности.

Нагреватели сопротивления, такие как электрические котлы или отопление помещений, могут быть подключены к трехфазным системам. Аналогичным образом может быть подключено электрическое освещение. Эти типы нагрузок не требуют характеристики вращающегося магнитного поля трехфазных двигателей, но используют преимущества более высокого уровня напряжения и мощности, обычно связанные с трехфазным распределением. Системы люминесцентного освещения также выигрывают от уменьшения мерцания, если соседние светильники питаются от разных фаз.

Большие системы выпрямителей могут иметь трехфазные входы; результирующий постоянный ток легче фильтровать (сглаживать), чем выходной сигнал однофазного выпрямителя. Такие выпрямители можно использовать для зарядки аккумуляторов, процессов электролиза, таких как производство алюминия, или для работы двигателей постоянного тока.

Интересным примером трехфазной нагрузки является электродуговая печь, используемая в сталеплавильном производстве и при рафинировании руд.

В большинстве стран Европы печи рассчитаны на трехфазное питание. Обычно отдельные нагревательные элементы подключаются между фазой и нейтралью, чтобы можно было подключиться к однофазному источнику питания. Во многих регионах Европы однофазное питание является единственным доступным источником.



•
  Комплекты биметаллических коронок
•
  Интеллектуальный гибочный станок Greenlee 855GX™
•
  IDEAL Twister® 341® Соединитель желтовато-коричневого провода

Иногда преимущества трехфазных двигателей делают целесообразным преобразование однофазного питания в трехфазное. Мелкие потребители, такие как жилые дома или фермы, могут не иметь доступа к трехфазному электроснабжению или могут не захотеть платить за дополнительную стоимость трехфазного обслуживания, но все же могут захотеть использовать трехфазное оборудование. Такие преобразователи могут также позволять изменять частоту, позволяя регулировать скорость. Некоторые локомотивы переходят на многофазные двигатели, приводимые в действие такими системами, даже несмотря на то, что входное питание локомотива почти всегда является либо постоянным, либо однофазным переменным током.

Поскольку однофазная мощность падает до нуля в каждый момент, когда напряжение пересекает ноль, а трехфазная подает мощность непрерывно, любой такой преобразователь должен иметь способ хранения энергии в течение необходимой доли секунды.

Одним из методов использования трехфазного оборудования с однофазным питанием является использование вращающегося преобразователя фаз, представляющего собой трехфазный двигатель со специальными пусковыми устройствами и коррекцией коэффициента мощности, который обеспечивает сбалансированное трехфазное напряжение. При правильной конструкции эти вращающиеся преобразователи могут обеспечить удовлетворительную работу трехфазного оборудования, такого как станки, от однофазной сети. В таком устройстве накопление энергии осуществляется за счет механической инерции (эффект маховика) вращающихся компонентов. Внешний маховик иногда находится на одном или обоих концах вала.

Вторым методом, который был популярен в 1940-х и 50-х годах, был метод, который назывался «метод трансформатора». В то время конденсаторы были дороже трансформаторов. Таким образом, автотрансформатор использовался для подачи большей мощности через меньшее количество конденсаторов. Этот метод хорошо работает и имеет сторонников даже сегодня. Использование метода имени трансформатора отделило его от другого распространенного метода, статического преобразователя, поскольку оба метода не имеют движущихся частей, что отличает их от вращающихся преобразователей.

Другой метод, который часто пытаются использовать, — это устройство, называемое статическим преобразователем фазы. Этот метод запуска трехфазного оборудования обычно используется с двигателями, хотя он обеспечивает только 2/3 мощности и может привести к перегреву двигателей, а в некоторых случаях и к перегреву. Этот метод не работает, когда задействованы чувствительные схемы, такие как устройства с ЧПУ, а также нагрузки индукционного и выпрямительного типа.

Изготавливаются устройства, создающие имитацию трехфазного тока из трехпроводного однофазного питания. Это делается путем создания третьей «субфазы» между двумя проводниками под напряжением, в результате чего фазовое разделение составляет 180 ° — 90° = 90°. Многие трехфазные устройства будут работать в этой конфигурации, но с меньшей эффективностью.

Преобразователи частоты (также известные как полупроводниковые инверторы) используются для обеспечения точного управления скоростью и крутящим моментом трехфазных двигателей. Некоторые модели могут питаться от однофазного источника питания. ЧРП работают, преобразовывая напряжение питания в постоянный ток, а затем преобразуя постоянный ток в подходящий трехфазный источник для двигателя.

Цифровые фазовые преобразователи — это новейшая разработка в технологии фазовых преобразователей, в которой используется программное обеспечение в мощном микропроцессоре для управления полупроводниковыми силовыми коммутационными компонентами. Этот микропроцессор, называемый цифровым сигнальным процессором (DSP), контролирует процесс фазового преобразования, постоянно регулируя входные и выходные модули преобразователя для поддержания сбалансированной трехфазной мощности при любых условиях нагрузки.



•
  Анализатор качества электроэнергии PowerSight PS4500
•
  Катушки для хранения шнура и кабеля для тяжелых условий эксплуатации — 200–425 футов

• Трехпроводное однофазное распределение полезно, когда трехфазное питание недоступно, и позволяет удвоить нормальное рабочее напряжение для мощной нагрузки.
• Двухфазное питание, как и трехфазное, обеспечивает постоянную передачу мощности на линейную нагрузку. Для нагрузок, которые соединяют каждую фазу с нейтралью, при условии, что нагрузка имеет одинаковую потребляемую мощность, двухпроводная система имеет ток нейтрали, который больше, чем ток нейтрали в трехфазной системе. Кроме того, двигатели не являются полностью линейными, а это означает, что, несмотря на теорию, двигатели, работающие от трех фаз, имеют тенденцию работать более плавно, чем двигатели, работающие от двух фаз. Генераторы на Ниагарском водопаде установлены в 189 г.5 были самыми большими генераторами в мире в то время и представляли собой двухфазные машины. Настоящее двухфазное распределение электроэнергии по существу устарело. Системы специального назначения могут использовать для управления двухфазную систему. Двухфазная мощность может быть получена из трехфазной системы с использованием трансформаторов, называемых трансформатором Скотта-Т.
• Моноциклическая мощность — название асимметричной модифицированной двухфазной энергосистемы, использовавшейся General Electric около 189 г.7 (поддерживаемый Чарльзом Протеусом Стейнмецем и Элиу Томсоном; как сообщается, это использование было предпринято, чтобы избежать нарушения патентных прав). В этой системе генератор был намотан с однофазной обмоткой полного напряжения, предназначенной для осветительной нагрузки, и с малой (обычно ¼ линейного напряжения) обмоткой, вырабатывающей напряжение в квадратуре с основными обмотками. Намерение состояло в том, чтобы использовать дополнительную обмотку этого «провода питания» для обеспечения пускового момента для асинхронных двигателей, а основная обмотка обеспечивает питание для осветительных нагрузок. После истечения срока действия патентов Вестингауза на симметричные двухфазные и трехфазные системы распределения электроэнергии моноциклическая система вышла из употребления; его было трудно анализировать, и он длился недостаточно долго, чтобы можно было разработать удовлетворительный учет энергии.
• Построены и испытаны системы высокого порядка фаз для передачи электроэнергии. Такие линии электропередачи используют 6 или 12 фаз и методы проектирования, характерные для линий электропередачи сверхвысокого напряжения. Линии передачи с высоким порядком фаз могут обеспечивать передачу большей мощности по данной линии передачи в полосе отчуждения без затрат на преобразователь постоянного тока высокого напряжения на каждом конце линии.



Многофазная система – это средство распределения электроэнергии переменного тока. Многофазные системы имеют три или более электрических проводника под напряжением, по которым текут переменные токи с определенным временным сдвигом между волнами напряжения в каждом проводнике. Многофазные системы особенно полезны для передачи мощности на электродвигатели. Наиболее распространенным примером является трехфазная система питания, используемая в большинстве промышленных приложений.

Один цикл напряжения трехфазной системы



На заре коммерческой электроэнергетики в некоторых установках для двигателей использовались двухфазные четырехпроводные системы. Главное их преимущество заключалось в том, что конфигурация обмотки была такой же, как и у однофазного двигателя с конденсаторным пуском, а при использовании четырехпроводной системы концептуально фазы были независимыми и легко анализировались с помощью математических инструментов, доступных в то время. . Двухфазные системы были заменены трехфазными системами. Двухфазное питание с 90 градусов между фазами может быть получено из трехфазной системы с использованием трансформатора, подключенного Скоттом.

Многофазная система должна обеспечивать определенное направление чередования фаз, чтобы напряжения зеркального отображения не учитывались при определении порядка фаз. Трехпроводная система с двумя фазными проводами, расположенными на 180 градусов друг от друга, по-прежнему является однофазной. Такие системы иногда называют расщепленными фазами.



Многофазная мощность особенно полезна в двигателях переменного тока, таких как асинхронные двигатели, где она генерирует вращающееся магнитное поле. Когда трехфазное питание завершает один полный цикл, магнитное поле двухполюсного двигателя поворачивается на 360 ° в физическом пространстве; двигателям с большим количеством пар полюсов требуется больше циклов подачи питания, чтобы совершить один физический оборот магнитного поля, и поэтому эти двигатели работают медленнее. Никола Тесла и Михаил Доливо-Добровольский изобрели первые практические асинхронные двигатели, использующие вращающееся магнитное поле — ранее все коммерческие двигатели были постоянного тока, с дорогими коммутаторами, требующими обслуживания щетками и характеристиками, непригодными для работы в сети переменного тока. Многофазные двигатели просты в конструкции, самозапускающиеся и маловибрирующие.



Количество фаз больше трех. Обычная практика для выпрямительных установок и преобразователей HVDC состоит в том, чтобы обеспечить шесть фаз с шагом 60 градусов, чтобы уменьшить генерацию гармоник в системе питания переменного тока и обеспечить более плавный постоянный ток. Были построены экспериментальные линии передачи высокого фазового порядка с числом фаз до 12. Это позволяет применять правила проектирования сверхвысокого напряжения (СВН) при более низких напряжениях и позволит увеличить передачу мощности при той же ширине коридора линии электропередачи.



Жилые дома и предприятия малого бизнеса обычно снабжаются одной фазой, взятой из одной из трех фаз коммунального хозяйства. Индивидуальные клиенты распределяются между тремя фазами для балансировки нагрузки. Однофазные нагрузки, такие как освещение, могут быть подключены от фазы под напряжением к нейтрали цепи, что позволяет сбалансировать нагрузку в большом здании по трем фазам питания. Смещение фаз фазных напряжений к нейтрали составляет 120 градусов; напряжение между любыми двумя проводами под напряжением всегда в 3 раза больше, чем между проводом под напряжением и нейтралью. См. Статью Системы электроснабжения для получения списка однофазных распределительных напряжений по всему миру; трехфазное линейное напряжение будет в 3 раза больше этих значений.

В Северной Америке жилые многоквартирные дома могут иметь распределение 120 вольт (фаза-нейтраль) и 208 вольт (фаза-линия). Крупные однофазные приборы, такие как духовки или варочные панели, предназначенные для двухфазной системы на 240 В, обычно используемые в односемейных домах, могут плохо работать при подключении к напряжению 208 В; отопительные приборы будут развивать только 3/4 своей номинальной мощности, а электродвигатели будут работать некорректно при на 13% меньшем приложенном напряжении.





Трехфазная электроэнергия — подвал

Трехфазная электроэнергия распространена повсеместно, и это важная концепция электротехники, которую необходимо понять. Здесь Роберт объясняет трехфазное распределение электроэнергии, почему оно так распространено и как его использовать. Он также помогает нам самостоятельно собрать небольшой экспериментальный трехфазный источник питания.

Добро пожаловать на «Темную сторону». С тех пор, как в конце 1880-х годов были разработаны первые электрические сети, трехфазная электроэнергия была наиболее распространенным методом доставки электроэнергии во всем мире. Я предполагаю, что большинство читателей Circuit Cellar больше привыкли к напряжению постоянного тока 5В или 3,3В, но трехфазное — это норма для электрических сетей, даже если ваш дом питается от одной фазы.

Недавно перед моей компанией впервые за многие годы была поставлена ​​задача разработать продукт, напрямую подключенный к трехфазному источнику. По служебным причинам я не могу объяснить, что это был за дизайн, но он дал мне идею для этой статьи. В этом месяце я объясню, что такое трехфазное распределение, почему оно так распространено и как его использовать. Кроме того, я также покажу вам, как построить небольшой экспериментальный трехфазный источник питания примерно за 300 долларов. Как обычно, я не буду использовать сложную математику. Итак, присаживайтесь и сохраняйте спокойствие!

ОДНОФАЗНЫЙ

На заре существования электрических сетей использование постоянного (непрерывного) тока (DC) или переменного тока (AC) в течение многих лет было техническим, коммерческим, общественным и патентным конфликтом, известным как « Война течений». В частности, Томас Эдисон был сторонником DC, тогда как Джордж Вестингауз возглавлял лагерь AC. Короче говоря, ребята из AC выиграли, но я рекомендую вам прочитать статью в Википедии об этом интересном фрагменте истории [1].

Как известно, переменный ток передается по паре проводов. Напряжение между двумя проводами попеременно положительное и отрицательное, и более точно следует синусоидальной функции времени. Передача энергии дифференциальная, поэтому важна только разница напряжений между этими двумя линиями. Тем не менее, обычно одна из двух линий, называемая «нейтральной», имеет напряжение, близкое к напряжению земли, в то время как другая линия, «фаза», колеблется вокруг этого опорного напряжения. Чтобы сделать нашу жизнь более интересной, частота и амплитуда этого напряжения зависят от страны, как известно каждому путешественнику. Например, если вы, как и я, живете во Франции, то переменное напряжение как функция времени будет:

Фаза(t) = 325×sin(2π×50×t)

Следовательно, мгновенное напряжение в наших вилках изменяется от -325В до +325В с частотой 50Гц. Эквивалентное среднеквадратичное значение напряжения составляет 325 В, деленное на квадратный корень из 2 (√2), что дает 230 В _RMS . Это означает, что наши источники переменного тока в среднем обеспечивают ту же мощность, что и источник постоянного тока 230 В.

ТРИ ФАЗЫ?

Я сейчас объясню почему, но однофазные источники электроэнергии почти всегда берутся из трехфазной распределительной сети. Что такое трехфазная система электроснабжения? Как следует из названия, здесь уже не один, а три фазных проводника, по каждому из которых течет переменный ток той же частоты и напряжения, что и при измерении от заданной нулевой точки. Однако между каждым из них существует разность фаз в 120 градусов, что составляет ровно одну треть цикла (360 градусов/3=120 градусов или 2π/3, если выразить в радианах). Как и в случае однофазного распределения, нейтраль обычно где-то соединена с землей.

— РЕКЛАМА—

—Реклама здесь—

На рис. 1 (вверху) показаны линейные напряжения трехфазной распределительной системы на примере Франции. Каждая фаза имеет размах напряжения ±325 В и частоту 50 Гц, как и одна фаза, но имеет фазовый сдвиг на 120 градусов по отношению к двум другим. Итак, в двух словах:

Phase1(t) = 325 × sin(2π × 50 × t + 0)

Phase2(t) = 325 × sin(2π × 50 × t + 2π/3)

Phase3(t) = 325 × sin(2π × 50 × t + 2π/3 )

Внизу Напряжение, измеренное между любыми парами фаз, в 1,73 раза выше, чем между фазой и нейтралью

. В этом примере напряжение между каждой фазой и нейтралью по-прежнему составляет ±325 В _P-P  (размах) , или 230В _RMS . Но какое напряжение измеряется между любыми двумя из трех фаз? Это по-прежнему синус с той же частотой, здесь 50 Гц, но с напряжением, умноженным на √3, что равно 1,73. Следовательно, мгновенное напряжение между двумя фазами во Франции составляет ±562 В _P-P или 400 В _RMS . Почему этот коэффициент √3? Есть три способа понять это. Первый — просто посмотреть на график Рисунок 1 . Измерьте разницу между двумя фазами на верхнем графике для одного и того же временного шага или посмотрите на график на рис. 1 (внизу) , на котором показано напряжение между любыми двумя парами фаз. Вы увидите, что пиковое напряжение в 1,73 раза выше, чем при измерении между одной фазой и нейтралью.

Второй способ — нарисовать так называемую «векторную диаграмму», как показано на  Рисунок 2 . Длина каждого вектора соответствует амплитуде синусоиды, тогда как их угловое положение соответствует их фазам. Амплитуды могут быть либо пиковыми, либо среднеквадратичными значениями. Здесь три вектора зеленого цвета показывают соответствующее напряжение и фазу для каждой из трех фаз. Разность напряжений между двумя фазами представлена ​​оранжевыми векторами, и они, несомненно, длиннее. Проведите тригонометрию или измерьте на диаграмме, и вы обнаружите, что отношение равно √3 .

Рисунок 2
Эта векторная диаграмма позволяет нам понять, откуда взялось соотношение 1,73. Справа перечислены наиболее распространенные трехфазные напряжения.

Последний способ — использовать уравнения для Фазы 1 и Фазы 2, приведенные выше. Вычтите их и запомните небольшую формулу разности двух синусоидальных функций. (не обижу вас напоминанием). Вы обнаружите, что разница составляет:

2 × sin(π/3), что составляет √3

ЗВЕЗДА И ТРЕУГОЛЬНИК

Как объяснялось, каждая фаза трехфазного распределения обеспечивает источник питания переменного тока с нейтраль как обратка. Эта нейтральная линия обычно проходит через четвертую линию и позволяет использовать три фазы как три независимые однофазные сети: просто используйте одну из фаз и нейтраль в качестве обратного пути, и вы получите однофазный эквивалент. . Вот, собственно, как однофазное распределение подается в наши дома.

Такая конфигурация, при которой нагрузки подключаются между одной из фаз и нейтралью, называется «конфигурацией звезда» (Y) или конфигурацией звезды. Здесь нулевой провод обязателен и обычно заземляется на станции доставки. Эту нейтраль, конечно, не следует путать с соединением защитного заземления, которое всегда является независимым и используется исключительно для защиты от замыканий. При нормальном использовании он не пропускает ток.

При использовании конфигурации «звезда» нагрузки, подключенные к каждой фазе, располагаются таким образом, чтобы, насколько это возможно, от каждой фазы потреблялась одинаковая мощность. В такой идеально сбалансированной конфигурации и при чисто резистивных нагрузках математика показывает, что сумма токов трех фаз равна нулю. Это означает, что ток, проходящий через нейтральный провод, также равен нулю! Фактически, обратный ток нагрузок, подключенных, например, к фазе 1, точно уравновешивает обратный ток нагрузок, подключенных к двум другим фазам, которые, соответственно, сдвинуты по фазе на 120 и 240 градусов. Я не буду приводить демонстрацию здесь, но если вам интересно, есть хорошая статья на эту тему на Википедия  [2].

Таким образом, для конфигурации «звезда» нейтральная линия теоретически может быть опущена, если нагрузки были точно сбалансированы. В реальной жизни их нет, и нейтральная линия абсолютно обязательна. Если вы перережете нейтральную линию в несбалансированной конфигурации «звезда», то напряжение в центральном соединении больше не будет фиксированным, и напряжения, приложенные к нагрузкам на трех фазах, больше не будут одинаковыми: некоторые получают напряжение значительно ниже номинального, тогда как другие получают перенапряжение.

ОТСУТСТВУЕТ ВИНТ

Несколько лет назад мы столкнулись с такой ситуацией в здании, где находится моя компания. Причиной стал ослабленный винт на одной из главных распределительных шин здания. Последствия, к счастью, ограничились большим количеством дыма от нескольких приборов, возгоранием лазерного принтера и ущербом примерно в 10 000 долларов.

— РЕКЛАМА—

—Реклама здесь—

Теперь давайте рассмотрим другой способ использования трехфазной сети, называемый «конфигурацией треугольника» (Δ). Как вы уже догадались, здесь нагрузки подключаются между каждой парой фаз и получают более высокое напряжение, как объяснено. Таким образом, в конфигурации треугольника для передачи требуется только три провода, поскольку нейтраль не задействована. Опять же, сюда не входит защитное заземление, которое всегда независимо, но не пропускает ток, за исключением случаев возникновения неисправности. Конфигурация «треугольник» менее распространена, чем «звезда», для бытовых установок, но в основном используется на промышленных объектах, например, для питания двигателей или мощных трансформаторов. Конфигурация треугольника также используется для передачи электроэнергии на большие расстояния, просто потому, что она исключает необходимость в четвертом проводнике.

Наконец, вы должны знать, что существует множество способов преобразовать соединение по схеме «звезда» в соединение по схеме «треугольник» или наоборот, или изолировать две сети по схеме «звезда» или «треугольник». Вам просто нужно использовать правильный тип трансформатора. Например, трансформатор с четырехпроводной вторичной обмоткой «звезда» и трехпроводной первичной обмоткой «треугольник» используется для подключения несимметричных нагрузок при сохранении полностью сбалансированного тока в распределительных линиях.

ЗА И ПРОТИВ?

Остановимся на преимуществах трехфазного распределения по сравнению с однофазным. Почему все поставщики электроэнергии используют трехфазную сеть, для которой требуется больше проводов? Просто потому, что трехфазная схема более экономична. Он использует меньше проводящего материала для передачи того же количества энергии. Точнее, при той же общей массе проводников трехфазная система позволяет передавать не менее чем в два раза больше энергии! Ты мне не веришь? Давайте проделаем очень простую математику. Представьте, что у вас есть однофазный, 230В _RMS  с током, ограниченным 100 А из-за максимального номинального тока двух проводов. Это дает доступную мощность 230 × 100 = 23 кВт.

Теперь перейдем к трехфазной сети. Если вы используете конфигурацию треугольника для длинных линий, вам потребуется три провода, а не два, поэтому ваш бюджет на провода будет умножен на 1,5 для того же номинала 100 А. Однако теперь вы получите до 23 кВт с каждой фазы, или всего 69 кВт. Это в 3 раза больше мощности и в 1,5 раза больше стоимости провода, поэтому чистый выигрыш представляет собой соотношение 3/1,5 = 2, а не маленький выигрыш.

С другой стороны, есть некоторые недостатки трехфазной электроустановки по сравнению с однофазной: они включают более высокую сложность, более дорогие трансформаторы и несколько больший риск для безопасности, поскольку напряжения между парами фаз выше. Однако для конструктора электроники или экспериментатора есть еще один недостаток: безопасно играть с трехфазными сетями не так просто. В частности, нет ничего похожего на недорогой трехфазный настраиваемый лабораторный генератор.

Столкнувшись с этой трудностью для нашего конкретного проекта, моя компания решила собрать небольшой самодельный трехфазный генератор. Цель состояла не в том, чтобы получить от него какую-то значительную мощность, а просто в том, чтобы получить три источника переменного тока с 120-градусным фазовым сдвигом, и простой способ изменения напряжения от 0 до 250В _RMS , и частоты от 50Гц до 60Гц. . Просто продолжайте читать, если хотите знать, как это сделать.

ДДС ВОКРУГ?

Первым строительным блоком для такого генератора должен быть генератор синусоидального сигнала с тремя выходами, способный как можно точнее определить фазовый сдвиг между выходами. Постоянные читатели могут помнить давнюю колонку о технологии прямого цифрового синтеза (DDS) («Direct Digital Synthesis 101»,  Circuit Cellar  217, август 2008 г.) [3]. Короче говоря, DDS — это полностью цифровое решение для генерации синусоидального сигнала с точным контролем всех параметров генерируемого сигнала (, рис. 3, ).

Рисунок 3
Схема прямого цифрового синтеза (DDS) представляет собой полностью цифровой способ генерации синусоидальных сигналов.

Схема основана на фазовом регистре, который увеличивается на заданную величину в каждом такте. Полученная фаза затем используется в качестве адреса для справочной таблицы синусоиды, а затем направляется в цифро-аналоговый преобразователь и фильтруется. Приятно то, что тогда можно точно управлять фазой, просто добавляя постоянное значение в регистр фазы.

Для реализации настоящей DDS вы можете разработать собственную аппаратную или встроенную программу, но самым простым решением будет купить микросхему DDS у лидера рынка, компании Analog Devices. В частности, этот производитель предлагает микросхему, которая, кажется, точно предназначена для того, что нам нужно, AD9959 [4]. Посмотрите на его архитектуру ( рис. 4 ). Этот кусок кремния объединяет четыре независимых генератора DDS с независимыми регуляторами частоты, фазы и амплитуды. Использование трех из них с одинаковой частотой, но смещением фаз на 120 градусов — хорошая отправная точка для трехфазного генератора. Эти микросхемы DDS могут генерировать частоты до 200 МГц, но ничто не мешает нам настроить их на 50 Гц.

Рисунок 4
Внутренняя структура AD9959 от Analog Devices, четырехканального DDS-генератора, идеально подходящего для этого проекта за готовую плату на основе этого чипа AD9959, и нашел установку, предложенную несколькими китайскими дилерами ( Рисунок 5 ). Чуть больше чем за 100 долларов мы получили плату генератора на базе AD9959, плату контроллера микроконтроллера STMicroelectronics STM32 с готовой прошивкой и даже тактильный TFT-дисплей для его настройки.

Затем нам нужно было усилить выходные сигналы AD9959 с сотен милливольт до более чем 325 В от пика к пику. Как? И снова мы выбрали ленивый маршрут (, рис. 6, ). Поскольку частота 50 Гц или 60 Гц относится к нижним звуковым частотам, мы купили и подключили четырехканальный аудиоусилитель — автомобильный усилитель GPX1000.4 от немецкого поставщика Crunch, рассчитанный на 4 × 70 Вт _RMS [5]. Этот усилитель обеспечивает огромный прирост мощности, но выходное напряжение все равно довольно низкое, поскольку он рассчитан на динамики 4 Ом или 8 Ом.

Мы подключили три небольших трансформатора с 230 В на 12 В назад, чтобы увеличить напряжение примерно в 20 раз, и это обеспечило требуемый диапазон выходного напряжения. Наконец, мы добавили готовый блок питания 230 В в 12 В переменного/постоянного тока для питания аудиоусилителя от основной линии и небольшой изолированный преобразователь 12 В в ±5 В постоянного/постоянного тока для AD9959 и платы контроллера. . Вот и все! Общая стоимость всех деталей составила около 300 долларов, не считая корпуса.

Для безопасности и удобства один из моих коллег интегрировал все устройство в стойку 3U (спасибо, Антуан!) и добавил вольтметры на выходе. Мы даже собрали четвертый канал, который можно было использовать как отдельный однофазный источник. Вы можете увидеть окончательные внутренности сборки в Рисунок 7 , имея в виду, что это был просто быстро собранный инструмент для стендовых испытаний, а не готовый продукт.

• Рисунок 5
• Рисунок 6
• Рисунок 7

Рисунок 5
118 долларов США за четырехъядерную плату генератора DDS, тактильный TFT-дисплей и плату контроллера. Разумно, не так ли? Рисунок 6
Общая архитектура нашего трехфазного испытательного генератора Рисунок 7
Внутреннее устройство собранного генератора. Плата DDS и контроллер находятся прямо за передней панелью в левом верхнем углу. Аудиоусилитель находится внизу, и хорошо видны четыре трансформатора 230/12 В. Блок справа — это блок питания переменного/постоянного тока. Для наших конкретных тестов были добавлены небольшие дополнительные платы.

ЗАВЕРШЕНИЕ И ПРЕДОСТЕРЕЖЕНИЕ

Вот и все. Я знаю, что тема трехфазного питания может показаться немного неудобной для разработчиков электроники, но вам, возможно, как и нам, когда-нибудь придется углубиться в эту тему. Более того, я надеюсь, что то, как мы построили наш небольшой тестовый генератор, даст вам некоторые идеи для ваших собственных проектов.

На данный момент, и даже если я уверен, что Circuit Cellar читатели уже знают об этом, я должен подчеркнуть, что работа над такими проектами может быть смертельной — даже если высокое напряжение генерируется 12-вольтовым аудиоусилителем, который кажется безвредным. Не пытайтесь воспроизвести эти эксперименты, если вы не квалифицированы и не обучены работе с высокими напряжениями. И в любом случае всегда соблюдайте три основных правила безопасности:

— РЕКЛАМА —

— Реклама здесь —

1) Никогда не работайте в одиночку, когда может присутствовать напряжение выше 24 В, поэтому, как минимум, кто-то может позвать на помощь. если что-то пойдет не так.
2) Всегда полностью отсоединяйте сетевой шнур и ждите разрядки конденсатора, прежде чем открывать устройство, даже и особенно, если вы торопитесь.
3) Если вам необходимо выполнить какое-либо измерение, используйте изолированные щупы класса безопасности, всегда держите одну руку в кармане и дважды подумайте.

В качестве примера На Рисунке 8 показан наш тестовый генератор, подключенный к осциллографу. Три небольших блока между осциллографом и генератором представляют собой изолированные дифференциальные пробники класса безопасности на 2 кВ, что является одним из немногих способов подключения неизолированного контрольно-измерительного прибора, такого как осциллограф, к источнику высокого напряжения.

Экспериментировать весело, но не рискуйте и не играйте, если не знаете правил.

Рис. 8
Работающий самодельный генератор, подключенный к осциллографу DSO-X 3024A Keysight для проверки через три дифференциальных пробника с безопасной изоляцией. Примечание. Здесь осциллограф не показывает трехфазное питание. Датчик синего сигнала был случайно перевернут.

РЕСУРСЫ

Ссылки:
[1] https://en.wikipedia.org/wiki/War_of_the_currents
[2] https://en.wikipedia.org/wiki/Mathematics_of_three-phase_electric_power 3
[] «Прямой цифровой синтез 101»,  Circuit Cellar  217, август 2008 г. .crunchaudio.de/english/gpx1000.4-amplifier.html

https://en.wikipedia.org/wiki/Three-phase_electric_power

https://www.ecmag.com/section/your-business/wye — имеет ли значение

Difference Between Star And Delta Connection(Comparison)

http://www.chauvin-arnoux.com/sites/default/files/documents/d00vai84_representations_of_a_three-phase_signal_gb .pdf

Аналоговые устройства | www.analog.com
Хруст | www.crunchaudio.de
Keysight Technologies | www.keysight.com
STMicroelectronics | www.st.com

ОПУБЛИКОВАН В ЖУРНАЛЕ CIRCUIT CELLAR • АВГУСТ 2021 № 373 – получите номер в формате PDF

Будьте в курсе наших БЕСПЛАТНЫХ еженедельных информационных бюллетеней!	Не пропустите новые выпуски Circuit Cellar. Подписаться на журнал Circuit Cellar Примечание. Мы сделали выпуск Circuit Cellar за май 2020 г. бесплатным образцом. В нем вы найдете большое разнообразие статей и информации, иллюстрирующих типичный номер текущего журнала.
Хотите написать для Circuit Cellar ? Мы всегда принимаем статьи/сообщения от технического сообщества. Свяжитесь с нами и давайте обсудим ваши идеи.

Спонсор этой статьи

Роберт Лакост

Основатель

в

Альциом

| + сообщения

Робер Лакост живет во Франции, между Парижем и Версалем. Он имеет более чем 30-летний опыт работы с радиочастотными системами, аналоговыми конструкциями и высокоскоростной электроникой. Роберт выиграл призы в более чем 15 международных конкурсах дизайна. В 2003 году он основал консалтинговую компанию ALCIOM, чтобы поделиться своей страстью к инновационным проектам смешанного сигнала.
