Установка реклоузера 6-10 кв — ООО ПКФ «ЭнергоЦентр»

Главная>
Статьи>
Монтаж реклоузера 6-10 кв

Реклоузер – это многофункциональное распределительное устройство автономного типа. В случае аварии на воздушной линии среднего напряжения секционирующий блок с вакуумными выключателями автоматически изолирует ее от общей сети. Это снизит потери электроэнергии.

Особенности реклоузера:

малый вес и компактный размер. Блок весом 40-50 килограмм можно размещать непосредственно на опоре ЛЭП без сооружения дополнительного ограждения/фундамента;

оперативность. Устройство быстро срабатывает при аварийной ситуации;

многофункциональность. Выполняет не только защитную и противоаварийную функции. Может проводить мониторинг и учет параметров и характеристик электросетей, устанавливая факты несанкционированного потребления ресурса.

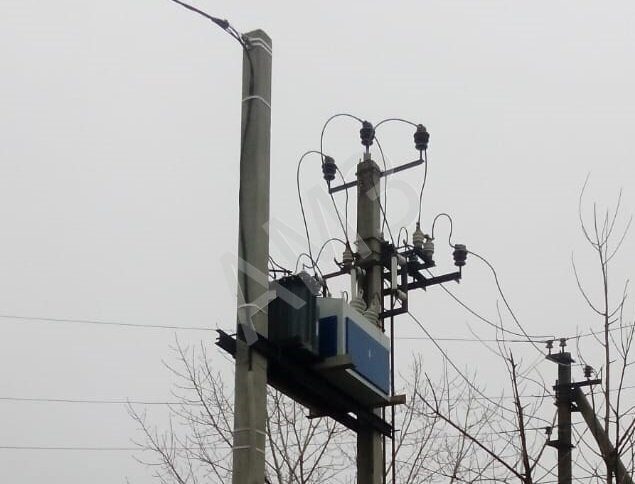

Устройство для защиты ЛЭП монтируется на одну или две опоры. Подключение выполняется с помощью монтажного комплекта, который входит в набор поставляемого оборудования.

Если линия разграничения прав расположена в пределах 15 м до щитка распределения/трансформации, то применяют одноопорную схему установки. Коммутирующий шкаф ставят на рамную или столбчатую конструкцию. Чтобы создать противодействие тяжению проводов, рекомендуется установить траверсу на столб, к которому крепят изоляторы для проводов.

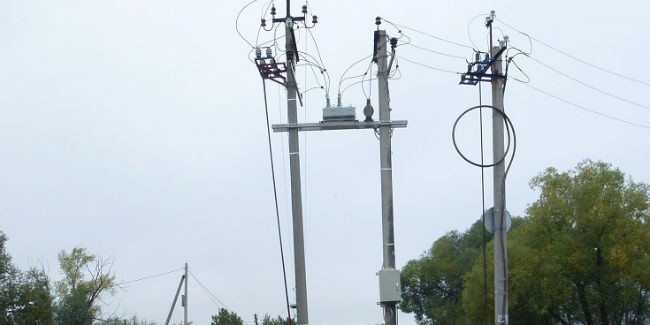

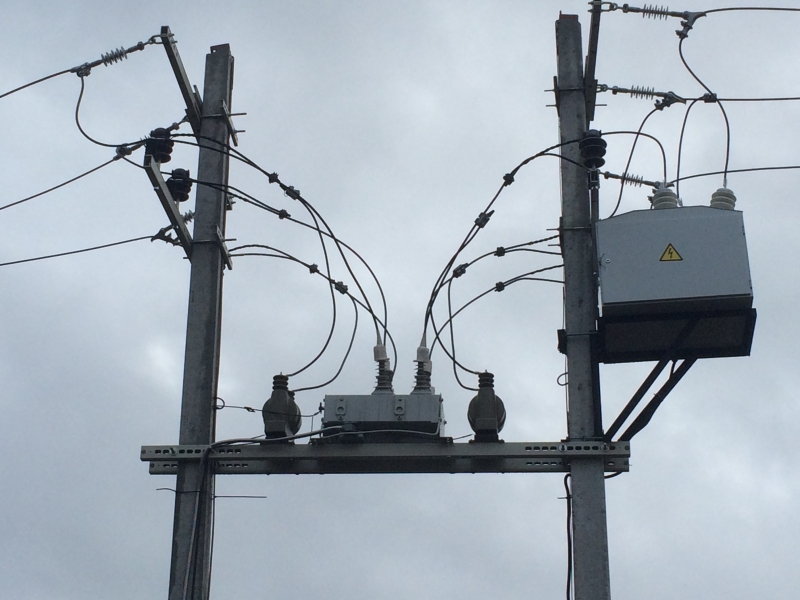

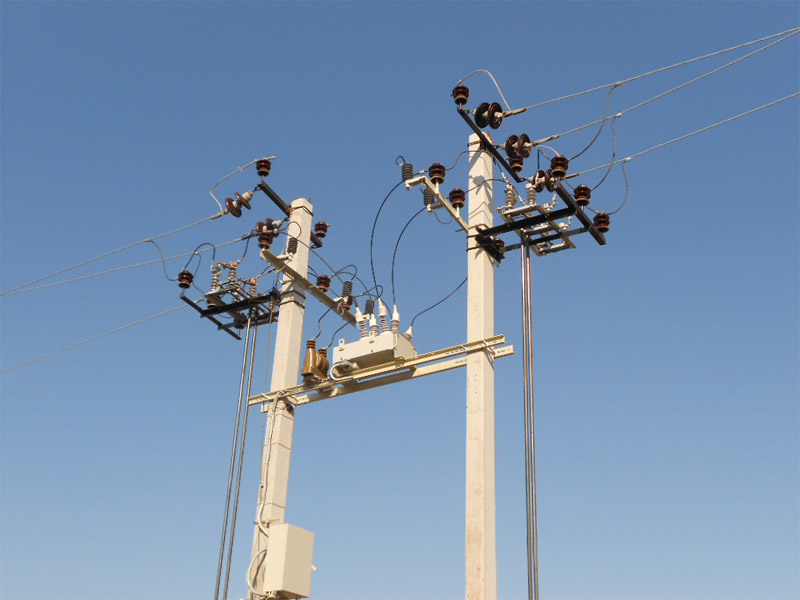

При двухопорном варианте стандартное расстояние между опорами составляет два метра. Конструктивные элементы крепят с помощью болтов. С одной стороны несущую конструкцию фиксируют к опоре получателя, с другой – к опоре питающей линии.

Преимущества двухопорного способа:

увеличена устойчивость конструкции и ее несущая способность;

благодаря компактному промежутку между столбами исключен риск межфазного короткого замыкания;

рама крепления используется для монтажа и эксплуатационного обслуживания устройства.

Специфика монтажа реклоузера

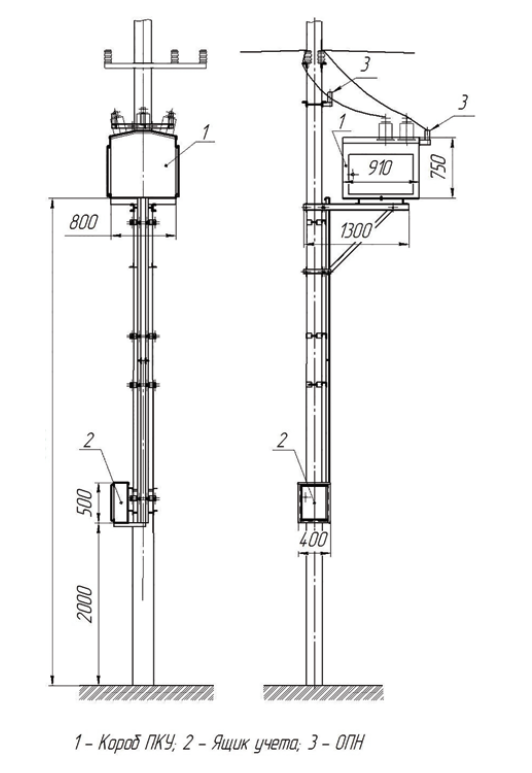

Высоту установки шкафа согласовывают при оформлении заказа изделия. Она зависит от протяженности соединяющего провода и высоты столба-основания. Блоки соединяют при помощи многожильного провода. Клеммную колодку монтируют с использованием ключа.

На схему заземления влияет материал несущей опоры и сам проект. Если столбы из металла контактируют с поверхностью земли, электрики применяют естественный заземлитель (стальную арматуру). Для деревянных, бетонных и других видов опор, которые не проводят ток, создают искусственное заземление. Для этого тщательно заглубляют металлоизделия из сортового проката.

Требования к эксплуатации

После установки реклоузера в линию он не требует проведения плановых (или периодических) ремонтов в течение всего срока службы. Перед вводом распределительного устройства в эксплуатацию проводят несколько операций ручного и автоматического включения-выключения оборудования.

Профилактическую проверку коммутационного модуля выполняют через два года после начала эксплуатации. Для этого производят внешний осмотр состояния реклоузера, проверяют работоспособность элементов шкафа управления.

Вы можете уточнить свой заказ или задать вопрос

Я принимаю условия пользовательского соглашения

Оставить заявку
Продолжить выбор

Что такое реклоузер и чем он отличается от пункта секционирования воздушных линий

Слово «реклоузер» еще лет десять назад было абсолютно незнакомым и ставило в тупик многих энергетиков. Сегодня же оно стало привычным и даже модным.

В действительности, реклоузеры под названием пункт секционирования воздушных линий существовали с начала 60-х годов прошлого века.

Тогда они использовались почти исключительно энергоснабжающими организациями для обеспечения бесперебойного электроснабжения предприятий и населенных пунктов, подключенных к воздушным линиям электропередачи. Из-за больших габаритов и высокой стоимости конечными потребителями эти устройства не использовались.

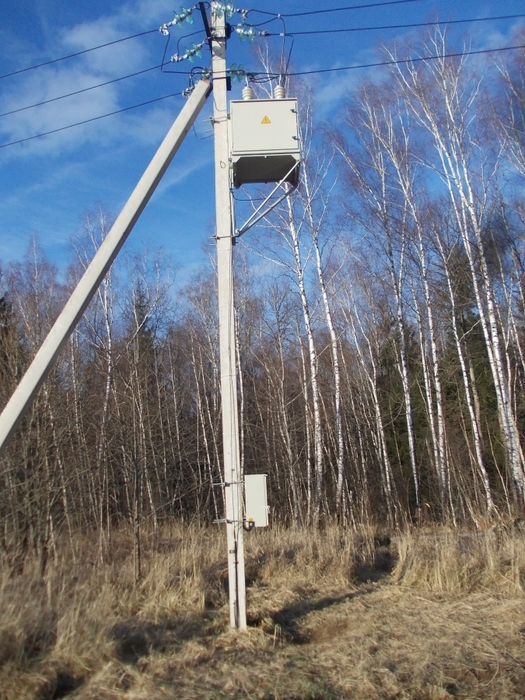

На фотографии выше — так выглядел наш первый реклоузер в 2012 году.

Вероятность короткого замыкания воздушной линии на одном из участков, например, из-за обрыва повода или падения дерева, всегда достаточно велика и грозит выходом из строя всей линии. Решением является так называемое «секционирование» — разделение воздушной линии на секции с возможностью вывода из эксплуатации на время ликвидации аварии только небольшого аварийного участка.

Разделение воздушной линии на секции производилось с помощью пунктов секционирования (иногда их еще называли КРУН-СВЛ — комплектное распределительное устройство секционирования воздушной линии электропередачи). В то время пункт секционирования представлял из себя небольшое модульное здание с установленным внутри него масляным выключателем или выключателем нагрузки.

Новую жизнь пунктам секционирования подарило развитие нефтегазовой отрасли, когда для электроснабжения удаленных объектов (например, насосных станций, установленных вдоль трубопровода) приходилось тянуть десятки километров воздушных линий электропередачи. Для защиты линии от коротких замыканий через определенные промежутки устанавливались пункты секционирования (ПС) или пункты секционирования столбовые (ПСС), позволяли локализовать аварийный участок без отключсения электроснабжения оставшейся части линии.

Появление реклоузеров

Реклоузер РВА/TEL «Таврида Электрик»

Настоящая революция произошла после появления компактных и быстродействующих вакуумных выключателей. Это позволило сделать реклоузеры малогабаритными, с возможностью размещения непосредственно на опоре ЛЭП, а также в значительной мере позволило автоматизировать работу пунктов секционирования, которые стали именоваться автоматическими пунктами секционирования — АПС.

При этом АПС приобрели главную черту, которая сделала их реклоузерами — АПС стали необлуживаемыми, то есть не требовали регулярного присутствия персонала.

Пионером в продвижении реклоузеров в нашей стране является компания «Таврида Электрик» — производитель вакуумных выключателей. Первоначально вакуумные выключатели разрабатывались для применения на подводных лодках, но потом очень пригодились и на суше.

Реклоузеры РВА/TEL «Таврида Электрик» отличаются высоким качеством и включают ряд уникальных технических решений, но представляют собой достаточно дорогие устройства. В последнее время на рынке появилось много независимых производителей реклоузеров, которые используют как вакуумные выключатели ВВ/TEL «Таврида Электрик», так и выключатели других отечественных, а также зарубежных производителей.

УЗНАТЬ ЦЕНУ

Отправьте запрос в любой форме на электронную почту [email protected]. В течение дня мы подготовим для вас предложение со стоимостью и сроком поставки. Или просто позвоните нам по телефону +7 910-973-00-28

Отправить запрос…

Само понятие «реклоузер» возникло в США. Стандарт IEEE 37.100-1992 дает следующее определение: «Реклоузер – это автономное устройство, использующееся для автоматического отключения и повторного включения цепи переменного тока по предварительно заданной последовательности циклов отключения и повторного включения с последующим возвратом в исходное состояние, сохранением включенного положения или блокировкой в отключенном положении. Реклоузер включает в себя комплекс элементов управления, необходимых для обнаружения токов короткого замыкания и управления реклоузером».

Обратим внимание на два момента. Во первых, реклоузер — это автономное устройство, во-вторых, он предназначен для отключения и последующего повторного включения цепи (автоматическое повторное включение — АПВ).

Дело в том, что около 80% повреждений в сетях не устойчивы и самоустраняются в течение нескольких секунд. Причинами подобных повреждений являются схлестывание проводов, касание проводов ветвями деревьев, перекрытие изоляторов в результате грозовых воздействий, птицы и животные и др. Было определено, что отключение и последующее автоматическое включение линии при неустойчивом повреждении приводят к устранению причины и, следовательно, исключают длительные перерывы электроснабжения.

В последние годы, связи с децентрализацией электроснабжения, сетевые компании стали массово требовать от потребителей электрической энергии установки реклоузеров на отпайках (на границах балансовой принадлежности сетей). Возник большой спрос на недорогие реклоузеры. В настоящее время компактные и простые в использовании реклоузеры, устанавливаемые на одной или двух опорах ЛЭП, выпускаются уже многими предприятиями нашей страны.

Как работает реклоузер

Современный реклоузер ПСС-10

Многим реклоузер представляется чем-то непонятным и инновационным. Однако, ничего сложного в нем нет.

По сути реклоузер является автоматическим выключателем, который размыкает линию при отклонении ее параметров от заданных, например, при превышении током порогового значения. В этом смысле реклоузер является прямым родственником автоматических выключателей, установленных подъездах жилых домов, с той только разницей, что его рабочее напряжение не 220 В, а 10 кВ или даже 35 кВ.

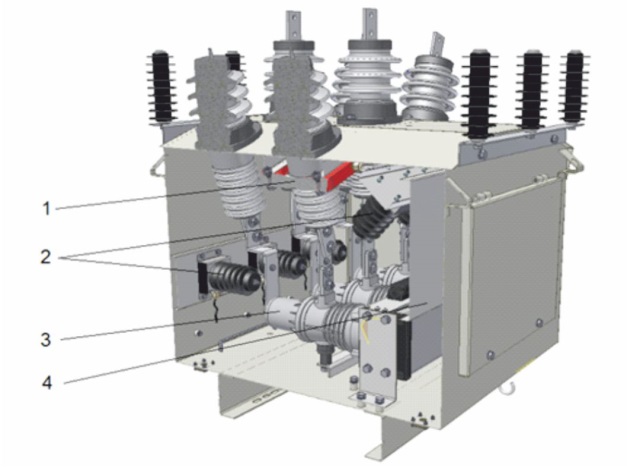

Реклоузер состоит из двух частей: высоковольтного модуля (ВМ) и шкафа управления (ШУ), связанных между собой соединительным кабелем.

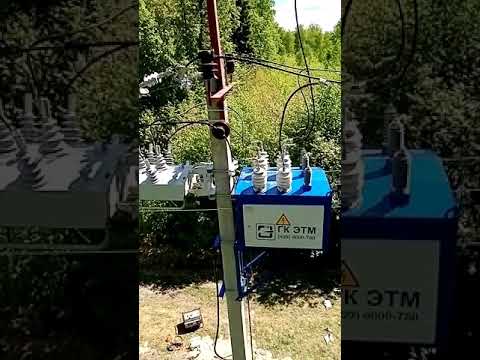

Высоковольтный модуль установлен в верхней части опоры и подключен к линии через проходные изоляторы. Внутри высоковольтного модуля находятся: вакуумный выключатель, трансформаторы тока и трансформатор собственных нужд.

Шкаф управления реклоузера ПСС-10

Шкаф управления устанавливается в нижней части опоры на высоте человеческого роста. В нем находится микропроцессорное устройство защиты и органы ручного управления реклоузером.

Алгоритм работы реклоузера следующий.

Трансформаторы тока, установленные в высоковольтном модуле, измеряют ток в линии и по передают сигнал на терминал защиты, находящийся в шкафу управления.

Микропроцессорный терминал защиты сравнивает ток в линии (а также, возможно, другие параметры) с заданными уставками. Если текущие параметры линии выходят за границы заданного диапазона, терминал защиты выдает команду на отключение вакуумного выключателя, который разрывает цепь.

Но на этом работа реклоузера не заканчивается.

Терминал защиты выдерживает заданный промежуток времени, например, 1 секунду, и подает на вакуумный выключатель сигнал на повторное включение (автоматическое повторное включение — АПВ). Если неисправность на линии после отключения не самоустранилась, то с трансформаторов тока на терминал снова приходит «тревожный сигнал», и защита снова отключает линию. Так повторяется от одного до трех раз, в зависимости от настроек реклоузера.

Если автоматическое повторное включение не помогло устранить неисправность, то реклоузер отключает линию, передает по линии связи сигнал в диспетчерскую и ждет приезда ремонтной бригады, которая утранив неисправность на линии, вручную включает реклоузер.

Согласитесь, это выглядит очень красиво — почти искусственный интеллект!

Какие бывают реклоузеры

В первые годы появления реклоузеров на российском рынке довольно долго, почти десять лет, присутствовал только один тип реклоузеров — РВА/TEL «Таврида Электрик».

В настоящее время на рынке представлено большое количество различных марок реклоузеров различных производителей. Как разобраться во всем этом разнообразии, мы расскажем в следующем материале «Как выбрать реклоузер».

Здесь только укажем, что существует три основных группы реклоузеров:

Реклоузеры на специализированных датчиках тока и напряжения. В этой группе только два представителя, очень похожих между собой — реклоузеры РВА/TEL (они же Rec15) «Таврида Электрик» и реклоузеры OSM15 австралийской компании «Noja Power». О том, как разошлись судьбы этих близнецов мы расскажем в следующий раз. Основная черта этих реклоузеров — богатая функциональность, минимальные габариты и… довольно высокая цена.

Реклоузеры ПСС-10 на традиционных трансформаторах тока. Эти реклоузеры почти в два раза превышают реклоузеры первой группы по массе и габаритам, но в то же время практически в два раза дешевле. Поскольку реклоузеры ПСС-10 собираются из обычных комплектующих, то имеется полная свобода выбора как по функциональности, так и по цене.

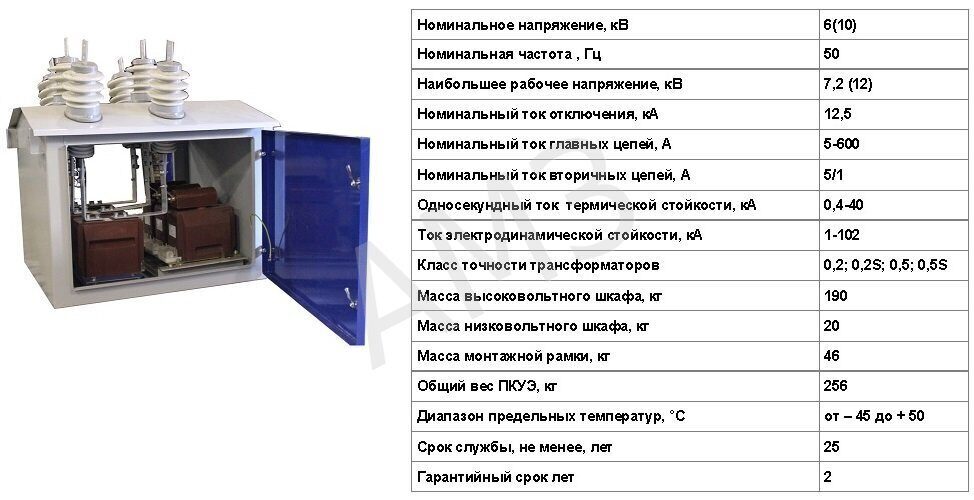

Реклоузеры ПССУ-10 с функцией учета электроэнергии. Встречаются различные варианты маркировки, например, ПССУ — пункт секционирования столбовой с учетом электроэнергии или ПУС — пункт учета и секционирования. В отличие от обычного реклоузера, реклоузеры с функцией учета электроэнергии имеют в своем составе трансформаторы напряжения, что позволяет вести учет электроэнергии.

Связанные материалы

Автоматический реклоузер цепи — Основы электрического автоматического интеллектуального вакуумного коммутационного устройства

Что такое автоматический реклоузер? Определение и значение

Автоматическое повторное включение цепи (ACR) представляет собой интеллектуальное защитное устройство, способное отключать ток короткого замыкания и предназначенное для повышения надежности распределительной системы. Их функция заключается в автоматическом отключении секции фидера в случае неисправности, такой как короткое замыкание. Через определенный промежуток времени реклоузер делает заданное количество попыток повторного включения линии для восстановления электроснабжения потребителей.

Определение реклоузера и его технические требования установлены в стандартах ANSI/IEEE C37.60, IEC 62271-111 и IEC 62271-200, применимых к трем основным классам среднего напряжения — 15,5 кВ, 27 кВ и 38 кВ.

Основой устройства является прерыватель, настроенный на автоматическое отключение линии при отклонении параметров режима от нормального в сетях среднего напряжения от 10 до 38 кВ.

Решения для децентрализованной автоматизации

Идеология применения реклоузеров развивалась параллельно с развитием коммутационных аппаратов среднего напряжения и получила название децентрализованной автоматизации. Суть ее заключается в секционировании линии с помощью интеллектуальных устройств, каждое из которых анализирует режимы работы электрической сети и автоматически перенастраивает ее в аварийных режимах, т. е. локализует место повреждения и восстанавливает электроснабжение потребителей неповрежденных участков сети. сеть.

Традиционная автоматизация	Децентрализованная автоматизация
Для отключения неисправности необходим главный автоматический выключатель на подстанции.	Устанавливается несколько реклоузеров, каждый из которых защищает участок до следующего реклоузера.
Кратковременные отключения распространяются на весь фидер.	Кратковременные отключения происходят в зоне за реклоузером.
В случае длительного повреждения электросети отключается весь фидер.	Отключается только участок с повреждением.
Скорость обнаружения и локализации повреждений низкая из-за большой потенциально поврежденной площади.	Реклоузеры локализуют место повреждения и минимизируют время, необходимое для определения поврежденного оборудования.

Принцип работы и основные функции

Реклоузер постоянно считывает данные о линии электропередач в режиме реального времени, используя трансформаторы тока и датчики напряжения. В случае неисправности, когда значения напряжения, тока или частоты превышают уставки микропроцессорного устройства релейной защиты, управление реклоузером подает импульс на привод коммутационного модуля, расположенного на полюсе.

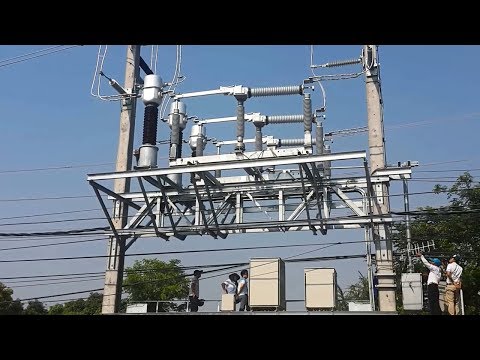

Видео о принципе работы реклоузера: сравнение до и после внедрения

Возьмем на простом примере видео принцип работы реклоузера в сети 15кВ в сравнении с ручным отключением поврежденного участка сети и временем, необходимым для восстановления питания потребителей.

До и после внедрения

Видео сравнение ручного отключения и автоматических интеллектуальных реклоузеров в ЛЭП 15 кВ. В первом случае все потребители на линии отключаются, а во втором поврежденный участок подсвечивается автоматически в течение нескольких секунд.

Основные функции реклоузеров

Реклоузер может использоваться как для выполнения простых защитных функций, так и для сложных алгоритмов автоматизации распределительных сетей. Современные реклоузеры выполняют следующие функции:

Автоматическое отключение поврежденных участков линии;
Автоматическое повторное включение;
Автоматическое восстановление электроснабжения от сети альтернативного источника питания
реконфигурация локальной и удаленной сети;
Самодиагностика;
Измерение параметров сетевого режима;
Ведение журналов оперативных и аварийных событий в линии;
Пульт дистанционного управления.

Функции, реализуемые реклоузерами, не ограничиваются вышеперечисленным списком. Набор защит и дополнительный набор дополнительных функций определяется потребностями заказчика и указывается в опросном листе при заказе реклоузера.

Почему АПВ используется на линиях среднего напряжения? Предотвращение временных неисправностей воздушной линии

Воздушные линии очень распространены в сетях среднего напряжения по всему миру. Подавляющее большинство неисправностей на этих фидерных линиях носят временный или переходный характер. К этим неисправностям относятся следующие:

Грозовые перенапряжения
Контакт животных с частями, находящимися под напряжением
Контакт растительности
Шлепки проводников

В среднем 80–90 % сетевых сбоев по своей природе нестабильны (кратковременны) и «самовосстанавливаются» в течение нескольких секунд. Реклоузер позволяет в минимальное время отключать токи короткого замыкания, одновременно восстанавливая электроснабжение на неповрежденных участках. Отключение и автоматическое повторное подключение линии сводит к минимуму фактор неисправности и снижает вероятность длительного перерыва в подаче электроэнергии.

В первые дни существования систем электроснабжения предохранители перегорали, а автоматические выключатели блокировались даже после временной неисправности, поэтому ремонтной бригаде и оператору могло потребоваться несколько часов, чтобы восстановить питание. В настоящее время реклоузеры считаются важным экономически эффективным решением для устранения длительных отключений электроэнергии из-за временных неисправностей. Восстанавливая электроэнергию быстрее, коммунальные предприятия могут свести к минимуму потери доходов, которые в противном случае имели бы место во время отключения электроэнергии. Кроме того, это может помочь избежать штрафов регулирующих органов, связанных с низкими показателями надежности, такими как SAIDI и SAIFI.

Помимо задачи повышения надежности электроснабжения внедрение реклоузеров приводит к качественному повышению уровня автоматизации и управления электрическими сетями. Ключевая технология в направлении повышения надежности электроснабжения в вопросе практического внедрения технологии Smart Grid.

Применение реклоузеров

Основная функция реклоузера, которая должна минимизировать показатель времени отключения сети, заключается в обеспечении повторных циклов АПВ через временные интервалы, установленные в модуле управления. Помимо повышения надежности электроснабжения, как основной технический эффект от применения реклоузеров в соответствии с установленными показателями, такими как SAIFI (Системный индекс средней частоты прерываний), SAIDI (Системный средний индекс продолжительности прерываний) и MAIFI (Мгновенный средний индекс частоты прерываний ), реклоузеры могут использоваться в качестве секционирующего устройства, автоматического выключателя нагрузки или наружного устройства защиты в подстанциях и распределенных энергетических сетях. Гибкие функциональные настройки под конкретную энергетическую инфраструктуру делают вакуумный реклоузер универсальным решением в сетях среднего напряжения с номинальным напряжением до 38 кВ.

Применение фидера: Радиальный линейный реклоузер

Когда реклоузер установлен на радиальном фидере, он автоматически устраняет кратковременные неисправности и изолирует постоянные неисправности. На фидере можно установить более одного реклоузера, чтобы выборочно изолировать неисправности и обеспечить воздействие на меньшее количество потребителей.

Применение фидера: Реклоузер контура

Основной функцией решения, в котором используются реклоузеры в системе автоматического распределения, является восстановление электроснабжения точек потребителей в кратчайшие сроки. Для настройки системы автоматического восстановления используется более 3 ACR, соединенных друг с другом.

Места, где реклоузер соединяет фидеры вместе, называются соединительными точками контура реклоузера. Реклоузеры, расположенные ближе всего к подстанции, называются фидерными ACR. Между Feeder Tie ACR и Feeder ACR установлены реклоузеры Mid-Point.

Применение подстанции

Реклоузеры можно использовать для быстрого создания экономичных автоматических подстанций под открытым небом. Реклоузер обеспечивает полную функциональность защиты и автоматизации, необходимую на подстанциях. Устройства устанавливаются не только на вновь проектируемых подстанциях, но и используются для замены устаревших коммутационных аппаратов на действующих подстанциях.

Встроенная защита и автоматизация реклоузеров, устанавливаемых на подстанциях, позволяет выполнять:

Защита фидеров от междуфазных замыканий, однофазных замыканий на землю, а также АПВ
Защита логических шин
Вход автоматического резервного питания
Измерение токов и напряжений с помощью встроенных датчиков

Соединение распределенной генерации

Переход от централизованных к децентрализованным системам электроснабжения потребителей на локальных территориях, позволяющий использовать распределенные возобновляемые источники энергии, называемые распределенной генерацией (РГ), такие как солнечная энергетика, гидрогенерация, ветроэнергетика и генерация мощности (природный газ). ) так далее.

Традиционный способ подключения распределенной генерации к сети предполагал строительство типовых вторичных подстанций. К сожалению, такая схема подключения сопряжена с большими затратами на проектирование и проектирование, что делает некоторые проекты экономически невыгодными. Столь щедрые капиталовложения в обычные распределительные устройства и здания подстанций могут быть оправданы только для крупных электростанций, где токи короткого замыкания и ограничения по нагрузке требуют специализированного высококлассного оборудования. Однако большинству возобновляемых генераторов не требуются экстремальные характеристики. Таким образом, использование автоматического реклоузера в качестве основного интерфейса соединения между возобновляемым источником энергии и электрической сетью становится экономически эффективной альтернативой подстанциям.

Координация реклоузеров и секционаторов

Секционатор — это аналогичное устройство автоматизации распределения, которое используется для изоляции поврежденной секции питателя. В отличие от реклоузера, у секционирующего устройства нет возможности отключения при неисправности, и он зависит от автоматического выключателя или реклоузера фидерной линии вышестоящей подстанции. Как только вышестоящее устройство прерывает ток короткого замыкания, секционатор начинает подсчет количества срабатываний. После запрограммированного количества срабатываний реклоузера секционатор открывается в течение периода времени, когда реклоузер открыт. Это позволяет реклоузеру безаварийно восстанавливать электропитание фидерной секции. В радиальном питателе можно последовательно установить несколько секционаторов. Для обеспечения селективности первым должен сработать самый дальний от устройства защиты секционатор, после следующего счета должен сработать предшествующий секционатор и т.д. Секционеры — это более экономичное решение для автоматизации, однако оно имеет много ограничений и меньшую гибкость. Секционеры являются несколько более экономичным решением автоматизации, однако практически приводят к гораздо меньшей эффективности при сокращении SAIDI/SAIFI из-за невозможности связи со SCADA-системой»

Реклоузеры по типу изоляции

Некоторые устаревшие технологии реклоузеров в последние дни включают маслонаполненные гидравлические реклоузеры и устройства с элегазовой изоляцией. Они создают множество проблем для коммунальных предприятий с точки зрения технического обслуживания, безопасности и соблюдения экологической политики. В самых современных реклоузерах применяется твердодиэлектрическая изоляция, не требующая технического обслуживания и обладающая высокой устойчивостью к суровым погодным условиям.


	Маслонаполненный гидравлический реклоузер (Кайл реклоузер)	Реклоузер с элегазовой изоляцией (реклоузер GVR, реклоузер EVR)	Вакуумный реклоузер с твердым диэлектриком (реклоузер OSM, реклоузер Viper, реклоузер Elastimold)
Относящийся к окружающей среде	хороший	Плохо	превосходно
Безопасность	Плохо	Плохо	превосходно
Обслуживание	Плохо	хороший	превосходно

Ключевые компоненты реклоузеров

Все реклоузеры состоят из трех основных элементов: коммутационного модуля, шкафа управления и кабеля управления. Обычно в комплектацию также входит трансформатор напряжения (напряжения), монтажный комплект и разрядники для защиты от перенапряжений. Однолифтовый реклоузер поступает к заказчику уже в собранном виде, его нужно только поднять на опору и подключить к первичным проводам и земле.

Использование вакуумного переключения в реклоузерах

В настоящее время вакуумная коммутация является наиболее популярной технологией в недавно построенных распределительных устройствах среднего напряжения. Прерывание тока происходит в вакуумном баллоне, где происходит гашение дуги за счет эффективной деионизации промежутка и быстрого восстановления диэлектрической прочности. В отличие от вакуума, другие среды отключения, такие как масло и элегаз, производят больше энергии рассеяния дуги и имеют продукты горения дуги, поэтому они менее безопасны и имеют меньший срок службы контактов. Вакуумные прерыватели также могут выдерживать более высокие переходные восстанавливающиеся напряжения по сравнению с другими средами, что важно для предотвращения повторного возгорания дуги.

Расчет оптимального расположения реклоузера цепи

Когда дело доходит до выбора места для установки реклоузеров в системе распределения, коммунальные предприятия часто сталкиваются со сложной инженерной задачей соблюдения различных ограничений. С одной стороны, операторы распределительных сетей стремятся улучшить показатели надежности системы (SAIFI, SAIDI), но, с другой стороны, они ограничены капитальными затратами и должны быть уверены, что принимают наиболее эффективное решение.

В самом общем случае следует придерживаться следующих принципов:

Абсолютно необходимо установить реклоузер или автоматический выключатель с функцией автоматического повторного включения в начале фидера.
Реклоузеры более эффективны в петлевых фидерах, чем в радиальных фидерах.
Предпочтительное расположение реклоузеров должно быть выбрано командой инженеров по критериям минимизации SAIDI и SAIFI с использованием информации о количестве потребителей на секциях, распределении нагрузки, установленном оборудовании, топологии сети и некоторой другой информации. Обычно это очень сложно решить без специализированного инженерного программного обеспечения, и некоторые производители реклоузеров могут предложить это как услугу.

Ni * Li = константа

Ni – количество клиентов на i-м участке
Li – общая длина ВЛ на i-м участке (с ответвлениями)

Реальные местоположения должны быть скорректированы с учетом:

Близость к дорогам для облегчения доступа транспорта
Условия качества связи
Особо важные потребители нагрузки
Невозможность установки реклоузера в определенном месте

Выводы

Подводя итоги после рассмотрения практического применения реклоузеров, можно переформулировать теоретическое определение реклоузера в практическое: необслуживаемое интеллектуальное устройство с особым функционалом и конструктивными особенностями, позволяющими создавать надежные и эффективные распределительные сети.

Использование реклоузеров является эффективным способом повышения надежности электроснабжения потребителей. Эффективные алгоритмы позволяют определить оптимальные места расположения реклоузеров в электросети, что приводит к наибольшему снижению частоты отключений потребителей. Удовлетворенность клиентов возрастает, поскольку перебои в подаче электроэнергии сведены к минимуму.

Внедрение реклоузеров в распределительных сетях среднего напряжения является перспективным, технологически и экономически выгодным мероприятием. Их использование позволяет снизить ущерб от потерь мощности, повысить надежность электроснабжения и сократить время обслуживания энергетического оборудования, а также повысить безопасность обслуживающего персонала.

Реклоузеры автоматические цепи среднего напряжения (СН) Таврида Электрик

Реклоузеры Тавриды

Реклоузеры 15-27 кВ

Реклоузеры 38 кВ

Основы

НАДЕЖНЫЙ ПРОИЗВОДИТЕЛЬ РЕКЛУЗЕРОВ

«Таврида Электрик» — производитель распределительных устройств среднего напряжения, таких как автоматические реклоузеры, мирового уровня. После 20 лет существования на рынке количество установок реклоузеров серии достигло 70 000 единиц по всему миру, продолжая решать самые амбициозные проблемы клиентов.

Лучшее соотношение цены и качества

Благодаря необслуживаемой конструкции, рассчитанной на выполнение 30 000 операций включения и выключения, реклоузеры «Таврида Электрик» сводят затраты к минимуму в течение всего срока службы.

Совместимость с несколькими реклоузерами

Ведущие в отрасли средства управления реклоузером: SEL, Beckwith и GE.

Компактный и легкий

Весит до 50% меньше, чем типичные устройства этого класса.

Высокоточные датчики с обеих сторон

6 датчиков напряжения и 3 трансформатора тока обеспечивают исключительную точность до 0,5% во всем диапазоне температур.

Однолифтовая конструкция

Заказчик получает полностью собранный реклоузер, готовый к установке на опору.

Быстрая доставка

Tavrida Electric North America Inc держит коммутационные модули на складе для быстрой отгрузки.

Применение реклоузеров Таврида Электрик

Автоматизация подачи

Автоматика подстанции

Распределенная генерация

Автоматизация фидеров Автоматизация подстанций Распределенная генерация

Автоматические реклоузеры серии Rec предназначены для использования на воздушных линиях в радиальных, кольцевых и ячеистых распределительных сетях среднего напряжения .

Основное предназначение автоматических устройств повторного включения состоит в обеспечении последовательных циклов автоматического повторного включения для устранения кратковременных неисправностей и минимизации времени простоя сети. Помимо повышения надежности и снижения SAIDI (индекс средней продолжительности перерывов в работе системы), SAIFI (индекс средней частоты прерываний в системе) и MAIFI.

(Индекс мгновенной средней частоты прерываний), реклоузеры серии Rec обеспечивают широкий спектр встроенных функций связи и улучшают обзор сети оператором.

Обладая более чем 20-летним опытом работы в области вакуумных реклоузеров на опорах, Таврида Электрик предлагает лучшее в своем классе решение с точки зрения надежности, безопасности и простоты установки

Автоматические реклоузеры могут использоваться на подстанциях вместо традиционных автоматических выключателей подстанций для достижения экономии капитальных затрат во время выполнения проекта, будь то новая подстанция или модернизация старой.

Комплексное решение для подстанции «Таврида Электрик» содержит надежный модуль коммутации, управление реклоузером с обширным перечнем защит, надежный монтажный комплект подстанции, а также опциональные аксессуары. Монтажный комплект состоит из набора стальных деталей с горячеоцинкованным покрытием и без сварных деталей. Монтажные размеры и высота устройства могут быть легко отрегулированы для размещения в различных конфигурациях подстанций. Таким образом, полностью отпадает необходимость в дополнительных адаптационных комплектах.

Полное решение поставляется в одной коробке, что еще больше сокращает расходы на логистику. В целом интегрированная система реклоузера позволяет заказчику сэкономить на капитальных вложениях, строительных работах и вводе в эксплуатацию.

Автоматические реклоузеры «Таврида Электрик» позволяют легко подключать различные возобновляемые источники и распределенную генерацию (ДГ) к сети и повышать надежность электроснабжения.

Реклоузеры серии Rec имеют возможность автоматического отключения РГ от сети в случае проблем с качеством электроэнергии и быстрого повторного подключения при стабильном электроснабжении. Он также может выполнять функцию проверки синхронизации для проверки синхронизации напряжения двух независимых систем. Таврида Электрик реализовала эту функциональность, разработав элемент защиты Close Condition Verifier (CCV). Элемент CCV прошел указанные испытания и стандартные проверки соответствия от Eskom, все из которых были успешно пройдены, и реклоузер был утвержден в качестве автоматического выключателя подключения независимого поставщика электроэнергии (IPP).

Реклоузеры Таврида Электрик Инновации

Вакуумные прерыватели Таврида Электрик

Реклоузеры оснащены инновационными и значительно упрощенными вакуумными выключателями Таврида Электрик.

Запатентованная комбинированная воздушная и твердая изоляция

Бак с воздушной изоляцией, устойчивый к коррозии, включает в себя автоматический выключатель с твердой изоляцией, датчики и вспомогательные механизмы

Устойчивый к ультрафиолетовому излучению и гидрофобный полимер

Вводы главных цепей, изготовленные из стойкого к ультрафиолетовому излучению полимера, покрыты чехлами из силиконового каучука.

Запатентованная конструкция датчиков

Датчики напряжения и трансформаторы тока Таврида Электрик обеспечивают исключительную точность во всем диапазоне температур. Каждый датчик тестируется и калибруется во время производства.

Широкий диапазон рабочих температур

Наружный блок предназначен для работы при температуре от -76°F до +131°F.

Надежная работа в сильно загрязненных районах

Подтверждено испытаниями на загрязнение окружающей среды на испытательной станции Koeberg Insulator Pollution Test Station (KIPTS), известной во всем мире как испытательная установка для суровых условий окружающей среды, которой управляет ESKOM.

Культура высокопроизводительного производства

Производство инновационных продуктов возможно только при наличии уникальных производственных технологий. Простого приобретения машин и оборудования, доступных на рынке, недостаточно. Для создания поистине уникальной продукции «Таврида Электрик» разработала революционные производственные процессы.

СВЯЖИТЕСЬ С НАМИ

Спасибо!

Ваше электронное письмо было успешно отправлено, и мы признательны, что вы связались с нами.

Мы скоро свяжемся.

Вопросы по продукту

Даю согласие на обработку моих персональных данных совладельцами компаний Группы «Таврида» и их
процессоры в соответствии с Политикой конфиденциальности и в соответствии с
Регламент ЕС GDPR.

УВЕДОМЛЕНИЕ О КОНФИДЕНЦИАЛЬНОСТИ И COOKIES

Мы используем файлы cookie, чтобы предоставлять более качественные услуги и предоставлять вам наилучшие впечатления от нашего веб-сайта,
а также провести некоторый анализ. Кроме того, мы обрабатываем некоторые ваши персональные данные в соответствии с нашей Политикой конфиденциальности.
Прежде чем мы будем использовать файлы cookie и обрабатывать персональные данные, мы всегда запрашиваем ваше согласие на сохранение файлов cookie на вашем устройстве,
использовать их и обрабатывать ваши персональные данные.
