Современная электростанция на дровах является очень эффективным и при этом относительно недорогим оборудованием, основным топливом в которой являются дрова. Сейчас это оборудование достаточно широко используется в частном жилом секторе, а также на небольших производственных площадях и в походных условиях.

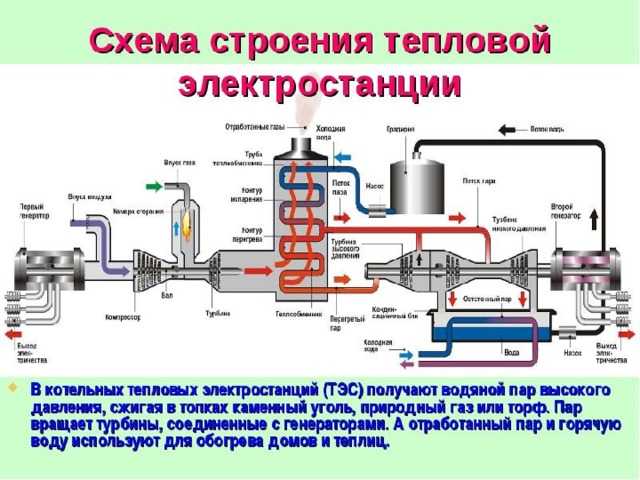

Принцип классической схемы

Само понятие «на дровах» по которому работает тепловая электростанция на дровах нужно понимать, что в качестве топлива, имеется возможность использовать разнообразные материалы способные гореть. При этом, самым распространенным и часто используемым ресурсом являются именно дрова. Вы можете электростанции на дровах купить из большого представленного на рынке ассортимента по относительно невысокой стоимости. Основное устройство этих видов электростанций такое:

  • Печь.
  • Специальный котел.
  • Турбина.

При помощи печи происходит нагревание котла в котором находится вода или же может находиться специальный для этого газ. Затем вода направляется по трубопроводу к турбине. Она вращается и при помощи этого в специально смонтированном генераторе преобразуется электричество. Электростанции на дровах своими руками сделать достаточно просто и это не займет очень много времени и значительных финансовых вложений.

Основные особенности работы

При работе электростанции, вода не будет сразу испаряться, а постоянно будет ходить по контуру. Отработавший пар охлаждается и затем опять становится водой и так по кругу. Некоторым недостатком подобной схемы работы мини электростанции на твердом топливе является достаточно высокая взрывоопасность. Если вдруг вода, которая находится в контуре сильно перегреется, тогда котел может не выдержать и его разорвет давлением. Для предотвращения этого, используются современные системы и автоматические клапаны. Вы всегда можете купить походную электростанцию на дровах, которая имеет высокие показатели эффективности и безопасности совсем недорого по стоимости.

Также, в стандартной схеме генератора на пару имеются некоторые требования к используемой воде. Обычную воду из под крана заливать в это оборудование не рекомендуется. Потому, как в ней большое количество солей, что с течением определенного времени станет основной причиной возникновения налета на стенках используемого котла и в трубах электростанции, которая использует дрова в качестве основного топлива.

Такой налет, имеет пониженную теплопроводность, что негативно скажется на работе твердотопливной электростанции купить, которую вы можете с любыми необходимыми рабочими параметрами по самой приемлемой стоимости. Но, сейчас, проблемы и сложности с образованием налета, могут достаточно быстро и легко решаться, при помощи использования специализированных средств, которые разработаны для борьбы с появлением налета. Они дают прекрасную возможность, очень быстро и эффективно справится с образованием налета в подобном оборудовании, что в значительной степени упрощает процесс эксплуатации электростанций, которые в качестве топлива используют дрова.

Различные варианты электростанций на дровах

Сейчас очень популярной и недорогой является твердотопливная туристическая мини электростанция, которую можно приобрести из большого представленного ассортимента. Такие электростанции пользуются высокой популярностью и востребованностью у большого числа туристов и путешественников. В этом оборудовании используется специальное твердое топливо, которое обеспечивает высокие показатели эффективности, надежности, а также безопасности в эксплуатации.

Миниэлектростанция использующая в виде топлива дрова, является достаточно успешным и уже давно применяемым оборудованием, которое может быть использовано в различных сферах деятельности человека. Очень популярны, такие виды электростанций у дачников, где могут быть частые проблемы с отключением электричества, а также в труднодоступных регионах где отсутствуют линии электропередач. Помимо этого, все большую популярность сейчас приобретают походные варианты электростанций, которые используют дрова или любые другие твердотопливные элементы.

Мини ТЭЦ для дома — Вентиляция, кондиционирование и отопление

Значительная стоимость источников энергии, трудности и дороговизна подключения газа и централизованного электроснабжения, а в некоторых случаях и техническая невозможность подвода сетей, заставляет обращать внимание на альтернативные установки, способные обеспечить отопление и работу электроприборов.

При определенных условиях решить эту задачу может мини ТЭЦ для дома, работающая на различном топливе.

Пример установленной мини ТЭЦ

Отличия мини ТЭЦ и традиционных генераторов

Генератор — устройство способное преобразовать различные виды топлива в электрическую энергию. Большинство массово эксплуатируемых установок приводятся в действие двигателями внутреннего сгорания или газотурбинными установками. При этом значительная часть тепловой энергии, получаемая в результате сгорания топлива попросту выбрасывается на ветер.

Основные потери приходятся на систему охлаждения двигателя, выхлопные (отработанные) газы, нагрев смазочных жидкостей. По этой причине КПД всех существующих генераторов, которые можно использовать в частном порядке, невысок.

Мини ТЭЦ для дома на твердом топливе (или других типах источников энергии) позволяет использовать теплопотери, характерные генераторам, для получения значительного количества тепловой энергии. В промышленных масштабах теплоцентрали (ТЭЦ), работающие на крупных предприятиях, способны обеспечить потребности даже большого города. В последнее время все более востребованы становятся установки ТЭЦ сравнительно небольшой мощности, которые можно использовать в индивидуальных целях. При этом основной упор делается на агрегаты, способные работать на альтернативных источниках энергии (биотопливо, торф, брикеты и пеллеты, древесные отходы, дрова).

Современные ТЭЦ могут работать в двух основных режимах:

  1. Когенерация — получение электрической энергии и сопутствующая выработка тепла.
  2. Тригенерация — обеспечение электричеством и дополнительное получение не только тепла, но и холода для рефрижераторных установок.

Принцип работы и существующие виды ТЭЦ

Если для традиционной ТЭЦ основным агрегатом считается двигатель внутреннего сгорания, то мини ТЭЦ на дровах или древесных отходах работает за счет прямого сжигания топлива в котлах.

Поэтому несколько отличается и принцип действия установок:

  • Вращение вала ДВС (двигателя внутреннего сгорания) приводит в действие генерирующую установку, вырабатывающую электроэнергия. Тепловая мощность снимается с системы охлаждения двигателя и из продуктов сгорания топлива.
  • Установки на альтернативных источниках энергии в основном работают в комплекте с паровой турбиной, вырабатывающей электроэнергию. Сжигаемое топливо позволяет получить пар, необходимый для работы турбин. В качестве источника тепловой энергии используется отработанный водяной пар и продукты сгорания (дым).

На практике чаще всего применяют следующие модификации ТЭЦ:

1. Агрегаты на основе ДВС. К ним можно отнести оборудование с бензиновыми и дизельными двигателями, газопоршневыми и газотурбинными установками. Наиболее производительными считаются именно газовые модификации.

Мини ТЭЦ работающая на дизельном топливе

Эксплуатация ТЭЦ с дизельным приводом осложнена тем, что установка должна работать практически на полную мощность. В противном случае двигатель разогревается недостаточно и снять тепловую энергию с него достаточно проблематично.

Средняя стоимость мини ТЭЦ данного типа зависит от вырабатываемой мощности. На сегодняшний день она составляет около 20-30 тысяч за каждый кВт электроэнергии. При этом стоит учитывать то, что минимальная мощность таких установок составляет 25-30 кВт, и использование их в личных целях достаточно проблематично.

2. ТЭЦ на отходах деревообрабатывающих производства вполне может использоваться в лесных местностях или при наличии дешевого источника топлива.

Мини ТЭЦ работающая на древесных отходах

Для частного дома вполне подойдет мини ТЭЦ от компании SUN SYSTEM. Такая установка вполне способна обеспечить потребности жилого дома площадью до 400 квадратных метров.

Мощность мини ТЭЦ данной серии составляет 3 кВт по электроэнергии и 10 кВт по теплу. Основу агрегата составляет двигатель Стирлинга, в качестве топлива используются пеллеты. Средняя стоимость установки составляет 19 тысяч евро.

3. На сегодняшний день различные компании предлагают мини ТЭЦ для дома на биотопливе различных модификаций. При выборе таких установок следует учитывать тот факт, что экономическая целесообразность применения данных устройств будет присутствовать только при ежегодном потреблении не менее 3000 кВт*ч электроэнергии и 20 тысяч кВт тепла.

Мини-ТЭЦ на биотопливе от MW Power

При этом быстро окупается только то оборудование, которое работает с максимальной загрузкой. В противном случае срок окупаемости оборудования может значительно увеличится. Данный вариант наиболее подходит для коллективного использования, например, на 3-5 коттеджей или целый небольшой поселок.

Современные разработки микро ТЭЦ

Для индивидуальной эксплуатации рекомендуется обратить внимание на новое поколение оборудования — микро ТЭЦ. Для потребителей с небольшими потребностями в тепловой и электрической энергии такое оборудование будет лучшим выбором.

Так, микро ТЭЦ на основе того же двигателя Стирлинга,

VIESSMANN — VITOTWIN 300-W

  • Идеально подойдет для небольшого загородного дома (при условии наличия доступа к природному или сжиженному газу).
  • Средняя стоимость данной установки составляет 10,5 тысяч евро.
  • Она позволяет получать 1 кВт электрической и 6 кВт тепловой энергии.

К основным преимуществам агрегата стоит отнести экономичность, низкий уровень создаваемого при работе шума. Еще одним плюсом считается простой монтаж (не сложнее обычного настенного котла).

Установка любой мини ТЭЦ, это в первую очередь работа на перспективу. Учитывая достаточно высокую стоимость оборудования, целесообразно коллективное применение данных агрегатов.

Но даже при личном использовании мини и микро ТЭЦ способны гарантировать энергетическую независимость от центральных сетей. Поэтому таким агрегатам предназначено большое будущее.

Тепловая электростанция своими руками

Как использовать свечу для зарядки мобильного телефона? Очень просто — для этого можно собрать простую тепловую электростанцию ​​всего из нескольких очень доступных элементов.
Вещь довольно крутая, ее можно взять с собой в поход или на рыбалку и в любой ситуации получить возможность зарядить мобильное устройство, будь то телефон или планшет.
В отличие от Power Bank, этот генератор не имеет ограничений и может работать непрерывно. В качестве источника тепла можно использовать не только свечу, но и щепки из дров или бумаги.

Детали ТЭЦ

  • .
  • .
  • Олово.
  • .
  • .

Изготовление теплогенератора своими руками

Первым делом нужно найти консервную банку. Отрежьте дно и просверлите несколько небольших отверстий по всей боковой поверхности. Большие проемы делать не следует, иначе в ветреную погоду огонь потухнет от сильного ветра.

Затем ножницами по металлу вырезаем окошко для свечи на дне банки.

Обязательно зачистите острые края напильником или напильником после надрезов.

Вот сердце теплогенератора — элемент Пельтье. Он будет генерировать ток при разнице температур его поверхностей. То есть одну сторону будем греть свечкой, а другую охлаждать радиатором от компьютера.

Для обеспечения надежной передачи тепла на элемент Пельтье наносим на его стороны теплопроводящую мазь.

Промазываем одну сторону тонким слоем.

Прикрепляем к банке.

Мазок второй стороны

Чтобы в период эксплуатации провода не плавали на горячей банке, необходимо одеть стеклопластиковые участки трубки — кембрик.

И уже сверху устанавливаем радиатор от процессора компьютера. Кулера сверху не будет, все будет остывать естественным путем. Особенно на природе небольшой ветерок сделает свое дело.

Элемент Пельтье не выдает большого напряжения, около вольта, но зато силы тока для наших целей достаточно. Поэтому, чтобы поменять значения на нужные, воспользуемся повышающим преобразователем, который повысит и стабилизирует выходное напряжение до 5 В.

Припаять выход элемента ко входу преобразователя.

На выходе преобразователя уже есть USB-гнездо для подключения, так что больше ничего паять не нужно.

Тест теплогенератора

Зажигаем свечу.

Вставляем в наш реактор)).

Пытаемся зарядить мобильный телефон. Через несколько секунд напряжение достигло уровня .

И началась зарядка телефона.

Тепловая электростанция отлично справляется с производством электроэнергии.

При желании можно добавить вентилятор, подключив его к выходу преобразователя. Пяти вольт достаточно для раскрутки и двенадцативольтового кулера.
Для надежности банку с радиатором можно скрепить между собой тонкой проволокой или тонкими длинными болтами, предварительно просверлив там и сям отверстия.

Вывод

Здесь мы часто выключаем свет дома. И когда это происходит, я достаю теплогенератор. Он дает электричество и свет от свечи, убивая двух зайцев одним выстрелом. Ну а если света не хватает, можно еще и мини светодиодную лампу подключить к USB. Хорошая новость в том, что это устройство всегда готово к использованию, а потому непредвиденных неприятностей быть не может.

Посмотреть видео

Генератор на дровах во дворе – Новости Матери-Земли

Иногда трудно решить, что является большим финансовым бременем: расходы на эксплуатацию автомобиля или затраты на обеспечение домохозяйства электроэнергией и теплом . Таким образом, чтобы облегчить нагрузку в обоих случаях, сотрудники исследовательского центра MOTHER EARTH NEWS провели последние несколько месяцев, разрабатывая и тестируя различные системы, которые используют недорогие, а иногда даже бесплатные древесные отходы в качестве замены дорогостоящим. ископаемое топливо.

В статье «Газовый грузовик на древесине: дорожная энергия от газификации древесины» мы подробно рассказали, как сделать газификатор на древесине, достаточно маленький для питания автомобиля или пикапа, стоимость деталей и материалов составляет около 125 долларов. В этом отчете мы также упомянули, что находимся в процессе адаптации технологии к стационарной генерирующей системе. Что ж, всего за несколько дней до крайнего срока для этого выпуска наша исследовательская группа нанесла последние штрихи на этот дровяной генератор. И хотя у нас еще не было возможности посвятить устройству достаточное количество рабочих часов, чтобы убедить нас в том, что конструкция настолько хороша, насколько мы можем ее сделать, наши первоначальные испытания, похоже, показывают, что она будет работать так же хорошо, как и любая другая резервный генератор на топливе аналогичной мощности в дополнение к обеспечению достаточного количества горячей воды для обогрева дома!

С самого начала этого проекта мы хотели не только построить работающий демонстрационный образец, который позволил бы посетителям нашей Эко-деревни увидеть, а в некоторых случаях и повторить, то, что мы сделали, но также хотели создать добросовестно функционирующий источник переменного тока, который полностью снабжал бы нашу ремонтную мастерскую, тем самым уменьшая нашу зависимость от услуг местной коммунальной службы.

Как оказалось, мы смогли достичь поставленных целей… и сделать это, используя недорогой металлолом или списанные детали, которые мы соединили с генератором переменного тока мощностью 10 киловатт и напряжением 120/240 вольт, изначально приобретенным для гидроэлектростанции. (См. «Материнскую гидроэлектростанцию». Поскольку напор и подача на нашей гидроэлектростанции имеют потенциал немногим более 2 кВт, мы решили заменить там слишком большой генератор переменного тока более подходящим генератором переменного тока мощностью 2,5 кВт, что позволило для использования с древесно-газовой установкой доступен агрегат большего размера.)

Газификаторы, конденсаторы и фильтры

Система получения электричества из металлолома на удивление проста. Для начала вместо того, чтобы использовать только один газификатор, мы решили использовать два , подключенных независимо друг от друга, чтобы двигатель работал без перебоев. (Дополнительным преимуществом является то, что эта установка также позволяет нам чистить или обслуживать одну камеру, в то время как другая поддерживает работу установки. ) А поскольку в стационарном режиме заполненные древесиной резервуары не подвержены вибрации и движению, они бы при установке на транспортном средстве, мы пошли дальше и установили электромеханический встряхиватель колосников (сделанный из двигателя автомобильного стеклоочистителя) в каждой топке, чтобы предотвратить накопление остатков топлива и остановить поток горючего «дымного» топлива. производится газификаторами.

Когда пар покидает «используемый» блок, он попадает прямо в десятифутовый, слегка наклоненный горизонтальный конденсатор, который [1] удаляет большое количество несгораемого водяного пара и некоторый остаток, и [2] охлаждает и, таким образом, уплотняет топливный заряд, делая его более мощным. Эта «охлаждающая камера» представляет собой не что иное, как набор трубок, заключенных — все, кроме их концов — в «рубашку» трубопровода, которая заполнена водой и подключена к системе охлаждения двигателя.

После прохождения через конденсатор концентрированные газы попадают в вертикальный фильтр, который улавливает любые оставшиеся твердые частицы в слоях плетеной нити и предотвращают попадание потенциального обратного пламени в остальную часть системы с помощью перфорированных ловушек как на входе, так и на выходе. Опять же, и конденсатор, и фильтр были изготовлены в двух экземплярах, чтобы были две отдельные и полные системы производства топлива, каждая из которых была подключена к общей подающей трубе, ведущей непосредственно к двигателю.

Силовая установка, генератор переменного тока и регулятор скорости

При выборе двигателя для нашего завода мы учитывали четыре фактора: [1] мощность и крутящий момент при заданных оборотах, [2] рабочий объем, [3] доступность и [4] стоимость.

Из наших грубых расчетов мы пришли к выводу, что после учета потерь эффективности генератору мощностью 10 кВт потребуется около 22 лошадиных сил для эффективной работы. Однако, поскольку мощность зависит от частоты вращения двигателя, было важно выбрать силовую установку, которая развивала бы свои «лошади» в диапазоне средних оборотов, а не на максимальной скорости, поскольку высокооборотный агрегат страдал бы от плохой экономии топлива и укороченный срок жизни. Мы также должны были принять во внимание тот факт, что двигатель, работающий на древесном топливе, развивает только от 50 до 65 % своей 9-кратной мощности. 0089 с номинальной мощностью , и что медленно горящий газ лучше работает с конструкцией с длинным ходом, а не с коротким ходом.

Объем двигателя является еще одним важным фактором. Очевидно, что огромный V-8 потреблял бы больше «дыма», чем требует скромная четырехцилиндровая машина. И, в интересах экономии, мы не видели смысла в использовании слишком большого двигателя для выполнения относительно небольшой задачи по обеспечению одного здания электричеством и теплом.

Доступность и стоимость также имеют значение. Мы решили, что лучше использовать недорогой утилизированный двигатель, близкий к нашим потребностям, чем покупать идеально подходящий, но дорогостоящий двигатель 9.0089 новая силовая установка .

К счастью, наш выбор оказался удачным. Поиск на местной свалке выявил (за 75 долларов) четырехцилиндровый двигатель Pontiac Tempest 1961 года выпуска. Это длинноходная модель объемом 195 кубических дюймов, которая, по сути, представляет собой правую половину двигателя General Motors V-8. Мы оснастили блок поршнями с соотношением сторон 11:1 и распределительным валом с малым перекрытием, затем установили самодельную систему карбюратора, аналогичную той, что установлена ​​на нашем пикапе, работающем на древесном топливе, и немного увеличили угол опережения зажигания. (Эти модификации были сделаны в экспериментальных целях. Система, безусловно, вполне адекватно работала бы с «коробочным» двигателем.) Мы также заменили обычный выпускной коллектор морским агрегатом с водяным охлаждением и построили водяную рубашку вокруг открытой выхлопной трубы в для извлечения отработанного тепла для использования в системе хранения тепла.

В настоящее время двигатель производит на больше, чем достаточно мощности при оптимальной частоте вращения генератора, которая составляет 1800 об/мин, чтобы эффективно выполнять свою работу. Насколько мы можем судить, крепкий маленький четырехцилиндровый двигатель, изначально рассчитанный на 110 л. к генератору со скоростью 1800 оборотов в минуту (и это также скорость, при которой силовая установка развивает свой максимальный крутящий момент). Кроме того, эти обстоятельства позволяют нам использовать экономичную муфту с прямым приводом, а не более сложную и потребляющую энергию понижающую систему передачи для установки.

Сама генераторная установка представляет собой стандартный генератор переменного тока Kamag 14 с автовозбуждением и непрерывной мощностью 10 кВт. Он обеспечивает либо одну 240-вольтовую, либо две 120-вольтовые цепи с 60 циклами и предназначен для включения при напряжении 210 вольт, чтобы установка могла выйти на рабочую скорость без нагрузки нагрузки. Кроме того, он включает в себя регулятор превышения скорости, который отключает агрегат при напряжении 270 В.

Поскольку изменяющиеся требования к нагрузке напрямую влияют на скорость вращения двигателя и генератора переменного тока и тем самым влияют на циклы мощности, нам пришлось полагаться на регулятор скорости, чтобы постоянно поддерживать 60 циклов. Но вместо того, чтобы использовать шкив переменной ширины, который изначально поставлялся с генератором, мы использовали только его датчик скорости и серводвигатель, а затем подключили последний компонент непосредственно к дроссельной заслонке двигателя. Эта компоновка гораздо менее громоздка и сложна, чем «зажим шкива», хотя нам потребуется провести гораздо больше испытаний и, возможно, внести некоторые изменения, прежде чем мы сможем полностью поручиться за ее эффективность.

Когенерационная система обеспечивает тепло

Помимо производства электроэнергии для нашей ремонтной мастерской, система также предназначена для обеспечения этого строения теплом. Хотите верьте, хотите нет, но только около одной трети энергии данного топлива совершает какую-либо полезную работу, когда оно сгорает в двигателе. Остальное обычно тратится впустую — в виде тепла — когда оно выбрасывается из выхлопной трубы или вытягивается из радиатора. Таким образом, чтобы воспользоваться этим потерянным ресурсом, мы направили систему охлаждения силовой установки вместе с «рубашкой», которая окружает его выпускной коллектор, в 15-галлонный «замкнутый контур»… который, в свою очередь, сбрасывает свою тепловую энергию в 500-галлонный галлонный резервуар для хранения, который через насос и линию 1 1/2 дюйма соединен со вторым контейнером такого же объема.

Для наших летних демонстраций мы подключили небольшой водонагреватель к первичному контуру от двигателя. Однако осенью мы планируем расширить это до полномасштабной гидравлической системы, установив плинтусные нагреватели в конструкции площадью 1200 квадратных футов, которые должны в полной мере использовать воду с температурой 170 ° F, которую обеспечивает двигатель.

И это еще не все!

Наши эксперименты тоже не закончатся на . Как только мы будем полностью удовлетворены той частью нашей установки, которая производит электричество, мы собираемся прикрутить воздушный компрессор к кронштейну для принадлежностей в передней части двигателя, обвязать его ремнем и запустить пневматическую линию в подземный резервуар для хранения воздуха рядом с магазином. Прохладная земля поможет сконденсировать любую влагу, а сжатую «атмосферу» можно будет использовать для привода инструментов или распыления краски.

На самом деле, когда дело доходит до придумывания новых задач для нашего генератора, мы ограничены только нашим воображением. Кажется, что в двигателе достаточно избыточной мощности, чтобы мы могли работать даже с автомобильным компрессором кондиционера, который должен охлаждать небольшой дом. По крайней мере, один из наших исследователей считает, что можно разработать механизм измельчения древесины/шнековой подачи, приводимый в действие коленчатым валом двигателя, который мог бы превращать большие куски дерева в куски размером с укус и подавать их в газообразующую установку. камеры!

Во всяком случае, мы считаем, что в ходе нашего мелкомасштабного исследования мы сделали ряд заслуживающих внимания открытий, не последним из которых является тот факт, что потребности дома в электричестве могут удовлетворяться за счет газификации древесины. Счет за нашу лилипутскую утилиту, не считая работы, составил примерно 6000 долларов, включая ее «жилье», состоящее из плиты и защитной крыши. Конечно, эту стоимость можно было бы существенно снизить, если бы использовался бывший в употреблении генератор переменного тока и немодифицированный двигатель.
