ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ ТАЙМЕРА СЕРИИ 555

ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ ТАЙМЕРА СЕРИИ 555

  Этот материал заимствован из различных зарубежных журналов. Учитывая, что в каждой стране существует своя система индексации типономиналов микросхем, в приводимых здесь схемах будут встречаться различные их наименования: 555, В555. По своей сути они одинаковы. Всем им соответствует отечественный вариант интегрального таймера КР1006ВИ1 — аналог полный (электрические параметры, конструктивное исполнение, нумерация выводов). Сведения об этой микросхеме были приведены в «Радио» № 7 за 1986 г. (с. 57, 58).

РЕГУЛИРОВАНИЕ СКВАЖНОСТИ ИМПУЛЬСОВ

  На рис. 1 приведена схема мультивибратора. Применение в данном устройстве микросхемы В555 позволило добиться регулирования скважности импульсов в широких пределах. Это достигнуто тем, что разделены цепи зарядки и разрядки конденсатора С1. При высоком уровне на выходе микросхемы (вывод 3) транзисторы VT1 и VT2 открыты. В это время конденсатор С1 заряжается через транзистор VT1, резистор RA и часть R’A переменного резистора RP1. При достижении на нем напряжения уровня 0,66 Uп мультивибратор переходит в состояние с низким уровнем сигнала на выходе.


Puc.1

  Теперь конденсатор С1 разряжается через часть Rg переменного резистора RP1, резистор Rg и внутреннюю цепь разряда (вывод 7) микросхемы. При уровне напряжения на нем 0,33 Uп мультивибратор переходит в первоначальное состояние с высоким уровнем на выходе. Таким образом, время зарядки (t1) и разрядки (t2) можно регулировать переменным резистором. Скважность импульсов определяется соотношением резисторов

Т/t1=(RA+RP1+RB)/(RA+R’A)

  При указанных на схеме значениях сопротивлений скважность регулируется от 2 до 98 при неизменной частоте генерации.

«Radio, Fernsehen, Flektronik», 1988, № 11

ЛИНЕЙНОЕ РЕГУЛИРОВАНИЕ ЧАСТОТЫ МУЛЬТИВИБРАТОРА


На рис. 2 приведен модернизированный вариант классической схемы генератора прямоугольных импульсов с интегральной микросхемой серии 555. В данном устройстве зарядка и разрядка времязадающего конденсатора С1 осуществляется через диодный мост VD1-VD4 и два источника тока на транзисторах VT3 и VT4, которые управляются работой транзистора VT2.


Puc.2

  Частота генерации колебаний на выходе изменяется линейно переменным резистором R2. При указанных на схеме значениях элементов можно получить двадцатикратное изменение частоты, при среднем положении R2 частота генерации — 1 кГц.

  Вместо переменного резистора частоту колебаний можно регулировать подачей внешнего постоянного напряжения на базу транзистора VT2. Эмиттерный переход транзистора VT1 обеспечивает необходимую термостабилизацию работы устройства. Если требования к линейности регулирования не очень жестки, устройство может быть выполнено с стократным изменением частоты.

«Радио, телевизия, електрончка», 1989, № 8

РЕГУЛИРОВАНИЕ ЯРКОСТИ ЦИФРОВОГО ИНДИКАТОРА

  Устройства с люминесцентными индикаторами (стационарные электронные часы, информационные табло и др.) удобны в пользовании только при большом контрасте светящихся сегментов. Например, в затемненном помещении достаточно и небольшого тока анода-сегмента для нормального его визуального наблюдения. Но при большой освещенности помещения и яркость свечения элементов индикатора должна быть значительно выше.


Puc.3

«Radio, Fernsehen, Flektronik», 1986, № 12

УСТРОЙСТВО ПЕРИОДИЧЕСКОГО ОТКЛЮЧЕНИЯ НАГРУЗКИ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

  Устройство, схема которого показана на рис. 4, можно использовать для периодического подключения и отключения нагрузки в цепи переменного тока, например, световую рекламу, новогоднюю гирлянду, звуковой сигнализатор и др.


Puc.4

  Включение нагрузки осуществлено через симметричный тиристор (симистор) VS1, который управляется через транзистор VT1 от генератора на микросхеме DD1. Частота генератора устанавливается выбором конденсатора С2 и резисторов Rl, R2 и определяет интервалы включения нагрузки. О состоянии включения нагрузки можно судить по работе светодиодного индикатора HL1, он же помогает осуществить контроль частоты генератора даже при отключенной нагрузке. В конструкции возможно использовать трансформатор питания с мощностью до 5 Вт.

  Использование устройства требует особого внимания, так как элементы нагрузки и их соединительных цепей находятся под фазовым напряжением питающей сети переменного тока. Поэтому требуется тщательное соблюдение мер безопасной работы, а само устройство следует разместить в пластмассовом корпусе.

«Haul Parleur», I988, № 12

ЗАМЕДЛЕННОЕ ОТКЛЮЧЕНИЕ ОСВЕЩЕНИЯ В САЛОНЕ АВТОМОБИЛЯ

  Устройство реле времени (рис. 5) осуществляет замедление на 10… 15с отключение освещения в салоне автомобиля после закрывания дверей. В течение этого времени водитель может спокойно оглядеть приборную доску и вставить ключ зажигания.


Puc.5

  При закрытых дверях автомобиля контакты SA1 разомкнуты и лампа освещения EL1 не светится. Конденсаторы С1 и С2 заряжаются соответственно через цепи VD1R3 и VD1R4. Поддержание напряжения на конденсаторе С2 защищает таймер от ложных срабатываний из-за импульсных помех при запуске двигателя и при его работе. После зарядки конденсатора С1 на выводе 3 микросхемы напряжение близко к нулю и транзисторы VT1-VT3 закрыты. При открывании дверей контакты SA1 замыкаются, лампа в салоне светится, конденсатор С1 разряжается через цепь VD2 R1.



Источник: shems.h2.ru

Принцип работы 555 таймера

Таймер NE является, пожалуй, самой популярной интегральной микросхемой своего времени. В этой статье, постараемся подробно осветить вопросы описания и применения таймера NE Умные соединения компаратора, сбрасываемый триггер и инвертирующий усилитель в одной монолитной интегральной микросхеме, наряду с несколькими другими элементами породили почти бессмертные схемы устройств, которые сегодня используется многими радиолюбителями. Два года спустя той же компании был разработана микросхема с обозначением , которая объединила в себе два отдельных таймера NE имеющих только общие выводы по питанию.







Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Микросхема 555: Собираем 5 гаджетов на базе микросхемы 555

  • Микросхема 555 практическое применение

  • Теория и практика применения таймера 555. Часть первая.

  • Генератор электрических импульсов на таймере 555

  • Таймер 555 (КР1006ВИ1) – для новичков в радиоделе

  • 555-й таймер. Часть 1. Как устроен и как работает таймер NE555. Расчёт схем на основе NE555

  • Лабораторная работа 1 Интегральный таймер 555

  • Подробное описание, применение и схемы включения таймера NE555

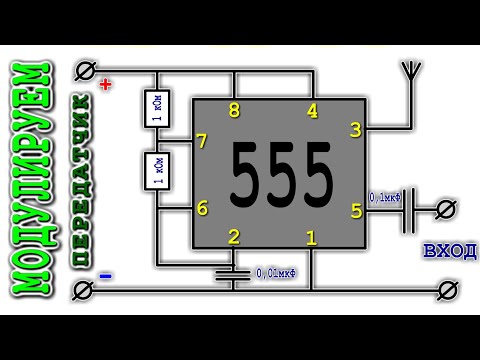

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Электроника шаг за шагом — 555 таймер (Выпуск 12)

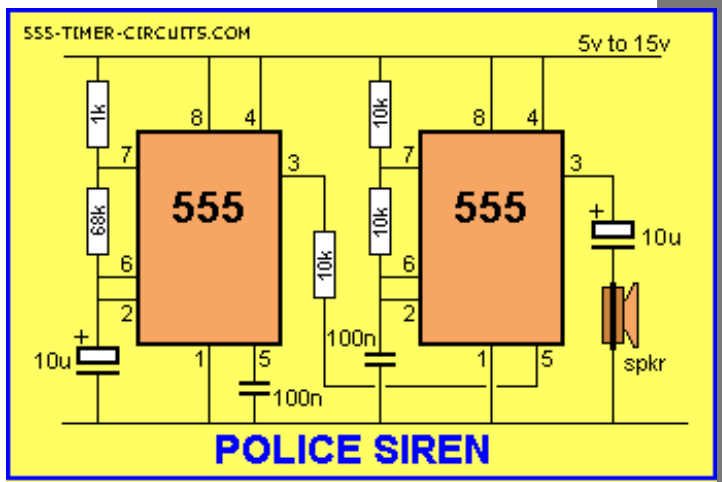

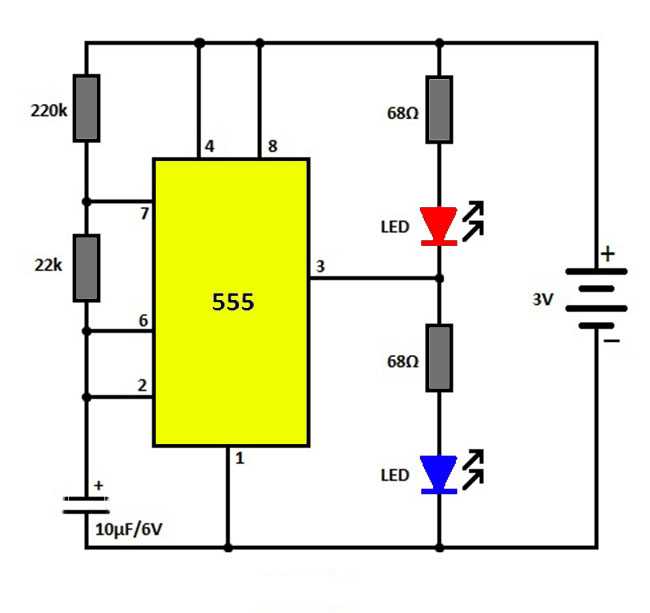

Микросхема 555: Собираем 5 гаджетов на базе микросхемы 555






Впервые выпущен в году компанией Signetics под обозначением NE Представляет собой асинхронный RS- триггер со специфическими порогами входов, точно заданными аналоговыми компараторами и встроенным делителем напряжения. Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искажённого в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования , импульсные преобразователи напряжения , устройства широтно-импульсного регулирования, таймеры и др.

Летом года США находились в экономическом кризисе. Микроэлектронная компания Signetics сократила половину персонала. Камензинд продолжил работу над аналоговыми схемами у себя в гараже.

Вначале он отладил схему интегрального ГУН с частотой, не зависевшей от напряжения питания. Идея встретила сопротивление: оппоненты полагали, что дешёвый интегральный таймер подорвёт сложившийся рынок операционных усилителей и стабилитронов , и только благодаря вмешательству руководителя продаж Арта Фьюри проект получил одобрение.

Решением стала замена встроенного генератора стабильного тока, заряжавшего времязадающий конденсатор, на обычный резистор. В микросхеме ГУН такая замена была недопустимой, в микросхеме таймера она оказалась оправданной.

Ещё пять месяцев заняла подготовка отлаженной на макете схемы к производству. За это время сотрудники Signetics, ушедшие к конкурентам вместе с разработкой Камензинда, успели запустить её в серию, но с началом продаж настоящего NE отказались от этого проекта.

Микросхема содержала 23 транзистора, 16 резисторов и 2 диода [4]. По мере удешевления производства выпуск освоили и конкуренты.

Данное обстоятельство не отражено в официальной документации к микросхеме КРВИ1 и потому нередко становилось причиной проблем у неискушённых радиолюбителей. К счастью, в большинстве конструкций, где используется таймер, приоритеты входов R и S не играют роли. Микросхема состоит из делителя напряжения с двумя опорными напряжениями для сравнения, двух прецизионных компараторов низкого и высокого уровней , RS-триггера с дополнительным входом сброса, транзисторного ключа с открытым коллектором и выходного усилителя мощности для увеличения нагрузочной способности.

Номинальное напряжение питания базовой версии микросхемы может находиться в пределах 4,5…16,5 В. Некоторые модификации работоспособны до 18 В. КМОП-версии отличаются возможностью работы при пониженном напряжении питания от 2 В. Ток потребления КМОП-версий таймера не превышает сотен микроампер.

Большинство ныне выпускаемых зарубежных аналогов, выполненных по биполярной технологии, допускает выходной ток до мА и более. Применённая схема неотключаемого внутреннего делителя напряжения на входе троичного компаратора делает невозможным независимую установку напряжений сравнения верхнего и нижнего компараторов, что уменьшает область возможного применения микросхемы.

В этих случаях можно применить микросхему двойного компаратора с двумя встроенными логическими элементами 3И-НЕ для построения RS-триггера NE [6]. К недостаткам биполярного таймера также можно отнести значительный импульсный ток потребления до — мА в моменты переключения таймера. Этот ток вызван сквозными токами выходного каскада микросхемы.

Он защищает внутренний делитель микросхемы от помех, наводимых по цепи питания в моменты переключения таймера, что устраняет нестабильность его запуска и повышает общую надёжность схемы.

Для аналогичных целей микросхему рекомендуется шунтировать по цепи питания керамическим конденсатором ёмкостью 1 мкФ, который располагается в непосредственной близости к микросхеме.

Следует заметить, что указанный недостаток практически устранён в КМОП-версиях таймера, поэтому применение с ними дополнительных конденсаторов обычно не требуется. Расположение выводов является стандартным для всех однотипных микросхем:. Величина гистерезиса определяется встроенным делителем и равна трети напряжения питания. Стоит отметить два факта:.

Материал из Википедии — свободной энциклопедии. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии , проверенной 7 августа ; проверки требует 31 правка. Дата обращения 9 декабря Для улучшения этой статьи желательно :. Найти и оформить в виде сносок ссылки на независимые авторитетные источники , подтверждающие написанное.

Викифицировать статью. Пожалуйста, после исправления проблемы исключите её из списка параметров. После устранения всех недостатков этот шаблон может быть удалён любым участником. Категории : Аналоговые интегральные схемы Таймеры. Скрытые категории: Википедия:Статьи без ссылок на источники Википедия:Статьи без источников объекты менее указанного лимита: 7 Википедия:Статьи к викификации Страницы, использующие волшебные ссылки ISBN.

Пространства имён Статья Обсуждение. В других проектах Викисклад. Эта страница в последний раз была отредактирована 18 мая в Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия.

Подробнее см. Условия использования. Политика конфиденциальности Описание Википедии Отказ от ответственности Свяжитесь с нами Разработчики Заявление о куки Мобильная версия. При подаче на этот вход напряжения менее 0,7 В выход микросхемы принудительно переходит в состояние низкого уровня переключается на GND. Это происходит независимо от состояния других входов, то есть данный вход имеет наивысший приоритет.

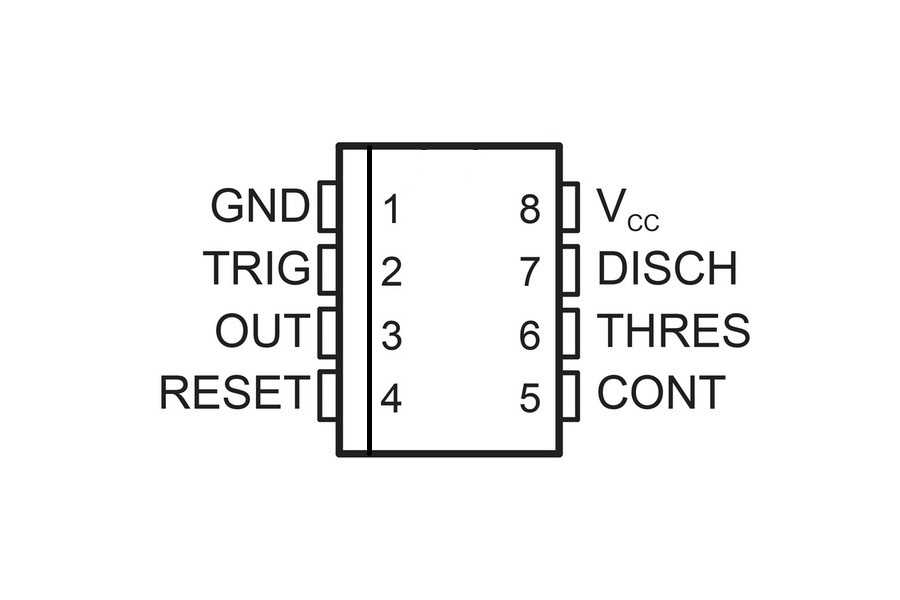

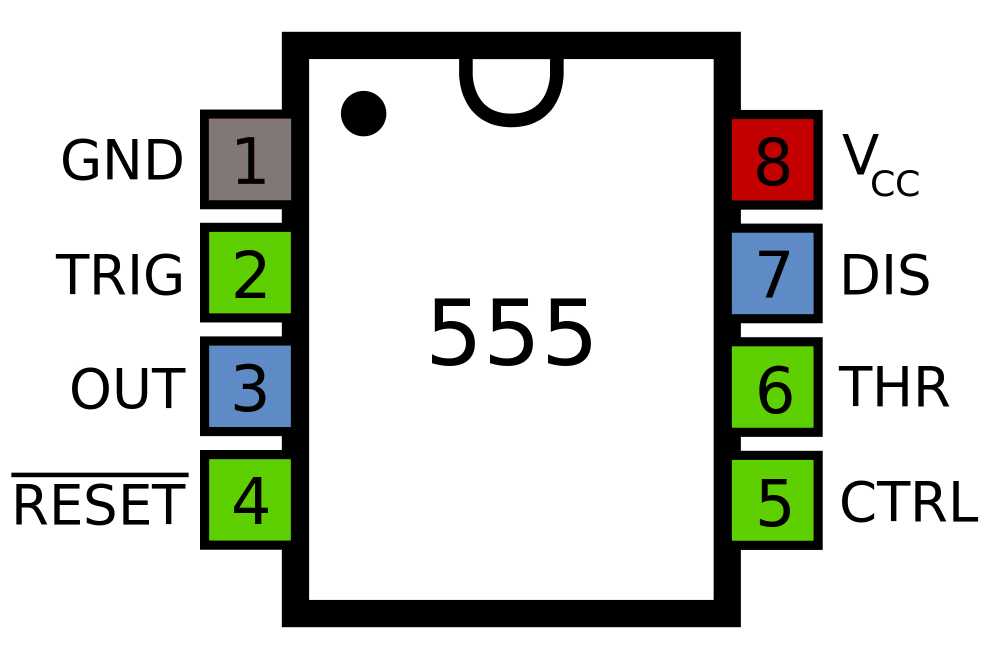

Другими словами, высокий уровень напряжения на данном входе более 0,7 В разрешает запуск таймера, в противном случае запуск запрещён. Подключен напрямую к внутреннему делителю напряжения.

Определяет пороги останова и запуска. Когда напряжение на этом выводе превышает напряжение на выводе CTRL, на выходе устанавливается напряжение низкого уровня, интервал заканчивается. Состояния этого выхода повторяют состояния основного выхода OUT, поэтому возможно их параллельное соединение для увеличения нагрузочной способности таймера по втекающему току. Для улучшения этой статьи желательно : Найти и оформить в виде сносок ссылки на независимые авторитетные источники , подтверждающие написанное.

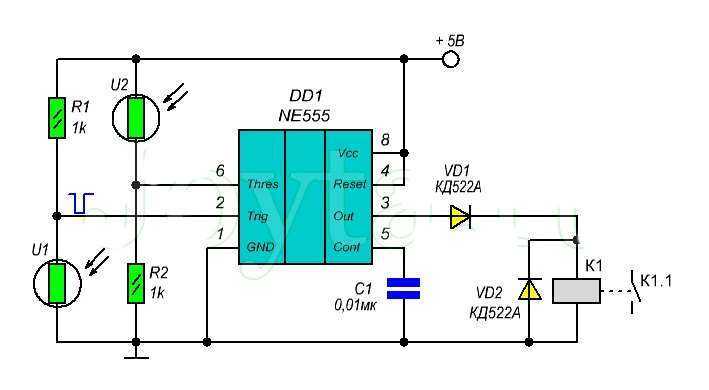

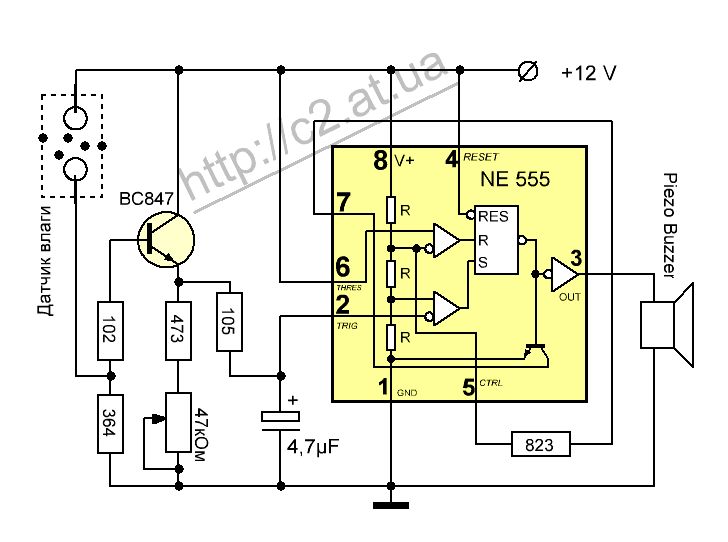

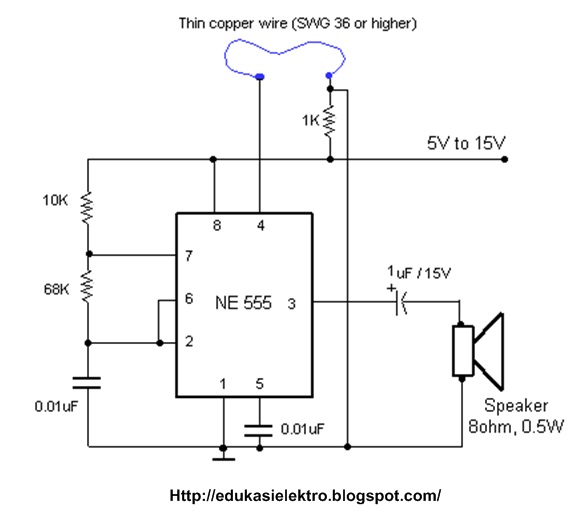

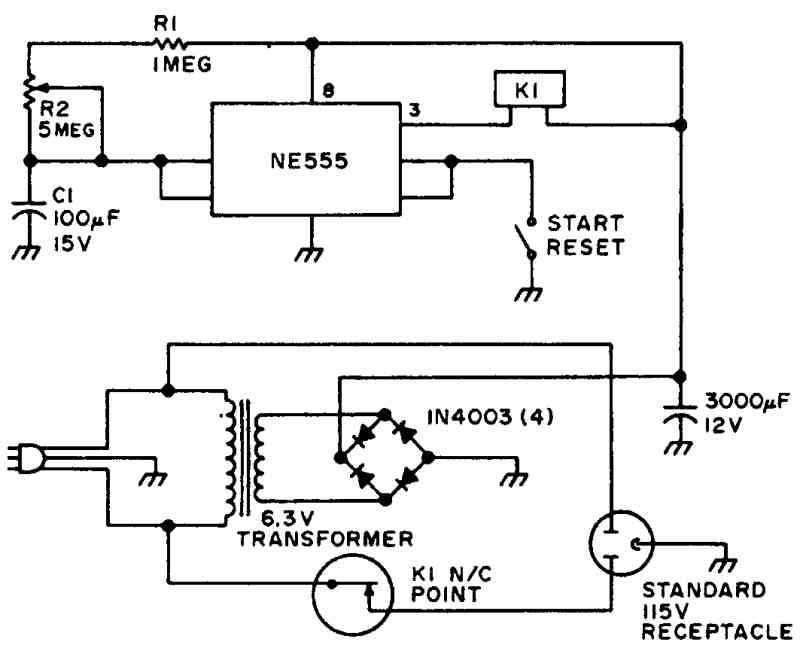

Микросхема 555 практическое применение

Схема включения для астабильного режима работы таймера показана на рис. Работа схемы состоит в следующем: сначала напряжение на конденсаторе С будет низким, побуждая таймер запускаться по выводу 2. Это заставляет выход повышаться и выключить разряжающий транзистор включаться. Это включает таймер еще раз, и начинается новый цикл. Затем таймер продолжает работать, вырабатывая цифровые сигналы на выходе и формируя экспоненциальное треугольное хронирующее напряжение на емкости как показано на рис. Для отправки комментария вам необходимо авторизоваться. Ваш IP:

Проекты с с использованием интегрального таймера . работающегопо принципуширотно — импульсноймодуляции (PWM). Усилитель низкой.

Теория и практика применения таймера 555. Часть первая.

А Вы знаете, что из-за отличия вольт-амперных характеристик, диоды параллельно не включаются? Иначе, ввиду более раннего открытия, через одни диоды будет течь почти весь ток привет товарищу Кирхгофу , а через другие ток течь не будет, или разница в токах будет существенной, что приведет к ускоренному выходу из строя диодов с более ранним отпиранием. Для параллельного включения диодов требуется последовательно с каждым диодом включить резистор. Вы абсолютно правы, данная схема не совсем корректна. Действительно, нужны токозадающие резисторы для каждого светодиода в отдельности, обязательно поправим! Не могу не согласиться , что данная микросхема очень хорошая вещь. Однако плохо то, что данные импульсы подаются на том напряжении, которое получают, а это не есть гуд.

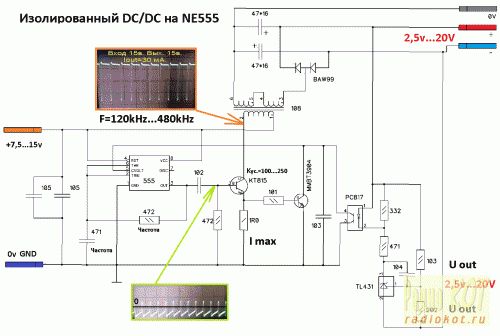

Генератор электрических импульсов на таймере 555

Впервые выпущен в году компанией Signetics под обозначением NE Представляет собой асинхронный RS- триггер со специфическими порогами входов, точно заданными аналоговыми компараторами и встроенным делителем напряжения. Применяется для построения различных генераторов, модуляторов, реле времени, пороговых устройств и прочих узлов электронной аппаратуры. В качестве примеров применения микросхемы-таймера можно указать функции восстановления цифрового сигнала, искажённого в линиях связи, фильтры дребезга, двухпозиционные регуляторы в системах автоматического регулирования , импульсные преобразователи напряжения , устройства широтно-импульсного регулирования, таймеры и др. Летом года США находились в экономическом кризисе.

Проекты с с использованием интегрального таймера Миниатюрный музыкальный метроном на таймере Friday, May 19,

Таймер 555 (КР1006ВИ1) – для новичков в радиоделе

В этой статье мы рассмотрим такую выдающуюся микросхему, как й таймер обычно обозначается как NE, но у разных производителей обозначение может быть немного разным. По мере рассказа о ее возможностях и многочисленных способах применения станет понятно, почему она так популярна в мире и почему так знаменита. Появился этот на первый взгляд очень скромный всего с 8-ю ножками электронный компонент в х годах в одной американской компании. После нескольких усовершенствований эта микросхема стала массовой благодаря простоте ее использования, широкому диапазону питающих напряжений от 4,5 до 18 В , высокой точности и невысокой цене по сравнению с устройствами аналогичного назначения. С тех пор таймер почти не изменился внешний вид показан на рис.

555-й таймер. Часть 1.

Как устроен и как работает таймер NE555. Расчёт схем на основе NE555

Микросхема позволяет либо разово выдавать импульсы определённой длины, либо выдавать импульсы постоянно, через заданные промежутки времени. Режим работы и параметры выходного сигнала зависят от подключённой к ногам микросхемы обвязки, которая строится из конденсатора и резисторов. Микросхема строится из пары компараторов, триггера flip-flop и буфера. Идеологически устройство чипа можно представить в виде диаграммы:. Подключая контакты таймера в различных конфигурациях, можно получать разнообразные сценарии поведения цепи.

конструктивной схемой таймера ne, можно заметить, что он имеет . Принцип работы диммера можно представить в виде следующей блок- схемы.

Лабораторная работа 1 Интегральный таймер 555

Ведь именно по часам и минутам мы распределяем свой распорядок дня, а эти дни складываются в недели, месяцы и годы. Можно сказать, что без времени мы бы потеряли какой-то определенный смысл в наших действиях, а еще точнее, в нашу жизнь однозначно бы ворвался хаос. Я уж даже не буду рассказывать про деловых людей, кто каждый день ходит на совещание по часам Прогресс шагнул так далеко, что многофункциональные часы можно купить в Китае за пару баксов.

Подробное описание, применение и схемы включения таймера NE555

ВИДЕО ПО ТЕМЕ: Тестер для 555 таймера — 555 Timer Tester

Годовая подписка на Хакер. Микросхема появилась сорок лет назад и стала фактически первым таймером на широком рынке. С тех пор из-за бешеной популярности микросхемы ее начали выпускать почти все производители электронных компонентов, и несмотря на почтенный возраст, до сих пор выходит многомиллионными тиражами. В этом году прошел конкурс проектов contest. Заявки принимались в нескольких категориях: искусство, сложные проекты, минималистичные и полезные гаджеты. Среди нескольких сотен проектов была видеоигра, собранная на целой горсти ; контроллер для пинбола; электрогитара; устройство, не дающее спать соседям; замок, отпирающий дверь по секретному стуку и еще куча интересного.

Эта статья посвящена микросхеме, сохраняющей популярность уже более 30 лет и имеющей множество клонов. Trigger — инвертирующий вход компаратора, ответственного за установку триггера.

Наверное нет такого радиолюбителя, который не использовал бы в своей практике эту микросхему. Сразу после поступления в продажу микросхема завоевала бешеную популярность и среди любителей и среди профессионалов. Появилась куча статей, описаний, схем, использующих сей девайс. За прошедшие 39 лет практически каждый уважающий себя производитель полупроводников, считал свои долгом выпустить свою версию этой микросхемы. Меня эта микросхема по прежнему часто удивляет , как изменив в схеме подключение одного элемента, схема приобретает новую функциональность.

Изучить структуру и принципы функционирования интегрального таймера , ознакомиться с основными типами импульсных устройств на его основе. Освоить расчёт номиналов элементов в устройствах на основе интегрального таймера Интегральный таймер NE был впервые выпущен в начале х годов прошлого века фирмой Signetics. Микросхема оказалась очень удачной для применения в импульсных устройствах, и её производство под разными названиями как правило, содержащих префикс было быстро освоено различными фирмами.
