Методика проверки цепи между заземлителями и заземленными элементами: Проверки наличия цепи между заземлителями и заземленными элементами, между заземленными установками и элементами заземленных установок

Содержание

Проверка цепи между заземлителями и заземленными элементами

Получите бесплатную консультацию строительного эксперта

Или позвоните по телефону +7 (499) 381 88 03

Оглавление

Эксплуатация силовой кабельной линии связана с повышенной опасностью для потребителя, в случае возникновения разрыва, короткого замыкания или наступления другой аварийной ситуации. Чтобы избежать проблем при использовании, сразу после монтажа, а также после регламентного периода, начала эксплуатации, проводятся испытания кабельной продукции электролабораторией. Одним из наиболее ответственных элементов токопроводящей цепи считается защитное оборудование, для обеспечения бесперебойной работы которого назначается проверка цепи между заземлителями и заземленными элементами.

Что такое экспертиза цепи между заземлителями и заземленными элементами

Проверка наличия цепи между заземлителями – это такой вид испытаний электротехнической продукции, в процессе которого выявляются нарушения при снятии заряда с корпуса оборудования. Как правило, обследованию подвергаются все металлические детали промышленных установок, электрических щитов, установленных на вводе, а также бытовых приборов и силовых розеток.

Назначение испытаний

Проверка соединений заземлителей с заземляемыми элементами осуществляется для обеспечения безопасной эксплуатации оборудования и достижения следующих целей:

Инспекция неразрывности кабелей заземляющего контура между силовыми установками, находящимися под напряжением и металлическими деталями их корпуса.
Анализ мест сопряжения заземлителей с общей кабельной цепью на предмет выявления нарушений клеммных, болтовых или обжимных сопряжений.
Проверка оплавления, окисления или физического износа контактов в результате воздействия агрессивной окружающей среды.
Анализ качества сварных соединений промышленных агрегатов, посредством приложения механической импульсной нагрузки.
Инспекция корректности сборки фазных и нулевых кабелей, при подключении силового оборудования.

Проверка наличия цепи между заземлителями и заземляемыми элементами осуществляется силами аккредитованной электролаборатории, имеющей соответствующий сертификат СРО, располагающей необходимым метрологическим оборудованием и штатом высококвалифицированных экспертов, располагающими допусками к осуществлению операций рассматриваемой категории.

Общие сведения о видах испытаний

Испытания проводятся в строгом соответствии с требованиями ПУЭ, которые регламентируют последовательность этапов, а также алгоритмы каждого вида обследования с применением специализированных инструментов. Все используемые на практике методы инспекции заземлителей подробно описываются ниже.

К защитным РЕ-проводникам

Для обеспечения безопасности при эксплуатации силовых электроустановок, в цепь включается защитный проводник PE, который выполняет ряд важных функций:

Предотвращает пробой по корпусу электроустановки, что исключает поражение потребителя разрядом электрического тока.
Данный элемент соединяет открытые проводники, на которых существует риск возникновения заряда.
PE-проводник используется не только для соединения открытых металлических поверхностей, но также периферийного оборудования, включённого в цепь.
Главная функция данного кабеля заключается в обеспечении непрерывной связи с заземляющими устройствами, по которым заряд равномерно распределяется, по заземлителю.

При проведении проверки наличия цепи, эксперт анализирует не только равномерность распределения электротока по проводнику, целостность, сопротивление изоляции, но также и корректность сопряжения нулевого кабеля с глухозаземлённой нейтралью в трёхфазных трансформаторах.

К совмещенным нулевым защитным и нулевым рабочим РЕN-проводникам

Меры по обеспечению защиты электроустановок также достигаются путём создания универсальной схемы заземления. Её суть состоит в совмещении нулевого PE-проводника, подробно описанного выше и рабочего нейтрального кабеля N. В результате сборки такой схемы, получается единый PEN-проводник, при испытаниях которого выполняются следующие регламентные требования:

Данная схема работает исключительно для трёхфазных кабельных линий, если они не являются периферийным ответвлением от высоковольтной сети к стандартным бытовым потребителям.
Как правило, PEN-проводники интегрируются в сети с номинальным напряжением до 1000В.
При проверке наличия цепи между заземляющими устройствами, осуществляется инспекция корректности подключения. PEN-проводник должен быть проложен единой независимой изолированной жилой без подключения к нему периферийных токопроводящих устройств.
PEN-кабель используется при соединении токопроводящих элементов оборудования во время организации системы уравнивания потенциалов.
Инспекция данных кабельных линий подразумевает проверку фактической площади сечения сердечника и сопоставление её значения с минимально допустимыми нормируемыми параметрами.
PEN-кабеля должны отвечать требованиям ПОТЭУ и ПУЭ на предмет минимального сечения, сопротивления изоляции и токопроводящих свойств. Рассматриваемые токопроводящие элементы должны полностью отвечать правилам для устройства как защитных, так и нулевых рабочих кабелей.
Все PEN-элементы должны быть покрыты диэлектрической изоляцией, толщина и сопротивление которой полностью соответствует параметрам фазных силовых кабельных линий.

Проверка цепи между заземлителями и заземляющими устройствами при подключении PEN-проводника подразумевает инспекцию обжимных элементов в случае их разделения на нулевой и защитный кабели.

К проложенным в земле заземляющим проводникам

На данном этапе, при проведении проверки наличия цепи между заземлителями и заземляющими устройствами, определяется фактическое сечение токопроводящих элементов, проложенных в земле для их дальнейшего сравнения с таблицей ПУЭ №1.7.4:

Металл или сплав, из которого изготовлен сердечник токопроводящего элемента	Конфигурация поперечного сечения кабельной жилы под ПВХ изоляцией	Диаметр металлического сердечника, мм	Площадь поперечного среза токопроводящей жилы, мм²	Толщина диэлектрической изоляции из полимерных материалов, мм
Черная высокоуглеродистая сталь	Радиусная, для заземляющих устройств, расположенных ортогонально горизонтальной плоскости	10	—	—
	Радиусная, для заземляющих устройств, расположенных в горизонтальной плоскости	16	—	—
	Прямоугольная или квадратная	—	100	4
	Угловая	—	100	4
	Трубчатого сечения с внутренней полостью	32	—	3,5
Оцинкованная сталь	Радиусная, для заземляющих устройств, расположенных перпендикулярно горизонту	12	—	—
	Радиусная, для заземляющих устройств, расположенных соосно горизонту	10	—	—
	Прямоугольная или квадратная	—	75	3
	Трубчатого сечения с внутренней полостью	25	—	2
Медный сердечник	Круглая жила	12	—	—
	Прямоугольная	—	50	2
	Трубчатая, полая	20	—	2
	Скрутка в форме каната из нескольких токопроводящей проволок (с учётом диаметра каждого элемента скрутки)	1,8	35	—

Приведённая выше таблица наглядно показывает минимально допустимые габариты и площадь сечения каждого заземляющего кабеля.

К заземляющим проводникам, подключаемым к главной заземляющей шине сооружений

Если токопроводящая жила подключается к главной заземляющей шине, при проведении испытаний, согласно регламентным требованиям, эксперт также проверяет её сечение. П. 1.7.117 Правил Устройства Электроустановочных изделий нормирует следующие численные показатели, в зависимости от материала сердечника кабеля с расчётным напряжением не выше 1000В:

Для медной сплошной или составной жилы – не менее 10 мм².
Для алюминиевой жилы, обладающей более высоким сопротивлением – от 16 мм².
Стальные кабеля не отличаются эффективностью и повышенной электропроводностью, в связи с чем минимальная площадь заземляющего проводника должна быть не менее 75 мм².

Если данное требование не выполняется, при написании заключения, уполномоченное лицо выдаёт предписание о необходимости замены кабельной линии.

К проводникам системы уравнивания потенциалов сооружений

При организации схемы уравнивания потенциалов, согласно нормативам, поперечный профиль каждого кабеля должен иметь площадь не менее 50% от заземляющего защитного провода силовой электроустановки в цепи.

В ходе проведения проверки наличия цепи между заземлителями и заземляемыми элементами, необходимо учитывать требования ПУЭ п. 1.7.137, в частности:

Сечение медных жил в системе уравнивания потенциалов должно быть не менее 6 мм².
Алюминиевые кабели – от 16 мм² и более.
Стальные сердечники – не менее 50 мм².
Если в цепи соединяются от двух и более проводников для основного электрооборудования, защитный кабель в системе уравнивания потенциалов должен иметь площадь не менее, чем наиболее тонкий элемент заземления.

При проведении инспекции, замеряется сечение каждого провода, после чего эксперт заносит сведения в протокол и сопоставляет с регламентными требованиями. В случае несоответствия данных показателей, выдаётся соответствующее предписание о невозможности нормальной эксплуатации электроустановочного изделия.

Наименование и характеристика измеряемой величины

При выполнении проверки наличия цепи в заземлителях, измерению подлежат следующие базовые параметры, в соответствии с требованиями действующих регламентов:

Сопротивление в местах сварных, клеммных или обжимных соединений кабельных линий.
В соответствии с требованиями ведомственных регламентов ПТЭЭП п. 28.5, если величина сопротивления переходного участка цепи составляет не более 0,05 Ом, то такое изделие считается пригодным к нормальной эксплуатации.

Помимо численных показателей, обследованию также полежит внешний вид сопряжения, на предмет наличия окислений, следов обугливания или выгорания контактов.

Метод измерений

Проверка наличия цепи и нормируемой величины сопротивления осуществляется, согласно следующей методике:

Анализ прочности сварных соединений на предмет отсутствия трещин, расслоений.
При определении прочности сварки допускается использовать рентген-аппарат, а также молоток с массой бойка от 1000 г для проверки качества металла шва методом импульсного воздействия.
При определении площади профиля токопроводящей жилы применяют стандартное метрологическое оборудование, геометрические формулы.

Для успешного завершения инспекции, необходимо испытать несколько участков с фиксацией полученных показателей для каждой итерации.

Состав и описание используемых при измерении приборов

Инструментальный контроль, который сводится к определению сопротивления в местах сопряжения заземляющих кабелей, чаще всего, осуществляется универсальными прибором ИФН-300, которым располагает каждая аттестованная электролаборатория. Перед началом испытаний, устройство переводится в режим омметра. Метрологическое оборудование имеет следующие технические характеристики, функциональные особенности:

Высокая амплитуда измерений – от 0,01 до 1000 Ом.
Минимальная ошибка определения сопротивления – не более 0,03R + 3 e.м.р.).
Параметры силы тока не превышают 200 мА.
При измерении постоянного электротока для кабельных линий с сопротивлением, не превышающим 10 Ом, напряжение варьируется в диапазоне от 9В до 12В.
Сопротивление определяется, согласно классическому закону Ома, после замера напряжения на нужной кабельной жиле, при постоянной силе тока.
Устройство снабжено удобной функцией корректировки нулевых значении, что минимизирует возможную погрешность при обследовании.
Современное метрологическое оборудование оснащается удобной функцией беспроводного обмена данных с компьютером.

Перед началом испытаний, лаборант обязан предоставить поверочный сертификат на применяемый прибор с указанием даты последнего контроля. Если такого документа не имеется, результаты проверки считаются недействительными.

Порядок проведения измерений

В ходе измерения сопротивления, эксперт выполняет следующую последовательность действий:

На приборе выбирается режим измерения Rm.
Контроль начинается после запуска оборудования, нажатием кнопки Rx.
Устройство присоединяется к цепи, согласно схеме, указанной в руководстве по эксплуатации.
Каждый численный показатель, который высвечивается на индикаторе в течение 20 секунд, автоматически записывается в память прибора.
При сбое в результатах необходимо произвести коррекцию нуля.
Оборудование попеременно присоединяется к каждому новому кабелю, после чего замеры проводятся, согласно описанному выше алгоритму.
Если сопротивление в переходных местах превышает 1 Ом, показания на экране блокируются, после чего прибор подлежит перезагрузке.

При проведении нескольких испытаний подряд, каждые показатели должны быть замаркированы, согласно номеру протокола для конкретной кабельной линии.

Требования к безопасному проведению работ

При заключении договора с электролабораторией, в целях обеспечения требуемой техники безопасности, лаборант обязан предпринять следующие действия:

Уведомить балансодержателя или собственника участка кабельной сети о предстоящем визите, времени проведения мероприятия, а также о составе персонала, допущенного к производству работ рассматриваемой категории.
В свою очередь, балансодержатель обязан предоставить письменное разрешение на работу, так как испытания сопровождаются временным отключением силовой кабельной сети, о чём необходимо уведомить каждого абонента.
Все уполномоченные лица, принимающие участие в процессе испытаний, обязаны пройти вводный инструктаж и расписаться в журнале техники безопасности, строго до начала проверки.
Перед проведением экспертизы, все участники инспектируют кабельную сеть, анализируют особенности подключения электроприборов, проверяют наличие заземления и другие рабочие параметры.
Каждый эксперт обязан предъявить копию действующего удостоверения, свидетельствующего об успешном прохождении аттестации, наличии специальных знаний.

Собственники электрической сети, в свою очередь, должны подготовить рабочее место для лаборантов и обеспечить их доступом к каждому прибору, участку кабельных линий.

Требования к квалификации персонала

Персонал, который задействован в проведении испытаний заземлителей, обязан пройти плановую аттестации, в строгом соответчики с регламентными требованиями.

Следует учесть, что удостоверения имеют ограниченный срок действия. Перед заключением договора необходимо удостовериться, что квалификация эксперта останется актуальной, вплоть до оформления и передачи технического отчёта.

Обработка и оформление результатов измерений

По результатам измерений, а также проверки цепи между заземлителями с заземляющими элементами, экспертный орган оформляет и передаёт заинтересованному лицу следующие виды официальных документов:

Дефектную ведомость по результатам осмотра целостности изоляции, сопряжений кабельной линии.
Протоколы измерения сопротивления.
Ведомости с реальными площадями сечения заземлителей.
Технический отчёт с указанием сертификатов метрологического оборудования, а также сопоставлением реальных, нормируемых показателей.
Выводы и рекомендации по результатам проведённой экспертизы.

Ответственные за проверку лица, после выдачи заключения, принимают на себя полную ответственность за последующую безопасную эксплуатацию электроустановочных изделий, до следующей регламентной инспекции.

Заключение

Проверка цепи между заземляющими элементами кабельных линий – это обязательное профилактическое мероприятие, которое осуществляется для обеспечения безопасности эксплуатации электроустановок. Работа проводится в строгом соответствии с ПУЭ, с использованием поверенного метрологического оборудования. По результатам испытаний составляются протоколы, оформляется технический отчёт, в основу которого ложатся численные показатели измерений, а также их сравнение с минимально допустимыми параметрами.

Оставьте заявку на получение бесплатной консультации
с экспертом компании

Строительный эксперт компании «Технадзор77» даст бесплатную консультацию
в офисе или по телефону, а также сориентирует по стоимости.

Расценки на строительно-монтажные работы | Портал сметчика

Список оборудования и материалов:

ID:1

С2000-М Пульт контроля и управления

ID:808

Кабель силовой и связи

ID:45

Подключение кабелей и проводов

ID:1049

Кронштейн

ID:2243

УК-ВК исп.14 Устройство коммутационное

ID:383

Шкаф металлический с монтажной платой

ID:295

ИБП Источники бесперебойного питания

ID:753

Трос

ID:875

Выключатель автоматический

ID:2239

Добрый день всем! помогите, пожалуйста, расценить такие работы как:
прокладка новой кабельной линии от вводного шкафа до столба — СИП-4 4*25
натяжение КЛ от здания до столба

ID:2241

А где расценки, одни какие аббревиатуры и номера.

помогите как понять их (найти, увидеть) расценки (((

ID:5

Коробка монтажная КМ-О(4К)

ID:12

Аккумуляторы DTM

ID:22

Коммутатор WS-C2960S-48FPS-L

ID:6

Оповещатель звуковой «Маяк-24-3М2»

ID:101

С2000-БКИ Блок индикации с клавиатурой

ID:9

Оповещатель охранно-пожарный световой (табло) «Молния-24»

ID:332

Датчик температуры наружного воздуха

ID:3

Резисторы, диоды, модули нагрузки МПН

ID:16

Короба пластмассовые

ID:43

Автоматизированное рабочее место АРМ

ID:44

Трубы гибкие гофрированные из ПХВ «DKC”

ID:142

Вентилятор канальный

ID:692

Модуль оптический SFP

ID:488

Контур заземления

ID:4

Извещатель пожарный ручной ИПР-513

ID:13

Считыватель-2 исп.

01 Монтажная площадка под «Touch Memory»

ID:25

УК-ВК Устройство коммутационное

ID:77

С2000-ИП-03 Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый

ID:644

Переговорное устройство

ID:137

С2000-Ethernet Преобразователь интерфейса RS-232/RS-485 в Ethernet

ID:404

Приточно-вытяжная установка

ID:222

UTP Кабели «витая пара» (LAN)

ID:274

ВРУ. Вводно-распределительное устройство

ID:113

ЩРН-П-12 IP41 Щиток модульный навесной

ID:177

Патч-панель 19 , 1U, 24 порта RJ-45, категория 5e

ID:24

Присоедине пач-кордов

ID:568

DIN-рейка (динрейка)

ID:1389

Диффузор (Анемостат)

ID:448

Модем, роутер

ID:2011

Контроллер

ID:8

С2000-АР1; АР2; АР8.

Расширитель адресный.

ID:831

Прокладка кабеля в металлорукаве

ID:837

Прокладка стальной трубы для кабеля в земле.

ID:594

Cмесительный узел

ID:106

Частотный преобразователь

ID:1910

Ограждение из нержавеющей стали

ID:397

ГЗШ Главная заземляющия шина

ID:405

Кабельный ввод

ID:168

Монитор

Ещё 50

Разделы сайта ➤

Канал «PNR SYSTEM» на Дзен

Где и как учтены расходы на испытания электрооборудования.

Уважаемые коллеги, большая просьба подписаться на канал.

Перейти на канал ➤

👱 Сейчас на сайте: 134

Ваши вопросы

Уважаемые специалисты сметчики, поучаствуйте в дискуссии. Поможем коллегам!

18. 11.2022

Елена
г. Тюмень

Добрый день,
просьба дать разъяснение.
расц. ФЕРм08-02-369-02 в ресурсах учтен  Провод неизолированный для воздушных линий электропередачи медные, марка М, сечение 4 мм2 ,эо примерно 14м,  для каких ...

💬 3 😎 87

17.11.2022

Елена
Межгорье

Здравствуйте!
 Вопрос по пусконаладочным работам автоматического выключатеоля.
Согласно закона ФЗ № 384 ст. 34, данное оборудование или материал, должно быть исправным, и подрядчик через исполнител ...

💬 2 😎 263

17.11.2022

Анастасия
Волгоград

Здравствуйте. Подскажите,  смонтирована адресная система АУПС и СОУЭ не нами. Мы делаем наладку. Датчиков всего 430 шт.  По смете берем 1 датчик-1 канал? Смета получается огромная. Или можно посчитать ...

💬 2 😎 232

Перейти в раздел «Вопросы» ➤

Группа «PNR SYSTEM» (ВКОНТАКТЕ)

Версия для ПК ➤

Мобильная версия ➤

Электронные ссылки

ФГИС ЦС ➤

Минстрой России ➤

Федеральный реестр сметных нормативов ➤

Индексы изменения сметной стоимости ➤

Федеральные единичные расценки ФЕР-2020 ➤

Сметно-нормативная база ФСНБ-2022 ➤

Уважаемые пользователи, информация, размещенная на сайте, является личным мнением администрации сайта, экспертов и пользователей сайта, которое основывается на документах сметного нормирования. Сайт предоставляет информацию, а вы как специалисты решаете использовать эту информацию или нет.

4 важных метода измерения сопротивления заземления — статьи

TestGuy
9 мая 2016 г., 4:00

Способность правильно измерять сопротивление заземления имеет важное значение для предотвращения дорогостоящих простоев из-за перерывов в обслуживании, вызванных плохим заземлением. Процедуры проверки сопротивления заземления указаны в стандарте IEEE 81. Четыре наиболее распространенных метода проверки сопротивления заземления, используемых техниками-испытателями, обсуждаются ниже:

2-точечный метод (мертвая земля)

В местах, где установка заземляющих стержней нецелесообразна, можно использовать двухточечный метод.

С помощью этого метода сопротивление двух последовательно соединенных электродов измеряется путем подключения клемм P1 и C1 к испытуемому заземляющему электроду; P2 и C2 подключаются к отдельной цельнометаллической точке заземления (как водопроводная труба или строительная сталь).

Двухточечный метод наиболее эффективен для быстрой проверки соединений и проводников между точками соединения. Фото: TestGuy.

Метод мертвого заземления является самым простым способом получения показаний сопротивления заземления, но он не так точен, как трехточечный метод, и его следует использовать только в крайнем случае. Он наиболее эффективен для быстрой проверки соединений и проводников между точки подключения.

Примечание: Испытываемый заземляющий электрод должен находиться достаточно далеко от вторичной точки заземления, чтобы быть вне сферы ее влияния для получения точных показаний.

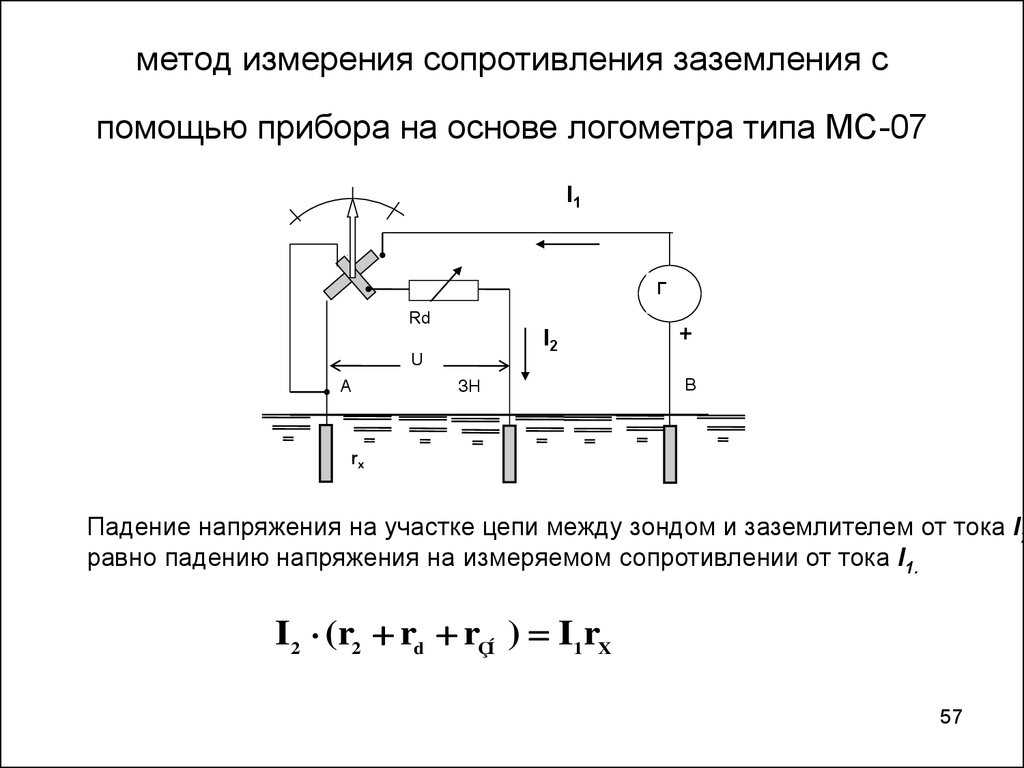

Трехточечный метод (падение потенциала)

Трехточечный метод является наиболее тщательным и надежным методом испытаний; используется для измерения сопротивления заземления установленного заземляющего электрода.

Стандартом, используемым в качестве эталона для испытаний на падение потенциала, является стандарт IEEE 81: Руководство по измерению удельного сопротивления земли, импеданса земли и потенциалов поверхности земли в системе заземления.

При использовании четырехконтактного тестера Клеммы P1 и C1 на приборе перемыкаются и подключаются к тестируемому заземляющему электроду, в то время как 9Эталонный стержень 0017 C2 вбивается в землю как можно дальше от испытуемого электрода. Затем потенциальный эталон P2 вбивается в землю в заданном количестве точек примерно по прямой линии между C1 и C2. Показания сопротивления регистрируются для каждой точки P2 .

Метод испытания на падение потенциала. Фото: Megger

Измерения наносятся на кривую зависимости сопротивления от расстояния. Правильное сопротивление заземления определяется по кривой для расстояния примерно 62% от общего расстояния между C1 и C2. Существует три основных типа метода падения потенциала:

Полное падение потенциала: Проводится ряд испытаний в различных интервалах P и строится полная кривая сопротивления.
Упрощенное падение потенциала: Выполняются три измерения на определенных расстояниях P, и для определения сопротивления используются математические расчеты.
61.8 Правило: Одно измерение выполняется с P на расстоянии 61,8% (62%) от расстояния между C1 и C2.

Примечание: Испытание на падение потенциала и его модификации — единственный метод наземных испытаний, соответствующий стандарту IEEE 81.

4-точечный метод

Этот метод наиболее часто используется для измерения удельного сопротивления грунта, важного для проектирования систем электрического заземления. В этом методе четыре электрода небольшого размера вбиваются в землю на одинаковую глубину и на одинаковом расстоянии друг от друга — по прямой — и проводится измерение.

Четырехконтактный метод Веннера, как показано на рисунке выше, является наиболее часто используемым методом измерения удельного сопротивления грунта. Фото: Wikimedia

Количество влаги и содержание соли в почве радикально влияет на ее удельное сопротивление. На измерения удельного сопротивления почвы также будут влиять существующие поблизости заземленные электроды. Заглубленные проводящие объекты, соприкасающиеся с почвой, могут сделать показания недействительными, если они находятся достаточно близко, чтобы изменить схему протекания испытательного тока. Это особенно верно для больших или длинных объектов.

Метод клещей

Метод клещей уникален тем, что позволяет измерять сопротивление без отключения системы заземления. Это быстро и просто, а также включает в себя измерение сопротивления соединения с землей и заземления.

Измерения выполняются путем «зажима» тестера вокруг тестируемого заземляющего электрода, аналогично тому, как вы измеряете ток мультиметровыми токоизмерительными клещами.

Метод клещей уникален тем, что позволяет измерять сопротивление без отключения системы заземления. Кредит Фотографии: AEMC

Тестер подает известное напряжение без прямого электрического соединения через передающую катушку и измеряет ток через приемную катушку. Испытание проводится на высокой частоте, чтобы трансформаторы были как можно меньше и практичнее.

Для того чтобы метод с зажимом был эффективным, должна быть установлена полная цепь заземления. Тестер измеряет полный путь сопротивления (контур), по которому проходит сигнал. Все элементы контура измеряются последовательно. Оператору важно понимать ограничения метода испытаний, чтобы он/она не злоупотребляли прибором и не получали ошибочных или вводящих в заблуждение показаний.

Некоторые ограничения метода зажима включают:

эффективен только в ситуациях с несколькими параллельными заземлениями.
нельзя использовать на изолированных основаниях, не применимо для проверки установки или ввода в эксплуатацию новых объектов.
нельзя использовать, если существует альтернативный возврат с более низким сопротивлением, не связанный с почвой, например, с сотовыми вышками или подстанциями.
результата нужно принять на «веру».

Каталожные номера

Приземление (Меггер)
Общие сведения о тестировании сопротивления заземления (AEMC)
NFPA 70B: Рекомендуемая практика обслуживания электрооборудования

Узнайте о тестировании непрерывности и о том, как это сделать

Тест непрерывности проверяет, протекает ли ток в электрической цепи (т. е. цепь непрерывна). Тест выполняется путем подачи небольшого напряжения между двумя или более конечными точками цепи. Поток тока можно проверить качественно, наблюдая за светом или зуммером последовательно с срабатыванием цепи, или количественно, используя мультиметр для измерения сопротивления между конечной точкой.

При проверке непрерывности измеряется сопротивление между двумя точками. Низкое сопротивление означает, что цепь замкнута и имеется электрическая непрерывность. Высокое сопротивление означает, что цепь разомкнута и непрерывность отсутствует. Тестирование непрерывности также может помочь определить, связаны ли две точки, которых не должно быть.

Зачем проводится тестирование непрерывности?

Правило 610.1 Правил электропроводки BS 7671:2008 IEE, семнадцатое издание, требует, чтобы каждая установка во время монтажа и после завершения перед вводом в эксплуатацию была проверена и испытана, чтобы убедиться, что требования Правил были соблюдены. Целью этого теста является проверка того, что CPC образует непрерывный путь вокруг тестируемой цепи.

Проверка непрерывности является важным тестом для определения поврежденных компонентов или оборванных проводников в цепи. Это также может помочь определить, качественна ли пайка, не слишком ли велико сопротивление для протекания тока или не оборван ли электрический провод между двумя точками. Проверка непрерывности также может помочь в проверке или обратном проектировании электрической цепи или соединения.

Проверка непрерывности может использоваться для обнаружения соединений холодной пайки и проблем с проволокой и кабельной продукцией. В полевых условиях используются портативные мультиметры с двойными щупами. Кроме того, эту форму электрических испытаний можно использовать для проверки соединений между контактными площадками и дорожками на печатных платах (PCB).

Что делается во время проверки непрерывности?

Самый распространенный и простой способ проверки целостности цепи — с помощью тестера сопротивления (подойдет любой простой мультиметр с этой функцией). Это связано с тем, что сопротивление проводников между двумя концами обычно очень мало (менее 100 Ом).

Тестер непрерывности имеет два вывода, подключенных к небольшой батарее, и когда вы соединяете выводы вместе, чтобы замкнуть цепь, измеритель должен регистрировать нулевое сопротивление или если у вас есть специальный тестер непрерывности, должен загореться индикатор. Если вы используете цифровой мультиметр, устройство также может подавать звуковой сигнал.

Непрерывность защитных проводников, включая основные и дополнительные эквипотенциальные соединения. Каждый защитный проводник, включая защитные проводники цепи, заземляющий проводник, основной и дополнительный соединительные проводники, должен быть испытан для проверки того, что все соединительные проводники подключены к заземлению питания. Испытания проводятся между основной клеммой заземления (это может быть заземляющая шина в потребительском блоке, где нет распределительного щита) и концами каждого заземляющего проводника.

Как выполнить проверку непрерывности?

Измерение непрерывности электрического устройства :

Этот метод используется для проверки непрерывности цепи. Это простой и надежный способ определить наличие внутренних повреждений выключателя или розетки. Если вы используете мультиметр, установите для него функцию «Непрерывность» или выберите настройку среднего сопротивления в омах.

Шаг 1 : Выключите выключатель, управляющий цепью

При проверке непрерывности питание должно быть отключено. Убедитесь в отсутствии электричества с помощью бесконтактного тестера цепи.

Шаг 2 : Проверьте тестер

Проверьте тестер, соединив провода и убедившись, что устройство загорается, издает звуковой сигнал или регистрирует сопротивление 0 Ом.

Шаг 3 : Прикоснитесь к выводу к клемме

Прикоснитесь к одному проводу на одной из горячих клемм устройства, отмеченной латунным винтом.

Шаг 4 : Прикоснитесь другим проводом к клемме

Подсоедините другой провод к любой другой клемме, кроме зеленой клеммы заземления. Если тестер загорается, издает звуковой сигнал или показывает нулевое сопротивление, это означает, что электричество может свободно течь между этими клеммами, и в большинстве случаев это означает, что устройство исправно. Если устройство является переключателем, тестер должен включаться и выключаться, когда вы щелкаете переключателем.

Вы можете использовать эту технику для проверки выключателей, термостатов и предохранителей. Убедитесь, что питание отключено, затем прикоснитесь проводами к клеммам соответствующего устройства.

Целостность защитных проводников цепи (CPC )

Проверка проводится следующим образом:

Временно подключите линейный провод к CPC в потребительском блоке.
Проверка между линией и CPC в каждой точке подключения, например, потолочная розетка, выключатель или розетка. Показание, полученное в каждой вспомогательной точке, должно быть низким значением сопротивления. Сопротивление, измеренное на конце цепи, представляет собой сумму сопротивлений линейного и защитного проводников (R1 + R2).

Когда мы говорим о проверке непрерывности в рамках процедуры проверки и тестирования, мы применяем тот же принцип, но с более подробным описанием .

Шаг 1: Выберите проверяемую цепь в распределительном щите и отсоедините линейный провод от MCB

Шаг 2 : Подключите линейный провод к к одной из свободных клемм на шине заземления). Таким образом, вы сформируете цепь, которая наполовину состоит из линейного проводника и наполовину из заземляющего проводника (при условии, что выводы в электрических аксессуарах, таких как настенные розетки, выполнены правильно).

Шаг 3 : Выберите правильную функцию проверки на испытательном оборудовании, которая представляет собой функцию омметра с низкими показаниями (Megger 1553).

Шаг 4 : . При необходимости не забудьте обнулить измерительный прибор (вы можете сделать это, соединив два измерительных провода вместе и нажимая кнопку TEST, пока измеренное значение на дисплее не станет равно нулю)

Шаг 5 : Измерение между линиями и клеммы заземления на каждом выходе в цепи. Самое высокое значение должно быть записано в Таблице результатов испытаний как значение (R1+R2).

Шаг 6 : .Вставьте линейный провод обратно в MCB

Обзор проверки непрерывности

Непрерывность – это наличие полного пути прохождения тока. Цепь замыкается, когда ее переключатель замкнут.
Режим проверки непрерывности цифрового мультиметра можно использовать для проверки выключателей, предохранителей, электрических соединений, проводников и других компонентов. Хороший предохранитель, например, должен иметь непрерывность.
Цифровой мультиметр издает звуковой ответ (звуковой сигнал), когда обнаруживает полный путь.
Звуковой сигнал, звуковой индикатор, позволяет техническим специалистам сосредоточиться на процедурах тестирования, не глядя на дисплей мультиметра.
При проверке целостности цепи мультиметр издает звуковой сигнал в зависимости от сопротивления проверяемого компонента. Это сопротивление определяется настройкой диапазона мультиметра. Примеры:
Если диапазон установлен на 400,0 Ом, мультиметр обычно издает звуковой сигнал, если компонент имеет сопротивление 40 Ом или меньше.
Если диапазон установлен на 4000 кОм, мультиметр обычно издает звуковой сигнал, если компонент имеет сопротивление 200 Ом или меньше.
Наименьшее значение диапазона следует использовать при тестировании компонентов схемы, которые должны иметь низкое сопротивление, таких как электрические соединения или переключающие контакты.

Важно помнить

Не забывайте, что в цепях освещения промежуточный выключатель должен быть переключен во все доступные положения, чтобы можно было проверить целостность всех проводников.
Не забудьте подключить диммер к другой цепи освещения, иначе вы получите неправильные результаты проверки.
Помните, что, выполнив эти шаги, вы также подтвердите правильную полярность проводников, поэтому нет необходимости снова проводить тесты на полярность.
Не забывайте постоянно проверять установку на наличие неисправностей и признаков повреждений.

Мультиметры и омметры обычно используются для проверки целостности цепи. Также доступны специализированные тестеры непрерывности, которые являются более простыми по своей природе, недорогими и имеют лампочку, которая светится в случае протекания тока. Проверку непрерывности проводят в обесточенной электрической цепи с помощью испытательного устройства.

Можно ли проверить электронную цепь, по которой протекает ток, с помощью мультиметра? Будет ли это иметь смысл или вред? Почему?

Проверка непрерывности аналогична упрощенному измерению сопротивления/ом. Основной метод заключается в подаче напряжения на резистор и измерении тока ИЛИ при подаче тока и измерении напряжения. Затем через R = V/I можно рассчитать сопротивление.

Представьте, что вы приложили 100 В постоянного тока, но ваш измеритель может обрабатывать только 10 В в режиме проверки непрерывности. Такой тест совершенно бессмысленен и потенциально может повредить глюкометр. Если вы хотите проверить непрерывность или сопротивление, отключите все источники питания и разрядите все накопившиеся источники энергии.

Измерительный прибор подает (обычно низкое) тестовое напряжение. Если вы подключаете его к чему-то, что уже запитано, вы соединяете два источника вместе, и измеритель не предназначен для работы с внешними источниками в режиме непрерывности или сопротивления (или емкости, или индуктивности, или любого другого пассивного режима).

R Риск подачи напряжения через выводы мультиметра

Существует риск повреждения некоторых деталей, особенно тех, которые не выдерживают от 1 до 9вольт, которые мультиметр может подать на щупы в режиме непрерывности.
Вышеупомянутое особенно верно, когда компонент (или другие компоненты на подключенных дорожках, которые также будут затронуты) обесточены. Многие детали могут выдерживать напряжения при питании, но не в противном случае.
Чтобы свести к минимуму напряжение, можно использовать мультиметр в режиме сопротивления с наименьшим значением сопротивления. Шкалы с более высоким сопротивлением работают при более высоком напряжении датчика, и я быстро проверяю пару мультиметров на моем столе.
Обратите внимание, что базовые мультиметры часто сочетают в себе режимы проверки целостности цепи и проверки диодов, поэтому минимальное напряжение достаточно для прямого смещения кремниевых диодов и, возможно, светодиодов.
