Маслонаполненный ввод 110 кв: Высоковольтные вводы 110 и 220 кВ для силовых трансформаторов

ГБМТ-110/630 ввод высоковольтный – цена, характеристики

Ввод ГБМТ-110

• Главная
• Высоковольтные вводы
• Ввод ГБМТ-110

Ввод ГБМТ-110

НЕТ В НАЛИЧИИ

Ввод высоковольтный ГБМТ-110/630 маслонаполненный в герметичном исполнении, изготавливаются только с бумажно-масляной изоляцией. Внутренняя изоляция выполнена из намотанной на трубу кабельной бумаги, пропитанной изоляционным маслом и разделенной на слои уравнительными обкладками. Эта изоляция помещена в герметичную полость ввода, образуемой фарфоровыми покрышками, соединительными втулками и другими конструктивными элементами, и заполненной изоляционным маслом.

•
  Описание
•
  Характеристики
•
  Документация
•
  Видеообзор

Структура условного обозначения:

Г — герметичный ввод.

 М (БМ) — с бумажно-масляной изоляцией.

МБ — маслобарьерная изоляция.

Т — для трансформаторов.

0; 30; 45; 90; 0-15; 0-45 — угол наклона к вертикали в градусах.

110 — класс напряжения, кВ.

630 — номинальный ток, А.

 У1; Т1; ХЛ1- климатическое исполнение и категория.

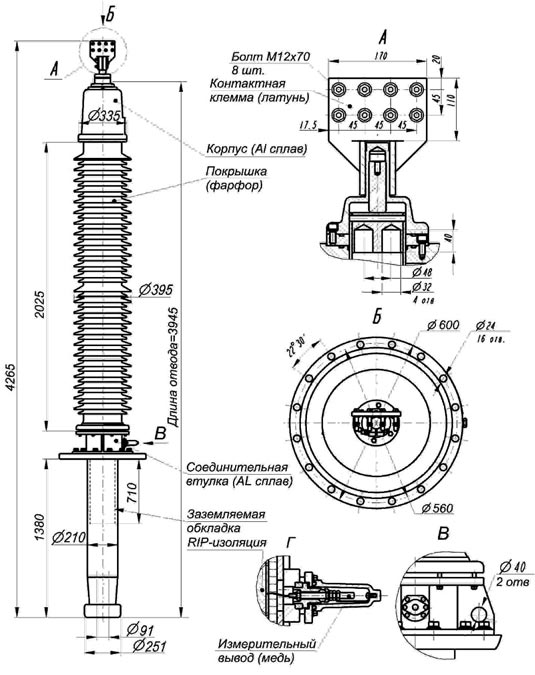

Устройство ввода ГБМТ-110/630

Вводы постоянно находятся под избыточным давлением. Давление во внутренней полости контролируется по манометру, присоединенному к вентилю бака давления и установленному на отдельно стоящей специальной стойке или другом месте, не подвергающимся вибрации. Необходимо следить за тем, чтобы давление масла во вводе находилось в пределах 0,02-0,25 Мпа (0,2-2,5 кгс/см²). На стекле шкалы манометра должны быть нанесены несмываемой красной краской отметки max и min значений давления масла во вводе с учетом фактического расстояния между манометром и верхней точкой ввода Р max, Р min. Зависимость давления от температуры окружающего воздуха представлена на графиках. Давление во вводе должно соответствовать графикам с разбросом +-10% без учета погрешности прибора.

У герметичных вводов типа ГБМТ-110 компенсацию температурных изменений объема масла выполняет сифонный компенсатор, размещенный во вводе или выносной бак давления с сифонным компенсатором, соединенный гибким трубопроводом с вводом. Газ, компенсирующий изменение объема масла находится в герметичных сильфонах и не имеет контакта с маслом.

От измерительной обкладки внутренней изоляции сделан изолированный вывод на соединительной втулке, который служит для измерения изоляционных характеристик ввода:

1. Тангенса угла диэлектрических потерь (tg d).
2. Емкости (С) внутренней изоляции.
3. Сопротивления изоляции (Rизол).
4. Для подключения ПИН.
5. Для подключения приборов контроля изоляции ввода (КИВ).В нижней части ввода имеются экраны с изоляционным покрытием толщиной  25 ⁺ 0.25 мм.

В верхней части ввода устанавливаются прутковые экраны (если предусмотрены заводом изготовителем).

Наименование параметра	Показатель
Класс напряжения, кВ	110
Номинальный ток, А	630
Емкость, пФ	204
Длина пути утечки, см.	190
Угол установки, град.	45
Масса, кг.	136

Сопутствующая продукция

Научные статьи на тематику высоковольтное оборудование

29
нбр

Техническое обслуживание и ремонт выключателей 6-10 Кв и приводов к ним

роки проведения внеочередных и плановых ремонтов выключателей и приводов к ним зависят от коммутационной и механической износостойкости контактов . ..

02
нбр

Ремонт маломасляных и электромагнитных выключателей

Длительная эксплуатация маломасляных и электромагнитных выключателей требует их межремонтного обслуживания и ремонта …

19
окт

Проведение периодических измерений и проверок масляных выключателей

Масляные выключатели, находящиеся в эксплуатации, подвергаются периодическим проверкам, измерениям и испытаниям (далее испытаниям) в объеме и в сроки …

ГМT-110/630 ввод высоковольтный – цена, характеристики

Ввод ГМТ-110

• Главная
• Высоковольтные вводы
• Ввод ГМТ-110

Ввод ГМТ-110

НЕТ В НАЛИЧИИ

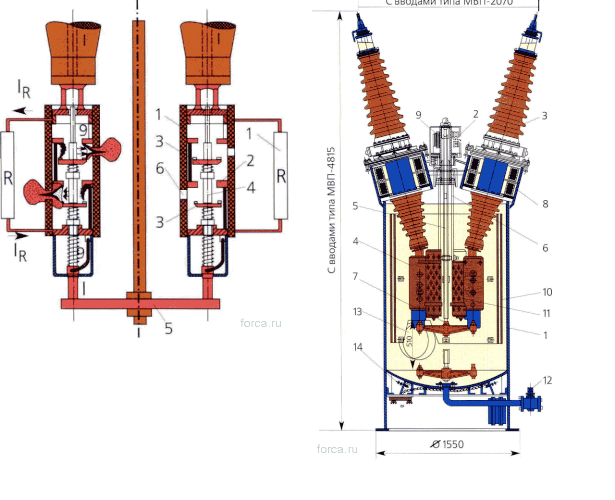

Высоковольтные ввод ГМТ-110/630 предназначен для вывода высокого напряжения из бака трансформатора (автотрансформатора), а также из бака масляных выключателей на напряжение 110 Кв. Высоковольтные маслонаполненные ввод ГМТ-110 представляют собой проходные изоляторы, являющиеся конструктивно самостоятельными изделиями, применяемыми в распределительных устройствах, трансформаторах, масляных выключателях, аппаратах и других видах оборудования высокого напряжения. У вводов для масляных выключателей центральный стержень (труба) является токоведущим элементом, у трансформаторных вводов токоведущим элементом является кабель, проходящий внутри трубы.

•
  Описание
•
  Характеристики
•
  Документация
•
  Видеообзор

Структура условного обозначения:

Г — герметичный ввод;

М — с бумажно-масляной изоляцией;

Т — для трансформаторов;

110  — класс напряжения, кВ

630 — номинальный ток, А

Изоляция ввода ГМТ-110/630

Внутренняя бумажно-масляная изоляция является основной конструктивной частью ввода. Представляет собой размещенный в масле изоляционный остов, который формируется намоткой на центральную или намоточную трубу электроизоляционной бумаги с разделением на слои проводящими уравнительными обкладками.

Внешняя фарфоровая изоляция состоит из верхней и нижней покрышек. Вместе с соединительной втулкой и корпусом они образуют герметичную, заполненную маслом полость, в которой размещается изоляционный остов.

Сопутствующая продукция

Научные статьи на тематику высоковольтное оборудование

29
нбр

Техническое обслуживание и ремонт выключателей 6-10 Кв и приводов к ним

роки проведения внеочередных и плановых ремонтов выключателей и приводов к ним зависят от коммутационной и механической износостойкости контактов . ..

02
нбр

Ремонт маломасляных и электромагнитных выключателей

Длительная эксплуатация маломасляных и электромагнитных выключателей требует их межремонтного обслуживания и ремонта …

19
окт

Проведение периодических измерений и проверок масляных выключателей

Масляные выключатели, находящиеся в эксплуатации, подвергаются периодическим проверкам, измерениям и испытаниям (далее испытаниям) в объеме и в сроки …

Втулка трансформатора (для стороны ВН и стороны НН) | Electricalunits.com

Втулка трансформатора (для стороны ВН и стороны НН) | Electricunits.com

≪ Предыдущий
Далее ≫

Ввод силового трансформатора представляет собой тип фарфорового или эбонитового опорного изолятора, надеваемого на верхнюю или боковую часть бака трансформатора, через который осуществляются соединения с внешней цепью.

Типы втулок следующие:

1. Фарфоровая изоляторная втулка используется до 11 кВ.
2. Вводы маслонаполненные, состоящие из полого фарфорового цилиндра специальной формы с проводником в виде полой трубки, проходящей через центр, для напряжения свыше 33 кВ.
3. Ввод конденсаторного типа из толстых слоев бакелизированной бумаги, чередующихся с тонкими градуированными слоями оловянной фольги, покрытый фарфоровым дождевиком и заполненный битумом в кольцевом пространстве между дождевиком и вводом, используемым на наружной подстанции для напряжение выше 33 кВ.

Втулка конденсатора:-

Рис-1

Конструкция и конструкция втулки конденсатора:-

Общие конструктивные детали показаны на рис. 1 . Активная часть проходного изолятора состоит из сердечника из пропитанной маслом бумаги (OIP), изготовленного из изоляционной крафт-бумаги высшего сорта с конденсаторными слоями для контроля поля, намотанной под напряжением на центральную трубку/проводник. Самый внутренний слой конденсатора электрически соединен с фиксирующим фланцем через контрольный отвод. Сердечник сушат под воздействием тепла и вакуума, а затем пропитывают изоляционным маслом высшего сорта.
Фарфоровые изоляторы на верхней и нижней сторонах втулки, маслостойкие высококачественные резиновые прокладки и уплотнительные кольца удерживаются вместе с центральной трубой с помощью комплекта мощных пружин. Крепежный фланец снабжен контрольным отводом для измерения емкости и тангенса угла наклона дельты, воздухоотводным винтом для выпуска воздуха, попавшего в трансформатор во время доливки масла, или может быть подключен к реле Бухгольца, заводской табличкой с подробной информацией о продукте, рукояткой. / рым-болт для подъема и пространство для трансформаторов тока кольцевого типа на масляном конце втулки. На масляном конце предусмотрен защитный экран или опорная плита с эпоксидным покрытием для контроля высоких напряжений в масле внутри трансформатора. Для вводов на напряжение 245 кВ и выше предусмотрен съемный нижний дуговой экран. Промежуточное пространство между сердечником трансформатора и фарфоровыми изоляторами заполнено специально обработанным минеральным маслом под вакуумом.
На расширительном стакане имеется призматическое (до 300 кВ) или магнитное (до 400 кВ) масломерное стекло. Для подключения к воздушной линии предусмотрен верхний терминал. Дуговые рожки предоставляются по запросу между верхним экраном и опорной плитой.
Тестовый кран: —
Контрольный отвод предназначен для измерения емкости, тангенса угла поворота и значения сопротивления изоляции (IR) проходного изолятора. Он соединяется медным проводом с последней фольгой конденсатора сердечника напрямую. Во время нормальной эксплуатации этот диагностический отвод электрически соединен с монтажным фланцем через крышку диагностического отвода. Резьбовая крышка диагностического отвода должна быть правильно закреплена перед вводом в эксплуатацию.

Периодическая проверка и техническое обслуживание проходного изолятора трансформатора:

Поскольку проходной изолятор является автономным узлом, особого обслуживания не требуется. Однако, как правило, достаточно периодической проверки уровня масла и очистки фарфора.
Чтобы определить исправность проходного изолятора, во время ежегодного технического обслуживания можно проводить измерение емкости и тангенса дельта. Эти значения необходимо сравнить с результатами пуско-наладочных испытаний. Значение тангенса дельта более 0,007 и увеличение емкости более чем на 10% и более.
