Марки предохранителей: Типы и расшифровка маркировки плавких предохранителей

Запобіжники для будь-якої марки автомобіля

Всі автомобілі оснащені великою кількістю різної електроніки. Адже неможливо уявити сучасну машину без акустичної системи або електричних склопідйомників. Але нерідко автомобіль використовується в несприятливих для нього умовах, і робота електроніки може відрізнятися нестабільністю. Щоб в такий момент від перепаду напруги не згоріла, приміром, грубка або магнітола, у електричну ланцюг встановлюється плавкий запобіжник. Однак не кожен власник машини знає, як влаштовані флажковые і керамічні автопредохранители і навіщо вони потрібні.

Призначення

Головне завдання флажкового запобіжника – розмикання електричного ланцюга, коли сила струму в ній перевищує допустиме значення. При цьому не важливо, що до нього підключено – вентилятор отеплителя, двірники, освітлення в салоні, грубка або сигналізація з регулятором. Автопредохранитель незрівнянно дешевше, ніж навіть звичайний моторчик омивача, і замінити його набагато легше у разі перегоряння. Від цього маленького елемента залежить охолодження двигуна і робота бензонасоса, не кажучи вже, що навіть світлодіод сигналізації, електричний склопідйомник і мотор грубки підключені також через запобіжник.

Принцип дії

Працює це захисний пристрій таким чином: при підвищенні сили струму, плавкий елемент всередині запобіжника розпадається і ланцюг розмикається. При цьому для кожного споживача авто встановлюється свій прапорцевий автопредохранитель з відповідним номінальним значенням сили струму. У середньому, приміром, на:

  • Бензонасос – 15А.
  • Магнітолу, піч, сигнал і світлодіоди для різного освітлення – 10А.
  • Автоматичні склопідйомники, центральний замок – 30А.
  • Стартер – 60-100А.
  • Автоматичний вентилятор охолодження – 20А.

При перегорання запобіжника, він повинен бути замінений тільки на аналогічний.

Як вибрати прапорцевий автопредохранитель?

В сучасні автомобільні генератори вбудований регулятор напруги, однак зміна сили струму він не може регулювати. Саме значення цього параметра є основним при виборі флажкового або скляного запобіжника. Коли реальне значення перевищує номінальне, пристрій спрацьовує, захищаючи склопідйомник або пічку від замикання і перегорання.

Якщо в ланцюг вентилятора або двірників буде встановлений плоский автопредохранитель з меншим, ніж необхідний значенням, то він просто буде постійно перегорить. А якщо поставити навіть дорогий скляний циліндричний або керамічний запобіжник, але з великим значенням, то проходить струм може виявитися занадто великого значення і це виявиться фатальним для склопідіймача або вентилятора грубки.

Як розрізняються запобіжники?

Варто відзначити, що в звичайних цивільних автомобілях зустріти в штатній комплектації прапорцевий запобіжник, розрахований більш ніж на 30А навряд чи можливо. Місце їх встановлення — салон або підкапотний простір машин. При цьому запобіжник може бути, як плоским навісним, так і входити до складу основного блоку, до якого підключені всі штатні електричні ланцюга.

Як правило, автопредохранители з великим номінальним значенням сили струму встановлюються при монтажі потужних споживачів: різних музичних систем, не штатного стартера і так далі. Для простоти, в залежності від сили струму, плавкі запобіжники у всіх виробників розрізняються за кольором.

Сила струму, А

Колір

1

Чорний

2

Сірий

3

Фіолетовий

4

Рожевий

5

Оранжево-жовтий

7,5

Коричневий

10

Червоний

15

Блакитний

20

Жовтий

25

Білий

30

Зелений

35

Світло-фіолетовий

40

Помаранчевий

60

Блакитний

70

Коричневий

80

Світло-жовтий

100

Бузковий

Заміна плавкого запобіжника

Щоб забезпечити безпеку бензонасоса, мотора двірників і омивача, грубки і центрального замка, а кишеню власника автомобіля захистити від зайвих витрат, в усі зазначені ланцюга встановлюються плавкі автопредохранители різного номіналу. Однак, перегорання цього захисного пристрою означає будь-яку проблему в електричної складової автомобіля. І щоб вирішити її, просто поміняти прапорцевий запобіжник недостатньо, він просто знову згорить.

У більшості випадків, проблема з перегорає автопредохранителем криється в:

  • «Оголеному» проводі ланцюга.
  • Несправному регуляторі напруги.
  • Підключених до ланцюга інших споживачів.

Перевірити справність тих чи інших приладів можна методом поступового відключення кожного. Також перед установкою нового прапорцевого мікро-запобіжника не зайвим буде перевірити напругу в мережі за допомогою мультиметра.

Автомобільні запобіжники, купити в Україні

У каталозі нашого інтернет-магазину представлений великий асортимент різних товарів для автомобіля: моторні і трансмісійні масла, автохімія, запчастини для підвіски. Є й асортимент різних запобіжників: прапорцевих, циліндричних, керамічних, скляних. Продаються вони цілим набором і поштучно, тому кожен автолюбитель зможе знайти у нас те, що йому підходить. До того ж ми здійснюємо швидку доставку в Харків, Київ і будь-які інші міста України. Для покупки — просто виберете відповідний Вам запобіжник і складіть замовлення.

Высоковольтные предохранители Bussmann, среднее напряжение

В этом разделе мы предлагаем вам предохранители на среднее и высокое напряжение марки Eaton серии Bussmann. Мы являемся официальным дилером бренда, поэтому предлагаем вам самые низкие в России цены на продукцию Bussmann. Доставка осуществляется по всей территории России, в Казахстан и Беларусь.

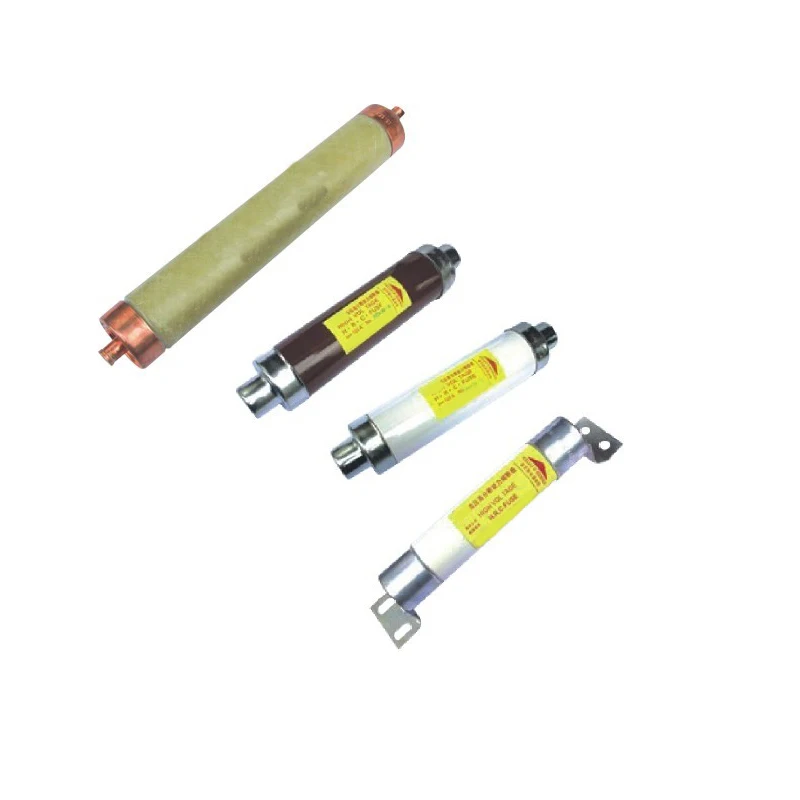

Высоковольтный предохранитель – это коммутационный электрический аппарат, предназначенный для защиты оборудования электрических сетей с напряжением выше 1000В.

Покупка средне- и высоковольтного предохранителя – дело ответственное, ведь неправильно подобранная модель может привести к разрушению патрона предохранителя. Правильно выбранная модель поможет предотвратить аварию на предприятии и предотвратить разрушение и повреждение оборудования.

При выборе крайне важно обращать внимание не только на номинальный ток и напряжение, но и на характеристику быстродействия (am, gg). Например, для защиты электродвигателя необходим специальный тип предохранителей, поскольку пусковой ток электродвигателя в разы или десятки раз выше номинального тока. Кроме того, если поставить быстродействующие предохранители для защиты полупроводников, то они сгорят уже при старте электродвигателя.

Узнайте больше об устройстве и характеристиках нашей продукции внизу страницы

В термины «предохранители среднего напряжения» и «высоковольтные плавкие вставки» многие люди вкладывают один и тот же смысл для описания предохранителей на напряжение свыше 1000 В. Стандарт IEC 60282-1, 2009 относит такие плавкие вставки к среднему напряжению.

Предохранитель состоит из фарфоровой трубки (патрона) с наполнением в виде особого калиброванного кварцевого песка. Патрон содержит в себе плавкую вставку.

Устройство токоограничивающего предохранителя выглядит следующим образом:

Предохранители высокого напряжения (среднего) защищают электроустановки в сетях, обычно это:

  • силовые трансформаторы,
  • электроподстанции,
  • линии электропередач.

Кроме того, эти предохранители оберегают электрооборудование от перегрузок и короткого замыкания.

При покупке средневольтного или высоковольтного предохранителя важно обращать внимание на определённые характеристики:

  • время плавления вставки,
  • стабильность,
  • надёжность,
  • длительность времени работы при протекании номинального тока.

При перегрузке или замыкании плавкая вставка предохранителя нагревается до критической температуры, вследствие чего плавится и переходит из жидкого состояния в газообразное. Плавкая вставка перегорает от величины проходящего тока (пограничного) и внешних факторов:

  • наполнение вставки,
  • внешняя температура,
  • время воздействия тока,
  • конструкция самого предохранителя.

При работе с меньшим электрическим или номинальным током структура метала не меняется, из-за чего время работы плавкой вставки может существенно увеличиться. Отличительными чертами высоковольтных предохранителей являются их высокие характеристики ограничения тока, низкое напряжение переключения и высокая отключающая способность.
