Лопасти из ПВХ труб — расчет лопастей ветрогенератора

Е-ветерок.ру
Энергия ветра и солнца

>Разделы сайта

Мой небольшой опыт

Разные мои самоделки

Расчёт и изготовление лопастей

Изготовление генераторов

Готовые расчёты ветряков

Дисковые аксиальные ветряки

Из асинхронных двигателей

Ветряки из авто-генераторов

Вертикальные ветряки

Парусные ветрогенераторы

Самодельные солнечные панели

Аккумуляторы

Контроллеры инверторы

Альтернативное эл. статьи

Личный опыт людей

Ветрогенераторы Ян Корепанов

Ответы на вопросы

>Последние записи

>
Тест lifepo4, зависимость напряжения и ёмкости

>
Активный балансир для литиевых АКБ

>
Дешёвый электро-велосипед

>
Контроллер ФОТОН 150/50 MPPT WI-FI

>
Отчёт о состоянии электростанции весна 2019

>
Инвертор SILA +MPPT

>
Гибридные инверторы SILA

>
Реле напряжения XH-M609

>
DC 300V 100A ваттметр

>
ZT-X RM409B True-RMS цифровой мультиметр

>
Электровелосипед, передний привод на my1016

>Расчеты ветряков

В мире самодельных горизонтальных винтов ПВХ трубы обрели большую популярность так-как доступны и есть в любом строительном магазине, прочные, и с ними легко работать. Можно сказать что практически все самодельные и не только ветрогенераторы с диаметром винта менее 2 м сделаны именно из ПВХ труб различного диаметра, ну а самый доступный диаметр это конечно 160-я труба, которая отлично подходит для винтов диаметром до 1,8м.

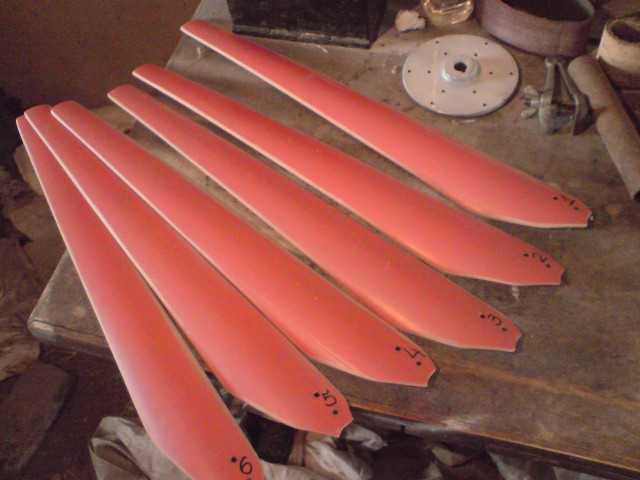

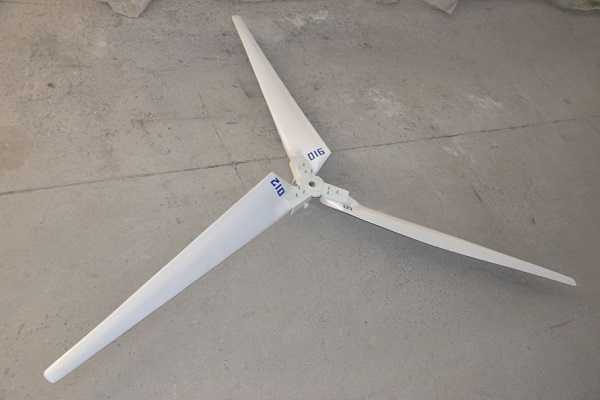

Расчеты самодельных лопастей из канализационных труб, ниже на фото показано как правильно обрабатывать кромки лопастей.

Увеличить откроется в новом окне

Ниже даны таблицы по которым можно рассчитать винт под свой генератор.

Метод расчета лопастей, фото и таблица взяты с замечательного форума

windpower-russia

Последняя версия таблицы расчетов лопастей из ПВХ трубы.

Скачать — Расчет параметров ветроколеса.

Все рассчитанные лопасти ниже на скриншотах имеют свой идентификатор в виде 3D1500Z5T160

где первая цифра отображает количество лопастей винта,

вторая — диаметр винта в мм,

третья — быстроходность винта ,

четвертая — диаметр трубы в мм,

D — диаметр винта

Z — быстроходность

T — диаметр трубы

Данная подборка винтов сделана для более быстрого поиска и выбора подходящего винта под свой ветрогенератор

Лопасть 2D1000Z7T110.

Увеличить откроется в новом окне

Такой винт хорошо подойдет например для маломощных генераторов аксиального типа, которые собираются на маленьких магнитах типа 20*5мм, и их мощность не превышает 50 ватт. Для работы таких генераторов требуются высокие обороты, что как раз обеспечит такой винт.

Лопасть 2D1200Z8T110.

Увеличить откроется в новом окне

Немного увеличенный винт, так-же подойдет для маломощных генераторов, которым требуются большие обороты. Минус правда такой быстроходности это небольшой стартовый момент, поэтому генераторы с ощутимым залипанием не подойдут к этому винту, такие как шаговые крупные моторчики и прочее. Для аксиальных ветрогенераторов этот винт хорошо подойдет.

Лопасть 3D1200Z5T110.

Увеличить откроется в новом окне

Трех-лопастной винт имеет более низкие обороты, но более высокий стартовый момент страгивания. Этот винт подходит для высокооборотистых генераторов мощностью до 100ватт. К этому винту хорошо подойдут шаговые моторчики, аксиальные генераторы небольшой мощности, низковольтные двигатели малой мощности, авто-генераторы на слабых магнитах или перемотанные слишком толстым проводом, для зарядки с 200-300об/м.

Лопасть 3D1200Z5.5T16.

Увеличить откроется в новом окне

Быстроходный винт с увеличенной разгонной зоной для быстрого набора оборотов и момента страгивания. Высокооборотистый винт специально для генераторов, которым для начала зарядки требуются высокие обороты. Хрошо подойдет для маломощных аксиальных генераторов, автогенераторов, и других высокооборотистых генераторов не большой мощности до 100 ватт на 12 вольт и 170ватт на 24 вольт систему.

Лопасть 3D1500Z5T160.

Увеличить откроется в новом окне

Оптимальный винт для генератора мощностью до 150 ватт на 12 вольт систему и до 300 ватт на 24 вольта. Винт сопровождается графиком зависимости мощности от оборотов и скорости ветра. Я на своем ветрогенераторе испольную именно этот винт, он быстроходный и имеет хороший стартовый момент.

Лопасть 3D1500Z6.5T160.

Увеличить откроется в новом окне

Этот винт рассчитан на очень высокую быстроходность, чем предыдущие трех-лопастные винты. Хорошо подходит без мультипликатора к низковольтовым двигателям постоянного тока небольшой мощности, ну и конечно для аксиальных генераторов, которые для начала зарядки требуют больших оборотов.

Лопасть 6D1500Z3.5T160.

Увеличить откроется в новом окне

Шести-лопастной винт с уменьшенной разгонной зоной, зато все шесть лопастей помешаются на трубе.

Лопасть 3D1700Z4T200.

Увеличить откроется в новом окне

Винт из 200-й трубы, стартовый момент 0,226Нм при скорости ветра 4,4м/с КИЭВ 0,39 на 5м/с.

Лопасть 5D1700Z4T160.

Увеличить откроется в новом окне

стартовый момент 0,210Нм при скорости ветра 4,0м/с КИЭВ 0,41 на 5м/с

Лопасть 6D1700Z3T160.

Увеличить откроется в новом окне

стартовый момент 0,225Нм при скорости ветра 3,1м/с КИЭВ 0,39 на 5м/с

Лопасть 3D1700Z5T200.

Увеличить откроется в новом окне

Лопасть 3D2000Z5T200.

Увеличить откроется в новом окне

Лопасть 3D2300Z5T250.

Увеличить откроется в новом окне

Лопасть 3D3000Z5T315.

Увеличить откроется в новом окне

Лопасть 3D3200Z5T400.

Увеличить откроется в новом окне

Как сделать лопасти для ветрогенератора

Лопасти для ветрогенератора своими руками, форма, размер, площадь и количество лопастей, фото, видео изготовления лопастей.

При самостоятельном изготовлении ветрогенератора, очень важно правильно подобрать форму, размер и количество лопастей, от этого зависит эффективность работы генератора.

Какую форму лопастей выбрать для ветрогенератора.

Для ветрогенераторов с горизонтальным размещением ротора можно использовать два типа лопастей с формой паруса и формой крыла.

Парусный тип лопастей (по форме напоминает ветряную мельницу) из-за своей прямой формы имеет большое аэродинамическое сопротивление, что делает его менее эффективным и довольно шумным в работе.

Наиболее удачной формой лопастей считается форма крыла (по форме лопасть напоминает крыло самолёта), такой тип лопасти имеет гораздо меньшее аэродинамическое сопротивление, больший КПД и издаёт меньше шума при работе.

Поэтому для ветрогенератора с горизонтальным ротором рекомендуется устанавливать лопасти в форме крыла.

Как определить количество лопастей для ветрогенератора.

Прежде всего, нужно определиться с количеством лопастей. На быстроходные, ветрогенераторы устанавливается минимальное количество лопастей 2 – 3, это позволяет максимально раскручивать ротор генератора, но устанавливать быстроходные генераторы можно только в районах с постоянными ветрами, например на берегу моря.

В условиях средней полосы страны преобладают слабые ветра, и если установить быстроходный ветряк, то он будет малоэффективным.

2 — 3 лопастный ветряк будет хорошо раскручиваться при сильном ветре, а при слабом он будет просто стоять.

На ветрогенераторы с 2 – 3 лопастями очень сильно идёт нагрузка от воздействия центробежной силы, такие ветряки способны раскручивать лопасти до скорости полёта пули, если лопасть сломается, то может отлететь и нанести травму человеку.

К тому же 3 лопастные ветряки очень сильно шумят, их не рекомендуется устанавливать возле жилых домов, при сильных порывах ветра такой ветрогенератор издаёт звук пролетающего вертолёта.

В средней полосе страны, где преобладают слабые и средние ветра практичней устанавливать низко оборотистые ветрогенераторы. Для таких генераторов оптимально использовать 5 – 6 лопастей в форме крыла. Такое количество лопастей позволяет ветряку ловить слабый поток ветра и стабильно работать на низких оборотах.

Как рассчитать размер и площадь лопастей для ветряка.

Рассчитать оптимальный размер лопастей можно по приведённой таблице.

Большинство разработчиков самодельных ветряков рекомендуют изготовлять ветряк диаметром примерно 2 метра, это оптимальный размер который позволяет самостоятельно обслуживать ветрогенератор.

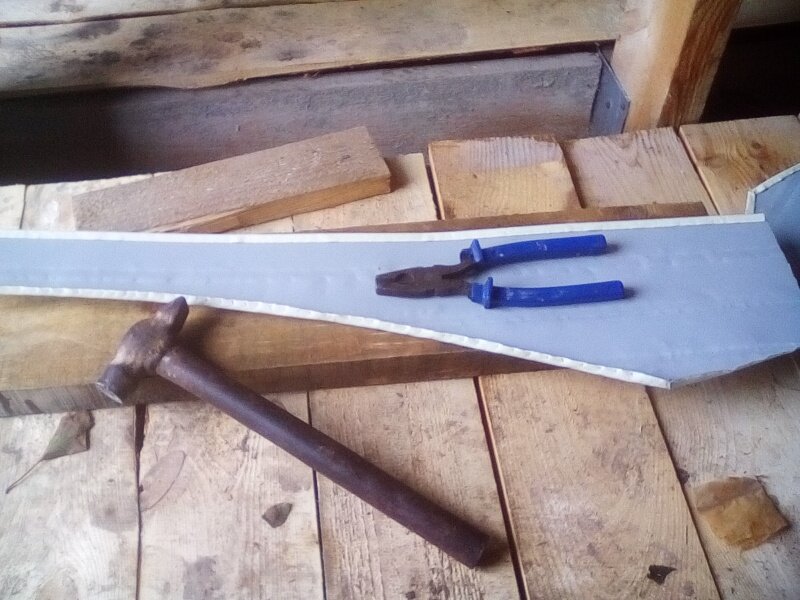

Как сделать лопасти для ветрогенератора из ПВХ трубы.

Для ветрогенератора можно изготовить лопасти из пластиковой трубы. Для этого рекомендуется использовать ПВХ трубу для напорного трубопровода диаметром 160 мм, обычные трубы для безнапорной канализации использовать нельзя, при сильном ветре они сломаются.

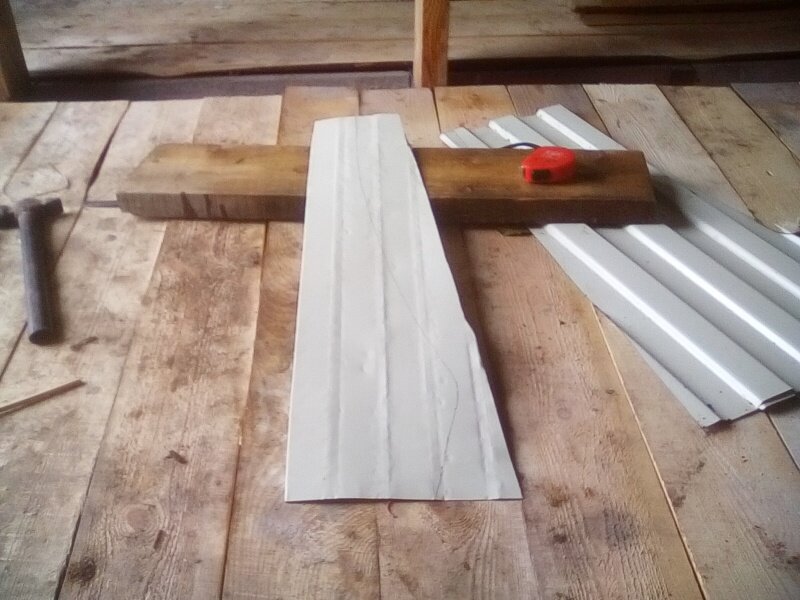

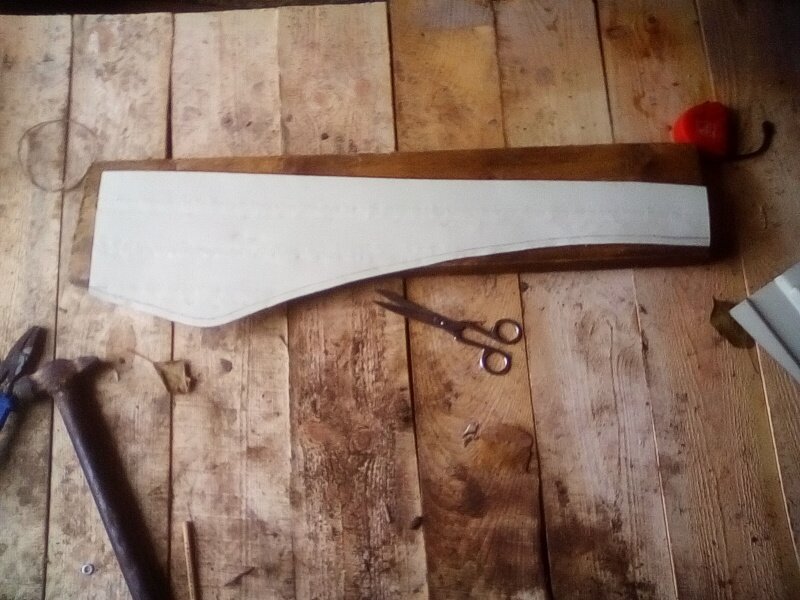

На трубе рисуем маркером контур шаблона лопасти.

Вырезаем заготовку пилой или электро-лобзиком.

Заготовки обрабатываем шлифовальной машинкой, сглаживаем углы и края лопастей.

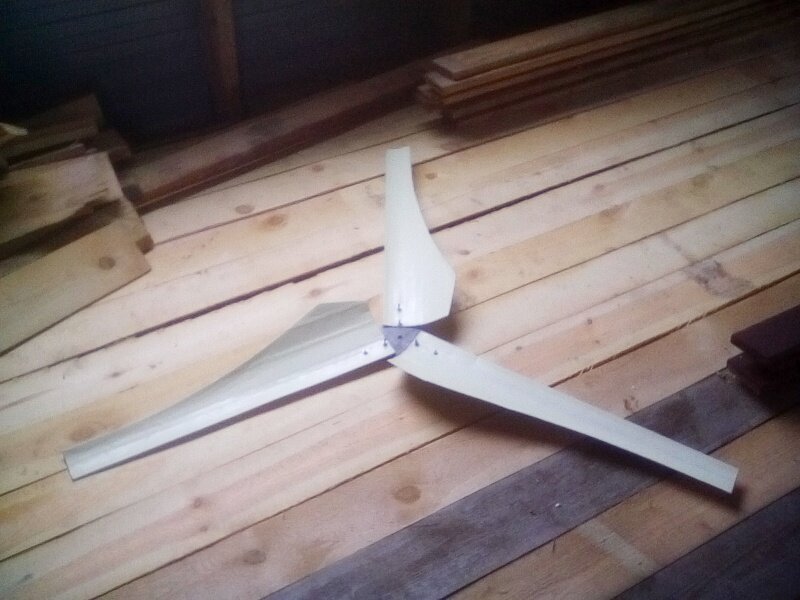

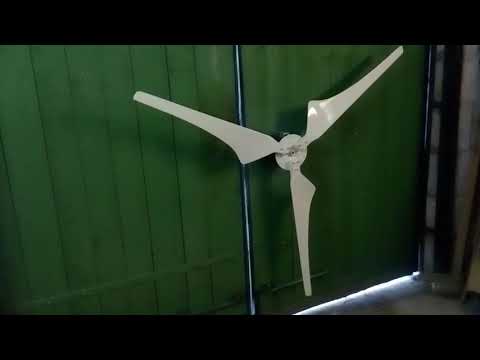

Лопасти из ПВХ трубы отлично подходят для небольших самодельных ветрогенераторов с диаметром ветроколеса не более 2 метров.
