Лампу накаливания через диодный мост: Как сделать светодиодную лампу своими руками

Что такое диодный мост: схема и принцип работы

Таким мостом называется электроустройство миниатюрного размера, используемое в электросхемах и светодиодном оборудовании для трансформирования электротока, а именно его изменение из переменного значения в постоянное. Также оно выпрямляет ток в схеме. Важная часть двухполупериодного элемента питания, так и называемая — выпрямителем.

Большинство предприятий, производств и просто жителей городов и сел страны активно приобретают светодиодные лампы и ленты в качестве выгодной замены привычных источников света с нитями накаливания и даже галогеновых или люминесцентных ламп. Ведь LED лампы в 9 раз более экономны, чем накаливания и на 30-40% меньше затрачивают на аналогичную выработку яркости, чем другие «экономки». Современные источники света на экономных кристаллах не имеют в своем содержании вредных испарений, соединений, металлов и кислот, а значит, не загрязняют почву и не требуют специальной утилизации. Светодиоды, которые, как и обычные диоды, преобразуют ток, но только в светящийся эффект, не вырабатывают лучей в инфракрасном и ультрафиолетовом спектре.

Во многом по конструкции светодиодная лампа не отличается от своих предшественников. В ней представлены два стандартных типа цоколя, штырьковый и резной, которые отличаются принципом действия. Резной или вкручивающийся цоколь подходит для использования в аналогичных патронах с напряжением 220 вольт (переменный ток). Каждая лампа имеет встроенный стабилизатор для регулирования напряжения в постоянное значение. Резные цоколи – привычные Е14, Е27 и Е40, где цифровое значение указывает на расстояние между контактами цоколя.

Штырьковый цоколь характерен для большинства ламп, работающих от низких значений напряжения, и выглядит как два металлических или керамических столбика со шляпкой на конце или без нее. К таким цоколям можно отнести светодиодные лампы MR16, G4,G9.GU10 и другие. Некоторые модели можно использовать для основного освещения, однако большинство ламп штырькового типа предназначены для точечной или акцентной вспомогательной подсветки витрин, ступеней дома, салона автомобиля, номерных знаков, приборной панели и т. п.

И самое главное – в основе всех этих современных источников света – все тот же диодный мост из светодиодов, который мы рассмотрим ниже.

Схема диодного моста

Наиболее примитивным способом, т.е. схемой подключения диодов, является комплекс из четырех последовательно соединенных полупроводников, которые создают нечто наподобие ромба. Далее по схеме мост подключается к разным по полярности источникам, снимая при этом переменное напряжение, преобразовывая его в постоянное значение.

По разновидностям и от того, какая схема подключения, разделяют два основных вида:

• Однофазный диод,
• Трехфазный.

Чтобы разыскать диод в электросхеме, необходимо обратить внимание, на то, что обычно его обозначение выглядит так:

А тот самый примитивный мост, состоящий из четырех диодов, в соединенном состоянии передается таким рисунком:

Однако на многих общих схемах обозначения диодного моста можно встретить и такой, более простой:

Или же, наоборот, детализированный:

Главное во всех схемах – правила, по которым необходимо этот элемент подключать к напряжению. Правильно это нужно делать так:

Выпрямитель Ларионова – еще одна распространенная схема подключения. Это трехфазный диод, пропускающий полуволны поочередно. На чертеже это демонстрируется как:

Техническая схема предполагает полупроводниковый диод-выпрямитель и его разновидности, в числе которых диод Шоттки. Выпрямитель из данных сборок крайне отличается от остальных. Так, он применим в блоках питания импульсного типа, ведь кристалл Шоттки имеет невысокую барьерную силу, малое время на обратное восстановление. Используется зачастую в схемах, где катод и анод – общий. В графике это представлено таким образом:

Устройство диодного моста

Для того, чтобы самостоятельная сборка состоялась успешно, необходимо выбрать диодный мост, подходящий по основным параметрам. К главным показателям таких устройств можно отнести важнейших два:

• Обратное напряжение;
• Ток в максимальном значении обратный.

То есть при выборе разновидности моста с рабочим напряжением от обычной сети, а именно 220 вольт,
Номинальная сила напряжения у приобретаемого продукта должна быть не меньше 400 вольт, а сила тока в выпрямленном состоянии – не меньше 3 ампер. Стоит обращать внимание и на мощности пикового тока (максимальная концентрация в один момент) и обратного напряжения. В данном случае, например, пик – около 50 ампера, а обратка по напряжению – 600-1000 ватт, смотря какую модель моста вы выбрали.

Само устройство моста подразумевает наличие корпуса, форма которого может отличаться в зависимости от схемы подключения диодов. Так, могут быть прямоугольные и квадратные модели, и даже в один ряд в виде прямой платы. В квадратном корпусе можно встретить выводы, размещенные по углам устройства. Также устройство моста требует алюминиевых плат или специальных радиаторов для отвода излишков тепла, которое неизбежно возникает во время прохождения такого количества напряжения и силы тока через небольшие элементы микросхемы. Поэтому все мосты имеют отдельные крепежные элементы.

Рекомендуем выбирать модели, в которых диоды умещены в один корпус. Это позволяет:

• Мосту не перегреваться и поддерживать нормальный эксплуатационный режим без сбоев;
• Диоды, размещенные в одном устройстве, изготавливаются на заводе в одной партии, поэтому с большей вероятностью будут иметь схожие параметры, что благоприятно скажется на всей работе прибора;
• Экономия пространства на плате за счет плотного размещения внутри одного бокса.

Принцип работы диодного моста

Отрицательная волна в диодном мосте не уменьшается, а трансформируется в положительную.

Это происходит из-за того, что он как бы «подчиняет» себе нестабильный переменный ток, который меняет свое направление по несколько раз в одночасье, образуя то положительные в амплитуде, то отрицательные полуволны.

При подаче нагрузки через генератор, диодный мост все выравнивает, ведь поочередно в игру вступают то первые два полупроводника, то последующие два. То есть происходит соприкосновение двух полупроводников разной проводимости или p-n-переход, называемый также электронно-дырочным, поскольку в нем участвуют и электроны, и дырки.

Как собрать диодный мост

Поскольку найти сегодня старые постперестроечного периода подобные выпрямители довольно непросто, то детально рассматривать схему сборки и пайки советского образца не будем. Только стоит упомянуть, что выглядит схема для пайки четырех последовательно подключенных диодов так:

Собрать современный мост даже проще: если представить его в виде ромба, то на северном угле будет вход с переменным значением, как и на южном. Западный угол уйдет под выход с отрицательным значением, а восточный – с положительным.

Чем отличаются диодные мосты

Они отличаются в первую очередь такими существенными показателями как:

• Форма корпуса;
• Схема расположения выводов.

Выводы могут быть в один ряд, с углов и даже снизу корпуса. Также различия составляют такие критерии как мощность напряжения (400-1000 ватт), сила тока обратного и на максимальных значениях.

Как проверить исправность диодного моста

Несмотря на цену и надежность, любая модель моста такого типа неизбежно сталкивается с таким понятием как остаточная пульсация, которая в любом случае остается. Поэтому рекомендуем проверять исправность устройства с помощью мультиметра, а именно вольтаж, омметраж и показатели в ваттах. Подавайте на диод напряжение не больше 3 вольт.

Опубликовано: 2020-06-09
Обновлено: 2021-08-30

Автор: Магазин Electronoff

Как проверить диодный мост

Диодный мост или, как его ещё называют, выпрямитель нужен для преобразования переменного тока в постоянный. Его используют везде, где нужно получить питание постоянным напряжением независимо от мощности прибора, потребляемого тока или величины напряжения.

Устройство

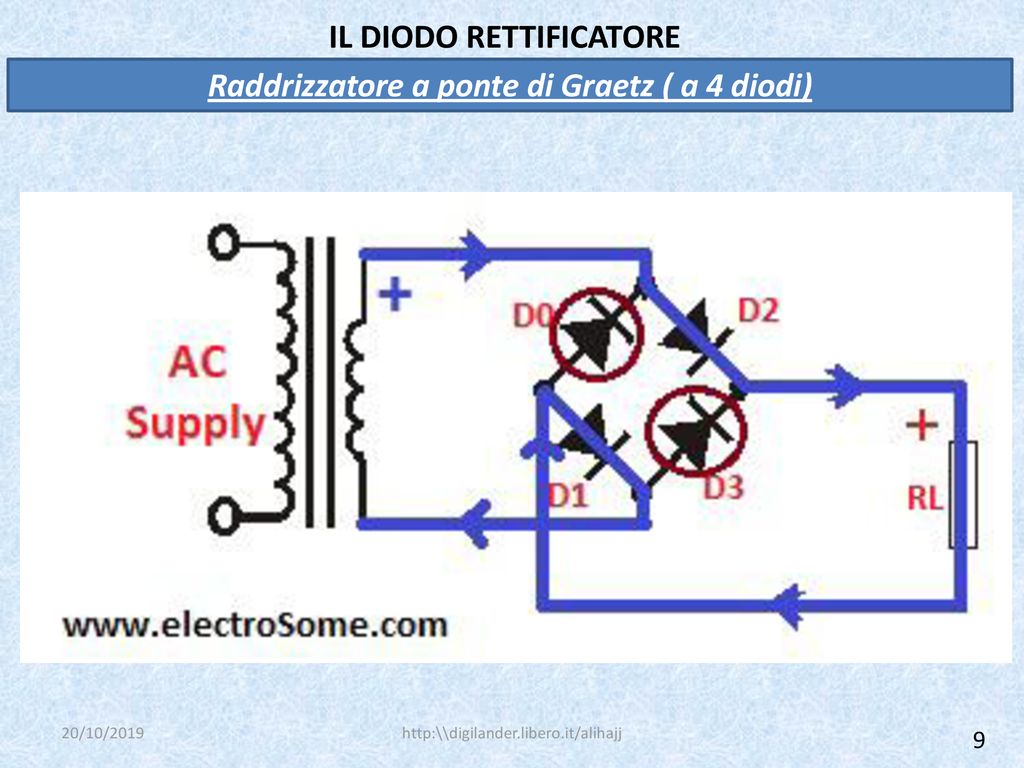

Для выпрямления однофазного напряжения используют схему Гретца из четырёх диодов. Если в схеме стоит трансформатор с отводом от средней точки используют схему из двух диодов.



Мостом называется именно включение четырёх диодов.



Диодный мост может быть выполнен в одном корпусе, а может быть из дискретных диодов, то есть отдельных. Входом диодного моста называют точки подключения переменного напряжения, а выходом — точки с которых снимают постоянное.



Переменное напряжение подают в точки, в которых соединены анод с катодом диодов. На выходе получают плюс и минус, при этом с точки соединения катодов снимают положительный полюс, т.е. плюс питания, а точка соединения анодов является минусом.

На приведенном рисунке изображена схема диодного моста, где мест подключения переменного напряжения обозначены «AC ~», а выход постоянного «+» и «-«.

Некоторые новички наивно предполагают, исходя из принципа обратимости электрических машин, что подав постоянку на мост на оставшихся контактах они получат переменку. Это не так, это не электрическая машина и здесь нужен преобразователь.

На современных диодных мостах контакты помечены также: вход переменки «AC» или «~», а выход по стоянки «+» и «-«. Совместим схему с изображением реального моста, чтобы разобраться, как это выглядит на практике.



Где устанавливают

Диодный мост обычно установлен на входе цепи питания, если выпрямляется сетевое напряжение 220В, такое решение применяется в импульсных блоках питания, в том числе компьютерного блока питания, устройство которого было рассмотрено в одной, из ранее выложенных на сайте (смотрите — Как устроен компьютерный блок питания). Либо во вторичной обмотке трансформатора, такое включение применяется в обычных блоках питания, например маломощной магнитолы для дома или старого телевизора.

В современных блоках питания чаще используются импульсные схемы, в них диодный мост выпрямляет именно сетевое напряжение, а трансформатором управляют полупроводниковые ключи (транзисторы).



Будьте осторожны:

Если диодный мост стоит на входе по линии 220В, то на его выходе пульсирующее или сглаженное (если есть фильтрующий конденсатор) постоянное по знаку напряжение амплитудой в 310В. В любом случае выпрямленное напряжение увеличивается, относительно переменного.

Тоже касается и остаточного заряда фильтрующих электролитических конденсаторов, они могут биться током, даже когда питание на плату блока питания не подаётся. Их нужно предварительно разряжать лампой накаливания или резистором.

Не стоит разряжать емкость закорачиванием железным инструментом: вас может ударить током, вы можете повредить конденсаторы или дорожки платы.

Приступим к проверке диодного моста

Я буду рассуждать на примере типовой ситуации. Есть нерабочее устройство и его нужно отремонтировать.

Вы решили отремонтировать устройство, при разборке увидели на плате перегоревший предохранитель, защитный резистор или дорожку на печатной плате.

После замены сгоревшего элемента и восстановления дорожки не спешите включать. Начинающие электронщики любят делать «жучки» вместо предохранителя, тогда, тем более, нельзя включать плату.



Если предохранитель вышел из строя не случайно, а из-за проблем на плате блока питания вы получите повторное перегорание предохранителя. А если вместо него поставили жучек, то это включение сопроводить зрелищный фейерверк, возможное повреждение провода или розетки, выбитые пробки и автоматы.

Если пробит диодный мост, то после предохранителя на плате будет КЗ. Чтобы проверить диодный мост на пробой без мультиметра пользуйтесь проверенным способом: подключайте сомнительные блоки пиатния, через лампу накаливания на 40-100 Вт 220В. Она выполнит роль ограничителя тока и плата не повредится, и предохранитель не перегорит. Лампу подключают в разрыв одного из питающих кабелей 220В.



Если диодный мост пробит — лампа засветится в полный накал.

Это достаточно приблизительный способ диагностики диодного моста без мультиметра. Лампа может засветиться и при исправном мосте, если КЗ находится в схеме после него. Проверить диодный мост на обрыв без мультиметра можно и с помощью индикаторной отвёртки, на его выходе, как уже было сказано, должно быть высокое напряжение, если он установлен на линии 220В, неоновый индикатор в отвёртке должен засветиться.

Проверка диодного моста мультиметром

Любую деталь в электрической схеме нужно выпаивать перед её проверкой и прозвонкой. Можно, конечно, проверить и на плате, но есть вероятность получить ложные результаты измерений.

Также если вы будете прозванивать мост со стороны дорожек и контактных площадок на плате, есть вероятность отсутствия электрического контакта при визуально нормальной пайке. В тоже время, если диодный мост собран на плате из отдельных диодов, его зачастую удобно проверять, не выпаивая из плат, с её лицевой стороны. В таком случае вы получаете удобный доступ к металлическим ножкам диода.

Вам понадобится любой цифровой мультиметр, например самый дешёвый и распространенный типа dt-830. Включите режим прозвонки диодов, вы его можете найти по пиктограмме с условным его обозначением.



Часто этот режим совмещён с режимом звуковой прозвонки. Любая прозвонка и большинство омметров состоит из пары щупов, один из которых является плюсом, а второй — минусом. На мультиметра чаще всего красный щуп принимается за плюс, а чёрный за минус.

Как известно — диод проводит ток в одну сторону. При этом протекание тока возможно только при подключении положительного щупа (плюса) к аноду, а отрицательного к катоду. Тогда при проверке мультиметром в этом режиме силового кремниевого диода на дисплее отображаются цифры в диапазоне 500. ..700.

Это количество милливольт, которое падает на pn-переходе. Если вы увидели эти значения — диод уже наполовину исправен. Если цифры большие или у левой стороны экрана появилась единица и больше ничего — диод в обрыве. Если сработала звуковая прозвонка или на экране около 0 — диод пробит.



Теперь нужно определить, не проходит ли ток в обратном направлении. Для этого меняем щупы местами, на экране либо должно быть значение много больше 1000, порядка 1500, либо единица у левой стороны экрана — так обозначается большое значение, выходящее за пределы измерений. Если значения маленькие — диод неисправен, он пробит.

Если оба замера совпали с описанными — с диодом все в порядке.

Таким образом проверяют диодный мост из отдельных диодов.



У диодов Шоттки падение напряжения от 0.3В, то есть при проверке на экране мультиметра высветится цифра порядка 300-500.

Если поменять щупы местами – красный на катод, а черный на анод, на экране будет либо единица, либо значение более 1000 (порядка 1500). Такие измерения говорят о том, что диод исправен, если в одном из направлений измерения отличаются, значит, диод неисправен. Например, сработала прозвонка – диод пробит, в обоих направлениях высокие значения (как при обратном включении) – диод оборван.

Проверка диодного моста в корпусе мультиметром

Я начал статью с описания точек, куда подключается переменка и откуда снимается постоянка неспроста. Это поможет при его проверке, давайте разберемся!

Сразу оговорюсь, что черный щуп вставлен в разъём «COM» на мультиметре.

Ставим черный щуп мультиметра на контакт, помеченный как «+», а красным попеременно касаемся контактов «~» к которым подключают переменное напряжение по очереди. В обоих случаях на экране вы должны увидеть падение напряжения на прямовключенном pn-переходе, т.е. цифры около 600, если диод исправен. Поменяв щупы местами, если выпрямитель исправен, вы увидите большие значения или единицу.

На некоторых мультиметрах вместо единицы используют символы 0L.

Проверяем вторую пару диодов. Для этого красный щуп ставим на вывод «-» диодного моста, а красным по очереди касаемся выводов «~», вы должны увидеть на экране мультиметра значения прямого падения — около 600 при касании любого из контактов со знаком «~» (AC). Меняем щупы местами — на экране больше значения или бесконечность. Если что-то отличается, то диодный мост нужно заменить.



Быстрая проверка диодного моста

Иногда возникает необходимость экспресс проверки диодного моста, это можно сделать тремя касаниями щупов мультиметра к мосту. Можно проводить её не выпаивая мост из платы.

Первое положение щупов: ставим оба щупа между выводами для подключения переменного напряжения (на вход) «~». Если диодный мост пробит — сработает прозвонка, а если её нет, то на экране мультиметра значения устремятся к нулю.

Второе положение щупов: красный щуп ставим на вывод со знаком «-«, а черный на вывод со знаком «+», если диоды исправны — на экране мультиметра будут цифры в двое больше прямого падения на диоде, то есть 1200-1400 мВ. Если на экране около 600 — значит один диод пробит, и вы видите падение напряжения на одном оставшемся.

На рисунке ниже вы видите, как течет ток при такой проверке подумайте, почему получаются такие результаты.



Однако если один из диодов в обрыве ток потечет по уцелевшей ветви и на экране будут условно-исправные значения.

Третье положение щупов — красный щуп на вывод со знаком «-«, а черный на вывод со знаком «+», тогда на экране мультиметра будут такие же результаты как при проверке диода подключенного в обратном направлении (бесконечность). Если сработала прозвонка или на экране маленькие значения (от нуля до сотен) – значит, мост пробит.

Такая проверка эффективна, но не даст такой достоверности как описанная в предыдущем пункте статьи. Если устройство все равно не работает и на выходе диодного моста отсутствует напряжение, то выпаяйте мост и повторно проверьте его.



Проверка другими средствами

Если у вас нет мультиметра, но у вас есть советский тестер или, как его еще называют «цешка» или какой-нибудь Омметр с пределом измерения до десятка кОм можно использовать и эти стрелочные приборы.

Логика проверки такая же самая, только в прямом включении стрелка будет указывать низкие сопротивления, а в обратном включении диода — высокое.

Если у вас и этого нет — вам поможет любая батарейка или несколько батареек с выходным напряжением больше пары вольт и лампочка накаливания (можно и светодиодом и кроной, батарейкой на 9В). Взгляните на картинку, и вам все станет ясно.



Заключение

Проверка диодного моста — базовый навык для тех, кто занимается ремонтом радиоэлектронной аппаратуры и электроприборов и для тех, кто хочет этому научиться. Для этого нужен минимальный набор инструментов, но хорошие понимание не только способа проверки, а и самой логики работы моста.

Использование мультиметра, цешки или прозвонки не меняет конечного результата при правильном проведении измерений. Однако на моей практике случалось так, что прибор показывал исправность диодного моста, а в реальности он не работал.

Возможно он «пробивался» под большим напряжением, чем на клеммах прибора, которым я проводил проверку. Поэтому самым точным способом «посмотреть» процессы, происходящие в схеме — это осциллограф.

В автоэлектрике, например по одной только осциллограмме напряжения в линии можно определить исправность диодного моста генератора, причем специалист может даже определить, что конкретно произошло — пробой или обрыв.

Генератор

— Как лампа накаливания используется для стабилизации усиления?

Задавать вопрос

спросил
2 года, 7 месяцев назад

Изменено
2 года, 7 месяцев назад

Просмотрено
217 раз

\$\начало группы\$

Если схема, подобная приведенному ниже мостовому генератору Вина, использует лампу накаливания для автоматической регулировки усиления, как это на самом деле изменяет усиление?

Я знаю, что сопротивление лампы увеличивается по мере нагрева нити накала, но мне сказали, что ее можно использовать в качестве элемента с переменным усилением для стабилизации усиления. Чего я не понимаю, так это того, как это меняется.

Насколько я могу судить, лампочка в этой схеме используется вместо другого резистора, который образует делитель напряжения с резистором R3, который выводится на инвертирующую клемму операционного усилителя. Если бы лампочка была заменена резистором R4, я мог бы понять, как выбор значений для резисторов позволит пользователю контролировать усиление, но я не понимаю, как это делает лампа.

Возможно, я неправильно понимаю, но, насколько я могу судить, лампа могла автоматически регулировать усиление, вместо того, чтобы выбирать номинал резистора. Это потому, что лампы накаливания нагреваются так сильно, что сопротивление постоянно увеличивается? И если причина в этом, то как это свойство связано с коэффициентом усиления схемы?

Мне также интересно, каково фактическое преимущество использования этих ламп вместо других методов стабилизации усиления, таких как JFET или диоды. Поскольку большинство ламп накаливания больше не используются из-за их неэффективности, есть ли какое-то особое преимущество, которое означало бы, что кто-то может предпочесть использовать их в своей цепи?

• генератор
• делитель напряжения
• мост Вина

\$\конечная группа\$

3

\$\начало группы\$

По мере увеличения амплитуды увеличивается мощность, рассеиваемая в нити накала
Это повышает температуру нити накала и, следовательно, его сопротивление, которое устроено таким образом, чтобы уменьшить коэффициент усиления, тем самым автоматически стабилизируя амплитуду.

Зачем выбирать лампу вместо другого нелинейного резистора (резистора с переменным напряжением), такого как JFET или что-то с диодами?

Чем хороша лампа, так это тем, что ее сопротивление изменяется медленно из-за тепловой инерции нити накала. Таким образом, сопротивление не сильно меняется в течение цикла синусоиды, изменяя усиление в течение каждого цикла, что добавило бы гармонические искажения к форме волны.

Таким образом, мостовые генераторы Вина с ламповой стабилизацией обычно используются там, где требуется низкое гармоническое искажение. 0,01% или 0,003% (от -80 дБ до -90 дБ) довольно легко достигается; с осторожностью возможен более низкий THD.

(На низких частотах, когда период приближается к тепловой постоянной времени нити накала, вы можете видеть снижение усиления на пиках формы волны в виде искажения 3-й гармоники).

Термисторы имеют аналогичные характеристики и иногда используются, но коэффициент усиления также зависит от температуры окружающей среды.

\$\конечная группа\$

2

\$\начало группы\$

Если выходная амплитуда увеличивается, напряжение на лампе увеличивается, а сопротивление увеличивается (медленно, по мере нагрева) и, таким образом, применяется больше отрицательной обратной связи, стабилизирующей выходную амплитуду.

Поскольку лампа имеет естественную постоянную времени, она обеспечивает эффект фильтрации нижних частот. Он также очень линейный на высоких частотах, поэтому он не вносит излишнего искажения.

Осцилляции уменьшаются до нуля, если усиление немного слишком низкое, и увеличиваются до тех пор, пока ограничение и искажение не ограничат его, если усиление немного слишком велико, поэтому необходима некоторая форма стабилизации.

На этом веб-сайте содержится полезная информация о характеристиках лампы.

Существуют и другие методы, такие как фоторезисторы CdS (не рекомендуется или запрещены в некоторых местах из-за кадмия), которые также являются очень линейными и менее линейными методами, такими как JFET.

\$\конечная группа\$

\$\начало группы\$

Вы уже почти у цели! Выберите R3, чтобы передать достаточную мощность для нагрева нити накала, и ваш «R4» (лампа) станет автоматически выбираться. В показанной схеме увеличение «R4» уменьшает общее усиление за счет увеличения отрицательной обратной связи, поэтому вы используете достаточно положительной обратной связи, чтобы:

• Пуск с холодной нитью накаливания
• Подождите, пока нить накала прогреется

Нить накала не должна светиться; ему нужно только изменить свое сопротивление.

\$\конечная группа\$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

диодов — Думаем о светодиодных лампах.

.. как о двухполупериодных выпрямителях

спросил
8 лет, 10 месяцев назад

Изменено
8 лет, 10 месяцев назад

Просмотрено
2к раз

\$\начало группы\$

Два вопроса о светодиодных лампах.
Первый квт:
Просто что-то мне было интересно. Поскольку светодиодные лампы по определению являются выпрямителями (я считаю, что они двухполупериодные), можно ли использовать их как таковые, вставив в цепь стандартный патрон для лампочки?

Редактировать

Второй вопрос был вырезан и размещен в другом месте

• светодиоды
• диоды
• ac-dc

\$\конечная группа\$

2

\$\начало группы\$

Поскольку светодиодные лампы по определению являются выпрямителями (я думаю, что они
полная волна) можно ли было бы использовать их как таковые, поставив
стандартный патрон лампочки в цепи?

Нет, это не двухполупериодные выпрямители. …

Это выпрямители, но назначение диодных выпрямителей двоякое; один для проведения тока в прямом направлении (это делают светодиоды) И блокирует напряжение в обратном направлении (обычные диоды делают это легко, но большинство светодиодов выходят из строя после нескольких вольт). Это почти наверняка означает, что светодиоды будут разрушаться от чего угодно, кроме цепи переменного тока низкого напряжения — может быть, максимум 3 В переменного тока, и это бесполезно в приложении, которое рассматривает ОП.

На 2-й вопрос я не могу ответить, НО его следует задать отдельно, потому что я не вижу связи ни в чем, кроме использования термина LED. Я считаю, что связь со светодиодами настолько незначительна, насколько это возможно.

\$\конечная группа\$

\$\начало группы\$

Только Q1 (не могу помочь с Q2) … я не думаю это совершенно правильно (но я ни в коем случае не абсолютный эксперт. ..)

Большинство светодиодных ламп состоят из из множества множества дискретных светодиодов, расположенных таким образом, чтобы сбалансировать то, как разработчик хочет, чтобы свет излучался от самих устройств, и разработчик схемы / платы хочет, чтобы электроника работала. Светодизайнер заботится о количестве люменов, цветопередаче и внешнем виде лампы — короче говоря, о том, что волнует клиентов. Разработчики схем/плат заботятся о том, как эффективно подавать питание на светодиоды, а затем рассеивать все это выделяемое тепло, поскольку светодиоды и соответствующие схемы, которые их управляют, гораздо более чувствительны к теплу, чем классическая лампа накаливания (вольфрамовая) накаливания. И хотя простейший выпрямитель состоит из набора диодов, в светодиодной лампе все преобразование переменного тока в постоянное происходит «локально» по отношению к цепи, управляющей самими светодиодами… быть «почти» резистивной нагрузкой. См. ссылки ниже для измерения коэффициента мощности светодиодной лампы, близкого к 1,0.
