Металлогалогенные лампы. Типы и работа. Особенности и утилизация

Для освещения жилых помещений и рабочих офисов нередко применяются газоразрядные лампы, мощность которых ограничивается величинами от 60 до 150 Вт. К этой категории относятся и металлогалогенные лампы (МГЛ), параметры которых заметно отличаются от аналогичных показателей других типов осветительных приборов. Для правильного выбора потребуется ознакомиться с их разновидностями, устройством, принципом действия и основными рабочими характеристиками.

Эти лампы относятся к газоразрядным источникам света, в которых излучение формируется за счет электрического разряда в парах металлов. Для улучшения условий функционирования такой лампы в газовую смесь вводятся специальные добавки в виде галогенидов некоторых химических элементов.

В отключенной от питающей сети лампочке примеси оседают на внутренней поверхности рабочего узла, называемого «горелкой». При ее включении и постепенном нагревании осадок начинает испаряться, что приводит к мгновенному разложению металлов на ионы. По завершении этого процесса ионизированные атомы переходят в возбужденное состояние, сопровождающееся излучением квантов света.

Металлогалогенные лампы привлекают пользователей своей долговечностью и широким спектром генерируемых излучений, который захватывает области от «теплого» оттенка до «холодного» свечения. Указанное свойство превращает их в универсальные источники света, потребляющие к тому же совсем немного энергии. При их выборе важно учитывать наличие в горелке ртути и других вредных для здоровья человека химических элементов.

Основные типы и их характеристики

Металлогалогенные лампы классифицируются по целому ряду признаков основные из которых это:
  • Форма колбы.
  • Особенности конструкции.
  • Мощность излучения.
  • Цветовой спектр свечения.

Форма колбы у ламп рассматриваемого типа может быть трубчатой, овальной вытянутой или грушеобразной.

Согласно второму признаку лампы этого класса подразделяются на одноцокольные (как на фото ниже справа) и двухцокольные образцы. Приборы с одним цоколем просто вворачиваются в гнездо соответствующего размера подобно обычным лампам накаливания. Изделия второго типа вставляются в корпус светильника с двумя контактными колодками по краям. Кроме того, металлогалогенные лампы различаются по своей ориентации в корпусе светильника, которая чаще всего бывает горизонтальной (гораздо реже – вертикальной).

По заявленной производителем мощности они могут иметь следующие исполнения:
  • С нагрузочной способностью выше 20 Вт.
  • 100 Ваттные лампы.
  • Рассчитанные на мощность более 100 Вт. Этот параметр у металлогалогенных ламп редко превышает величину 2000 Вт.

По излучаемому при работе цветовому спектру рассматриваемые изделия подразделяются на образцы с оттенками, соответствующими длинам волн от 400 до 770 нм (это почти весь видимый диапазон).

Основные характеристики металлогалогенных ламп определяются видом разряда и составом газовой смеси. Они зашифровываются в их общепринятом названии.

В соответствие с этим правилом приняты следующие условные обозначения:

  • Маркировкой ДРИ условно обозначаются трубчатые лампочки дугового разряда, в состав газовой смеси которых входят ртуть и йод.
  • Последняя буква в наименовании ламп, например, ДРИШ означает шаровую форму разрядной колбы.
  • За буквами следует ряд цифр, указывающих на величину мощности излучения, может принимать значения 400, 700, 1000 Вт и т.д.

Например, стандартное обозначение типовой металлогалогенной лампочки на 700 Вт, выглядит так: «ДРИ-700».

Порядок подключения одно и двухцокольных ламп

Одноцокольные металлогалогенные лампы просто вворачиваются в удерживающее их гнездо стандартного типа и соответствующего размера. Никаких дополнительных устройств в этом случае не потребуется, поскольку обеспечивающий их зажигание модуль встроен в саму лампу.

Перед самостоятельным подключением

двухцокольной сначала потребуется ознакомиться с особенностями электрической схемы, в которую входят следующие обязательные элементы:

  • Контактные колодки-держатели.
  • Устройство, управляющее зажиганием и работой изделия (ЭПРА).
  • Сама металлогалогенная лампа.

В 2-хцокольных лампах устройство ЭРПА крепится на корпус светильника неподалеку от контактных колодок. Для установки МГЛ на место потребуется вставить ее контактные штыри в колодки держателя и зафиксировать их поворотом по направлению движения часовой стрелки.

Области применения

Особенности цветового диапазона металлогалогенных ламп позволяют применять их в следующих областях человеческой деятельности:
  • В качестве студийных осветителей при съемках фильмов и на театральных сценах.
  • Для освещения фасадов зданий и подсветки архитектурных композиций.
  • В современных автомобильных фарах.
  • На железнодорожных платформах и остановках общественного транспорта.
  • Для освещения спортивных арен, торговых залов и подобных им объектов.

Осветительные приборы мощностью до 2000 Вт применяются на промышленных и строительных площадках, а также для освещения парковых ансамблей в вечернее и ночное время. Лампы этого типа используются и для уличного освещения, а также для подсветки зданий и памятников архитектуры.

Установленные на спортивных площадках и аренах мощные металлогалогенные лампы позволяют проводить соревнования в вечернее время суток. Они также бывают востребованы в торговых центрах, на цирковых аренах и в рабочих офисах. Специальные светильники с синим и фиолетовым излучением применяются в теплицах и оранжереях. С их помощью облучаются различные сорта растений, что стимулирует более быстрое их развитие. Нередко эти лампы можно увидеть в аквариумах, где за счет их использования создаются идеальные условия для развития водной растительности.

Преимущества и недостатки

Металлогалогенные лампы при их сравнении с другими видами осветительных приборов имеют целый ряд достоинств, основные из которых это:
  • Высокая световая отдача.
  • Экономичность (незначительный расход электроэнергии).
  • Сравнительно большая мощность светового излучения.
  • Возможность эксплуатации в любых погодных и климатических условиях.
  • Комфортный для человеческого восприятия цветовой диапазон, приближенный к солнечному свету.
  • Небольшие размеры светильников, оснащенных лампами этого типа.
  • Большой выбор различных исполнений.
  • Длительные сроки эксплуатации (они способны работать безаварийно до 15 тысяч часов).
  • Простота монтажа светильников.
Недостатки:
  • Высокая стоимость.
  • Зависимость цветопередачи от величины питающего напряжения.
  • Длительный разогрев.

Самый большой минус осветительных приборов этого класса – наличие в них ртути, опасной для здоровья человека, а также необходимость утилизации отходов путем их захоронения.

Самостоятельная проверка работоспособности металлогалогенной лампы

Работоспособность МГЛ проверяется очень просто. Для этого достаточно включить светильник со вставленной в него лампой и проследить, как она зажигается.

Если при включении прибор очень долго не загорается – возможны следующие варианты:
  • МГЛ включена в схему светильника неправильно.
  • Неисправна сама лампа.
  • Повреждена или неправильно подключена питающая цепь.
  • Величина напряжения в сети не соответствует номинальному значению 220 В. В этом случае лампа обычно загорается, но светится нестабильно (периодически гаснет, а потом снова зажигается).

При обнаружении повреждений в питающей цепи (например, отсутствует напряжение) следует проверить целостность кабеля, а также правильность подключения его к светильнику.

Если неисправностей не обнаружено – причина кроется в самой лампе, которую придется заменить. При несоответствии напряжения в сети общепринятой норме потребуется установить специальный прибор, стабилизирующий его величину.

Порядок утилизации отработаших свой срок МГЛ

Пришедшие в негодность или отслужившие свой срок металлогалогенные лампы в соответствие с действующими санитарными нормами должны сдаваться на переработку, а затем утилизироваться.

На предприятиях, а также в различных учреждениях и организациях, где эксплуатируются МГЛ, эти мероприятия проводятся в соответствие с требованиями ТБ в следующем порядке:
  • Сначала нерабочие изделия складируются в специально предназначенных для этого помещениях предприятия и организации.
  • После накопления значительного количества ламп они поступают на предприятие, занимающееся переработкой содержащих ртуть изделий.
  • По завершении этой процедуры остатки отвозятся для захоронения на полигоны, специально отведенные для этих целей.

Благодаря отработанной системе утилизации МГЛ, удается защитить рабочий персонал от опасных паров ртути. А также исключить возможность попадания вредных элементов в окружающую атмосферу и в почву.

Похожие темы:

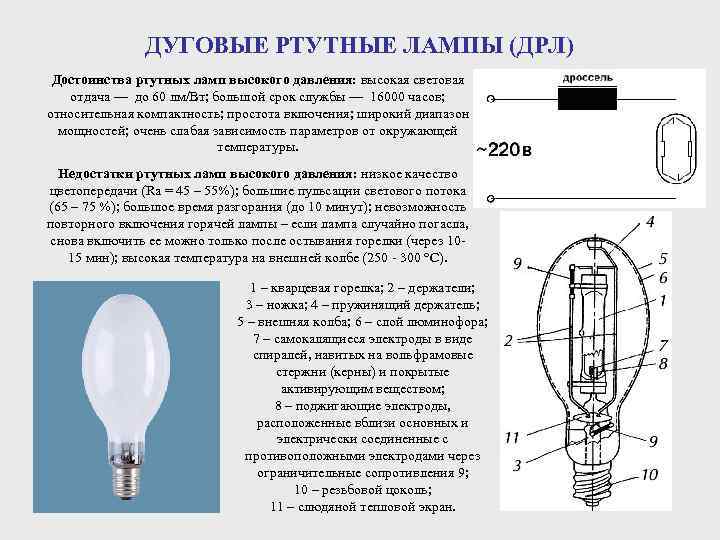

  • ДРЛ и ДРВ лампы. Устройство и работа. Применение и особенности
  • Индукционные лампы. Виды и устройство. Работа и особенности
  • Натриевые лампы. Виды и устройство. Работа и применение
  • Люминесцентные лампы. Виды и работа. Применение и маркировка
  • Лампы накаливания. Виды и устройство. Цоколи и применение
  • Галогенные лампы. Виды и устройство. Работа и особенности
  • Флуоресцентные лампы (люминесцентные). Виды и устройство. Работа
  • Ксеноновые лампы. Виды. Устройство. Работа. Цветовая температура
  • Лампы на светодиодах. Виды и устройство. Работа и применение

Специфика работы металлогалогенных светильников | Световое Оборудование

Металлогалогенные светильники способны совместить функцию общего и акцентного освещения, что способствует энергосбережению.

Используя металлогалогенные светильники, нужно учитывать некоторые специфичные требования к их работе.

  • Лампа включается не сразу после подачи сигнала со светильника, а постепенно разгорается и достигает максимальной яркости света в течение семи минут,

  • а после отключения светильника повторно его включить можно не раньше, чем через десять минут, в противном случае он выйдет из строя. (Современные модели имеют встроенную защиту от повторного быстрого включения. Специальный датчик не позволит подать напряжение на только что выключившуюся лампу.)

Металлогалогенные светильники излучают световой поток гораздо мощнее остальных светильников, следовательно, и общий уровень освещенности помещения становится гораздо ярче. Еще совсем недавно оформление общего освещения такими светильниками было большой редкостью, то в последнее время можно часто встретить металлогалогенные лампы, например, в бутиках и элитных магазинах. Использование таких ламп, учитывая их очень яркий световой поток, не требует дополнительной подсветки, потому что стандартный общий уровень освещения обычно составляет не менее 1000 люкс, тогда как стандартное требование – до 500 люкс.

Устройства для включения металлогалогенной лампы

Для запуска металлогалогенной лампы используются специальные пускорегулирующие аппараты (ПРА), встраиваемые в светильники. До недавнего времени в большинстве случаев использовали недорогие электромагнитные ПРА (ЭМПРА). Средний металлогалогенный светильник с ЭМПРА имеет внушительные размеры и вес до 4 кг, что довольно сильно затрудняет монтаж такой лампы. В последнее время многие изготовители переходят на применение электронных пускорегулирующих устройств, светильники на основе которых имеют меньший размер и весят 900 граммов. Помимо этого, электроПРА обладают улучшенными характеристиками, что дает возможность гораздо быстрее зажечь лампу и увеличить срок ее эксплуатации, сократив при этом энергопотребление самого ПРА, также сводится на нет характерный для ЭМПРА фоновый звук работы.

Мы поможем подобрать светильники на ваш объект

Ответственный менеджер по запросу:
Евгений Чилимов
+7(495)649-86-94 доб.106

Наиболее востребованные эксплуатационные возможности

В настоящее время использование металлогалогенных ламп наиболее экономически оправдано и выгодно благодаря их повышенной светоотдаче и цветопередаче, низкой теплоотдаче, очень длительному сроку работы. Светоотдача металлогалогенных ламп превышает светоотдачу классических ламп накаливания схожей мощности более чем в шесть раз, а длительность работы выше более чем в десять раз. Допустим, чтобы добиться уровня освещения в 1500 люкс, нужны четыре металлогалогенные лампы с мощностью 150 ватт каждая или, в случае с лампами накаливания, тридцать ламп по 120 ватт.

Источники света могут быть люминесцентными, галогенными и металлогалогенными. Все эти лампы используются для оформления общего освещения, а также акцентного освещения. Их выбор обусловлен размером площади для торговли. К примеру, если маленькое помещение с невысоким потолком освещать металлогалогенными лампами, имеющими самую большую мощность (150 Вт), то свет будет такой яркости, что станет ослеплять покупателей. Именно по этой причине металлогалогенное освещение применяется чаще всего для привлечения внимания к конкретным участкам торговой площади.

Целесообразность применения светильников с металлогалогенными лампами

По стоимости светильники, работающие в комплекте с металлогалогенными лампами, имеют диапазон цен от $100 до $500, встраиваемые в подвесной потолок, и экспозиционные соответственно. По нашим наблюдениям, намного выгоднее применять именно дорогие лампы и светильники, от $170, так как они наиболее экономичны и более долговечны, дают качественный свет – увеличивающий продажи. Долгий срок службы при этом не требует частого присутствия специалиста по замене ламп. При оборудовании магазина традиционными светильниками с электромагнитным ПРА наступает определенный момент, когда затраты на замену ламп и оплату электрической энергии в разы превышают стоимость монтажа дорогостоящих ламп и светильников (в перспективе трех лет).

Помимо этого, руководство многих торговых компаний и магазинов, находящихся в густо застроенных центральных улицах города, должны решать и проблему нехватки выделенных мощностей электросети из-за периодических ее перегрузок. Эту проблему можно устранить только с применением более экономичных и современных источников света.

Металлогалогенные светильники обладают достоинствами, выделяющими их из перечня современных осветительных приборов. При этом существуют нюансы эксплуатационного плана, не свойственные ряду изделий. Эти не недостаток, а преодолеваемая (при необходимости) специфика.

Как определить необходимость замены металлогалогенной лампы или балласта

27.06.10 | Copyright Synergy Lighting США | Позвоните нам сегодня, чтобы получить информацию о продажах и ценах: Бесплатный номер: 1-877-220-5483

Металлогалогенные системы освещения очень популярны в коммерческих зданиях и магазинах розничной торговли в качестве зонального освещения, а также в торговых центрах, как правило, в качестве наиболее распространенной формы парковки. много освещения на сегодняшнем рынке. Тем не менее, любой, кто несет ответственность за обслуживание этих систем освещения, знает, что иногда галогениды металлов могут быть очень дорогими. Не только из-за потребления электроэнергии, но и из-за стоимости лампочек, балластов, рабочей силы и часто сборов за подъем может быть очень тяжело для бизнеса.

Основная причина, по которой металлогалогенные или газоразрядные лампы могут быть дорогостоящими, — это отсутствие профилактического обслуживания.

Как и любая лампочка, металлогалогенные лампы дают явные признаки того, что лампочку пора заменить. К сожалению, большинство людей не находят времени, чтобы заметить предупреждающие знаки. Во-первых, мы должны понимать, что единственные лампочки, которые можно довести до критической точки отказа, — это лампы накаливания и галогенные лампочки. В этих лампах обрывается только нить накала, что приводит к разрыву цепи в случае отказа. Но все другие коммерческие лампы, такие как CFL, люминесцентные и HID, требуют балластов. Любые лампочки или системы освещения, требующие балластов, НЕ предназначены для работы до тех пор, пока лампа не перегорит полностью. Несвоевременная замена обычной лампочки до полного отказа лампы приведет к повреждению балласта и резкому увеличению затрат на техническое обслуживание.

В случае с металлогалогенными лампами большинство производителей оценивают срок службы этих газоразрядных ламп примерно в 20 000 часов. Этот рейтинг традиционно означает точку, в которой 50% ламп выходят из строя, но в случае технического обслуживания это НЕ ПРЕВЫШЕНИЕ времени работы всех ламп. В этот момент все лампы должны быть заменены.

Замена ламп до того, как они перегорят, экономит деньги!

Признаки необходимости замены металлогалогенной лампы или балласта:
  • Лампа выглядит другого цвета или становится розовой

Это явление известно как изменение цвета, естественный эффект металлогалогенидов при длительной эксплуатации. Обычно лампы приобретают розоватый оттенок по сравнению с другими лампами в той же системе. Это происходит, когда пары металла в лампе испаряются в результате нагревания или горения, а отсутствие определенной смеси в дуговой трубке придает другой цвет. К этому моменту большинство ламп потеряли не менее 40% своей первоначальной светоотдачи. Лампу необходимо заменить, так как продолжение работы приведет к повреждению балласта.

  • Лампа периодически выключается или включается с задержкой

Электрики, которые не имеют экспертных знаний о системах освещения HID, часто неправильно диагностируют это. Наиболее распространенное решение — замена лампочки. После установки новой лампы металлогалогенная лампа загорится и достигнет полной яркости. Однако это не правильный ремонт. Для балласта в системе освещения HID требуется конденсатор, это устройство ограничения тока, которое предотвращает подачу слишком большой силы тока на лампу HID. По мере старения металлогалогенной лампы ей потребуется большая нагрузка для поддержания освещения. Из-за сильного нагрева HID-системы жидкий гель, заполняющий конденсатор, кристаллизуется и изменяет электрические характеристики конденсатора. В этот момент конденсатор обеспечивает низкий коэффициент мощности и обеспечивает более высокий ток, чем рассчитано. Металлогалогенная лампа будет получать неограниченный ток (потребление усилителя) и станет ярче, пока снова не отключится. Затем термовыключатель остынет, сбросится и цикл повторится. Это приведет к преждевременному выходу из строя новой сменной лампы и сильному почернению трубки дуги. Необходимо заменить балласт, конденсатор и лампу.

  • Светильник издает жужжащий звук

Когда металлогалогенная лампа получает более сильную нагрузку, чем она была рассчитана из-за изменения характеристик конденсатора, рабочая температура балласта резко возрастает. При перегреве балласта лаковое покрытие катушки начнет плавиться от медной обмотки катушки. Это покрытие предотвращает вибрацию обмоток друг относительно друга. В момент, когда балласт гудит, обмотки теперь начинают соприкасаться и вибрировать, что приводит к звуку. В конце концов лак расплавится настолько, что обмотки закоротятся друг на друга, что приведет к полному выходу из строя балластов и, как правило, приведет к срабатыванию автоматического выключателя, что приведет к выходу из строя всей цепи.

  • Лампочки становятся зелеными или синими

В основном мы обнаруживаем, что лампы становятся зеленоватыми, от светло-зеленых до насыщенно-зеленых. Это вызвано тем, что конденсатор становится слабым с возрастом. Он обеспечивает высокий коэффициент мощности, достаточный для поддержания освещения лампы, но низкий ток, недостаточный для полного освещения лампы. Газы в дуговой трубке не достигают пиковой рабочей температуры, и лампа светится зеленым. Иногда можно заменить сам конденсатор, и система восстановится. Однако, если светильник является частью системы освещения парковки, это хороший признак того, что компоненты очень старые, а сам балласт может не прослужить долго, так как он будет слабым звеном системы. На этом этапе рекомендуется заменить балласт и конденсатор. Обратный путь с работой и подъемом всего за месяц стоил бы больше, чем балласт в то время.

  • Новая металлогалогенная лампа не такая яркая или белая, как старые лампы

Это обычное требование для предприятий, заменяющих небольшую часть металлогалогенных ламп, и в основном это жалоба, которую мы получаем, когда клиент или электрик заменил перегоревшую лампу. Производители изготавливают большинство металлогалогенных ламп с двумя цветовыми температурами: 3000 К, которые кажутся слегка желтоватыми, и 4000 К, которые кажутся более ярко-белыми. Иногда это может быть вызвано использованием ламп разного цвета, или одна марка по отношению к другой может иметь разную степень цветности. Допустимые пределы цвета составляют 300 градусов дисперсии. Однако, если лампы горят в течение длительного периода времени, вы можете никогда не подобрать подходящую лампу.

По мере того, как металлогалогенная лампа стареет, ей требуется более высокая нагрузка (амперная нагрузка), и при сжигании того же конденсатора система в целом выходит из строя из-за того, что лампа и конденсатор требуют и обеспечивают этот более высокий ток. загружать одновременно. Когда металлогалогенная лампа требует и поставляется с более высокой нагрузкой, цвет лампы становится белее и кажется ярче.

Мы можем воспроизвести это, удалив из системы конденсатор. Система HID будет работать без конденсатора, поскольку ее единственная задача — ограничивать ток. Когда мы полностью удаляем конденсатор, металлогалогенная лампа быстро потребляет больше ампер, приобретает исключительную яркость и становится значительно белее, пока балласт не перегреется и не выйдет из строя.

При установке новой лампы с правильной цветовой температурой в системе этого возраста новая лампа не требует такого высокого тока, как старые лампы, и она никогда не будет иметь такой же уровень «белизны». как старые лампы. Единственный выход — заменить все лампы в системе. Это хорошая идея, потому что повторное включение старых ламп до тех пор, пока они не выйдут из строя, повредит балласт. Сам балласт продолжает работать даже с неисправной лампой и будет постоянно работать над собой, пытаясь зажечь неисправную лампу.



Самый доступный способ обслуживания газоразрядной системы освещения — это разделить количество часов работы в год на срок службы лампы и определить период времени, по истечении которого потребуется полная замена лампы. В это время замените лампу в системе, что продлит срок службы балласта и конденсатора, и вы увидите значительную экономию как на стоимости балласта, так и на ремонте.



Для получения дополнительной информации о системах HID Lighting посетите наш веб-сайт или позвоните в Synergy Lighting для получения бесплатной консультации.



Телефон: (941)-756-4844

Бесплатный звонок: (877) 220-5483

Электронная почта: sales@synergylightingusa. com
