Аксиальный ДВС Duke Engine
Мы привыкли к классическому дизайну двигателей внутреннего сгорания, который, по сути, существует уже целый век. Быстрое сгорание горючей смеси внутри цилиндра приводит к увеличению давления, которое толкает поршень. Тот, в свою очередь, через шатун и кривошип крутит вал.

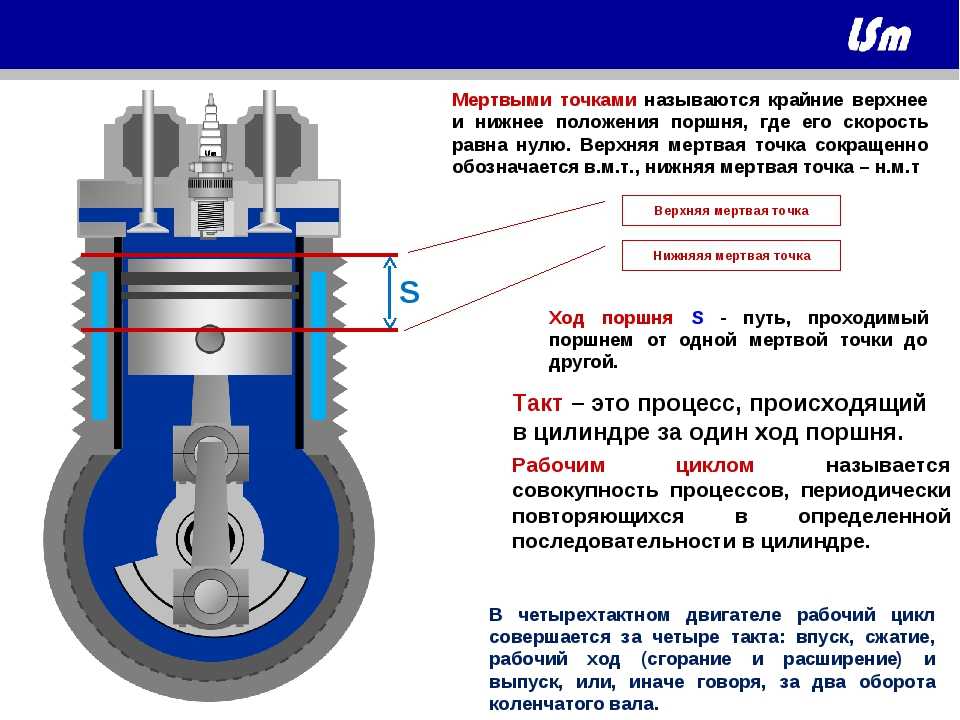

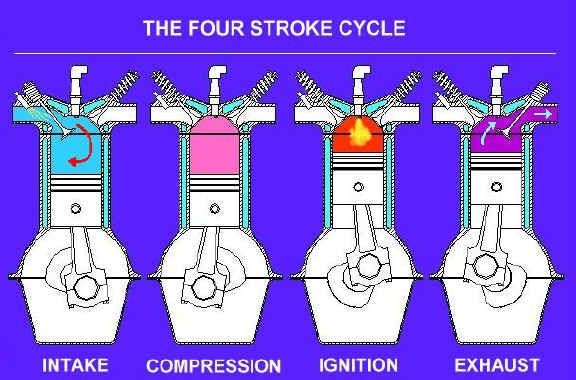

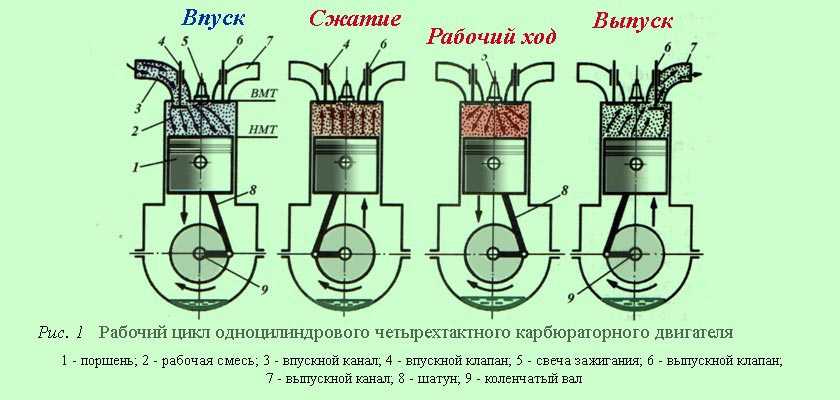

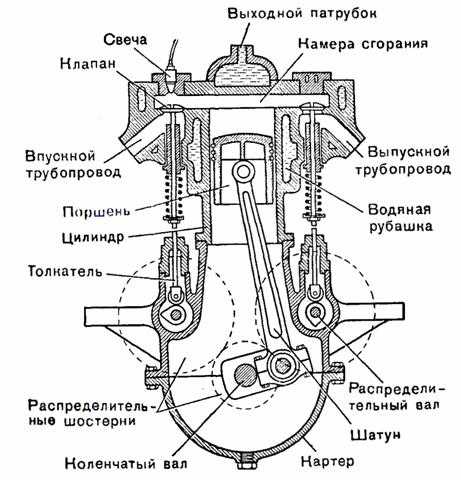

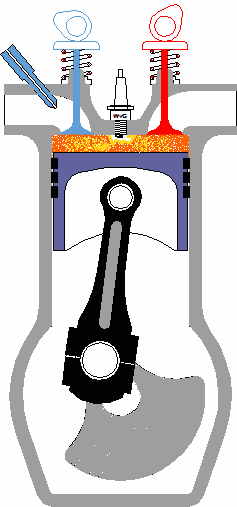

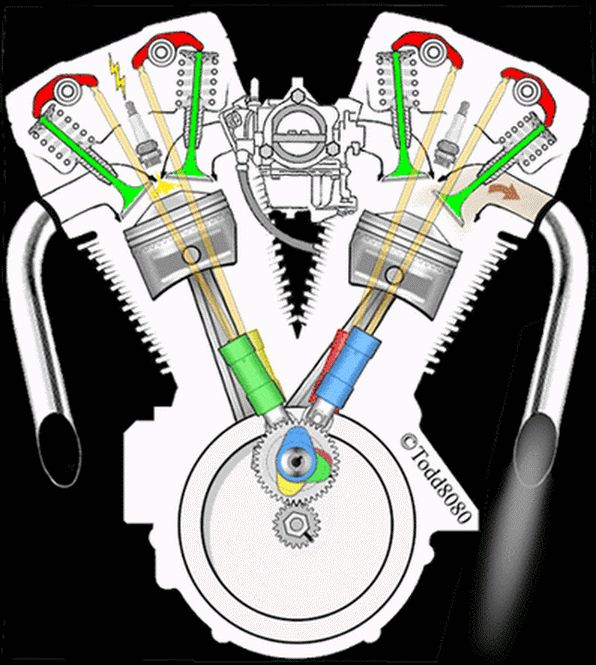

Классический ДВС
Если мы хотим сделать двигатель помощнее, в первую очередь нужно увеличивать объём камеры сгорания. Увеличивая диаметр, мы увеличиваем вес поршней, что отрицательно сказывается на результате. Увеличивая длину, мы удлиняем и шатун, и увеличиваем весь двигатель в целом. Или же можно добавить цилиндров — что, естественно, также увеличивает результирующий объём двигателя.
С такими проблемами столкнулись инженеры ДВС для первых самолётов. Они, в конце концов, пришли к красивой схеме «звездообразного» двигателя, где поршни и цилиндры расположены по кругу относительно вала через равные углы. Такая система хорошо охлаждается потоком воздуха, но очень уж она габаритная. Поэтому поиски решений продолжались.
В 1911 году Macomber Rotary Engine Company из Лос-Анджелеса представила первый из аксиальных (осевых) ДВС. Их ещё называют «бочковыми», двигателями с качающейся (или косой) шайбой. Оригинальная схема позволяет разместить поршни и цилиндры вокруг основного вала и параллельно ему. Вращение вала происходит за счёт качающейся шайбы, на которую поочерёдно давят шатуны поршней.
У двигателя Макомбера было 7 цилиндров. Изготовитель утверждал, что двигатель был способен работать на скоростях от 150 до 1500 об/мин. При этом на 1000 об/мин он выдавал 50 л.с. Будучи изготовлен из доступных в то время материалов, он весил 100 кг и имел размеры 710×480 мм. Такой двигатель был установлен в самолёт авиатора-первопроходца Чарльза Фрэнсиса Уолша «Серебряный дротик Уолша».
Не остались в стороне и советские инженеры. В 1916-м году появился двигатель конструкции А. А. Микулина и Б. С. Стечкина, а в 1924 г — двигатель Старостина. Об этих двигателях знают, пожалуй, только любители истории авиации. Известно, что детальные испытания, проведенные в 1924 г, выявили повышенные потери на трение и большие нагрузки на отдельные элементы таких двигателей.
Двигатель Старостина из музея авиации в Монино
Гениальный и слегка безумный инженер, изобретатель, конструктор и бизнесмен Джон Захария Делореан мечтал построить новую автомобильную империю в пику существующим, и сделать совершенно уникальный «автомобиль мечты». Все мы знаем машину DMC-12, которую называют просто DeLorean. Она не только стала звездой экрана в фильме «Назад в будущее», но и отличалась уникальными решениями во всём — начиная от алюминиевого кузова на плексигласовом каркасе и заканчивая дверями «крылья чайки». К сожалению, на фоне экономического кризиса производство машины не оправдало себя. А затем Делореан долго судился по подложному делу о наркотиках.
Но мало кто знает, что Делореан хотел дополнить уникальный внешний вид машины ещё и уникальным мотором — среди найденных после его смерти чертежей были и чертежи аксиального ДВС. Судя по его письмам, он задумал такой двигатель ещё в 1954 году, а всерьёз принялся за разработку в 1979-м. В двигателе Делореана было три поршня, и они располагались равносторонним треугольником вокруг вала. Но каждый поршень был двусторонним — каждый из концов поршня должен был работать в своём цилиндре.
Чертёж из тетради Делореана
По каким-то причинам рождение двигателя не состоялось — возможно, потому, что разработка автомобиля с нуля вышло достаточно сложным предприятием. На DMC-12 устанавливали 2,8-литровый двигатель V6 совместной разработки Peugeot, Renault и Volvo мощностью 130 л. с. Пытливый читатель может изучить сканы чертежей и заметок Делореана на этой странице.
Экзотический вариант аксиального двигателя — «двигатель Требента»
Тем не менее, такие двигатели не получили широкого распространения — в большой авиации постепенно состоялся переход на турбореактивные двигатели, а в автомобилях по сию пору используется схема, в которой вал перпендикулярен цилиндрам. Интересно только, почему такая схема не прижилась в мотоциклах, где компактность пришлась бы как раз кстати. По-видимому, они не смогли предложить какой-либо существенной выгоды по сравнению с привычным нам дизайном. Сейчас такие двигатели существуют, но устанавливаются в основном в торпедах — благодаря тому, как хорошо они вписываются в цилиндр.
Вариант под названием «Цилиндрический энергетический модуль» с двусторонними поршнями. Перпендикулярные штоки в поршнях описывают синусоиду, двигаясь по волнистой поверхности
Главная отличительная черта аксиального ДВС — компактность. Кроме того, в его возможности входит изменение степени сжатия (объёма камеры сгорания) просто путём изменения угла наклона шайбы. Шайба качается на валу благодаря сферическому подшипнику.
Однако новозеландская компания Duke Engines в 2013 году представила свой современный вариант аксиального ДВС. В их агрегате пять цилиндров, но всего лишь три форсунки для впрыска топлива и — ни одного клапана. Также интересной особенностью двигателя является тот факт, что вал и шайба вращаются в противоположных направлениях.
Внутри двигателя вращаются не только шайба и вал, но и набор цилиндров с поршнями. Благодаря этому удалось избавиться от системы клапанов — движущийся цилиндр в момент зажигания просто проходит мимо отверстия, куда впрыскивается топливо и где стоит свеча зажигания. На стадии выпуска цилиндр проходит мимо выпускного отверстия для газов.
Благодаря такой системе количество необходимых свечей и форсунок получается меньшим, чем количество цилиндров. А на один оборот приходится в сумме столько же рабочих ходов поршня, как у 6-цилиндрового двигателя обычного дизайна. При этом вес аксиального двигателя на 30% меньше.
Кроме того, инженеры из Duke Engines утверждают, что и степень сжатия их двигателя превосходит обычные аналоги и составляет 15:1 для 91-го бензина (у стандартных автомобильных ДВС этот показатель равен обычно 11:1). Все эти показатели могут привести к уменьшению расхода топлива, и, как следствие — к уменьшению вредного воздействия на окружающую среду (ну или к увеличению мощности двигателя — в зависимости от ваших целей).
Сейчас компания доводит двигатели до коммерческого применения. В наш век отработанных технологий, диверсификации, экономии на масштабе и т.п. сложно представить, как можно серьёзно повлиять на индустрию. В Duke Engines, по-видимому, это тоже представляют, поэтому намереваются предлагать свои двигатели для моторных лодок, генераторов и малой авиации.
Демострация малых вибраций двигателя Duke
Альтернативные двигатели внутреннего сгорания от попаданцев
Главная » Альтернативная История » Альтернативы Второй Мировой » Альтернативные двигатели внутреннего сгорания от попаданцев
в Избранноев Избранномиз Избранного 2
Так случилось, что о некоторых технических новинках я узнал из художественных произведений про попаданцев, в том числе и про новые и не очень конструкции двигателей внутреннего сгорания, предлагаю их вашему вниманию.
Двигатель Ибадуллаева
В произведении с самиздата “Атоммаш” Макгваера Артура, в первой его версии, я впервые встретил упоминание про Двигатель Ибадуллаева, по сути это модификация обычного ДВС, отличающаяся более высокой степенью сжатия и немного измененным режимом работы, что позволяет увеличить мощность двигателя как минимум в 2 раза. Как известно именно недостаточная мощность авиадвигателей, заметно сказывающаяся на главных характеристиках боевых самолетах, была одной из главных проблем нашей авиации в начальный период Великой отечественной войны, такой двигатель тогда бы очень пригодился, да и танковый дизель можно было бы сделать компактнее и изменить конструкцию Т-34.
Встраивание запрещено пользователем (((
http://www.youtube.com/watch?v=zXkylKpeoIg
youtube.com/embed/xy_r5fVYhJc»>
Оппозитный турбо дизель с противоположно движущимися поршнями – OPOC.
В произведении “Звоночек” Михаила Маришина —
http://alternathistory.com/mikhail-marishin-dizel-reshaet-vse-skachat
ГГ решает двигать в СССР двигателестроение (извиняюсь за каламбур), и предлагает конструкцию оппозитного Дизеля, создание которого в нашем времени спонсирует Билл Гейтс, двигатель намного компактнее классического дизеля, и как минимум в 2 раза дешевле, так как 1 цилиндр заменяет 4 в классическом дизеле, что для встающего на ноги СССР очень важно.
youtube.com/embed/5Y8QqeuvArE»>
Однако ГГ на этом не останавливается, когда промышленность не может увеличить выпуск топливной аппаратуры для дизелей, то “изобретает” Двигатель Кушуля, этот двигатель был разработан профессором Кушулем в начале 70-х, особенность этого двигателя в том что детонации в нем невозможны в принципе, что позволяет использовать в нем низкосортный бензин, и даже керосин, опят же в СССР тогда качественного бензина было мало.
Подробная статья о двигателе — http://www.studiplom.ru/Technology/DVS_bez_dima.html
http://www.youtube.com/watch?v=HTaaiur_DsM
