Крепление троса к опоре: Монтаж проводов и тросов на опорах с подвесными изоляторами

Содержание

характеристики, нагрузки и способы использования

Тросовый или канатный зажим — это такое такелажное изделие, которым фиксируются петли на стальных канатах либо сращиваются канаты. Казалось бы, все очень просто, но:

Эти элементы такелажа используют в высоконагруженных конструкциях, из чего вытекает, что они должны изготавливаться из металла, устойчивого к трению, поперечным и продольным деформациям. Как это достигается?

В строительных работах, например, на тросы крепят несколько зажимов, расположенных друг за другом. Может быть так, что нагрузка выше, чем допустимая для единицы крепления. Простое увеличение числа слабых креплений никак не поможет зафиксировать конструкцию. Почему?

Эти и другие детали по полочкам раскладываем в статье.

Виды зажимов

каким бывает зверь, кратко — по плюсам и минусам

Для простоты разделим зажимы условно на три категории, и в каждой категории обозначим наиболее важные подвиды:

Традиционные, используемые для сращивания канатов и создания на них петель:

Одноразовые

Скобы

Кулачковые

Плашечный (шинный)

Цилиндрические (DOUBLE)

Обжимные

Плоские, используемые, как и традиционные:

Одинарные (SIMPLEX)

Двойные (DUPLEX)

Специальные, спектр использования которых узок и делает их незаменимыми:

Крестовые

Стопорные

Цанговые

Страховочные

Одноразовые

Короткие цилиндрики из алюминия или другого мягкого металла. Расплескивается вместе с продетыми концами каната, плотно его сжимая. Наименее надежная и наиболее дешевая конструкция.

Плюсы	Минусы
+Дешевизна	-Ненадежность
+Быстрота установки	-Одноразовость

Скобы

Самый распространенный традиционный вид зажимов в виде U-образной скобы. Прост в установке и демонтаже, является многоразовым, не теряет характеристик.

Нюанс использования в почти полной непригодности для высоких нагрузок. Малое пятно контакта с канатом вызывает режущую деформацию — разрыв или повреждение троса в месте крепления.

Плюсы	Минусы
+Дешевизна	-Малое пятно контакта
+Быстрота установки	-
+Многоразовость	-

Кулачковые

Аналоги скобы, два зеркально расположенных седла с интегрированными резьбовыми втулками. Более удобен, чем U-образный, мало встречается на российском рынке.

Как и старший брат, имеет малое пятно контакта с тросом.

Плюсы	Минусы
+Дешевизна	-Малое пятно крепления
+Быстрота установки	-
+Многоразовость	-

Плашечный (шинный)

Зажим, поперечный срез которого представляет собой латинскую W. Ответная часть похожа на распущенную вдоль трубу. Места прилегания к тросу — рифленые, обеспечивают хорошую фиксацию.

С таким зажимом режущих деформаций можно не опасаться.

Плюсы	Минусы
+Надежность	-Дороговизна
+Простота установки	-
+Многоразовость	-

Цилиндрические (DOUBLE)

Кольцо оно и в Африке — кольцо (ну или два полуцилиндра со стяжными винтами).

Выпускается в малых размерах (трос 3-4 мм), т.е. можно скреплять тросы вплоть до толщины проволоки (в разумных пределах). Нержавеющая сталь — как основной материал изготовления — позволяет использовать колечко в паре с канатами из цветных металлов, нержавеющей стали. Неблагоприятные среды, короче говоря, вашим конструкциям не грозят.

Плюсы	Минусы
+Надежность	-Дороговизна
+Многоразовость	-

Обжимные

В простонародье — бочонок. Две рельефные пластины с цилиндрическими канавками для закладки троса, которые стягиваются при помощи винта. Можно сказать, король лифтов и других подъемных механизмов.

Выпускается как из цветных металлов, так и из стали в зависимости от назначения.

Плюсы	Минусы
+Надежность	-Дороговизна
+Простота установки	-
+Многоразовость	-

Плоские одинарные (SIMPLEX)

Как было сказано выше, чем больше пятно контакта с тросом, тем надежнее крепление, этот зажим — прямое тому подтверждение.

По своей сути две пластины (с бортиками и без), фиксируемые при помощи болта и гайки. Наличие бортиков не дает тросу выскальзывать вбок под нагрузкой, что также положительно сказывается на максимально допустимых нагрузках.

Плюсы	Минусы
+Надежность	-Относительная дороговизна
+Многоразовость	-

Плоские двойные (DUPLEX)

Два сращенных одинарных (SIMPLEX) изделия.

Как сказала бы Эллочка Людоедочка, железно! Установка растяжек на высоковольтных столбах линий электропередач и ТВ-антенн — раз плюнуть. Зафиксировать груз при его подъеме на большую высоту — тоже. И это не фигура речи.

Плюсы	Минусы
+Надежность	-Относительная дороговизна
+Многоразовость	-

Крестовые

Скажем, нужно вам соединить две магистрали под прямым углом. Вам нужен крест! Не православный, конечно, но помолиться советуем, потому что сверхнадежным такое крепление назвать язык не повернется. Впрочем, надежности на канатную сетку хватит. Как говориться, кто на кого учился.

Изготавливается в виде цилиндра, в который стальные канаты укладываются друг на друга и фиксируются винтом.

Плюсы	Минусы
+Незаменимость при создании пересекающихся конструкций	-Дороговизна
+Простота установки	-Малый спектр применения
+Многоразовость	-

Стопорные

Просто стопор — и все. Ничего не сращивает, ничего не поддерживает. Его задача — плотно ухватиться за трос и препятствовать движению подвешенных на нем грузов, грубо говоря, утолщает магистраль в выбранной точке.

Плюсы	Минусы
+Незаменим при создании стопора	-Узкий спектр применения
+Простота установки	-
+Многоразовость	-

Цанговые

Наконечник, задачей которого является аккуратная стыковка каната с элементами конструкции, к которым он присоединяется. Стопроцентной надежности не дает. Скажу по секрету, лучше петлю сделать.

Плюсы	Минусы
+Простота установки	-Ненадежность
+Многоразовость	-Узкий спектр применения

Страховочные

Типичный быстросъемник промышленных альпинистов. Они за него всяко-разно грузы подвешивают. Изделие состоит из рычагов, фиксирующих его на магистрали при приложении нагрузки на крепежное кольцо.

Плюсы	Минусы
+Простота установки	-Дороговизна
+Многоразовость	-

Из каких материалов изготавливают зажимы

из чего у тебя седло, странник, сделано?

К трем основным материалам, из которых изготавливаются зажимы для троса относятся (очень предсказуемо!): нержавейка, горячеоцинковка и мягкая сталь с цинковым покрытием. Рассматриваем на примере седла.

Нержавеющая сталь А2 и А4. Ваш выбор для применения на открытом воздухе и в неблагоприятных условиях. Коррозийная стойкость из коробки.

Горячеоцинкованная сталь. Смело берите, если хотите сэкономить. Использование в неблагоприятных средах ограничено, но за положенные нагрузки отвечает более чем. Коррозийная стойкость меньше, чем у нержавейки.

Мягкая оцинкованная сталь. По дешману, значит, по дешману. Не стойкий к коррозии материал (впрочем, оцинковку пальцем не сковырнешь). Если нужно что-то для быта, лучший вариант.

Однако помните о том, что при построении высоконагруженных конструкций нужно будет проверять место крепления хотя бы раз в три месяца на предмет полного съедания ржой. Хе-хе. Шутка.

Размеры зажимов

Размер имеет значение! Надежная и безопасная конструкция нужна каждому, а вот как ее обеспечить?

Трос без оплетки? Значит, зажим выбирается по диаметру троса.

Трос в оплетке? Нюанс! Предел рабочей нагрузки сборки или магистрали уменьшится на 30-35%, если не удалить оплетку, потому что рабочее тело зажима будет контактировать с мягким и податливым винилом.

Применение такого соединения на сильно нагруженных тросах небезопасно!

Как итог: крепеж к канату в оплетке подбирается по его диаметру без оплетки. С точек магистрали, где будут располагаться зажимы, оплетку удалям. Такова жизнь? Нет, технология

Классификация зажимов по DIN

DIN 741. Стандартный, не предназначенный для грузоподъемных операций.

DIN 1142. Усиленный крепеж, оборудованный двумя шестигранными гайками, а также шайбами для лучшей прижимной фиксации. Имеет продолжительный эксплуатационный запас даже в условиях постоянных температурных колебаний.

DIN 3093. По своей конструктивной сути это алюминиевая втулка, позволяющая соединить несколько тросов между собой для достижения необходимой общей длины.

DIN 741

Стандарт DIN 741 – это крепеж с двумя шестигранными гайками. Данное изделие широко используется во всех областях промышленности.

Характеристики:

Используется с тросами диаметром от 3 до 40 мм.

Длина составляет 21-88 мм, ширина 10-45 мм, а высота без съемной проушины – от 10 до 55 мм.

Диаметр прута проушины – 4-16 мм, межосевое расстояние между ее концами – 9-58 мм.

Наружная резьба под шестигранную гайку – от 1/8 до 1 дюйма.

Норматив по весу: 100 штук этих изделий, в зависимости от размеров, могут иметь массу от 1,4 до 104 кг.

Изготавливаются из стали или нержавеющей стали А4. Распространены изделия, имеющие защитное цинковое покрытие, нанесенное гальваническим или горячим способом. Усиленный аналог DIN 741 имеет маркировку DIN 1142.

DIN 1142

Стандарт DIN 1142 используют для изготовления такелажных приспособлений, использующихся совместно с грузоподъемными механизмами. Большое значение DIN 1142 играет в строительстве, где может применяться в качестве элемента канатной растяжки.

Характеристики:

Корпус имеет длину от 12 до 68 мм и ширину от 13 до 49 мм.

Высота седла изделия – 13-77 мм.

Полная высота детали вместе с U-болтом может составлять от 25 до 159 мм.

Резьба под фиксирующую гайку – М5-М24.

Межосевое расстояние U-болта – 12-68 мм.

Изделие DIN 1142 — ответственный элемент конструкции, и к материалу, из которого он изготавливается, предъявляются строгие требования. Производятся эти зажимы из гальванически оцинкованных сталей или нержавеющих сталей А2 и А4.

DIN 3093

Стандарт DIN 3093 – это алюминиевая втулка. Представляет собой сплющенный полый цилиндр. Применяется для сращивания стальных канатов между собой, а также для изготовления петель на концах каната.

Характеристики:

Диаметр используемого троса — от 1,5 до 40 мм

Ширина отверстия B — от 3,6 до 88 мм

Длина втулки L — от 5 до 140 мм

Толщина материала S — от 0,5 до 17 мм

Инструкция по установке зажимов

Как было сказано выше, зажимы широко используются для создания петель и сращивания тросов. При проведении подобных работ требуется соблюдать технологические нормы, поскольку неправильная установка может снизить предельную рабочую нагрузку магистрального узла на 40%.

Для начала необходимо убедиться в том, что:

На изделии нет зазубрин, вмятин и трещин.

Размер изделия соответствует размеру троса.

Традиционные зажимы

Шаг первый. Первый элемент крепежа располагается на небольшом расстоянии от свободного конца петли. Гайки или болты затягиваются поочередно до достижения требуемого момента силы.

Шаг второй. Второй размещается ближе к петле, так, чтобы она имела минимальный ход деформации. Ход можно проверить, сплюснув петлю по направлению к зажиму после установки.

Шаг третий. Третий позиционируется точно между первыми двумя. При этом учитывается, что ответные части зажимов (те, со стороны которых затягиваются гайки или болты) должны быть направлены вверх.

Шаг четвертый. На отрезок магистрали подается нагрузка, равная или большая, чем требуемая. Проверяется затяжка гаек или болтов и, при необходимости, увеличивается.

При сращивании алгоритм действий по установке зажимов будет тем же.

Плоские — Simplex и Duplex

Используются в тех же случаях, что и традиционные, однако обладают иной конструкцией. Рассмотрим ниже их установку на примере DUPLEX.

Шаг первый. Убедиться в том, что изделие комплектно, детали исправны, гайки ходят по резьбе не внатяг.

Шаг второй. При создании петли расположить изделие ближе к ее началу, при создании петли либо сращивании позиционировать трос внутри зажима как показано на рисунке.

Шаг третий. Установить ответную часть и затянуть гайками. Подать нагрузку на конструкцию, равную или большую, чем нужно. Проверить затяжку гаек, при необходимости ее увеличить.

Установка зажима SIMPLEX

Установка зажима DUPLEX

Спецзажимы

Применительно к специальным видам зажимов привести общий алгоритм действий нельзя, однако, поскольку позиционировать их, кроме как по назначению, возможным не представляется, плотная затяжка крепежных элементов решает вопрос их надежной установки.

Часто задаваемые вопросы (FAQ)

— Можно ли при помощи зажима закрепить веревку?

— Нет, получим ту же ситуацию, что и с оплеткой. Веревка делается из легко деформирующегося материала, а потому осуществить качественное крепление практически невозможно.

— Если я хочу установить трос в качестве защиты парковочного места, имеет ли смысл покупать дорогие зажимы?

— Потребность в дорогих изделиях возникает тогда, когда на трос подаются высокие нагрузки растяжения или смещения. Нет смысла покупать дорогие зажимы для построения ненагруженной тросовой конструкции.

— Требуется ли специальный инструмент для установки данного крепежа?

— В зависимости от его типа может понадобиться следующий набор инструментов: молоток, кувалда, отвертка нужного размера (с плоским, крестовым или шестигранным шлицем), плоскогубцы или гаечный ключ требуемого размера.

— Можно ли использовать традиционные зажимы в паре со стальным тросом для буксировки автомобиля?

— В 80% случаев нельзя, и хорошо, если подобный эксперимент не закончится плачевно.

— Почему увеличение числа слабых зажимов не увеличивает рабочую нагрузку тросовой конструкции?

— Основная нагрузка, которая прикладывается к тросу – продольное растяжение. Следовательно, при критических нагрузках трос либо лопается, если зажимы рассчитаны на нагрузку, либо выскальзывает из какого угодно количества слабых креплений.

Цепи, стропы, такелаж

Обновлено: 14.07.2022 15:35:01

Максим

Специалист в области крепежных и такелажных изделий. Более 10 лет работы в сфере строительства, ремонта и оборудования.

— «Мы стараемся донести до Вас только актуальную и достоверную информацию, будем рады Вашему отзыву относительно данной статьи»

Автор статьи

Максим

Автор статьи

Поставить оценку

Успешно отправлено, Спасибо за оценку!

Нажмите, чтобы поставить оценку

Крепление — трос — Большая Энциклопедия Нефти и Газа, статья, страница 4

Cтраница 4

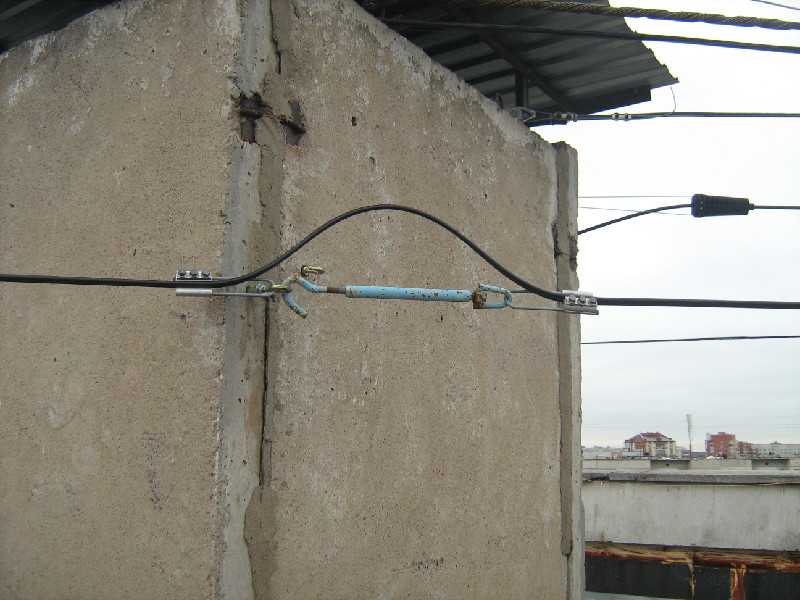

Крепление троса на опоре.

| Крепление кабеля со встроенным тросом на опоре.
[46]

Технология размотки, подъем и крепление троса кабеля ТППт к опорам особых отличий не имеют.
[47]

Схемы сплетения тросов на прямом участке ( а и у петли ( б.
[48]

На рис. VI-3 приведены схемы крепления троса к поднимаемому грузу, крюку грузоподъемного устройства, мачте и серьге трактора.
[49]

На промежуточных опорах в месте крепления троса кабель должен иметь изгиб под консолью в виде дуги, на оконечных, выводных и угловых опорах — полукольцевой запас в качестве амортизатора качания с радиусом дуги 10 — 15 см. Этот участок свинцовой оболочки обматывают смоляной бечевой. Кабель со столба может подаваться в здание по трубопроводу, как для обычного ввода из колодца, а также на тросе, который крепят к стене с помощью крюка КН.
[50]

Совместим начало координат с точкой крепления троса А и направим ось z вертикально вверх, а оси х и у горизонтально.
[51]

Особое внимание уделяют состоянию и креплению чалочных тросов и цепей подъемных механизмов, в особенности заделке концов. При освидетельствовании, а также в процессе работы нужно строго следить за тем, чтобы в тросе не было оборванных прядей и он был хорошо смазан. При износе или коррозии, достигшей 40 % и более первоначального диаметра проволок, трос бракуют. Величину диаметра можно измерять при помощи микрометра или штангенциркуля, предварительно очистив проволоку от ржавчины или смазки.
[52]

Крепление проводов к подвесным изоляторам и крепление тросов следует производить при помощи поддерживающих или натяжных зажимов. Из натяжных зажимов предпочтение следует отдавать зажимам, не требующим разрезания провода. Крепление проводов к штыревым изоляторам следует производить проволочными вязками или специальными зажимами.
[53]

На рис. 13.11 представлены изделия для крепления тросов. Тросовый зажим К676 предназначен для закрепления петель на концах тросов диаметром 6 — 8 мм, а зажим К296 — для соединения проволочных подвесок, оттяжек, растяжек диаметром до 8 мм с несущим тросом. Серьга КЮ16 предназначена для крепления тросов диаметром до 8 мм к металлическим фермам, допустимая нагрузка 1 2 кН, масса 0 14 кг.
[57]

Страницы:

Основные узлы: как завязать 20 узлов, которые вам нужно знать

Хороший узел может спасти жизнь, когда вы сталкиваетесь с ситуацией выживания, оказывая первую помощь, а также работая на высоте или над водой. Tim MacWelch

Завязывание узлов всегда было одним из тех ключевых навыков на открытом воздухе, которые неопытные считают само собой разумеющимся. Однако опытный любитель активного отдыха имел достаточно успехов и неудач, чтобы знать, что для определенных работ существуют правильные и неправильные узлы.

Но сначала полезно знать несколько странных терминов. Проще говоря, узел — это какое-то крепление или соединение, образованное переплетением одной или нескольких веревок или какого-либо другого гибкого материала. После затягивания узла он должен держаться сам по себе. Сцепка — это немного другое. Это похоже на узел, но обычно включает в себя другой объект, такой как палка, столб, кольцо или иногда другая веревка. Правильно завязанные сцепки могут удерживать свое место или скользить, в зависимости от того, какую сцепку вы выберете. Увязка похожа на сцепку, но немного сложнее. Крепления включают использование веревки или аналогичного материала для скрепления двух или более объектов вместе. Если сильно упростить все это, скажем, что узел — это просто веревка, скрепленная вместе; сцепка — это веревка, привязанная к предмету; а крепление — это веревка, скрепляющая несколько объектов вместе.

Хороший узел может спасти жизнь, когда вы сталкиваетесь с ситуацией выживания, оказывая первую помощь, а также работая на высоте или над водой. Но надо уметь завязывать. Поэтому убедитесь, что вы знаете, что делать со своей веревкой, когда в следующий раз отправитесь в дикую природу, изучив эти 20 основных узлов.

1. Квадратный узел

Используйте квадратный узел, чтобы снова соединить разрезанную веревку или сделать петлю из веревки вокруг чего-либо (например, пучка палочек). Tim MacWelch

Квадратный узел — классический способ соединения линий и завязывания узлов. Независимо от того, связываете ли вы две веревки вместе, чтобы сделать более длинную веревку, или связываете связку дров для переноски, квадратный узел является победителем. Он намного надежнее и стабильнее своего двоюродного брата, бабушкиного узла, с которым, вероятно, все знакомы, когда завязывают шнурки на ботинках.

Как завязать квадратный узел:

Вы можете завязать прочный квадратный узел, накинув одну веревку справа налево, затем под другую, а затем снова завязав ее в обратном направлении — слева направо и затем под ней. Вы поймете, что сделали все правильно, когда рабочий и стоячий концы каждой веревки находятся рядом (а не образуют «крест», как бабушкин узел).

2. Узел с гвоздикой

Узел с гвоздикой Tim MacWelch

Узел с гвоздикой легко завязывается, он быстро прикрепляет леску к дереву или столбу, но он соскальзывает, когда используется отдельно, без каких-либо других узлов, как резервная копия.

Как завязать гвоздичную петлю:

Чтобы создать гвоздичную петлю на дереве, сделайте петлю из веревки вокруг дерева. Затем сделайте еще одну петлю и проденьте свободный конец веревки под вторую петлю, прежде чем затягивать. Чтобы привязать его к столбу или столбу, просто сделайте петлю на свободном конце веревки и наденьте ее на столб. Затем сделайте еще одну петлю, как и первую. Наденьте вторую петлю на стойку (чуть выше первой петли) и затяните сцепку.

3. Булин

Мой лучший наставник однажды сказал мне: «Когда вы доберетесь до конца своей веревки, привяжите булинь и держитесь!» Тим МакВелч

Булинь создает петлю на конце веревки, которая не может сжиматься или расширяться. Этот узел часто преподается и иллюстрируется стихотворением о кролике, вылезающем из норы, прыгающем перед деревом, забегающем за дерево и возвращающемся в свою исходную нору.

Как завязать булинь:

Сделайте петлю на длинном конце лески. Проденьте рабочий конец лески через петлю и вокруг лески. Затем пропустите рабочий конец вниз через исходную петлю, сохраняя при этом форму второй петли, которую вы создадите, которая станет петлей для булинь. Как только «кролик» вернется в свою нору, потяните «дерево» вверх, чтобы затянуть булинь.

4. Восьмерка

Восьмерка, часто используемая в альпинизме и парусном спорте, представляет собой удобный однониточный «стопорный» узел, который предотвращает проскальзывание веревки через что-то вроде втулки. Tim MacWelch

Узел «восьмерка» создает стопор на веревке везде, где он вам нужен, хотя шаги также являются шагами, которые вы предпринимаете для создания нескольких других узлов.

Как связать восьмерку:

Чтобы связать восьмерку, также известную как фламандский изгиб, просто проденьте свободный конец лески через себя, чтобы образовалась петля. Продолжайте вязать под линией и вокруг нее и завершите узел, пропустив рабочий конец вниз через исходную петлю.

5. Изгиб листа

Нужно соединить толстую веревку с тонкой? Вам нужно привязать веревку к углу брезента, на котором нет втулки? Изгиб листа — один из лучших вариантов соединения разнородных материалов. Tim MacWelch

Изгиб листа — мой любимый из всех, хотя технически это «изгиб» — тип узла, который соединяет одну веревку с другой. Мне это нравится, потому что это лучший изгиб для связывания разных материалов или соединения веревки разной толщины. Этот узел даже соединяет вместе линии или материалы, которые обычно не могут быть соединены вместе из-за разницы в диаметре.

Как связать изгиб листа:

Чтобы создать изгиб листа, согните более толстую или более скользкую веревку в форме буквы «J» (как рыболовный крючок). Затем пропустите другую веревку через форму крючка сзади, один раз оберните ее вокруг всего рыболовного крючка, а затем заправьте меньшую леску между собой и другой веревкой. Если веревки одинакового диаметра и текстуры, изгиб листа на самом деле напоминает квадратный узел. Чтобы связать изгиб листа тканью или брезентом, соберите, сожмите и придайте материалу форму буквы «J», а затем пропустите веревку через букву «J» и вокруг нее.

6. Два полуприцепа

Чтобы закрепить укрытия или повесить снаряжение, вы можете в спешке связать (или развязать) два полуприцепа. Tim MacWelch

Вы можете использовать две полусцепки, чтобы прикрепить трос к деревьям или столбам или прикрепить трос к самому себе, как если бы вы привязывали сцепку дальнобойщика. Полуприцеп довольно легко связать, и я часто использую его, чтобы связать брезент для укрытий или повесить гамаки.

Как связать два полуприцепа:

После того, как вы обмотаете веревку вокруг стоячего конца и проденете внутрь петли, созданной для получения первого полуприцепа, снова оберните веревку таким же образом, чтобы получился второй полуприцеп. Потяните его туго, и у вас должно получиться две половинки, одна рядом с другой. Если вам нужна дополнительная страховка, вы можете завязать верхний узел на конце лески, чтобы обе половинки не соскальзывали.

7. Сцепка натянутой лески

При необходимости регулируйте сцепку натянутой лески вперед и назад по натянутой леске. Tim MacWelch

Сцепное устройство для натяжения троса заменяет ползун, чтобы затянуть или ослабить петлю на тросе (например, трос оттяжки для палатки). Этот узел хорошо держится, пока есть натяжение на «натянутой» стороне петли.

Как завязать узел натяжной лески:

Чтобы связать натянутую леску, создайте петлю, обернув ее вокруг твердого неподвижного объекта, такого как дерево или столб для палатки. Свободным концом веревки дважды оберните основную леску с внутренней стороны петли. Затем положите свободный конец веревки поверх двух витков, оберните его вокруг основной лески и протяните конец веревки через только что созданную петлю. Затяните бинты до упора. Потяните за стоячий трос, и сцепка натянутого троса должна зацепиться за нагруженный трос.

8. Рыбацкий узел

Рыбацкий узел Тим МакВелч

Верный своему названию, рыбацкий узел подходит только для использования с леской.

Как завязать рыбацкий узел:

Пропустите свободный конец лески через закрепляемый объект или вокруг него, например, через ушко рыболовного крючка. Затем оберните свободный конец лески вокруг другой стороны лески примерно пять или шесть раз. Пропустите свободный конец лески через треугольное отверстие рядом с закрепляемым объектом, а затем проденьте свободный конец лески через большую петлю, которую вы только что создали, пройдя через маленький треугольник. Если вы привязываете эту леску, плюйте на леску перед затягиванием, чтобы смазать ее, чтобы трение не вызывало теплового повреждения лески. Затяните узел, обрежьте лишнюю леску и наслаждайтесь рыбалкой.

9. Водяной узел

Ремни, лямки, лямки и другие плоские ленточные материалы, как известно, сложно соединить, если вы не знаете, как завязать водяной узел. Tim MacWelch

Водяной узел надежно скрепляет лямки, плоские ремни и большинство типов лямок вместе.

Как завязать водяной узел:

Чтобы завязать водяной узел, начните с свободного узла на конце одной лямки. Проденьте другую лямку в противоположном направлении, чтобы она отражала маршрут узла на первой лямке. Возьмите концы двух лямок и туго затяните узел. Вот и все — это очень просто и очень сильно.

10. Роликовая сцепка

Роликовая сцепка Тим МакВелч

Роликовая сцепка добавляет ветвь к существующей линии. Эта сцепка является основным узлом за натяжной стропой, но ее можно добавить к любой существующей леске. Роликовая сцепка исторически часто использовалась, чтобы прицепить больше собак к основной линии собачьих упряжек.

Как завязать вращающуюся сцепку:

Оберните свободный конец одной веревки вокруг основной веревки, чтобы получилась полупетля. Сделайте вторую полупетлю, а затем оберните весь узел, чтобы закончить последней полупетлей с другой стороны от исходного места.

11. Узел Прусик

Узел Прусик Тим МакВелч

Узел Прусик создает петлю, которую можно использовать как восходящий или спусковой узел. Этот узел «скользи и удерживай» также может быть удобен для добавления петли к веревке, когда ни один из концов веревки не свободен.

Как завязать прусик

Чтобы завязать прусик, вам понадобится короткая веревка и отдельная длинная веревка. Завяжите петлю на короткой веревке, закрепив ее прочным узлом, например, квадратным узлом. Теперь оберните петлю вокруг длинной веревки три раза, убедившись, что каждый виток ровно прилегает к длинной веревке. Пропустите петлю короткой веревки под себя и туго затяните. Пока на петле есть вес, прусик будет цепляться за длинную веревку. Вы также можете перемещать прусик вверх или вниз по длинной веревке, снимая вес с петли и нажимая бинты вверх или вниз по длинной веревке.

Подпишитесь на информационный бюллетень Outdoor Life , чтобы получать новости о сохранении природы, советы по охоте и рыбалке, а также самые горячие обзоры снаряжения.

12. Сцепка для дерева

Сцепка для дерева плотно захватывает грубые цилиндрические объекты, такие как столбы и бревна, и ее также легко развязать, когда вы закончите. Tim MacWelch

Деревянная сцепка крепит веревку к объекту для буксировки или в качестве опоры.

Как связать деревянную сцепку:

Чтобы сделать деревянную сцепку, все, что вам нужно сделать, это обвести свободный конец веревки вокруг объекта, например бревна, за которое вы собираетесь тянуть. Затем оберните конец веревки вокруг внутренней части петли, которую вы создали, четыре или пять раз. После того, как вы затянете деревянную сцепку так, чтобы четыре или пять витков плотно прилегали к объекту, постоянное натяжение будет удерживать сцепку на месте.

13. Кровавый узел

Кровавый узел Тим МакВелч

Этот маленький драгоценный узел используется на леске для скрепления двух лесок (исправляет порванную леску или прикрепляет поводки и поводки).

Как завязать кровавый узел:

Вы начнете кровавый узел, перекрывая две линии и оборачивая один свободный конец вокруг другой линии пять или шесть раз. Пропустите свободный конец между двумя линиями. Оберните другую леску такое же количество раз (пять или шесть) и заправьте свободный конец обратно между двумя лесками в направлении, противоположном другому свободному концу лески. Если вы используете леску, плюйте на нее, чтобы уменьшить повреждение от трения.

14. Упряжь для мужчин

Нужна петля на веревке, когда ни один конец не свободен? Мужской ремень безопасности может создавать прочные петли на веревке или шнуре, которые можно использовать для различных целей. Тим МакВелч

Этот хитроумный узел позволяет вам вставить петлю в леску в любом месте по всей длине веревки, когда ни один из концов веревки не свободен, чтобы завязать петлю — и вы не слышали об этом от меня, но человек упряжь отлично подходит для обмана в перетягивании каната.

Как завязать мужскую портупею:

Сделайте слабину на леске и сделайте петлю так, чтобы часть лески проходила через середину петли. Возьмитесь за край петли и протяните ее через зазор между линией в середине и другой стороной петли. Туго затяните новую петлю, а затем потяните за леску, чтобы затянуть узел ремня безопасности. Этот узел может соскользнуть, если вновь созданная петля не будет постоянно натянута, поэтому держите что-нибудь в петле, чтобы удерживать ее.

15. Carrick Bend

Carrick Bend Tim MacWelch

Этот альтернативный квадратный узел надежно соединяет вместе две веревки, и его легче развязать, чем квадратный узел.

Как связать изгиб Каррика:

Чтобы связать изгиб Каррика, сформируйте петлю из свободного конца одной веревки. Пропустите свободный конец другой веревки под первой петлей, а затем над ней, как показано на рисунке. Проденьте свободный конец через петлю, проходящую под ней, и потяните за оба стоячих конца, чтобы затянуть.

16. Сцепка дальнобойщика

Плотно привяжите эту сцепку, и вы создадите механическое преимущество, которое действует как шкив. Tim MacWelch

Вам не обязательно быть водителем грузовика, чтобы использовать эту прочную сцепку. Уникальная особенность сцепки дальнобойщика заключается в том, что она дает вам уникальное механическое преимущество при натяжении каната. Хотя привязывать это сцепное устройство немного сложно, оно того стоит, если вам нужно максимально натянуть стропы, прежде чем закрепить их — я все время использую его, чтобы привязать брезент или закрепить перемещающиеся полезные грузы.

Как завязать сцепку дальнобойщика:

Начните с завязывания узла в виде восьмерки с петлей лески. Затем пропустите свободный конец лески вокруг или через то, к чему вы привязываете веревку, прежде чем пропустить леску через петлю. Затем туго затяните рабочий конец и закрепите свободный конец двумя полупетлями сразу под петлей.

17. Бочкообразная сцепка

Бочкообразная сцепка Тим МакВелч

Бочкообразная сцепка веками использовалась в парусном спорте и строительстве. Он позволяет закрепить ведро, бочку или другой цилиндрический предмет, чтобы поднять его в хорошо сбалансированном положении.

Как привязать бочку:

Поместите бочку или другой предмет, который нужно поднять, поверх веревки. Затем завяжите узел сверху на стволе. Развяжите верхний узел, пока он не обернет верхние стороны ствола. Свяжите концы веревки квадратным узлом, а затем поднимите. Из этого узла получается прекрасная ручка ведра, когда проволочная ручка наконец обрывается.

ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ: Для обеспечения безопасности и устойчивости при подъеме бочек веревка вокруг бочки должна располагаться высоко над центром тяжести бочки, но не создавать опасности соскальзывания с верхней части бочки. К вашему сведению, у пива отличный центр тяжести.

18. Овчина

Узел на овчине Тим МакВелч

Этот узел кажется наполовину волшебным, наполовину практичным узлом, но он укорачивает леску, не разрезая ее. Этот узел удерживает наши длинные веревки в целости, несмотря на наши просчеты в полевых условиях. Я буду использовать этот на сумках Bear, когда линия будет слишком длинной, но я не хочу ее обрезать.

Как связать овчину:

Чтобы связать овчину, сложите веревку до нужной вам длины. Создайте полупетлю на одном конце продолжающейся веревки и перекиньте ее через ближайшую петлю. Сделайте полупетлю на другом стоячем конце, опустите ее на соседнюю петлю, а затем медленно затяните все это.

19. Крепление для штатива

Три ножки прочнее двух, а штатив — это универсальный элемент походного снаряжения, который вам непременно захочется научиться делать. Вы можете использовать крепления штатива для создания укрытий, вяленых стеллажей, фильтров для воды и множества других приспособлений для лагеря. Tim MacWelch

Крепление треножника обычно используется для укрытий и для поддержки предметов лагеря, таких как кастрюля над огнем.

Как привязать крепление штатива:

Для начала соберите три шеста почти одинаковой длины и толщины и положите их на землю бок о бок. Привяжите к одному из крайних стержней гвоздичную петлю, а затем оберните все стержни четыре, пять или шесть раз. Теперь оберните веревку между жердями — дважды между каждой — в обратном направлении к исходному узлу или узлу, который вы завязали. Завершите привязку, привязав конец лески к концу исходного узла. Раздвиньте ножки штатива и используйте его в своем лагере для чего-нибудь подручного.

20. Квадратное крепление

Квадратное крепление Тим МакВелч

Квадратное крепление используется для создания всего, от походных стульев до башен и мостов, но вы также можете использовать его для соединения двух столбов.

Читать дальше: Как завязать рыболовный узел

Как завязать квадратную петлю:

Привяжите гвоздичную сцепку к одной из жердей рядом с местом пересечения двух жердей. Затем оберните леску вокруг места соединения двух шестов, пройдя под нижним полюсом и над верхним полюсом. Сделайте эти бинты по спирали наружу пять или шесть раз. Затем оберните между жердями, надкусывая предыдущие обмотки, чтобы затянуть их. Наконец, привяжите квадратным узлом свободный конец веревки к свободному концу гвоздичного узла, с которого началась вся эта вязка. Легко, верно?

Основные узлы: как завязать 20 узлов, которые вам нужно знать

Эта история была первоначально опубликована Outdoor Life.

1. Квадратный узел

Как завязать квадратный узел:

Вы можете завязать прочный квадратный узел, накинув одну веревку внахлест на левую, затем под другую, а затем снова завязав ее в обратном направлении — слева на право, а затем под ней. Вы поймете, что сделали все правильно, когда рабочий и стоячий концы каждой веревки находятся рядом (а не образуют «крест», как бабушкин узел).

2. Зубчатая сцепка

Зубчатая сцепка. Tim MacWelch

Узел «гвоздик» легко завязывается, он быстро прикрепляет леску к дереву или столбу, но он соскальзывает, если использовать его отдельно, без каких-либо дополнительных узлов в качестве запасных.

Как связать гвоздичную сцепку:

Чтобы связать гвоздичную сцепку на дереве, сделайте веревочную петлю вокруг дерева. Затем сделайте еще одну петлю и проденьте свободный конец веревки под вторую петлю, прежде чем затягивать. Чтобы привязать его к столбу или столбу, просто сделайте петлю на свободном конце веревки и наденьте ее на столб. Затем сделайте еще одну петлю, как и первую. Наденьте вторую петлю на стойку (чуть выше первой петли) и затяните сцепку.

3. Боулин

Мой величайший наставник однажды сказал мне: «Когда вы доберетесь до конца своей веревки, привяжите булинь и держитесь!» Тим МакВелч

Как завязать булинь:

4. Восьмерка

Как связать восьмерку:

5. Изгиб листа

Как связать изгиб листа:

6. Два полуприцепа

Чтобы закрепить укрытия или повесить снаряжение, вы можете на скорую руку связать (или развязать) два полуприцепа. Tim MacWelch

Как связать два полуприцепа:

7. Сцепка натянутой лески

При необходимости регулируйте сцепку натянутой лески вперед и назад по натянутой леске. Tim MacWelch

Как привязать петлю натянутой лески:

Чтобы привязать петлю натянутой веревки, сделайте петлю, обернув ее вокруг твердого неподвижного предмета, такого как дерево или столб для палатки. Свободным концом веревки дважды оберните основную леску с внутренней стороны петли. Затем положите свободный конец веревки поверх двух витков, оберните его вокруг основной лески и протяните конец веревки через только что созданную петлю. Затяните бинты до упора. Потяните за стоячий трос, и сцепка натянутого троса должна зацепиться за нагруженный трос.

8. Узел рыбака

Узел рыбака. Tim MacWelch

Верный своему названию, узел рыбака подходит только для использования с леской.

Как завязать рыбацкий узел:

9. Водяной узел

Водяной узел надежно скрепляет лямки, плоские ремни и большинство типов лямок вместе.

Как завязать водяной узел:

10. Накатная сцепка

Накатная сцепка. Tim MacWelch

Роликовая сцепка добавляет опору к существующей линии. Эта зацепка является основным узлом за натянутой леской, но ее можно добавить к любой существующей леске. Роликовая сцепка исторически часто использовалась, чтобы прицепить больше собак к основной линии собачьих упряжек.

Как связать роликовую сцепку:

Оберните свободный конец одной веревки вокруг основной веревки, чтобы получилась полусцепка. Сделайте вторую полузацепку, а затем оберните весь узел, чтобы закончить последней полузацепкой с другой стороны от исходного места.

11. Узел Прусик

Узел Прусик. Tim MacWelch

Как завязать узел прусик

12. Сцепка для дерева

Сцепка для дерева плотно захватывает грубые цилиндрические предметы, такие как столбы и бревна, и ее также легко развязать, когда вы закончите. Tim MacWelch

Деревянная сцепка крепит веревку к объекту для буксировки или в качестве опоры.

Как привязать деревянную сцепку:

13. Кровавый узел

Кровавый узел. Tim MacWelch

Этот маленький узелок используется на леске для скрепления двух лесок (починка порванной лески или присоединение поводков и палантинов).

Как завязать кровавый узел:

14. Упряжь мужская

Как завязать мужскую обвязку:

Сделайте слабину лески и сделайте петлю так, чтобы часть лески проходила через середину петли. Возьмитесь за край петли и протяните ее через зазор между линией в середине и другой стороной петли. Туго затяните новую петлю, а затем потяните за леску, чтобы затянуть узел ремня безопасности. Этот узел может соскользнуть, если вновь созданная петля не будет постоянно натянута, поэтому держите что-нибудь в петле, чтобы удерживать ее.

15. Изгиб Каррика

Изгиб Каррика. Tim MacWelch

Этот альтернативный квадратный узел надежно соединяет две веревки вместе, и его легче развязать, чем квадратный узел.

Как завязать перегиб:

Чтобы связать перегиб, сформируйте петлю из свободного конца одной веревки. Пропустите свободный конец другой веревки под первой петлей, а затем над ней, как показано на рисунке. Проденьте свободный конец через петлю, проходящую под ней, и потяните за оба стоячих конца, чтобы затянуть.

16. Сцепка дальнобойщика

Плотно привяжите эту сцепку, и вы создадите механическое преимущество, которое действует как шкив. Tim MacWelch

Как завязать сцепку дальнобойщика:

Начните с того, что завяжите узел «восьмерка» с петлей лески. Затем пропустите свободный конец лески вокруг или через то, к чему вы привязываете веревку, прежде чем пропустить леску через петлю. Затем туго затяните рабочий конец, а свободный конец закрепите двумя полупетлями сразу под петлей.

17. Сцепка для бочек

Сцепка для бочек. Tim MacWelch

Бочкообразная сцепка веками использовалась в судоходстве и строительстве. Он позволяет закрепить ведро, бочку или другой цилиндрический предмет, чтобы поднять его в хорошо сбалансированном положении.

Как привязать сцепку для бочки:

Поместите бочку или другой предмет, который нужно поднять, поверх веревки. Затем завяжите верхний узел на верхней части бочки. Распускайте узел сверху, пока он не обернется вокруг верхних сторон ствола. Свяжите концы веревки квадратным узлом, а затем поднимите. Из этого узла получается прекрасная ручка ведра, когда проволочная ручка наконец обрывается.

Предупреждение о безопасности: Для обеспечения безопасности и устойчивости при подъеме бочек веревка вокруг бочки должна находиться высоко над центром тяжести бочки, но при этом не должна возникать опасность соскальзывания с верхней части бочки. К вашему сведению, у пива отличный центр тяжести.

18. Тулуп

Узел овчины. Tim MacWelch

Этот узел кажется наполовину волшебным, наполовину практичным узлом, но он укорачивает леску, не обрезая ее. Этот узел удерживает наши длинные веревки в целости, несмотря на наши просчеты в полевых условиях. Я буду использовать его на медвежьих сумках, когда леска слишком длинная, но я не хочу ее обрезать.

Как связать овчину:

Чтобы связать овчину, сложите веревку до нужной вам длины. Сделайте полупетлю на одном конце продолжающейся веревки и накиньте ее на ближайшую петлю. Сделайте полупетлю на другом стоячем конце, опустите ее на соседнюю петлю, а затем медленно затяните все это.

19. Крепление штатива

Три ножки прочнее двух, а штатив — это универсальный элемент походного снаряжения, который вам непременно захочется научиться собирать. Вы можете использовать крепления штатива для создания укрытий, вяленых стеллажей, фильтров для воды и множества других приспособлений для лагеря. Tim MacWelch

Как привязать треногу:

Для начала соберите три шеста почти одинаковой длины и толщины и положите их на землю бок о бок. Привяжите к одному из крайних стержней петлю-гвоздик, а затем оберните все стержни четыре, пять или шесть раз. Теперь оберните веревку между жердями — дважды между каждой — в обратном направлении к исходному узлу или узлу, который вы завязали. Завершите привязку, привязав конец лески к концу исходного узла. Раздвиньте ножки штатива и используйте его в своем лагере для чего-нибудь подручного.

20. Квадратное крепление

Квадратное крепление. Tim MacWelch

Как привязать квадратную найтовку:

Привяжите к одной из жердей, рядом с местом пересечения двух жердей, петлю. Затем оберните леску вокруг места соединения двух шестов, пройдя под нижним полюсом и над верхним полюсом. Сделайте эти бинты по спирали наружу пять или шесть раз. Затем оберните между жердями, надкусывая предыдущие обмотки, чтобы затянуть их.
