Контур заземления
Конструкции и размеры контура заземления частного дома:
Контур заземления представляет собой конструкцию, состоящую из соединённых друг с другом и проложенных в земле заземлителей.
Ориентировочные размеры при устновке в грунт вертикального заземлителя.
Заземлители, выполняя монтаж контура заземления, устанавливают в ряд или в виде тругольника, квадрата, прямоугольника и т.п., исходя из требований и наличия площади для монтажа. В грунтах с большим удельным сопротивлением один заземлитель [даже глубинный] — может имеет большое сопротивление и для получения требуемой меньшей величины сопротивления растеканию тока приходится устраивать
заземление из нескольких, соединённых между собой, единичных заземлителей, включенных параллельно.
Такой контур заземления называется многоэлектродным.
Токи, растекающиеся с параллельно соединенных одиночных заземлителей, оказывают взаимное влияние, возрастает общее сопротивление заземляющего контура, которое тем больше, чем ближе расположены вертикальные заземлители друг к другу.
Поэтому расстояние между вертикальными заземлителями должно быть не менее их длины.
Верхние слои грунта подвержены значительным изменениям влажности. Вследствие этого сопротивление контура будет тем стабильнее, чем глубже он расположен в грунте.
Для уменьшения влияния климатических условий на сопротивление заземления верхнюю часть заземлителя размещают в грунте на глубину не менее 0,7 метра.
Контур устанавливается с меньшими затратами, где грунт имеет низкое удельное сопротивление, эффективность заземления при правильном расчёте выборе его расположения может быть повышена в несколько раз.
Порядок выполнения монтажных работ:
- производится выбор оптимального места для заземляющего устройства
- разработка грунта
- начало установки
- поэтапные замеры прибором сопротивления в процессе монтажа заземлителей
- окончание работ при получении требуемого результата проверки сопротивления
- оформление и выдача документов о состоянии заземления.
Цена контура заземления:
Какая будет цена контура заземления для частного дома?
На вопрос о общей стоимости работ — можно назвать только ориентировочную сумму.
Возникает ещё один вопрос — с чем это связано?
Основной показатель работоспособности заземляющего устройства — это сопротивление растеканию тока, которое, в свою очередь, зависит от удельного сопротивления грунта на месте монтажа. чем меньше его значение, тем легче произвести установку заземления, соответственно с меньшими материальными и трудовыми затратами.
Например, при выполнении работ в сухой глине — потребуется гораздо меньшая длина и число вертикальных электродов (соответственно и меньшая цена), если сравнивать с монтажом на участке где сухая супесь, которая обладает очень большим удельным сопротивлением.
Следует понимать, что при отсутствии замеров нет гарантии, что показания соответствуют нормативам.
Материалы для заземления:
Материалы для контура заземления должны выбираться с учетом защиты от коррозии, соответствующих термических и механических воздействий, эти значения указаны в нормативных документах
Заземлители и проводники, проложенные в земле, должны иметь размеры не менее приведенных в табл.
1.7.4.(ПУЭ)
Дополнения к ПУЭ — это перечень и требования для материалов с антикоррозионными покрытиями ( для омеднённой и нержавеющей стали) —
Указаны в ГОСТ Р 50571.5.54-2013 «Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов.»
Виды контуров заземления:
В зависимости от назначения контура заземления, используемой площади и удельного сопротивленя грунта — заземлители, для контура, могут устанавливаться различных видов — некоторые из них:

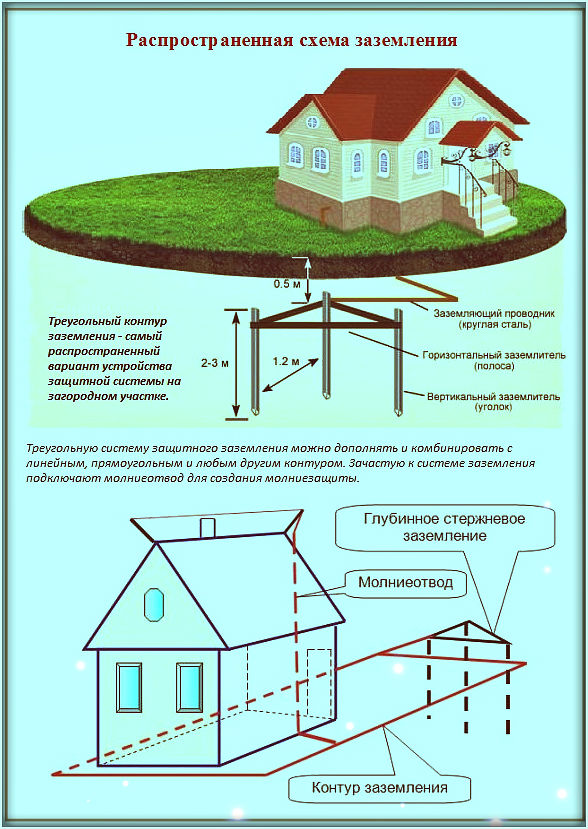

— Кольцевой контур заземления — чаще всего монтаж производится плоским проводником(полоса). Важный момент — полоса в траншее должна укладываться на ребро. Кольцевой заземлитель является
заземлителем поверхности, который должен быть проложен в виде замкнутого кольца на расстоянии 1,0 м и на глубине 0,5/0,7 м в
земле вокруг фундамента дома.
— Многоэлектродный контур заземления — это совмещённый монтаж горизонтального и вертикальных заземлителей, чаще всего выполняется в виде треугольника, а при необходимости — с большим количеством электродов.
Сопротивление контура заземления частного дома:
Электросеть загородного частного дома относится к электроустановкам напряжением до 1кВ (1000 Вольт), соответственно сопротивление заземляющего контура не должно превышать допустимые параметры.
Значения сопротивления заземляющих устройств для каждого вида электроустановок должны удовлетворять значениям, приведенным в соответствующих главах Правил(ПУЭ) и таблице 1.8.38.
Наибольшие допустимые значения сопротивлений заземляющих устройств(ПУЭ)
Расчёт контура заземления:
Чтобы правильно произвести расчет контура заземления — длину и количество заземлителей, входящих в будущую конструкцию , нужно знать знать максимальное значение удельного сопротивления слоя грунта на глубине, приблизительно в три раза превышающей глубину закладки заземлителя.
Это значение определяется путем измерений удельного сопротивления грунта в месте устройства заземления с учетом коэффициентов влажности.
Если взять значение удельного сопротивления грунта из таблиц(как чаще всего это делают при проектировании в офисе и не выезжая на место строительства), то после монтажа такого контура заземления — расчетное значение может не совпасть с измеренным после выполнения работ..
Поэтому часто в проектах заземления указывают, что если значение сопротивления установленного контура будет превышать допустимое, следует увеличить количество заземлителей, т.е. увеличить объём работ, соответсвенно увеличивается заложенная в смете цена.
Для заземления газового котла расчетное сопротивление не должно превышать 10 Ом.
Подключение контура заземления к электросети дома:
Следует иметь в виду, что только монтажа и подключения контура заземления — не достаточно для обеспечения электробезопасности, например дачи или частного дома и т.
п. Для этого, должны быть соблюдены требования к электроустановкам указанные в гавах ПУЭ:
Глава 1.7. «Заземление и защитные меры электробезопасности»
Глава 7.1. «Электроустановки жилых, общественных, административных и бытовых зданий»
Эти требования являются взаимосвязанными и их частичное выполнение может привести к непредсказуемым последствиям, как для электро, так и пожарной безопасности..
Чтобы произвести монтаж и подключение заземления, нужно обладать знаниями по устройству электроустановок и нормативных документов.
Если при монтаже самой конструкции контура своими руками проблем особо не возникает, то при проверке сопротивления и подключении заземляющего устройства в электросеть дома, часто совершаются ошибки.
Когда нет ответа на часть из многих существенных вопросов, неоходимых для монтажа и подключения контура заземления — например:
— Чем отличается система заземления ТТ от системы заземления TN(три типа)?
— Почему эксплуатация электросети дома с системой заземления ТТ без УЗО — запрещена?
— Какая система заземления будет применяться в вашем доме?
— Почему сопротивление растеканиЮ тока является основным показателем качества контура заземления и как оно проверяется во время монтажа?
— и т.
п.
В этом случае, чтобы не совершать ошибок, следует изучить правила.
Проверка контура заземления:
Основной критерий качества установленного контура заземления для частного дома (и не только) — это сопротивление растеканию тока, точное значение которого возможно узнать только после поверки измерительным прибором.
Производить замеры нужно в обязательном порядке и сопротивление заземления должно соответствовать нормативам. Но чаще всего владельцы загородных частных домов при самостоятельном монтаже(или нанятые работники), пренебрегают замерами, без которых нельзя оценить в полной мере качество установленного заземляющего устройства.
При профессиональном монтаже, после установки выполняются приемо-сдаточные испытания согласно ПУЭ и выдаётся электроизмерительной лабораторией протокол. В дальнейшем, измерение сопротивления растеканию тока заземляющих устройств должно производиться в сроки, установленные ПТЭЭП, а также после каждого капитального ремонта.
Периодичность проверки в полном объеме производится не реже 1 раза в 12 лет.
Проверка коррозионного состояния элементов, находящихся в земле:
Локальные коррозионные повреждения в земле выявляются при осмотрах со вскрытием грунта.
Если элементы конструкции выполнены из чёрного металла (уголков, труб, полосы и т.п.), то самыми уязвимыми для коррозии являются сварные соединения и такие места проверяются в первую очередь.
Контур заземления для газового котла
Сопротивление контура заземления для газового котла должно не превышать 10 Ом. Данные измерений заносятся в протокол(акт) стандартной формы для предоставления в газовую службу.
Следует отметить, что окончательная длина и число заземлителей определяется в процессе проведения работ и измерений прибором сопротивления растеканию тока, которое зависит от грунта в котором производится монтаж.
Контур заземления для молниезащиты III Категории.
Молниезащита III Категории (РД 34.21.122-87)
2.26…..каждый токоотвод молниеприемников должен быть присоединен к заземлителю, состоящему минимум из двух вертикальных электродов длиной не менее 3 м, объединенных горизонтальным электродом длиной не менее 5 м;
…….Во всех возможных случаях заземлитель защиты от прямых ударов молнии должен быть объединен с заземлителем электроустановки, указанным в гл. 1.7 ПУЭ.
Из этого следует, что для электорустановки и молниезащиты дома устанавливается общий контур заземления.
Полоса для контура заземления
Отметим, что в контуре заземления, в качестве горизонтального проводника используется преимущественно стальная полоса. Полосы, из различных материалов, широко представлены на рынке различными производителями и его приобретение не вызывает особых проблем. Металлическая полоса, предназначенная для прокладки в земле, должна обладать поперечными габаритами не менее указанных для проводников, проложенных в грунте.
Например, при при монтаже полосы заземления, одного из самых распространённых видов, из стали горячего цинкования — площадь поперечного сечения не менее 90 мм2, а тощина стенки — не менее 3 мм.
В зависимости от типа и назначения заземляющего устройства горизонтальный проводник может быть отдельным заземлителем или связующим элементом вертикальных электродов.
Установка в траншее, производится ниже глубины промерзания верхнего слоя почвы, в противном случае в зимний период, сопротивление растеканию тока может увеличится в несколько раз. Следует знать, что полосу в трашее следует укладывать строго на ребро для обеспечения хорошего контакта с грунтом, который создаёт благоприятные условия для отвода аварийных нагрузок, а при закапывании не должен присутствовать мусор и камни.
Цена полосы для заземления напрямую зависит от типа матераля. Самая низкая цена — из чёрного металла, высокая стоимость из нержавеющей стали, медной и стали с гальваническим медным покрытием.
Контур заземления
Контур заземления классически представляет собой группу соединенных горизонтальным проводником вертикальных электродов небольшой глубины, смонтированных около объекта на относительно небольшом взаимном расстоянии друг от друга.
В качестве заземляющих электродов в таком заземляющем устройстве традиционно использовали стальной уголок либо арматура длинами 3 метра, которые забивали в грунт с помощью кувалды.
В качестве соединительного проводника использовали стальную полосу 4х40 мм, которая укладывалась в заранее подготовленную канаву глубиной 0,5 — 0,7 метра. Проводник присоединялся к смонтированным заземлителям электро- или газосваркой.
Контур заземления для экономии места обычно «сворачивают» вокруг здания вдоль стен (по периметру). Если взглянуть на этот заземлитель сверху, можно сказать, что электроды смонтированы по контуру здания (отсюда и название).
Таким образом контур заземления — это заземлитель, состоящий из нескольких электродов (группы электродов), соединенных друг с другом и смонтированных вокруг здания по его контуру.
Контур заземления: классический или современный?
|
Классический контур заземления
|
Современный контур (модульное заземление)
|
| Большая площадь установки | Крайне малая площадь установки (вплоть до монтажа в подвале дома) |
| Необходимы сварные работы | Все элементы заземлителя легко соединяются резьбовыми соединениями (не влияет на механические и электрические свойства заземлителя) |
| Требуется резка материала | Все детали изготовлены промышленным способом с гарантировано высоким качеством |
| Требуется транспортировка грузовым автомобилем | Полутораметровая упаковка штырей и коробка с дополнительными элементами умещается в обычный легковой автомобиль |
| Длительный и физически тяжелый процесс установки, требующий привлечения сварщика | Быстрая установка своими силами. Для установки заземлителя требуется только один человек.Элементы конструкции имеют вес не более 2х килограмм. |
Классический контур заземления
Классический контур заземления из стального уголка и арматуры имеет один большой плюс — его цена. Использование дешевого стального проката (уголок и полоса) удешевляет стоимость деталей до минимума. Но с другой стороны у классической схемы есть масса минусов:
- большая площадь заземлителя (часто необходимо более 10 электродов)
- необходимость резки материала на куски нужного размера (по 2-6 метра)
- необходимость транспортировки материала до места установки грузовым автомобилем
- трудоемкий и длительный процесс установки, требующий забивания уголков-электродов и проведения сварочных работ, требующих квалифицированных специалистов и специального оборудования
- недолгий срок службы такого заземления
- необходимость получения множества разрешений при строительстве заземления в городской черте (особенно при плотной застройке)
Современный контур заземления
Преодолеть недостатки классического контура заземления помогли технологии и промышленное производство компонентов.
Заложив в основу системы нового типа идею обычного «конструктора», разработчики создали набор унифицированных элементов. С помощью этих элементов / модулей можно легко и быстро самостоятельно построить контур заземления из очень глубоких (до 30 метров) электродов без необходимости применения специальной техники, оборудования и навыков.
Система нового типа получила название — «Модульное заземление ZANDZ».
Заземлитель современного контура заземления представляет собой одиночный составной электрод глубиной до 30 метров, состоящий из легко соединяемых между собой полутораметровых отрезков — стержней / штырей.
Монтаж заземления из такого электрода осуществляется обыкновенным бытовым строительным электрическим отбойным молотком.
Строительство современного контура заземления не требует специальных навыков и может осуществляться силами одного человека.
