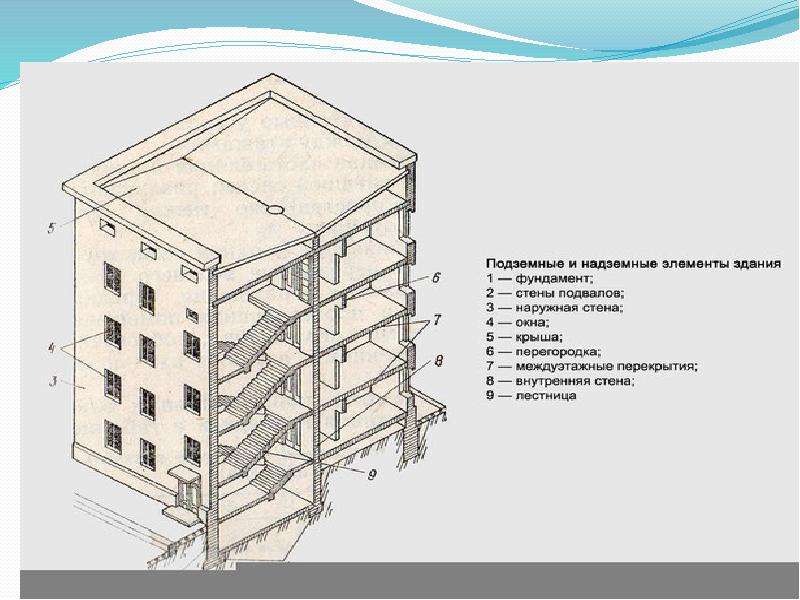

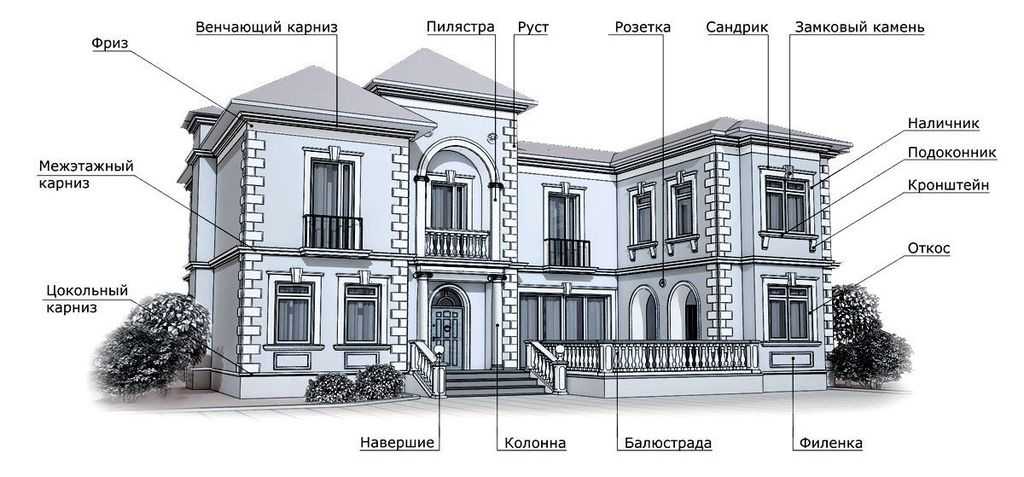

Структурные части зданий (конструктивные элементы)
В объектах строительства принято выделять объемно-планировочные элементы (веранда), архитектурно–конструктивные элементы (балкон), строительные конструкции (стена). При кадастровой деятельности возникает потребность различать их для правильного определения местоположения помещений и объектов капитального строительства, расчета площадей.
Определения
Нужно узнать пункт закона?Статьи в Справочнике состоят из параграфов, почти каждый из которых сопровождается соответствующими цитатами из нормативных правовых документов. Такие параграфы отмечены зеленой или желтой линией (подробнее). Чтобы показать цитаты, нажмите на иконку « » справа от текста. |
- Антресоль
-
При проектировании и строительстве многоквартирных домов — площадка, разграничивающая высоту помещения на разные уровни, имеющая размер площади не более 40% площади помещения, в котором она сооружается.
При создании и эксплуатации производственных зданий — площадка внутри здания, на которой размещены помещения различного назначения (производственные, административно-бытовые или для инженерного оборудования).
При проектировании общественных зданий и сооружений — площадка в объеме двусветного помещения площадью менее 40% площади помещения, в котором она находится. На площадке могут размещаться помещения. Антресоль не является этажом.
При инвентаризации жилого дома — площадка, занимающая верхнюю часть объема помещения жилого дома, предназначенная для увеличения его площади, размещения вспомогательных складских и других помещений.
При обеспечении требований безопасности — доступная площадка в объеме двусветного помещения, открытая в это помещение, или расположенная в пределах этажа с повышенной высотой, размером менее 40% площади помещения, в котором она находится. Антресоль не является этажом.
При строительстве — (balcony) верхняя открытая для доступа площадка на этаже, частично огражденная стенами.
По классификатору строительной информации — «Верхняя открытая для доступа площадка на этаже, частично огражденная стенами» (код RZo>SG, по состоянию на 05.10.2022).
Приложение Б СП 56.13330.2011;
п.3.1 СП 54.13330.2016;
Приложение 1 МЗС 37;
п.3.2 СП 118.13330.2012*;
п.3.5 СП 4.13130.2013;
п.3.2.2.9 ГОСТ Р ИСО 6707-1-2020
- Атриум
-
При проектировании общественных зданий и сооружений — часть здания в виде многосветного пространства (три и более этажей), развитого по вертикали, смежного с поэтажными частями здания (галереями, коридорами, помещениями и т.п.), как правило, имеющего верхнее освещение.
По классификатору строительной информации — «Часть здания в виде многосветного пространства (три и более этажей), развитого по вертикали, смежного с поэтажными частями здания (галереями, коридорами, помещениями и т.п.), как правило, имеющего верхнее освещение. » (код RZo>SM, по состоянию на 28.07.2021).
п. 3.3 СП 118.13330.2012*
- Балкон
-
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов — выступающая из плоскости стены фасада огражденная площадка, может выполняться с покрытием и остеклением имеет ограниченную глубину, взаимоувязанную с освещением помещения, к которому примыкает.
При обеспечении требований безопасности — выступающая из плоскости стены площадка. (Определение убрано)
При строительстве — (external balcony) открытая для доступа площадка, выступающая с наружной стороны здания.
При проектировании общественных зданий и сооружений — выступающая или заглубленная от плоскости стены фасада здания огражденная площадка.
По классификатору строительной информации — «Открытая для доступа площадка, выступающая с наружной стороны здания» (код RZo>SK, по состоянию на 28.07.2021).
п.3.2 СП 54.13330.2016;
п.3.4 СП 118.13330.2012*;
п.3.8 СП 55.13330.2016;
п.3.2.2.10 ГОСТ Р ИСО 6707-1-2020
- Веранда
-
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов, на территории ведения гражданами садоводства — застекленное неотапливаемое помещение, пристроенное к зданию, встроенное в него или встроенно-пристроенное, не имеющее ограничения по глубине, может устраиваться на перекрытии нижерасположенного этажа.
При инвентаризации жилых зданий — застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него.
При обеспечении требований безопасности — застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него, не имеющее ограничения по глубине. (Определение убрано)
При строительстве — (verandah, veranda) крытая терраса, пристроенная к зданию.
По классификатору строительной информации — «Крытая терраса, пристроенная к зданию» (код RZo>SJ, по состоянию на 23.08.2022).
Приложение 1 МЗС 37;
п.3.2 СП 53.13330.2019;
п.3.3 СП 54.13330.2016;
п.3.8 СП 55.13330.2016;
п.3.2.3.9 ГОСТ Р ИСО 6707-1-2020
- Вестибюль
-
При инвентаризации жилых зданий — помещение перед входом во внутренние части жилого дома, предназначенное для приема и распределения потоков посетителей.
По классификатору строительной информации — «Большое коммуникационное пространство, расположенное при входе в здание или внутри него» (код RZo>EAA060, по состоянию на 28.
07.2021).
Приложение 1 МЗС 37
- Вставка (встройка)
-
При создании и эксплуатации производственных зданий — двух- или многоэтажная часть здания, размещенная в пределах одноэтажного здания по всей его высоте и ширине (вставка) или части высоты и ширины (встройка), выделенная ограждающими конструкциями.
При обеспечении требований безопасности — часть здания, предназначенная для размещения административных и бытовых помещений, располагаемая в пределах производственного здания по всей его высоте и ширине (вставка), части его высоты или ширины (встройка) и выделенная противопожарными преградами
Приложение Б СП 56.13330.2011;
п.3.12 СП 4.13130.2013
- Галерея
-
При строительстве — (gallery) верхняя открытая часть пространства, огражденная балюстрадой или перилами.
п.3.2.2.15 ГОСТ Р ИСО 6707-1-2020
- Канал кабельный
-
Закрытое и заглубленное (частично или полностью) в грунт, пол, перекрытие и т.
п. непроходное сооружение, предназначенное для размещения в нем кабелей, укладку, осмотр и ремонт которых возможно производить лишь при снятом перекрытии.
ПУЭ
- Капсула
-
При проектировании общественных зданий и сооружений — жилое помещение длиной 2.0, шириной 1.0 и высотой 1.25 м, рассчитанное на одного человека. (Определение убрано из свода правил)
Приложение Б СП 118.13330.2012*
- Карнизный свес
-
Выступ крыши от стены, защищающий ее от стекающей дождевой или талой воды.
- Колонна
-
При строительстве — (column, pillar) конструктивный элемент гибкой формы, обычно вертикальный, который передает на опору приложенные к нему усилия, работая, в основном, на сжатие.
п.3.3.1.10 ГОСТ Р ИСО 6707-1-2020
- Консоль
-
При строительстве — (cantilever) часть балки или несущей плиты, которая выходит за пределы ее крайней опоры.
п.3.3.1.17 ГОСТ Р ИСО 6707-1-2020
- Конструкция
-
При строительстве — (strudure) упорядоченная система взаимосвязанных элементов, предназначенная для обеспечения определенной меры прочности и жесткости.
п.3.3.1.2 ГОСТ Р ИСО 6707-1-2020
- Конструкция пространственная
-
При строительстве — (space structure, space frame) объемная конструкция, способная воспринимать усилия, которые могут быть приложены в любой точке, под любым утлом к поверхности этой конструкции, и действовать в любом направлении.
п.3.3.1.30 ГОСТ Р ИСО 6707-1-2020
- Конструктивный элемент
-
При строительстве (strudural member) часть конструкции, предназначенная для передачи усилий.
п.3.3.1.3 ГОСТ Р ИСО 6707-1-2020
- Конструктивный элемент выступающий
-
Любые конструктивные элементы жилого здания или жилого помещения, проекция которых на горизонтальную плоскость, проходящую на уровне примыкания жилого здания (в том числе в составе которого расположено жилое помещение) к поверхности земли выступает за проекцию внешних границ наружных стен такого здания на эту же горизонтальную плоскость.
МЭР ОГ-Д23-3981
- Крыльцо
-
При проектировании и строительстве жилых «одноквартирных» домов, на территории ведения гражданами садоводства — открытая площадка, примыкающая к наружным ограждающим конструкциям непосредственно перед входом в дом, при необходимости оборудованная лестницей, пандусом и покрытием.
При строительстве — (porch, veranda) пространство перед входной дверью, устроенное в углублении с наружной стороны здания или укрытое выступом из него.
По классификатору строительной информации — «Пространство перед входной дверью, устроенное в углублении с наружной стороны здания или укрытое выступом из него» (код RZo>EAA010, по состоянию на 05.04.2022).
п.3.7 СП 53.13330.2019;
п.3.7 СП 55.13330.2016;
п.3.2.2.12 ГОСТ Р ИСО 6707-1-2020
- Крыша
-
Верхняя несущая и ограждающая конструкция здания или сооружения для защиты помещений от внешних климатических и других воздействий.
Правилами и нормами технической эксплуатации жилищного фонда запрещено находиться на крыше лицам, не имеющим отношения к технической эксплуатации и ремонту здания [п. 4.6.1.22 Постановление Госстроя РФ №170 от 27.09.2003].
п.3.1.9 ТСОКД 2022
- Лестница
-
При проектировании общественных зданий и сооружений — функциональный и конструктивный строительный элемент, обеспечивающий вертикальные связи между этажами здания.
При строительстве — (stair, staircase) cтроительная конструкция в виде ряда горизонтальных площадок для лешего перехода на разные уровни.
По классификатору строительной информации — «объект, соединяющий уровни в виде последовательности ступеней или стержней
—
Функциональный и конструктивный элемент строительной конструкции в виде ряда ступеней, служащий для подъема или спуска, а также взаимосвязи помещений. » (код Com>XSC, по состоянию на 28.07.2021).
п.3.6 СП 118.13330.2012*;
п.3.3.5.22 ГОСТ Р ИСО 6707-1-2020
- Лестница внешняя
-
При проектировании общественных зданий и сооружений — лестница у входа в здание или на подходе к нему.
Приложение Б СП 118.13330.2012*
- Лестница внутренняя
-
При проектировании общественных зданий и сооружений — лестница внутри здания, сооружения:
- закрытая — размещаемая в лестничной клетке.
- открытая — размещаемая в вестибюлях, фойе и т.п.
Приложение Б СП 118. 13330.2012*
- Лестница наружная
-
При проектировании общественных зданий и сооружений — лестница на фасаде здания для эвакуации людей или технических целей.
Приложение Б СП 118.13330.2012*
- Лестничная клетка
-
В жилом доме — помещение общего пользования с размещением лестничных площадок и лестничных маршей.
При проектировании общественных зданий и сооружений — ограниченное стенами, перекрытиями, покрытием (с нормированными пределами огнестойкости) пространство внутри здания, сооружения (или пристроенное), предназначенное для размещения лестницы.
При строительстве — (stair enclosure) пространство, отведенное для размещения лестницы и ограниченное поверхностями стен.
п.3.9 СП 54.13330.2016;
п.3.7 СП 118.13330.2012*;
п.3.2.4.16 ГОСТ Р ИСО 6707-1-2020
- Лестничная площадка
-
При строительстве — (landing) площадка или часть перекрытия, примыкающая к лестничному маршу или пандусу или обеспечивающая доступ к лифтовой кабине на каждом уровне обслуживания.
п.3.3.5.23 ГОСТ Р ИСО 6707-1-2020
- Лестничный марш
-
При проектировании общественных зданий и сооружений — наклонная конструкция, соединяющая горизонтальные площадки на разных уровнях, состоящая, как правило, из коссоуров с непрерывным рядом ступеней сверху. Лестница из одного марша называется одномаршевой.
При строительстве — (flight) непрерывный ряд ступеней между двумя уровнями.
Ширина считается как расстояние между ограждениями лестницы, между стеной и ограждением лестницы. Если ограждение лестницы выносится за пределы ступени, то отсчет следует вести от края ступени.
п.3.8 СП 118.13330.2012*;
п.3.3.5.26 ГОСТ Р ИСО 6707-1-2020
- Лифтовый холл
-
При обеспечении требований безопасности — помещение перед входами в лифты.
По классификатору строительной информации — «Помещение перед входом в лифт (лифты)» (код RZo>AAC040, по состоянию на 28.07.2021).
п.3.21 СП 4.13130.2013
- Лоджия
-
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов — помещение, встроенное в здание или пристроенное к нему, имеющее стены с трех сторон (или с двух при угловом расположении) на всю высоту этажа и ограждение с открытой стороны, может выполняться с покрытием и остеклением, имеет ограниченную глубину, взаимоувязанную с освещением помещения, к которому примыкает.
При инвентаризации жилого здания – перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство, служащее для отдыха в летнее время и солнцезащиты.
При обеспечении требований безопасности – встроенное или пристроенное, остекленное или открытое во внешнее пространство, огражденное с трех сторон стенами (с двух — при угловом расположении) помещение с глубиной, ограниченной требованиями естественной освещенности помещения, к наружной стене которого она примыкает. (Определение убрано)
При строительстве — (internal balcony, recessed balcony) открытая для доступа площадка, устроенная в нише с наружной стороны здания.
По классификатору строительной информации — «Помещение, открытое во внешнее пространство, огражденное с трех сторон стенами (с двух — при угловом расположении), может быть остекленной» (код RZo>SL, по состоянию на 28.07.2021).
п.3.17 СП 55.13330.2016;
п.3.15 СП 54.13330.2016;
Приложение 1 МЗС 37;
п. 3.2.2.11 ГОСТ Р ИСО 6707-1-2020
- Ограждение
-
Строительная конструкция, устанавливаемая на перепаде отметок пешеходных поверхностей, пола более 0.45 м.
При строительстве — (guarding, guard, guardrail system) барьер, предназначенный для задержки, остановки или управления потока людей или для защиты от случайного падения с одного уровня на другой.
По классификатору строительной информации — «объект ограничения доступа при помощи длинного горизонтального барьера, вытянутого в вертикальной плоскости» (код Com>RUA, по состоянию на 28.07.2021).
п.Б.20 СП 59.13330.2012 ;
п.3.3.2.67 ГОСТ Р ИСО 6707-1-2020
- Пандус
-
Сооружение, имеющее сплошную наклонную по направлению движения поверхность, предназначенное для перемещения с одного уровня горизонтальной поверхности пути на другой, в том числе на кресле-коляске.
По классификатору строительной информации — «объект, соединяющий уровни в виде наклонной поверхности
—
Наклонное сооружение, обеспечивающее связь между двумя уровнями» (код Com>XSD, по состоянию на 28.07.2021).
п.Б.21 СП 59.13330.2012
- Пассаж (аркада)
-
При проектировании общественных зданий и сооружений — атриум, развитый по горизонтали (при длине более высоты) над проходом.
При строительстве — (arcade, mall) крытый проход, как правило, с магазинами, расположенными с одной или двух сторон.
По классификатору строительной информации — «Крытый проход, как правило, с магазинами, расположенными с одной или двух сторон» (код RZo>SN, по состоянию на 28.07.2021).
п.3.3 СП 118.13330.2012*;
п.3.2.2.14 ГОСТ Р ИСО 6707-1-2020
- Перегородка
-
При строительстве — (partition) внутренняя вертикальная самонесущая строительная конструкция, разделяющая пространство.
В письме СРО «Кадастровые инженеры юга» №2022/исх/ОО/0032 от 02.02.2022 изложена следующая позиция:
- перегородка — это внутренняя стена (располагается внутри внешнего контура объекта капитального строительства), не несущая на себе нагрузку иных строительных конструкций объекта капитального строительства, кроме как от своего собственного веса;
- обозначение такого элемента на поэтажном плане осуществляется в соответствии с пунктом 13 приложения «Специальные условные знаки» требований к подготовке технического плана в виде «шахматной» заливки;
- иные конструктивные элементы, представляющие собой внешние ограждающие конструкции здания, сооружения или помещения, либо внутренние стены, не являющиеся перегородками, на поэтажном плане должны иметь обозначение, предусмотренное приложением «Специальные условные знаки» требований для стен.
п.3.3.2.47 ГОСТ Р ИСО 6707-1-2020
Обозначенная на полу разметкой перегородка, отсутствующая на момент проведения кадастровых работ и планируемая к возведению при проведении ремонтных работ, не измеряется и в абрисе не отображается.
п.7.1.10 ТСОКД 2022
- Передняя (входной вестибюль, парадная)
-
При проектировании и строительстве жилых «одноквартирных» домов — подсобное помещение в одноквартирном доме (или квартире блокированного дома), располагаемое смежно со входом (или холодным тамбуром), через которое осуществляется проход в жилые комнаты (комнату) или в подсобные помещения.
При строительстве — (entrance hall, foyer, lobby, vestibule) большое коммуникационное пространство, расположенное при входе в здание или внутри него.
п.3.2.4.6 ГОСТ Р ИСО 6707-1-2020;
п.3.10а СП 55.13330.2016
- Площадка
-
При создании и эксплуатации производственных зданий — одноярусное сооружение (без стен), размещенное в здании или вне его, опирающееся на самостоятельные опоры, конструкции здания или оборудование и предназначенное для установки, обслуживания или ремонта оборудования.
Приложение Б СП 56.13330.2011
- Портик
-
Выступающая перед входом часть здания, как правило, с колоннами.
п.3.28 СП 136.13330.2012
- Пристройка
-
При инвентаризации жилищного фонда — часть здания, расположенная вне контура его капитальных наружных стен, является вспомогательной по отношению к зданию и имеющая с ним одну (или более) общую капитальную стену. Пристройки в большинстве своем имеют внутреннее сообщение с основным зданием. К ним следует относить: пристроенные кухни, жилые пристройки, сени, тамбуры, веранды и т.п. Все пристройки разделяются на отапливаемые и холодные, общая площадь помещений в отапливаемых пристройках учитывается в составе жилищного фонда.
При обеспечении требований безопасности – внешняя часть здания, имеющая иное функциональное назначение или пожарно-технические характеристики (степень огнестойкости, класс конструктивной пожарной опасности, категорию по взрывопожарной опасности и т.д.
), отделяемая от основного здания противопожарными преградами.
В строительной промышленности — (extension, addition) расширение существующего здания.
По классификатору строительной информации — «Расширение существующего здания» (код RZo>SQ, по состоянию на 09.08.2021).
Приложение 1 МЗС 37;
п.3.31 СП 4.13130.2013;
п.3.2.1.5 ГОСТ Р ИСО 6707-1-2020
- Приямок (наружный)
-
При строительстве — (window well) некрытое пространство, расположенное ниже уровня земли снаружи здания обеспечивающее освещение и вентиляцию в подвале.
По классификатору строительной информации — «Некрытое пространство, расположенное ниже уровня земли снаружи здания, обеспечивающее освещение и вентиляцию в подвале» (код RZo>STC, по состоянию на 28.07.2021).
п.3.2.3.12 ГОСТ Р ИСО 6707-1-2020
- Пространство
-
При строительстве — (space) площадь или объем, заключенные в физических или условных границах.
п. 3.2.1.1 ГОСТ Р ИСО 6707-1-2020
- Пространство (помещение) многосветное
-
При проектировании общественных зданий и сооружений — объем внутри здания, занимающий по высоте несколько этажей.
При кадастровом учете — многосветные помещения, атриумы, проемы в перекрытиях, лифтовые и другие шахты.
Приложение Б СП 118.13330.2012*;
п.6 РР П/0393
- Проход
-
Пешеходное пространство между конструктивными и (или) функциональными элементами (оборудованием).
При строительстве — (passage, walkway) узкое коммуникационное пространство, ограниченное с двух сторон и предназначенное для пешеходов.
п.Б.35 СП 59.13330.2012 ;
п.3.2.4.4 ГОСТ Р ИСО 6707-1-2020
- Рампа
-
При создании и эксплуатации производственных зданий — сооружение, предназначенное для производства погрузочно-разгрузочных работ. Рампа одной стороной примыкает к стене склада, а другой располагается вдоль железнодорожного пути (железнодорожная рампа) или автоподъезда (автомобильная рампа).
Рампа может располагаться внутри склада. Высота рампы над уровнем пола определяется видом транспорта.
При обеспечении требований безопасности — сооружение, предназначенное для производства погрузочно-разгрузочных работ на производственно-складских объектах, а также для перемещения автомобилей между уровнями в автостоянках.
Приложение Б СП 56.13330.2011;
п.3.35 СП 4.13130.2013
- Стена
-
При строительстве — (wall) вертикальная строительная конструкция, которая ограничивает или разделяет пространство и, как правило, выполняет несущую или опорную функцию.
п.3.3.2.46 ГОСТ Р ИСО 6707-1-2020
- Сцена
-
Часть зрительного зала для проведения театральных мероприятий с колосниками и театральной механизацией планшета сцены.
По классификатору строительной информации — «Часть зрительного зала для проведения театральных мероприятий » (код RZo>BDD, по состоянию на 28.07.2021).
п.Б.41 СП 59.13330. 2012
- Тамбур
-
В многоквартирном доме — вспомогательное помещение между дверьми для защиты от воздействий внешней среды.
Тамбур может быть внешним (пристроенным) и расположенным в пределах внешних стен здания или сооружения.
В общественном здании и сооружении — проходное помещение между дверьми для защиты от воздействий неблагоприятных условий внешней среды.
При инвентаризации жилищного фонда — проходное пространство между дверями, служащее для защиты от проникновения холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.
При строительстве — (air lock) замкнутое пространство с двумя дверьми, расположенное между двумя пространствами с разными атмосферными условиями, позволяющее перемещение между ними без значительного нарушения их микроклимата.
п.3.26 СП 54.13330.2016;
п.3.17 СП 118.13330.2012*;
Приложение 1 МЗС 37;
п.3.42 СП 4.13130.2013;
п.3.2.4.12 ГОСТ Р ИСО 6707-1-2020
- Терраса
-
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов, на территории ведения гражданами садоводства — огражденная открытая (без устройства остекления) площадка, пристроенная к зданию, встроенная в него или встроенно-пристроенная, не имеющая ограничения по глубине, может иметь покрытие и устраиваться на кровле нижерасположенного этажа.
При инвентаризации жилищного фонда — огражденная открытая пристройка к зданию в виде площадки для отдыха, которая может иметь крышу, размещается на земле или над нижерасположенным этажом.
При строительстве — (terrace, patio) наружная горизонтальная площадка, как правило, для нахождения людей, часто огражденная балюстрадой или перилами.
По классификатору строительной информации — «Наружная горизонтальная площадка, как правило, для нахождения людей, часто огражденная балюстрадой или перилами» (код RZo>SH, по состоянию на 28.07.2021).
п.3.13 СП 53.13330.2019;
п.3.17 СП 55.13330.2016;
п.3.27 СП 54.13330.2016;
Приложение 1 МЗС 37;
п.3.2.3.8 ГОСТ Р ИСО 6707-1-2020
- Территория придомовая
-
Участок около жилого многоквартирного здания, включающий пешеходные пути ко входам, подъезды к дому и площадки для жильцов данного дома — детские, спортивные, для отдыха, для контейнеров, для выгула собак и т.п.
п. Б.33 СП 59.13330.2012
- Трибуна
-
При обеспечении требований безопасности — сооружение с повышающимися рядами мест для зрителей.
п.3.43 СП 4.13130.2013
- Фундамент
-
При строительстве — (foundation) строительная конструкция, служащая для передачи усилий на несущий грунт.
п.3.3.1.1 ГОСТ Р ИСО 6707-1-2020
- Шахта кабельная
-
Вертикальное кабельное сооружение (как правило, прямоугольного сечения), у которого высота в несколько раз больше стороны сечения, снабженное скобами или лестницей для передвижения вдоль него людей (проходные шахты) или съемной полностью или частично стенкой (непроходные шахты).
ПУЭ
- Эркер
-
При инвентаризации жилищного фонда — выходящая из плоскости фасада часть помещения, частично или полностью остекленная, улучшающая его освещенность и инсоляцию.
При строительстве — (bay window) строительная конструкция с плоскими гранями, выступающая с наружной стороны здания, в котором устроено одно или несколько окон.
Приложение 1 МЗС 37;
п.3.3.3.7 ГОСТ Р ИСО 6707-1-2020
- Этажерка
-
При создании и эксплуатации производственных зданий, при обеспечении требований безопасности — многоярусное каркасное сооружение (без стен), свободно стоящее в здании или вне его и предназначенное для размещения и обслуживания технологического и прочего оборудования.
Приложение Б СП 56.13330.2011;
п.3.56 СП 4.13130.2013
Структурные части зданий (конструктивные элементы)
В объектах строительства принято выделять объемно-планировочные элементы (веранда), архитектурно–конструктивные элементы (балкон), строительные конструкции (стена). При кадастровой деятельности возникает потребность различать их для правильного определения местоположения помещений и объектов капитального строительства, расчета площадей.
Определения
Нужно узнать пункт закона?Статьи в Справочнике состоят из параграфов, почти каждый из которых сопровождается соответствующими цитатами из нормативных правовых документов. Чтобы показать цитаты, нажмите на иконку « » справа от текста. |
- Антресоль
-
При проектировании и строительстве многоквартирных домов — площадка, разграничивающая высоту помещения на разные уровни, имеющая размер площади не более 40% площади помещения, в котором она сооружается.
При создании и эксплуатации производственных зданий — площадка внутри здания, на которой размещены помещения различного назначения (производственные, административно-бытовые или для инженерного оборудования).
При проектировании общественных зданий и сооружений — площадка в объеме двусветного помещения площадью менее 40% площади помещения, в котором она находится. На площадке могут размещаться помещения. Антресоль не является этажом.
При инвентаризации жилого дома — площадка, занимающая верхнюю часть объема помещения жилого дома, предназначенная для увеличения его площади, размещения вспомогательных складских и других помещений.
При обеспечении требований безопасности — доступная площадка в объеме двусветного помещения, открытая в это помещение, или расположенная в пределах этажа с повышенной высотой, размером менее 40% площади помещения, в котором она находится. Антресоль не является этажом.
При строительстве — (balcony) верхняя открытая для доступа площадка на этаже, частично огражденная стенами.
По классификатору строительной информации — «Верхняя открытая для доступа площадка на этаже, частично огражденная стенами» (код RZo>SG, по состоянию на 05.10.2022).
Приложение Б СП 56.13330.2011;
п.3.1 СП 54.13330.2016;
Приложение 1 МЗС 37;
п.3.2 СП 118.13330.2012*;
п.3.5 СП 4.13130.2013;
п.3.2.2.9 ГОСТ Р ИСО 6707-1-2020
- Атриум
-
При проектировании общественных зданий и сооружений — часть здания в виде многосветного пространства (три и более этажей), развитого по вертикали, смежного с поэтажными частями здания (галереями, коридорами, помещениями и т.
п.), как правило, имеющего верхнее освещение.
По классификатору строительной информации — «Часть здания в виде многосветного пространства (три и более этажей), развитого по вертикали, смежного с поэтажными частями здания (галереями, коридорами, помещениями и т.п.), как правило, имеющего верхнее освещение. » (код RZo>SM, по состоянию на 28.07.2021).
п.3.3 СП 118.13330.2012*
- Балкон
-
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов — выступающая из плоскости стены фасада огражденная площадка, может выполняться с покрытием и остеклением имеет ограниченную глубину, взаимоувязанную с освещением помещения, к которому примыкает.
При обеспечении требований безопасности — выступающая из плоскости стены площадка. (Определение убрано)
При строительстве — (external balcony) открытая для доступа площадка, выступающая с наружной стороны здания.
При проектировании общественных зданий и сооружений — выступающая или заглубленная от плоскости стены фасада здания огражденная площадка.
По классификатору строительной информации — «Открытая для доступа площадка, выступающая с наружной стороны здания» (код RZo>SK, по состоянию на 28.07.2021).
п.3.2 СП 54.13330.2016;
п.3.4 СП 118.13330.2012*;
п.3.8 СП 55.13330.2016;
п.3.2.2.10 ГОСТ Р ИСО 6707-1-2020
- Веранда
-
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов, на территории ведения гражданами садоводства — застекленное неотапливаемое помещение, пристроенное к зданию, встроенное в него или встроенно-пристроенное, не имеющее ограничения по глубине, может устраиваться на перекрытии нижерасположенного этажа.
При инвентаризации жилых зданий — застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него.
При обеспечении требований безопасности — застекленное неотапливаемое помещение, пристроенное к зданию или встроенное в него, не имеющее ограничения по глубине. (Определение убрано)
При строительстве — (verandah, veranda) крытая терраса, пристроенная к зданию.
По классификатору строительной информации — «Крытая терраса, пристроенная к зданию» (код RZo>SJ, по состоянию на 23.08.2022).
Приложение 1 МЗС 37;
п.3.2 СП 53.13330.2019;
п.3.3 СП 54.13330.2016;
п.3.8 СП 55.13330.2016;
п.3.2.3.9 ГОСТ Р ИСО 6707-1-2020
- Вестибюль
-
При инвентаризации жилых зданий — помещение перед входом во внутренние части жилого дома, предназначенное для приема и распределения потоков посетителей.
По классификатору строительной информации — «Большое коммуникационное пространство, расположенное при входе в здание или внутри него» (код RZo>EAA060, по состоянию на 28.07.2021).
Приложение 1 МЗС 37
- Вставка (встройка)
-
При создании и эксплуатации производственных зданий — двух- или многоэтажная часть здания, размещенная в пределах одноэтажного здания по всей его высоте и ширине (вставка) или части высоты и ширины (встройка), выделенная ограждающими конструкциями.
При обеспечении требований безопасности — часть здания, предназначенная для размещения административных и бытовых помещений, располагаемая в пределах производственного здания по всей его высоте и ширине (вставка), части его высоты или ширины (встройка) и выделенная противопожарными преградами
Приложение Б СП 56.13330.2011;
п.3.12 СП 4.13130.2013
- Галерея
-
При строительстве — (gallery) верхняя открытая часть пространства, огражденная балюстрадой или перилами.
п.3.2.2.15 ГОСТ Р ИСО 6707-1-2020
- Канал кабельный
-
Закрытое и заглубленное (частично или полностью) в грунт, пол, перекрытие и т.п. непроходное сооружение, предназначенное для размещения в нем кабелей, укладку, осмотр и ремонт которых возможно производить лишь при снятом перекрытии.
ПУЭ
- Капсула
-
При проектировании общественных зданий и сооружений — жилое помещение длиной 2.0, шириной 1.0 и высотой 1.25 м, рассчитанное на одного человека.
(Определение убрано из свода правил)
Приложение Б СП 118.13330.2012*
- Карнизный свес
-
Выступ крыши от стены, защищающий ее от стекающей дождевой или талой воды.
- Колонна
-
При строительстве — (column, pillar) конструктивный элемент гибкой формы, обычно вертикальный, который передает на опору приложенные к нему усилия, работая, в основном, на сжатие.
п.3.3.1.10 ГОСТ Р ИСО 6707-1-2020
- Консоль
-
При строительстве — (cantilever) часть балки или несущей плиты, которая выходит за пределы ее крайней опоры.
п.3.3.1.17 ГОСТ Р ИСО 6707-1-2020
- Конструкция
-
При строительстве — (strudure) упорядоченная система взаимосвязанных элементов, предназначенная для обеспечения определенной меры прочности и жесткости.
п.3.3.1.2 ГОСТ Р ИСО 6707-1-2020
- Конструкция пространственная
-
При строительстве — (space structure, space frame) объемная конструкция, способная воспринимать усилия, которые могут быть приложены в любой точке, под любым утлом к поверхности этой конструкции, и действовать в любом направлении.
п.3.3.1.30 ГОСТ Р ИСО 6707-1-2020
- Конструктивный элемент
-
При строительстве (strudural member) часть конструкции, предназначенная для передачи усилий.
п.3.3.1.3 ГОСТ Р ИСО 6707-1-2020
- Конструктивный элемент выступающий
-
Любые конструктивные элементы жилого здания или жилого помещения, проекция которых на горизонтальную плоскость, проходящую на уровне примыкания жилого здания (в том числе в составе которого расположено жилое помещение) к поверхности земли выступает за проекцию внешних границ наружных стен такого здания на эту же горизонтальную плоскость.
МЭР ОГ-Д23-3981
- Крыльцо
-
При проектировании и строительстве жилых «одноквартирных» домов, на территории ведения гражданами садоводства — открытая площадка, примыкающая к наружным ограждающим конструкциям непосредственно перед входом в дом, при необходимости оборудованная лестницей, пандусом и покрытием.
При строительстве — (porch, veranda) пространство перед входной дверью, устроенное в углублении с наружной стороны здания или укрытое выступом из него.
По классификатору строительной информации — «Пространство перед входной дверью, устроенное в углублении с наружной стороны здания или укрытое выступом из него» (код RZo>EAA010, по состоянию на 05.04.2022).
п.3.7 СП 53.13330.2019;
п.3.7 СП 55.13330.2016;
п.3.2.2.12 ГОСТ Р ИСО 6707-1-2020
- Крыша
-
Верхняя несущая и ограждающая конструкция здания или сооружения для защиты помещений от внешних климатических и других воздействий.
Правилами и нормами технической эксплуатации жилищного фонда запрещено находиться на крыше лицам, не имеющим отношения к технической эксплуатации и ремонту здания [п. 4.6.1.22 Постановление Госстроя РФ №170 от 27.09.2003].
п.3.1.9 ТСОКД 2022
- Лестница
-
При проектировании общественных зданий и сооружений — функциональный и конструктивный строительный элемент, обеспечивающий вертикальные связи между этажами здания.
При строительстве — (stair, staircase) cтроительная конструкция в виде ряда горизонтальных площадок для лешего перехода на разные уровни.
По классификатору строительной информации — «объект, соединяющий уровни в виде последовательности ступеней или стержней
—
Функциональный и конструктивный элемент строительной конструкции в виде ряда ступеней, служащий для подъема или спуска, а также взаимосвязи помещений. » (код Com>XSC, по состоянию на 28.07.2021).
п.3.6 СП 118.13330.2012*;
п.3.3.5.22 ГОСТ Р ИСО 6707-1-2020
- Лестница внешняя
-
При проектировании общественных зданий и сооружений — лестница у входа в здание или на подходе к нему.
Приложение Б СП 118.13330.2012*
- Лестница внутренняя
-
При проектировании общественных зданий и сооружений — лестница внутри здания, сооружения:
- закрытая — размещаемая в лестничной клетке.
- открытая — размещаемая в вестибюлях, фойе и т.п.
Приложение Б СП 118.13330.2012*
- Лестница наружная
-
При проектировании общественных зданий и сооружений — лестница на фасаде здания для эвакуации людей или технических целей.
Приложение Б СП 118.13330.2012*
- Лестничная клетка
-
В жилом доме — помещение общего пользования с размещением лестничных площадок и лестничных маршей.
При проектировании общественных зданий и сооружений — ограниченное стенами, перекрытиями, покрытием (с нормированными пределами огнестойкости) пространство внутри здания, сооружения (или пристроенное), предназначенное для размещения лестницы.
При строительстве — (stair enclosure) пространство, отведенное для размещения лестницы и ограниченное поверхностями стен.
п.3.9 СП 54.13330.2016;
п.3.7 СП 118.13330.2012*;
п.3.2.4.16 ГОСТ Р ИСО 6707-1-2020
- Лестничная площадка
-
При строительстве — (landing) площадка или часть перекрытия, примыкающая к лестничному маршу или пандусу или обеспечивающая доступ к лифтовой кабине на каждом уровне обслуживания.
п.3.3.5.23 ГОСТ Р ИСО 6707-1-2020
- Лестничный марш
-
При проектировании общественных зданий и сооружений — наклонная конструкция, соединяющая горизонтальные площадки на разных уровнях, состоящая, как правило, из коссоуров с непрерывным рядом ступеней сверху.
Лестница из одного марша называется одномаршевой.
При строительстве — (flight) непрерывный ряд ступеней между двумя уровнями.
Ширина считается как расстояние между ограждениями лестницы, между стеной и ограждением лестницы. Если ограждение лестницы выносится за пределы ступени, то отсчет следует вести от края ступени.
п.3.8 СП 118.13330.2012*;
п.3.3.5.26 ГОСТ Р ИСО 6707-1-2020
- Лифтовый холл
-
При обеспечении требований безопасности — помещение перед входами в лифты.
По классификатору строительной информации — «Помещение перед входом в лифт (лифты)» (код RZo>AAC040, по состоянию на 28.07.2021).
п.3.21 СП 4.13130.2013
- Лоджия
-
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов — помещение, встроенное в здание или пристроенное к нему, имеющее стены с трех сторон (или с двух при угловом расположении) на всю высоту этажа и ограждение с открытой стороны, может выполняться с покрытием и остеклением, имеет ограниченную глубину, взаимоувязанную с освещением помещения, к которому примыкает.
При инвентаризации жилого здания – перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство, служащее для отдыха в летнее время и солнцезащиты.
При обеспечении требований безопасности – встроенное или пристроенное, остекленное или открытое во внешнее пространство, огражденное с трех сторон стенами (с двух — при угловом расположении) помещение с глубиной, ограниченной требованиями естественной освещенности помещения, к наружной стене которого она примыкает. (Определение убрано)
При строительстве — (internal balcony, recessed balcony) открытая для доступа площадка, устроенная в нише с наружной стороны здания.
По классификатору строительной информации — «Помещение, открытое во внешнее пространство, огражденное с трех сторон стенами (с двух — при угловом расположении), может быть остекленной» (код RZo>SL, по состоянию на 28.07.2021).
п.3.17 СП 55.13330.2016;
п.3.15 СП 54.13330.2016;
Приложение 1 МЗС 37;
п. 3.2.2.11 ГОСТ Р ИСО 6707-1-2020
- Ограждение
-
Строительная конструкция, устанавливаемая на перепаде отметок пешеходных поверхностей, пола более 0.45 м.
При строительстве — (guarding, guard, guardrail system) барьер, предназначенный для задержки, остановки или управления потока людей или для защиты от случайного падения с одного уровня на другой.
По классификатору строительной информации — «объект ограничения доступа при помощи длинного горизонтального барьера, вытянутого в вертикальной плоскости» (код Com>RUA, по состоянию на 28.07.2021).
п.Б.20 СП 59.13330.2012 ;
п.3.3.2.67 ГОСТ Р ИСО 6707-1-2020
- Пандус
-
Сооружение, имеющее сплошную наклонную по направлению движения поверхность, предназначенное для перемещения с одного уровня горизонтальной поверхности пути на другой, в том числе на кресле-коляске.
По классификатору строительной информации — «объект, соединяющий уровни в виде наклонной поверхности
—
Наклонное сооружение, обеспечивающее связь между двумя уровнями» (код Com>XSD, по состоянию на 28.07.2021).
п.Б.21 СП 59.13330.2012
- Пассаж (аркада)
-
При проектировании общественных зданий и сооружений — атриум, развитый по горизонтали (при длине более высоты) над проходом.
При строительстве — (arcade, mall) крытый проход, как правило, с магазинами, расположенными с одной или двух сторон.
По классификатору строительной информации — «Крытый проход, как правило, с магазинами, расположенными с одной или двух сторон» (код RZo>SN, по состоянию на 28.07.2021).
п.3.3 СП 118.13330.2012*;
п.3.2.2.14 ГОСТ Р ИСО 6707-1-2020
- Перегородка
-
При строительстве — (partition) внутренняя вертикальная самонесущая строительная конструкция, разделяющая пространство.
В письме СРО «Кадастровые инженеры юга» №2022/исх/ОО/0032 от 02.02.2022 изложена следующая позиция:
- перегородка — это внутренняя стена (располагается внутри внешнего контура объекта капитального строительства), не несущая на себе нагрузку иных строительных конструкций объекта капитального строительства, кроме как от своего собственного веса;
- обозначение такого элемента на поэтажном плане осуществляется в соответствии с пунктом 13 приложения «Специальные условные знаки» требований к подготовке технического плана в виде «шахматной» заливки;
- иные конструктивные элементы, представляющие собой внешние ограждающие конструкции здания, сооружения или помещения, либо внутренние стены, не являющиеся перегородками, на поэтажном плане должны иметь обозначение, предусмотренное приложением «Специальные условные знаки» требований для стен.
п.3.3.2.47 ГОСТ Р ИСО 6707-1-2020
Обозначенная на полу разметкой перегородка, отсутствующая на момент проведения кадастровых работ и планируемая к возведению при проведении ремонтных работ, не измеряется и в абрисе не отображается.
п.7.1.10 ТСОКД 2022
- Передняя (входной вестибюль, парадная)
-
При проектировании и строительстве жилых «одноквартирных» домов — подсобное помещение в одноквартирном доме (или квартире блокированного дома), располагаемое смежно со входом (или холодным тамбуром), через которое осуществляется проход в жилые комнаты (комнату) или в подсобные помещения.
При строительстве — (entrance hall, foyer, lobby, vestibule) большое коммуникационное пространство, расположенное при входе в здание или внутри него.
п.3.2.4.6 ГОСТ Р ИСО 6707-1-2020;
п.3.10а СП 55.13330.2016
- Площадка
-
При создании и эксплуатации производственных зданий — одноярусное сооружение (без стен), размещенное в здании или вне его, опирающееся на самостоятельные опоры, конструкции здания или оборудование и предназначенное для установки, обслуживания или ремонта оборудования.
Приложение Б СП 56.13330.2011
- Портик
-
Выступающая перед входом часть здания, как правило, с колоннами.
п.3.28 СП 136.13330.2012
- Пристройка
-
При инвентаризации жилищного фонда — часть здания, расположенная вне контура его капитальных наружных стен, является вспомогательной по отношению к зданию и имеющая с ним одну (или более) общую капитальную стену. Пристройки в большинстве своем имеют внутреннее сообщение с основным зданием. К ним следует относить: пристроенные кухни, жилые пристройки, сени, тамбуры, веранды и т.п. Все пристройки разделяются на отапливаемые и холодные, общая площадь помещений в отапливаемых пристройках учитывается в составе жилищного фонда.
При обеспечении требований безопасности – внешняя часть здания, имеющая иное функциональное назначение или пожарно-технические характеристики (степень огнестойкости, класс конструктивной пожарной опасности, категорию по взрывопожарной опасности и т.д.
), отделяемая от основного здания противопожарными преградами.
В строительной промышленности — (extension, addition) расширение существующего здания.
По классификатору строительной информации — «Расширение существующего здания» (код RZo>SQ, по состоянию на 09.08.2021).
Приложение 1 МЗС 37;
п.3.31 СП 4.13130.2013;
п.3.2.1.5 ГОСТ Р ИСО 6707-1-2020
- Приямок (наружный)
-
При строительстве — (window well) некрытое пространство, расположенное ниже уровня земли снаружи здания обеспечивающее освещение и вентиляцию в подвале.
По классификатору строительной информации — «Некрытое пространство, расположенное ниже уровня земли снаружи здания, обеспечивающее освещение и вентиляцию в подвале» (код RZo>STC, по состоянию на 28.07.2021).
п.3.2.3.12 ГОСТ Р ИСО 6707-1-2020
- Пространство
-
При строительстве — (space) площадь или объем, заключенные в физических или условных границах.
п. 3.2.1.1 ГОСТ Р ИСО 6707-1-2020
- Пространство (помещение) многосветное
-
При проектировании общественных зданий и сооружений — объем внутри здания, занимающий по высоте несколько этажей.
При кадастровом учете — многосветные помещения, атриумы, проемы в перекрытиях, лифтовые и другие шахты.
Приложение Б СП 118.13330.2012*;
п.6 РР П/0393
- Проход
-
Пешеходное пространство между конструктивными и (или) функциональными элементами (оборудованием).
При строительстве — (passage, walkway) узкое коммуникационное пространство, ограниченное с двух сторон и предназначенное для пешеходов.
п.Б.35 СП 59.13330.2012 ;
п.3.2.4.4 ГОСТ Р ИСО 6707-1-2020
- Рампа
-
При создании и эксплуатации производственных зданий — сооружение, предназначенное для производства погрузочно-разгрузочных работ. Рампа одной стороной примыкает к стене склада, а другой располагается вдоль железнодорожного пути (железнодорожная рампа) или автоподъезда (автомобильная рампа).
Рампа может располагаться внутри склада. Высота рампы над уровнем пола определяется видом транспорта.
При обеспечении требований безопасности — сооружение, предназначенное для производства погрузочно-разгрузочных работ на производственно-складских объектах, а также для перемещения автомобилей между уровнями в автостоянках.
Приложение Б СП 56.13330.2011;
п.3.35 СП 4.13130.2013
- Стена
-
При строительстве — (wall) вертикальная строительная конструкция, которая ограничивает или разделяет пространство и, как правило, выполняет несущую или опорную функцию.
п.3.3.2.46 ГОСТ Р ИСО 6707-1-2020
- Сцена
-
Часть зрительного зала для проведения театральных мероприятий с колосниками и театральной механизацией планшета сцены.
По классификатору строительной информации — «Часть зрительного зала для проведения театральных мероприятий » (код RZo>BDD, по состоянию на 28.07.2021).
п.Б.41 СП 59.13330. 2012
- Тамбур
-
В многоквартирном доме — вспомогательное помещение между дверьми для защиты от воздействий внешней среды.
Тамбур может быть внешним (пристроенным) и расположенным в пределах внешних стен здания или сооружения.
В общественном здании и сооружении — проходное помещение между дверьми для защиты от воздействий неблагоприятных условий внешней среды.
При инвентаризации жилищного фонда — проходное пространство между дверями, служащее для защиты от проникновения холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.
При строительстве — (air lock) замкнутое пространство с двумя дверьми, расположенное между двумя пространствами с разными атмосферными условиями, позволяющее перемещение между ними без значительного нарушения их микроклимата.
п.3.26 СП 54.13330.2016;
п.3.17 СП 118.13330.2012*;
Приложение 1 МЗС 37;
п.3.42 СП 4.13130.2013;
п.3.2.4.12 ГОСТ Р ИСО 6707-1-2020
- Терраса
-
При проектировании и строительстве жилых «одноквартирных» домов, многоквартирных домов, на территории ведения гражданами садоводства — огражденная открытая (без устройства остекления) площадка, пристроенная к зданию, встроенная в него или встроенно-пристроенная, не имеющая ограничения по глубине, может иметь покрытие и устраиваться на кровле нижерасположенного этажа.
При инвентаризации жилищного фонда — огражденная открытая пристройка к зданию в виде площадки для отдыха, которая может иметь крышу, размещается на земле или над нижерасположенным этажом.
При строительстве — (terrace, patio) наружная горизонтальная площадка, как правило, для нахождения людей, часто огражденная балюстрадой или перилами.
По классификатору строительной информации — «Наружная горизонтальная площадка, как правило, для нахождения людей, часто огражденная балюстрадой или перилами» (код RZo>SH, по состоянию на 28.07.2021).
п.3.13 СП 53.13330.2019;
п.3.17 СП 55.13330.2016;
п.3.27 СП 54.13330.2016;
Приложение 1 МЗС 37;
п.3.2.3.8 ГОСТ Р ИСО 6707-1-2020
- Территория придомовая
-
Участок около жилого многоквартирного здания, включающий пешеходные пути ко входам, подъезды к дому и площадки для жильцов данного дома — детские, спортивные, для отдыха, для контейнеров, для выгула собак и т.п.
п. Б.33 СП 59.13330.2012
- Трибуна
-
При обеспечении требований безопасности — сооружение с повышающимися рядами мест для зрителей.
п.3.43 СП 4.13130.2013
- Фундамент
-
При строительстве — (foundation) строительная конструкция, служащая для передачи усилий на несущий грунт.
п.3.3.1.1 ГОСТ Р ИСО 6707-1-2020
- Шахта кабельная
-
Вертикальное кабельное сооружение (как правило, прямоугольного сечения), у которого высота в несколько раз больше стороны сечения, снабженное скобами или лестницей для передвижения вдоль него людей (проходные шахты) или съемной полностью или частично стенкой (непроходные шахты).
ПУЭ
- Эркер
-
При инвентаризации жилищного фонда — выходящая из плоскости фасада часть помещения, частично или полностью остекленная, улучшающая его освещенность и инсоляцию.
При строительстве — (bay window) строительная конструкция с плоскими гранями, выступающая с наружной стороны здания, в котором устроено одно или несколько окон.
Приложение 1 МЗС 37;
п.3.3.3.7 ГОСТ Р ИСО 6707-1-2020
- Этажерка
-
При создании и эксплуатации производственных зданий, при обеспечении требований безопасности — многоярусное каркасное сооружение (без стен), свободно стоящее в здании или вне его и предназначенное для размещения и обслуживания технологического и прочего оборудования.
Приложение Б СП 56.13330.2011;
п.3.56 СП 4.13130.2013
18 компонентов здания | Строительная конструкция
Post Sent
Компоненты здания
Основные Components из Строительной конструкции — , Column , Beam , Slab, Lintel , Doors, Windows, Sill, и ЦОД. Засыпка, Парапет Стена, и т.д.
Эти части здания служат цели поддержки , ограждение и защита здание строение .
Компоненты здания (конструктивные части здания)
Подробнее: Типы фундаментов | Что такое фонд | Типы фундаментов | Типы фундамента дома
Компоненты здания
Ниже приведен список строительных компонентов и стандартных размеров строительных компонентов,
1. Фундамент
A Фундамент является нижней частью строительной конструкции, опирающейся на почву ниже уровня земли . Все нагрузки здания передаются на фундамент через балку и расположение колонн .
Его основная функция состоит в том, чтобы распределить нагрузку равномерно и безопасно на землю .
Фундамент здания
In fr конструкции amed, Фундаменты обычно используются в качестве фундамента для поддержки структурной нагрузки здания .
В строительстве используются различные типы фундаментов и фундаментов:
- Фундамент мелкозаглубленный
- Фундамент индивидуальный или изолированный
- 9 Фундамент комбинированный80007 Strip foundation
- Raft or mat foundation
- Deep Foundation
- Pile foundation
- Drilled Shafts or caissons
Standard Dimensions
Foundation size and глубина полностью зависит от структурных и условий грунта площадки. Таким образом, нет стандартных рекомендаций по размеру для этого.
Но, Для небольших сооружений типа рядных домов глубина фундамента должна быть не менее 1,5 м от уровня земли.
2. Уровень цоколя
Высота или уровень цоколя
Уровень цоколя или цоколь — это смещение , созданное между уровнем земли и надстройкой . Это делается путем строительства кирпичной стены из уровня земли 9.0008 на уровень кольца здания .
Его основной функцией является предотвращение проникновения влаги с поверхности земли на надстройку здания.
Стандартные размеры
Высота цоколя любого здания должна быть не менее 45 см или 3 футов от уровня земли.
3. Засыпка
Засыпка цоколя 9. Это необходимо до заполнить открыть пространство слева между уровнем земли до уровня цоколя .
Земляная засыпка должна быть очень хорошо уплотнена так, чтобы пол получил достаточно твердое основание.
Стандартные размеры:
Земля должна быть заполнена до верха уровня плинтуса . Различные материалы могут использоваться в качестве земляных наполнителей , таких как почва, крупный заполнитель, отходы, кирпичная бита и т. д. DPC (Damp Proof Course)
D PC представляет собой слой гидроизоляционного материала , например асфальт или водостойкий цемент на уровне цоколя .
Надстройка Стены построены над слоем DPC так, что отсутствие сырости поднимается с поверхности земли в стены. DPC (влагонепроницаемый слой)
Короче говоря, DPC предотвращает подъем воды в надстройки.
Если сырость поднимается в стене супермаркет снижает прочность стен и создает нездоровые условия жизни.
Кроме того, это создало множество дефектов в краске и штукатурке и в конечном итоге увеличивает расходы на обслуживание .
В случае Цоколь балки при условии выше уровня земли ЦОД не требуется. Потому что плинтус Балка сама выполняет как слой DPC для ограничения входа сырости .
Стандартные размеры
Обычно , ЦОД укладывают на кирпичную кладку до уровня цоколя . Таким образом, wid th DPC — это тот же , что и ширина кирпичной стены и толщина , может варьироваться от от 2,5 см до 5 см.
стандартные размеры строительных компонентов pdf
5. Пол
Пол является важным компонентом дома . Это тот, который предоставил привлекательный и приятный вид в дом . Пол — это , сделанный с помощью , уложив на него плитку.
Доступны различные типы напольных покрытий и материалов,
- Древесиной настил
- Ламинат Полы
- Виниловые полы
- Фарифор или керамический пол
- Натуральный пол.
Пол при условии над землей, заполненной с основанием из цементобетона (1:2:4). Напольное покрытие материал должен иметь достаточную толщину и прочность.
Подробнее: Разница между основанием и фундаментом
6. Стены
Стены являются вертикальным компонентом любой конструкции. Можно построить с использованием камней, кирпичей, бетонных блоков, и т. д. Различные типы связей используются для возведения стен .
Кирпичи Стены Essential до прилагают и внутренняя площадь и Защитите от Wind , Sunshine , Дождь и т. Д. ДВЕРЫ и Windows .
и доступ в здание .
Стандартные размеры
Стены могут быть выполнены из одинарных кирпичных стен или двойных кирпичных стен . Одинарная кирпичная стена имеет толщину 100 мм , а Двойная кирпичная стена имеет толщину 230 мм.
7. ЖБИ колонна
Колонны представляют собой вертикальные элементы , предназначенные для поддержки
любой несущей рамы . Нагрузка , исходящая от плиты, Балка, перенесенная на колонну и колонна , безопасно передает нагрузку на фундамент . Дом структуры могут иметь два типа столбцов.Архитектурные колонны и структурные колонны.
Архитектурные колонны Primly , используемый для увеличения Эстетический вид из здания , в то время как конструкционная колонка выходит на нагрузку на из фонда выше и . .

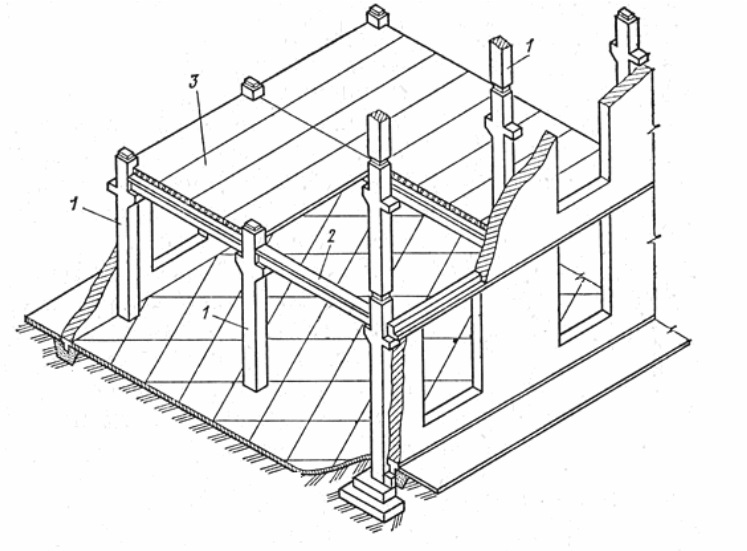

ЖБИ колонна и балка
Стандартные размеры
Колонны могут иметь различных размеров в соответствии с структурной нагрузкой требований. Но для минимальный размер для любой структурной колонны ограничен 9” x 9” или 225 мм x 225 мм.
8. Уровень подоконника
Это базовая точка любого окна в доме или это уровень, на котором окна расположены . Уровень подоконника очень важен для обеспечения ровности на всех уровнях окон.
Подоконник — это высота , которая обеспечивает надлежащее количество из света, поступающего в дом. Он также обеспечивает легкую среду обитания , чтобы смотреть снаружи через окно без какого-либо дискомфорта . Он обеспечивает прочную основу для оконной установки .
Стандартные размеры:
Уровень подоконника любого дома должен быть около 3 футов или 900 мм.
9. Перемычка
Перемычки изготовлены из армированного цементобетона марки . Это при условии над проемами в стене , такими как двери, окна, и т. д. Перемычка фактически принимает на себя нагрузку , приходящуюся на окно и дверные проемы .
В сортировке перемычка защищает дверь и окно от избыточной нагрузки сверху. В жилых домах , перемычка может быть построена из бетонной или кирпичной кладки.
Стандартный размер
Как правило, ширина перемычки такая же, как ширина стены , а толщина составляет от от 4 до 6 дюймов
10. Потолок
Потолок не является отдельной частью , а является нижней поверхностью любой плиты Потолок является самой важной частью любой комнаты потому что его можно украсить для улучшения эстетического вида . POP (гипс) — это материал , используемый для изготовления подвесных потолков .
Это место где можно повесить декоративные предметы, вентиляторы и т.д. до увеличение архитектурное вид на комнату .
Стандартный размер
Высота потолка сохраняется от 9 футов 6 дюймов до 10 футов 6 дюймов. (может быть больше или меньше по требованию)
Подробнее: 17 типов колонн, используемых в строительстве | Что такое Здания Колонны
11. Чаджас
Chhajjas
Chhajjas также называется Weather shed . Это структура , которая построена над окном и спроецирована наружу из на поверхность окна .
Th Основной функцией навеса является ограничение прямого проникновения дождевой воды и солнечного света .
Chhajjas — это , построенные из железобетона .
Стандартные размеры
Длина чаджи = ширина окна + 0,15 м опоры с обеих сторон
Ширина чаджи = от 0,45 м до 0,60 м.
12. ЖБ балка
ЖБ балка
ЖБ балка является важным компонентом в любой каркасной конструкции . Балка представляет собой горизонтальный элемент , который соединяет колонны с обеих сторон .
Его основная функция состоит в том, чтобы взять нагрузку из верхней структуры e и передать ее в столбец .
Обычно соединение колонны с балкой называется прямой опорой , а соединение балки называется косвенной опорой .
В большинстве случаев балка поддерживается двумя колоннами , и наиболее часто редко используется консольная балка.
Стандартный размер
Минимальный размер луча составляет 9 ”x 9” (правило большого пальца)
13. крыша или RCC Slab
Slab
Кровя — основная конструкция 777777777 70007 компонент здания любая структура , которая обеспечивает защиту снова экологические факторы, такие как солнце , ветер и дождь .
Обычно , Вся крыша опирается на боковые стенки и требуется анкеровка чтобы ветер и другое механическое воздействие не могло их разрушить.
Крыши могут иметь различных форм , но плоские и наклонные крыши более популярны . Обычно большинство крыш построены 9
Стандартный размер
Обычно , Толщина железобетонной плиты может иметь минимальный размер от 6”7 до 4” 9000.
14. Двери
Двери являются основными входными и выходными точками любого дома. Без дверей в доме не будет охраны. Это те самые , которые отделяют одну комнату от других.
Двери имеют ключ-замок , поэтому мы можем запирать дом, запирая дверь и выходя свободно . Они сделаны из прочных материалов , таких как сталь, дерево и железо.
Поэтому , они не легко ломаются .
В доме используются разные типы дверей,
- Распашные двери
- Dutch Doors
- Roller Doors
- Bifold Doors
- Sliding Doors
- Pivot Doors
- French Doors
- Panel Doors
- PVC Doors
- Двери заподлицо
Стандартный размер
Главная дверь гостиная , спальня, кухня может иметь ширину до от 2 футов 6 дюймов до 3 футов, и в других помещениях, таких как ванна , W/C от 2 футов до 3 футов . Высота дверей составляет почти 7 футов каждый раз или до уровня перемычки .
Подробнее: 25 + типы дверей для вашего Perfect House
15. Windows
Windows — One из Essential Components из любого House OR здание 70008 . это один который позволяет свежий воздух и свет в войти в дом . Без окно , дом становится темной комнатой или тюрьмой .
Окна предусмотрены на уровне подоконника и их высота расширена до уровня перемычки . Существуют различные типы окон , используемые в домах как
- Single Hung Windows
- Arched Windows
- Awning Windows
- Bay Windows
- Bow Windows
- Casement Windows
- Garden Windows
- Glass Block Windows
- Окна круглого сечения
- Мансардные окна
- Раздвижные окна
- Окна фрамуги
Стандартный размер
Открытие окна.
перемычки .
16. Парапетная стена
Парапетная стена
низкая – высота стена построена по краю с крыши, Terrace , Walkway , Balcony и т. Д.
Парапетные стены могут быть построены с использованием различных материалов , как Arefficeced Cement Contret и т. д. Это , как правило, , построенный с одинарной кирпичной стеной.
Стандартные размеры:
Высота стены парапета составляет 3 фута или 0,90 м.
17. Гудоизоляция на террасе
Гидроизоляция на террасе
DEAP ПРЕЗОПАСНОСТЬ — Protective Layer , чтобы ограничить движение Whoisture , и Water 8.
плита крыши .
Для ЦОД на крыше гибкие материалы используемые которые обеспечивают меньшее количество из соединений как Мастика, асфальта, битумских филттов, пластиковых листов и т. Д.
18. Коппинг
СОКЛЮЧЕНИЕ НА СВЕТА
C OPING — Структура , которая построено на верхних границы. & парапетные стены и т.д. для защиты от дождевой воды непосредственно магазин на кирпичной кладке стен.
Основной функцией покрытия является отвод дождевой воды в сезон дождей и улучшить эстетику конструкции / стены .
Вы также можете также таким же
- Как вычислить количество стали по рисунку
- Дизайн септического бака и детали строительства
- Как нарисовать план дома на руке
-
.
С планом
- Что такое плита на уровне | на плитном фундаменте | Плита на засыпке против плиты на уровне
- Плавающая плита против монолитной плиты | Что такое монолитная плита | Что такое плавающая плита
- 17 типов колонн, используемых в строительстве | Что такое колонны зданий
- Нагрузка на колонну, балку и плиту | Расчет конструкции колонн pdf | Как рассчитать размер колонны для строительства
- Бамбук как строительный материал | Использование бамбука в строительстве
Смотреть видео: Конструктивные элементы здания и их стандартные размеры
Поделиться этой записью
Основные компоненты здания или сооружения
Здание — это любое сооружение, построенное для удовлетворения потребностей и целей пользователей. Жилые / коммерческие / учреждения / образовательные / монтажные / промышленные / складские и т.
д. — это некоторые из типов зданий, которые спроектированы архитектором / проектировщиком конструкций и выполнены или построены инженером-строителем.
Здание представляет собой комбинацию различных компонентов. Инженер-строитель должен иметь хорошие знания о выполнении каждого компонента в отношении проектных макетов, предоставленных архитектором.
Классификация составных частей
1. Основание
Состоит из частей здания ниже уровня земли. Функция подконструкции заключается в передаче нагрузки от надстройки на грунт.
2. Цоколь
Является связующим звеном между надстройкой и подконструкцией здания. Расположен непосредственно над уровнем земли и под надстройкой.
3. Надстройка
Часть надземной конструкции, предназначенная для использования в строительстве.
Читать далее
Компоненты здания
1. Фундамент
Является частью подструктуры, образующей основу здания.
Его функция заключается в передаче нагрузки от здания к грунту. Также он противостоит/выдерживает сейсмические нагрузки, оказываемые грунтом.
Используемый материал — стальные стержни и бетон, а также наполнитель, такой как камни, глиняные кирпичи и т. д. Он зависит от типа конструкций/зданий. Неглубокий фундамент используется для несущей конструкции и конструкции RCC.
2. Цоколь
Он расположен между фундаментом и надстройкой, состоящей из влагонепроницаемого слоя. Его функция заключается в контроле дифференциальных осадок, соединении всех колонн с фундаментом, контроле протечек воды.
3. Стены и колонны
Колонны
Это вертикальный элемент, который возводится от фундамента до самой верхней части здания. Его основная функция – нести нагрузки надстройки и передавать их на фундамент (в рамной конструкции).
Колонны обычно состоят из арматурных стальных стержней и бетона. В некоторых случаях колонны могут быть изготовлены из дерева, конструкционной стали и других материалов.
Колонны бывают разных форм, таких как круглая, прямоугольная, квадратная, шестиугольная и т. д. Это зависит от структурного дизайна, эстетики и внутреннего дизайна здания.
Стены представляют собой вертикальные элементы, которые служат перегородкой между двумя помещениями и образуют внешние границы здания. Его функция состоит в том, чтобы отделить помещения друг от друга внутри и покрыть все внешние стороны здания.
В несущих конструкциях стены также действуют как конструктивный элемент и несут вес здания. Затем он переносится на фундамент из кирпичной кладки, сделанный под почвой.
Стены могут быть построены из различных материалов, таких как кирпичи (обожженная глина / цемент), камни, блоки AAC, блоки CLC, пустотелые или полнотелые бетонные блоки и т. д.,
В настоящее время внутренние перегородки могут быть выполнены также из других материалов. например фанерные перегородки, гипсовые перегородки
4. Плита крыши и балки
Плита крыши
Плиты крыши представляют собой горизонтальный конструктивный элемент, обеспечивающий основание к полу и потолку для пользователей соседних этажей.
Перекрытие соединяет балки и колонны. Также поддерживает и распределяет нагрузки от балки и колонны. Нижняя часть плиты выступает в качестве потолка, а верхняя часть действует как пол между двумя соседними этажами. Плита изготовлена из материала бетона и армирующих стальных стержней.
Читать далее
Горизонтальные элементы здания, выполняющие роль конструктивных элементов, соединяющих колонны и плиту. Он несет постоянную и динамическую нагрузку от здания и передает на колонны. Изменяется по размерам в соответствии с суммарными нагрузками, действующими на него. Изготовлен из арматурной стали и бетона.
5. Половое покрытие
Половое покрытие – это отделочный слой, предусмотренный для плиты крыши, который является конструктивным элементом и отделяет два соседних этажа друг от друга. Целью настила является обеспечение ровной отделки плиты крыши и обеспечение надлежащего уклона для отвода воды.
Существует множество материалов для отделки полов.
Такие материалы, как плитка (стеклянная, керамическая), гранит, мрамор, специальные камни, дерево, деревянные ламинаты, деревянные полы, кирпичные полы и т. д.,
Читать далее
6. Двери и окна
Это проемы, предназначенные для входа или выхода пользователей/лиц в различные помещения внутри здания. Они играют важную роль в перемещении жильцов из одной комнаты в другую. Конфиденциальность пространства может поддерживаться дверями. Он обеспечивает защиту интерьера любого пространства от экстерьера.
Двери изготавливаются из многих материалов, таких как металл, дерево, древесина и т. д., и обычно помещаются в дверную раму, изготовленную из того же материала. Участок кирпичной кладки над дверями и окнами обычно опирается на перемычки, расположенные на них сверху. Поэтому в зданиях рекомендуется поддерживать высоту дверей и окон на одном уровне.
Читать далее
Окно
Это отверстия, предназначенные для циркуляции воздуха и получения естественного света внутри помещений зданий.
Окна обычно предусмотрены только на наружных стенах.
Окна могут быть прямоугольной, круглой или эллиптической формы. Окна обычно имеют стекло с обрамляющим материалом поверх него. Материалом обрамления может быть алюминий, дерево, ПВХ и т. д. В старых индийских домах люди закрывали целые окна деревянными ставнями.
Читать далее
7. Перемычки и подоконники
Перемычки представляют собой небольшие балки, устанавливаемые над проемами (окнами и дверями). Его функция заключается в обеспечении поддержки стены над проемами. Перемычки обычно изготавливаются из железобетона или дерева, чтобы воспринимать нагрузки сверху.
8. Лестницы
Вертикальный элемент, соединяющий соседние этажи здания и обеспечивающий перемещение людей и материалов с одного этажа на другой. Лестницы расположены в центре или углу здания. Лестницы бывают разных типов в зависимости от формы и используемых материалов.
Формы – изогнутые, круглые, спиральные, полукруглые, прямоугольные, квадратные, двойные спирали и т.
д.,
Материал – металл, RCC (сталь и бетон), древесина, дерево, сочетание дерева и дерева и т. д.,
9. Терраса на крыше с полом и парапетом
Самая верхняя горизонтальная часть крыши здания, которая может использоваться как терраса на крыше с отделкой пола. Резервуары для воды, солнечные батареи установлены на террасе на крыше.
Парапет – стена небольшой высоты (до 1,2 м), устанавливаемая на границах террасы крыши для защиты/безопасности пользователей.
Некоторые важные моменты, о которых следует помнить

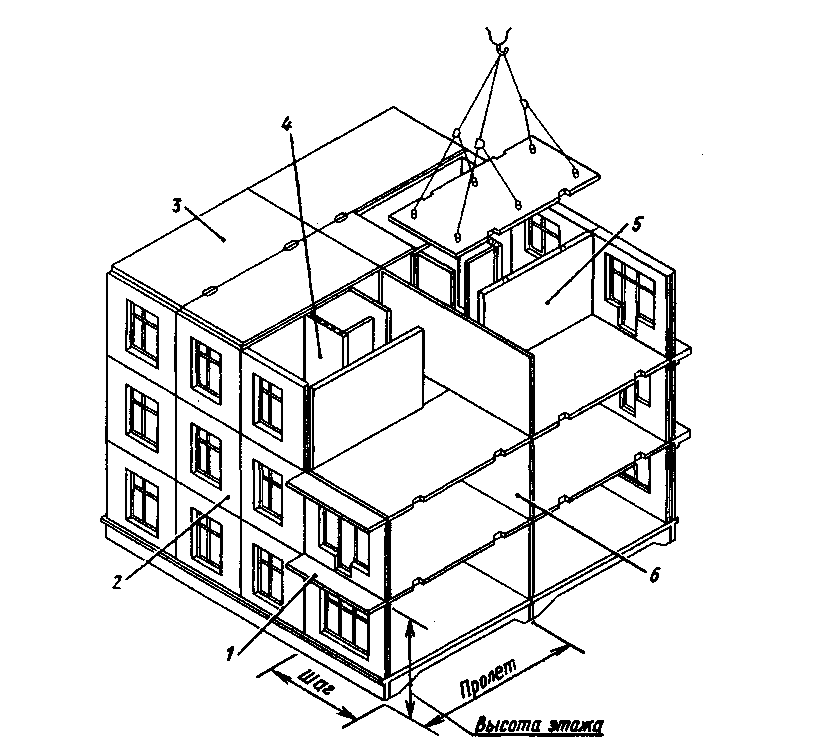

- Стены и перекрытия играют важную роль в НЕСУЩЕЙ КОНСТРУКЦИИ. Толщина стен больше, чем у стен здания из железобетона, поэтому площадь пола в несущих конструкциях минимальна. Принят ступенчатый фундамент.

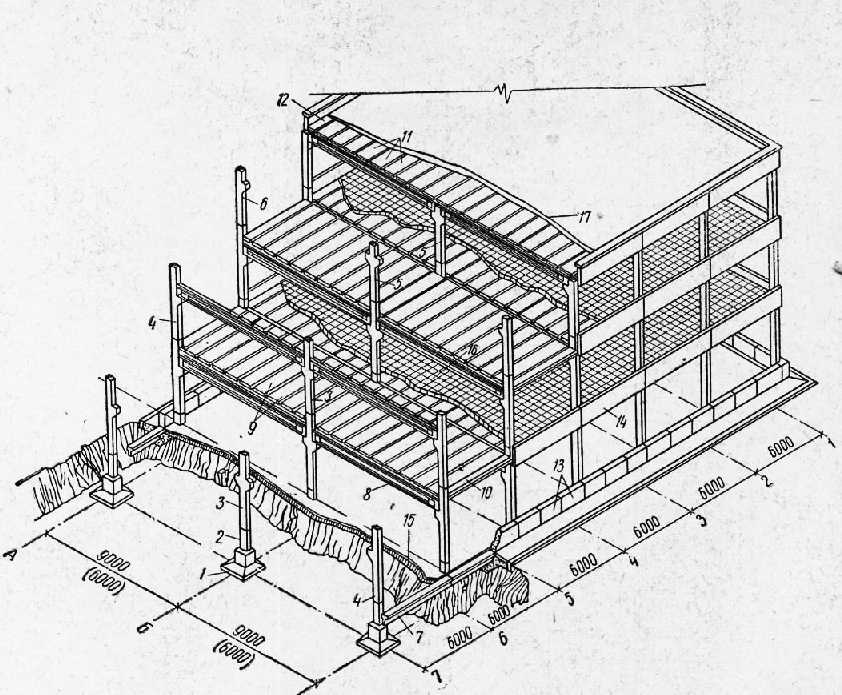

- Колонны, Балки, Перекрытия выступают в качестве важных конструктивных элементов в зданиях из железобетона. Их нельзя трогать или сносить, так как они образуют каркас железобетонной конструкции и несут всю нагрузку.
Добавить комментарий
