Конструкция заземления: Заземление. Что это такое и как его сделать.

Устройство заземления в частном доме. Из чего состоит заземление

Ежедневно люди используют для своих нужд разнообразные электрические приборы, такие как холодильник, стиральная машина, индукционная плита, микроволновая печь и др. Более того, можно уверенно сказать, что представить себе жизнь без этих приборов сегодня уже невозможно. Электрическая бытовая техника буквально заполнила наши дома благодаря развитию в последнее время различных технологий.

Однако следует помнить об опасности, которую представляют для нас электрические приборы при нарушении их изоляции. Поэтому необходимо обязательно позаботиться об устройстве заземления в частном доме, что позволит обезопасить самого себя и своих домашних от непредвиденных ситуаций.

Мало кто имеет понятие о том, что собой представляет устройство заземления, для чего оно нужно и как работает. В случаях неисправности изоляции система отводит опасный потенциал в землю, то есть при повреждении электропроводки вы останетесь в безопасности и не будете ударены током от корпуса мощного электрического прибора. Для этой цели и предназначено устройство заземления.

В соответствии с Правилами Устройства Электроустановок (ПУЭ), заземление определяется в качестве системы, в которой соединяются определенная точка электрического прибора, оборудования, установки или сети с заземляющим устройством. В данной статье поговорим о том, из чего состоит устройство заземления в частном доме и квартире.

Из чего состоит заземление в частном доме

Составляющими любой системы заземления являются два основных элемента: проводник и заземляющий контур (заземлитель). Совокупность данных элементов вместе с устройством защитного заземления и называется заземлением. Отдельно разберем каждую часть схемы. Отдельно разберем каждую часть схемы.

Устройство контура заземления

Группа связанных между собой металлических проводников расположенных в грунте образуют контур заземления. Устройство контура заземления должно выступать в качестве основного элемента системы. Элементами контура заземления являются вертикальные и горизонтальные заземлители (электроды).

Критерием, влияющим на эффективность работы всей системы, является способность данных заземлителей к рассеиванию тока. При осуществлении монтажа заземляющих элементов следует учитывать большое количество факторов, от которых напрямую зависит основной показатель эффективности заземлителей, который электрики именуют как сопротивление заземляющего контура.

Вертикальные заземлители (штыри)

Вертикальными заземлителями, или штырями, являются металлические элементы, забиваемые вглубь почвы. В качестве штырей может применяться прут из металла, диаметр которого составляет 16 и более миллиметров. Необходимо отметить, что арматуру в качестве штырей применять запрещено, ведь ее каленая поверхность может приводить к изменению распределения тока. Кроме того, каленый слой в земле характеризуется относительно быстрым разрушением.

Вторым вариантом является уголок из металла с 50-миллиметровыми полочками. Преимущество данных материалов состоит в возможности вбивания их в мягкую почву при помощи кувалды. Для более легкой возможности совершения такой процедуры, один конец делается заостренным, а на второй приваривается площадка, удары по которой наносятся гораздо легче и проще.

При определении глубины забивания штырей, учитывается глубина промерзания грунта. Штыри, выступающие в качестве заземлителей, должны находиться в грунте ниже глубины промерзания как минимум на 60-100 см. Если Ваш регион характеризуется засушливостью летнего сезона, то штыри необходимо расположить хотя бы частично во влажной почве.

Поэтому в основном применяются уголки или прут, длина которого составляет от 2 до 3 метров. Указанные размеры позволяют обеспечивать достаточную площадь соприкосновения с почвой, которая делает возможным рассеивание токов утечки.

Горизонтальные заземлители (полоса)

Горизонтальными заземлителями, или полосами, называются элементы, соединяющие все вертикальные составляющие в одну цепь. Для этих целей лучше всего использовать полосовую сталь размером 40×4 мм, но здесь может подойти и 16-миллиметровый прут или уголок. Местом расположения полосы должна быть не поверхность грунта, а специально выкопанная траншея.

Траншея является местом, где укладывается полоса, которая связывает электроды. Она должна заглубляться вниз на 0,7-0,8 метра по уровню планировочной отметки земли. Вариант с менее углубленной траншеей грозит опасностью воздействия на полосу осадков и быстрой коррозии.

Для соединения заземлителей друг с другом посредством полосы используется сварка. Затем производится вывод конца полосы на стену здания или, при возможности, ввод в здание недалеко от щитка. К полосе осуществляется приварка болта для подключения заземляющего проводника.

Соединительная полоса

Соединительная полоса является металлическим проводником, который идет от заземлителей к распределительному щиту или к защищаемому устройству. Эти цели требуют применения полосовой стали размером 40×4 мм. Для экономии и удобного выполнения поворотов и изгибов можно использовать 10-миллиметровый прут.

Чтобы легко завести металлическую полосу в распределительный щит или в дом, сначала доводят шину заземления до наружной домовой стены. На конце приваривается болт с резьбой М 10 или М12, который позволяет присоединять провод из меди сечением 6 кв.мм и более. После этого проводник заводится в распределительный щит.

Зажим для подключения проводника (только для МОДУЛЬНОГО заземления)

Появление модульных штыревых систем было зафиксировано несколько лет назад. Эти системы представляют собой комплект штырей, забиваемых на глубину до 40 метров. Т.е. получается заземлитель большой длины, уходящий на глубину. Для соединения штырей между собой используются специальные хомуты, фиксирующие их и обеспечивающие эффективное электрическое соединение.

Подключение между заземляющим проводником и штыревым заземлителем производится при помощи болтового зажима, в котором имеются разъемы под заземляющий стержень, кабель и полосу из стали.

Защита зажима от окисления и возможность ревизии

В качестве замены готовому ревизионному люку, который идет в комплекте и имеет достаточно большие размеры, может использоваться канализационная муфта. На ее нижнюю часть производится крепление фанерной заглушки с отверстием под стержень.

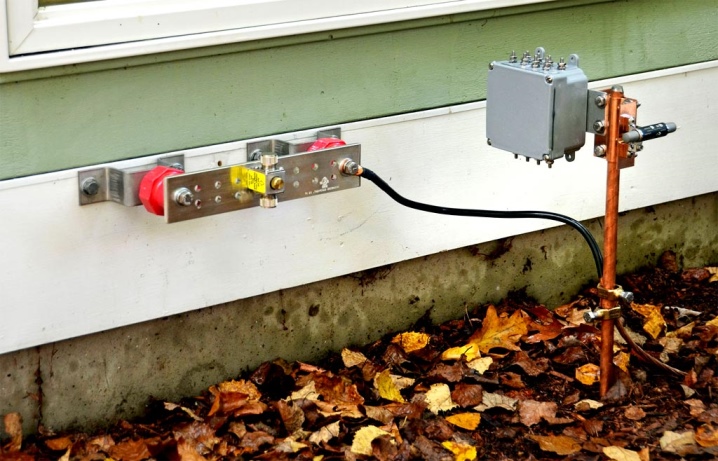

Заводим заземление в дом — соединение с электрощитом

Сделанный контур нужно соединить с электрическим щитом. Делается это посредством вывода подключенной к контуру соединительной полосы на поверхность возле фасада дома, и соединения контура с щитовой при помощи медного проводника сечением 6мм2, после приварки к полосе болта.

Болтовое соединение должно находиться на поверхности, и к нему необходимо предоставить доступ для ревизионных целей.

Шина заземления в электрощите

Шина заземления, которая устанавливается в электрощите, является обычной латунной пластиной, оснащенной отверстиями для крепления наконечников кабелей через болтовое соединение. Заземляющие провода заводятся на шину заземления от всего имеющегося оборудования.

Именно к этой шине подключаются заземляющие провода всех розеток. Вот таким является устройство заземления в частном доме.

Размеры и расстояния для заземляющих электродов

При монтаже заземления в частном доме, необходимо соблюдать обязательное условие относительно забиваемого в землю электрода. Вбиваемые в землю вертикальные электроды, из которых состоит устройство контура заземления, должны иметь длину не менее 2,5-3 метров.

В процессе забивания электрода кувалдой, будет расплющиваться та его часть, по которой наносятся удары, поэтому в конце его нужно срезать болгаркой. Следовательно, изначально необходимо выбирать трехметровую длину электрода.

Расстояние между электродами должно превышать 2,5-3 метра (обычно приравнивается к длине самих штырей).

Для чего это делается и можно ли забить несколько горизонтальных заземлителей (штырей) рядом друг возле друга? Будет ли это эффективно?

Это связано только с тем, что ток может растекаться от заземлителей, и никоим образом не зависит от формы Вашего контура – треугольной или прямой. При забивании электродов ближе, чем на 2,5 метра, все электроды будут работать практически как один. Поэтому количество забитых электродов в таком случае не будет иметь никакого значения.

Как устроено заземление в квартире

Системы заземления, используемые в современных новостройках, которые были построены после 1998 года, — являются ТN-S и ТN-С-S, с предусмотренным в них выделенным заземлением. Проводка прокладывается по системе из трех жил, которая подключена к контуру заземления.

Основная отличительная характеристика систем распределения электрического питания в новых и старых возведениях заключается в наличии или отсутствии отдельных заземляющих проводников. До 1998 года применялись ГОСТы СССР, в соответствии с которыми не предусматривалось наличие заземляющего провода в схеме. В связи с небольшим ассортиментом бытовой техники у населения, ранее отсутствовала необходимость в таком проводе.

По мере увеличения количества бытовых приборов по домам, в электросетях возводимых новостроек начали появляться отдельные проводники заземления. Они сосредоточены в распределительных щитах, которые установлены во всех подъездах.

В данном разделе рассмотрим пример, когда в многоэтажном доме имеется устройство заземления.

ВРУ (вводное распределительное устройство) дома

Схема электрического снабжения, которая используется в настоящее время, называется TN-S. Она предусматривает разведение заземляющего провода наряду с нулевым и фазовым проводом по всему зданию и прохождение его отдельно до самой подстанции, в надежное и глубокое место под землей.

Такой системой предусматривается применение кабеля из пяти жил, который заводится в вводное распределительное устройство. Окраска трех фазных проводов производится в по цветовой маркировке. Четвертый провод является нулевым, а его окраска осуществляется в синий или голубой цвет.

Пятый зеленый или желто-зеленый провод применяется в качестве заземляющего проводника. Он подключается к ГЗШ – отдельной шине, соединенной с корпусом распределительного щита.

Магистральный провод заземления

Начиная от ВРУ и заканчивая последним этажным щитом по стоякам через каждый этажный щит проходят магистральная линия электроснабжения.

Магистраль состоит их трех фаз, нулевого и заземляющего провода. В электрощите каждого этажа имеется соответствующая шина для подключения магистрали того или иного провода.

Шина заземления в этажном щите

В этажном щите ответвление магистрального заземляющего проводника выполняется на отдельную шину. Именно к этой шине подключаются все заземляющие провода каждой квартиры. Если шина PE в щите не предусмотрена к специальным клеммным колодкам.

PE проводник в квартиру

Обычно в новостройках в каждой квартире расположен свой щиток. Питание к нему поступает отдельным кабелем трех- или пяти-проводным (в зависимости от количества фаз). В составе этого кабеля имеется отдельная жила – заземляющая. С обеих сторон она подключается к шинам PE этажного и квартирного щита.

Вот так выглядит устройство заземления в квартире. Дорогие друзья надеюсь, статья была написана доступным языком для Вас. Если остались вопросы задавайте в комментариях. Буду благодарен за репост в соц.цетях.

Устройство заземления: виды и монтаж

Любой электрифицируемый объект должен иметь правильно организованную защиту электробезопасности. Такую систему позволяет создать защитное заземление. Оно отличается соединением элементов электрооборудования с устройством заземления.

Предназначение заземления состоит в недопущении влияния тока на пользователей и отводе напряжения с корпуса электрооборудования на землю. Заземление снижает потенциал между землей и электроточкой. Таким образом, минимизируется сила тока и поражение при взаимодействии с электроприборами, в которых случился пробой.

Особенности эксплуатации

Создание правильной заземляющей системы призвано решить следующие принципы:

1. Организация защиты от индукционных токов. Они могут проявляться из-за удара молнии. Причем создается электростатическая и электромагнитная индукция.
2. Создание электроцепи с низким сопротивлением при замыкании. Ток легко проходит по такой магистрали. Обеспечивается безопасность для пользователей. Если человек случайно дотронется до прибора во время пробития корпуса, не будет потенциально опасного напряжения.

Защитное заземление используется в электрической сети с напряжением:

1. Более 1 кВт. Допустимы все режимы точек обмоток источника питания переменного/постоянного тока.
2. Меньше 1 кВт:

• с постоянным током 2 проводников, когда есть изоляция обмотки источника тока;
• с переменным током двух 1-фазных проводников с изоляцией от земли, и
• с переменным током трех 3-фазных проводников с изолированием нейтрали.

Функциональность системы заземления будет на высоком уровне только при сети с изолированной нейтралью.

Виды заземлителей

В организации рабочего или защитного заземления применяют такие элементы как заземлители. Есть два вида:

• Искусственные – это конструкции из неокрашенного металла. Иногда с целью защиты от коррозии применяют защитные составы, которые не ухудшают способность проводить ток. Как пример искусственного заземления можно назвать особый токопроводящий бетон.
• Естественные – различные токопроводящие конструктивные элементы объекта и коммуникаций. Они обязательно соприкасаются с землей. Запрещено использовать как естественный заземлитель конструкции магистрали, которые могут взорваться или загореться. К примеру, газовую трубу.

При эксплуатации искусственных заземлителей важно помнить, что нужны будут прутья/пластины из металла для создания металлосвязи. Это когда верхние концы заземлителей соединяют сваркой в один элемент. Его заводят прямо в дом с помощью шины заземления, которая обеспечивает жесткость и цельность контура.

Нейтраль – что это?

Это защитный нулевой проводник. Он соединяет друг с другом нейтрали электрических установок в 3-фазных сетях.

Снижающая подстанция с трансформаторной установкой имеет собственный корпус заземления. Он включает в себя шину из стали и пруты, которые особым образом размещены в земле. От подстанции к источникам потребления в электрический щиток прокладывают 4-жильный кабель.

Когда надо получить питание от 3-фазной цепи, то должны быть подсоединение все 4 жилы. Если к ним подключена разная нагрузка, то нейтраль смещается. Для того, чтобы этого не допустить, применяется нулевой проводник. Благодаря нему нагрузка распределяется одинаково на все фазы.

Проводники PE и PEN – что это?

PEN проводник совмещает функции нулевого рабочего и нулевого защитного проводника. он проходит от подстанции и у потребителя делится на N и PE проводники.

PE представляет собой защитное заземление. Он применяется, к примеру, в розетках с заземлением. Такой проводник используется для техники с напряжением меньше 1 кВт.

Такое заземлением отвечает за постоянное соединение наружных и открытых деталей. В результате ток стекает на землю.

PEN проводник нашел свое применение при эксплуатации системы типа TN-C.

Виды систем искусственного заземления

Разновидности заземления
S	Раздельное применение проводов
C	Объединение функций нулевого и функционального защитного провода
I	Изоляция
N	Подключение проводника к нейтрали
N	Заземление



Существуют следующие искусственные виды заземления:

• IT;
• TT;
• TNC-S;
• TN-C;
• TN-S.

Системы с глухозаземленной нейтралью системы заземления TN

Они предполагают наличие глухо заземленной нейтрали и подключение к ней всех элементов сети, которые проводят энергию. Подсоединение осуществляют с применением нулевых проводников.

Корпуса и щиты оборудования, электрические шкафы подключают к PEN проводнику. Это обеспечивает короткое замыкание при пробитии корпуса. В итоге защитные автоматы обесточивают электросеть, которая идет на проблемный участок. Тем самым предупреждается поражение током людей.

TT

Система обеспечивает высокий уровень безопасности и подходит для электрических станций с минимальным техническим состоянием. К примеру, там, где есть оголенные провода, в электрических установках на закрепленных опорах либо открытом воздухе.

Монтируется система по схеме 4 проводников:

• ноль совмещает функции защитного и рабочего проводников;
• 3 фазы, которые подают напряжение и смещаются между собой под углом 120 градусов.

Система выделяется защитой от короткого замыкания, высокой стойкостью к деформации провода и возможностью эксплуатации на электрических установках высокого напряжения.

К минусам относится невозможность отслеживать фазы короткого замыкания и сложная организация защиты от молний.

TN-S

Она оснащена двумя нулевыми проводами – один выступает как защита, другой как нейтральный проводник, который подключен к глухо заземленной нейтрали. Это самая эффективная и безопасная система. Принцип работы заключается в применении только ноля и одну фазу для подачи рабочего напряжения. Разводку выполняют 3-жильным проводом, одну жилу используют как ноль и подсоединяют к вводному проводу.

TN-C

В PEN проводник объединены нулевой и защитный проводники на протяжении всей системы. Плюсом такой системы считается легкий монтаж. Не нужно особых денежных затрат и усилий, установленных воздушных и кабельных линий. Но есть и минусы. Может появиться линейное напряжение на корпусе электроустановки при обрыве цепи. Есть большой риск получения удара током и потери заземления при повреждении токопроводящего устройства. Система может защитить лишь от короткого замыкания.

TN-C-S

Это комбинированная система, в которой проводники PE и N на выходе от источника питания соединение в едином проводнике. На входе в объект присоединяют защитный PE проводник. В своде ПУЭ прописано, что для частного дома рекомендуется в качестве основной именно эта система. Она надежнее и проще в организации.

Системы с изолированной нейтралью

3-фазная система используется в процессе передачи и распределения тока на потребителей. Это позволяет организовать равномерное симметричное распределение нагрузки. Система формирует режим, который предполагает применение генераторов и трансформаторной будки. У их нейтрали нет заземляющей защиты.

Изолированная нейтраль используется при соединении вторичных обмоток трансформаторов при отсутствии питания при авариях и по схеме треугольника. Это замещающая сеть. Изолированная нейтраль помогает пробивать изоляционное покрытие при замыкании и образованию замыкания на других фазах.

IT

Система отвечает за заземление через высокий уровень сопротивления. Она имеет нейтраль. Наружные элементы из материалов, которые проводят ток, заземляются. Преимуществами считаются маленькие показатели утечки тока при однофазном коротком замыкании. Установка с такой системой способна работать долго даже при авариях. Между потенциалами нет разности.

Однако защита не сработает при замыкании на землю. Повышается риск поражения током при контакте со второй фазой установки.

Расчет значений главных элементов заземления

Подробные расчеты помогают спроектировать чертеж заземления объекта. Устройство, которое смонтировано согласно расчетным данным заземления, помогает обеспечить максимально эффективную эксплуатацию всей защиты.

В основе вычислений лежат допустимые значения прикосновения и напряжении шага. На этом основании высчитывается количество и размер заземлителей и принцип их организации.

Расчеты делают, основываясь на следующих данных:

• Описание оборудования – главные элементы конструкции, вид монтажа, рабочее напряжение, варианты заземления нейтрали.
• Форма заземлителей. Это нужно для того, чтобы определить нужную глубину закладки электродов.
• Данные об исследованиях по замерам удельного грунтового сопротивления на территории. Также принимают во внимание сведения климата в области, где организуется система.
• Данные о подходящем естественном заземлении. Нужная информация о реальных показателях растекания тока. Их получают, проводя специальные измерения.
• Итоги типовых подсчетов расчетного замыкания на земле.
• Показатели нормативных стандартов допустимых параметров напряжения согласно ПУЭ.
• Значения сопротивления промерзания грунтового слоя посезонно, во время промерзания, высыхания. Показатели нужны для расчета заземлителей, находящихся в однородных условиях.
• Сведения потенциалов, наведенных на электроды. Они нужны при установке сложных многокомпонентных заземлителей. Используется информация о сопротивлении всех грунтовых слоев.

Устройство заземляющего контура

Заземляющая система включает в себя:

1. Заземляющие штыри.
2. Полосовой металл.
3. Заземляющие проводники.

Заземляющие штыри

Он представляет собой группу электродов из обычной или нержавеющей стали, или проводников, которые соединены друг с другом. Их размещают в земле по вертикали рядом с объектом.

В зависимости от защищаемого объекта для заземляющего контура используют:

• круглую сталь диаметром 16-18 мм;
• уголки 5*5*0.5 см.

Их вбивают в землю на 3 метра. Затем элементы между собой сваривают полосой 0.4*4 см и выводят ее к области подсоединения общей заземляющей системы.

Разновидности

От удобства установки во многом зависит геометрия заземляющего контура. Это может быть любая геометрическая фигура, но есть две основные:

• Треугольник. Самый часто используемый контур. В землю вбивают 3 стержня на расстоянии не меньше 3 метров. Но если места на участке нет, дистанция может быть меньше. В итоге должен быть треугольник с разными сторонами.
• Линия. Ее используют в тех местах, где нет пространства для первого варианта. Этот вариант удобен тем, что можно закопать стержни вдоль стены здания или ограждения. Можно использовать любое количество электродов. Чем их будет больше, тем выше показатели сопротивления.

Заземление представляет собой комплексную систему, в которой все взаимосвязано и все этапы оказывают влияние на надежность эксплуатации объекта. Главная задача при ее организации состоит в выборе конфигурации заземлителей.

Заземление: понимание основ построения фундамента электрической системы сооружения | NFPA

NFPA Today — 27 сентября 2021 г.

Назад на целевую страницу блогов

Заземление — это термин, с которым хорошо знакомы и часто используют электрики, инженеры-электрики или руководители объектов, но что он означает? Первоначальная мысль заключается в том, что это просто подключение заземляющего проводника к земле. Проще говоря, это правильно, но это нечто большее. Во-первых, мы должны понять, что такое заземление, чтобы можно было установить правильную систему заземления.

Заземление или заземление, как определено в редакции NFPA 70® 2020 г., Национальный электротехнический кодекс ® (NEC®), ст. 100, соединяется с землей или с проводящим телом, которое расширяет соединение с землей. Итак, я уверен, что многие из вас думают, просто воткните провод в землю и назовите это хорошим, верно? Не совсем. Сначала должен быть создан эффективный путь тока замыкания на землю, чтобы обеспечить безопасную электрическую систему. В основном, это создание низкоимпедансного электропроводящего тракта, облегчающего работу устройства защиты от перегрузки по току. Этот путь должен быть способен безопасно проводить максимальный ток замыкания на землю, который может быть наложен на него из любой точки системы электропроводки, где может произойти замыкание на землю. Земля сама по себе не считается эффективным путем тока замыкания на землю, поэтому недостаточно воткнуть провод в землю.

Заземление является основой электрической системы здания или сооружения. Согласно 250.20 (B) NEC 2020, системы переменного тока (AC) от 50 до 1000 вольт должны быть заземлены, что означает заземление. Это достигается за счет правильно установленной системы заземляющих электродов. Наличие надежной системы заземляющих электродов стабилизирует напряжение и помогает устранять замыкания на землю. В разделе 250.50 NEC 2020 года дается описание системы заземляющих электродов, а в разделе 250.52 перечислены утвержденные заземляющие электроды. Некоторые из наиболее эффективных заземляющих электродов для зданий и сооружений:

• Металлическая подземная водопроводная труба
• Металлические заглубленные опорные конструкции
• Электрод в бетонном корпусе (также известный как «заземление нижнего колонтитула» или «заземление Ufer»).
• Кольцо заземления

Система заземляющих электродов представляет собой соединение с землей посредством требуемых заземляющих электродов. Затем заземляющие электроды снова подключаются к электросети здания через проводник заземляющего электрода (GEC). GEC при обслуживании здания или сооружения подключается к нулевой шине внутри электротехнического оборудования рядом с заземленным (нейтральным) проводником. Нейтральная шина соединяется (подключается) к корпусу сервисного оборудования через главную соединительную перемычку, которая, в свою очередь, создает эффективный путь тока замыкания на землю для электрической системы.

Но как только будет установлен эффективный путь тока замыкания на землю на землю, что тогда? Как будет производиться заземление электрооборудования, находящегося в зданиях и сооружениях? Это через заземляющий проводник оборудования ответвленной цепи (EGC). EGC бывают разных размеров, типов и материалов, как указано в NEC 2020, раздел 250.118. Вот некоторые из них:

• Медные, алюминиевые или покрытые медью алюминиевые проводники
• Жесткий металлический рукав (RMC)
• Промежуточный металлический рукав (IMC)
• Электрические металлические трубки (EMT)

Часто EGC представляют собой систему каналов, RMC, IMC или EMT. Эти типы EGC соединяются друг с другом и с корпусом оборудования с помощью ряда перечисленных установочных винтов или компрессионных муфт и соединителей. В большинстве соединителей используются стопорные гайки или соединительные втулки для соединения с электрическим оборудованием или корпусами. Там, где используются соединительные втулки, требуется дополнительный проводник, называемый перемычкой для соединения оборудования, который требуется для завершения соединения с корпусом, нейтральной шиной или шиной EGC. Это помогает завершить эффективный путь тока замыкания на землю. Использование проходного изолятора с соединительными перемычками оборудования может быть более подвержено человеческим ошибкам или механическим повреждениям, поэтому путь эффективного тока замыкания на землю может быть не таким надежным. EGC, которые представляют собой электрические проводники, такие как медные, алюминиевые или покрытые медью алюминиевые проводники, могут быть более эффективными благодаря прямому подключению к электрическому оборудованию, корпусу, нулевой шине или шине EGC. Вероятность отказа этого типа EGC меньше из-за меньшего количества точек соединения.

Как правило, при установке EGC утвержденный EGC должен располагаться в пределах того же кабельного канала, траншеи, кабеля или шнура от электросети или вспомогательной панели, что и проводники питающей или ответвленной цепи, обеспечивающие питание электрооборудования. С точки зрения электробезопасности и принимая во внимание стандарт NFPA 70E®, по электробезопасности на рабочем месте ® , раздел 120.5(8), там, где существует вероятность наведенного напряжения, все проводники и части цепей должны быть заземлены перед касаясь их. Это один из возможных шагов для создания электробезопасных условий труда (ESWC), поэтому слабый или нефункционирующий EGC затруднит или сделает невозможным создание ESWC при возникновении необходимости замены или обслуживания электрооборудования.

Чтобы узнать больше о правильном склеивании, внимательно изучите ст. 250 НЭК 2020 года. Наш новейший информационный бюллетень по заземлению и соединению также будет полезным ресурсом. Загрузите его здесь.

Отсутствие эффективного пути тока замыкания на землю через надлежащее заземление может помешать правильной работе устройств защиты от перегрузки по току и, следовательно, неэффективному устранению замыкания на землю, что может привести к поражению электрическим током, поражению электрическим током или дуговому разряду. Создавая эффективную цепь тока замыкания на землю, вы не только правильно выполняете работу, но и защищаете себя и других.

NFPA 70 Национальный электротехнический кодекс® (NEC®) теперь доступен в NFPA LiNK™ , платформе для предоставления информации ассоциации с кодами и стандартами NFPA, дополнительным контентом и наглядными пособиями по строительству, электротехнике и быту. специалистов по безопасности и практиков. Узнайте больше по телефону nfpa.org/LiNK .

Важное примечание: Любое мнение, выраженное в этой колонке (блог, статья), является мнением автора и не обязательно отражает официальную позицию NFPA или ее технических комитетов. Кроме того, эта статья не предназначена и не должна использоваться для предоставления профессиональных консультаций или услуг.

ТЕМЫ:

• Электрический

Загрузите наш информационный бюллетень по заземлению и соединению

Скачать сейчас

Дин Остин

Старший специалист по электрике

Подробнее Дин Остин

Связанные статьи

21 ДЕКАБРЯ 2022 ГОДА

Основы электрооборудования, часть 2

08 ДЕКАБРЯ 2022 ГОДА

Лучшее понимание NFPA 70E: создание программы электробезопасности (часть 9)– Планирование безопасности)

30 НОЯБРЯ 2022 ГОДА

Основы электрооборудования, часть 1

28 НОЯБРЯ 2022 ГОДА

Пожарная безопасность электромобилей и других современных транспортных средств в парковочных сооружениях

21 НОЯБРЯ 2022 ГОДА

NFPA 70®, Национальный электротехнический кодекс® (NEC®), теперь используется во всех 50 штатах

15 НОЯБРЯ 2022 ГОДА

Лучшее понимание NFPA 70E: создание программы электробезопасности (часть 8 — осведомленность)

Оборудование и конструкция: Заземление и соединение в отдельных зданиях или сооружениях

Несколько зданий или сооружений на одном и том же участке снабжаются единым автономным электроснабжением, а отдельные здания на участке питаются от фидеров. Служба также может напрямую снабжать одно из зданий, а фидеры или ответвления снабжать другие здания от этого обслуживающего оборудования. Особые правила заземления и соединения применяются к отдельным зданиям или сооружениям, питаемым фидерами или ответвленными цепями. Требования изложены в части III Национального электротехнического кодекса (NEC), статья 250, а именно 250.32.

Раздел 250.32(A) требует наличия системы заземляющих электродов в соответствии с Частью III Статьи 250. Это означает, что требования к заземляющим электродам, изложенные в 250.50, должны применяться к отдельным зданиям или сооружениям, питаемым от фидеров или параллельных цепей. Если какой-либо из заземляющих электродов, указанных в 250.52(A), присутствует (существует) в обслуживаемом здании или сооружении, они должны быть соединены вместе для образования системы заземляющих электродов. Сюда входят электроды водопроводных труб, заглубленные металлические опорные конструкции, которые квалифицируются как электроды, электроды в бетонном корпусе и т. д. Если электродов нет, их необходимо установить. Исключение из требования к заземляющему электроду в 250.32 (A) применяется к зданию или сооружению, которое питается от одной ответвленной цепи, индивидуальной или многопроводной, которая включает заземляющий проводник оборудования.

Для последовательного применения NEC важно проводить различие между зданием, конструкцией и оборудованием. Определение «сооружения» было пересмотрено в NEC 2017 года как «то, что построено или сооружено, кроме оборудования». В определениях уточняется, что все здания являются строениями, но не все строения являются зданиями. Например, дом — это здание, а рекламный щит — это строение.

Другим важным фактором для понимания является разница между оборудованием и структурой. Например, двигатель или наземный кондиционер относятся к оборудованию, подпадающему под действие главы 4 NEC. При установке на открытом воздухе они обычно крепятся к бетонной подушке или основанию. Бетонный фундамент – это конструкция, на которой монтируется оборудование. Это не превращает комбинацию оборудования и фундамента в структуру и, таким образом, не требует наличия заземляющего электрода. Строятся конструкции. Любой заземляющий электрод в этих типах установок оборудования, скорее всего, является вспомогательным заземляющим электродом и, следовательно, не является обязательным.

Другим примером является светильник для парковки, установленный на столбе. Светильник и опора являются оборудованием, подпадающим под действие статьи 410 NEC, а бетонное основание представляет собой конструкцию, на которой монтируется оборудование. Основное различие между оборудованием и конструкцией состоит в том, что конструкции строятся, как указано в определении, в то время как оборудование обычно производится или изготавливается на объекте и доставляется на площадку для установки. Важно проводить различие между оборудованием и конструкциями, чтобы эффективно определять, когда в соответствии с 250.32(A) требуется заземляющий электрод, а когда это возможно в соответствии с 250. 54.

В соответствии с 250.32(B)(1) фидерная или ответвленная цепь, питающая отдельное здание или сооружение, как правило, должна иметь заземляющий провод оборудования (EGC). EGC может быть проводным или любым методом проводки, предусмотренным в Разделе 250.118, который квалифицируется как EGC. Если EGC представляет собой проводной тип, его размеры должны соответствовать 250.122. Исключение № 1 позволяет использовать заземленную (как правило, нейтральную) жилу фидеров или ответвлений для заземления отдельных зданий или сооружений при определенных и нормативных условиях. Во-первых, ЭГК не включается в цепь, питающую отдельное здание или сооружение. Во-вторых, между источником питания и пунктом назначения в обслуживаемом здании или сооружении отсутствуют непрерывные металлические пути.

Наконец, отсутствует защита от замыканий на землю оборудования, установленного на стороне питания фидера. Это исключение относится только к существующим системам электропроводки помещений. Для существующих систем, в которых таким образом используется заземленный проводник, размер проводника не должен быть меньше размеров, требуемых в 250. 122 или 220.61, в зависимости от обстоятельств. Исключение № 2 позволяет использовать заземляющий провод способом, указанным в 250.32(A)(1). Исключение № 2.

Раздел 250.104 содержит новые требования к соединению металлических водопроводных систем и других металлических трубопроводов, установленных или прикрепленных к к зданию или сооружению, запитанному фидерами или ответвленными цепями. Размер соединительной перемычки для металлических водопроводных труб и соединенных между собой строительной стали не должен быть меньше размеров, указанных в таблице 250.102(C)(1), а не в таблице 250.66.

Особые правила заземления и соединения применяются к отдельным зданиям или сооружениям, питаемым от фидера(ов) или ответвленной(ых) цепи(ей). В таких зданиях или сооружениях, как правило, требуется заземляющий электрод, если только здание или сооружение не питается от одной ответвленной цепи и не отвечает требованиям исключения к 250.32(А). Понимание того, что представляет собой оборудование, по сравнению с тем, что квалифицируется как здание или сооружение, помогает пользователям Кодекса определить требования к заземляющим электродам или вариант установки вспомогательного заземляющего электрода.
