Конденсатор постоянного тока

На рис. После включения цепи вольтметр, включенный в цепь, покажет полное напряжение генератора. Стрелка амперметра установится на нуле — ток через изоляцию конденсатора протекать не может.

Но проследим внимательно за стрелкой амперметра при включении незаряженного конденсатора. Если амперметр достаточно чувствителен, а емкость конденсатора велика, то нетрудно обнаружить колебание стрелки: сразу после включения стрелка сойдет с нуля, а затем быстро вернется в исходное положение.

Цепь электрического генератора, содержащая конденсатор Этот опыт показывает, что при включении конденсатора при его зарядке в цепи протекал ток — в ней происходило передвижение зарядов: электроны с пластины, присоединенной к положительному полюсу источника, перешли на пластину, присоединенную к отрицательному полюсу. Как только конденсатор зарядится, движение зарядов прекращается.

Отключая генератор и повторно замыкая его на конденсатор, мы уже не обнаружим движения стрелки: конденсатор остается заряженным, и при повторном включении движения зарядов в цепи не происходит. Для того чтобы вновь наблюдать отклонение стрелки, нужно замыкать генератор на разряженный конденсатор. С этой целью, предварительно отключив генератор, замкнем пластины конденсатора проволокой, при этом между зажимами конденсатора и подносимой к ним проволокой проскочит искра, тем самым легко убедиться, что при разряде конденсатора в его цепи опять протекал ток.

Если замыкание проволокой произвести так, чтобы путь зарядов проходил через амперметр, то легко увидеть, что его стрелка кратковременно отклонится. Отклонение стрелки теперь должно происходить, конечно, в другую сторону. После разряда конденсатора можно повторить первый опыт — стрелка амперметра вновь покажет, что в цепи конденсатора передвигаются электрические заряды проходит ток.

Попытаемся вычислить ток, протекающий в проводах, присоединенных к конденсатору. Если за промежуток времени напряжение конденсатора увеличивается на , то, значит, за это же время его заряд увеличится на т. Предположим, что напряжение на конденсаторе емкостью возросло на 50 В за время в одну десятую долю секунды.

В таком случае за это же время заряд положительной пластины конденсатора увеличился на Но для того чтобы такой заряд прошел по проводам за время с, нужно, чтобы по ним протекал средний ток Заряд конденсатора через резистор. Представим себе, что генератор с постоянным напряжением замыкается через резистор с сопротивлением на незаряженный конденсатор емкостью рис.

В начальный момент, пока еще конденсатор не заряжен, его напряжение равно нулю. Значит все напряжение источника приходится на сопротивление R. А это значит, что по закону Ома в цепи будет протекать ток С течением времени, напротив, конденсатор зарядится, его напряжение будет равно напряжению генератора, в цепи не будет тока, на резисторе не будет никакого напряжения.

Эти графики построены в предположении, что конденсатор емкостью мкФ заряжается от источника постоянного напряжения В через сопротивление 10 Ом. В этом случае заряд происходит очень медленно. Если бы емкость составила всего 1 мкФ, а сопротивление 1 Ом, все происходило бы в миллион раз скорее. Для того чтобы приведенные графики оказались пригодными и для второго случая, нужно считать, что время выражено не в секундах, а в миллионных долях секунды в общем случае при любых R и С указанные на графике значения времени следует умножить на произведение С и Я.

Если напряжение источника остается В, то значения тока должны быть увеличены в 10 раз. Например, в начальный момент будет протекать ток не 10 мА, а А. Длительность и характер процесса не зависят от напряжения источника; б — разряд конденсатора С через резистор сопротивлением R.

Слева показана электрическая схема. После заряда конденсатор отключается. Справа показано, как изменяются ток и напряжение конденсатора с течением времени. Графики построены для случая. Уменьшение емкости и сопротивления до значений и 1 Ом увеличило бы скорость разряда в миллион раз. Начальное; значение тока при неизменности начального напряжения при этом возросло бы в 10 раз и составило бы А вместо 10 мА.

При других значениях R и С время, показанное на графике, нужно умножить на произведение При этом заряд конденсатора должен быть равен Поставим такой вопрос: как скоро заряд в одну сотую кулона может быть сообщен конденсатору? Если бы в цепи ток не уменьшался, а оставался равным т. Но сообразим, может ли долго протекать такой ток, как Если бы такой ток протекал четверть секунды, он уже сообщил бы конденсатору четверть полного заряда, а значит, поднял бы его напряжение до четверти от полных В.

Но когда напряжение конденсатора возрастет до 25 В, ток должен уменьшиться до 7,5 мА. В самом деле, если напряжение генератора В, а напряжение на конденсаторе 25 В, то разность между ними приходится на резистор. Опять же по закону Ома Но такой ток будет заряжать конденсатор медленнее, чем его заряжал ток в 10 мА.

Из приведенного рассуждения ясно, что: нарастание напряжения на конденсаторе будет происходить, постепенно замедляясь; ток, достигнув наибольшего значения в начальный момент, потом постепенно уменьшится; чем больше емкость больше заряд и чем больше сопротивление цепи, тем медленнее происходит заряд конденсатора.

Разряд конденсатора на резистор. Если отключить генератор и через резистор с сопротивлением R замкнуть пластины конденсатора, начнется процесс его разряда. Энергия электрического поля в конденсаторе. Заряженный конденсатор обладает определенным запасом энергии, заключенной в его электрическом поле. Об этом можно судить по тому, что заряженный конденсатор, отключенный от сети, способен некоторое время поддерживать электрический ток — об этом можно судить и по искре, наблюдаемой при разряде конденсаторов.

Энергия, заключенная в конденсаторе, подводится к нему в то время, когда он заряжается от генератора. В самом деле, во время его заряда в цепи течет ток и к его зажимам приложено напряжение, а это значит, что ему сообщается энергия. Полное количество энергии, запасенной конденсатором, может быть выражено формулой Энергия равна половине квадрата напряжения, умноженного на емкость.

Если напряжение выражено в вольтах, а емкость — в фарадах, то энергия окажется выраженной в джоулях. Так, энергия, запасенная в конденсаторе емкостью мкФ при напряжении В, Это, конечно, не очень большая энергия такая энергия поглощается лампочкой 50 Вт за каждую секунду.

Но если конденсатор быстро разряжается скажем, за одну тысячную долю секунды , то мощность происходящего разряда энергии, конечно, очень велика: Поэтому понятно, что при разряде большого конденсатора звук похож на выстрел. Быстрым разрядом энергии, запасенной в конденсаторе, иногда пользуются для сварки маленьких металлических изделий. При разряде конденсатора на резистор энергия, заключавшаяся в электрическом конденсаторе, переходит в тепло нагреваемого резистора.

Применение конденсаторов. Применения конденсаторов в электротехнике очень разнообразны. Рассмотрим здесь некоторые из них. Конденсаторы широко применяют для целей изоляции двух цепей по постоянному напряжению при сохранении связи между ними на переменном токе.

Конденсаторы изолируют постоянное напряжение, не пропуская постоянный ток. В то же время малейшее изменение напряжения изменяет их заряд и, следовательно, пропускает через них соответствующий переменный ток рис. На входе схемы между точками а и б приложено постоянное напряжение и маленькое, изменяющееся во времени напряжение — его форма Соответствует передаваемому сигналу. Конденсатор не пропускает постоянный ток соответствующий. Маленькое изменяющееся напряжение А и меняет заряд конденсатора.

Протекающий зарядный ток создает падение напряжения на большом сопротивлении цепи. Это падение напряжения очень близко к значению переменного напряжения Таким образом, напряжение на выходе схемы между точками в и г приблизительно равно 2. На свойствах конденсатора пропускать ток под действием изменяющегося напряжения и не пропускать ток под действием постоянного напряжения основаны сглаживающие устройства фильтры, не пропускающие переменное напряжение.

На выходе схемы напряжение сглажено — оно близко к постоянному. Еще более сильное сглаживание можно получить, включая вместо резисторов индуктивные катушки L. Сглаживающее устройство, содержащее R и С.

Колебания напряжения на входе схемы не передаются на выход. Напряжение на выходе близко к постоянному Как было показано в гл. Такое сглаживающее устройство показано на рис. Сглаживающее устройство, содержащее L и С. На вход подано напряжение, заметно колеблющееся во времени. Напряжение на нагрузке почти постоянно Ток от батареи проходит через первичную обмотку катушки. В нужный момент он прерывается специальными подвижными контактами.

Быстрое изменение тока наводит ЭДС взаимоиндукции во вторичной обмотке катушки. Число витков вторичной обмотки очень велико, и разрыв тока производится быстро.

Поэтому ЭДС, наводимая во вторичной обмотке, может достигать 10—12 тыс. Прерывание контакта происходит очень часто: так, в четырехцилиндровом двигателе один разрыв контактов происходит за каждый оборот двигателя.

На схеме на рис. Объясним его назначение. При отсутствии конденсатора разрыв цепи сопровождался бы образованием искры между контактами прерывателя. Схема цепи, служащей для электрического зажигания горючей смеси в цилиндрах автомобильного двигателя: — прерыватель. Внизу показан разрез цилиндра с поршнем, над которым смесь воздуха с бензином воспламеняется электрической искрой, проскакивающей между электродами свечи Не говоря уже о том, что часто появляющаяся искра быстро привела бы к износу контактов, наличие искры препятствует резкому разрыву тока: ток, после того как контакты разойдутся, еще остается замкнутым через искру и лишь постепенно спадает до нуля.

Если между контактами прерывателя включен конденсатор как это показано на рис. Когда контакты начинают расходиться, цепь тока не разрывается — ток замыкается через еще не заряженный конденсатор.

Но конденсатор быстро заряжается, и дальнейшее протекание тока оказывается невозможным. Напряжение на заряженном конденсаторе может намного превысить 12 В, так как уменьшение тока в первичной обмотке катушки наводит в ней большую ЭДС самоиндукции.

Несмотря на это между контактами прерывателя искра уже не возникает, так как к этому моменту контакты прерывателя успевают достаточно далеко отойти один от другого. Когда контакты прерывателя вновь замкнутся, конденсатор быстро разрядится и будет готов к работе при новом разрыве контактов. Таким образом, конденсатор предохраняет контакты от обгорания и улучшает работу системы зажигания.

Его назначение станет ясным после того, как мы рассмотрим электрические колебания в системе индуктивность — конденсатор. Разряд конденсатора на индуктивность. В такой цепи возникают электрические колебания см. Оно рассмотрено в гл. О применении конденсаторов в колебательных контурах генераторов рассказано в гл. Эти применения конденсаторов основаны на электрических колебаниях в системе LC индуктивность и емкость.

Электрические колебания.

§52. Конденсаторы, их назначение и устройство

Регистрация Вход. Ответы Mail. Вопросы — лидеры Магнитный воин -какие силы стоят за эффектом Джанибекова? Решите задачу по физике 1 ставка. Какая польза народному хозяйству от астрономии и теории эволюции?

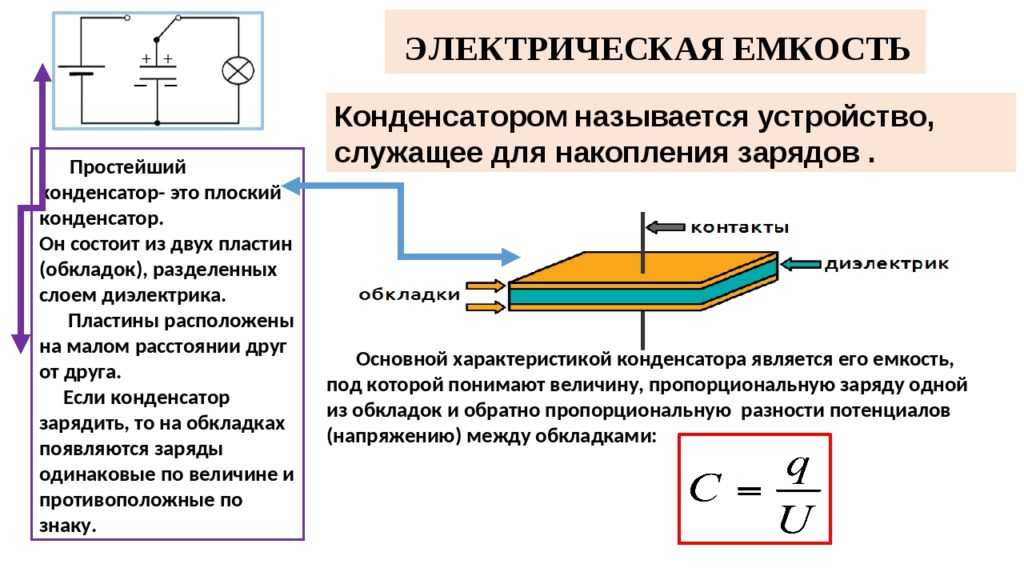

Поскольку между пластинами изолятор, не проводящий постоянный электрический ток, то зачем бы нам конденсатор в цепи постоянного тока? Рис.

Конденсатор в цепи постоянного тока

Конденсаторы постоянного тока, также известные как конденсаторы постоянного тока. Конденсаторы постоянного тока являются одним из типов пассивных компонентов. Поддерживающие конденсаторы постоянного тока, в основном, с использованием полипропиленовых пленочных поддерживающих конденсаторов постоянного тока, которые имеют высокое выдерживаемое напряжение, высокое сопротивление по току, низкий импеданс, низкую индуктивность, небольшую потерю емкости, небольшой ток утечки, хорошие температурные характеристики, быструю скорость зарядки и разрядки, а также длительный срок службы жизнь. Длительный около часов , хорошая безопасность и взрывозащищенная стабильность, а также простота установки без полярности. Широко используется в индустрии силовой электроники. После испытания: UR следует применять в течение 30 минут, от 24 до 48 часов до измерения. Поглотите пульсирующий ток высокой амплитуды от инвертора к DC-Link, чтобы он не генерировал пульсирующее напряжение высокой амплитуды на импедансе DC-Link, чтобы вызвать колебания напряжения на шине постоянного тока. Держите его в допустимых пределах. Номинальная емкость, номинальное напряжение, номинальный пульсационный ток и таблица размеров корпуса.

Конденсатор в цепи постоянного тока

Конденсаторы — это электрические накопители заряда, электронные пассивные компоненты, применяющиеся во всех электронных, радиотехнических конструкциях. Различные типы конденсаторов отличаются между собой конструктивным диэлектриком, что сказывается на области их применения, и схематическим предписанием в те или иные конструктивные приложения. При выборе и покупке компонента необходимо учитывать его основные характеристики, такие как, емкость, рабочее напряжение и тип конденсатора, а так же, конструктивное исполнение, выводной или чип-конденсатор, элемент поверхностного монтажа. Именно чип-конденсаторы являются лидерами производства таких компаний, как Epcos и Murata , совершенствующие конструктивные новации микроэлектроники.

На рис. После включения цепи вольтметр, включенный в цепь, покажет полное напряжение генератора.

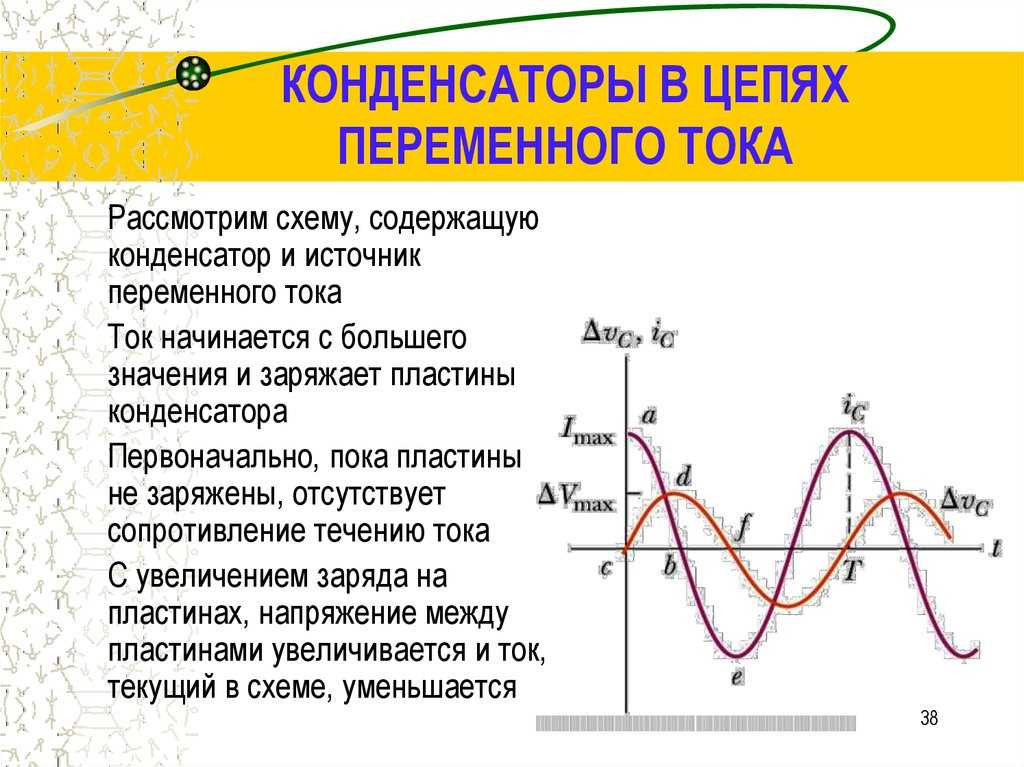

Конденсатор в цепи постоянного и переменного тока

Конденсатор является пассивным электронным компонентом. В чем же отличие между конденсаторами переменного тока и постоянного? Полярность определяет различие конденсаторов постоянного тока и переменного. Многие конденсаторы с оксидным диэлектриком электролитические. При обратной полярности напряжения электролитические конденсаторы обычно выходят из строя из-за химического разрушения диэлектрика с последующим увеличением тока, вскипанием электролита внутри и, как следствие, с вероятностью взрыва корпуса.

Вы точно человек?

Конденсатор является пассивным электронным компонентом. Ёмкость конденсатора измеряется в фарадах. Первые конденсаторы, состоящие из двух проводников, разделенных непроводником диэлектриком , упоминаемые обычно как конденсатор Эпинуса или электрический лист, были созданы ещё раньше [3]. Конденсатор является пассивным электронным компонентом [4]. В простейшем варианте конструкция состоит из двух электродов в форме пластин называемых обкладками , разделённых диэлектриком , толщина которого мала по сравнению с размерами обкладок см. Практически применяемые конденсаторы имеют много слоёв диэлектрика и многослойные электроды, или ленты чередующихся диэлектрика и электродов, свёрнутые в цилиндр или параллелепипед со скруглёнными четырьмя рёбрами из-за намотки.

Высоковольтные конденсаторы постоянного тока торговой марки Lifasa серии HVDC предназначены для использования в источниках питания.

Конденсатор в электрической цепи

Последний раз редактировалось profrotter Убрал лишний мягкий знак в «зарядиться». Здравствуйте, уважаемые форумчане. Хочу понять, как будет вести себя конденсатор в цепи постоянного тока.

Как работает конденсатор. Емкость конденсатора.

ВИДЕО ПО ТЕМЕ: Y конденсатор, зачем он нужен и как выбрать правильный

На практике же, все выпускаемые конденсаторы представляют собой многослойные рулоны лент электродов в форме цилиндра или параллелепипеда, разделенных между собой слоями диэлектрика. По принципу работы он схож с батарейкой только на первый взгляд, но все же он сильно отличается от него по принципу и скорости заряда-разряда, максимальной емкости. Заряд конденсатора. В момент подключения к источнику питания оказывается больше всего места на электродах, поэтому и ток будет зарядки максимальным, но по мере накопления заряда, ток будет уменьшаться и пропадет полностью после полного заряда.

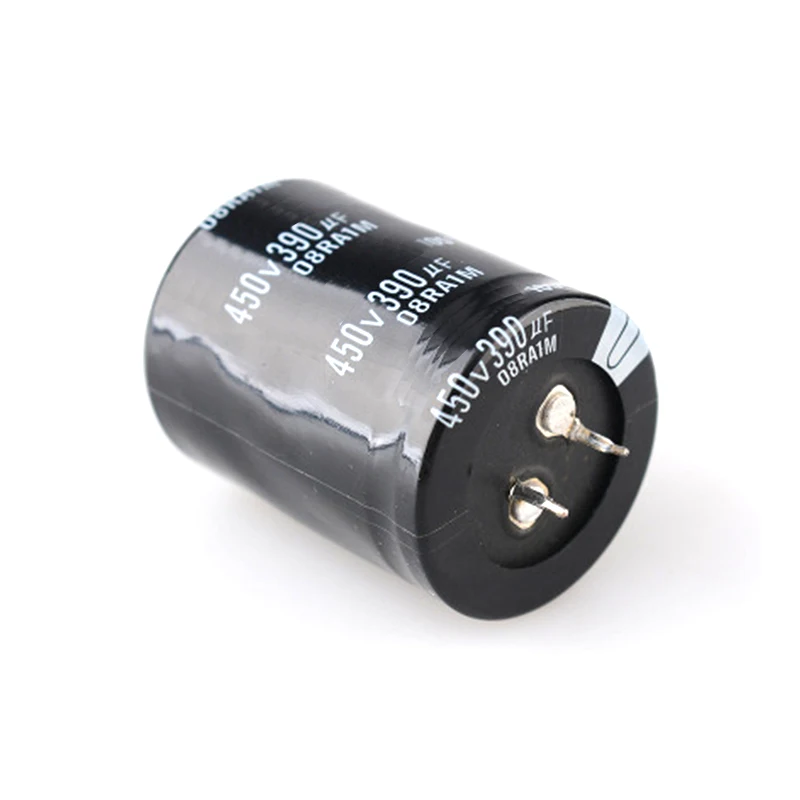

Алюминиевые электролитические конденсаторы широко используются в различных электро- и радиотехнических приборах теле-, радио-, аудиоустройствах, стиральных машинах, кондиционерах воздуха и т. Применение на постоянном напряжении с наложенной переменной составляющей пульсирующее напряжение :.

Заряд и разряд конденсатора. Конденсатор представляет собой устройство, способное накапливать электрические заряды. Простейшим конденсатором являются две металлические пластины электроды , разделенные каким-либо диэлектриком. Конденсатор 2 можно зарядить, если соединить его электроды с источником 1 электрической энергии постоянного тока рис. При заряде конденсатора свободные электроны, имеющиеся на одном из его электродов, устремляются к положительному полюсу источника, вследствие чего этот электрод становится положительно заряженным. Электроны с отрицательного полюса источника устремляются ко второму электроду и создают на нем избыток электронов, поэтому он становится отрицательно заряженным.

Заряд конденсатора. Для того чтобы зарядить конденсатор, необходимо включить его в цепь постоянного тока. На рис. Конденсатор С присоединен к зажимам генератора.

Конденсаторы в цепи постоянного тока

Похожие презентации:

Расчет цепи постоянного тока

Электрические цепи постоянного тока

Электрические цепи постоянного тока

Линейные электрические цепи постоянного тока

Электрические цепи постоянного тока

Электротехника и электроника. Электрические цепи постоянного тока. (Лекция 1)

Электрические цепи постоянного тока

Электрические цепи постоянного тока

Линейные электрические цепи постоянного тока. (Лекция 1)

Постоянный ток

1. Задача № 1

Определить энергию конденсатора емкостью
С =200 мкф, включенного в цепь, схема которой
изображена на рисунке. ЭДС источника 5 В, его
внутреннее сопротивление 0,5 Ом. Сопротивление
резистора
R1 = 2 Ом,
R2 =2,5 Ом.
С
R2
R1

2. Решение задачи №1:

В стационарном режиме через конденсатор ток не идет.
Поэтому электрическую цепь можно представить проще:
Ток в этой цепи определяется
I = E/ R1 +R2 + r.
Напряжение на участке ав – напряжение на резисторе R2 , а значит и на конденсаторе:
U = IR2.=R2 E/ R1 +R2 + r.
W= СU2/2
W= С(R 2) 2E2/2(R1 +R2 +r )2=
6,25/10000Дж
Ответ:
а
Е
R2
R1
в
W =6,25/10000Дж

3. Задача № 2 Попробуйте решить самостоятельно.

Конденсаторы С1 и С2 и резисторы, сопротивления
которых равны R1, R2, R3 включены в электрическую цепь,
как показано на рисунке. Найдите установившийся заряд
на конденсаторе С, если ЕДС источника Е, а его
внутреннее сопротивление равно нулю.
C1
R3
R2
R1
C2
E

4. Решение задачи №2 Ток в стационарном режиме идет по цветной ветке. I =E/ R1+R2+R3 = 1A Напряжение на конденсаторе С2 равно

напряжению на резисторах R2 и R3
q2=C2U23 = C2 I R23 = 2мкф 1А 10ом = 20мкКл
Ответ:q2 = 20мкКл
С1
R3
R3
R2
R1
R2
R1
С2
Е
Е

5. Следующий тип задач позволяет определить разность потенциалов в электрической цепи содержащей конденсаторы.

Задача № 3
Найти разность потенциалов между точками А и В в
цепи. Внутренним сопротивлением источника можно
пренебречь. ЭДС источника равна Е=10В, R1 = 2 ом, R2 = 3
ом. Емкость конденсаторов С1 = 0,5мкф,
С1
С2
С2 = 2 мкф
А
+
+
R1
R2
В
—
+
E

6.

Решение задачи №3:

Ток в стационарном режиме идет от источника через сопротивление R1 и R2
I = E/R1 +R2 = 10B/5ом = 2А . Ur1 = I R1 = 4В
По верхней ветке, через конденсаторы ток не идет.
Правые пластины конденсатора заряжены положительно, левые отрицательно от источника
тока. Если идти от точки А против часовой стрелки до точки В потенциал изменяется:
при переходе через конденсатор С1 потенциал (энергия) уменьшается от + к -, при переходе по
резистору R1 к точке В потенциал возрастает:
Yа – Uc1 + Ur1 = Yв :
Yа –Yв = Uc1 — Ur1
По законам последовательного соединения конденсаторов:
q1 = q2,
следовательно: С1U1 = C2U2, Откуда: U1 С1/ C2 = U2
Е = U1 +U2 = U1 + U1 С1/ C2 = U1 ( 1 + С1/ C2 ).
Uc1 = Е/ ( 1 + С1/ C2 ) = 10В /( 1+ 0,5мкф/2мкф) = 8В
Yа –Yв = Uc1 — Ur1 = 8В – 4В = 4В
Ответ: Yа –Yв = 4В

7. Задача №4.Определить заряд конденсатора С в схеме, представленной на рисунке. Внутренним сопротивлением батареи пренебречь.

E
Решение задачи:
—
+
3C
2C
+
Обозначим заряды
конденсаторов С, 2С и
3С через q1,q2 и q3
соответственно.
2R
+
C
+
R
Предположим, что у конденсатора С положительный заряд находится на нижней пластине.
Тогда из закона сохранения заряда
–q2 – q1 + q3 = 0
( в выделенном квадрате пластины конденсаторов не соединены с источником, значит
заряд этих пластин до зарядки конденсаторов и после зарядки остается равны нулю
1) q2 + q1 = q3
В стационарном режиме ток идет только через источник тока R и 2R. Через конденсаторы
ток не идет. R и 2R соединены последовательно, поэтому ток в цепи:
I = E/3R

8. Продолжение решения задачи №4

Выберем обход в правом контуре по часовой стрелке, тогда по 2 –му правилу Кирхгоффа:
2) – Uc+ U2c = IR = E/3; q2/2c — q1/c = E/3; q2/2C — q1/C = E/3; — 2q1 + q2 =2CE/3
q2 = 2q1 +2CE/3
( конденсатор — накопитель энергии, здесь в роли источника тока)
Аналогично в левом контуре:
3C
3) U3c + Uc = I2R = 2E/3
q3/3c + q1/c = 2 E/3
2C
+
2R
+
C
+
R
С учетом первого уравнения:
(q2 + q1 = q3)
3) q 1 /3c + q2/3c + q1/c = 2E/3;
q2 + q1 +3q1 = 2CE
4q1 + 2 q1 + 2CE/3 = 2CE
6q1 =2CE – 2CE/3 = 6CE/3 -2CE/3 = 4CE/3
q1 = 4CE/18 = 2CE/9
Ответ: Заряд на конденсаторе С: q1 = 2CE/9
Примечание: Следует обратить внимание на то, что q1 положительный. Это означает, что предположение о знаке
заряда на обкладках конденсатора С было правильным (от этого предположения зависит расстановка знаков в
первом уравнении). Понятно, что если бы было сделано другое предположение, ответ имел бы другой знак.
