20.10.2021

Сегодня мало какая сфера человеческой деятельности обходится без применения электроинструмента. Его используют как на различных производствах, так и в быту. По действующим в нашей стране правилам весь электроинструмент классифицируется по специально разработанным нормам безопасности. Расскажем об этом подробнее в этой статье.

Зачем делить электроинструмент на классы

Согласно законодательству Российской Федерации, весь электрифицированный инструмент, применяемый на производстве и в быту,
должен соответствовать установленным нормам и ГОСТам в сфере электробезопасности. На данный момент существует четыре класса, к которым может быть отнесено то или иное оборудование.

Но несмотря на класс, весь электроинструмент должен иметь шланговый кабель питания с трубкой защиты ввода. Эта деталь нужна для того, чтобы предотвратить изгибание кабеля в том месте, где он входит в корпус инструмента. Такая простая защита позволяет значительно повысить электробезопасность инструмента. Если же оборудование относится к первому классу, в таком случае кабель питания здесь должен иметь заземляющую жилу, которая соединяет корпус с защитными элементами, расположенными в штепсельной вилке.

Что обозначают классы электробезопасности

Классы защиты созданы для безопасной работы с электрическим инструментом. Конструктор, занимающийся изготовлением конкретного электрического прибора, ещё на начальных стадиях разработки решает определенные задачи, чтобы снизить риски при использовании инструмента. Речь идет об использовании определенной защиты, электрических цепей, экстренного отключения питания и так далее.

В зависимости от конструктивных особенностей разные приборы имеют свои условия эксплуатации. Поэтому их делят на группы с присвоением класса, что указаны в
ГОСТ 12.2.007.0-75.
Применяется информация как для инструментов, так и для правил устройства электроустановок (ПУЭ).

Показатели изоляции электроинструмента

В процессе работы любого электрического оборудования неизбежно происходит нагрев электромотора, установленного в корпусе. Это негативно воздействует на конструкцию и материалы. Поэтому производителям нужно использовать надежную изоляцию, которая способна обезопасить пользователя от поражения электрическим током.

Классификация изоляции представляет собой технический параметр, который характеризует надежность обмотки, показывает ее устойчивость к нагреванию электромотора.

В большинстве случаев класс обмотки указывается на кабеле. Содержащаяся в нем информация показывает температурный предел электроинструмента. При нарушении установленных норм электромотор, а значит и оборудование, могут выйти из строя.

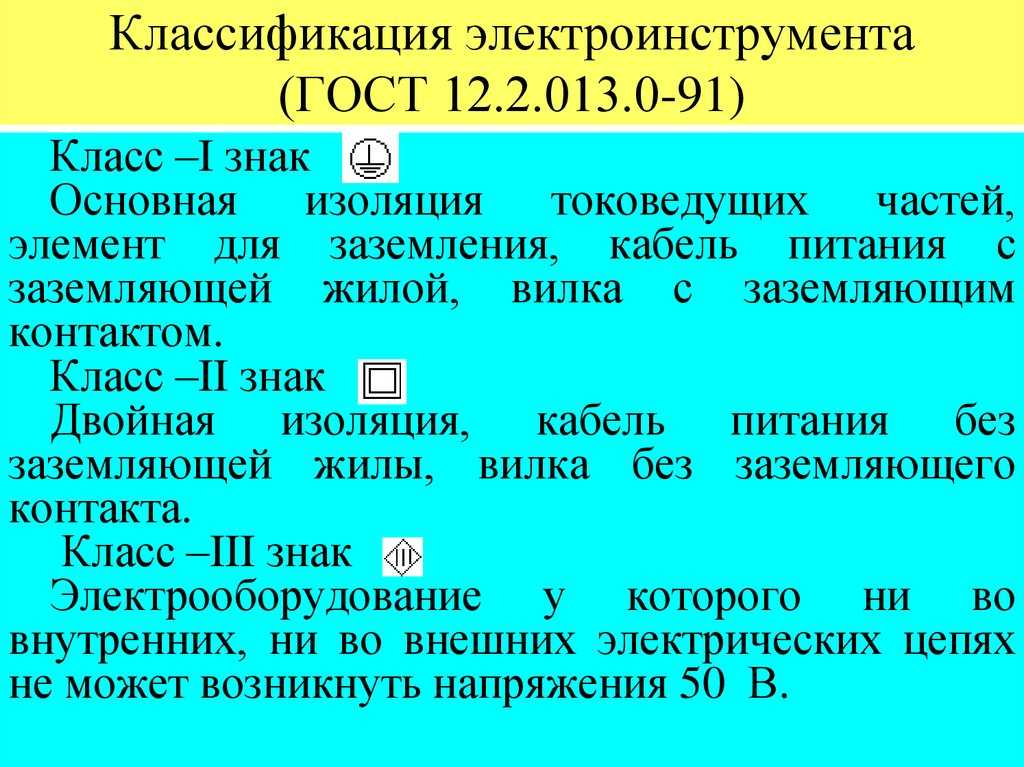

Классификация инструмента согласно установленным ГОСТам

По действующим ГОСТам все электрооборудование
делится на три класса:

• к первому классу
относят инструмент, имеющий жилы для заземления. Такое оборудование обычно применяют на производстве, в промышленности, строительстве. По правилам техники безопасности, чтобы работать с ним, нужны специальная обувь, перчатки, резиновый коврик. Использовать такое оборудование слишком часто запрещено;

• второй класс
оборудования применяется для работы в наиболее опасных условиях. Человеку для взаимодействия с ним необходимы перчатки-диэлектрики, защитная обувь;

• третий класс
электроинструмента может применяться на опасных участках, и при этом не требует от пользователя применения дополнительной защиты.

Все вышеописанные
правила являются обязательными к исполнению при работе с электроинструментом.

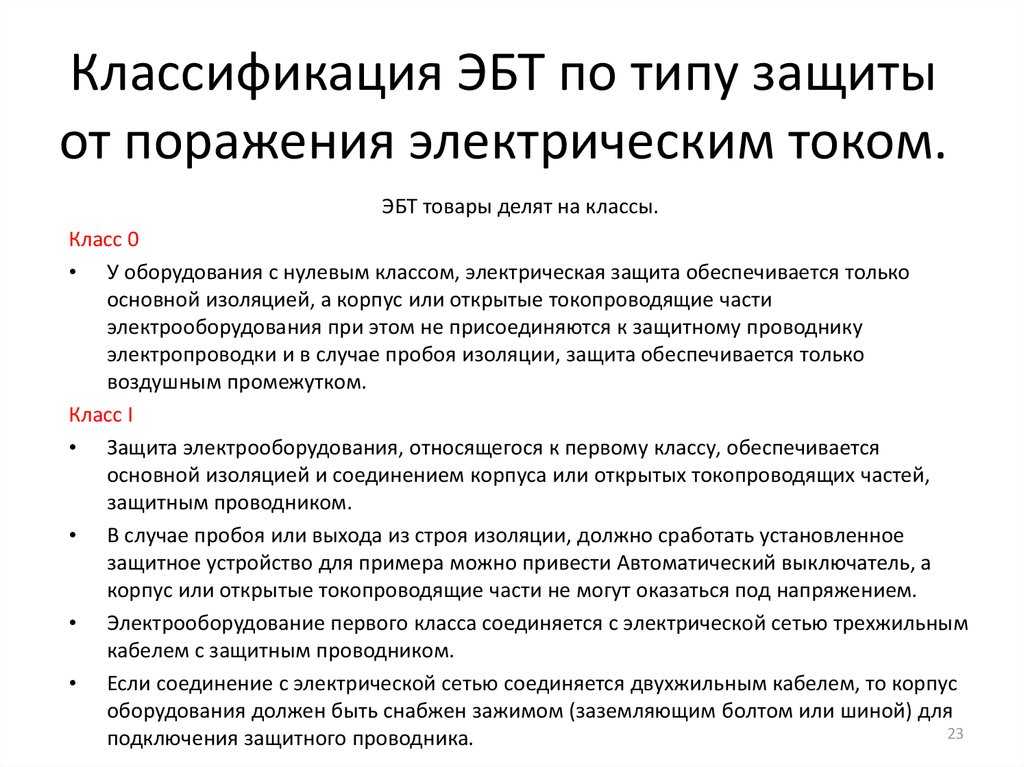

Классы электроинструмента по уровню электробезопасности

Итак, согласно установленным правилам,
весь электроинструмент классифицируется по определенным признакам. Рассмотрим классы электроинструмента по электробезопасности ПУЭ:

• к классу 0
должны относиться изделия, имеющие по крайней мере рабочую изоляцию и не имеющие элементов для заземления, если эти изделия не отнесены к классу II или III;

• к классу 0I
должны относиться изделия, имеющие по крайней мере рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения к источнику питания;

• к классу I должны относиться изделия, имеющие по крайней мере рабочую изоляцию и элемент для заземления. В случае, если изделие класса I имеет провод для присоединения к источнику питания, этот провод должен иметь заземляющую жилу и вилку с заземляющим контактом;

• к классу II
должны относиться изделия, имеющие двойную или усиленную изоляцию и не имеющие элементов для заземления;

• к классу III
следует относить изделия, предназначенные для работы при безопасном сверхнизком напряжении, не имеющие ни внешних, ни внутренних электрических цепей, работающих при другом напряжении.

Изделия, получающие питание от внешнего источника, могут быть отнесены к классу III только в том случае, если они присоединены непосредственно к источнику питания, преобразующему более высокое напряжение в безопасное сверхнизкое напряжение, что осуществляется посредством разделительного трансформатора или преобразователя с отдельными обмотками.

При использовании в качестве источника питания разделительного трансформатора или преобразователя его входная и выходная обмотки не должны быть электрически связаны и между ними должна быть двойная или усиленная изоляция.

Маркировка электроинструмента

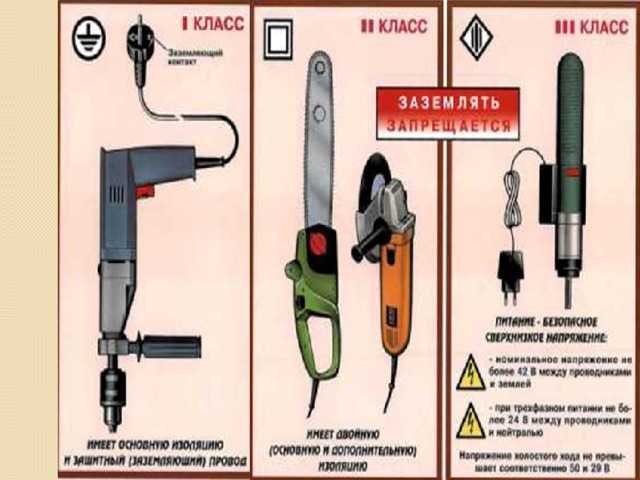

На картинке ниже представлена маркировка, обозначающая степень опасности инструмента. Маркировка помогает мастеру определиться с выбором инструмента и обезопасить себя во время работы.

Помните, что во время работы с электроинструментом безопасность превыше всего. Поэтому перед использованием инструмента обязательно проверяйте его целостность, а также состояние розеток и электрической сети.

Широкий ассортимент электроинструмента
представлен в ТВК «ЭлектроЦентр» и на сайте интернет-магазина stv39.ru.

Ссылка

Отключить автозагрузку страниц

1. Общие положения

1.1. Настоящее Пользовательское соглашение (далее –
Соглашение)
относится к сайту Интернет-магазина stv39.ru,
расположенному по
адресу 238311, Калининградская обл., Большое Исаково, ул.
Старокаменная,
дом. 35, и ко всем соответствующим сайтам, связанным с
сайтом stv39.ru.

1.2. Сайт Интернет-магазина stv39.ru (далее – Сайт)
является
собственностью ИП «Зверев И.В.».

1.3. Настоящее Соглашение регулирует отношения между
Администрацией
сайта Интернет-магазина stv39.ru (далее –
Администрация сайта) и
Пользователем данного Сайта

1.4. Администрация сайта оставляет за собой право в любое
время
изменять, добавлять или удалять пункты настоящего Соглашения
без
уведомления Пользователя.

1.5. Продолжение использования Сайта Пользователем означает
принятие
Соглашения и изменений, внесенных в настоящее Соглашение.

1.6. Пользователь несет персональную ответственность за
проверку
настоящего Соглашения на наличие изменений в нем.

Полная версия документа

Быстрый заказ

Прошу перезвонить

Контактный телефон * Кого спросить *

Пн—Пт 8:30 — 18:30. Сб 9:00 — 18:00.

Вс — выходной

Я соглашаюсь на условия
обработки моих данных

Товар добавлен в корзину
(раздел «Под заказ/Товар в пути»).

OK

Товар удален из корзины.

OK

Заказ оформлен.
Менеджер свяжется с Вами.

OK

Файл готовится…

OK

Корзина не доступна в связи с переездом.
С 12 по 23 апреля 2019г.

OK

Добавление в корзину не доступно в связи с переездом.
С 12 по 23 апреля 2019г.

OK

Операции с заказами не доступны в связи с переездом.
С 12 по 23 апреля 2019г.

OK

Классы защиты от поражения электрическим током по ГОСТ

Чтобы предотвратить поражение человека электрическим током при конструировании электротехнических изделий производители закладывают определенные решения по снижению риска. В зависимости от сложности конструкции и мер, предпринятых для защиты людей, определяется класс защиты от поражения электрическим током. Он нормируется в ГОСТ 12.2.007.0-75 «Изделия электротехнические. Общие требования безопасности». В этой статье мы рассмотрим, какими бывают эти классы.

• Определение
• Классы защиты
• «0»
• «00»
• «000»
• «0I»
• «I»
• «I+»
• «II»
• «II+»
• «III»

Определение

Класс защиты – это комплекс конструктивных мер по обеспечению безопасности человека при работе с устройством или его обслуживании. Они зависит от наличия заземления, устройств защитного отключения, дополнительной изоляции, материала корпуса и конструктивных его особенностей. Другое определение гласит, что это система обозначения степени защиты человека при работе с электрическим инструментом и другим оборудованием. Маркируется класс знаками от 0 до III, где 0 – нет защиты, а III – безопасное оборудование с питанием от пониженного напряжения.

Далее мы рассмотрим перечень видов защиты и каждый класс по отдельности. Какой вариант выбрать, зависит от требований к электроустановке и условий, в которых она работает. При этом нельзя конкретно сказать, какой из них лучше: с точки зрения безопасности – чем выше, тем лучше, с точки зрения стоимости оборудования, уместности того или иного решения – зависит от конкретной ситуации.

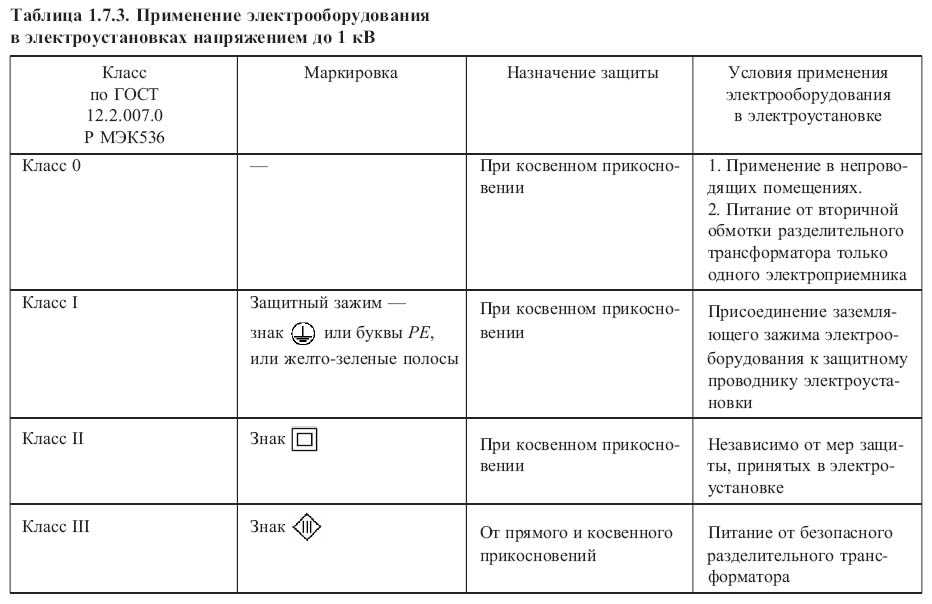

Классы защиты

«0»

Электрические приборы с маркировкой защиты «0» не имеют никаких защитных средств от поражения человека электрическим током. Единственным защитным элементом является рабочая изоляция. При этом все открытые проводящие (металлические) нетоковедущие части устройства не имеют соединения с заземлением или каким-либо защитным проводником. Также нет никакого индикатора наличия на корпусе опасного напряжения.

Если рабочая изоляция повредится, на корпусе может появиться электрический потенциал, а вас сможет защитить только покрытие пола и воздух. Но если вы коснетесь корпуса, стоя на влажном полу – наверняка вас ударит током.

МЭК не рекомендует выпускать электроприборы с классом защиты «0», но ПУЭ допускает использование таких светильников в любых помещениях. Стоит отметить, что использовать такие изделия можно в помещениях, где нет заземленных проводящих элементов по близости и в рабочей зоне и там, куда нет доступа посторонним лицам или он ограничен. В большинстве стран они признаны небезопасными. По этой же причине запрещены старые обогреватели и электроплиты с открытыми спиралями, ведь это не только пожароопасно, но и не соответствует требованиям электробезопасности.

«00»

В «00» все аналогично «0», класс отличается лишь тем, что появилась индикация присутствия опасного напряжения корпусе. При условии, что обслуживающий персонал обучен и есть средства индивидуальной защиты, можно использовать в сырых помещениях.

«000»

Добавлено УЗО с чувствительностью не более чем в 30 мА, со скоростью отключения не более 0,08 с. В остальном все аналогично классам защиты от поражения электрическим током «0» и «00».

Важно: обязательно наличие СИЗов у тех, кто работает с этим оборудованием.

«0I»

Есть рабочая изоляция, но металлические части корпуса и другие нетоковедущие части не имеют изоляции. При этом, в отличие от предыдущих классов, заземляются специальным проводом либо имеют механический контакт с заземляющей шиной (контуром заземления). Место подсоединения защитного проводника или контакта с контуром обозначается соответствующим символом.

В качестве примера можно привести: ТП, грузоподъемные краны, подвижное оборудование, которое перемещается по рельсам или другим способом, но не дальше чем это позволяет заземляющий провод.

Заземляющий провод согласно ПУЭ имеет желто-зеленый цвет изоляции. Заземление частей электрошкафов выполняется таким образом:

Шины заземляющего контура окрашиваются таким же образом:

«I»

Более высокий класс защиты от поражения электрическим током. В таких электроприборах на вилке для подключения в электросеть добавлен дополнительный контакт «заземление». Также как и в классе «000», у электрооборудования этого типа присутствует рабочая изоляция – это основное средство защиты. Проводящие же части оборудования, например, корпус, заземлены и снабжены защитой от возникновения напряжения на нетоковедущих частях.

К этому классу защиты от поражения электрическим током относится большая часть бытовой техники: стиральная и посудомоечные машины, кухонные комбайны и прочее.

Заземляющий контакт на вилке:

«I+»

Аналогично предыдущему классу, но обязательно присутствует УЗО. При отключении заземления – класс приравнивается к «000». На фото УЗО на проводе и для крепления на ДИН-рейке:

«II»

Главным отличием электрооборудования со вторым классом защиты от поражения электричеством является наличие двойной усиленной изоляции проводников. Однако корпус остается незаземленным, а на вилке нет дополнительных заземляющих контактов. Возможно использование такого оборудования во влажных помещениях вплоть до 85% влажности, при условии, что класс защиты ниже IP65.

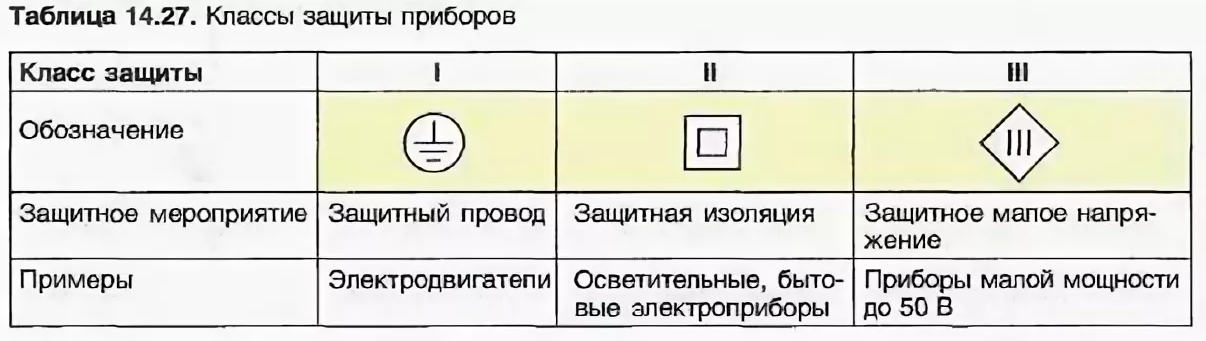

Обозначается так:

Оборудование бывает с изолированной оболочкой (корпусом) и металлическим. Для последнего возможно подключение заземляющего проводника, но это регламентируется стандартами и конкретными электроприборами. В зависимости от исполнения может присутствовать защитное сопротивление на контактах и клеммах питания, цепями контроля исправности защитных цепей.

Примеры: уличные фонари на столбах, электрооборудование троллейбусов.

Среди бытовой техники можно привести в пример неподвижное (телевизор) и подвижное электрооборудование, с малой вероятностью поражения (фен, дрель, пылесос, другой электроинструмент).

«II+»

Отличается от второго класса наличием УЗО. В свою очередь заземление корпуса отсутствует, как и заземляющий контакт на вилке. Графическое обозначение отличается от «II» наличием знака «+» внутри.

«III»

Оборудование с классом защиты от поражения электрическим током «III» отличается пониженным напряжением питания, до безопасного уровня, а именно 36В переменного и 42 постоянного тока. Графическое обозначение изображено на рисунке ниже.

При наличии корпуса из металла возможно наличие заземляющего контакта, клеммы или болта для подключения заземляющего провода. А также в случаях, когда заземление несет не только защитную, но и функциональную роль.

Для примера можно привести: переносные светильники для работы в условиях с повышенной опасностью, в ограниченном пространстве, при высокой влажности. Также к ним относится то оборудование, которое питается низким напряжением, а блок питания вынесен за пределы их корпуса, например: некоторые мониторы, ноутбуки и прочее.

В заключение хотелось бы отметить — чтобы выбрать нужный класс защиты от поражения электрическим током, при покупке электрооборудования нужно руководствоваться в первую очередь условиями, в которых оно будет работать, тем как часто его будут обслуживать и будут ли его касаться люди при работе. Простыми словами: то оборудование, которое установлено в отдельных сухих помещениях, например электрощитовых или КТП, может иметь класс «0» и подобные. То оборудование, которое приходится постоянно держать в руках во время работы должно иметь более высокие классы, выше «II».

Дополнительную информацию по теме вы можете узнать, просмотрев данное видео:

Материалы по теме:

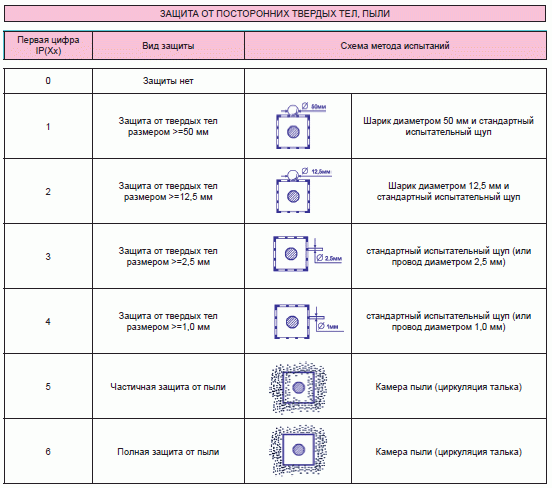

• Что такое степень защиты IP
• Средства защиты в электроустановках до 1000 В
• Как оказать первую помощь при поражении электрическим током

Учебный курс по электробезопасности и защите – TPC Training

TPC Training уполномочен IACET предлагать [0,5] CEU для онлайн-версии этой программы.

Урок 1 — Опасность поражения электрическим током

Темы:

Электрическая безопасность, удар, дуга; Опасные электрические зоны

Цели обучения:

– Перечислите три основных фактора, определяющих действие электрического тока на организм человека.
– Объясните, что делать, если человек пострадал от удара током.
– Назовите четыре меры предосторожности, которые вы можете предпринять, чтобы защититься от поражения электрическим током.
– Определите термин «квалифицированное лицо».
– Кратко изложить основные правила электробезопасности.

Урок 2. Электрооборудование для обеспечения безопасности

Темы:

Рабочая одежда; СИЗ; Защита ног, головы, глаз и лица; Перчатки; Защита органов дыхания; Блокировочные устройства; Тестеры напряжения

Цели обучения:

– Опишите соответствующую одежду и СИЗ, которые необходимо носить при работе с электричеством.
– Объясните порядок оказания первой помощи глазам.
— Опишите устройства, используемые для блокировки питания.
– Расскажите, как не допустить персонал завода в зону, где выполняются электромонтажные работы.
– Объясните назначение тестера напряжения.

Урок 3 — Процедуры электробезопасности

Темы:

Энергетический контроль; Процедуры блокировки/маркировки; Безопасное использование электроинструмента; Правила безопасности электроинструмента; Распознавание пострадавших от поражения электрическим током; Первая помощь пострадавшим от шока

Цели обучения:

– Объясните концепции управления энергией и состояния нулевой энергии.
— Кратко опишите процедуру блокировки OSHA.
– Объясните, как заземляются переносные электроинструменты.
– Перечислите некоторые распространенные симптомы поражения электрическим током.
– Кратко опишите этапы проведения сердечно-легочной реанимации.

Урок 4 — Национальный электротехнический кодекс®*

Темы:

Обзор NEC; Глава 1: Общий NEC; Глава 2: Электропроводка и защита; Глава 3: Методы и материалы проводки; Глава 4: Оборудование общего назначения; Глава 5: Особые занятия; Глава 6: Специальное оборудование; Глава 7: Особые условия; Глава 8: Системы связи; Глава 9: Столы; Приложения

Цели обучения:

– Понимать назначение и область применения Национального электротехнического кодекса.
– Дайте определение ключевым терминам, связанным с Национальным электротехническим кодексом.
– Определение требований к электроустановкам.
— Найдите общие статьи Национального электротехнического кодекса и дайте им ссылки на них.
— Определить общие таблицы расчета.

Урок 5. Заземление, замыкания на землю и короткие замыкания

Темы:

Заземление, замыкания на землю и короткие замыкания. Заземление оборудования, цепей и трансформаторов; Эффекты импеданса; Сигнализация заземления; Автоматическое обнаружение неисправностей; Статическое электричество

Цели обучения:

– Укажите причину, по которой цепи должны быть заземлены.
– Объясните, как проверить цепь на правильность заземления.
– Объясните, как работает прерыватель цепи замыкания на землю.
– Сравните текущее электричество и статическое электричество и объясните, почему каждое из них может быть опасным.
– Определите правильный огнетушитель для тушения возгорания легковоспламеняющихся жидкостей и электрооборудования под напряжением.

Урок 6 — Предохранители и автоматические выключатели

Темы:

Назначение предохранителя; Проволочные, патронные, силовые, вилочные и стеклянные предохранители; Выключатели силовые термомагнитные и низковольтные; Срабатывание автоматического выключателя

Цели обучения:

– Объясните, как работает двухэлементный патронный предохранитель.
— Перечислите правила NEC по установке предохранителей.
– Объясните, как работает автоматический выключатель.
– Опишите автоматические выключатели в литом корпусе.
– Объясните шаги, связанные с заменой предохранителя и/или сбросом автоматического выключателя.

Урок 7 — Защита двигателя

Темы:

Размер питателя; Ответвительные цепи; Защита двигателя от перегрузки по току; Собственная теплозащита; Датчики температуры; сплавные и биметаллические реле; Выбор защиты двигателя; Однофазный; Реле перегрузки

Цели обучения:

– Перечислите этапы определения правильного номинала защиты фидера двигателя.
– Объясните, как выбрать тепловое реле перегрузки.
– Объясните, как работают термостатические датчики, детекторы сопротивления и термопары.
– Контрастные датчики температуры и датчики тока.
– Объясните, как различные реле обеспечивают защиту двигателя.
– Определить однофазное.

AVO Обучение | Обучение электробезопасности и обслуживанию электрооборудования

LIVE, онлайн-курсы безопасны для COVID

Виртуальное обучение под руководством инструктора

Наше виртуальное онлайн-обучение под руководством инструктора позволяет учащимся обучаться удаленно в реальном виртуальном классе, сохраняя при этом возможность в полной мере участвовать в диалогах в классе, опросах, вопросах и ответах, опросах и экзаменах . ..

О нас

Что такое AVO?

Электробезопасность и Обучение технике безопасности при техническом обслуживании . Уже почти 60 лет Учебный институт AVO помогает тысячам людей в более чем 100 странах мира создавать безопасные и надежные электрические системы. AVO дает сотрудникам возможность безопасно и эффективно выполнять свою работу и возвращаться домой к своим семьям в конце рабочего дня. В составе каждой Live Virtual или In-Person, практический курс , студенты выполняют задания в лабораториях оборудования под руководством некоторых из самых талантливых и опытных инструкторов по электротехнике в отрасли.

Узнать больше

Что мы предоставляем

Комплексное обучение

Личное, практическое обучение в классе

Мы предлагаем более 57 практических курсов по электробезопасности и обслуживанию по всей стране.

Учить больше

Виртуальное обучение в режиме реального времени

Запишитесь на виртуальные дистанционные курсы обучения электробезопасности под руководством инструктора и обучайтесь онлайн из любого места.

Учить больше

Развивайте свою карьеру

Электротехнические сертификаты

Улучшите свои ПРОФЕССИОНАЛЬНЫЕ НАВЫКИ и КАРЬЕРНЫЙ ПУТЬ с помощью одной или нескольких из наших 12 программ СЕРТИФИКАЦИИ

Узнать больше | Регистр

Never Stop Learning

Ресурсы AVO

AVO обеспечивает непрерывное образование с использованием новейшей профессиональной информации. Изучите наши ресурсы, чтобы расширить свои знания.

Узнать больше

ВСЕ, ЧТО ВАМ НУЖНО

Услуги и информация AVO

Да

Местоположение

Где АВО?

• Запад

• Средний Запад

• Юг

• Северо-восток и за пределами США

Адреса

Где находится AVO?

Даллас, Техас [главный кампус]

Dallas Cable Training Field, TX

Кливленд, Огайо

Сан-Леандро, Калифорния

Самнер, Вашингтон

Кэрроллтон, Джорджия (район Атланты)

D, Коллинверсен

площадь) | Электробезопасность AVO

Fort Collins, CO (ADX; Static I & II; Dynamic I & 2)

СКОРО: НОВОЕ РАСПОЛОЖЕНИЕ В Пенсильвании

ПОСМОТРЕТЬ ВСЕ МЕСТА

Тесты

Проверьте свои знания

Эти короткие тесты помогут вам оценить свои знания в области электробезопасности и технического обслуживания. Тестовые вопросы выбираются случайным образом, поэтому не стесняйтесь пересдавать их по своему усмотрению.

Основы электричества

Электробезопасность

Просмотреть все тесты

Отзывы

• «[Подстанция I] — отличный курс! Я научился точно проводить каждое отдельное испытание, например, сопротивление изоляции и испытание на контактное сопротивление, и (конечно же) тестирование HiPot, а также системы устранения неполадок.

  И я узнал о проверке целостности контактов выключателя и всех без исключения компонентов.

  Джонатон | студент Зеленая энергия

• ПРИМЕЧАНИЕ РЕДАКТОРА от AVO: Поздравляем Роберта!
  Это одно из самых сложных испытаний в нашей отрасли. .. и ты справился с ним!

  Национальный совет по сертификации кабельных соединений (NCSCB) разработал программу персональной сертификации для специалистов по сращиванию кабелей среднего напряжения, которая «позволяет каждому продемонстрировать свои знания, навыки и способности в сращивании и концевой заделке экранированных силовых кабелей».

  Вот почему мы учим!



• «Не ожидал, что класс будет таким [увлекательным], как виртуальный класс… МНЕ ЭТО ПОНРАВИЛОСЬ! Это был отличный класс…»

  — Джейкоб Гарланд Power & Light

• «Это отличный урок для людей. Это хорошо продуманный курс, который отлично подходит для общего понимания или освежения основ. Мой инструктор был замечательным и имел невероятный опыт и знание предмета. Я определенно рекомендую этот класс другим.”

  — Джеймс, город Даллас

• «Наш инструктор меня очень впечатлил. Его профессионализм и страсть к электромонтажным работам были очевидны. Честно говоря, я не хотел, чтобы обучение заканчивалось, и получил огромное количество информации, которую я могу использовать и передать своим коллегам здесь, на Норфолкской верфи».

  — Верфь Адана Норфолка

• У инструктора было много информации, которая была хорошо преподнесена.
