Прокладка низковольтных кабельных линий 0,4 кВ | УРАЛСПЕЦМОНТАЖ

Прокладка низковольтных кабельных линий 0,4 кВ.

Кабельная линия электропередачи (КЛ) – линия для передачи электроэнергии, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями.

В наше время в электротехнике широко применяются кабельные линии на напряжение от 0.4 и выше. Как правило, кабельные линии прокладывают в местах, где затруднено строительство воздушных линий (ВЛ) — в городах, поселках, на территории промышленных предприятий. Они имеют определенные преимущества перед ВЛ — закрытая прокладка, обеспечивающая защиту от атмосферных воздействий (ветер, гроза, обледенение), КЛ имеют большую надежность и безопасность в эксплуатации. Поэтому, несмотря на их большую стоимость и трудоемкость сооружения, кабельные линии широко применяют в сетях внешнего и внутреннего электроснабжения.Вся процедура подземной прокладки кабелей включает в себя несколько этапов:

— выбор и согласование трассы прокладки кабеля,

— разметка и разбивка трассы,

— рытье траншеи,

— обустройство подсыпки (подушки) из мелкой земли без камней или песка,

— укладка защитных труб (в том случае, если предусмотрено проектом),

— подготовка кабеля к прокладке,

— прокладка кабеля (если кабель прокладывается в трубах, то протяжка кабеля в трубах),

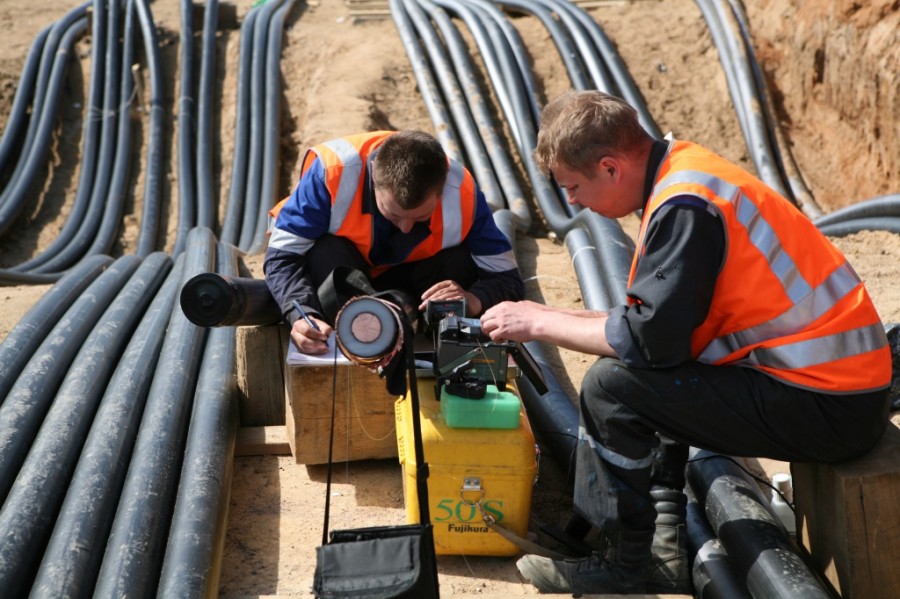

— установка соединительных муфт,

— засыпка кабеля мелкой землей без камней или песком,

— защита кабеля красным глиняным кирпичом или асбоцементными плитами,

— прокладка сигнально-предупредительной ленты (если предусмотрено проектом),

— составление акта скрытых работ,

— электролабораторные испытания кабельной линии и засыпка траншеи грунтом.

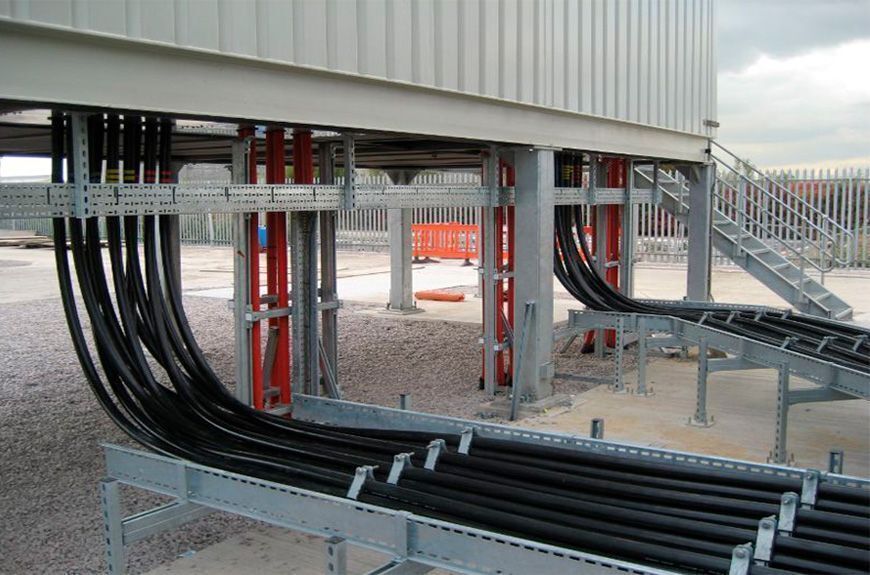

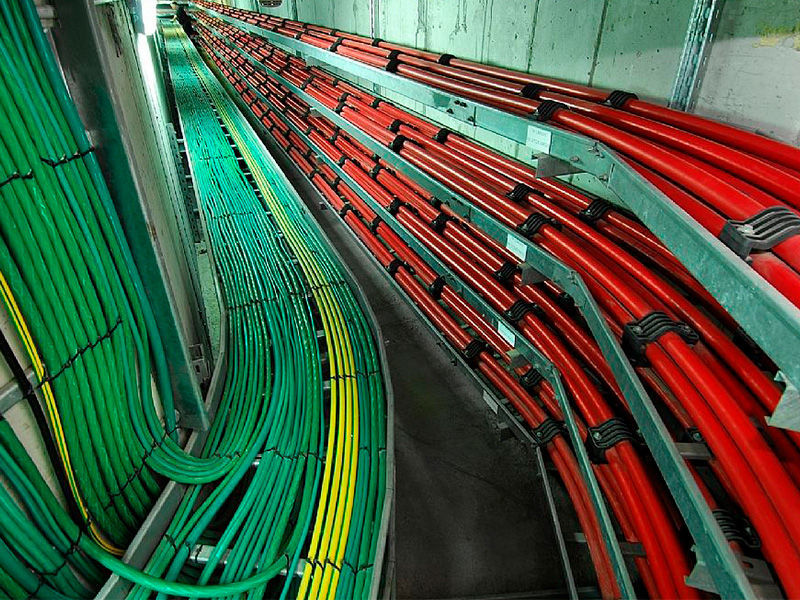

Кабели прокладывают в кабельных сооружениях, траншеях, блоках, на опорных конструкциях, в лотках (в помещениях, туннелях). Монтаж кабельных линий выполняют в соответствии с проектно-технической документацией, в которой указаны трасса линии и ее геодезические отметки, позволяющие судить о разности уровней отдельных участков трассы.

Эксплуатацию электроустановок вообще и кабельных линий, в частности, осуществляют на базе системы планово-предупредительного обслуживания и ремонта (ППТОР). Эта система позволяет поддерживать нормальные технические параметры электроустановок, предотвращать (частично) случаи отказов, снижать расходы на ремонт. При эксплуатации кабельных линий должны быть организованы осмотры, текущее обслуживание, различные виды ремонтов и испытания.

Все работы по техническому обслуживанию электроустановок, проведению в них переключений, выполнению строительных, монтажных, наладочных, ремонтных работ, испытаний и измерений должны проводится в соответствии с Межотраслевыми правилами по охране труда при эксплуатации электроустановок, а так же в соответствии с целым рядом других Правил и инструкций.

Прокладка высоковольтных кабельных линий – сложный, длительный процесс, в ходе которого необходимо учитывать множество важных моментов, как на стадии проектирования, так и при проведении строительных работ. Обращение в специализированную организацию, с хорошей репутацией и большим опытом работы в этой сфере, застрахует от ошибочных решений, а значит, от аварийных и потенциально опасных случаев при эксплуатации линии.

Наша компания предоставляет полный комплекс услуг по проектированию и прокладке высоковольтных кабельных линий. За подробным расчетом можно обратиться к нашим менеджерам.

Оперативное проектирование и качество монтажа гарантировано.

Мероприятия по прокладке кабельных линий 0.4 кВ

Требования к раскопке кабельных линий

Для обеспечения безопасности место производства земляных работ оградить сигнальной лентой.

1.1. До начала разработки грунта необходимо произвести геодезическую разбивку осей кабельной трассы с оформлением акта, к которому прилагаются схемы расположения знаков разбивки, данные о привязке к базисной линии и к высотной опорной сети.

Разработку грунта (шурфовка) у КТП выполнить вручную, под непосредственным руководством мастера, в присутствии представителей владельца владельца коммуникации и при наличии наряда-допуска. В местах пересечения с подземными коммуникациями перед прокладкой кабелей отшурфовать коммуникации, уточнить реальную отметку по месту.

Разработку траншей под прокладку кабелей производить одноковшовым экскаватором ЕК-14 .

Котлованы копать с откосами 1:0,5- в суглинках и 1:1 в насыпных грунтах.

Рис 13. Трасса кабеля. Разрезы.

При разработке траншеи необходимо уточнить углы откосов по фактическому составу грунта в соответствии с табл 1 СНИП 12.04.-2002. рытье котлована методом подкопа запрещено.

Перед допуском людей в котлован мастер или прораб должен тщательно осмотреть состояние грунта откосов. Валуны и камни, а также «козырьки» обнаруженные в откосах должны быть удалены.

Водоотвод ливневых стоков осуществляется откачкой с применением грязевых насосов.

Экскаватор и транспортные средства расположить так, чтобы средний угол поворота экскаватора от места заполнения ковша до места его выгрузки был минимальным, так как на поворот стрелы расходуется до 70% рабочего времени цикла экскаватор. При разработке траншеи весь вынутый грунт складировать в специально отведенные места вдоль траншеи, исключая создание помех для движения транспорта и пешеходов.

В заранее подготовленную траншею перед прокладкой кабеля в местах существующих подземных коммуникаций для защиты кабеля осуществить укладку асбоцементных труб d =200 мм.

При прокладке в траншее кабель подсыпать из слоя мелкой земли (песка) не содержащей камней, строительного мусора и шлака. Кабель заложить на глубину 0,7 метра от планировочной отметки.

Кабель на всем протяжении трассы защитить от механических повреждений путем засыпки сверху отсевом 15 см и глиняным обыкновенным кирпичом в один слой поперек трассы.

В случае обнаружения неуказанных в проекте коммуникаций, подземных сооружений или обозначающих их знаков, земляные работы должны быть приостановлены, на место работы должны быть вызваны представители заказчика и организации, эксплуатирующей обнаруженные коммуникации и приняты меры по предохранению обнаруженных подземных устройств от повреждения.

Восстановить благоустройство в зимнем варианте.

(Вариант с летним благосустройством

1.Засыпать траншею до планировочной отметки и уплотнить до Yск=1,5т/м3

Вывезти лишний грунт с территории производства работ

Произвести внесение плодородного слоя и планировку поверхности)

Восстановление асфальтового покрытия:

Засыпать траншею до планировочной отметки и уплотнить до Yск=1,5т/м3

Вывезти лишний грунт с территории производства работ

Произвести устройство щебеночного основания с уплотнением.

Устройство асфальтового покрытия.
