Какой диод поставить на лампочку 220 вольт

Поведаем вам о том, как подключить простую лампу накаливания через диод. Такую лампочку возможно применять, к примеру, для освещения коридоров, подъездов либо любых вторых помещений, в которых не нужно весьма броский свет. В этом ходе появляется вопрос: какой диод необходимо приобрести, дабы поставить на лампочку 220 вольт.

Это зависит от мощности лампочки, ниже в статье приведен пример диода для лампы на 100 ватт, даны формулы для расчета параметров диода.

Увлекательные электронные вещицы продаются в этом китайском магазине.

Для начала самую малость теории. Отнюдь не секрет, что для передачи напряжения на громадные расстояния без утрат, употребляется переменный ток, которым питаются отечественные лампочки. Чобы осознать, что такое переменный ток, достаточно обратить внимание на график зависимости напряжения от времени для переменного тока.

Как вы имели возможность подметить, ток меняет собственный направление с некоей частотой. В случае если исключить один период колебаний, то возможно уменьшить их амплитуду в два раза, что на практике даст нам понижение питающего напряжения в 2 раза и, собственную очередь, разрешит лампочке трудится намного продолжительнее, чем в большинстве случаев, и защитит лампочку от скачков напряжения и снизит риск для перегорания в момент включения.

Такая лампа не привлечет к себе внимание тех, кто крадёт энергосберегающие и простые лампочки на лестничных площадках.

Самым несложным методом отсечки полупериода колебаний сетевого напряжения есть установка последовательно с нагрузкой полупроводникового диода, что будет пропускать ток лишь в одном направлении. В нашем случае нужно подбирать диод по трем главным параметрам: большой прямой ток, большой прямой ток в импульсе и большое обратное напряжение.

Большой прямой ток возможно отыскать, поделив мощность лампочки на величину питающего напряжения. Большой прямой ток в импульсе должен быть минимум в 20 раза больше большого прямого тока, дабы диод не выбило при включении лампочки. Значение большого обратного напряжения должно быть в 3 корня из двух раза больше питающего напряжения.

В нашем случае, потому, что диод будет ставится вовнутрь дополнительного накладного цоколя, не следует забывать, что его протяженность должна быть меньше его длины. К примеру, в этом случае употребляется диод 1N5399, что стоит около 8 центов. Он идеально подходит по всем параметрам для 220 вольтовой лампы накаливания мощностью 100 Ватт.

Чтобы сделать вечную лампочку, нам пригодится:

Ветхая лампочка либо цоколь.
Новая лампочка мощностью до 100 Вт.
Диод.
Паяльник мощностью не меньше 20 Вт.
Припой.
Бокорезы либо кусачки.
Плоскогубцы.
Молоток.
Целлофановый пакет.
Игла либо разогнутая скрепка.

Как подключить лампочку через диод

Нам необходимо забрать диод, откусить у него одну из ножек, припаять его к контакту на цоколе лампы. Для удобства работы лампу возможно оставить на это время в упаковке, дабы она держалась на столе.

Потом готовим второй накладной цоколь из ветхой лампочки. В случае если цоколь погнулся, используем плоскогубцы. Дальше на нужно ее пристроить к главному цоколю, припаяв второй контакт диода к накладному цоколю правильнее, к его центральному контакту.

Кстати, если вы решили сделать лампочку вечной и вам не так уж весьма интересно сделать отдельную лампочку эксклюзивной, более несложным выходом будет не трогать ее, а просто прикрутить диод в провода в выключателя. Делается это намного стремительнее и несложнее.

Лайфхаки с электричеством в второй статье.

Случайные записи:

Чем лучше снимать видео? фотоаппаратом или видеокамерой?
Кофр для фото и видеосъемок с телефоном

Несгораемая лампочка в подъезд. Такую точно не выкрутят

Неперегорающая лампочка в подъезде — Бортовой журнал — LiveJournal

Хочу поделиться c вами секретом изготовления неперегорающей лампочки.

Для начала, давайте изучим причины перегорания обычной вольфрамовой лампы накаливания.
Основных — две.

Причина 1:
При включении лампы ее холодная нить имеет сопротивление в 10 раз ниже
той же нити, но в нагретом (горящем) состоянии. Это обуславлиевает прохожение
тока в 10 раз выше номинального. Закон Ома. Что приводит к перегоранию при включении.
Замечали же, что частенько лампочки перегорают именно в момент включения.
То-то же.

Причина 2:
Часто ночью в электро сети поднимается напряжение. Но даже небольшое отклонение
от номинальных 220-230 вольт вверх, способно сократить жизнь лампы в разы.

Вот вам основные причины. Как будем бороться — устранять эти причины.

Есть вариант купить УПЗЛ (устройство плавного запуска лампы накаливания).
Но отметаем его, потому что оно стоит ощутимых денег, а возиться и собирать
самому, особо никому не интересно. Да и это не решает проблемы полностью,
т.к. не исключает причину №2.

Многие из вас, наверняка, помнят старый дедовский способ аля «диод».
Да, можно воткнуть диод последовательно с лампой, и лампа начнет служить гораздо дольше.
Но при этом будет противное мерцание в 50 Гц и скважностью 1/2. Этот вариант предлагаю
исключить. Да и диод будет греться.

Есть вариант включить 2 лампы последовательно, но и тут есть недостаток — уязвимость
при пусковом токе — ведь изначально обе нити будут холодными.

Есть вариант поставить резистор. Но его мы отметаем как небезопасный, т.к. ощутимая мощность будет
выделяться на резисторе, что обусловит его сильный нагрев.

Вот такой вот компромис. Либо причина №1 либо №2 будет грозить вашейлампочке.
Нашелся вариант лучше. Вот о нем я и хочу поведать.

Сначала опишу те условия которые очень сильно продлевают жизнь лампе накаливания.

1 — ограничение пускового тока
2 — работа на напряжении ниже номинала (25% синжение напряжения питания увеличивает срок службы более чем 30 раз)

Ниже на графике 2 зависимости. По оси X указано отножение напряжения питания лампы
к ее номинальному. По оси Y указан коэффициент срока службы от номинального.
Видно, что занизив питающее напряжение до 165 вольт (0.75 в отношении)
мы получим резко увеличенный срок службы ~ в 30 раз, но как обратную сторону медали почти в 2 раза
снизится световая отдача от лампы (но это не так страшно, ибо речь идет об осещении парадной).

Теперь давайте разберемся, как нам выполнитьэти 2 условия, не прибегая при этом к сложной электронной схеме.

Итак, идеальный вариант — воткнуть последовательно с лампой пленочный неполярный конденсатор.
Т.к. лампа питается от сети переменного напряжения 50 Гц, то конденсатор оказавшись
в этой цепи будет иметь реактивное сопротивление, при этом будут отсутвовать активные
потери мощности на нем. Другими словами — греться он не будет, и много места занимать тоже,
т.к. подходящий нам по номиналу конденсатор занимает совсем мало места. Даже можно оставить его
навесным монтажом.

Под лампу мощностью 60 Вт нам понадобится конденсатор на 3 мкФ и допустимым напряжением
не менее 400 вольт. Такие можно купить практически в любом магазине типа «чип и дип».
Тип конденсатора нужен пленочный типа к73-17 или МБГО (для олдскульных товарищей).
Категорически нельзя использовать электролитические конденсаторы.
Остановитесь на типе к73-17. Это лучшее для этой задачи решение.

Вот свежая ссылка на подходящий конденсатор в 3.3 мкФ / 400в.
http://www. chipdip.ru/product0/8850/

Как видите, компактно и недорого. Просто включаете последовательно с лампой.

Но обращаю ваше внимание — номинал ~3 мкФ нужно использовать с лампой
мощностью именно 60 Вт. Все уже подобрано мной на практике.

Если взять лампу большей мощности, то она будет гореть очень туслко.
Т.к. не будет хватать тока накалить нить полностью. А если меньшей мощности —
не будет эффекта баласта (необходимый эффект будет сильно занижен, см. условие №2).

Если ламп несколько — то последовательно к каждой лампочке ставьте по конденсатору (1 звено),
а все звенья включаейте параллельно друг другу в сеть.

Итак, лампа станет гореть вполнакала. Но освещения вам хватит чтобы рассмотреть
ступеньки на лестничной клетке, и найти замочную скважину.

В итоге получаем следующие преимущества:
— пусковой ток ограничен (из-за конденсатора, который является реактивным сопротивлением)
— отсутствие мерцания (как в случае с диодом)
— отсутствие тепловыделения (случай с диодом и ярко выраженныйй эффект при резисторе )
— лампа работает на пониженной мощности и вследсвии чего вольфрамовая нить медленее испаряется
— никто у вас эту лампочку не украдет (все будут думать, что она сама по себе тусклая, а кому нужно тырить тусклые лампочки? 😉 )

Правда сказать, давно хотел написать эту статью, но все как-то ленился.
У себя я реализовал такое 3 года назад. В подъезде уже поменяли не одну
горсть ламп (в том числе и «энергосберегаек»), а эта все светит.

Соседи с другого этажа завидуют. Ну, может они найдут эту статью?

батареек — Можно ли зажечь светодиодную лампочку от батарейки АА?

Вы не можете зажечь светодиод видимого света с только одной ячейкой AA.

Один элемент AA обеспечивает около 1,5 вольт.

Красный светодиод загорается при напряжении около 1,8 В, при более низком напряжении он вообще не загорится.

Светодиоды видимого света всех других цветов требуют более высокого напряжения, поэтому они также не будут работать на одной ячейке.

Инфракрасные светодиоды светятся при напряжении около 1,5 вольт, поэтому можно «зажечь» инфракрасный светодиод с помощью одной ячейки. Вы его не увидите, потому что человеческие глаза не реагируют на инфракрасный свет. В любом случае, это не очень хорошая идея. Если какой-то ток течет вообще, он никак не будет контролироваться. Слишком большой ток может привести к выходу из строя инфракрасного светодиода.

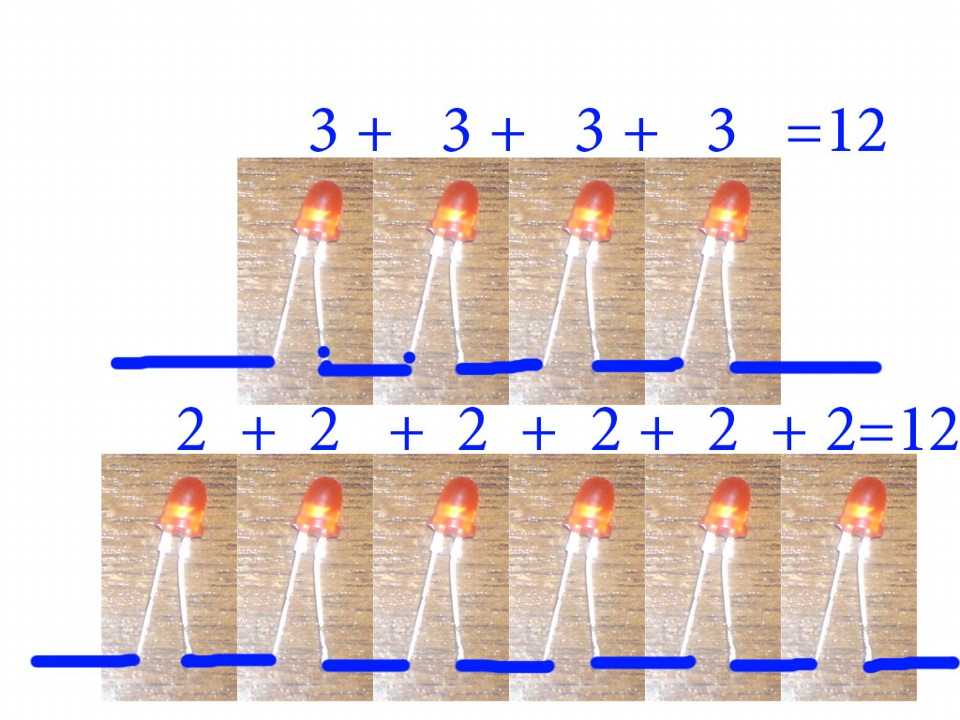

Обычный дешевый способ зажечь светодиод — использовать батарею из 2 последовательно соединенных элементов. Две батарейки АА обеспечат достаточное напряжение для красных, зеленых, желтых и оранжевых светодиодов.

Для синих светодиодов (и белых светодиодов, которые являются просто замаскированными синими светодиодами) требуется три вольта или более, и поэтому они не будут надежно работать от 2 элементов AA, соединенных последовательно. Вы можете использовать для них 3 ячейки AA или 4, потому что держатели с тремя ячейками AA не очень распространены.

В Википедии есть хорошая страница о светодиодных схемах. Он включает в себя предлагаемую схему и формулу для расчета номинала необходимого резистора.

Вот схема:

Круг, отмеченный буквой «V», представляет вашу батарею.

Зигзагообразная штука с пометкой «R» — это резистор.

Стрелка справа представляет собой светодиод.

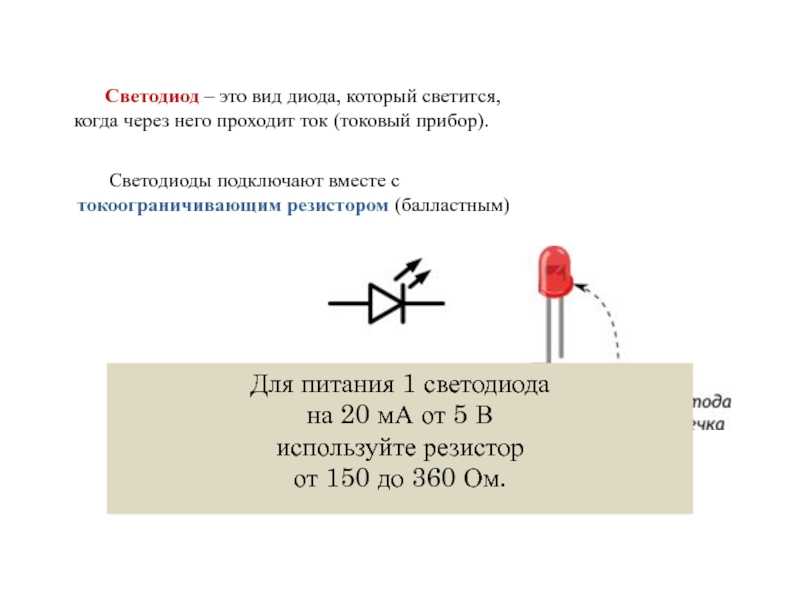

Резистор используется для ограничения тока через светодиод.

Чтобы рассчитать номинал резистора, вам нужно несколько чисел:

\$V_b\$ — напряжение вашей батареи. 2 последовательно соединенных элемента типа АА дают около 3 В.
\$V_L\$ — прямое напряжение светодиода. Это зависит от каждого цвета светодиода. Красные светодиоды имеют прямое напряжение около 1,8 В.
\$I_L\$ — ток, который вы хотите пропустить через светодиод. Чем больше ток, тем ярче, но слишком много разрушит ваш светодиод. Наиболее распространенные светодиоды имеют безопасный максимальный ток около 20 миллиампер (0,02 ампера).

Формула, необходимая для расчета сопротивления резистора, выглядит следующим образом:

$$ R = \frac {V_b — V_L}{I_L}$$

Резистор этого номинала ограничит ток через светодиод до безопасное значение.

Для красного светодиода и ячеек 2AA, о которых я упоминал выше, это выглядит так:

$$ R = \frac{3.0 — 1. 8}{0.02}= 60$$

Вам понадобится резистор не менее 60 Ом для безопасной работы красного светодиода от 2 элементов AA последовательно.

Хотя, наверное, будет слишком ярко. Вы можете безопасно использовать резисторы большего номинала, чтобы уменьшить яркость яркого светодиода. Вам, вероятно, придется попробовать и посмотреть, насколько высоко вам нужно сделать резистор, чтобы затемнить светодиод по своему вкусу. Просто оставайтесь выше расчетного значения, и все будет в порядке.

Причина, по которой простой светодиод замыкает накоротко и взрывается, когда вы подключаете его напрямую к сетевой розетке, заключается в том, что светодиоды изначально представляют собой короткое замыкание.

Когда приложенное напряжение превышает прямое напряжение, светодиоды проводят ток. У них нет никаких ограничений на то, сколько тока они будут пропускать. Больше напряжение = больше ток = ярче, пока не сгорит.

При напряжении 110 вольт (или 240 вольт, в зависимости от того, где вы живете) светодиод пропустит большой ток и мгновенно перегорит.

Существует способ сделать светодиодную лампу с более низким напряжением, но вам понадобится нечто большее, чем просто элемент АА и светодиод.

Вы можете использовать усилитель напряжения для преобразования низкого напряжения в более высокое. Затем вы используете более высокое напряжение, чтобы зажечь светодиод.

Схема похитителя Джоуля, упомянутая в других ответах, представляет собой простой усилитель напряжения.

Усилитель напряжения использует индуктор для преобразования импульсов постоянного тока при низком напряжении в импульсы постоянного тока при более высоком напряжении.

Цепи генератора, используемые для автоматического срабатывания типичного усилителя напряжения, скрывают основной принцип работы.

Катушка индуктивности всегда будет поддерживать постоянный ток через себя. Когда через него протекает ток, если вы прервете его, индуктор попытается сохранить ток, подавая ток сам. Он повысит напряжение, если это необходимо для поддержания тока.

Это принципиальная схема очень простого усилителя напряжения, который я построил:

Готовая вещь выглядит так:

Вы проводите оголенный провод в правом нижнем углу по шероховатой поверхности напильника, и который действует как переключатель, который включается и выключается очень быстро.

Результатом является серия импульсов напряжения, достаточно высокого, чтобы зажечь светодиод.

Если заменить механический переключатель транзистором и генератором, то получится джоулев вор, который будет управлять светодиодом от одной батарейки АА.

Схему и фото я позаимствовал из своих сообщений в блоге о создании простого усилителя напряжения.

В сообщениях блога более подробно рассказывается о усилителе напряжения и о том, как он работает.

Как напряжение может сжечь светодиод?

спросил
7 лет, 5 месяцев назад

Изменено
2 года назад

Просмотрено
42к раз

\$\начало группы\$

Я понимаю, как ток выше того, на который рассчитан светодиод, может сжечь светодиод, но как происходит что-то эквивалентное с напряжением?

Если на светодиод подается правильный ток, но напряжение слишком высокое, что может привести к его перегоранию?

Я просто не понимаю, как напряжение влияет на светодиод.

светодиод
напряжение
ток
основной

\$\конечная группа\$

\$\начало группы\$

Напряжение и ток тесно связаны. Если вы попытаетесь увеличить напряжение на светодиоде, ток увеличится на . Точно так же, чтобы увеличить ток через светодиод, вы должны увеличить напряжение на нем.

Невозможно обеспечить правильный ток через светодиод, но слишком высокое напряжение на нем.

\$\конечная группа\$

\$\начало группы\$

Как вы можете понять из других ответов, напряжение (U) и ток (I) связаны. В случае простого резистора:

U = R * I

, где R — постоянное сопротивление резистора. Диод лишь немного сложнее. Здесь мы можем использовать график, чтобы показать взаимосвязь. На графике используется i для тока и V для напряжения:

Изображение взято из Использование резисторов большего номинала .

\$\конечная группа\$

\$\начало группы\$

Во-первых, диод (светодиоды — это диоды) выше определенного напряжения подобен замкнутой цепи. Проблема в том, что как и у каждого провода, у диода есть критическая точка, после которой он «сгорит», в основном происходят какие-то необратимые превращения. Таким образом, вы можете сказать, что диод может выдерживать определенную мощность.

Теперь мощность связана с напряжением следующим образом: P = I*V , где I — ток, а V — напряжение. Поскольку это замкнутая цепь, ток по ней равен ∞. Источник не может дать ток ∞ и ограничен максимальной величиной. Таким образом, через диод он будет использовать это максимальное количество, и, таким образом, I становится константой. Поскольку I является постоянным, это означает, что мощность увеличивается пропорционально левой переменной, которая в нашем случае является V (напряжение).

\$\конечная группа\$

\$\начало группы\$

Как упоминалось в одном из комментариев, это:

Если на светодиод подается правильный ток, но напряжение слишком высокое

… невозможно.

Если ток «правильный», то напряжение будет равно характерному напряжению диода.

Например:

^{смоделируйте эту схему – Схема создана с помощью CircuitLab}

На приведенной выше схеме Vdiode будет около 1,9 В, потому что 10 кВ / 1 МОм составляет около 10 мА, и это напряжение, которое достигает этот конкретный светодиод при смещении на 10 мА (таблица данных в формате PDF).

Если бы вы изменили значение R1 на 1 Ом, то примерно 10 кА на короткое время протекали бы через светодиод, в результате чего светодиод перегорел.

Ключевой концепцией grok является различие между регуляторами постоянного тока и постоянного напряжения. Типичный «настольный» источник питания имеет постоянное напряжение, что означает, что он выдает X вольт при некотором токе и будет регулировать свой выход, чтобы он оставался на уровне X вольт независимо от нагрузки. Диоды в некоторой степени приближают стабилизаторы постоянного тока, потому что вы можете думать, что напряжение зависит от тока.

\$\конечная группа\$

\$\начало группы\$

Я понимаю, почему тебе здесь нелегко. Светодиод сам по себе не похож на резистор/нагревательную лампу. Светодиод подобен любому другому диоду, за исключением того, что в режиме прямой проводимости, когда электроны проходят через переход, они заставляют атомы трястись с определенной частотой, а не просто случайным образом, как обычный проводник. Это сотрясение вызывает свет.

Думайте о них как о свистке. Одна нота, одна амплитуда. (Это похоже на травинку, которую держат между большими пальцами.) — и это требует энергии. Если вы нагнетаете слишком много воздуха из-за более высокого давления (напряжения), вы сдуете трость, производящую вибрации.

\$\конечная группа\$

\$\начало группы\$

Приведенный выше ответ верен, поскольку напряжение и ток тесно связаны. Если представить себе обычный резистор, работающий по закону Ома, то можно увидеть соотношение V = I*R. С диодом эта зависимость все еще существует, но она не является линейной, поэтому в технических описаниях светодиодов вы увидите графики напряжения и тока. Поэтому, если вы увеличите напряжение на светодиоде выше определенного порога, ток также увеличится, что приведет к выгоранию светодиода.

Причина, по которой линия электропередач имеет высокое напряжение и малый ток, заключается в том, что линии электропередач очень длинные, что увеличивает их сопротивление. Большое напряжение = большое сопротивление * меньший ток. Это по-прежнему указывает на то, что напряжение и ток напрямую связаны.

\$\конечная группа\$

\$\начало группы\$

Диоды препятствуют лавине при обратном смещении. Светодиоды не исключение, они диоды.
Светодиоды имеют допуск определенного количества обратного напряжения, которое они могут выдержать, но как только это превышено, светодиод может быть поврежден. Таким образом, любое чрезмерное обратное напряжение ( V _R ) может вызвать лавинный срыв.

Самое простое, что вы можете сделать, это добавить простой диод с PN-переходом последовательно со светодиодом (если вы хотите уберечь светодиод от повреждения).

\$\конечная группа\$

\$\начало группы\$

Чтобы сжечь светодиод, нужно не только напряжение! Если вы подадите достаточное напряжение на все светодиоды, он будет потреблять ток; когда ток превышает абсолютный максимальный ток, светодиод горит. Это общий эффект любого устройства. Также медный провод сгорит, если Напряжение * Ток вырастет слишком сильно.

\$\конечная группа\$

\$\начало группы\$

http://led.linear1.org/vf-help.php
похоже, что напряжение постоянно или немного меняется в зависимости от тока в светодиоде
[ Не уверен для всех диодов, но со мной работает со светодиодами ]
диод рассчитан на прием удельного напряжения не менее
предполагать
Ex : 3,3 В для белого светодиода и максимальный ток 20 мА
и Р=В/И
так что, если у вас есть 10 вольт, у вас должно быть 3,3 на светодиоде и 7.7 должен рассеиваться резистором [с напряжением = 7,7 В и током 20 мА]
R=7,7/0,020 = 385 Ом
В настоящее время
если u + напряжение Пример: 15 вольт [вольт на светодиоде такой же]
=> 3,3 В для светодиода 11,7 В для резистора 385 Ом
поскольку I=v/r= 11,7/385= 30,3 мА
==> Ток превышает макс.

Какой диод поставить на лампочку 220 вольт чтобы не перегорала: Какой диод поставить на лампочку 220 вольт
