Как выбрать реле напряжения для квартиры и дома

• Статья
• Видео

Из года в год производители бытовых электроприборов и электронной аппаратуры предлагают более сложную и совершенную продукцию. Следствием внедрения достижений научно-технического прогресса является то, что даже самое простейшее электротехническое изделие, используемое в домашнем хозяйстве, оснащено элементами электронного управления и контроля его работы. Техника становится сложнее, ее обслуживание все более комфортным, в то же время проблемы стабильности параметров электроэнергии в сети остаются прежними. Всплески и провалы напряжения пагубно сказываются на работе электроники, сокращают ее срок службы, а также могут привести к безвозвратной потере бытовой техники. Причин, вызывающих нестабильность параметров электроэнергии много, характерными и наиболее часто встречающимися необходимо отметить резкую перегрузку в электросети по току, перекос фаз, аварии на линиях передач, связанные с обрывом или перехлестом проводников и воздействием на них грозовых разрядов, неисправности в схеме электроприбора. Правильный выбор технических средств защиты от перенапряжений обеспечит долгосрочную и безаварийную работу домашнего парка электроприборов. В этой статье мы рассмотрим, как выбрать реле напряжения для квартиры и частного дома.

• Реле напряжения или стабилизатор — что лучше?
• Определяемся с типом подключения
• Выбираем фазность и номинальный ток аппарата

Реле напряжения или стабилизатор — что лучше?

Для защиты потребителей электроэнергии предусмотрены стабилизаторы напряжения, с возможным вариантом установки, как на входе в домашнюю электрическую сеть, так и для отдельно взятого прибора. Эти устройства осуществляют контроль параметров напряжения в сети с последующим приведением их к номинальному значению. Однако, несмотря на все преимущества систем стабилизации, они имеют существенный недостаток – относительно длительный период времени, в течение которого происходит приведение параметров электросети до номинального значения, что не всегда допустимо для сложной, чувствительной и дорогостоящей электронной техники. Оптимальным вариантом защиты электрических приборов от всплесков и провалов параметров электроэнергии служат реле напряжения (РН). Главным достоинством этих приборов является быстродействие, время срабатывания измеряется в наносекундах. Конструкцией аппарата предусмотрена регулировка порога срабатывания.

Реле напряжения осуществляет функции контроля параметров напряжения сети и мгновенного отключения потребителя в случае их недопустимого отклонения от номинала. В качестве рабочего органа выступает электронное устройство, собранное на базе компаратора или микропроцессора. В зависимости от технических условий защищаемого оборудования, определяющих допустимые пределы отклонения текущей величины от номинальной, устройство реле предусматривает возможность выбрать порог чувствительности прибора. На практике находят применение модели, обеспечивающие автоматическую подачу электроэнергии на потребитель после нормализации параметров напряжения, а также, возобновляющие свою работу после нажатия кнопки разблокировки. Решение, какой из двух выше указанных аппаратов защиты выбрать, необходимо решать исходя из конкретных условий.

Определяемся с типом подключения

На сегодняшний день выбору потребителя предлагаются реле, выполненных в нескольких конструктивных исполнениях, в зависимости от типа подключения в домашнюю сеть:

1. Вилка-розетка.
2. Удлинитель.
3. Модуль, установленный на дин-рейку.

Все вышеперечисленные типы реле исполнения имеют широкое применение и являются актуальным и проверенным вариантом контроля параметров электросети. Несведущему человеку тяжело определиться, как правильно подобрать реле напряжения, приемлемое для дома или для квартиры. Ответ на вопрос надо искать исходя из тех задач, которые будут возложены на защитное устройство.

Вилка-розетка устанавливается непосредственно в квартирной розетке. Выбор этого варианта контроля идеален для защиты от всплесков и спадов напряжений в сети отдельно взятого электроприбора. Цифровое табло, которым оснащено это устройство, высвечивает текущую величину напряжения в сети.

Удлинитель по принципу действия идентичен вилке-розетке, отличие составляет то, данное устройство оснащено двумя или более розетками. Приобретая РН для защиты нескольких потребителей, целесообразно выбрать удлинитель.

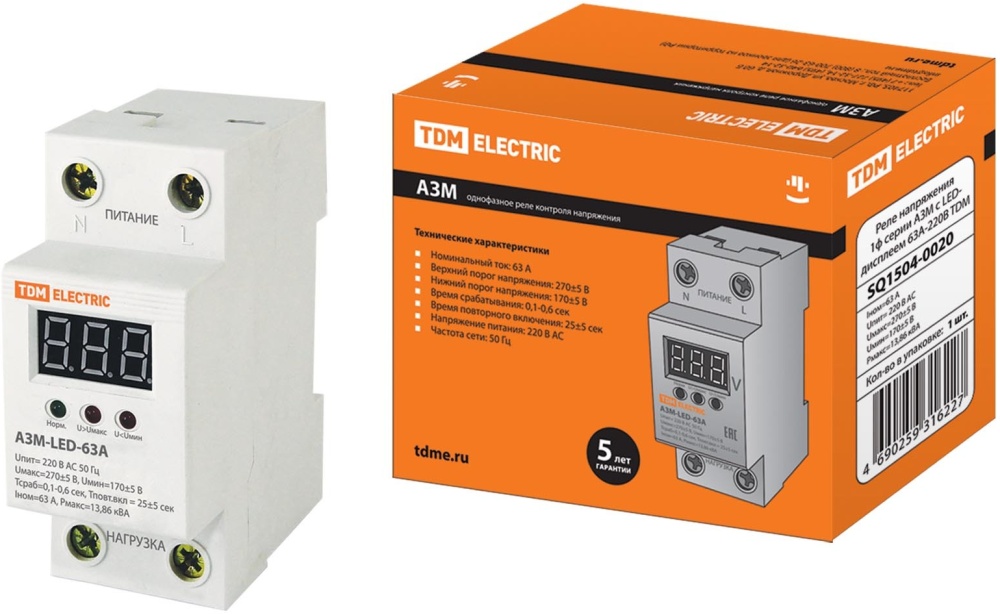

Реле в виде модуля, установленного на дин-рейку, подключается в распределительном щите квартиры или дома и предназначено для защиты от недопустимых скачков напряжения всех электропотребителей квартиры или дома. Конструкция предусматривает работу устройства в режиме максимального и минимального реле, а также выполнять функции реле времени.

РН имеют ограничения нагрузки по току, их силовые контакты рассчитаны на максимальную нагрузку 11 кВА. Если суммарная потребляемая мощность потребителей превышает этот номинал, аппарат следует использовать, как реле промежуточное. В качестве разъединителя силовой сети необходимо установить магнитный пускатель или контактор, выбрать который надо с учетом общей нагрузки домашней сети.

Выбираем фазность и номинальный ток аппарата

РН подразделяются на трехфазные и однофазные. Трехфазные модели применяются в сетях 380 вольт для защиты электрических приводов. Для квартирной сети 220 вольт следует выбрать однофазное реле напряжения.

Также не менее важно выбрать номинальный ток РН. Для этого первоначально нужно определить потребляемую мощность электроприборов и подобрать характеристики аппарата с запасом в 20-30%. К примеру, если вам нужно выбрать РН для кондиционера, номинальный ток которого 5 Ампер, вполне достаточно приобрести реле, рассчитанное на номинальный ток 10 Ампер. Если же вам нужно защитить всю электропроводку в квартире либо доме, обратите внимание на номинал автоматического выключателя. Если стоит автомат на 25А, нужно выбрать реле на 32А либо 40А. Если же номинальный ток автомата составляет 32А, ток РН должен составлять 40, а лучше 50 А.

Чтобы вы понимали, однофазные реле напряжения для установки в розетку рассчитаны на ток от 6 до 16 Ампер. Аппараты, устанавливаемые на DIN-рейку может выдерживать нагрузку от 8 и вплоть до 80А (максимальный ток, при этом номинальный составляет 63А, модель VA-protector 63A).

Остается немаловажный вопрос, какую марку аппарата лучше выбрать для обеспечения защиты электрооборудования квартиры. На российском рынке наиболее популярна линейка ZUBR компании DC Electronics. Для справки необходимо отметить, что ZUBR – это устаревшее название бренда, в настоящее время продукция фирмы поставляется в РФ под названием RBUZ.

Напоследок рекомендуем просмотреть полезное видео по теме:

Советы экспертов

Теперь вы знаете, как выбрать реле напряжения для дома и квартиры. Как вы видите, критерии выбора достаточно простые: нужно определиться с вариантом исполнения аппарата, фазностью, номинальным током и маркой.

Будет полезно прочитать:

• Что такое устройство защиты от импульсных перенапряжений
• Как выбрать стабилизатор для дома
• Как разделить электропроводку на группы

Советы экспертов

Adblock
detector

Защищаем дорогую электротехнику от скачков напряжения

март 24, 2022

В зданиях, подключенных к старым линиям электропередач, часто наблюдаются перепады напряжения. Это может грозить поломкой бытовой техники и пожарами. Для исключения этих рисков рекомендуется установка реле контроля напряжения. На рынке предлагаются модели, которые подключаются к распределительному щитку, генератору или в розетку. Альтернативой им служит стабилизатор. Рекомендации по поводу того, как выбрать устройство защиты, проверить его и произвести настройки, изложены в этой статье.

Зачем нужно контролировать напряжение?

Считается, что все электроприборы работают от сети с напряжением 220 В. Но на самом деле этот показатель может колебаться в сторону увеличения или снижения приблизительно на 10 единиц.

Внимание! Современные производители бытовой техники предусматривают возможность перепадов напряжения. Поэтому электроприборы способны работать в пределах от 170 до 265 В. Но срок их эксплуатации в таких условиях сокращается.

При резком скачке напряжения в квартирах, где установлены приборы защиты автоматического срабатывания, происходит перегорание предохранителей. При их отсутствии возможно два варианта событий.

В первом случае происходит сгорание предохранителей (при их наличии) в работающих электрических приборах, таких как телевизор, микроволновая печь, компьютер и т. п. При отсутствии этой детали техника может полностью выйти из строя. Не исключены риски ее возгорания, которые могут привести к возникновению пожара в доме или квартире.

При низком напряжении возможна поломка электроприборов, оснащенных компрессором. Это устройство не может запускаться и работать в таких условиях. Это влечет за собой перегрев электромотора, который при достижении критической температуры выходит из строя. Как правило, первыми страдают холодильник и кондиционер.

Чтобы избежать таких проблем, следует регулярно проверять сетевые показатели и при необходимости отключать или корректировать подачу тока. Для этого используются приборы автоматического срабатывания, такие как реле контроля или стабилизатор.

Причины проблем

Возникновение перепадов напряжения возможно под воздействием следующих факторов:

• замыкание фазы под нейтраль, которое может спровоцировать скачек сетевых показателей до 380 В;
• обрыв нуля при низкой нагрузке на сеть, в результате чего напряжение способно достичь своего пикового значения;
• перекос напряжения по фазам, что приводит к повреждению наиболее загруженной линии и снижению сетевых показателей до критического значения.

Наличие этих рисков объясняет, для чего нужно реле напряжения. Задача регулятора заключается в контроле сетевых показателей и своевременной блокировке поступления электроэнергии в дом или квартиру. Временные неудобства сохраняются до момента восстановления работоспособности сети.

При отсутствии в доме реле контроля или стабилизатора при перепадах напряжения в одних квартирах возможно падение сетевых показателей до 50–100 В, а в других — увеличение до 300–350 В.

Как работает реле напряжения?

Чтобы понять принцип работы регулятора, нужно хорошо ознакомиться с тем, что такое реле напряжения (РН).

Защитный прибор этого вида устанавливается в распределительный щиток в блок контроля нагрузки или подключается в розетку. Рабочие параметры определяются производителем, но и владелец вправе самостоятельно осуществить установку настроек.

Блок предназначается для непрерывного контроля сетевых показателей и регулировки работы электросети. Устройство периодически проверяет уровень напряжения.

В случае отклонения этого параметра от нормальных показателей регулятор подает сигнал на исполнительный модуль. Последний автоматически блокирует подачу тока, чем исключает риски поломки и возгорания электроприборов.

Реле контроля работает в циклическом режиме. Регулятор проверяет и фиксирует сетевые показатели по истечении определенных отрезков времени. При сохранении установленных отклонений устройство продолжает бездействовать.

Подача тока возобновляется после возврата напряжения к нормальным показателям. Реле подает исполнительному блоку соответствующий сигнал. Происходит автоматическое замыкание силового контакта. Подача электроэнергии возобновляется.

Внимание! Продолжительность циклов можно устанавливать самостоятельно или оставить заводские настройки.

В каких сферах оно используется?

Реле контроля напряжения предназначается для подключения к распределительному щитку или к розетке в домашних условиях. При правильных настройках регулятор позволяет избежать финансовых затрат по причине поломки бытовой техники.

Реле контроля проверяет работу электросети и способно хорошо защищать электрические приборы как на одну фазу, так и трехфазные. Следовательно, регулятор может использоваться повсеместно, в т. ч. для монтажа к распределительному щитку на промышленных объектах, где требуется стабильная подача высокого напряжения.

Виды защитных реле контроля

Реле контроля принято разделять на несколько видов по типу нагрузки (однофазные, трехфазные) и по способу подключения (к розетке или к Din-рейке распределительного щитка).

По типу нагрузки

Все образцы регуляторов делятся на однофазные и трехфазные. Первые принято подключать к щитку или к розетке в частных домах и квартирах. Модели второго типа обеспечивают хорошую защиту оборудования, используемого в условиях промышленности.

Тем не менее трехфазные регуляторы можно подключать к щитку и в домашних условиях. Они используются в системах, осуществляющих контроль за полнофазностью и стабильностью напряжения в электросети.

Подбирать такие устройства для монтажа к распределительному щитку в жилом помещении можно в случаях, если квартира оборудована трехфазным вводом. Но устройство такого типа может сработать непредсказуемо. Например, при перекосе фаз, даже при сохранении допустимого значения напряжения возможно обесточивание всего многоэтажного здания.

Тип подключения

По типу подключения регуляторы делятся на несколько разновидностей:

• розетки-вилки;
• удлинители;
• под Din-рейку.

Для защиты 1–2 электроприборов в квартире рекомендуется выбирать модели первого типа. Устройство подключают не к щитку, а непосредственно к источнику питания (к розетке). Такие модели хорошо работают при силе тока 16 А.

Электричество блокируется специальным электромагнитным расщепителем, расположенным внутри регулятора. Управление и настройки производятся посредством кнопок и цифрового дисплея.

Удлинители хорошо справляются с защитой нескольких электроприборов малой мощности. Этому способствует наличие дополнительных розеток, в которые можно подключить несколько предметов бытовой техники.

Но при использовании двух и более мощных электроприборов выбирать такой регулятор не рекомендуется. В данных условиях он не способен обеспечить хорошую защиту.

Регулятор под Din-рейку подключают к распределительному щитку. Такие устройства контроля хорошо защищают от перепадов напряжения весь дом. Их расчетная мощность — 7 кВт. Для увеличения этого показателя можно подключить магнитный контактор.

Настройка реле

Чтобы регулятор хорошо работал и обеспечивал эффективную защиту используемых электроприборов, важно разобраться, как настроить реле напряжения. Предварительно следует проверить сетевые показатели.

Настройка реле напряжения зависит от следующих факторов:

1. Показатель напряжения в сети. Необходимо понимать, что эта величина не может постоянно равняться 220 В. Она варьируется в диапазоне от 190 до 240 В. Это нужно учитывать при установке верхних и нижних границ допустимой нагрузки. В противном случае у жильцов могут возникнуть неудобства, связанные с постоянным отключением подачи тока, в результате чего электроприборы не смогут работать стабильно.
2. Мощность бытовой техники. Некоторые электроприборы потребляют максимум энергии в первые секунды сразу после того, как их подключили к сети. Этот показатель является контрольной точкой, которую необходимо учесть, чтобы исключить блокировку подачи электроэнергии в результате срабатывания ложного сигнала.
3. Время суток. Верхнее допустимое значение напряжения рекомендуется выбирать с учетом того, что ночью работает малое количество электроприборов. Напряжение достигает показателя в пределах 230–240 В.

Настройки регулируемых устройств можно делать по трем показателям:

• нижний уровень допустимого напряжения;
• максимальная величина сетевых показателей;
• промежутки времени, по завершении которых система проверяет уровень напряжения и подключает повторную подачу электроэнергии.

Продолжительность циклов работы устройства рекомендуется выбирать в зависимости от используемой техники. Чтобы хорошо защитить приборы с компрессором, например, холодильник или кондиционер, следует настраивать время в пределах 2–5 минут. При использовании телевизора и компьютера достаточно 10–20 секунд.

Если правильно делать настройки, то система будет работать стабильно без неоправданных отключений электроэнергии и при этом хорошо защищать бытовую технику от опасных перепадов напряжения.

Тестирование реле напряжения

Чтобы хорошо защитить электроприборы от перепадов напряжения, необходимо правильно подобрать, подключить устройство к щитку или к розетке, установить настройки.

После проведения перечисленных действий следует произвести проверку, насколько эффективно работает прибор.

Для этого можно принять одну из мер:

• с помощью вольтметра проверить сетевые показатели в местах, где подключаются фазная и нулевая клеммы;
• обратиться к специалисту, который не только подключит, но и проверит устройство в соответствии со всеми техническими требованиями.

Внимание! Если по результатам тестирования выяснится, что прибор работает хорошо, рекомендуется оставить все без изменений. В противном случае необходимо проверить правильность его монтажа и регулировки.

Как выбрать защитное реле с учетом характеристик модели?

Чтобы сделать правильный выбор защитного устройства, необходимо учитывать несколько критериев:

1. Фазность. Для жилых помещений чаще всего выбирают однофазные модели. Устройство устанавливается на специальную DIN-рейку распределительного щита или подключается в розетку.
2. Мощность. Выбирать реле следует, исходя из номинала автоматических выключателей, установленных в доме, и объема потребления электроэнергии.
3. Скорость срабатывания. В современных устройствах этот показатель варьируется в пределах 0,02–0,05 секунды.
4. Диапазон настройки предельных уровней напряжения. От этого параметра зависит стабильность работы прибора.
5. Функция самостоятельной настройки индикатора напряжения при искажении данных на дисплее.
6. Наличие системы термозащиты, препятствующей перегреву прибора.

Лучшие модели 2022 года

Чтобы система защиты работала хорошо, рекомендуется выбирать устройства надежных проверенных производителей. В зависимости от того, где будет использоваться прибор (в Москве или в других регионах России), технические характеристики могут незначительно различаться.

Лучшие модели реле, которые часто выбирают покупатели:

• Volt Control PH-116;
• Volt Control PH-101M;
• V-protector Vp-10AS;

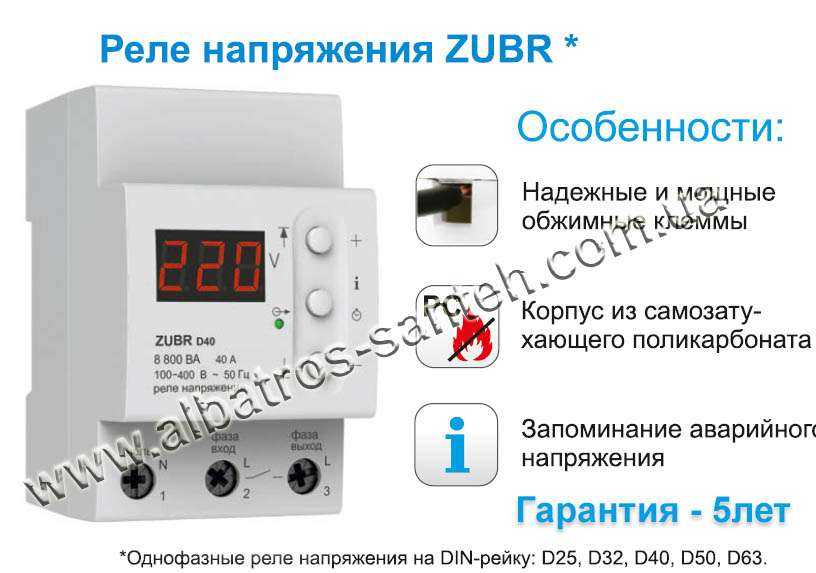

• ZUBR R116y;
• PH-260T;
• УЗМ-50Ц;

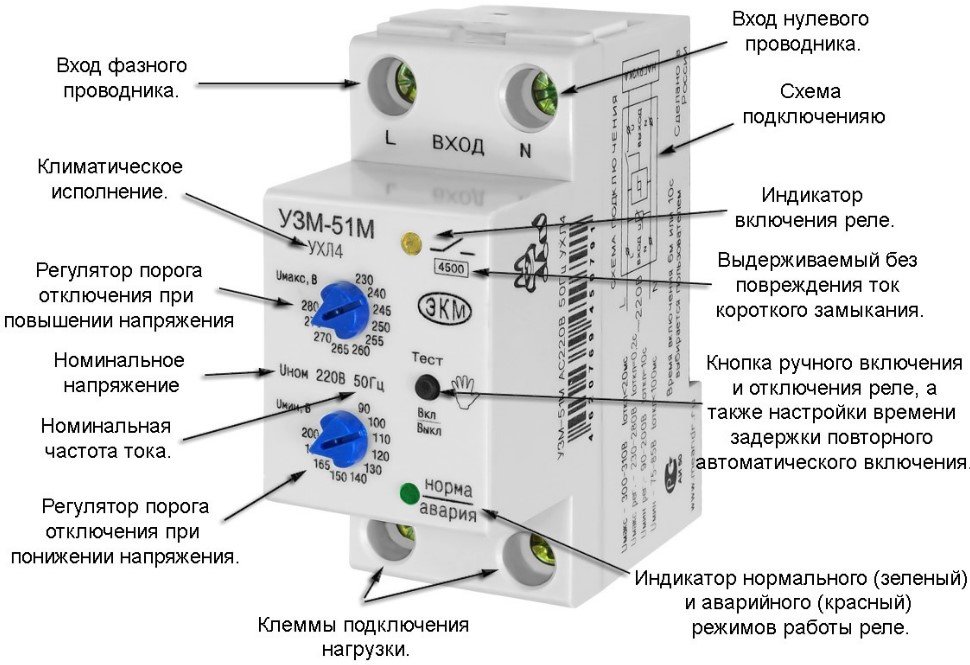

• УЗМ-51М.

Реле напряжения или стабилизатор — что лучше?

Главное затруднение потребителей электроэнергии заключается в решении вопроса, что лучше выбрать — реле или стабилизатор. Поэтому следует сначала узнать преимущества и недостатки каждого из этих устройств.

Главное отличие стабилизатора от реле заключается в принципе работы. Задачей последнего является отключение подачи электроэнергии при возникновении такой необходимости.

Стабилизатор предназначен для корректировки уровня напряжения. Если сделать это невозможно по причине достижения критического показателя нагрузки, устройство отключается и не выдает электричество на выходе.

Стабилизатор ставят на входе в сеть или подсоединяют к электроприбору. Возможность выбирать удобную схему монтажа предоставляет потребителю дополнительные удобства. Но нужно учитывать, что стабилизатор работает с задержкой. Устройство проверяет сетевые показатели и нормализует подачу тока через некоторое время.

Реле срабатывает быстрее, чем стабилизатор. Благодаря этому достигается более высокий уровень безопасности.

Внимание! Выбирать между реле и стабилизатором рекомендуется, основываясь на условиях и задачах использования системы защиты.

В устройствах обоих видов можно настроить предельно допустимые значения напряжения. Но нужно учитывать, что стоимость стабилизатора, как правило, выше цены реле.

Ознакомьтесь с техническими характеристиками реле для вашей системы коммутации

Спецификации реле — это не просто цифры в техпаспорте — к ним нужно относиться серьезно. Управление реле, используемым снаружи
его спецификаций может значительно сократить срок его службы и вызвать сбои в системе коммутации и даже потенциально повредить проверяемое оборудование.
(Испытуемый блок). Имея это в виду, давайте рассмотрим некоторые общие характеристики реле и их влияние на коммутацию.
системы.

Ожидаемый срок службы

Реле имеют движущиеся части, эксплуатация которых вызывает износ и напряжение, что в конечном итоге приводит к
неисправность реле. Спецификация ожидаемого срока службы предоставляет информацию о том, когда можно ожидать механического износа реле.
вне. По сути, эта спецификация представляет собой количество раз, когда реле может срабатывать без нагрузки или в условиях малой нагрузки, когда
износ контактов, температура реле и силы, действующие на движущиеся части, являются просто результатом механической активации.

Есть
Существуют два типа механических реле: герконовые реле и электромеханические реле (ЭМР). Как правило, герконовые реле приборного класса
имеют самый долгий механический срок службы, потому что в реле мало движущихся частей. Лезвие герконового реле изгибается, а не перемещается
на шарнире, а контакт заключен в герметичную стеклянную оболочку, поэтому он менее восприимчив к загрязнениям
и механические дефекты.

ЭМИ, как правило, имеют меньший механический срок службы, чем герконовые реле, но они имеют большую допустимую мощность
емкость.

Максимальное напряжение переключения

Максимальное напряжение переключения реле – это максимальное напряжение, которое может
контакты независимо от того, открыто реле или замкнуто. Работа реле с высоким напряжением может вызвать искрение, и это в
очередь разъедает контакты и, в конечном счете, ухудшает работу контактов. Дополнительную информацию по этой теме см. в нашей базе знаний.
статья, Реле горячего переключения. В коммутационной системе номинальное напряжение может быть ограничено такими факторами, как расстояние между
следы на печатной плате или разъемах. Когда Пикеринг проектирует коммутационный модуль, мы используем номинальное напряжение реле на
платы для определения минимально допустимого расстояния между дорожками печатной платы.

Если и положительное, и отрицательное напряжение
В настоящее время необходимо учитывать разницу этих двух напряжений. Например, если ваша система коммутации будет коммутировать
трехфазных источников питания напряжение на реле будет больше, чем отдельные напряжения каждой фазы.

Для Пикеринга
Системы коммутации интерфейсов, если не указано иное, характеристики напряжения относятся к дифференциальному напряжению. Например,
если коммутационный модуль рассчитан на 150 В, то его можно использовать для коммутации сигналов в диапазоне от 0 до 150 В, от -150 В до 0 В или от -75 В.
до +75В.

Также важно помнить, что максимальное коммутационное напряжение системы коммутации может быть меньше максимального
коммутационное напряжение реле, так как характеристики реле обычно определяются с помощью резистивных нагрузок. Потому что переключение
системы имеют некоторую емкость (наибольшую роль в этом играет емкость между дорожками на печатной плате),
спецификация системы максимального напряжения переключения может быть ниже, чем спецификация реле.

Напряжение холодного переключения

Реле могут
быть в состоянии выдерживать более высокие напряжения на своих контактах, чем максимальное напряжение переключения, при условии, что не предпринимается никаких попыток
для управления реле при подаче сигнала. Эта спецификация называется напряжением холодного переключения или напряжением зазора.

Реле с высоким зазором напряжения могут быть полезны при проверке изоляции, но пользователь ДОЛЖЕН избегать переключения реле во время
напряжение подается, так как оно превышает номинальное контактное напряжение при работе.

Когда коммутационная система имеет холодный
спецификации напряжения переключения, это означает, что расстояние между дорожками печатной платы рассчитано на то, чтобы выдерживать это
Напряжение.

Ток переключения

При горячем переключении реле ток переключения представляет собой максимальный ток, который реле может выдержать
при открытии или закрытии и не выдерживают контактных повреждений.

Текущий ток

Если контакты реле уже замкнуты, реле
может быть в состоянии поддерживать более высокий ток, чем ток переключателя. Это называется током переноса. Ток переноса обычно
ограничивается контактным сопротивлением, что вызывает нагрев контактов. Когда реле пропускает ток больше, чем
ток переключения, реле нельзя размыкать до тех пор, пока ток не уменьшится.

Импульсный ток переноса

Некоторые реле или переключатели
системы могут иметь спецификацию импульсного тока переноса. Импульсный переносной ток просто нагревает контакты реле, а не
создают те же дуги, что и горячее переключение.

Контакты реле имеют достаточную тепловую массу, чтобы этот импульсный ток
не вызывает перегрева контактов и, как следствие, не повреждает контакты. Импульсный ток может быть единичным событием
или может быть повторяющимся, но если это повторяющееся, то необходима некоторая осторожность, чтобы убедиться, что суммарный эффект не создает термического эффекта.
проблема. Типичный ЭМИ на 2 А может, например, поддерживать 6 А в течение 200 мкс.

Также помните, что тепловые эффекты пропорциональны
квадрат тока (при условии постоянного контактного сопротивления). Итак, если импульсный ток переноса в три раза превышает переносной ток
тока, то коэффициент заполнения этого сигнала должен быть не более 10 %. Это особенно верно, если контакты необходимы для
проводят ток между импульсами сильного тока.

Номинальная мощность

Некоторые пользователи игнорируют номинальную мощность, но эта спецификация
большое влияние на срок службы реле. Сигнал как при максимальном напряжении переключения, так и при максимальном токе переключения обычно будет
превышать номинальную мощность реле.

Например, реле с номинальной мощностью 60 Вт может иметь максимальное напряжение переключения
250В и максимальный ток переключения 2А. Сигнал 250 В, 2 А имеет мощность 500 Вт, что превышает номинальную мощность
реле почти на порядок. Чтобы оставаться в пределах номинальной мощности, сигнал с максимальным напряжением 250 В должен иметь
ток не более 240мА.

Таким образом, большинство реле имеют сложную полезную рабочую зону. Чем выше коммутируемое напряжение,
тем ниже должен быть максимальный ток переключения, чтобы реле могло с ним работать безопасно.

Кроме того, при высоком постоянном напряжении мощность
номинал для механического реле ниже, чем номинал при более низком напряжении, потому что замыкание или размыкание реле создает
дуга, которая, в свою очередь, создает плазму, которая может повредить контакты и материалы реле. Пользователи всегда должны проверять загрузку
кривые, представленные в паспорте реле, когда сигналы постоянного тока переключаются выше 30 В.

По той же причине частая работа
реле под высокими нагрузками может сократить срок службы, поскольку дуга повышает температуру внутри реле.

Спецификация номинальной мощности
применяется к сигналам с горячей коммутацией, но номинальная мощность часто отличается для нагрузок постоянного и переменного тока. См. нашу базу знаний
статью «Реле горячего переключения» для получения дополнительной информации.

При использовании твердотельных реле,
были разработаны для быстрого включения / выключения, потому что они часто могут выдерживать как высокое напряжение, так и большой ток без повреждений.
Быстрое время включения/выключения гарантирует, что рассеяние во время перехода состояния будет низким, и при использовании
твердотельное реле.

Минимальное напряжение переключения

Некоторые типы реле имеют минимальное напряжение переключения, которое должно присутствовать для
реле для надежного переключения. Это особенно актуально для реле, используемых для горячего переключения сигналов, где может произойти износ контактов.
и раскрыть нижележащие материалы. Минимальное напряжение необходимо для «смачивания» контакта, чтобы обеспечить низкое контактное сопротивление.

Герконовые реле особенно эффективны для коммутации низкого напряжения, поскольку их контакты герметично закрыты стеклом,
и загрязняющая пленка не может образовываться на контактах. Некоторые реле, предназначенные для телекоммуникационных приложений, также имеют
минимальное номинальное напряжение, потому что они имеют золотые контакты. Реле большой мощности часто требуют более высокого минимального напряжения, чем реле низкой мощности.
силовые реле после того, как защитный золотой налет был разрушен либо горячим переключением, либо механическим износом их высокого давления.
контакты.

Время работы

Спецификация времени работы может иногда сбивать пользователей с толку, но может иметь решающее значение для точности.
временные ситуации. Приложение, не учитывающее время замыкания реле, может означать, что конкретное измерение может
не может быть захвачен правильно, потому что реле еще не было замкнуто и не передало сигнал.

Для системы коммутации
время, указанное в техпаспорте, включает время, необходимое программному обеспечению для обработки инструкции драйвера, а также
время, необходимое реле для срабатывания и стабилизации. Драйверы, используемые интерфейсами Пикеринга, включают информацию о времени реле,
и драйвер предотвратит доступ к системе коммутации до завершения времени установления, если драйвер не находится в состоянии ожидания.
был переопределен. Некоторым системам коммутации может потребоваться более одной операции для завершения изменения состояния системы.
для того, чтобы убедиться, что нет случайных операций «сделать перед разрывом». Более подробную информацию по этой теме можно найти в нашем
Статья базы знаний о переходных значениях плат резисторов.

Спецификации коммутации модулей в сравнении со спецификациями релейной коммутации

Спецификации реле не всегда применимы на уровне модуля по ряду причин. Конструкция печатной платы модуля, для
например, может повлиять как на максимальное напряжение, так и на максимальный ток. Расстояние между дорожками печатной платы повлияет на
спецификация напряжения, в то время как ширина трассы будет определять спецификацию тока. Это означает, что модули, которые
имеют больше реле, как правило, имеют более низкие характеристики максимального напряжения и тока.

Причина в том, что более плотные модули
имеют печатные платы с более тонкими дорожками и меньшим расстоянием между ними. Кроме того, некоторые модули имеют значительную емкость. Эта емкость
может понизить номинальные значения напряжения и тока при горячем переключении, поскольку может создавать пусковой ток при замыкании контактов. Чем больше
коммутационной системы, тем более вероятно, что это произойдет. Использование длинных кабелей в вашей системе коммутации также, вероятно,
влияние на рейтинги. Это связано с емкостью кабеля (которую можно в целом принять равной 100 пФ на метр для многих приложений).

Спецификации для продуктов Pickering Interfaces определяют производительность на уровне модулей и обычно относятся к системам с резистивными
нагрузки, так как это единственные однозначные условия работы, которые можно указать.

Для других типов нагрузок у вас будет
снизить эти рейтинги.

Что нужно знать о промышленных реле

Доступны дополнительные опции! Звоните
801-532-2706

• Меню продукта

• Инженерные решения

• Производители

• Образование
• Услуги панели

Дом

Образовательная серия

Реле Образование

вещей, которые вы должны знать о реле

Образовательная серия

Антенны Образование

Прерыватели и предохранители

Аккумуляторы Образование

Кабели, провода и сборки Образование

Корпуса Образование

Ethernet и сетевое образование

Блок управления двигателем

Промышленные панели управления Обучение

Обучение аппаратному обеспечению панели

Блоки питания Образование

Реле Образование

Солнечное образование

Обучение работе с сигналами и преобразованием сигналов

Клеммные колодки Обучение

Top_Five_Things_you_MUST_know_about_Relays.pdf

Расшифровка:

[0m:4s] Привет, я Джош Блум, добро пожаловать в еще одно видео из серии образовательных материалов RSP Supply. В сегодняшнем видео мы обсудим пять основных вещей, которые вы должны знать о реле. Реле являются важным инструментом для многих распространенных электрических цепей, которые мы используем ежедневно. Для получения дополнительной информации о том, как работают реле, посмотрите другие наши видеоролики, на которые мы дадим ссылки в описании ниже. Важно, чтобы мы хорошо понимали реле, почему они так важны и как они могут нам помочь. То, о чем мы поговорим сегодня, должно помочь вам лучше понять реле и некоторые вещи, которые мы должны знать при их использовании. Во-первых, напряжение имеет значение. При использовании реле очень важно учитывать используемое напряжение. Это относится как к катушке, так и к контактной стороне реле. Большинство реле идентифицируются по напряжению, на которое рассчитана катушка. Итак, если у нас есть 12-вольтовое реле, это обычно означает, что эта конкретная катушка реле рассчитана на 12 В постоянного тока.
[1m:7s] Контактная сторона реле будет рассчитана на совершенно другое напряжение.
[1m:12s] Очень часто контактная сторона реле рассчитана на напряжение до 250 вольт переменного тока, но обычно оно также может переключать напряжение постоянного тока.
[1m:23s] Также важно отметить, что катушки переменного и постоянного тока отличаются друг от друга и не являются взаимозаменяемыми. Таким образом, при использовании реле обратите внимание на напряжение как на катушке, так и на контактной стороне реле, и убедитесь, что вы подаете на это реле правильное количество напряжения.
[1m:41s] Номер два, нормально открытый и нормально закрытый: почувствуйте разницу. Многие реле имеют нормально разомкнутый и нормально замкнутый контакт. Однако некоторые реле будут только
.
есть и то, и другое. Важно понимать разницу между ними, чтобы электрическая цепь, которой вы управляете, функционировала так, как вы задумали.
[2m:3s] Если вы не совсем понимаете, как работают нормально разомкнутые и нормально замкнутые контакты в реле, обратитесь к другому нашему видео, в котором мы подробно рассказываем об этом. Чаще всего используется нормально разомкнутый контакт реле. Тем не менее, большинство схем могут работать с использованием одного или другого, в зависимости от того, как он настроен. Итак, еще раз, знайте разницу, это может помочь определить, будет ли электрическая цепь функционировать, как запланировано, или нет.
[2m:29s] Номер три, реле не контактор. Не запутайтесь. Хотя реле и контакторы работают во многом одинаково, это не одно и то же. Контакторы обычно используются в сценариях, где необходимо коммутировать большое количество напряжения и тока. В то время как с реле вы обычно не переключаете более 15 ампер и 120 вольт.
[2m:52s] Используйте правильное устройство для правильных сценариев, и вы избежите каких-либо проблем. Подумайте об этом так: реле равно низкому напряжению, а контакторы равно высокому напряжению. Номер четыре: небольшая сила имеет большое значение. Важно помнить, почему в большинстве случаев мы используем реле. Они позволяют нам управлять или переключать цепи с более высоким напряжением с помощью управляющих сигналов с более низким напряжением. Это позволяет вам изолировать себя и свое более чувствительное управляющее оборудование от цепей более высокого напряжения, например, от двигателя. Реле — это дешевый и простой способ удаленно включать и выключать эти типы цепей. В случае сомнений используйте реле для переключения более высокого напряжения. И номер пять, реле можно использовать в обоих направлениях. Хотя чаще всего реле используются для переключения цепи более высокого напряжения, это не единственный способ использования реле.
[3m:49s] Другое очень распространенное применение реле — контроль состояния определенных устройств, таких как двигатель.
[3m:55s] Чтобы сделать это, вы должны подключить реле так, чтобы катушка была под напряжением, когда двигатель фактически работает.
