⚡👎 Низкое бортовое напряжение — 10 распространённых причин
Низкое бортовое напряжение в сети автомобиля является распространённой неисправностью, из-за которой возникают проблемы с АКБ, двигателем и потребителями. Однако эта поломка одна из многих, причину которой реально найти и устранить без помощи профессионального автоэлектрика. Всё, что для этого нужно — умение пользоваться мультиметром и предоставленная далее информация.
Последствия при низком бортовом напряжении
«Мёртвые» аккумуляторы
При заниженном напряжении в бортовой сети — автомобиль продолжает кое-как работать. По этой причине многие автовладельцы так и ездят, в лучшем случае, откладывая решение проблемы в долгий ящик. Другие и вовсе никогда не задумываются о том, какое там напряжение в бортовой сети собственной машины. Едет — и хорошо. Внимание на этот вопрос обращается уже тогда, когда начинают проявляться последствия низкого напряжения.
К таковым относится:
- Постоянный недозаряд АКБ. Если напряжение на борту автомобиля в основном ниже 14,4 В, аккумулятор никогда в жизни не будет «видеть» 100-процентного заряда от генератора. В лучшем случае, уровень заряда будет плавать в районе 40-60%. А полностью он будет заряжаться только от стационарного зарядного устройства.
- Нехватка времени для восстановления АКБ. Если вы используете автомобиль для кратковременных и редких поездок, аккумулятор попросту не будет успевать возвращать потраченную на запуски энергию. Эта проблема имеет тенденцию к накоплению. То есть, после каждой поездки нехватка будет всё большей и большей. В итоге АКБ со временем разрядится в ноль.
- Ускоренная деградация АКБ. Автомобильные аккумуляторы служат тем дольше, чем больше времени они проводили в хорошо заряженном состоянии. Если же случаются глубокие разряды, АКБ в основном заряжен менее, чем на 60% — его ресурс сокращается если не в разы, то намного. Иногда он и больше года не ходит. Быстро теряет ёмкость и силу пускового тока.
- Нехватка питания для мощных потребителей. Первое, на что обычно обращают внимание — это головной свет. При низком напряжении фары светят слабее положенного. Страдает от этой проблемы магнитола (с сабвуфером вообще жесть), инвертор, кондиционер.
- Нестабильная работа двигателя. А именно —плавающие холостые обороты, пропуски зажигания, внезапные остановки. Собственно, с запуском мотора тоже могут быть проблемы, так как слабо заряженная АКБ плохо крутит стартер.
- Отказ элементов электроники. Случается крайне редко. Но бывает. Особенно, если просадки напряжения бортовой сети доходят до критических значений.
В большинстве случаев не найденная своевременно причина низкого бортового напряжения склонна прогрессировать. То есть, по началу проблем, вроде как, и нет никаких. А вот со временем они накапливаются и становятся всё заметнее. В конце концов, если ничего не предпринимать — однажды машина встанет колом. И ещё хорошо, если в гараже, а не где-нибудь на пустынной трассе.
Нормальное напряжение бортовой сети машины
Идеальное напряжение для зарядки АКБ
Пару слов о том, что такое нормальное напряжение бортовой сети автомобиля, так как мнения часто расходятся.
Кому-то и 14,0 В за глаза. У других 14,8 В на борту, и им этого мало. Причина такого значительного разброса чаще всего заключается в неправильной трактовке инструкций по зарядке АКБ. Особенно много разногласий в случае с кальциевыми аккумуляторами. Ещё в этом вопросе надо обязательно учитывать естественные просадки напряжения, которые возникают по мере увеличения нагрузки на бортовую сеть.
Всё сказанное далее базируется на следующих «постулатах»:
- Эталонное (нормальное) напряжение бортовой сети легкового автомобиля — 14,4 В.
- С включённой нагрузкой допускается просадка, но не ниже, чем 14,1 В.
- При использовании кальциевых АКБ допускается напряжение 14,7 В.
- Эталонное напряжение без включённой нагрузки должно наблюдаться при любых оборотах двигателя, в том числе, на холостых (но не ниже минимальных).
То есть, если вы запустили двигатель и выключили все потребители, идеальным напряжением бортовой сети следует считать 14,4 В.
Если в вашем случае оно заметно ниже — далее приведены самые распространённые 10 причин, с поиска которых стоит начать. Если это не поможет, то тогда, скорее всего, целесообразнее обратиться к профессиональному автоэлектрику. Собака зарыта слишком глубоко.
Причина №1. Ошибочные замеры
Дешёвый и неправильно подключенный вольтметр — «врёт»
Прежде всего необходимо понимать, что нормальное напряжение бортовой сети нужно «искать» непосредственно на клеммах аккумулятора. Не в салоне. Не в розетке прикуривателя. Ни ещё где-нибудь. Только на клеммах АКБ. Поэтому, если вы ориентируетесь на показатели штатного или установленного своими руками вольтметра, сверьте его показатели с напряжением на клеммах.
Второй важный момент — мультиметр. Он должен быть откалиброванным, и показывать реальное напряжение. Как правило, многие современные мультиметры проверяются и регулируются на производстве. Но не все. Зато практически любой прибор можно откалибровать самостоятельно. В крайнем случае — сверьте то, что он показывает, с каким-нибудь эталоном.
Как пример, можно обратиться в мастерскую по ремонту электроники. У них всегда есть нормальный лабораторный блок питания и калиброванные измерители.
Последний важный момент — текущая нагрузка на бортовую сеть. Выше об этом уже сказано. Эталонное напряжение бортовой сети автомобиля следует измерять при выключенных потребителях. Вопрос просадки вольтажа под нагрузкой — это уже другая тема. Здесь рассматриваем исключительно низкое напряжение при всех вышеописанных условиях.
Причина №2. Сильно разряжена АКБ

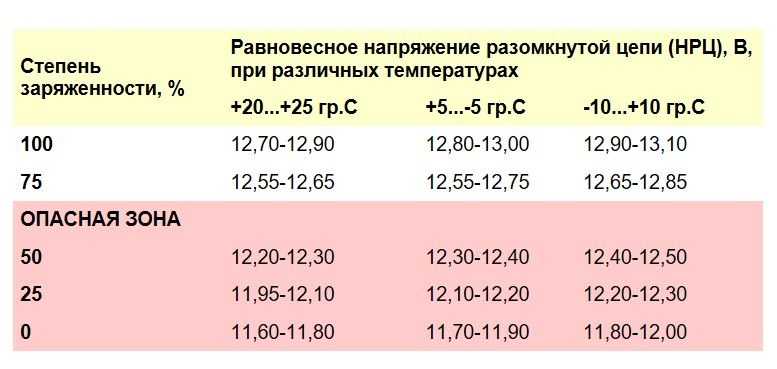

Разряженная АКБ = просадка напряжения
Достаточно распространённая причина низкого напряжения бортовой сети — текущий уровень заряда АКБ. Если он низкий, то напряжение бортовой сети может быть тоже слегка заниженным. Происходит это потому, что разряженный аккумулятор после запуска двигателя начинает интенсивно заряжаться, потребляя большой ток. То есть, он является серьёзной нагрузкой на генератор.
Чтобы расширить кругозор по теме АКБ, прочитайте статьи «Проверка аккумулятора нагрузочной вилкой» и «Напряжение аккумулятора автомобиля» на сайте Авто без СТО.
История из жизни. Один хороший друг автора решил однажды победить низкое напряжение бортовой сети известным кустарным способом. Речь идёт о диоде, который впаивается в разрыв между АКБ и реле-регулятором. Это решение позволяет «обмануть» реле-регулятор. На диоде падает порядка 0,5-0,7 В, регулятор это «обнаруживает», и «требует» от генератора большего.
До установки диода в бортовой сети автомобиля было напряжение 13,7 В. После — 14,3 В. Почти эталонное. Но друг автора не учёл один момент, а именно текущий уровень заряда аккумулятора. Поскольку напряжение бортовой сети было слишком низким, АКБ постоянно недозаряжался. Ситуация усугубилась ещё и тем, что машина использовалась для коротких поездок.
Установка диода как раз совпала со случаем, когда потребовалось ехать на автомобиле на довольно дальнее расстояние. В процессе этого путешествия аккумулятор нормально зарядился, и напряжение бортовой сети поползло вверх.
Зато помогла замена реле-регулятора.
Доползло оно аж до 14,8 В. А это уже напряжение, при котором кипит аккумулятор (не всякий). В итоге, как показал этот опыт, диод в качестве решения проблемы низкого напряжения в данном конкретном случае не подошёл.Причина №3. Неисправность реле-регулятора напряжения
Реле-регулятор напряжения
Задача реле-регулятора — отслеживать напряжение в бортовой сети, и по мере его изменения корректировать степень возбуждение генератора. То есть, напряжение в сети падает — реле-регулятор «заставляет» генератор выдавать больше вольт, и наоборот. Если же эта деталь глючит, то в бортовой сети наблюдается (чаще) низкое напряжение. Установить эту причину позволяет простейшая проверка реле-регулятора. Решить — его замена.
Глючит реле-регулятор по разным причинам. Чаще всего из-за перегрева. Реже в нём подгорают электронные компоненты, отвечающие за правильную работу схемы. Ещё попадаются некачественные модели, которые поначалу работают отлично, а потом напряжение опять начинает плавать.
Оригинальные (но дорогие), как правило, сразу и надолго помогают решить проблему низкого напряжения.
Причина №4. Недостаточная мощность генератора
Штатный генератор рассчитан на штатные потребители энергии
Первый момент — естественный износ генератора. Если он достиг критического уровня, то мощности, которую он выдаёт, попросту не хватает для питания всех потребителей.
Второй момент — возросшая нагрузка на генератор. Если вы установили в машину мощнейший сабвуфер, инвертор, ксеноновый свет, холодильник — есть все шансы, что генератору эта «ноша не по зубам». Решается проблема очень просто. Заменой генератора на более мощный. И не надо беспокоиться по поводу мифов, что из-за этого испортится аккумулятор, как-то пострадает двигатель и так далее.
Причина №5. Проскальзывание ремня генератора
Привод генератора
Всё просто — генератор вырабатывает электроэнергию в требуемом объёме до тех пор, пока крутится. Если же в действие он приводится от ремня, который поизносился, порвался, растянулся, проскальзывает — низкое напряжение бортовой сети не заставит себя ждать.
Нередко ремень проскальзывает и без видимых на то причин. То есть, он целый или вообще новый, и правильно натянут. В таких случаях причиной может быть попавшая на шкив генератора вода из луж, либо моторное масло, текущее из двигателей старых автомобилей со всех щелей.
Причина №6. Выгоревший диодный мост
Силовой диодный мост
Задача диодного моста — выпрямлять переменное напряжение, которое вырабатывает генератор автомобиля. Состоит он, как минимум, из шести диодов, соединённых по схеме моста. Если хоть один из диодов моста выгорает (пробивается) — напряжение бортовой сети падает. Установить проблему позволяет весьма несложная проверка диодного моста. Решить — замена выгоревших (пробитых) диодов или всей «подковы» сразу.
Причина №7. Проблемы с проводкой автомобиля
Окисление + перегрев проводов
Проблем с проводкой, из-за которых может наблюдаться низкое напряжение бортовой сети, бывает 3:
- Короткое замыкание.
- Обрыв.
- Плохой контакт.
Искать всё это не так уж просто, и в двух словах процесс описать невозможно. Либо глубже изучаем тему, либо едем к автоэлектрику. Возможно, вам «повезёт», и одна из вышеперечисленных проблем окажется где-то на поверхности, где вы сами сможете её выявить и устранить своими силами.
Причина №8. Ненадёжный контакт в цепи зарядки АКБ
Так выглядят надёжные контакты
Первая точка, которую надо проверить — это клеммы АКБ. Если здесь будет плохой контакт, напряжение бортовой сети точно будет плавающим. Решается проблема элементарно. Клеммы АКБ очищаются от окислов и солей, а зажимы проверяются на целостность и надёжно затягиваются. Для профилактики эти точки желательно защитить каким-либо составом, предотвращающим отложение окислов и солей на клеммах и зажимах.
Даже если внешне клеммы АКБ выглядят чистыми, не поленитесь снять зажимы, и проверить места контакта более детально. Со временем между зажимами и клеммами образуется налёт, из-за которого напряжение бортовой сети может понижаться.
Заглядывать сюда рекомендуется не реже, чем два раз в год.Вторая точка — масса двигателя. Как правило, это толстый провод, который идёт от минуса АКБ куда-то в нижнюю часть мотора. Условия там, мягко говоря, не самые лучшие. Место контакта быстро окисляется, ржавеет, загрязняется. Проверить массу двигателя очень просто (можно на заглушенном моторе). Для этого измерьте напряжение сначала на клеммах АКБ. Затем плюсовой щуп оставьте на аккумуляторе, а минусовым прикоснитесь к мотору вблизи генератора. Если между показателями есть разница — провод массы нуждается в ревизии.
Причина №9. Недостаточное сечение проводов в цепи зарядки АКБ
Толстый силовой провод
Встречается после серьёзного и неумелого ремонта проводки автомобиля. Недостаточное сечение проводов в цепи генератор-аккумулятор — это гарантия низкого напряжения бортовой сети. Кроме того, даже «родные» силовые провода могут иметь малое сечение. Со временем в местах изгибов и в точках крепления жилки постепенно ломаются, в результате чего сопротивление участка цепи увеличивается.
Ремонтируется что первое, что второе — элементарно.
Причина №10. Неисправности генератора
«Гена»
Неисправный или порядком подношенный генератор вполне закономерно может быть причиной низкого бортового напряжения. К сожалению, диагностика и ремонт этого узла требует серьёзного опыта. Начните с простого. Почитайте про типовые неисправности генератора.
Краткие итоги
Низкое бортовое напряжение — распространённая поломка легкового автомобиля. Для её устранения в большинстве случаев не нужен автоэлектрик. При желании даже самые сложные из описанных выше причин неисправности можно найти и устранить своими силами. Но имейте в виду. Бортовая сеть автомобиля не прощает многих ошибок. Поэтому, если нет чёткого понимания и уверенности в том, что вы делаете — получше изучите вопрос, и только потом открывайте капот.
ВИДЕО: о напряжении бортовой сети автомобиля
