Каким сечением должен быть провод для подключения стиральной машины: Подключение стиральной машины. Электрическая часть

Содержание

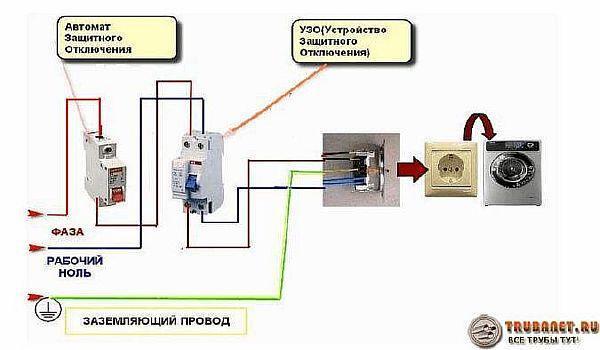

Каким должен быть удлинитель для стиральной машинки

Изготовители бытовой техники категорически против подключения электроприборов к сети через удлинитель. Так же, как и электрики, они считают, что это влияет на работу техники, может привести к ремонту стиральной машины, замыканию или воспламенению проводки.

К сожалению, сами производители не обеспечивают достаточную длину провода на стиралке, что вынуждает потребителя пользоваться удлинителем. Мы устанавливаем машинку там, где это удобно, но изготовители видят это по-другому.

Выбор удлинителя

Зайдя в любой хозяйственный магазин можно увидеть множество удлинителей. Они отличаются длиной, толщиной провода. С различными розетками, вилками, кнопками, защитой и т.д. Редко какой продавец сможет толково разъяснить что именно выбрать для подключения стирального агрегата.

Работа стиралки связана с водой, есть вероятность образования течи ил просто разлива воды. Этот факт в разы увеличивает требования к электроудлинителю. При покупке необходимо обратить внимание на характеристики изделия:

Длину
Качество материала
Надежность изготовителя
Сечение
Количество розеток и подходят ли они под евро-вилку
Наличие кнопки-выключателя
Наличие провода заземления
Есть ли защита от замыкания

Необходимую толщину кабеля можете высчитать самостоятельно. Например, при мощности стиральной машинки в 2,5 кВт и стандартном напряжении в сети 220, амперы будут равны 11,4. Вам необходим удлинитель с проводом, который способен выдержать 16 Ампер. Длина может быть от трех до семи метров, сечение медного кабеля – 1,5 мм².

Нескольких розеток не рекомендуется. Стиральная техника имеет большую мощность. Подключение в один удлинитель дополнительных электроприборов может вызвать перегруз в сети. Это влечет за собой негативное влияние на работу агрегатов, вплоть до сбоев, поломок, замыкания.

Выдержит ли удлинитель?

Есть в электроудлинителе заземляющий провод или нет – реализатор может и не знать, но покупатель должен быть осведомлен. Провод заземления окрашен в желто-зеленый цвет. Вы без труда сможете его заметить.

Цифры на упаковке или самом удлинители говорят о многом:

IP20 – соответствие степени защиты от повышенной влажности и пыли
IP44 – защита от брызг

Идеальный, но более дорогой вариант – удлинитель с предохранителем. Если в сети произошел скачок напряжения, устройство самостоятельно отключится от электроснабжения, тем самым, уберегая машинку. Так же лучше отдать предпочтение моделям с защитной крышкой.

Удлинитель – вещь, на которой нельзя экономить, от этого зависит работа стиральной машинки и безопасность. Дешевая версия может обойтись очень дорого. Доверяйте надежным производителям качественных товаров.

Каким кабелем подключить водонагреватель?

Зачем нужно знать сечение кабеля
Выбор сечения по мощности
Выбор сечения по току
Полезная информация о подключении

Зачем нужно знать сечение кабеля

У каждого времени свои обычаи. Наши бабушки считали чудом телевизор, в экран которого заливали воду. Наши мамы с удовольствием пользовались простенькими утюгами и стиралками. А для нас норма, когда машина сама стирает, моет посуду, греет воду и многое другое.

Но у каждой медали есть обратная сторона. Техникой надо уметь пользоваться, иначе беды не миновать. Например, при самостоятельном подключении следует знать, какое сечение кабеля нужно для водонагревателя, стиральной машины или другого бытового прибора.

А зачем это знать? Провод — он провод и есть. Любой возьми, электроны по нему бегут, все работает. Что еще надо?

Каждый провод имеет определенное сопротивление. Оно зависит от материала, длины и сечения. Поэтому любой проводник работает, не нагреваясь, только при подаче тока максимальной для него мощности. Если все рассчитать правильно, проблем не будет.

Если же по проводу пойдет слишком большое количество тока, он перегреется, расплавится изоляция. Защитная автоматика вырубит напряжение. (Пример из опыта автора. В хрущевке кто-то из жильцов поставил электрический «теплый пол». Зимой старая «советская» проводка не выдержала. По всему стояку 3 раза за 3 дня выбивало свет, приходилось вызывать электриков).

Более мрачный вариант — сгорит бытовой прибор.

Выбор сечения по мощности

Выбор сечения по мощности или, как еще говорят «по нагрузке» делается по таблицам. Это самый быстрый и удобный способ. Но надо учитывать некоторые особенности.

Сопротивление проводника длиной l и сечением S определяют по формуле:

R = ρ l / S

Здесь ρ — удельное сопротивление, которое зависит от материала. Это значит, что для кабелей с одинаковыми размерами значения разные в зависимости от того, из чего они сделаны: меди либо алюминия.

Как уже было сказано, проходящий по проводнику ток нагревает его. Чем меньше сечение — тем больше выделяется тепла. Прокладка кабеля делается открытой или закрытой (в трубе). В первом случае проводник лучше охлаждается, сечение может быть меньше. Во втором тепло отводится медленнее. Поэтому надо учитывать способ укладки.

Какой ток пойдет по кабелю? Мощность измеряется в ваттах. Она равна произведению силы тока (в амперах) на напряжение (в вольтах). Важный момент: в проводнике будет ток такой мощности, сколько надо в данный момент бытовому прибору (нагрузке). Например, по кабелю, идущему к водонагревателю мощностью 2 кВт, будет проходить ток 2 киловатта, если бойлер включен «на полную». Если же «наполовину», то 1 кВт. При расчетах надо ориентироваться на максимальную мощность аппарата. И помнить о том, что для двухфазной (220В) и трехфазной (380В) сети берут разные кабели.

Для выбора провода по нагрузке пользуются таблицей:

Пример. Нужно найти сечение медного кабеля для открытой проводки бытовой сети для проточного водонагревателя 5 кВт. По условиям задачи ищем цифру во втором столбце. Если ее нет — берем ближайшую, которая больше. После нахождения, в той же строке в седьмом столбце определяем — 1,5 мм². Это то, что рекомендуется. На практике лучше взять с запасом: 2,0-2,5 мм².

Таким же способом можно определить, какой провод для водонагревателя 2 кВт, 8 кВт и других.

Выбор сечения по току

Чтобы узнать, каким кабелем подключить водонагреватель по силе тока, надо воспользоваться таблицей 1.3.8 из ПУЭ-6 (глава 1.3):

Для нашего примера алгоритм следующий:

Мощность котла разделить на напряжение сети: 5000 Вт / 220 В = 22,7 А.

Найти в таблице полученный ток (23А).

Определить сечение провода (1,5 мм²).

Рекомендованное значение получилось то же самое. Обратите внимание — таблица только для медных проводов.

Полезная информация о подключении

Определяя, какой кабель нужен для подключения водонагревателя, надо принять к сведению, что:

Для мощного бытового прибора следует прокладывать отдельный провод от щитка.

Кабель должен быть обязательно с заземляющим проводом. Это важно! Пока оборудование новое, все работает хорошо. Но со временем нарушается изоляция, и провод замыкает на корпус. Без заземления рано или поздно человек получит удар током. На мощном приборе последствия могут оказаться весьма печальные.

Покупая кабель на рынке, желательно иметь при себе штангенциркуль. Бывают случаи, когда написанное на оплетке не совпадает с реальным значением. Причем разница иногда доходит до 30%. Это много. Доверившись заявленным цифрам, можно со временем получить выгорание проводки. Лучше сразу замерить диаметр d проводника, после чего определить сечение S по формуле:

S = 0. 785 d²

Второй вариант — дома по таблице найти необходимое сечение и сразу записать, какой ему соответствует диаметр.

Какой размер провода для моего выключателя мне нужен?

Независимо от того, используете ли вы автоматический выключатель на 30 или 40 ампер, сечение провода имеет большое значение. Вот как определить, какой размер провода вам нужен для вашего выключателя.

Проволока продается в зависимости от нескольких факторов. Самая важная часть, о которой здесь пойдет речь, — это калибр, иногда называемый AWG (American Wire Gauge).

Калибр — это измерение провода, в частности его диаметра. AWG является стандартизированной системой этого измерения. Калибр провода измеряется от большего к меньшему, при этом более высокие числа означают меньший размер провода.

Точное сечение провода имеет важное значение для автоматических выключателей, поскольку оно помогает определить, какой электрический ток может протекать через него и какое сопротивление он имеет. В приведенной ниже таблице указано приблизительное сечение провода, необходимое для того количества энергии, которое будет проходить по линии.

Обратите внимание, что информация в этой статье предназначена только для общих рекомендаций. По любым вопросам всегда консультируйтесь с сертифицированным электриком, а также с вашими местными электротехническими нормами.

Таблица размеров и токов проводов

В приведенной ниже таблице показано, какое сечение провода вам нужно для обеспечения максимальной силы тока или силы электрического тока. Обратите внимание, что калибр может иногда различаться между алюминиевыми и медными проводами. Ниже приведен размер калибра, основанный на наиболее часто используемых медных проводах.

Максимальный ток	7	10	15	20	30	40	55	70	95
Калибр (размер провода)	18	16	14	12	10	8	6	4	2

Вот некоторые дополнительные сведения о некоторых наиболее популярных размерах силы тока. Помните, что при использовании устройства всегда сначала проверяйте требования к усилителю. Вы можете рассчитать это, разделив ватты на вольты.

Размер провода 10 ампер

Для максимального тока 10 ампер вам понадобится провод сечением 16. Обычные бытовые приборы, потребляющие около 10 ампер, включают: тостер, фен, пылесос, радиатор, стиральная машина. машина, посудомойка, холодильник.

Размер провода 30 ампер

Для максимального тока 30 ампер вам понадобится провод сечением 10. Наиболее распространенным бытовым элементом, для которого требуется цепь на 30 ампер, является центральный кондиционер. Часто люди, живущие в жилых автофургонах, используют 30 , а иногда и 50-амперные системы для питания всех приборов в автомобиле.

Сечение провода 40 ампер

Для максимального тока 40 ампер вам понадобится провод сечением 8. Для многих электрических кухонных приборов требуется 40 ампер, например, для электрических варочных панелей.

Сечение провода 50 ампер

Для максимального тока 50 ампер вам понадобится провод сечением 6. Автоматические выключатели на 50 ампер чаще всего используются для питания различных устройств. Однако только для кухонной духовки может потребоваться 50 ампер. Для многих электрических сушилок также требуется выключатель на 50 ампер.

Чтение этикеток на кабелях

Вы часто покупаете провода в кабеле, но важно знать, как правильно читать этикетки, чтобы купить правильный продукт. Вот краткий обзор того, что нужно помнить:

Во-первых, вы часто будете видеть AWG проводов в кабеле. Таким образом, для провода калибра 14 это будет «14».
Далее вы можете увидеть дополнительный номер. Это может читаться в любом из этих двух форматов: «14-2» или «14/2». Это число означает количество служебных проводов или жил в кабеле.
Затем вы можете увидеть «G» или «w/G». Оба означают, что кабель поставляется с заземляющим проводом, который не учитывается в общем количестве проводов, уже указанном на этикетке.

Автоматические выключатели

При обновлении прибора или кондиционера важно правильно определить потребляемый ток.

Если ваш автоматический выключатель на 20 ампер, вы не можете установить изделие, требующее 30 ампер. Это не так просто, как просто заменить автоматический выключатель. Проводка к прибору также должна быть изменена.

Хотя, когда происходит обратное, решение проще. Например, допустим, вы использовали прибор, который требует 30 ампер. Если вы замените его новым прибором, который потребляет всего 20 ампер, вам нужно будет заменить автоматический выключатель и розетку, но вам не нужно менять провод. Это связано с тем, что провод может безопасно нести меньшую мощность, чем он был рассчитан. для без каких-либо потенциальных проблем. Однако провод не может нести большую мощность, чем он рассчитан, иначе он может нагреться и создать опасность возгорания.

Другие аспекты, которые следует учитывать

Длина провода:

При определенных обстоятельствах может потребоваться провод большого сечения, даже если ваши требования к усилителю не оправдывают его. Перейдите к следующему наибольшему размеру провода, если ваша длина превышает 100 футов, находится внутри кабелепровода или соединена с другими проводами, где рассеивание тепла может быть затруднено. Как и при любых электромонтажных работах, по любым вопросам, связанным с особыми обстоятельствами, обращайтесь к профессионалу.

Материал проволоки:

Если вы используете провод, который не сделан из меди, латуни или серебра, вам нужно проверить, нужен ли вам другой размер. Алюминиевые провода гораздо менее распространены, чем медные, и они также отличаются от них по требованиям: они обеспечивают 61% проводимости медных проводов, но имеют только 30% веса меди.

Что произойдет с проводом неправильного размера?

Крайне опасно использовать провод меньшего сечения, чем необходимо. Провод может перегреться и расплавиться. Это может привести к повреждению выключателя или прибора и стать причиной возгорания.

Использование провода большего сечения, чем необходимо, не опасно. Это может быть неудобно, так как провод большего размера обычно тяжелее и жестче, но это не приведет к какой-либо потенциальной опасности.

Выбор правильного размера провода является важным шагом в любом электрическом проекте или настройке автоматического выключателя. Особенно важно помнить, что речь идет не только о количестве — не забывайте учитывать все возможные факторы, когда речь идет о калибре провода. Информация в этой статье является только руководством — мы настоятельно рекомендуем вам проконсультироваться со своим электриком и проверить местные и национальные электротехнические правила перед покупкой и установкой проводов.

Советы по безопасности: вилки и предохранители

Проверка безопасности вилок

Рекомендуется регулярно проверять вилки и провода. Вилки и их кабели могут быть повреждены при использовании. Вот как проверить обычную 13-амперную вилку с квадратными контактами, используемую во всех современных приборах, таких как фены, пылесосы и микроволновые печи.

Вытащив вилку из розетки, проверьте кабель:

Надежно ли подключен кабель к прибору и вилке?
Кабель перерезан, надрезан или поврежден каким-либо образом?
Не должно быть стыков и ремонтов изолентой.

Затем проверьте заглушку:

Проверьте корпус на наличие трещин или повреждений.
Ищите признаки перегрева, такие как изменение цвета корпуса или кабеля.
Убедитесь, что вилка соответствует британскому стандарту BS 1363 — она будет маркирована сзади.
Убедитесь, что кабель вилки надежно зажат в вилке и не видны цветные провода вилки.

Если вилки не поставляются с прибором, проверьте правильность подключения кабеля.

Выньте вилку из розетки и снимите крышку.

Проверить:

Коричневый (ранее красный) провод штекера подключается к сети (L).
Синий (ранее черный) провод штекера подключается к нейтрали (N).
Зелено-желтый (ранее зеленый) провод идет на массу (E).
Зажим шнура надежно удерживает кабель и оба винта затянуты.
Винты, удерживающие три провода штекера, затянуты.
Предохранитель имеет правильный размер и соответствует британскому стандарту BS 1362. Если вы не уверены, какой предохранитель использовать, см. инструкции производителя.
Предохранитель надежно фиксируется в держателе. Он не должен болтаться и не должно быть следов перегрева.

Плотно закройте крышку.

Как работает предохранитель?

Предохранитель в вилке представляет собой защитное устройство, предназначенное для защиты провода, а не прибора. Это преднамеренно слабое звено в цепи, которое «взорвется», если электрический прибор или удлинитель потребляют слишком большой ток из-за перегрузки или неисправности. Перегоревший предохранитель отключает электричество, чтобы кабель и прибор не перегрелись и не вызвали пожар.

Различные типы предохранителей

Как правило, номинал предохранителей соответствует номинальной мощности прибора. Если вам необходимо заменить предохранитель, необходимо, проверив и устранив причину перегорания предохранителя, заменить его только другим того же номинала. Обычная британская вилка обычно оснащена предохранителем на 3 или 13 А.

Вилки для приборов мощностью до 700 Вт должны иметь предохранитель на 3 ампера (красного цвета).

Например:

Предохранитель 3A – Настольная лампа, торшер, телевизор, видео, компьютер, миксер, блендер, холодильник, морозильник, дрель, электролобзик, паяльник.

Вилки для приборов мощностью от 700 Вт до 3000 Вт (максимальная мощность настенной розетки) должны быть оснащены предохранителем на 13 ампер (коричневого цвета).
