Правильная прокладка кабеля в земле

Существует множество способов прокладки кабеля: в специальных кабельных лотках, на эстакадах, открыто по стенам зданий и сооружений, а также в земле. Последний метод считается наименее затратным с материальной точки зрения, но достаточно трудоемким.

Не смотря на то, что он имеет некоторые недостатки, этот способ благодаря своей дешевизне и простоте широко используется для прокладки кабеля. Что касается самого процесса прокладки кабеля в земле, то он проводится в несколько этапов. Это, во-первых, подготовка траншеи и доставка кабеля к месту прокладки. Далее кабель разматывают и укладывают в каналах, соединяя жилы.

Следующая операция — установка кабельных соединительных муфт и обеспечение защиты кабеля от повреждений. Процесс достаточно прост, но требует максимальной внимательности и ответственности. На всех стадиях работы необходим контроль качества прокладки, так как замена поврежденных отдельных участков кабеля представляется очень трудоемкой и сложной задачей.

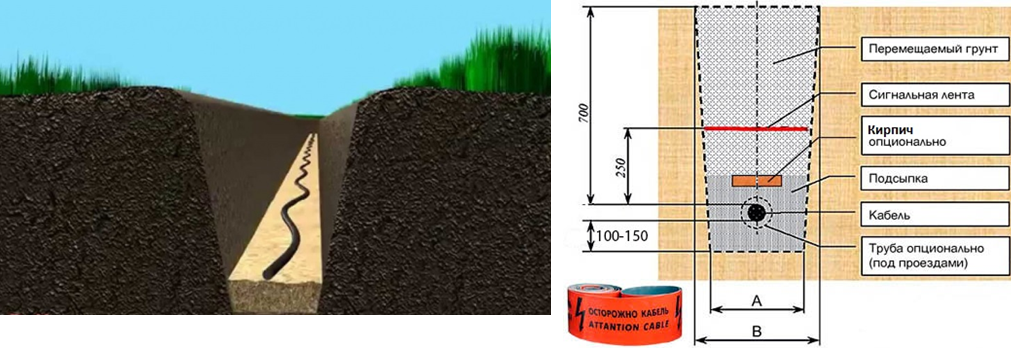

Минимальная глубина траншеи для прокладки кабеля в земле составляет 700 мм, ширина же определяется по количеству и напряжению проложенного кабеля: между кабелями с напряжением до 10кВ расстояние должно составлять 100 мм, а расстояние от стенки траншеи до крайнего кабеля — 50мм. На криволинейных участках трассы траншеи роют с расчетом максимально допустимого радиуса изгиба кабеля.

Защита кабеля от повреждений включает в себя очистку траншеи от камней и прочих острых и твердых предметов, способных повредить оболочку кабеля. На дно траншеи выкладывается подушка из песка толщиной не меньше 5 см. Такая же подушка должна покрывать кабель сверху. Для более надежной защиты от внешних повреждений на кабель одевают трубы или футляры. В начале и в конце линии, а также на поворотах трассы кабель надежно закрепляют.

Что касается марок кабеля, которые позволяется прокладывать в земле, то можно назвать следующие: ААШВ и ААБл, АСБл, ВБбШв и АВБбШв. Сечение кабеля выбирают исходя из запланированной нагрузки на линию. При этом тщательно следует проверять оболочку и изоляцию кабеля на наличие микротрещин и прочих повреждений.

Укладка кабеля в траншею проводится волнообразно, без натяжения, но не кольцами, так как в этом случае может произойти перегрев кабеля. Раскатка кабельных барабанов производится в ручную, с помощью лебедки и специальных роликов или же при помощи движущегося транспорта. Вдоль линии прокладки кабеля выкладывают сигнальную ленту, обязательно составляется план или чертеж проложенной линии кабеля.

Прокладка кабеля в земле должна проводиться в соответствии со всеми требованиями техники безопасности при участии опытных специалистов. Поэтому во избежание аварий и поломок, доверьте все электромонтажные работы профессионалам.
Если у Вас возникли вопросы, Вы можете обратиться к нашим сотрудникам. Кроме того, наши менеджеры помогут Вам купить кабель, который Вас заинтересовал, а также необходимые комплектующие. Наши телефоны: 044-338-41-08, 067-281-27-01, 050-295-69-71, 093-158-74-41.

Вам также может быть интересно:

• Правила прокладки кабелей
• Применение кабелей и проводов в различных средах и условиях
• Что такое заземление? Зачем оно нужно
• Как оценить качество кабеля самостоятельно
• Электромонтаж в ванной
• Электропроводка в бане
• Правила монтажа скрытой электропроводки
• Расшифровка аббревиатур в названии марок кабеля и провода
• Маркировка кабелей и проводов

Прокладка силового электрического кабеля в земле. Статьи

Главная
\
Статьи

\ Прокладка силового электрического кабеля в земле

« Назад При строительстве дачного или жилого частного дома его нужно электрифицировать. Тут у многих домовладельцев возникает вопрос: как и где проложить кабель. Его можно прокладывать воздушным путем, возможна прокладка кабеля в земле. Прокладка по воздуху — дешевый способ, но нередки случаи потери изделия после его срезания неизвестными лицами. Поэтому часто укладывают его в земле. Этот способ дорогой и трудоемкий, но надежный: кабель из земли вытянуть трудно.    Какой кабель можно использовать  Укладывать в землю можно не каждый проводник, а только специальных марок. Какие марки кабеля для прокладки в земле выпускает промышленность. Эта продукция имеет жесткую виниловую или полиэтиленовую оболочку, она хорошо защищает провода от сырости. Популярные марки проводников для траншейной прокладки:  ВВБ; ВБбШв; ВВБбГ; NYM; СИП. ВВБ — это бронированный вариант продукции, ВБбШв — имеет броню и размещается в полиэтиленовом шланге, ВВБбГ — бронированный с гидроизоляцией. Это дорогие марки, но сроки их службы большие. NYM и СИП — дешевые провода с небольшим сроком эксплуатации. При выборе бронированной продукции нужно знать кислотность почвы. Для нейтральной кислотности лучше выбрать броню из стальной полосы. Она годится для глинистой и суглинистой земли. В щелочную почву закладывается высоковольтный проводник, имеющий броню из алюминия или свинца. Разумный выбор дорогого токонесущего провода сохранит много физических сил и финансов в будущем, когда придется менять дешевый кабель через год-два после укладки. Распространенные марки бронированного кабеля для прокладки в земле: ААШв, ААП2л, АПсВГ, АСПл, АВВГ, ААБл, АПвВГ, ААШп, АСБ, АПВГ и другие. На Крайнем Севере с мерзлыми грунтами и оползнями используются проводники с проволочной броней типа ПвКШп.   Перечень и порядок работ  Бестраншейная прокладка кабеля происходит с помощью специальных машин и механизмов для горизонтального бурения. Это способ используется при прокладке кабеля через дорогу с асфальтовым покрытием и используется не всегда. Проще провести его в земле другим способом. Прокладка в траншее требует проведения подготовительных работ. Составляется план траншеи на бумаге, который размечается на местности, после чего копается лопатой или землеройным механизмом канава, глубина траншеи для заложения бронированного изделия — около 75-90 см. На пути прокладки трассы не должны встречаться столбы, деревья, кусты и другие препятствия. Стенки траншеи делаются наклонными, они не будут обваливаться. Все камни, острые предметы из траншеи удаляются. Когда канава выкопана, нужно еще раз ее осмотреть на предмет наличия корней и камней. Следующая операция — выравнивание дна. Для этого оно засыпается слоем песка толщиной 10-15 см и трамбуется. Песок используется любой, он просеивается и очищается от ненужных включений. На получившуюся подушку производится укладка кабеля. Поверх него кладется пластиковая сигнальная лента для кабеля. При ее укладке нужно следить за расположением надписей: они находятся на обращенной вверх стороне ленты. После укладки бронированной продукции траншея засыпается грунтом. Лучше делать это послойно с уплотнением каждого слоя. Перед укладкой стоит проверить качество изоляции мегаомметром. При поврежденной изоляции продукцию под землей использовать не рекомендуется. Мегаомметр есть не в каждой семье, поэтому можно пользоваться вольтметром или тестером. Измерить ими сопротивление изоляции нельзя, но они показывают пробои и замыкания между отдельными проводниками. При обнаружении замыкания между проводниками и броней продукцию использовать запрещают правила прокладки проводов. Кабель нужно брать цельный. Если возникла необходимость соединения проводника, его делают снаружи траншеи, пользуясь специальной коробкой. Коробка устанавливается на столбике рядом с выходом проводов из земли. Закапывать специальные муфты, сделанные своими силами, неразумно. Они низкого качества и приносят различные проблемы. Как проложить кабель под землей другим способом. Для этого используются полиэтиленовые трубы ПНД. Они окрашены в черный цвет, имеют гладкие поверхности, обладают прочностью и устойчивостью к воздействию химических веществ. Срок их эксплуатации — 50 лет. Трубы хорошо гнутся и имеют малый вес. Провод внутри труб не замерзает и не покрывается ледяной корочкой. Трубы ПНД для прокладки кабеля в земле не дают возможности возникновения возгораний при коротких замыканиях. При длинной трубе придется приобретать механизм, с помощью которого протягивается проводник любой длины.   Разрабатываем трассу  Подземная прокладка кабеля требует разметки трассы. Трассу по участку делает собственник дома. Лучший вариант — прямая, но часто она превращается в ломаную линию из-за наличия препятствий. При разработке плана следует выполнять правила: нельзя пересекать ранее уложенный провод; пересечение с газовой или водопроводной трассой возможно на расстоянии около 20 см; прокладка проводов вдоль труб коммуникаций разрешается на расстоянии от 1 м от них; на трассе не должны встречаться кусты и деревья ближе 2 м от траншеи. При пересечении кабелей их располагают на расстоянии 15-20 см, оба провода изолируются отрезком трубы из пластика или асбоцемента. План траншеи лучше нанести на бумагу с обозначением всех препятствий. Если запланировано проложить несколько проводников, каждый обозначается своим цветом. План понадобится при посадке плодовых и декоративных деревьев, при возведении построек на участке, при ремонте и обслуживании линии электропередачи.     Как прокладывать трассу  Прокладка электрического кабеля в земле производится на глубине 70-80 см от поверхности земли. Этого не всегда можно достичь в силу некоторых непреодолимых причин. При глубине прокладки кабеля ниже нормы провод закрывают защитной оболочкой, в качестве которой используют гофрошланг или полипропиленовую трубу. Годятся для этого асбоцементные и пластиковые трубы. Не рекомендуется применять канализационные и металлические трубы. Первые имеют малую прочность, вторые — слишком жесткие. При подвижке грунта они наносят повреждения изоляции. Если провод проложен с использованием специальных футляров, края их заделывают монтажной пеной, цементным раствором или ветошью с раствором цемента. Ширина траншеи для прокладки и подключения уличного освещения — 25-30 см. Прокладка нескольких кабелей производится в одну траншею. Проводники должны находиться на расстоянии 100 мм друг от друга. Прокладка кабеля под дорогой производится с применением специальной техники, способной производить горизонтальное бурение. Стоит эта работа дорого, но дешевле восстановления асфальтового покрытия. В проделанную скважину вставляется пластиковая труба с проводником. Дорога при этом остается нетронутой. Защита кабеля сверху  При прокладке токонесущих структур нельзя повреждать их изоляцию. В землю укладывают бронированное изделие с медными или алюминиевыми жилами. Глубина заложения — 75-90 см. Снаружи оно покрывается гидроизоляцией. Для подключения дачи, бани, сарая, курятника используется провод в оболочке из ПВХ. Он обладает прочностью и герметичностью. Прокладка кабеля в траншее осуществляется подушку из песка с легкими волнами, избегая сильного натяжения. Сверху накладывают сигнальную ленту, на которой написано: Осторожно, кабель! сверху насыпают 10 см песка. Остальное пространство заполняется ранее вынутой из траншеи землей. После прокладки изделия и засыпки грунтом нужно еще раз проверить работоспособность кабеля. Проводники NYM и ВВГ лучше укладывать в гофрошланг ДКС. В местах пересечения с коммуникациями следует пользоваться асбоцементными и пластиковыми техническими трубами, это намного увеличивает срок службы изделия. При необходимости соединения отдельных кусков нужно пользоваться коробкой, в которую выводятся концы проводников. Монтажная коробка устанавливается снаружи на столбике. При вводе в дом броню изделия заземляют присоединением ее к нулевой фазе распределительного щитка. Провод, передающий напряжение до 1 кВ, защищается сверху кирпичной кладкой или плитой из железобетона.   Как ввести в дом  Для ввода подземного кабеля в жилище пользуются несколькими способами. В ленточном фундаменте нужно проделать отверстие и замуровать в него короткий отрезок металлической трубы, края которой немного выходят за пределы фундамента. Электрический провод протягивают через трубу и герметизируют ветошью с цементным молочком. Можно обработать отверстие монтажной пеной и зацементировать его. Другой способ: пропустить проводник через изогнутую трубу, установленную рядом с местом выхода проводника из земли. Изгиб трубы не может быть под прямым углом. В свайном фундаменте все делается проще: траншея тянется в подполье, проделывается отверстие для выхода провода. Если фундамент дома мелкозаглубленный — трассу проводят под ним на расстоянии 50 см и более.

3 Основные подземные системы прокладки кабелей Применение на практике

Система распределения электроэнергии

mplgmg 28 февраля 2017 г.

Для прокладки кабелей в электрических системах используются различные методы. Обычно в электрической системе большая часть высоковольтных кабелей прокладывается под землей. Есть так много параметров, которые необходимо учитывать при прокладке этих кабелей. На практике для прокладки подземных кабелей обычно используются три основные системы прокладки кабеля. (i) Прямая система, (ii) Втягивающая система и (iii) Твердая система. Методы упоминаний показаны ниже со своими уникальными преимуществами.

Системы прямой прокладки кабеля

Система прямой прокладки кабеля предполагает укладку кабеля в кабельную траншею, после чего кабель засыпается грунтом. Траншею также засыпают кирпичами или бетонной плитой, после чего снова засыпают грунтом. Компоновку этой системы прокладки кабеля можно показать на рисунке.

Система прокладки кабеля с сервировкой и достаточной для защиты силового кабеля от коррозии.

Поскольку этот прямой системный метод дешев и прост, это один из наиболее распространенных методов, которые используются для подземного силового кабеля.

Опасность, которая может возникнуть из-за избыточного рассеивания тепла, также может быть устранена за счет такого расположения.

Система компоновки хорошо справляется с вибрацией, поэтому эту компоновку можно использовать в местах с интенсивным движением, подверженных сильным вибрациям.

Но у этой системы прокладки кабеля есть и недостаток, который в качестве расширения нагрузки может выполняться только путем прокладки кабеля в новой траншее. и эта новая конструкция траншеи требует дополнительных затрат на прокладку нового кабеля.



Подземная прокладка кабеля с протяжкой

Прокладка кабеля с протяжкой

Метод прокладки кабеля с протяжкой широко используется в густонаселенных районах, таких как городские города и поселки.

Кабели обычно прокладывают в каналах или трубопроводах на земле с определенными люками. Схема расположения розыгрыша в системе показана на рисунке.

Если рассматривать эту систему прокладки кабеля, то она имеет уникальные преимущества перед другими системами прокладки силового кабеля.

При таком расположении очень легко обслуживать и ремонтировать кабель.

Когда вам нужно добавить еще один дополнительный кабель, вы можете очень легко установить их, поэтому стоимость установки для новых нагрузок действительно дешевая.

Любое изменение или добавление нового кабеля может быть выполнено очень легко без копания земли.



Сплошная система

Сплошная система укладки кабеля в основном выполняется при прокладке кабеля в древесине, чугуне или другой не грунтовой поверхности. Обычно кабель прокладывается таким образом, который обеспечивает хорошую механическую прочность кабеля.

Эта система больше всего подходит для твердотельных систем. Обычно кабели заполнены битумными материалами для обеспечения защиты и предотвращения рассеивания тепла. Затем еще один слой асфальтового покрытия вокруг кабеля и области битумного материала для дополнительной защиты.

Система дорогая по сравнению с системой прямой прокладки, а способность рассеивания тепла не намного лучше, чем у других систем. Но для упрочнения материала древесина очень дешева, поэтому она широко используется с учетом экономических последствий.



Предыдущая статья

Фундамент опор ЛЭП

Следующая статья

Типы высоковольтных опор ЛЭП в энергетике

Последние сообщения

Полное руководство по подземному силовому кабелю?

Содержание

Стандартным вариантом передачи электроэнергии являются воздушные кабели, поскольку они удобны в использовании и установке. Этот тип электрического кабеля используется почти в каждом сообществе. Однако так же существуют обстоятельства, ограничивающие применение воздушных проводов. Так что в таких случаях лучше всего использовать Подземный силовой кабель .

Обычно их можно найти с разными типами и количеством проводников. Например, есть обычные кабели из ПВХ с медью с медными жилами от одной до четырех, а некоторые из алюминия. Однако важно отметить, что кабели медного типа более надежны, чем другие типы, поскольку это металл с высокой проводимостью.

Кроме того, они также классифицируются по допустимому напряжению кабелей. Обычно вы можете найти подземные провода низкого напряжения, идеально подходящие для передачи до 1 киловольт, и высоковольтные, которые могут работать до 11 киловольт.

При выборе подходящего кабеля важно учитывать такие факторы, как местоположение, требования к напряжению, мощность кабеля и рекомендуемый тип для вашего проекта. Потому что подземные силовые кабели имеют уникальные характеристики, соответствующие различным обстоятельствам.

Преимущества использования подземного силового кабеля

Бывают случаи, когда воздушные электрические кабели не идеальны или не запрещены в некоторых регионах. Итак, лучшее решение — использовать Силовой кабель из ПВХ для передачи электроэнергии от источника к зданию или населенному пункту. Кроме того, этот тип проводки передачи предлагает различные преимущества, такие как следующие:

Увеличение ожидаемой продолжительности жизни

По сравнению с воздушными кабелями подземные провода из ПВХ имеют более длительный срок службы, поскольку они не подвержены повреждениям, вызванным внешними факторами, поскольку они надежно заглублены. Таким образом, случаи простоев должным образом сокращаются.

Улучшенная эстетика областей

Как правило, воздушные провода имеют тенденцию разрушать опрятную и чистую атмосферу места, если они не установлены должным образом. Но, с кабелями, проложенными под землей, площадь будет выглядеть эстетичнее. Кроме того, скученность и спутанные провода не будут мешать зданию или сообществу.

Низкая стоимость обслуживания

Поскольку кабели надежно проложены под землей, их обслуживание не требует больших затрат, поскольку они защищены от возможных повреждений. Кроме того, они защищены от опасностей окружающей среды, таких как молния, сильный ветер и буря.

Предложите более безопасное решение

В большинстве случаев несчастные случаи с электропроводкой обычно происходят из-за воздушных кабелей. Таким образом, вариант подземной передачи является более безопасным вариантом, поскольку он недоступен для людей и других объектов. Кроме того, это снижает опасность поражения электрическим током и других опасностей.

Как проложить подземный силовой кабель

Узнав о преимуществах подземных кабелей, вы, вероятно, подумали о том, чтобы проложить их для своего дома или других зданий. Итак, эта статья также предоставит вам простое, но полезное руководство, которое поможет вам воспользоваться преимуществами подземной электропроводки.

Тем не менее, важно помнить, что вы должны иметь достаточные знания и навыки в установке электрических проводов, прежде чем приступить к работе. Если вы недостаточно уверены в своих силах, рекомендуется обратиться за помощью к профессионалам.

Вот как прокладывать подземный силовой кабель:

Прокладка подземных кабелей выполняется различными способами в зависимости от местного кодекса вашего сообщества или страны. Как правило, вы можете проложить электропроводку под землей, непосредственно закопав ее или используя специальный кабелепровод. Какой бы способ вы ни выбрали, процессы каждого метода почти похожи друг на друга.

Первым этапом установки является создание схемы прокладки кабелей на земле. Вы можете использовать веревку или любой другой доступный материал для измерения маршрута от источника электричества до обозначенного места. Когда у вас есть маршрут, пришло время вырыть канал, в котором будут проложены кабели. Не забывайте использовать надлежащее оборудование при копании земли. И если рекомендуемая глубина пути глубокая и длинная, предлагается обратиться к специалистам для эффективного выполнения работы.

После того, как траншея будет готова, проложите трубу, независимо от того, используете ли вы трубу из ПВХ или металл на канале. Если вы используете воздуховод из ПВХ, следующим шагом будет соединение каждого конца подходящим клеем на основе растворителя.

Кроме того, прикрепите коленчатые фитинги из ПВХ к каждому концу воздуховода, идущего вверх и наружу из траншеи. Этот шаг необходим для прокладки кабелей в указанном месте. После того, как кабелепровод будет готов, вы можете использовать рыболовную ленту, чтобы прикрепить конец кабеля, чтобы удобно вставлять и протягивать провода в канале из ПВХ. Вы также можете использовать кабельную смазку, чтобы облегчить натяжение кабеля.

Теперь, наконец, вы можете организовать и исправить подключение внутри вашего дома или здания, но важно, чтобы инспектор проверил, соблюдаете ли вы все местные правила. Это необходимо для предотвращения проблем с подземной проводкой.

Какой воздуховод можно использовать в подземном силовом кабеле?

Как уже упоминалось, существуют различные способы установки подземных столов, и в одном из них используется кабелепровод или воздуховод. Воздуховод, который вы можете использовать, может варьироваться в зависимости от потребностей, бюджета и типа проекта. Вот типы подземных трубопроводов, которые вы можете рассмотреть для своего следующего проекта.

Воздуховод ПВХ

Одним из стандартных и самых дешевых каналов для подземных кабелей являются каналы из ПВХ. Они доступны по цене, так как сделаны из легких материалов. Но даже несмотря на то, что они легкие, долговечность этого типа труб доказана благодаря их характеристикам устойчивости к атмосферным воздействиям и воде.

Подземный силовой кабельный канал PVC C — отличный выбор для выбора высококачественного, прочного и долговечного кабелепровода. Кроме того, он обеспечивает устойчивость к высоким температурам и погодным условиям для защиты кабелей от повреждений.
