Можно ли Перенести Розетку Для Электроплиты – Удлинение провода

Перенос розетки электрической плиты

Как перенести розетку для электроплиты на новое место? Такой вопрос часто возникает во время ремонта кухни. Ведь электрическая печь это достаточно мощный энергопотребитель и неправильные действия по ее переносу могут привести не только к ее поломке, но и пожару. Поэтому к данному вопросу следует отнестись добросовестно, а мы вам поможем выполнить все правильно.

Какие розетки подходят для электроплит?

Ориентироваться надо на мощность прибора, спросите у консультанта подходящий вариант розетки.

Важно! Вилки у варочных панелей отсутствуют по умолчанию, но также есть модели, которые идут без кабеля в комплекте. Обдумайте этот вопрос, так ли сильно вам нужна розетка? Наверняка правильней будет подключить соединение кабелей через небольшой электрощиток. Тогда вилка-розетка просто-напросто не потребуется.

Однофазное подключение

Для мощных однофазных плит и шкафов от 3.6 до 7 кВт нужна розетка уже на 32 А/220 В.

Трёхфазное подключение

Трёхфазная электроплита должна снабжаться электропитанием 380 вольт с трёхфазной розеткой на 20 А. Если вилка не поставляется, то нужна 3-фазная вилка с подходящим током.

Внимание! Вилки с розетками нуждаются в заземлении, по этой причине штырьков и отверстий у них побольше. Если не обустроить заземление, то это может привести к летальному исходу при дальнейшей эксплуатации прибора!

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Установка розетки для электроплиты: монтаж своими руками Поскольку платы в печах стандартны и рассчитаны на все типы подключения, начать следует с подбора розетки и вилки, которые соответствуют проводке в квартире. Спрашивайте, я на связи!

Демонтаж

Любое перемещение начинают с установки новой монтажной коробки, демонтажа старой розетки и линии её питания от распределительной коробки. При выполнении данного действия важно не повредить систему всей квартиры.

Начинать перенос розетки электроплиты следует со снятия напряжения в сети, с которой предстоит работать. Обратите внимание даже на возможность случайных касаний, они могут быть очень опасными.

Обычно в щитке делают отдельный выключатель для электроплиты. Но всё-таки настоятельно рекомендуется проверить точку питания двухполюсным индикатором напряжения.

Ход работы по демонтажу выглядит примерно следующим образом:

  1. После снятия старой розетки важно проверить, все ли её провода остались целы и невредимы, особенно если вы обладатель точки питания с напряжением в 380 В.
  2. Чтобы плита работала корректно, уделите особое внимание к порядку подключения фазного, нулевого и защитного провода, поскольку именно их неправильное подключение может привести к короткому замыканию.
  3. Если изначально при проведении сети опирались на ПУЭ (Правила устройства электроустановок), то для нулевого провода должен быть использован синий цвет, а для защитного – жёлто-зелёный. Если данные подсказки отсутствуют, нужно самостоятельно промаркировать все жилы кабеля.

  4. Когда розетка окажется у вас в руках, внимательно осмотрите все её части. Наличие, каких бы то ни было, визуальных дефектов является весомым аргументом, для приобретения нового изделия. Серьёзным поводом для беспокойства не является разве что наличие незначительного подгоревшего места в контактной части, которое можно самостоятельно убрать обыкновенной шкуркой.

Виды силовых точек для электроплиты

@strojdvor.ru

Обыватели могут подумать, что для плиты можно ставить стандартную розетку, но это ошибочное мнение. При лучшем стечение обстоятельств она просто расплавится, но также она может спровоцировать возгорание отдельных частей домашней энергосети.

Выбирать силовую розетку надо ориентируясь на этот тип сети, собственно, как и сам подводящий кабель.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Чтобы правильно смонтировать силовой разъём, важно уточнить у электриков информацию о типе сети и возможности заземления. Теперь можно отправляться в строительный магазин и закупаться необходимыми материалами.

Выбор диаметра кабеля

Бывает, что в комплекте с электроплитой не идут провода для ее подключения к сети. Но выход есть: приобрести недостающий провод на строительном рынке или в магазине. Самое важное — узнать, сколько мощности потребляет плита или сколько нужно варочной панели.

В соответствии с этими параметрами выбирайте нужное.

В среднем электроплиты потребляют 5-8 кВт. Существуют таблицы, по которым можно узнать, какого сечения нужен провод. Для монтажа лучше использовать гибкий кабель, или ПВС (провод виниловый соединительный).

Разбирать подсоединенную к сети розетку нельзя

Эти кабели:

  • Состоят из нескольких жил;
  • Они медные;
  • Гибкие;
  • Их легко проложить за мебелью на кухне, протянуть к месту подключения.

Одна графа соответствует однофазному подключению, другая – трехфазному. Не слишком мощные электрические приборы подключаются к сети однофазной (3 проводника многожильных), те, что мощнее и требуют больше энергии, поддерживают трехфазное и двухфазное подключение (4 или 5 многожильных проводников).

Розетка мешает – нужен перенос

Итак, что мы имеем исходно. Спальня. Розетка на высоте около 0,9 м. Около розетки стоит раскладной диван. Если в розетку что-то воткнуть (а это телевизор), то при раскладке дивана её вырывает “с мясом”. Знакомо?

Естественно, возникает разумное желание перенести розетку своими руками в другое место – поближе к телевизору и подальше от дивана. При этом перенести без штробления, без шума и пыли.

  • розетку со старого места убираем совсем;
  • подключаем к старым проводам новые, которые пойдут к новой розетке;
  • новые провода прокладываем в пластиковом кабель-канале;
  • новую наружную розетку устанавливаем подключаем в нужном месте;
  • старую установочную коробку с подключением закрываем крышкой.

Розетка для плиты — виды силовых точек, установка, советы

Причем любой мужик с руками может сделать это самостоятельно, за пару часов, благодаря моему мануалу. Или, как модно сейчас говорить, кейсу .

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как перенести розетку в другое место: пошаговая инструкция, как перенести и выбрать место для установки розетки (75 фото) Мы надеемся, что статья была полезной и информативной для вас, теперь вы сможете самостоятельно смонтировать розетку для электроплиты. Спрашивайте, я на связи!

Какая должна быть розетка для электрической плиты?

Для электрической плиты следует покупать розетку с заземлением. Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Интересные материалы:

Как очистить встроенную память на андроид? Как очистить встроенную память телефона на андроиде? Как очистить встроенную память? Как очистить вытяжку на кухне от жира? Как очистить забитый напильник? Как очистить загрязненный диван? Как очистить Замш от шариковой ручки? Как очистить замшевые кеды? Как очистить замшевые кроссовки? Как очистить замшу на кроссовках?

Монтаж кабель-канала

В подобных случаях я предпочитаю действовать “с конца”. Определяемся с новым местом установки розетки. Надо учесть, что длина кабель-канала 2 метра, и лучше по возможности не делать стыков, а использовать цельный канал.

Затем обрезаем кабель-канал по длине, прикладываем к стене и монтируем его:

По монтажу важное замечание. Стена – это перегородка между залом и спальней из гипсовых блоков толщиной около 60 мм. По твердости – как сплошное дерево. Поэтому можно легко обойтись без дюбелей и дополнительной пыли и шума. Используем саморезы с пресс-шайбой и острым концом длиной около 20 мм.

Кстати, из-за малой толщины стены очень проблематично сделать внутреннюю проводку. Это ещё одна причина установить именно наружную розетку.

Применение шуруповерта очень помогает в работе и делает её красивой, быстрой и приятной.

Чтобы кабель-канал хорошо прилегал к стене, надо заранее позаботиться об отверстиях для саморезов. Обычно они уже есть в кабель-канале, но если нет, их нужно просверлить сверлом 4,2…4,5 мм.

В данном случае используется кабель-канал размером 10х15 мм. Это минимальный размер, и если будут повороты с изгибом кабеля, или кабель потолще, стоит подумать о том, чтобы взять кабель-канал пошире.

Рабочая поверхность

Как правильно вывести питание, и где это лучше сделать под мелкую бытовую технику? Поиск ответа на этот вопрос является серьезным испытанием для многих.

Здесь обязательно необходимо учитывать возможность одновременного подключения необходимых кухонных приборов. Например, вполне возможна ситуация, когда нужно будет включить чайник, тостер, кофе машину и миксер в одной зоне, поэтому желательно в соответствующем месте вывести блок из 4 розетки.

Естественно, все предусмотреть невозможно, поэтому рекомендуется дополнительно предусматривать резерв.

Как показывает практика, много розеток не бывает. Нормальным считается размещение блоков на 3–4 точки с интервалом в 1000–1200 мм на протяжении всей длины столешницы рабочей зоны.

Обратите внимание, что, по технике безопасности, запрещается установка розеток ближе 500 мм от стояка газовой трубы и мокрых зон, в том числе смесителя мойки.

Относительно столешницы электрическая фурнитура должна быть размещена на высоте не менее 100–150 мм, а это 900–950 мм от уровня пола. Окончательные размеры определяются с учетом выбранной плитки — так, чтобы блоки попадали на ее центр. Если же электромонтаж начался, а плитки нет — достаточно просто развести провода с запасом, и уже ближе к началу плиточных работ установить подрозетники.

Какую розетку выбрать

Розетка для бытового пользования должна соответствовать определенным стандартам. То есть, она должна выдерживать напряжение в пределах 220-240 В с силой тока 10-16 А. Для работы с другими устройствами и приборами используются розетки на 32 А с более мощными контактами.

Помимо этого, при наличии у кабеля заземления, розетка также должна иметь подобный контакт. Заземление используется обычно в помещениях с повышенной влажностью и является обязательным. В добавок, его используют для работы с приборами, вступающими в контакт с водой.

  • Провода можно подсоединить к розетке при помощи клеммов либо винтов. Для винтового способа требуется провод с петлевым изгибом либо прямой конфигурацией.
  • При петлевом изгибе края жил загибаются на манер петель, вставляются в зажимы и ввинчиваются при помощи винтов до конца.
  • Такой способ требует скрупулезности и большого внимания, но на выходе мы имеем надежно прикрученную розетку.

При наличии прямой конфигурации с конца провода снимается изоляция, саму жилу заправляют в соответствующее ему отверстие и крепят. Использование клеммов дает гарантию того, что крепление будет производиться качественно и прослужит довольно долго.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Как перенести розетку | Заметки электрика При невозможности полностью обесточить жилое помещение для произведения демонтажа розетки воспользуйтесь специальными перчатками;. Спрашивайте, я на связи!

Вывод нового ответвления

Этот способ предполагает затрачивание больше времени и сил, но позволяет получить наиболее безопасный перенос электрической розетки.

Способ, предполагающий вывод новой линии, часто применяют в панельных домах, где провода буквально замурованы в бетонную стену, а потому извлечь их не представляется возможным. В этой ситуации их просто обесточивают и оставляют на месте, а для питания новой розетки прокладывают отдельную штробу.

С помощью нового ответвления вы сможете перенести точку подключения не только на противоположную стену, но и даже в соседнюю комнату

Штробление стены и монтаж «стакана»

Для вывода новой линии первым делом отключают электричество в комнате, где будут проводиться работы. На стене с помощью линейки и карандаша намечают маршрут, по которому будет прокладываться новая штроба.

По намеченному маршруту с помощью перфоратора или болгарки выпиливают штробу в стене. Глубину борозды делают такой, чтобы уложенный в ее полость провод после завершения монтажа не выступал над поверхностью.

Под установку новой точки подключения в намеченном месте с помощью перфоратора, оснащенного коронкой, выдалбливают «гнездо» глубиной 50 мм. Стенки ниши тщательно зачищают от строительной крошки и пыли.

Для закрепления пластикового «стакана» внутренние стенки проделанной ниши покрывают слоем гипсового раствора, этим же составом обрабатывают наружные грани подрозетника

Установленный «стакан» не должен выступать над поверхностью. Если глубины ниши недостаточно, можно аккуратно срезать заднюю стенку подрозетника.

Укладка кабеля и подключение клемм

В созданное углубление укладывают кабель, фиксируя его через каждые 5-7 см пластиковыми хомутами или алебастром.

Вскрыв распределительную коробку, от которой запитывалась «старая точка», находят место соединения выводящего кабеля с проводом, идущим к бывшей розетке, и разъединяют провода. После этого демонтируют старую линию вместе с розеткой. Если старую штробу удалось вскрыть, то после извлечения провода ее заделывают гипсовым или алебастровым раствором.

Для запитки новой линии конец выводящего кабеля соединяют с новым проводом с помощью пружинных клемм или изолирующих зажимов

Подключенный блок заглубляют в монтажную коробку и фиксируют болтами. При установке розетки важно не допустить и малейшего люфта. Иначе со временем она будет выпадать из «гнезда» вместе с вилкой.

Поскольку внутри коробки трудно обеспечить плотное прилегание жил, соединение проводов желательно выполнять не посредством скрутки, а путем установки клеммных колодок, пружинных клемм или пластиковых колпачков.

При прокладке нового проводника нужно следить за тем, чтобы с обоих его концов остался небольшой запас. Он потребуется для того, чтобы создать качественное электрическое соединение.

Свободные зачищенные концы жил подсоединяют к розеточному блоку новой «точки» через винтовые или пружинные клеммы. При подключении через клеммы руководствуются правилом, что фазовый провод устанавливают на левый зажим, нулевой – на правый. Жилу заземления присоединяют к клемме, оснащенной «усиками», которая расположена на корпусе устройства.

Подключенный рабочий узел устанавливают в подрозетник и фиксируют с помощью распорных лапок и зажимных винтов. Сверху монтируют декоративную панель.

Розетка для электроплиты: подключение силового устройства

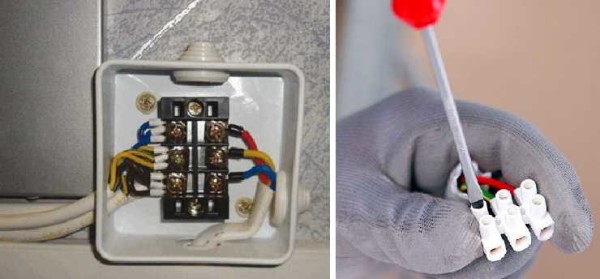

  1. Использование клемм: их используют для проводов с алюминиевыми или бронзовыми проводниками. Обязательно, чтобы диаметр входного отверстия клеммных колодок соответствовал размеру сечения.
  2. Фиксация при помощи пластиковых колпаков: на концы проводов устанавливают специальные зажимы, которые изолируют их от других проводов и исключают вероятность самовозгорания.
  3. Скручивание и спаивание проводов: считается самым надежным, однако, требует умений работы с паяльником.

Прокладка провода.

В подготовленный «стакан» по выдолбленной штробе (канавке в бетоне) прокладывается кабель, который и запитает плиту электричеством.

Нарушением установленных норм и правил переноса розеток является наличие соединений на линии. Лучше всего её будет заменить, особенно если потребуется достаточно большое наращивание. Также настоятельно рекомендуется сделать монтажный запас при проведении кабеля от распределительной коробки, для того, чтобы избежать повторных работ, если этот провод вновь потребуется удлинить. На деле это обычно сложно реализовать, поэтому предпочтение отдаётся присоединению подобного кабеля, которое, согласно ПУЭ, может быть выполнено опрессовкой, сваркой, пайкой или при помощи сжимов. Для самостоятельного наращивания обычно используют зажимные клеммы, так как для первых трёх способов соединения требуется специальное оборудование.

Клеммы бывают:

  1. Быстрозажимные или винтовые со специальными латунными наконечниками – если требуется соединить гибкие медные жилы;
  2. Самозажимные – если необходимо соединить алюминиевый провод.

Если же вам требуется соединить жёсткие медные жилы, допускается использование любых клемм.

Перенос розетки (пошаговая инструкция)

В этой статье мы рассмотрим несколько способов, как правильно перенести розетку. Первый предполагает удлинение рабочего провода. Второй задействует создание шлейфа для того, чтобы было возможно создать так называемую «перемычку» между прежним местом подключения и новой точкой.

Такой способ нельзя назвать надежным и он не выдерживает установку более трех силовых точек в одном месте. Стоит только повредиться одному участку как вся цепь прекратит свою работу и ей потребуется замена.

  • Шлейфовый способ считается неэффективным и запрещенным для запитывания электроприборов с большой мощностью.
  • Более того, следует отметить, что, соединяя две и более розеток таким методом, нагрузка током не распространяется равномерно на все подключенные к сети устройства, а последовательно переходит от одного к другому.
  • Таким образом, при одновременном включении нескольких приборов, на всех может не хватить электричества.

Если новое место расположено слишком от прежнего, то вариант, как перенести розетку без штробления, становится невыполнимым.

Поскольку человеку придется прибегнуть к полноценной замене всей линии. А сделать это без масштабных ремонтных работ не представляется возможным.

Полезные советы Схемы для подключения Принципы работы устройств Главные понятия Счетчики от Энергомера Меры предосторожности Лампы накаливания Видеоинструкции для мастера Проверка мультиметром

Подготовительные работы

Чтобы перенести розетку, нужно выполнить следующие действия:

  • Выбрать место под новое гнездо.
  • Определяющим моментом при выборе расположения является удобство при пользовании. Однако существует ряд правил, которые подлежат исполнению:
  • Чтобы подключить новую точку питания электроплиты рекомендуется использовать силовой кабель ВВГнг сечением не менее 1,5 мм2;
  • Укладывать линию можно лишь вертикально, либо горизонтально. Если для проекта удобнее горизонтальное проведение кабеля, то штробить следует в 200 мм от потолка и 100 мм от балок и карнизов. А если вертикально – то отступить нужно 100 мм от дверей, оконных проёмов и углов помещения;
  • Расстояние от пола должно равняться не менее 50 см и не более 80 см. Радиаторы, стальные трубопроводы и газовые плиты должны находиться на расстоянии более полуметра;

Чтобы соединить или сделать ответвление электрокабеля потребуются помощь специальной для этого распределительной коробки или соседней точки, от которой впоследствии можно будет запитаться.

  • Чтобы наиболее рационально выбрать место расположения новой точки рекомендуется предварительно нарисовать схему её подключения.
  • Штробим стены и делаем выемку под «стакан».
  • Для установки нового подрозетника, необходимо сделать штробу для прокладки кабеля и подготовить место, где будет располагаться «стакан». Чтобы просверлить такое отверстие, потребуется специальная коронка, а если таковой нет, то можно воспользоваться перфоратором, у которого есть ударное сверло или болгаркой. Работу не выполнить без определённых навыков владения оборудованием.

В подготовленное гнездо устанавливают специальный «стакан», через заднюю стенку которого, заводится электропровод. Фиксация подрозетника производится гипсовым раствором, излишки которого после полного застывания нужно удалить.

Как установить своими руками?

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем

Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что. Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

Розетка для электроплиты: подключение силового устройства

Вы купили электрическую плиту – мечту каждой рачительной домохозяйки? Это действительно полезное приобретение поможет приготовить массу аппетитных блюд без применения открытого огня. Правда ее неграмотное подключение грозит перегоранием проводки, электропоражениями и короткими замыканиями. Согласитесь, риск есть.

Для того чтобы исключить перечисленные предельно негативные ситуации, нужна силовая розетка для электроплиты. Установка устройства гарантирует безотказную и безопасную эксплуатацию, если соблюдены правила монтажа.

Мы подробно расскажем вам, как грамотно выбрать и установить указанный вид электротехнической арматуры. К предложенной нами информации прилагаются пошаговые наглядные инструкции и видео-руководства.

Содержание статьи:

  • Виды силовых точек для электроплиты
  • Особенности электротехнического устройства
  • Правила установки розетки для электроплиты
    • #1: Подготовка к установке силовой розетки
    • #2: Выбор места для силовой точки
    • #3: Специфика и последовательность подключения
  • Варианты подключения силовой вилки
  • Подключение плиты без розетки
  • Выводы и полезное видео по теме

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно.

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать .

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Особенности электротехнического устройства

Силовой разъем (розетка), выдерживающий большие нагрузки, используется для мощной бытовой техники. Его способность пропускать через себя большие значения номинального тока, сравнительно с обычными бытовыми моделями, является важнейшей технической характеристикой изделия.

Для подключения силового разъема при однофазной электросети используется трехжильный кабель, состоящий из провода фазы, нуля и заземления соответствующего сечения

Если простые розетки рассчитаны на 10 А, 16 А, то силовые – на 25 А, 32 А и более. Их контакты при прохождении такого тока не нагреваются.

Электроточка повышенной мощности, как и обычная розетка, состоит из рабочего механизма, внешней декоративной накладки, выполняющей защитную функцию, и шурупов. Отличается лишь устройство рабочего механизма силовой розетки.

Если ее разобрать, то внутри можно увидеть входные клеммы для подсоединения питающего кабеля и выходные контакты, передающие электрический ток вставляемой вилке.

Правила установки розетки для электроплиты

Вопрос о подключении кухонной плиты возникает в конце ремонта. В это время уже выполнены отделочные работы в комнате и проложен питающий кабель. Остается лишь и саму плиту.

Это в идеальном варианте. Но бывает, когда такой вопрос возникает еще в самом начале ремонтных работ. Здесь нужно действовать последовательно, выполняя основные правила.

#1: Подготовка к установке силовой розетки

Первым делом надо определить место установки электрической плиты. Хорошо сразу же выбрать модель, чтобы знать ее габариты и, самое главное, потребляемую мощность. Именно от этой характеристики будет зависеть, какой провод в качестве питающего предстоит прокладывать.

Силовую розетку для плиты или электрической варочной поверхности можно установить на высоте 10 см от пола. Главное, чтобы дистанционно она находилась подальше от мойки и посудомоечной машины (+)

Определившись с моделью прибора и местом его установки предстоит от щитка проложить отдельную линию питающего кабеля на кухню. Для этого надо подобрать провод с сечением 6 мм2. Обязательно медный. Проводку лучше брать качественную, соответствующую ГОСТу, ведь от ее качества зависит безопасность и долговременность эксплуатации.

Для плиты важно проложить отдельный кабель, чтобы в будущем не произошел несчастный случай

Выбирая провод и осуществляя его укладку, следует руководствоваться нормами, прописанными в своде правил СП 31-110-2003, п.9.2. Согласно им, на питающую линию для электрической плиты нельзя подключать дополнительные розетки, выключатели или светильники.

Для однофазной сети используется трехжильный провод сечением 6 мм2, а для трехфазной – пятижильный, но с меньшим сечением.

При монтаже силовых разъемов в бетонных и кирпичных стенах следует использовать скрытый вариант установки

Подобрав правильный провод, нужно защитить его. Для этого в щитке для него устанавливается автоматический выключатель на 32 А. Также, для дополнительной электробезопасности предстоит сразу же после автоматического выключателя установить на 40 А.

УЗО и автомат защиты поможет уберечь жилище от печальных последствий, которые могут возникнуть в случае перенапряжения сети (+)

Следующий шаг – покупка силовой розетки правильной мощности. Ее номинальный ток непременно должен соответствовать техническим характеристикам автомата. Если в доме трехфазная сеть, то целесообразнее покупать трехфазную розетку для устанавливаемой электрической плиты.

При следует учитывать какой тип установки предстоит – открытый или скрытый. Также, обязательно следует покупать вилку, подходящую конкретной выбранной розетке. Ведь ко многим розеткам иностранного производства не подходят отечественные вилки. И наоборот.

Если предстоит монтаж силового разъема внутри кухонного шкафчика, то целесообразнее брать накладную модель

#2: Выбор места для силовой точки

При выборе точки для подключения мощной кухонной техники, не надо забывать о правилах безопасности. Такая розетка не должна находиться над рабочей поверхностью или в месте, к которому затруднен доступ.

Часто для подключения мощной варочной поверхности устанавливают силовой разъем за задней стенкой духового шкафа, расположенного под ней. Рядом монтируют обычную розетку для его подключения

Категорически противопоказано монтировать силовую розетку для своей электроплиты в таких местах:

  • под мойкой;
  • за стиральной машинкой;
  • посудомоечной машиной.

Если плита устанавливается на ножках, то оптимальное место расположения ее розетки – 15 см от пола. Также, важно проследить, чтобы электроточка была удалена от источников воды и огня. Согласно техническим нормам, плита должна сразу включаться в розетку. В целях электрической безопасности запрещено включать ее через удлинители.

Категорически нельзя устанавливать силовую розетку над самой плитой или рядом с ней. Лучше спрятать в стоящий рядом шкафчик

Один из удобных вариантов ее расположения – за самой плитой, если плиту можно свободно вытащить из ниши и место позволяет. Еще один вариант – в шкафчике рядом с плитой. Такое расположение позволит не волноваться, что пластмасса перегреется, да и доступ к ней не затруднен.

Подробнее о схеме расположения кухонных розеток можно узнать .

#3: Специфика и последовательность подключения

Определившись с местом, где предстоит монтировать розетку для своей новенькой плиты, и проложив туда питающий кабель, можно приступать к ее установке. Эту работу можно выполнить самостоятельно или пригласить электрика.

Выбрав плиту, нужно внимательно изучить сопутствующую документацию и комплектацию. Часто производитель предоставляет силовую пару из розетки и вилки вместе с электроплитой

Если предстоит самостоятельная установка силовой розетки, нужно взять соответствующие инструменты, саму розетку. Затем отключить питание провода, с которым предстоит работать. Обязательно проверить, что ток на этой линии действительно отсутствует.

В выбранном месте под установку розетки надо сделать пометку и, взяв перфоратор, проделать отверстие для стакана подрозетника. Это актуально при установке силовой розетки скрытого типа.

Затем в подрозетник продевается питающий провод, проложенный для этих целей. С него снимается защитная оплетка, а освобожденные разноцветные провода тщательно зачищаются на 0,8-1 см. Теперь предстоит их присоединить к механизму розетки.

Здесь важно желто-зеленый провод, отвечающий за землю, правильно присоединить к заземляющему контакту розетки – центральному. Останется аккуратно подсоединить фазу и ноль к крайним контактам и проверить, чтобы все соединения не отваливались. Сильно затягивать не надо – можно повредить провода.

Подключая силовой разъем, как и обычный, важно не перепутать провода, подсоединив их в соответствующие клеммы

Когда проверено качество соединения проводов, нужно плотно зафиксировать подрозетник в стене, используя алебастровый или гипсовый раствор. После просыхания останется шурупами закрепить сам механизм и прикрутить верхний изолирующий корпус силовой розетки.

После установки предстоит проверить, работает ли розетка. Если все работает, значит можно приступать к подключению самой плиты.

При необходимости переноса розетки, советуем ознакомиться со .

Варианты подключения силовой вилки

Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.

Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:

  • однофазное;
  • двухфазное;
  • трехфазное.

Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке.

Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.

С трехфазной схемой подключения можно разобраться своими силами. Для этого предстоит внимательно изучить саму схему и не перепутать провода

Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.

В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения.

Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:

  • на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
  • между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
  • заземляющий желто-зеленый провод присоединяется на клемму РЕ.

Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди.

Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.

Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.

Двухфазная электрическая сеть, питающая дом, предполагает использование двухфазной схемы подключения мощных электроприборов

В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.

Медные перемычки часто идут в комплекте с плитой. Но, если их вдруг не обнаружилось, можно использовать медный провод 6 мм2, отсоединив от него куски нужного размера. Места присоединения к клеммам нужно аккуратно обжать, чтобы обеспечить надежный контакт с зажимами.

Однофазная сеть встречается чаще всего. При таком подключении важно правильно поставить медные перемычки между фазными клеммами

Подробная фотоинструкция по подключению по однофазной схеме

Начать следует с подготовки инструментов и материала.

Галерея изображений

Фото из

При сдаче жилья электропроводка проложена и розетки установлены, но если устройство не соответствует по каким-то параметрам, его лучше заменить

Материалы для подключения (шнур с вилкой и розетку) необходимо приобрести в магазине, а инструменты, скорее всего, найдутся дома

Комплект отверток необходим для установки оборудования и проверки наличия напряжения в сети

Для подключения мощного оборудования нужен трехжильный кабель не менее 4 мм², одна из жил будет заземляющей

Шаг 1: Приобретение розетки для подключения электроплиты

Шаг 2: Покупка комплекта для подключения в магазине

Шаг 3: Подбор контрольно-измерительных устройств

Шаг 4: Подготовка трехжильного силового кабеля

Следующий этап — подключение трехжильного провода к электроплите. Важно правильно выбрать схему, определить клеммы и не перепутать провода.

Галерея изображений

Фото из

Таблицу с возможными схемами подключения можно обнаружить на задней стенке плиты. В этом случае необходима первая — однофазная схема

Находим клеммы согласно выбранной схеме и присоединяем скобы — одну на 1, 2, 3 клеммы, вторую на 4, 5, а 6 — это заземление

В процессе присоединения кабеля к клеммам постоянно протягиваем все зажимы — с усилием затягиваем крепления

Вставляем провода в клеммы: крайний левый — фаза (коричневый), в центре — ноль (синий), справа — земля (желто-зеленый)

Шаг 1 — выбор схемы подключения

Шаг 2 — подготовка клемм на плите

Шаг 3 — протяжка креплений клеммника

Шаг 4 — установка проводов в клеммы

После подключения кабеля к плите следует проверить провода в распределительной коробке и установить новую розетку.

Галерея изображений

Фото из

Для проверки используем индикаторные отвертки. Проверяем соответствие проводов по цвету: белый — фаза, сине-белый — ноль, желто-зеленый — земля

Для проверки провода, предназначенного для заземления (с желто-зеленой изоляцией), используем тестер

Устанавливаем корпус розетки на стену и заводим провода. Для силовых кабелей лучше использовать накладные розетки — с ними удобнее работать

Вставляем провода в выводящую панель и проверяем: с правой стороны — фаза, с левой — ноль, по центру — земля

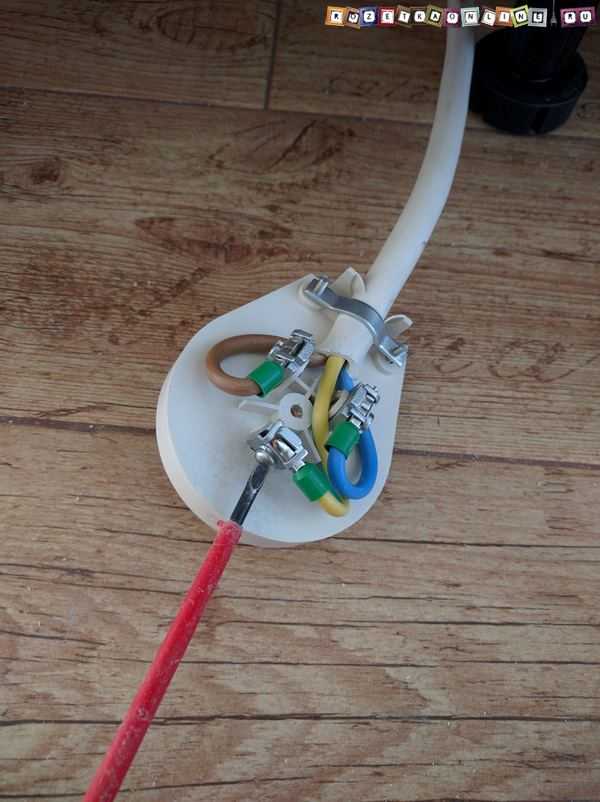

Подключить провода внутри вилки можно и заранее. Они должны соответствовать проводам в розетке

При включении вилки плиты в розетку контакты проводов должны совпадать: фаза — с фазой, ноль — с нолем, земля — с землей

Еще раз проверяем, правильно ли подключен кабель к плите, подтягиваем контакты. Для проверки используем схему подключения

После того, как закончена проверка соответствия проводов в розетке и вилке, на корпус розетки можно надеть крышку и прикрутить ее винтом

Шаг 1 — проверка проводов в распределительной коробке

Шаг 2 — тестирование заземляющего провода

Шаг 3 — монтаж розетки на стену

Шаг 4 — проверка проводов в розетке

Шаг 5 — сборка вилки кабеля

Шаг 6 — проверка на соответствие проводов

Шаг 7 — проверка подключения кабеля к плите

Шаг 8 — монтаж крышки розетки

Завершающий и обязательный этап – тестирование. Необходимо проверить работу розетки, а заодно и плиты.

Галерея изображений

Фото из

После сборки розетки включаем автоматическое устройство защиты и проверяем напряжение в розетке

Чтобы проверить, правильно ли подключены все провода, достаточно вставить вилку в розетку

Включая плиту, мы заодно проверяем правильность подключения кабеля. Если индикатор на панели загорелся — подключение выполнено верно

Лучше, если расстояние от плиты до розетки будет минимальным. Если в дальнейшем розетку закроем мебелью, необходимо оставит доступ свободным

Шаг 1 — проверка напряжение в розетке

Шаг 2 — тестирование подключения кабеля

Шаг 3 — проверка функционирования плиты

Шаг 4 — установка плиты к розетке

На этом установка силовой розетки и подключение электроплиты считаются законченными. Если в процессе эксплуатации розетка вышла из строя ее можно попытаться , главное — соблюдать технику безопасности во время работ.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.

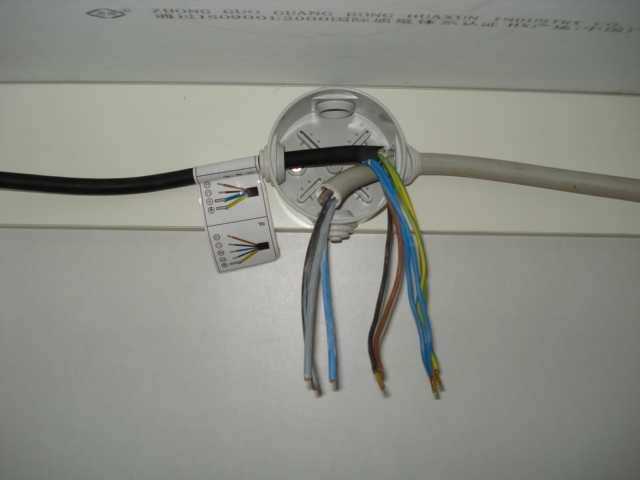

Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки. Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля.

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет. Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

Выводы и полезное видео по теме

Подробный видео ролик об установке силовой розетки накладным способом и подключении силовой вилки к электрической плите:

Наглядное видео о присоединении кабеля к электроплите согласно схеме, предоставленной производителем:

Видео о подключении электроплиты к силовой розетке с вилкой, оставшихся от старой плиты:

Подключить силовую розетку можно без привлечения электриков. Для этого предстоит правильно подобрать устройство, учитывая мощность техники, которая будет включаться. Главное – проложить отдельный кабель специально для плиты и обезопасить его, установив автомат отключения и УЗО. Сам же процесс монтажа не отличается от установки обычной розетки.

Есть опыт в самостоятельном монтаже розетки для электрической плиты? А может, не согласны с изложенным материалом? Ждем ваших комментариев и вопросов.

Удлинительный кабель питания электроплиты

олдтаймер1955
Новый член
