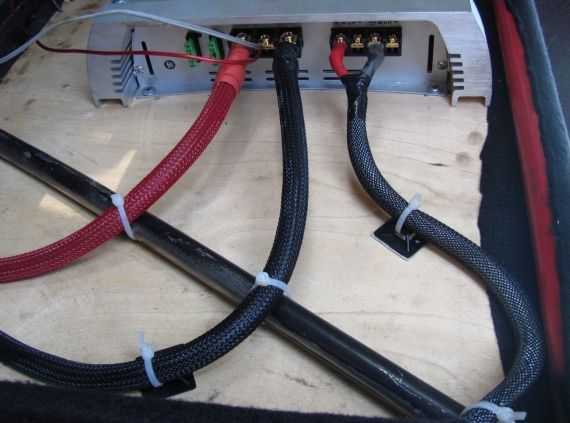

Как соединять провода в автомобиле: Как правильно соединять провода в автомобиле

Содержание

скрутка, пайка, сварка или обжимка?

При работе с электрикой автомобиля, например, вовремя ремонта или дополнения каким-либо устройством, часто приходится заниматься соединением проводов. Обычно, нет возможности сделать соединение контактов стандартным заводским способом «мама/папа», и приходится прибегать к другим методам. Способов довольно много и у каждого есть как свои достоинства, так и недостатки.

Содержание

1 Плюсы и минусы скрутки проводов в авто
2 Плюсы и минусы пайки проводов в авто
3 Плюсы и минусы сварки проводов в авто
4 Плюсы и минусы обжимки проводов в авто

Плюсы и минусы скрутки проводов в авто

Проще всего соединить провода путём их скручивания. Это быстро и не потребуется никаких инструментов, помимо ножа для зачистки изоляционного слоя. При необходимости скрученные контакты очень легко разрываются без каких-либо приспособлений.

Недостаток скруток заключается в низкой надёжности, а также возможного нарушения контакта. При таком способе повышается риск окисления, что может привести к нестабильной работе запитанного потребителя.

Скрутку в автомобильной электрике не рекомендуется применять в цепях высокого тока. Например, для запитывания головного освещения или подключения противотуманных фонарей. Но она вполне сгодится для слаботочных цепей. Светодиодная подсветка вполне может состоять из скрученных соединений.

Надёжная скрутка делается путём переплетения распушенных кончиков в одно целое. Таким образом, обеспечивается хороший контакт между двумя проводниками.

Плюсы и минусы пайки проводов в авто

В большинстве работ с электрикой, пайка может оказаться очень надёжным соединением, но в автомобилях её рекомендуется не применять. Это связано с тем, что спаянный контакт подвержен окислению, что спровоцирует стремительное разрушение соединения. Паянное соединение не имеет гибкости и при минимальном физическом воздействии контакты, которые подгнили, распадутся.

Портится не сама пайка. Слабые места такого соединения находятся между изоляционным слоем провода и самой пайкой. Тут будет происходить окисление, которое спровоцирует надлом.

Также к отрицательным моментам стоит отнести неудобство такого способа. Пытаться спаять контакты под торпедо, где и примитивную скрутку не всегда можно нормально сделать, очень неудобно.

Это не значит, что пайка в автомобиле недопустима. Просто это не самый удачный способ.

Надёжного паянного соединения можно добиться покрыв скрутку припоем и покрыв соединение специальным лаком, который будет препятствовать окислению.

Плюсы и минусы сварки проводов в авто

Сварка проводов в автомобиле отличается большой надёжностью и долговечностью. В заводских условиях сварку контактов используют для создания надёжного соединения с «массой» автомобиля, а также в некоторые плюсовые контакты объединяются воедино с помощью сварки. Неоспоримым достоинством является то, что сварное соединение имеет минимальное сопротивление.

Тем не менее применять её в ремонтных целях очень дорого и часто неудобно.

Плюсы и минусы обжимки проводов в авто

Всеми производителями автомобилей рекомендовано при ремонте электрики использовать именно обжим. Это популярный способ, у которого есть масса преимуществ:

Простота;
Надёжность;
Используя определённые муфты можно получить сразу изолированное соединение.

Из недостатков можно выделить только то, что придётся купить специальный инструмент — кримпер. Несмотря на то, что некоторые муфты имеют полимерную изоляцию, рекомендуется дополнять соединение термоусадкой.

В завершении темы стоит напомнить, что независимо от выбранного способа важно соблюдать технику безопасности при работе с электропроводкой автомобиля. При ремонте нужно обязательно отключать аккумуляторную батарею. Все плюсовые контакты должны иметь надёжную изоляцию. В противном случае может произойти короткое замыкание, которое вызовет пожар.

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

Соединение проводов в машине на зажимном разъёме

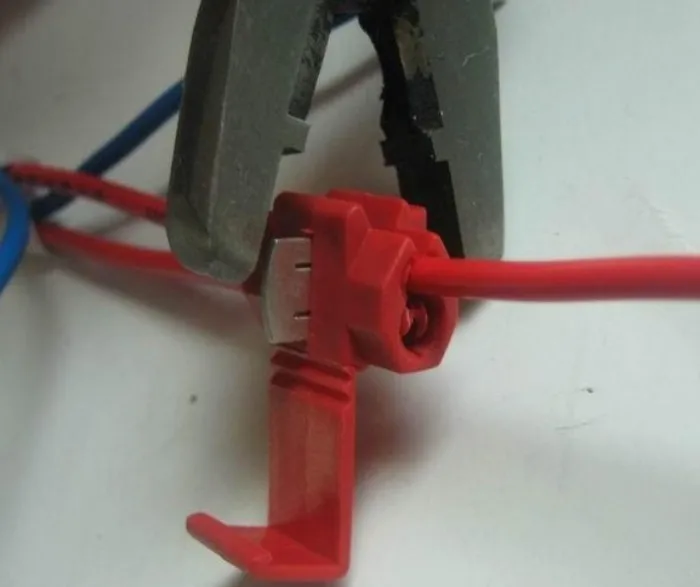

Технология соединения проводов очень проста. Так в разъем, приведенный на рисунке, вставляется провод к которому необходимо произвести подсоединение и присоединяемый провод. В какой последовательности не важно.

Провода можно завести через боковую прорезь в корпусе разъема. Также провода могут вкладываться в контакт.

Обратите внимание на то, чтобы провода в разъеме попали между зубчиков контактной гребенки, она присутствуют в любом из исполнений. Изоляция с проводов не снимается, в последствии она перережится гребенкой и через нее будет образован контакт. Вам необходимо лишь надавить пассатижами, чтобы прорезать изоляцию и обеспечить контакт с токопроводящей частью кабеля и гребенки в зажиме.

Далее закрывается крышка, и защелкивается на корпусе. При при таком соединении,через образовавшийся контакты (провод — гребенка) от провода к проводу через гребенку, теперь может протекать электрический ток. Монтируется такое соединение быстро и как всегда имеет свои плюсы и минусы.

Плюсы и минусы подключений с помощью специализированных разъемов (клипс)

Такие контакты смотрятся эстетично, компакты и легко монтируются. Обеспечивая относительно, здесь важно отметить еще раз слово относительно, надежное соединение проводов.
К минусам можно отнести то, что контакты могут окислиться, в итоге контакт пропадет. Для предотвращения этого, при обжимке таких «клипс» используйте консистентную смазку, например литол или специализированную для контактов смазку, которую можно приобрести в специализированных магазинах электротоваров. Такая смазка применяется в том числе и для разъемов идущих для соединения проводки в квартире (типа Wago).
Также из-за малой площади контакта не стоит применять такие разъемы для силовых цепей. Такой способ соединения подходит больше для управляющих сигналов. Для силовых цепей все же лучше использовать банальную скрутку, а если вы ее еще хорошо пропаяете, то это идеальный вариант. Именно о вариациях скруток мы и поговорим далее…

Скрутка двух проводов (кабелей) как продолжение один другого

Несмотря на весь кажущийся анахронизм, скрутка проводов в машине является вполне достойным и качественным соединением, особенно если ее пропаять и хорошо заизолировать. Одним из вариантов скуртки может быть удлинение провода, когда один провод продолжает другой. Выполнить скрутку в этом случае можно следующим образом.

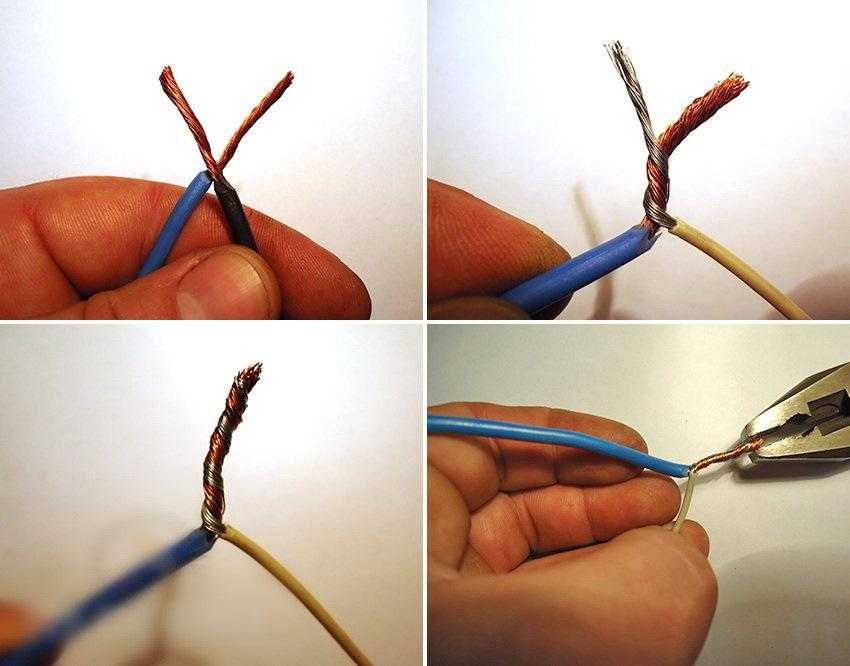

Как видите, провода вначале распускаются, а затем скручиваются между собой. Именно такая стратегия обеспечивает наиболее большую площадь контакта и надежность соединения. Конечно, потом скрутку – соединения необходимо заизолировать. Для этого подойдет термотрубка, которую необходимо установить на один из проводов еще до скручивания, либо изолента.

Скрутка двух проводов (кабелей) как ответвление один другого

Соединением с помощью скрутки можно не только удлинить провод в проводке, но и сделать от него ответвление. При этом процесс ответвления провода одного от другого выполняем по следующему алгоритму. Зачищаем отрезок кабеля до проводников…

…и разводим их, разделив пополам в стороны.

Продеваем в получившееся кольцо второй кабель и скуручиваем между собой.

Также как и в предыдущем случае все необходимо пропаять и заизолировать.

Это будет гарантом надежного контакта.

После того как заизолировали соединения, можно соеденить провода между собой пластиковым хомутиком, для уменьшения усилий на электрическое соединение, в случае если за провод потянут.

Преимущества и недостатки скрутки для соединения проводов (кабелей) в машине

Здесь необходимо и уже можно резюмировать информацию о скрутках. Скрутка хотя и выглядит как многие говорят по колхозному, но является самым лучшим соединением, с условием если она пропаяна. Это самый надежный, безопасный и крепкий контакт.
Ну, а недостатком такого соединения является то что он может быть для кого-то будет не столь аккуратным, а также потребует значимых усилий, в виде аккуратного скручивания и пайки. Также и изоленту необходимо брать мягкую, хорошо облегающую, с клеящим слоем обладающим высокой адгезией, а кроме того, лучше изолировать скрутку в тепле, или хотя бы подогревая ее место.

Лучший способ подключения модификаций вашего автомобиля

Если вы когда-либо возились с электрической системой автомобиля или устанавливали такие игрушки, как дополнительные фары и лебедки, вы, возможно, знакомы с искусством пайки — сращивания проводов. Это не сложно, но есть много трюков, чтобы научиться совершенствовать искусство, и это видео, кажется, охватывает каждый из них.

Так как на прошлой неделе я впервые начал экспериментировать с припоем, я только что закончил зубрить кучу туториалов на YouTube по этому вопросу, и этот однозначно лучше. Это ясно, лаконично, всесторонне и действительно заставляет меня сожалеть, что я не удосужился просмотреть какие-либо другие.

YouTube-канал ChrisFix долгое время был одним из моих любимых. Бестелесный голосовой хостинг действительно хорошо объясняет основные, но важные методы обслуживания автомобилей на языке, который легко понять. Поскольку почти все снято с точки зрения «механика» от первого лица, видео на этом канале также делают этапы работы понятными для сравнения с вашим собственным проектом.

В этом видео вы быстро узнаете:

Применение припоя (постоянная установка электрических аксессуаров).
Необходимые инструменты (доступны в местном магазине автозапчастей, хозяйственном магазине или RadioShack, если он еще существует. )
Безопасность ( Осторожно, он горячий! Также токсичен.)
Как соединять провода (какой тип соединения и когда использовать.)
Определенные типы припоя (не все созданы одинаковыми, но всегда мойте руки после работы. )
Секреты, о которых вы, возможно, не знали, даже если делали это раньше (не используйте кислотный флюс). термоусадочная пленка.)

Основные этапы пайки:

Сначала зачистите провода.
Затем наденьте термоусадочную трубку дальше на провод (но пока не на зачищенный участок).
Добавьте немного флюса в провода.
Сращивание проводов.
Припаяйте провода – нагрейте место соединения и расплавьте припой на соединение.
И, наконец, вставьте провода и усадите термоусадочную трубку вокруг соединения.

В первый раз, когда я попробовал это, не читая никаких указаний, я просто расплавил припой поверх пары плохо сплетенных проводов и не получил ничего, кроме хромированной какашки.

Этот туториал прекрасно объясняет все нюансы процесса. И действительно заставляет меня нервничать по поводу еды после того, как я поиграл с этим припоем. Я имею в виду, я думаю я помыл руки?

Еще один профессиональный совет, который я вам дам: попрактикуйтесь в этом навыке до того, как он вам понадобится. Каждый небольшой проект вызывает гораздо меньше стресса, когда вы играете, и это сделает вас лучше, когда вам нужно правильно подключить что-то в крайнем случае.

Советы и рекомендации по подключению

| How-To — Интерьер и электрика

Если ваши познания в автомобильной электрике невелики, обратите внимание на то, что можно и чего нельзя делать, прежде чем приступить к следующему проекту электромонтажа

Для многих электромонтаж является одним из самых пугающих аспектов реставрации или модернизации проекта. Большинство механических ремонтов и аспектов реставрации — это то, что мы бы назвали «гайкой и болтом», что означает, что по большей части вы просто удаляете изношенную/поврежденную деталь и заменяете ее новой. Ремонт рулевого управления вашего Мустанга? Просто отвинтите наконечники рулевых тяг и накрутите сменные детали, правильно? Модернизация ручного рулевого механизма до гидроусилителя руля Borgeson? Все, что вам нужно, это несколько ручных инструментов, чтобы открутить коробку от рамы и прикрутить новую. И так продолжается от бампера до бампера. За исключением кузова и краски, большинство технических вопросов, которые мы получаем, носят электрический характер, включая проводку, стартеры, генераторы переменного тока, системы зажигания и освещение.

С проводкой проблем быть не должно. Для большинства работ по электромонтажу все сводится к здравому смыслу, терпению и небольшим знаниям о том, как работают электрические системы на 12 В. Существует множество книг, веб-сайтов и т. д., где вы можете найти всевозможную электрическую информацию «глубокого погружения» в таких вещах, как закон Ома, как читать полосы цветового кода резистора и так далее. Некоторым из вас это покажется интересным, а у других через несколько минут глаза остекленеют. Что важно, так это понимание основ электрических цепей, правильное сечение проводов, защита цепи, защита проводов, подключение и заделка проводов, а также другие факторы, которые вы будете использовать в базовой автомобильной проводке 12 В, будь то установка полностью нового жгута или просто добавление встроенная стереосистема в ваш Mustang.
Помните, мы упоминали о терпении ранее? Если вы из тех, кто тратит больше времени на заделку отверстий под ключ в гипсокартоне вашего магазина, чем на самом деле поворачивает указанные ключи, вы можете попросить приятеля заняться вашим проектом электропроводки! А если серьезно, проводка не должна пугать. Существует множество справочных материалов, доступных в печатном формате, а также онлайн-ресурсы, где вы можете изучить основы. Прежде чем вы это узнаете, вы на самом деле будете с нетерпением ждать проектов проводки всех размеров и масштабов. Когда-то я был таким же, боялся добавить простой набор противотуманных фар. Тем не менее, сегодня я нахожу увлекательными проекты по электромонтажу и с нетерпением жду возможности помочь друзьям полностью перемонтировать их Мустанги. Вы тоже можете!

В следующих заголовках и боковых панелях мы собрали советы и рекомендации, полученные за годы работы с электропроводкой. Мы также обратились к экспертам по проводке, чтобы получить несколько полезных советов и советов от наших друзей из Painless Performance Products и Ron Francis Wiring. Не стесняйтесь использовать технические линии от этих компаний, если у вас есть какие-либо вопросы перед покупкой. Вот для чего они нужны: убедиться, что вы используете правильный продукт/решение для подключения для вашего проекта, чтобы держать вас в пути. Последнее, что вы хотите сделать, это купить неправильный продукт и выпустить «волшебный дым» из проводки. Это плохой день для всех.

[Врезка 1]
Советы по электромонтажу от Painless Performance Products
– Когда дело доходит до электропроводки вашего автомобиля, мы говорим клиентам, что терпение – ваш друг. [ Знакомо? – Ред.] Найдите время, чтобы прочитать руководство по установке и понять стоящую перед вами задачу, прежде чем вы просто начнете вырывать старый и прокладывать новый. Не торопитесь и гордитесь тем, что сделали хорошую и чистую работу — позже вы скажете себе спасибо.

– В Painless мы никогда не предлагаем пайку и всегда предлагаем обжим. Если все сделано правильно, обжимные клеммы не будут иметь проблем. Вот почему в начале наших руководств по установке есть схемы с правильными обжимными инструментами для каждой клеммы и как правильно обжимать клеммы. Эти диаграммы можно найти на странице 3 данного руководства: painlessperformance.com/Manuals/10401.pdf.

– Самая распространенная проблема в нашей технической линии – неправильное заземление. Звездообразные шайбы — ваши друзья на любых клеммах заземления, которые у вас есть, и вам необходимо убедиться, что поверхность полностью очищена от краски и т. д. Многие старые автомобили заземляют свое освещение через сам корпус, поэтому, когда люди получают свежую краску и собирают, они есть проблемы с освещением, потому что они не сняли краску с монтажной поверхности.

– Размеры каждого комплекта Painless более чем достаточны для его назначенной цепи, но ВСЕ, что имеет большую силу тока, всегда должно проходить через реле – такие элементы, как электровентилятор/вентиляторы, топливный насос, галогенные фары и т. д.

– Если вы когда-нибудь застрянете на установке, никогда не будьте слишком горды, чтобы позвонить в нашу техническую службу. Наш номер технической линии идет непосредственно к нашим ребятам, находящимся на месте в Форт-Уэрте, штат Техас, которые имеют многолетний опыт работы с электропроводкой и рады помочь нашим клиентам. Помимо их знаний, у нас также есть много папок на нашем сервере со схемами, которые мы разработали за эти годы, практически для каждого выключателя зажигания, выключателя фар, генератора и многого другого, которые мы можем быстро отправить по электронной почте, чтобы помочь вам в этом.
[Конец боковой панели 1]

[Врезка 2]
Советы по электромонтажу от Рона Фрэнсиса Электропроводка
– Ожидается, что современная автомобильная электрическая система будет перезаряжаться не дольше нескольких недель. При правильном подключении старые автомобили могут простоять всю зиму или, может быть, даже шесть месяцев и практически не потреблять ток. Если, однако, вы используете современные схемы, такие как дистанционное управление, впрыск топлива, электрические часы и т. д., вам понадобится аккумуляторная батарея, чтобы поддерживать работу.

– Никогда не подключайте что-либо напрямую к источнику питания генератора, кроме провода питания, идущего к кабелю стартера/аккумулятора, особенно на генераторах с однопроводным питанием. Это приведет к тому, что генератор переменного тока будет плохо «считывать» количество энергии, необходимое для поддержания системы на уровне 12 вольт (на самом деле больше похоже на 14) и поддержания заряда аккумулятора. Это, вероятно, приведет к перегрузке и вызовет всевозможные загадочные вещи. Это гораздо важнее, чем вы думаете. Не подключайте к этому проводу какие-либо аксессуары, потребляющие мощность, с обоих концов.

– Не паять без опыта. Если припой пропитывает жилы провода дальше, чем сам разъем/клемма, многожильный провод становится сплошным. В конце концов он ослабнет и сломается от вибрации. Вот почему в автомобилях не используется одножильный провод.
– Первичным заземлением аккумулятора является блок двигателя с помощью медного кабеля. Используйте раму только в качестве резервной системы заземления! Теперь рама и кузов должны быть заземлены на блок. Лучше всего использовать тот же болт или участок блока. Чем короче путь сквозь сталь и железо, который должна пройти земля, тем лучше.

–Всегда подключайте разъединитель аккумулятора к положительному кабелю. Если вы подключите переключатель к земле и произойдет сбой в заземлении, электроника может обнаружить это заземление и повредить какое-то дорогое оборудование. Пока не появилась электроника, главные разъединители на отрицательном кабеле были в порядке. Это уже не так.

[Конец боковой панели 2]

– Чем меньше, тем лучше! Мы не рекомендуем прокладывать провода через обшивку потолка автомобиля. Это проблема по многим причинам, включая крепежные винты обшивки потолка, провода, которые трудно устранить или отследить/заменить, и многое другое. Более короткие пробежки лучше из-за меньшего сопротивления и меньшего риска физического повреждения; вы можете использовать провода меньшего размера, и их будет легче скрыть при использовании порогов, пространства для ног, под сиденьями и т. д.

Давайте поговорим об инструментах для начала. Во-первых, если у вас есть один из этих основных инструментов для обжима/зачистки проводов, независимо от марки, выбросьте его. Правильно, подойдите к ящику с инструментами, вытащите его из ящика и выбросьте. Они полагаются на силу рук, что означает, что вы можете недообжать или переобжать соединение. Обычно режущий наконечник — мусор, а стрипперы ненамного лучше. Чтобы заменить эти дрянные обжимные станки из магазинов автозапчастей, инвестируйте в некоторые качественные инструменты, в том числе обжимные с храповым механизмом, клещи для зачистки проводов и кусачки. Что касается щипцов с храповым механизмом, есть несколько брендов, которые мы использовали, и они хорошо работают. Последнее, что мы использовали, это от Pertronix (pertronix.com) со сменными губками. Просто вставьте соответствующую губку для терминалов, с которыми вы работаете. Невозможно недо- или чрезмерно обжать с помощью таких щипцов с храповым механизмом. Кусачки говорят сами за себя. Возможно, вы захотите подобрать пару, которая может работать с проводом большего размера, если вы регулярно работаете с 8-м калибром и выше. Что касается стриппера, наши любимые конструкции — это пистолетная рукоятка или плоскогубцы с самонатягивающейся проволочной рукояткой и регулируемой глубиной реза. Это гарантирует, что одинаковая длина изоляции провода будет зачищена каждый раз одним легким движением руки. Хотя это и не так критично, инструменты для проволочного ткацкого станка определенно необходимы, если вы решите поместить свою проводку в какой-либо разъемный ткацкий станок, будь то пластиковый или ткань/пластиковая оплетка. Эти инструменты доступны в нескольких размерах и позволяют быстро установить разъемный ткацкий станок на ваш жгут. Храповые обжимные клещи Pertronix с герметичными клеммами, показанные ранее, отлично подходят для небольших проектов, но если вы хотите использовать известные атмосферостойкие клеммы и корпуса разъемов повсюду Ваш автомобиль, возможно, вы захотите инвестировать в более широкий ассортимент, например, в этот комплект от наших друзей из Mr. Gasket (holley.com/brands/mr_gasket). Мы приобрели этот инструмент для снятия клемм несколько лет назад у наших друзей из National Parts Depot. (npdlink.com). Он работает со всеми типами круглых и плоских проводных клемм и корпусов, чтобы отсоединить разъем без поломки. Это необходимо для проектов проводки, где вам, возможно, придется сохранить корпус разъема (проводка указателя поворота, комбинация приборов и т. д.). Если вы хотите временно запитать устройство 12 В, например, установить стеклоподъемник для установки, использование автомобильного соединительного блока в качестве удаленного источника питания. Просто подключите проводку к зажимам комплекта перемычек, чтобы запитать двигатель или аксессуар для установки или тестирования. Жгуты проводов вторичного рынка помечены информацией о цепи, а часто и местом назначения или направлением цепи, чтобы облегчить подключение вашего Mustang. Это, наряду с цветом проводов, значительно сокращает время установки и сводит к минимуму ошибки. Вы можете сделать то же самое с небольшими дополнительными проектами с объемной проводкой. Просто используйте устройство для изготовления этикеток, чтобы напечатать небольшую этикетку и приклеить этикетку к проводу. Мне нравится размещать по одному на каждом конце провода и в любом месте, где я чувствую, что потенциально буду обслуживать жгут (панель защиты, порог и т. д.). Используйте прозрачную транспортировочную ленту поверх этикеток, чтобы защитить их. Многие страховочные привязи на вторичном рынке просто продеваются через брандмауэры и перегородки с помощью втулки (ВСЕГДА используйте втулку). Однако, если вы хотите сделать свой жгут модульным, как жгут OE, вам нужно будет использовать соответствующий разъем (штекерный и гнездовой), и мы рекомендуем сделать штырь из указанного разъема для ваших заметок по сборке. проект проводки, вам придется иметь дело с неиспользуемой проводкой. В случае этого проекта мы использовали проприетарную проводку и разъемы от Auto Meter для наших датчиков, поэтому стандартная проводка датчика не использовалась. Вы можете либо зачистить проводку от жгута (это называется «диета жгута»), либо оставить провод на месте для возможного использования в будущем и закрыть концы. Если вы закрываете концы, используйте термоусадочную пленку с клейкой прокладкой, чтобы запечатать конец, а затем сожмите конец плоскогубцами, чтобы завершить уплотнение. Часто при установке проводки вам предлагается повторно использовать заводской разъем. Посмотрим правде в глаза, вы устанавливаете совершенно новую высококачественную проводку, блок предохранителей и многое другое, но собираетесь повторно использовать разъем 50-летней давности? Не нам. Если разъем доступен, закажите его во что бы то ни стало, но для многих элементов изолированные клеммы будут работать просто отлично и выполнят свою работу, например, этот выключатель стоп-сигнала. используйте качественные кабели. Стандартные аккумуляторные кабели (обычно калибра 4) не подходят. Используйте больший калибр 2 или даже 1/0, если у вас есть место для их прокладки. Высококачественную мягкую медь легче разводить. Нам очень нравятся эти кабели Moroso, потому что вам не нужно паять или обжимать концы. Просто вставьте обрезанный конец провода и затяните обжимную гайку. Модернизация генератора популярна на классических Мустангах из-за современных обновлений, таких как EFI, большие стереосистемы, кондиционер, электрические вентиляторы охлаждения и многое другое. Цепь зарядки генератора (как и любая другая цепь в автомобиле) должна быть защищена. Для генераторов с большим усилием используйте что-то вроде предохранителя Mega Fuse и держателя, рассчитанного на максимальную мощность генератора. элемент перед окончательной установкой — такие вещи, как стереосистемы, усилители, динамики, освещение и т. д. У нас даже были вещи, которые работали на этапе тестирования, а затем не работали после установки. В этот момент вы знаете, что это работало раньше, поэтому что-то в окончательной установке не так (заземление, ослабленный провод и т. д.). Мы несколько раз упоминали уплотняющие соединители и их клеммы, но они отличаются от вашего стандартного обжима. клеммы тем, что они имеют вторичную обжимную секцию для уплотнительной прокладки. Крайне важно, чтобы вы использовали правильный обжимной инструмент и сначала установили уплотнительную прокладку на провод (например, установили накидную гайку перед развальцовкой тормозной магистрали!) и выровняли ее, чтобы она была захвачена вторым обжимом. Надлежащая обжимная матрица/инструмент позволяет выполнить оба обжима одновременно. Еще кое-что, что следует учитывать при использовании клемм и соединителей с погодным пакетом — иногда у вас просто не хватает проводов, чтобы заполнить оболочку соединителя, которую вы используете. В этом случае для сохранения атмосферостойких свойств соединителя необходимо установить в резиновый уплотнитель уплотнительную заглушку. Большинство комплектов клемм для герметизации не поставляются с ними, но их можно легко найти в Интернете, и стоит иметь несколько под рукой в комплекте клемм для герметизации. Термоусадочная пленка — отличный продукт для защиты и удержания проводов. Покупайте качественную термоусадочную пленку с клейкой подкладкой, а не вещи из магазина за доллар. Точно так же используйте тепловую пушку или маленькую бутановую горелку, чтобы усадить рукав, а не зажигалку, пожалуйста! В то время как многие используют термоусадочную пленку только на концах клемм или соединениях, ее можно использовать для защиты проводов от истирания или для связывания проводов (намного чище, чем стяжка, но требует некоторой предусмотрительности перед установкой клемм/разъемов). Большинство знакомы с традиционные обжимные соединители, подобные показанным здесь. Хотя они будут работать так, как задумано, они могут быть громоздкими, и часто работа с проводкой заканчивается морем красных, синих и желтых клемм под капотом. У нас есть идея получше на следующей фотографии. Пропустите магазины запчастей или наборы клемм в больших коробках и закажите неизолированные клеммы в крупной компании, занимающейся поставкой электропроводки. Эти неизолированные клеммы намного меньше, чтобы свести к минимуму выпуклость жгута «змея, которая только что проглотила мышь». Просто накройте качественной термоусадочной пленкой. Вот прекрасный пример. Зачем вам смотреть в лицо большой, уродливой клемме с синим кольцом, когда вы можете использовать неизолированную версию с небольшим кусочком термоусадочной пленки для того чистого, оригинального внешнего вида? В крайнем случае, мы просто взяли пластиковое покрытие острогубцами и сняли его, чтобы использовать клеммы, которые у нас были под рукой. Говоря об обжимных соединениях, это изображение, любезно предоставленное Painless Performance Products, показывает наиболее распространенные ошибки обжима. Сверху вниз имеем: провод вставлен недостаточно далеко, провод вставлен слишком далеко, жилы провода не закреплены под обжимом, и правильно обжатая клемма внизу. чтобы доставить тебя домой, но это все!). Мы все виноваты в наши молодые, дезинформированные годы, но такие вещи, как Т-образные отводы, отводы для предохранителей, разъемы Scotchlock и тому подобное, никогда не должны использоваться для постоянных решений для проводки. Если вам нужно добавить цепь или подключиться к цепи, сделайте это надлежащим образом с помощью качественного разъема. Единственным исключением, которое мы будем регистрировать для прослушивания существующей цепи, являются эти специализированные терминалы от Posi Products, называемые Posi-Taps. . Они доказали свою надежность и охват большей площади поверхности провода, чем традиционные ответвители для сращивания. Их также можно использовать без инструментов, поэтому они станут отличным дополнением к вашему дорожному аварийному комплекту. Независимо от того, обмотана ли ваша проводка раздельным ткацким станком или просто обмотана лентой для жгута, крайне важно, чтобы жгут был закреплен, чтобы предотвратить натирание / истирание. или жгут был поврежден источниками тепла или движущимися частями, такими как подвеска, ремни вентилятора и т. д. Стандартные ремни Ford отлично работают, так что не пытайтесь изобретать велосипед здесь. То же самое можно сказать о под приборной панелью и в других частях кузова Mustang. Если оригинальные держатели проводов все еще там, используйте их. В противном случае используйте мягкие металлические зажимы или пластиковые держатели для проводов, которые можно закрепить с помощью винта или заклепки. маркеры разного цвета на схемах проводки, чтобы помочь вам «увидеть», где проходит каждый провод в цепи. Это действительно поможет при первоначальной проводке, где цвет провода мог потускнеть с годами. к каждой клемме проложить отдельный провод. Вместо этого вы можете соединить их последовательно (параллельная цепь). В данном случае это приборная панель с тремя датчиками, которая имеет один провод цепи питания, заземления и освещения, ведущий к блоку, а затем закольцованный к следующему датчику. Одна оставшаяся неизолированная клемма предназначена для датчика, передающего блок. Все современные сменные системы жгутов проводов оснащены реле для управления мощными устройствами, такими как охлаждающие вентиляторы или топливные насосы EFI. Однако, если вы работаете с оригинальной проводкой и хотите добавить устройство запроса высокой мощности, вам следует использовать реле для цепи. Реле — это устройство, которое срабатывает (замыкается) через низкоамперный вход и соединяет внутри себя две сильноамперные клеммы для питания вашего вентилятора, насоса и т. д. Их легко установить практически в любом месте, но не забудьте предохранить вход и используйте автоматический выключатель на входе высокого усилителя. Ранее мы упоминали об использовании втулки каждый раз, когда вам нужно пропустить проводку через панель. Что касается дверных косяков, вы можете сделать еще один шаг и использовать люверсы на стороне капота и дверь с каким-то разрезным ткацким станком для красивого и чистого дверного косяка. Вы также можете найти готовые резиновые проволочные сапоги, которые используются в современных автомобилях, если вы предпочитаете такой вид. После того, как вы проложили проводку и создали все разъемы и точки подключения, обмотайте жгут стяжками там, где у него будут «выходы ленты» и где заканчиваются разъемы, а затем снимите его с автомобиля. На верстаке установите разрезной ткацкий станок и любые торцевые заглушки или Т-образные фитинги жгутов. Разрежьте галстуки бесплатно, как вы делаете это. Наконец, оберните жгут лентой, сначала обмотав короткие концы и выходы ленты, а основной жгут обмотайте последним, чтобы закрепить меньшие участки ленты, которые вы только что установили. Как мы уже говорили ранее, все цепи должны быть защищены предохранителем или автоматический выключатель (единственная цепь, которую вы не сможете защитить, — это стартер из-за большой нагрузки, которую он потребляет). При добавлении схемы, такой как стереоусилитель, который мы делаем здесь, вы хотите, чтобы длина незащищенного провода от батареи до держателя предохранителя была как можно короче. Не прокладывайте 6 футов горячей батареи к держателю предохранителя рядом с усилителем в багажнике! Жгуты вторичного рынка были логически продуманы и испытаны на Мустангах во время НИОКР, поэтому они дают вам нужную длину провода, чтобы сделать установка легкая. Для некоторых проектов проводки вам дается универсальный жгут, и вы должны заставить его работать. Это Ford Performance «Control Pack» для модульного двигателя. Установка его на автомобиль требует некоторых размышлений, но мы смогли заставить его работать, установив PCM во внутренний фартук крыла и установив блок предохранителей там, где обычно находится соленоид стартера. Просто знайте, что в некоторых случаях, чтобы получить наилучшую посадку или вид, который вам нужен, вам может потребоваться укоротить или даже удлинить прилагаемую привязь, чтобы получить наилучшую посадку и достичь всех точек соединения. вашей батареи после установки проводки, вы можете определить, какая цепь, аккуратно зажав контрольную лампу на отрицательной клемме батареи (зажмите другой конец лампы на свободном минусовом кабеле) и вынимая предохранители из блока предохранителей, пока свет не погаснет. Когда свет погаснет, вы только что нашли цепь, вызывающую проблему. Не обманывайтесь цепью внутреннего освещения, так как свет загорается, когда вы открываете дверь! При поиске постоянно горячей цепи для питания аксессуара никогда не подключайте клемму аккумулятора непосредственно к клемме. генератор. Это может привести к ложным показаниям и помешать генератору правильно заряжать Мустанг. Перейдите непосредственно к аккумулятору (с предохранителем) или найдите подходящий неиспользуемый источник в блоке предохранителей.
