Как скрыть распределительную коробку: Как спрятать электро коробку? — Вопросы и ответы

чем закрыть на стене, куда убрать множество кабелей, и какими способами их можно красиво оформить, не штробя стену

В этой статье описываются популярные способы, как спрятать провода в квартире. Предлагаются варианты их украшения и маскировки.

Содержание

1. Идеи для маскировки проводов
2. Зачем прятать проводку
3. Популярные варианты, как спрятать проводку в квартире
4. В декоративных коробах
5. Спрятать распаячную коробку
6. Куда спрятать под полом или у плинтуса
7. Как убрать провода от телевизора, тюнера
8. Куда деть провода на полу
9. Необычные варианты украшения проводов
10. Как украсить на стене от антенны или тюнера
11. Как закрыть на стене
12. Как спрятать распределительную коробку на стене
13. Как спрятать провода на стене красиво от навесных лампочек
14. Когда имеет смысл проштробить ячейки на стене или потолке
15. Полезное видео

Идеи для маскировки проводов

Современную жизнь сложно представить без электричества.

В любой квартире огромное количество проводов, причем не только электропроводки, но и шнуров от различных устройств, которых также может быть десяток.

Но существуют способы, как спрятать проводку в квартире. Достаточно иметь под рукой подручные материалы и проявить фантазию и смекалку.

Зачем прятать проводку

Причины, по которым нужно спрятать провода, могут быть разными. Свисающие с потолка или лежащие кабели нарушают эстетический вид и портят интерьер квартиры. Также убирают их в целях безопасности. Если в квартире есть домашние животные или маленькие дети, то они повредят проводку. Контакты оголяются, а это опасно, так как несложно получить удар током.

Популярные варианты, как спрятать проводку в квартире

Скрыть от глаз провода и кабели можно с помощью подручных средств, которые есть практически в каждой квартире. Также в магазинах продаются специальные приспособления и решения этой проблемы.

В декоративных коробах

Существуют специальные декоративнее плинтуса, отличающиеся особенной конструкцией и эксплуатационными характеристиками. Они обладают кабель-каналом, в котором и находятся шнуры. Материалы, из которых плинтуса изготавливаются, могут быть разными:

1. Пластик – располагаются у основания пола, на рейке профиля есть специальные разделительные ячейки, благодаря которым укладываются несколько типов проводов.
2. Дерево встречается достаточно редко. Как правило, изготавливаются деревянные короба на заказ. Класс изоляции у них должен быть соответствующим, чтобы избежать возгорания в процессе использования.
3. Алюминий наиболее предпочтителен. Он отличается высокой устойчивостью к огню, вмещает в себя большое количество мощных проводов.

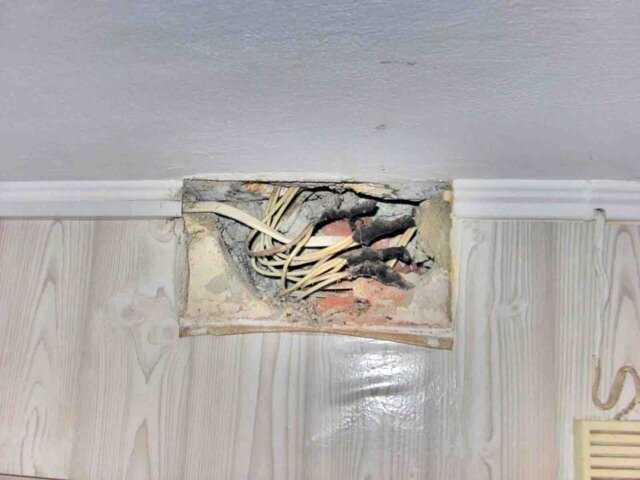

Спрятать распаячную коробку

По правилам, распаячную коробку нельзя прятать под отделочными материалами. Доступ к ней должен быть всегда свободен для технического обслуживания и ремонта. Поэтому белую крышку можно покрасить под цвет стен или оклеить обоями. Чтобы заглушка не выделялась из общего интерьера, ее также красят автомобильной эмалью под тон розеток и выключателей.

[stextbox id=»info»] При работе в распределителем важно соблюдать техническую безопасность, чтобы не вызвать короткого замыкания или удара током. [/stextbox]

Куда спрятать под полом или у плинтуса

Валяющиеся провода на полу можно спрятать под полом. Но делается это при ремонте, потому что отдельно поднимать половицы или элементы покрытия – трудоемкий процесс.

Многие предпочитают отделку в первоначальном виде.

Часто прячут проводку в специальной панели, она крепится на стене вдоль плинтуса, и не бросается в глаза.

К тому же, ее можно декорировать либо покрасить.

Если маскировка происходит во время ремонта, то в полу проделывается отверстие с помощью перфоратора, затем провод вставляется в гофру и укладывается в проделанную дыру. После чего пол заливается цементом.

Как убрать провода от телевизора, тюнера

Во многих случаях телевизор устанавливается на стене. Скрыть тянущиеся провода от ТВ или тюнера поможет декоративный короб. Строительные магазины предлагают обширный ассортимент разных моделей кабель-каналов, которые подойдут по цвету и дизайну к любому интерьеру.

Если телевизор располагается на подставке или столе, то можно прибить шнуры строительным степлером к ножкам или задней стенке предмета интерьера. Розетку лучше установить за телевизором, или наоборот. В крайнем случае проштробить канавку за телевизором в стене и по ней пустить электропроводку. После чего заложить штробу гипсом и провести отделку.

Куда деть провода на полу

Валяющиеся шнуры на полу не только неэстетично, но и небезопасно. В коробках удобно прятать удлинители, к которому подключено множество устройств. Например, под рабочим столом, где размещен стационарный компьютер и периферия к нему. Для этого подойдет обычная обувная коробка. В ней нужно проделать несколько отверстий для проводов и поместить туда удлинитель. По желанию, короб можно украсить декоративными элементами или обклеить бумагой.

Для этих целей существуют уже готовые решения – коробки из прочного пластика, дно которых прорезинено для устойчивости на полу. На верхней крышке есть отверстия для шнуров, а внутри – крепления, на них и наматывается длинный провод. Его можно разместить на полу, а также закрепить на стене.

Необычные варианты украшения проводов

Для того, чтобы скрыть от глаз проводку, необязательно ломать стены и потолки, покупать панели или декоративные коробы.

Если использовать фантазию, то шнуры можно красиво расположить на стене.

Для примера — несколько оригинальных решений.

Как украсить на стене от антенны или тюнера

Если подойти к маскировке творчески, то провода могут стать необычным элементом декора. Они способны оживить обстановку или интерьер в целом. Для этого достаточно приобрести специальные зажимы, которые выполняются в различных формах. Например, сконструировать из шнура подобие ветви дерева, используя зажимы в виде листочков.

Если стена голая, а провод достаточно длинный, то на стене сделать рисунок. Изобразить машину, городской пейзаж, автомобильную дорогу или забор. Специальные наклейки для стены разбавят конструкцию, придадут ей завершенности.

Как закрыть на стене

Закрыть проводку можно с помощью различных декоративных элементов для стены: фотообои, картины. Оригинально и красиво будет смотреться книжная полка, за которой протянут шнур. С помощью дизайнерских приемов возможно оригинально задекорировать стену:

1. Стиль лофт дополнят кабель-каналы, которые оформлены в виде кирпичиков.
2. Классический интерьер предполагает отделку из древесины. Панели и дополнительные элементы из дерева будут не лишними.
3. В помещении в стиле хай-тек уместно будут смотреться провода в виде труб, закрепленных за счет гвоздей или шурупов.

Как спрятать распределительную коробку на стене

Так как к распаячной коробке должен быть свободный доступ, то полностью закрывать ее нельзя. Но есть оригинальные решения, которые сделают ее элементом декора:

• на крышку повесить декоративную тарелку, плакат или небольшую картину;
• заменить стандартную коробку на декоративную, которые можно купить в любом магазине электрики;
• оформить крышку наклейками, предназначенными для украшения розеток и выключателей.

Как спрятать провода на стене красиво от навесных лампочек

Сейчас популярно точечное освещение в квартирах, но от навесных лампочек тянутся длинные шнуры, портящие вид помещения.

Маскируют их с помощью специальный панелей, которые продаются в любых строительных магазинах. Они могут быть разных цветов и форм, поэтому несложно подобрать подходящий стиль.

Если провод длинный, то используя специальные крепления, создают оригинальные рисунки на потолке или стене. Украшаются дополнительными аксессуарами и наклейками.

[stextbox id=»info»]Блок от светодиодной ленты прячется в специальный короб, закрепляющийся под потолком. Это позволяет сделать скрытую светодиодную подсветку. [/stextbox]

Когда имеет смысл проштробить ячейки на стене или потолке

Штробление стены или потолка понадобится в следующих случаях:

1. Чтобы проложить тянущиеся через всю квартиру длинные шнуры и кабели, которые не представляется возможным обыграть.
2. Если в квартире слишком много электрических устройств.
3. В целях безопасности. Дети и домашние животные могут добраться до шнуров, даже скрытых за панелями и наклейками.
4. Категорическое отрицание присутствия элементов проводки в интерьере.

Современная квартира состоит из множества коммуникаций, где одно из первых мест занимает электропроводка. Она связывает не только источники света, но и всю технику и цифровые устройства.

Обилие шнуров создает не слишком приятный вид, а если в квартире есть дети, то это она представляет еще и опасность. Во избежание неприятностей, стоит еще при планировке ремонта задуматься о том, как скрыть провода. Помимо внутренней маскировки, часто применяют и внешнюю. Современный рынок предлагает обширный выбор различных элементов и аксессуаров для этих целей.

Полезное видео

Распределительная коробка для электропроводки виды: монтаж своими руками

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.

Реклама

Содержание

• 1 Для чего нужна распределительная коробка?
• 2 Основная функция распределительной коробки
• 3 Виды распределительных коробок
• 4 Внутренняя структура распределительной коробки
• 5 Правила установки
• 6 Монтаж
• 7 Принципы соединения
• 8 Заключение

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

• обеспечение пожарной безопасности;
• создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода. Если бы её не было, каждый прибор потребления электроэнергии соединялся бы отдельным кабелем. Отсутствие коробки предусматривает увеличение каналов укладки проводов, а визуально это смотрится неэстетично.

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

• накладные, которые устанавливаются снаружи на стену;
• внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

1. Пластик.
2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

• завинчивающаяся крышка;
• водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

• круглые;
• квадратные;
• прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Правила установки

Коробки, распределяющие электричество, монтируются примерно на расстоянии 25 сантиметров от потолка. В случаях монтажа распределительной коробки скрытым путем крышка должна находиться на поверхности, чтобы её легко можно было открыть и провести работы.

При выборе места для установки коробки скрытым путем нужно позаботиться об обеспечении доступа к ней при соблюдении дизайнерского замысла интерьера в квартире.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются.

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Заключение

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.

электрика — Чем опасны скрытые ящики?

спросил
2 года, 2 месяца назад

Изменено
2 года, 1 месяц назад

Просмотрено
7к раз

Я реконструировал свой дом 1924 года и медленно переделывал проводку и разделял старую «мегацепь», где половина дома подключена к одной цепи. В процессе я обнаружил много скрытых ящиков, закопанных в потолке подвала. Судя по типу проводки (тканевый провод в bx) я предполагаю, что это датируется где-то 30-50-ми годами.

Я знаю, что это неправильно, и моя цель — удалить всю эту старую проводку и обесточить этот бардак. Соединения проводки внутри этих скрытых коробок кажутся в порядке и не ослаблены, хотя сама схема проводки, кажется, была сделана сумасшедшим, направляющим Руба Голдберга (что во многом является причиной, по которой я ее переделываю).

Меня интересует более крупная картина. Каковы неотъемлемые опасности скрытой коробки, если проводные соединения надежны, но просто глупо прикрыты? Это делает обслуживание невозможным без разрушения вещей, но разве в этом проблема? (И да, я вот думаю, на какие старые схемы я хочу поставить прерыватели AFCI)

• электрика
• проводка
• распределительная коробка
• старый дом

6

Я слышал и даже участвовал в длительных дебатах на эту тему. Код очень понятен, и трудности в обслуживании и устранении неполадок, конечно, легко увидеть.

Многие аргументы сводятся к следующему: «Разве в коде не разрешены другие вещи, которые с такой же или большей вероятностью могут создать опасность?» Но здесь вопрос не в этом. Вопрос в том, какая реальная опасность создается?

Та же коробка и те же соединения с теми же соединениями в той же стене
с доступной накладкой соответствует требованиям; слой гипсокартона поверх этой накладки, и он больше не соответствует требованиям. Как слой гипсокартона поверх коробки делает ее более опасной?

На самом деле, вы можете поставить коробку между балками над встроенным светильником, где вы сможете добраться до него, сняв светильник. Это считается доступным. Чем это опаснее той же коробки между двумя шпильками?

Ответ таков: он не более опасен по своей сути.

Не делай этого; это по-прежнему противоречит кодексу и по-прежнему является плохой практикой; но это не опасно по своей сути.

4

Основная проблема здесь всегда заключается в устранении неполадок (и если вы закапываете коробки, вы можете делать другие глупые электрические вещи). Ваша схема перестает работать в один прекрасный день, поэтому вы начинаете искать проблему. Исключив все остальное (ящики, до которых можно дотянуться, места для ползания или чердаки), у вас остается пара хлопотных и дорогостоящих вариантов 9.0005

1. Откройте стены и найдите проблему
2. Просто проложите новый кабель, чтобы устранить проблему (которая в любом случае может повлечь за собой № 1)

Шансы на это малы (если вы закапываете коробку, то, вероятно, внутри самой коробки у вас есть хоть какое-то здравомыслие), но она не равна нулю. Лучше полностью избежать риска и повторно запустить провод без коробки или сделать коробку доступной.

3

Проблема скрытых распределительных коробок, связанная с безопасностью, заключается в том, что они могут сделать невозможным оценку и устранение опасных условий, которые могут возникнуть в будущем. Если, например. если в доме произошел скачок высокого напряжения, может потребоваться осмотр всех распределительных коробок на наличие признаков повреждения. Однако обязательным условием для этого является найти все распределительные коробки.

Вторая проблема связана с возможностью перечислить все нагрузки, обслуживаемые каждой цепью, и понять любые требования к ним. Если для питания оборудования 110 В и 220 В используется двухфазная цепь, она должна иметь общий выключатель. Однако, если бы считалось, что цепь питает только оборудование на 110 В, было бы разумно заменить выключатель с общим расцеплением выключателем с рукояткой, чтобы, если одна сторона цепи перегружена, можно было определить сторону, на которой возникла перегрузка. произошел. Однако, если скрытая распределительная коробка соединяет цепь с нагревателем на 220 В, состояние перегрузки на половине цепи при выключенном нагревателе может привести к отключению устройств на этой половине цепи, но если разъем включает устройства может снова самопроизвольно запуститься (хотя и с пониженным напряжением из-за последовательного включения нагревателя).

4

Проблема не в том, что это опаснее. Если вы не смешиваете типы проводов (и они могут встроить это в «новый код»), это не более опасно — ВООБЩЕ.

Но… Я ненавижу это, но я понимаю…

Если вы разрешаете скрытые соединения, вы разрешаете самые половинчатые, бессмысленные компоновки цепей, и в принципе невозможно применить какие-либо » лучшая практика». Дело не в наличии 1-2 стратегических распределительных коробок в доме, а в том, чтобы позволить какому-то тупому «электрику» (который, вероятно, не должен быть сертифицирован) просто делать все, что он хочет, пока это «работает» прямо сейчас.

Однако… Я проходил через это не раз. Просто поставьте хорошие заглушки на распределительные коробки, когда вам нужно 1-2, чтобы избавить вас от повторного запуска 10 розеток. Я пытаюсь поставить заглушки с другой стороны штифта розетки, и это выглядит хорошо. Я также устанавливал соединения в негабаритных крышках светильников и тому подобных вещах. Я фактически ходил с инспекторами по кругу по поводу крышек светильников (и выиграл).

2

Я полагаю из личного опыта и анекдотов, что вещи, которые вы видите, были обычным явлением в домах той эпохи. Я нашел несколько спрятанных ящиков в своем доме, когда сносил потолки и стены. Некоторые оказались неиспользованными, но я нашел по крайней мере пару, которые были под напряжением. Разговаривая с подрядчиками, которые делают ремонт, они предположили, что в то время кодекс не запрещал это. Я не уверен, что это так, но, с другой стороны, возможно, правоприменение было слабым. Меня больше беспокоит, когда я нахожу оголенные соединения, чтобы «починить» поврежденную проводку.

Я удивлен, что никто не упомянул об этом, потому что я видел это здесь раньше: одна проблема заключается в том, что наиболее вероятным местом для пожара или других проблем является место сращивания проводов.

Если у вас такая старая проводка, вам в любом случае стоит поискать замену. Изоляция старых проводов становится хрупкой и трескается. В основном проблема не в стене, а в розетках и распределительных коробках, которые были перемещены на протяжении многих лет, у вас могут быть проблемы. Я должен предположить, что нет никакой выделенной земли также.

Что касается сумасшедшей схемы проводки, то она также распространена в старых домах. Чтобы понять это, вы должны рассмотреть структуру до того, как были возведены стены. Цель состояла в том, чтобы свести к минимуму проводку и усилия, а не создать логическую компоновку. Хотя для жильца может не иметь смысла иметь розетку в той же цепи, что и потолочный светильник на следующем этаже, они физически расположены близко друг к другу, что более очевидно, когда пол и стены открыты. Так что вместо того, чтобы быть сумасшедшими или глупыми, они, вероятно, были (слишком) умными.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

электрика — Можно ли спрятать распределительную коробку за встроенным освещением?

спросил
7 лет, 5 месяцев назад

Изменено
7 лет, 5 месяцев назад

Просмотрено
13 тысяч раз

Вышел из строя балласт на одной из моих встроенных в потолок флуоресцентных ламп. Я хотел бы заменить все 3 флуоресцентных лампы реконструированными банками Halo, а затем установить некоторые модификации светодиодов.

Существующая проводка недостаточно длинна, чтобы добраться до распределительной коробки на заменяющей банке Halo, поэтому мне нужно удлинить ее еще на несколько футов NM-B. (существующий NM-B заканчивается трансформаторной коробкой, где он прикручен к трансформаторам с помощью гаек, но новый корпус Halo имеет соединительную коробку для проводки на кронштейне примерно в футе от банки).

Я хотел бы установить на потолке металлическую удобную коробку, которая будет служить распределительной коробкой для удлинителя проводки. Я могу прикрепить его к раме Halo вместо коробки трансформатора (которая сама по себе является распределительной коробкой, домашняя проводка входит в эту коробку с проволочными гайками, соединяющими ее с каждым из трансформаторов). Кронштейн трансформатора действует как крышка для этой коробки, поэтому я не могу просто использовать ее как распределительную коробку.

Я знаю, что распределительные коробки должны быть «доступными», но считается ли их скрытие за светом Halo «доступными»?

(Обратите внимание, что этот вопрос кажется дубликатом вопроса «Доступна ли» распределительная коробка, если она установлена ​​за или над утопленным корпусом светильника?, но ответ на этот вопрос говорит об использовании встроенной распределительной коробки светильника Halo , так что это не совсем ответило на вопрос, можно ли ставить там распределительную коробку)

• электрика
• электропроводка
• светильник

доступность понятие относительное. Вам необходимо полностью снять встраиваемый светильник с потолка, чтобы получить доступ к соединениям. Это немного сложнее, чем потянуть за выключатель, чтобы добраться до проводов, или даже уронить светильник в виде навеса, но он соответствует критериям доступности .

Но одно из основных соображений для правила, по-видимому, заключается в том, чтобы гарантировать, что специалист по устранению неполадок знает , где находятся все соединения, что ни одно из них не скрыто в стенах, где их нельзя найти.

Я не знаю, учел ли код ваше решение, но похоже, что коробка , которую вы предлагаете, спрятана под номером , даже несмотря на то, что она прикреплена к утопленному приспособлению. В некотором смысле вы модифицируете приспособление способом, не предусмотренным производителем. Но это может пройти проверку у некоторых инспекторов, поскольку похоже, что перекресток будет доступен, если вы уберете банку.

Есть и другой способ, который может подойти. Код теперь допускает определенные соединения в стене, которые можно заглубить, например, эти.

Старый провод вставляется в одну секцию прибора, зажимается и вкручивается. В другую вставляется новый провод. Затем половинки соединяются вместе, и полученное соединение можно закопать в потолок или стену. Если возможно, готовый зажим следует прикрепить к элементу каркаса, но я не думаю, что код требует этого, если провод остается в недоступном месте.

Вы можете присоединить это соединение к своему старому проводу и протянуть короткий удлинитель к банке.

 Изображения и ссылки носят исключительно иллюстративный характер и не являются рекламой товаров или источников.


2

Я использовал встроенные светодиодные фонари, которые выглядят как банки, но устанавливаются в 4-дюймовую электрическую коробку. Обшивка не может быть обновлена, это единственный недостаток, который у меня есть с ними.
