Установка сетевых розеток и подключение

Компьютерные розетки отличаются от обычных в первую очередь типом используемых проводов, известных под названием витой пары. Конструкция сетевой розетки состоит из восьми медных проводников, свитых между собой в 4 пары. Это позволяет погасить все электрические помехи и обеспечить высокую скорость передачи данных. Благодаря специальному разъему, обозначенному как RJ-45, установка сетевых розеток осуществляется довольно быстро и не представляет особой сложности. Различные модели предполагают скрытую или открытую установку, в зависимости от условий эксплуатации.

Подготовка к установке

В первую очередь прокладывается электрическая проводка под интернет или используется уже готовая линия. Точка подключения выбирается таким образом, чтобы Wi-Fi роутер обеспечивал надежную связь во всей квартире. После этого устанавливается подрозетник по той же схеме, что и для обычных розеток. С помощью дрели с коронкой в стене высверливается нужное отверстие. Далее оно очищается от пыли и грязи. На подготовленное место устанавливается подрозетник и закрепляется алебастром.

Следующим этапом будет разводка проводов. В каждой интернет-розетке имеется клеммник для подключения витых пар. Его необходимо отсоединить от общего механизма розетки. Для этого фиксатор белого цвета, расположенный на обратной стороне, слегка поворачивается по часовой стрелке до полного отсоединения клеммника от корпуса. Если же клеммник установлен стационарно, снимать ничего не нужно.

Далее к отсоединенному клеммнику подключается интернет-кабель. Эта операция выполняется в несколько этапов. Вначале кабель просовывается через заднюю часть клеммника. Затем витая пара аккуратно зачищается ножом с целью оголения жил. После этого жилы расправляются и готовятся к соединению. Готовые провода витой пары подключаются по схеме кроссировки, нанесенной на корпус клеммника.

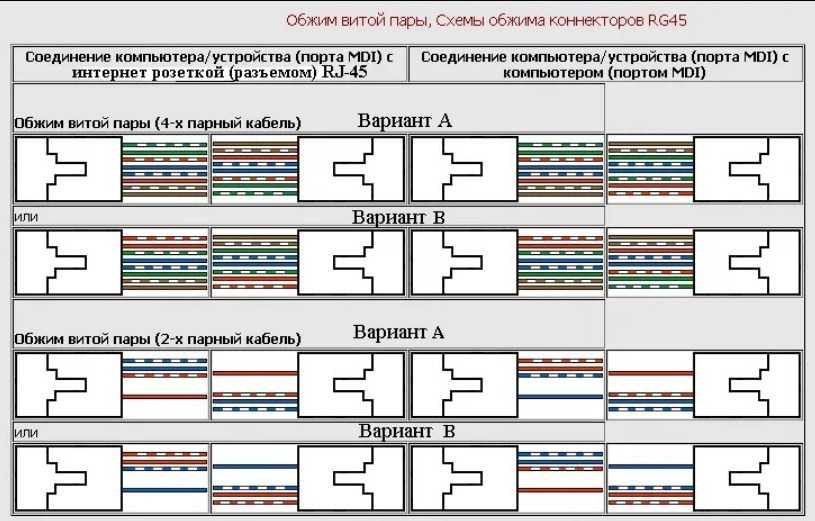

Подключение кабеля выполняется по установленной схеме, с соблюдением соответствующих цветов. Для этого необходимо знать назначение цветовых и цифровых маркировок, нанесенных на клеммник. Все подключения выполняются по двум стандартам – А и В. Во избежание путаницы, схема проводящих каналов в сетевой розетке обязательно дублируется. Рекомендуется обратиться к поставщику интернет-услуг для уточнения схемы, использованной при монтаже.

Что касается цветовой маркировки, то для каждой пары проводов предусмотрен какой-то один цвет. Например, бело-коричневая пара обозначается коричневым цветом, бело-синяя – синим и т.д. В обычных квартирах используется две витые пары, а в случае необходимости цветовая маркировка дает возможность подключать и 4 пары.

Установка интернет розетки

После уточнения схемы, жилы интернет-провода подключаются к контактам, расположенным в пазах внутри коробки. В этом случае концы можно не зачищать, поскольку надежность соединения обеспечивает механизм контактной площадки. Цвет проводов соответствует цветовой маркировке, нанесенной возле каждого паза.

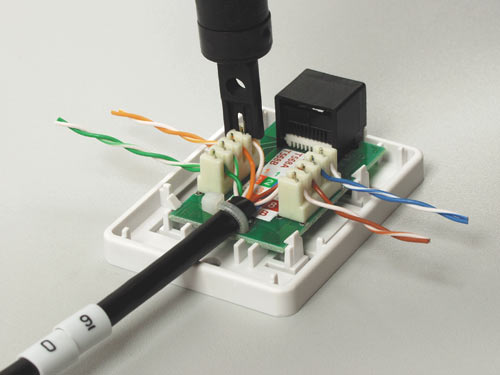

Для более высокой прочности соединения провода углубляются в пазах кроссировочным ножом. После обжима контактные площадки надежно фиксируют провода на своих местах. По завершении подключения клеммник с проводом возвращается на свое место и фиксируется стопорным кольцом. Далее проверяется правильность подключения.

После проверки розетка устанавливается на свое место в подрозетник, установленный в стене. Данная операция выполняется так же как и с обычной розеткой. Следует обратить особое внимание на аккуратное размещение кабеля внутри коробки и лишь потом закреплять ее с помощью винтов. После окончания монтажа устанавливается декоративная накладка, и розетка полностью готова к эксплуатации.

Подобная схема подключения витых пар может применяться и во многих других случаях, в том числе и когда выполняется установка интернет розетки Легранд. Продукция легранд выпускается в широком ассортименте, и подключения некоторых изделий могут немного различаться между собой. Контактные группы расположены по-разному, а форма розетки влияет на способ ее установки.

Общие принципы подключения остаются неизменными, с использованием разъема RJ-45, официально именуемого 8Р8С. Расшифровка названия соответствует 8 контактам и 8 позициям. Гнезда и разъемы этого типа подключаются с помощью такой же витой пары. Подобная схема используется не только для Легранд, но и для других видов интернет-розеток. При необходимости подключения двух сетей применяются двойные розетки 2х RJ-45, конструктивно ничем не отличающихся от стандартных моделей. Установка и подключение таких розеток обходится значительно дешевле, чем двух одинарных.

Как подключить телефон и компьютер или как правильно сделать слаботочную сеть в квартире.

Часто во время ремонта собственники квартир забывают о том, что необходимо заранее провести кабель для подключения телефона. И еще чаще забывают о том, что в квартире в любой момент может появиться компьютер и, вероятно, потребуется его подключение к сети интернет. Даже если об этом не забыли, часто бывает, что электрики, которые отлично могут сделать силовую электропроводку, ничего не знают о том, как правильно уложить кабель для подключения компьютера.


Хотя при постановке задачи мастера могут кивнуть головой, что сделают все без проблем. В результате телефон еще будет как-то работать, а вот компьютер, при подключении в сеть, не всегда. Поэтому этот вопрос необходимо очень четко контролировать. Или заказывать работу специальным компаниям, что может быть очень недешево по стоимости.

А вся проблема в том, что подключение компьютера несколько отличается от того, как подключается телефон. Для работы телефона нужно 2 провода, а для компьютера 4. Если требуется установить несколько параллельных телефонов, то их все можно подключить к одному кабелю. Для подключения же нескольких компьютеров такой вариант не пройдет. К каждой розетке должен быть подведен свой кабель.

Вы можете спросить, — «А зачем мне подключать несколько компьютеров?». И на сегодняшний день, возможно, вы будете правы, — зачем делать целую сеть, если у вас всего один ноутбук? Но давайте заглянем на несколько лет вперед. Уже сейчас выпускаются телевизоры с возможностью подключения в компьютерную сеть, медиа-плееры, которые могут загрузить фильм из Интернет, интернет-провайдеры вовсю предлагают услуги по просмотру телевизионных каналов через Интернет. Так что будьте готовы к тому, что через несколько лет у Вас в квартире, возможно, будет работать настоящая компьютерная сеть с несколькими устройствами.

Перед тем, как ставить задачу мастерам по монтажу электропроводки (включая слаботочные сети), рекомендуется все тщательно спланировать.

Как подобрать кабель?

Для подключения компьютера используется кабель «витая пара». Кабель, который подходит для компьютерной сети, — это 8 проводов, которые формируют 4 пары (по 2 провода в паре). Провода в каждой паре скручены между собой, поэтому кабель и получил свое название «витая пара». Каждый провод имеет свой цвет, что минимизирует возможность ошибки при подключении его в розетках:


В зависимости от максимальной скорости передачи данных, который может быть обеспечен кабелем, витая пара бывает разных категорий. Для компьютерных сетей используют категории 3 или выше. Чем выше категория, — тем выше скорость и расстояние, на которое может быть передан сигнал без искажения. Категория 3 и 5 подойдет для сети со скоростью передачи 100Мбит/с. Категории 5е, 6 и 7 могут применяться для сетей, работающих на скоростях 1000 Мбит/с и выше. Чем выше категория кабеля, — тем он будет дороже. Также кабель может быть выполнен в экранированном варианте, что обеспечивает ему большую устойчивость от помех. В квартире, как правило, очень дорогой кабель не нужен. Кабеля категории 5е (до 1000 Мбит/с) будет вполне достаточно. На всякий случай, чтобы защититься от возможных помех, можно приобрести экранированный кабель.


Какие выбрать розетки для подключения компьютера и телефона?

Розетки для подключения компьютеров по виду очень похожие на телефонные. Разница только в количество контактов. Для телефона используется розетка с 4-мя контактами (для разъемов стандарта RJ-11), а для подключения компьютера, — 8 (для разъемов стандарта RJ-45). Розетки бывают с одним гнездом или с несколькими. Бывают также розетки с разными гнездами, — для подключения телефона (4-х контакта) и компьютера (8 контактов). Для домашних целей можно все розетки установить для подключения компьютера (RJ-45). В связи с тем, что разъем для подключения телефона (RJ-11), очень похож на разъем для 4-х парного кабеля RJ-45, его можно будет без проблем включить в компьютерную розетку. А это значит, что Вы можете сделать универсальную разводку как для подключения телефона, так и для подключения компьютера.


Как подключить розетку?

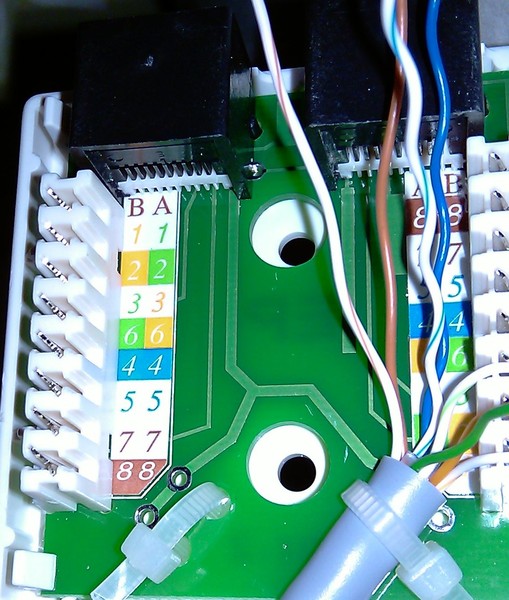

Подключение кабеля к розетке делается очень просто. На клеммах розетки обычно указан цвет провода, который должен быть подключен к данной клемме. Цветовая маркировка, указанная на розетке, в точности соответствует цветам проводов в кабеле. Вам просто надо следовать инструкции и все розетки подключить одинаково. Зачастую кабель в розетке подключается без специальных приспособлений. Но иногда есть розетки, когда Вам необходимо использовать специальный инструмент. Пример розетки для разъема RJ-45 и цветовая подсказка для подключения витой пары:


Контакты в компьютерной розетке используются следующим образом:

Контакт — Предназначение
1 — передача сигнала
2 — передача сигнала
3 — прием сигнала
4 — не используется
5 — не используется
6 — прием сигнала
7 — не используется
8 — не используется

Как видите, контакты 4 и 5 для работы компьютера не используются. Но именно эти контакты будут задействованы, когда Вы подключите провод от телефона (разъем RJ-11). Поэтому мы задействуем эти контакты для создания универсальной сети (ее еще называют СКС – структурированные кабельные системы). Итого, у нас получится следующая картина:
Контакт — Предназначение
1 — Компьютер
2 — Компьютер
3 — Компьютер
4 — Телефон
5 — Телефон
6 — Компьютер
7 — Не используется
8 — Не используется


Как сделать коммутационный щит?

Как уже было сказано выше, к каждой розетке необходимо протянуть свой кабель. И здесь возникает резонный вопрос, — а что делать с другим концом кабеля?

Все кабели от розеток должны быть подведены в шкаф/щит. В этот же шкаф желательно завести несколько кабелей витой пары из распределительного щита в коридоре, чтобы в дальнейшем, когда появится потребность подключении к какой-либо услуге, не пришлось штробить стены.

В этом же шкафу можно установить небольшой коммутатор (роутер), который и соединит все установленные розетки в одну сеть. Коммутатор можно выбрать самый дешевый, поддерживающий скорость 100Мбит/с или 1000Мбит/с. Часто при подключении к Интернет, интернет-провайдер предоставляет модем (например, ADSL), который также может быть установлен в шкафу. Будьте внимательны, когда Ваш модем позволяет подключить ноутбук к сети посредством Wi-Fi, — размещение такого модема в металлическом щитке сделает невозможным работу радио-интерфейса. Если Вам нужен Wi-Fi, — модем лучше установить где-то в комнате, скоммутировав соответствующим образом кабели в шкафу. Также обратите внимание на то, что коммутатор или модем требует наличия питания 220В, поэтому в шкафу или рядом желательно предусмотреть розетку.




Шкаф на фото — самый простой, — наподобие силового щитка. В данном случае шкаф вмонтирован в стену. Всю правую часть в нем занимает коммутационная панель, которую обычно используют телефонисты на телефонных станциях. Телефонисты часто ее называют кроссом, а контактные панели (белые, размещены вертикально), — плинтами. Купить такие плинты можно в интернет-магазине, поискав по слову «плинт». Одним из самых популярных производителей плинтов является компания Krone.

Существуют, конечно, и специализированные патч-панели для витой пары для компьютерной сети, но они обычно большого размера, предназначенные для установки в большие шкафы. Таккой вариант приемлем для офиса, но не для квартиры, где потом этот шкаф надо будет прятать за картиной или за каким-то другим предметом, чтобы его не было видно. Размер в данном случае имеет значение, поэтом можно использовать вариант с плинтами, предназначеными для телефонных сетей.

Все кабели, от розеток разведены на эту коммутационную панель. Сюда же заведены несколько кабелей с коридорного распределительного щита. В дальнейшем всю коммутацию кабелей по квартире Вы сможете делать в этом щитке. Например, если Вам нужно подключить телефон к определенной розетке или группе розеток, Вам достаточно будет установить нужную перемычку на коммутационной панели.

С левой стороны в коммутационном щите установлен коммутатор Ethernet. Ethernet — это протокол передачи данных, который используется в компьютерных сетях. В данном случае с коммутатора сняли корпус, так как он не помещался в щит. Так что при выборе материалов обязательно следите за размерами.

От коммутационной панели к коммутатору проведено несколько кабелей (та же витая пара), которые заканчиваются разъемом RJ-45. Разьемы, в свою очередь, подключены к портам коммутатора. Обычно такие простые коммутаторы не требуют настроек, — достаточно подключить устройство к сети 220В и он готов к работе. Купить коммутатор можно практически в любом магазине электроники.
Как правильно подключить кабель к коммутатору?

Как подключить кабель «витая пара» в розетке, — мы разобрались. Там есть цветовая маркировка, которая минимизирует вероятность ошибки. Теперь остановимся на вопросе подключения разъема RJ-45 к кабелю, который будет потом подключается в порт коммутатора.

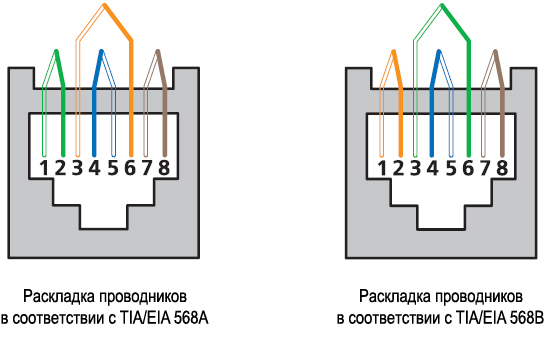

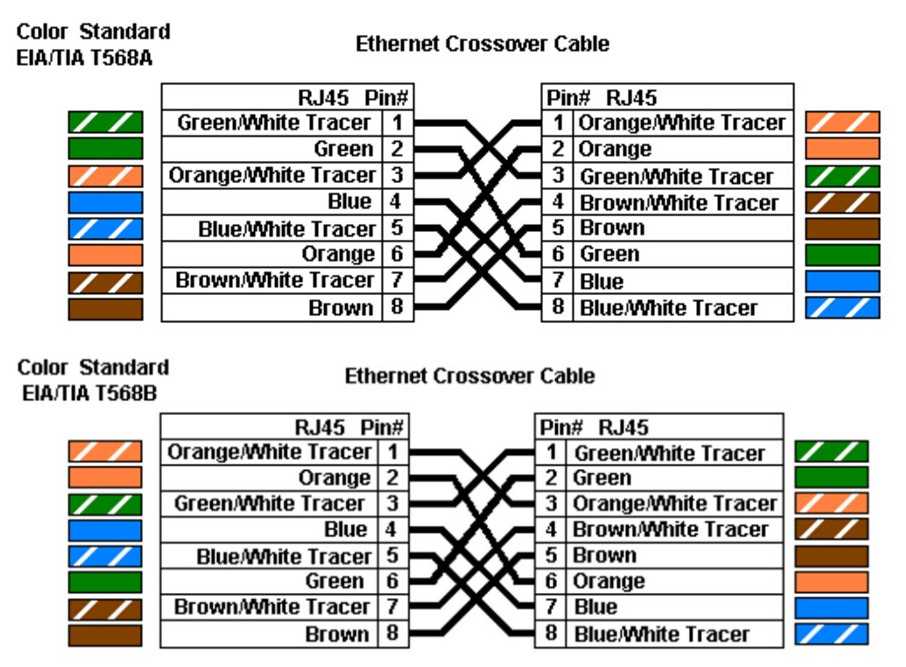

Существует несколько стандартов, которые в точности регламентируют, к каким контактам какой кабель подключается. Не будем вникать в названия стандартов, обозначим лишь, что есть 2 варианта:
Контакт — Цвет провода (стандарт А) — Цвет провода (стандарт В)
1 — бело-зеленый — бело-оранжевый
2 — зеленый — оранжевый
3 — бело-оранжевый — бело-зеленый
4 — синий — синий
5 — бело-синий — бело-синий
6 — оранжевый — зеленый
7 — бело-коричневый — бело-коричневый
8 — коричневый — коричневый




На фото указано, с какой стороны начинается нумерация контактов. Совершенно неважно, какой стандарт Вы будете использовать при подсоединении разъема. Обратите внимание на то, что со стороны компьютерной розетки нумерация контактов такая же. И правила подключения проводов в кабеле остается таким же. Главное, чтобы Вы использовали одинаковый стандарт и с одной стороны кабеля (возле розетки), и с другой (при подключении разъема).

Также не забываем о том, что средняя пара (контакты 4 и 5) будут использоваться для подключения телефона, поэтому подключать их к коммутатору не рекомендуется. Телефон подключается перемычкой непосредственно на коммуникационной панели.

Для подключения разъема к кабелю необходимо использовать специальный инструмент (мастера называют его «обжимка»).

Что получается в результате?

Общая схема коммутации, в зависимости от выбранного коммутатора, наличия модема и метода подключения к интернет-провайдеру для каждой квартиры может быть разной.






Схема с одним коммутатором или маршрутизатором.

На рисунке изображена схема, когда используется только один коммутатор. Иногда для работу ноутбука устанавливают точку доступа Wi-Fi. Ее можно включить в любую розетку в квартире, не изменяя схему коммутации. Напомним, что точку доступа Wi-Fi нельзя устанавливать в металлическом щите, так как металлэкранирует устройство и радиоволны далеекомутационного щита распространяться не будут.





Схема с коммутатором и точкой доступа.

Если подключение к интернет-провайдеру планируется с помощью технологии ADSL, в схему необходимо будет установить ADSL-модем. Он может быть совмещен с коммутатором (2 устройства в одном), или же отдельным устройством. Этот модем также можно разместить в коммутационном щите.





Схема с коммутатором и ADSL-модемом.

Обратите внимание на то, что в ряде случаев для монтажа необходимо использовать специализированные инструменты. Поэтому лучше, если работы по созданию домашней компьютерной сети будет выполнять специалист. Но надеемся данная статья даст Вам возможность более четко поставить задачу и проконтролировать выполнение работ.

Как обжимать электрические соединители

Электрические соединители — это тип оборудования, которое прикрепляется к розетке для замыкания электрической цепи и подачи электроэнергии к оборудованию. Это соединение может быть между двумя проводами или проводом к клемме. Обжим — это процесс, используемый для соединения провода с проводом или провода с клеммой. Как следует из названия, склеивание происходит, когда один кусок металла деформируется и плотно сжимается с другим куском металла. Этот процесс не требует пайки и включает следующие этапы и оборудование:

Выбор подходящего оборудования

Вам понадобится специальный обжимной инструмент. Они могут быть похожи на плоскогубцы или трещотки. Обжимные инструменты с храповым механизмом обычно рекомендуются вместо плоскогубцев, поскольку они обеспечивают более надежный обжим. В любом случае щипцы не универсальны. Существуют десятки вариаций формы и механических характеристик. Выбор обжимного инструмента будет зависеть от типа и размера клеммы, которую вы прикрепляете. Вам также понадобится:

Высококачественные обжимные клеммы: электрическое соединение, в которое вы будете вставлять провод.
Скрученная проволока (не сплошная жила): металлическая проволока, состоящая из нескольких проволок меньшего размера.
Термоусадочная трубка: пластиковая трубка, используемая для изоляции соединения между электрическим разъемом и проводом.
Инструмент для зачистки проводов: небольшой инструмент, который удаляет часть изоляции на внешней стороне электрического провода.

Обжим электрических разъемов

Зачистите провод: Используйте инструмент для зачистки, чтобы зачистить конец многожильного провода, стараясь не повредить проводники. На упаковке обжимных клемм может быть указано, какую часть провода необходимо зачистить.
Вставьте провод: Вставьте зачищенный провод в обжимную клемму и поместите обе части в обжимной инструмент. Иногда проще сначала вставить обжимную клемму в инструмент, а затем вставить провод. Убедитесь, что проводка и клемма правильно совмещены.
Обожмите провод и клемму: При использовании храповика вращайте инструмент, пока он не освободится. При использовании плоскогубцев вам может потребоваться дважды обжать клеммы (сначала конец проводника, а затем изоляция), возможно, с разными настройками для обеспечения надежного соединения.
Осмотрите соединение: Снимите провод и обжимную клемму с инструмента и проверьте обжим, чтобы убедиться, что обе части сцеплены друг с другом должным образом. Небольшой буксир должен сделать свое дело.
Термоусадка Соединение: Наденьте трубку на соединение и (при необходимости) с помощью термофена усадите пластик, герметизируя только что обжатое соединение. Обязательно проверьте, чтобы рукав не мешал концевому концу обжима.

Когда дело доходит до электропроводки, многое может пойти не так. Самый безопасный и экономически выгодный выбор — приобрести обжимные электрические соединители в готовом виде или изготовленные по индивидуальному заказу у надежного OEM-производителя, такого как iCONN Systems. Мы предлагаем большой выбор электрических соединителей и специализируемся на соединителях, разработанных по индивидуальному заказу, которые выдерживают даже самые экстремальные условия.

Втычные и винтовые соединители на выключателях и розетках

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 20.04.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Если вы внимательно осмотрите стандартный бытовой настенный выключатель или розетку, вы заметите, что помимо винтовых клемм на боковой стороне устройства есть ряд прорезей или отверстий в задней части корпуса. Это вставные соединения проводов, разработанные таким образом, что вы можете соединять провода, просто вставляя оголенный конец провода в отверстие, где провод удерживается пружинным зажимом. Это, конечно, быстрый и простой метод, но это не лучший способ установить связи. Стандартные винтовые клеммы лучше.

Смотреть сейчас: Вставные провода и винтовые соединители

Проблема с вставными проводными соединениями

Профессиональные электрики почти никогда не используют вставные разъемы, и тому есть причина. Ни один профессионал не хочет, чтобы его вызвали на работу, чтобы исправить плохое соединение, а вставные проводные соединения имеют гораздо больше шансов выйти из строя, чем стандартные соединения с винтовыми клеммами.

Каждый вставной разъем включает в себя очень маленький подпружиненный металлический зажим внутри корпуса переключателя или розетки. Этот зажим предназначен для надежного захвата оголенного провода после того, как он вставлен в отверстие, и его можно освободить, только если вы вставите кончик небольшой отвертки в размыкающий паз рядом с отверстием.

Однако это соединение заведомо ненадежно и на самом деле не обеспечивает степень контакта металл-металл, необходимую для хорошего электрического соединения. Провода во вставных соединителях могут легко проворачиваться в отверстии и постепенно высвобождаться. И само количество контактов металла с металлом очень и очень мало для вставных соединений, что может привести к перегреву устройства. Когда происходит перегрев, он еще больше ослабляет соединение, что в конечном итоге приводит к полному разрыву соединения. После того, как устройство отсоединено и снова подключено один или два раза, пружинные зажимы изнашиваются и теряют способность захватывать провода.

Любой электрик или домовладелец, который регулярно использует вставные проводные соединения, очень скоро научится избегать их в будущем. Это один из случаев, когда старый способ является лучшим.

Винтовые клеммы лучше

Другим стандартным вариантом подключения проводов является традиционный способ: закрепить провода под винтами клемм по бокам выключателя или розетки. Этот метод занимает немного больше времени и требует некоторой практики для освоения. Обычно это означает формирование оголенного конца провода в петлю по часовой стрелке вокруг винтовой клеммы, а затем плотное затягивание винта, чтобы зажать провод. В розетках и выключателях некоторых типов оголенные провода вставляются в небольшую скобу, а затем затягиваются винты, чтобы надежно зажать провод.

Винтовые клеммы любого типа можно отсоединять и снова подсоединять сколько угодно раз — они никогда не изнашиваются. Винтовые клеммы способны обеспечить более плотное соединение с проводами, что не только предотвращает отсоединение проводов, но и создает лучшее электрическое соединение.
