Узнаем как подключить розетку для интернета и телефона?

В современном мире редко встречается дом, к которому не подведены провода от телефонной сети или интернета. Чтобы пользоваться этими коммуникациями было удобно, может потребоваться подключать их через особую розетку. Помимо особой формы разъема, она обладает определенными качествами и внутренним устройством.

Подключить такую розетку несложно. Поэтому все действия можно произвести самостоятельно. Как подключить розетку для интернета, поможет разобраться инструкция и рекомендации экспертов.

Четко выполняя последовательность действий, а также соблюдая правила безопасности, сделать подключение вы сможете качественно и быстро.

Общая характеристика

Прежде чем рассмотреть, как подключить розетку для интернета, следует сказать несколько слов об особенностях ее устройства. Главное отличие состоит в наличии витой пары проводов. Всего их 4 штуки. Соответственно, проводов розетка принимает 8 штук. Они перекручиваются, перебивая электрические помехи.

Это позволяет добиться высокого качества связи, а также хорошей скорости передачи информации (до 1000 Мбит/сек). Разъем, который применяется разными производителями в подобных розетках, называется RJ-45. Он присутствует в подавляющем большинстве представленных изделий.

Этот вход применим для подключения провода от интернета или стационарного телефона. Подсоединение производится по определенной инструкции.

Подготовительные работы

Перед началом работы необходимо подготовить все подручные инструменты и материалы. В стене при помощи перфоратора с круглой коронкой высверливается место для установки подрозетника.

Рассматривая вопрос о том, как подключить розетку для интернета и телефона Schneider, Legrand, следует знать общий принцип этого процесса. На этапе подготовки все действия будут одинаковы.

После высверливания углубления в стене место установки тщательно очищают от строительного мусора. Подрозетник устанавливают в углубление. Для его фиксации применяется асбестовая смесь.

Далее необходимо обратить внимание на саму розетку. Ее необходимо будет разобрать. В инструкции производителя этот процесс подробно описывается. Но принцип у всех розеток приблизительно одинаковый.

Разбор розетки

Изучая вопрос о том, как подключить розетку для интернета, следует ознакомиться с принципом разборки. Существуют смешанные разновидности представленных изделий. Есть также коннекторы, предназначенные сугубо для подсоединения кабеля от интернета. Также существуют такие разновидности розеток, которые позволяют подключить сразу несколько компьютеров к сети. Это удобно для офисов, производственных помещений. В этом случае все провода будут расположены на своих местах, не будут путаться под ногами.

Разборка любых розеток идентична. Изделие поворачивают к себе тыльной стороной. Здесь есть специальный фиксатор (стопорное кольцо). Его поворачивают по часовой стрелке. При этом механизм управления отделяется от клемм. Далее происходит процесс подключения проводов.

Провода и контакты

При рассмотрении того, как подключить розетку для интернета Legrand, Schneider и прочих производителей, необходимо разобраться в их схеме. Сзади изделия есть клеммы. Они промаркированы особыми цветами. Каждый из них четко соответствует окраске проводника.

Перед подключением кабель не очищают от изоляции. Снимается только общая защитная трубка, в которой проходят контактные пары. Механизм зажима клемм устроен так, что он правильно разрезает оболочку жилы. Так контакты подходят непосредственно к материалу проводника.

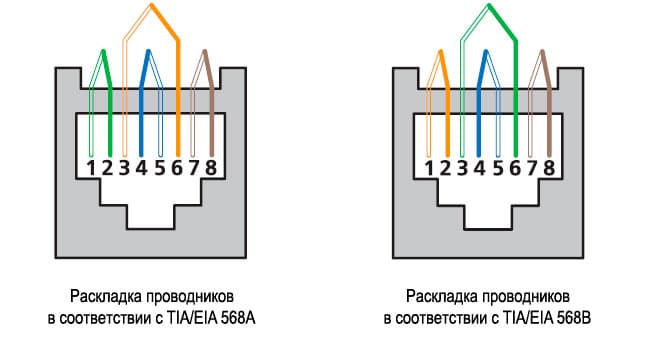

При зачистке изоляции велика вероятность, что жила будет повреждена. Существуют 2 основные схемы подсоединения проводов. Их называют А и В. Выбор зависит от того, как подводит поставщик услуг сеть к потребителю. Поэтому перед монтажом необходимо проконсультироваться с провайдером о схеме их проводников.

Подключение розетки

Рассматривая вопрос о том, как подключить розетку для интернета Schneider, Legrand, необходимо обратиться к схеме производителя. Провода по отдельности заводят в соответствующие по цвету клеммы. Далее их затягивают, позволяя контактным площадкам коснуться жилы проводника.

Далее систему проверяют, подключив к ней роутер или компьютер. Если все работает правильно, можно устанавливать конструкцию в монтажную коробку. Процедура аналогична разборке розетки. Стопорное кольцо затягивается. Лицевая панель устанавливается на место.

Чтобы усилить крепление проводов в клеммах (по желанию), применяют специальный инструмент. У профессиональных монтажников также в арсенале обязательно есть индикатор. Он позволяет точно определить, к какой клемме подводится тот или иной провод.

Подключение розетки САТ3

Если требуется разобраться в том, как подключить розетку для интернета и телефона, следует ознакомиться с несложной инструкцией этого процесса. В этом деле есть несколько особенностей. Представленные корректоры чаще всего выпускает французская компания Legrand. Ее зажимные механизмы относятся к разработкам нового поколения.

Надежность бренда смогли оценить пользователи нашей страны, а также жители ближнего и дальнего зарубежья. Для примера можно рассмотреть, как подключить розетку для интернета Legrand Valena.

Телефонный провод состоит из 2 контактов. Но клемм, по понятным причинам, больше. Чтобы найти соответствующие места соединений, провод нужно оголить. Лучше это сделать при помощи зажигалки. После этого жилу прикладывают к контактам, пока в трубке не появится гудок. Далее процедура происходит по представленной выше технологии.

Розетки Schneider

Если, например, требуется узнать, как подключить розетку для интернета Schneider Electric Glossa или другую модель этого производителя, необходимо учесть ряд их особенностей.

Представленный бренд известен во всем мире благодаря особым возможностям своих изделий. Такие розетки для интернета позволяют подключить в сеть одновременно несколько компьютеров.

При проектировании будущей системы учитывают это, выводя к месту запитки сразу несколько отдельных проводов. Эта система подходит офисным помещениям, а также людям, у которых дома есть несколько компьютеров. При этом надобность в роутере отпадает.

Но если же хозяева дома желают пользоваться переносными ноутбуками, а также интернетом на телефоне и прочих устройствах, лучше отдать предпочтение стационарному устройству, раздающему Wi-Fi.

Подключение двухканальной розетки

В поисках ответа на вопрос о том, как подключить розетку для интернета с двумя автономными кабелями, следует ознакомиться с инструкцией производителя. Из распределительной коробки достаются сразу два провода. На них убирают защитный слой (приблизительно на 4 см).

Все провода распределяют на отдельные 8 контактов. При помощи тонкой отвертки, не зачищая жилы, их подводят в одну и другую клеммы. Далее происходит процедура зажима. После этого также проверяется правильность соединения. Компьютеры включают и оценивают работу интернета. Если все функционирует правильно, можно устанавливать систему в подрозетник.

Для этого производится обратное разборке действие. Также обратно поворачивается стопорное кольцо. Такая работа не займет много времени. Но при наличии специальных инструментов можно выполнить все действия еще быстрее. Поэтому профессиональные монтажники обязательно имеют в своем арсенале полный набор необходимых в работе подручных средств. Для единоразового подключения нет смысла приобретать дорогостоящий инструмент. Достаточно будет подготовить его универсальные разновидности.

Ознакомившись с технологией того, как подключить розетку для интернета, можно выполнить все действия правильно и эффективно. Зная подробную инструкцию, даже мастер с минимальным опытом сможет выполнить работу качественно.

Как установить и подключить интернет розетку, телевизионную розетку и телефонную

455

Практически все производители электрических установочных систем (к ним относится производство выключателей и электрических розеток), занимаются в свою очередь, еще и выпуском другой сетевой продукции – телевизионные, телефонные и сетевые, то есть интернет розетки. Сегодня мы и поговорим о том, как установить и подключить интернет розетку, телевизионную розетку и телефонную.

В основном дизайн всех изделий из одной серии должен быть согласно друг другу – это предназначено для того, чтобы покупатель сумел поддерживаться в своем интерьере целостность дизайнерской задумки. Именно поэтому принято выбирать всю серию данной продукции.

Чтоже касается установки розеток, то на этот счет можно сказать, что сетевые, телевизионные и телефонные розетки будут монтироваться идентичным, то есть схожим способом. Подрозетники здесь используются такие же, как и в варианте с электрическими розетками и выключателями. Монтаж розеток хоть и схож, но все же стоит знать некоторые нюансы для каждого вида из них:

1. Первый нюанс довольно приятный, так как напряжение в телефонных и сигналы в сетевых и телевизионных розетках минимален, что позволяет обеспечить абсолютную безопасность жизни и здоровью человека.

2. Вторым нюансом является то, что монтаж данных розеток требует особой внимательности и аккуратности во время подключения. Особую внимательность стоит отнести к сетевым или интернет-розеткам, так как здесь очень важна правильная распиновка.

Как подключить и установить интернет розетку

Давайте именно с этого мы и начнем. С тыльной стороны каждой сетевой или интернет-розетки в обязательном порядке должен находится специальный терминал для того, чтобы подключить стандартный сетевой кабель. Он может быть представлен любым зажимным устройством, но чаще всего это клеммная колодка с восемью винтовыми пружинами. Все восемь колодок обычно промаркированы специальным цветным указателем, где каждый цвет идентичен цвету подключаемых проводков, как следует – их четыре пары. Проводки следует тщательно зачистить и каждый на свое место зафиксировать. (смотрите так-же статью про способы соединения электрических проводов. ) После этого необходимо проверить работоспособность сети. Для этого следует просто подключить компьютер. Если работа идет нормально, тогда можно сделать завершающий штрих – зафиксировать розетки в подрозетники.

Как подключить и установить телефонную розетку

Практически точно так же, но даже более просто подключаются телефонные розетки. Терминал таких розеток состоит всего из четырех специальных соединений. Поэтому, необходимо две жилы телефонного кабеля соединить с контактами 2 и 3 (цвет проводов – красный и зеленый).

Как подключить и установить телевизионную розетку (ТВ)

Что же касается подключения телевизионных (ТВ) розеток, то для начала необходимо знать, что они бывают трех видов:

1. Одиночные. Они имеют небольшое внутреннее сопротивление.
2. Проходные.
3. Конечные. Их внутреннее соединение повышено.

Проходные и конечные розетки обычно применяют в том случае, если необходимо установить несколько телевизионных точек, не используя дополнительного разделительного устройства. Плюсом таких розеток является то, что они позволяют «развязать» сразу несколько телевизионных приемников, а так же уменьшить влияние одного приемника на второй. А еще здесь прилично экономиться кабель. Но все же у данного типа розетки есть и свои минусы – на выходе данной системы уровень сигнала должен быть очень велик. Если вы не можете себе этого позволить, тогда стоит выбирать одиночные розетки с использованием усилителя-разветвителя сигнала.
Данное устройство имеет питающие провода и адаптер. Здесь есть один вход и несколько выходов. Сам адаптер необходимо подключить в сеть 220 В, входной кабель направить непосредственно на вход, а выходные к выходам и дальше на розетки.

На любой телевизионной розетки с ее тыльной части должен находиться клеммный винтовой контакт, обычно он расположен по центру. Он необходим для подключения центральной жилы ТВ кабеля. Оплетку с экраном необходимо зафиксировать с помощью специальной скобы. Но необходимо учитывать, что если вы работаете с проходными розетками, таких центральных контактов будет два, как и две скобки для фиксации.

Перед тем, как подключить кабель, его необходимо тщательно зачистить на необходимой длине. Оплетку с экраном следует слегка обрезать. Теперь, подключаем центральную жилу кабеля, а остатки экрана с оплеткой зажимаем скобой-фиксатором. Но очень важно внимательно следить за тем, чтобы не произошло замыкания оплетки и центральной жилы кабеля. Далее проверяем работоспособность подключения и фиксируем розетки в подрозетники.

интернет, подключить, розетку, телевизионную, телефонную, установить

Установка сетевой розетки — пошаговая инструкция

Вы хотите установить классическую сетевую розетку, но не знаете, как именно это сделать? В этом руководстве мы объясним, как это работает с правильными инструментами и небольшим чутьем.

Sie brauchen
• Стриппер № 2, кат. (кат. 7) при необходимости. Если кабель слишком длинный, его будет трудно убрать в коробку для полых стен.

Зачистка сетевого кабеля

Если вы хотите установить классическую сетевую розетку, вы должны сначала зачистить кат. 7 кабель. Здесь используется специальный инструмент для зачистки дата-кабелей — например, Стриппер № 2 кат. Используйте сторону A, чтобы снять защитную оболочку. Проводники не могут быть повреждены благодаря точной настройке лезвия. Пожалуйста, не удаляйте экранирующую оплетку, которая теперь видна, а аккуратно оберните ее вокруг кабеля.

На следующем этапе снимите фольгу, которая окружает отдельные жилы так называемой витой пары. Для этого используйте сторону B инструмента для зачистки и убедитесь, что зачистите только несколько сантиметров. Вы должны удалить остатки фольги как можно позже.

Структура сетевого кабеля

Наденьте Кат. 7 кабель

Теперь возьмите монтажную пластину сетевой розетки и отвертку, поместите кабель с небольшой ловкостью в предусмотренный кабельный зажим и затяните его.

Теперь следует небольшая игра цветов: на печатной плате сетевой розетки цветовой код указывает последовательность, в которой должны быть подключены отдельные провода. Вы также можете обратиться к плану назначения производителя. Следуете ли вы цветовой схеме A или B, зависит от того, какой тип назначения использовался в доме до сих пор. Важно, чтобы вы взяли тот же самый снова! В этом примере мы уложили отдельные жилы по типу В.

Предварительно отсортируйте пары проводов, возьмите печатную плату сетевой розетки и протяните провода через печатную плату вперед в обозначенных точках. Теперь удалите оставшуюся часть слоя и скрутите пары проводов.

Установка сетевой розетки с помощью инструмента для прокладки LSA

На следующем этапе вступает в действие решающий инструмент – инструмент для прокладки LSA или инструмент для прокладки LSA. С помощью такого инструмента и небольшого давления вы постепенно вдавливаете отдельные провода в разъемы смещения изоляции в соответствии с цветовой маркировкой. Инструмент автоматически удаляет излишки кабеля.

Установить сетевую розетку

В завершение нужно просто прикрутить опорную раму сетевой розетки, вставить комплектную вставку в стену и надеть пластиковую накладку. Как и предсказывалось вначале: немного сноровки и с помощью практичных инструментов для зачистки можно легко установить классическую сетевую розетку.

Изображения: WEICON

3 способа перемещения вашего широкополосного маршрутизатора



Существует несколько причин, по которым вы можете захотеть переместить свой широкополосный маршрутизатор. Это может быть связано с тем, что покрытие WIFI вокруг вашего дома или там, где вы чаще всего его используете, не так хорошо, как вам хотелось бы, или что вы хотели бы, чтобы он находился рядом с вашим телевизионным оборудованием, чтобы вы могли жестко подключить свои Smart TV, игровую приставку и ресивер спутникового телевидения. Несколько лет назад было принято устанавливать телефонную линию и главную розетку в коридоре дома, где люди часто звонили по телефону. Часто с соседним стулом, телефонной книгой, блокнотом и ручкой. Но с доставкой широкополосного интернета в ваш дом по телефонной линии это не всегда имеет смысл в современном мире. В этом блоге я обсуждаю несколько различных методов, которые можно использовать для перемещения вашего широкополосного маршрутизатора в вашем доме в предпочтительное место.



Переместите основную розетку вашего телефона

Из всех способов перемещения вашего широкополосного маршрутизатора или широкополосного концентратора я бы предположил, что это, вероятно, лучший способ сделать что-то, и это то, что вам порекомендует ваш телефонный/интернет-провайдер. Это связано с тем, что для оптимальной скорости и надежности интернета лучше всего, чтобы ваш маршрутизатор/модем был подключен непосредственно к главной розетке вашего телефона. В идеале с лицевой панелью ADSL/VDSL с фильтром, которая устраняет необходимость во внешнем фильтре ADSL. Хотя это менее проблематично для более новых главных телефонных розеток, которые имеют встроенный фильтр для устранения помех от удлинительных кабелей, этот метод по-прежнему рекомендуется, поскольку меньшая длина кабеля может быть только хорошей вещью.



Недостаток переноса основной телефонной розетки заключается в том, что вам может потребоваться BT или одна из ее дочерних компаний, чтобы сделать это за вас. Вы также можете найти независимого телефонного инженера, который сделает это за вас. Я действительно не рекомендовал бы возиться с входящей телефонной линией, если вы не знаете, что делаете. Одно дело иметь дело с внутренним телефонным добавочным кабелем, и совсем другое дело возиться с входящей линией. Вопреки распространенному мнению, вы не можете самостоятельно перемещать главный сокет. Вы ни в коем случае не должны играть со своим местным телеграфным столбом или шкафом данных, но то, что находится на вашей территории, — это ваше дело. Где-то в вашем соглашении с телефонной компанией будет указано, что вы не должны трогать свою входящую линию, и она остается их собственностью, но если вы на самом деле ее трогаете, то все испортите. Худшее, что может случиться, это то, что вам придется платить по счетам, если вы не сможете снова заставить все работать, поэтому я не советую делать это самостоятельно. Просто чтобы уточнить, не трогайте ничего, что не находится на вашей территории, включая кабели в квартирах, и я не несу никакой ответственности за то, что произойдет, если вы решите это сделать.



При этом я часто перемещаю главные сокеты. Одна вещь, которую я обычно делаю, — это прокладывание кабеля от существующей основной розетки к новому местоположению, и вместо того, чтобы заделывать кабель как стандартный телефонный добавочный номер, я присоединяю входящую пару, которая поступает от телефонной линии, с помощью некоторых желейных зажимов. Затем его можно подключить к новому главному разъему, и на том же кабеле я буду использовать другие пары, чтобы сделать исходный главный разъем ведомым телефонным разъемом. Таким образом, мастер-сокет всегда можно вернуть в исходное положение. В качестве альтернативы, если кабель достаточно длинный, вы можете просто перенаправить кабель в нужное место.

Большим недостатком этого способа является то, что если вы заставите BT сделать это для вас, их звонок в последний раз, когда я проверял, стоил около 150 фунтов стерлингов, поэтому это может стоить приличной суммы денег.



Установка розетки телефонного добавочного номера

Вы можете просто установить стандартную розетку добавочного телефона, которая позволит подключить маршрутизатор в новом месте. Для этого потребуется кабель между вашим существующим главным гнездом и вашим новым местом, где вы можете установить вспомогательное телефонное гнездо. Поскольку вы не касаетесь своей входящей телефонной линии и не входите в верхнюю часть основной телефонной розетки, вы можете попробовать это сами, если чувствуете себя уверенно. Если нет, вы можете нанять местного инженера по телефону, что будет стоить значительно меньше, чем заставить BT сделать это за вас. Если вы не можете найти телефонного инженера в вашем районе, большинство установщиков антенн и спутников также имеют набор навыков, чтобы сделать это за вас, поскольку раньше обычно приходилось подключать блоки Sky к телефонной линии. После того, как вы установили телефонную розетку, все, что вам нужно сделать, это подключить фильтр ADSL, если установленная вами пластина еще не сделала этого за вас, что позволит вам подключить ваш широкополосный модем. Я рекомендую активный фильтр ADSL, а не пассивный, если у вас есть выбор при покупке.



Проблема, с которой вы можете столкнуться при установке телефонной розетки, к которой вы вместо этого подключаете широкополосный маршрутизатор, заключается в том, что ваша главная розетка является отфильтрованной версией ADSL/VDSL, так как широкополосный и голосовой сигналы уже будут разделены на главный разъем. Это означает, что если вы подключите свой интернет-маршрутизатор к добавочному телефону, он не будет подключаться к Интернету. Есть несколько вещей, которые вы можете сделать в этой ситуации. 1, вы можете снять лицевую панель с фильтром на основной розетке и установить стандартную панель с подключенным к ней телефонным добавочным кабелем. Это означает, что широкополосный маршрутизатор можно установить в любом месте, и в обоих случаях потребуются фильтры ADSL. В качестве альтернативы вы можете оставить лицевую панель с фильтром на основной розетке и вместо подключения к клеммам 2, 3 и 5 для вашего добавочного телефона. Подключите пару к контактам A и B. Это позволит использовать разъем RJ11 на стороне добавочного номера телефона, что позволит подключить интернет-модем напрямую, без необходимости в штекере ADSL-фильтра. Очевидным недостатком этого является то, что вы не сможете подключить стационарный телефон в подчиненном положении, что может не иметь большого значения. Если бы вы хотели быть действительно умным, вы бы использовали один кабель для подключения добавочного телефона и разъема RJ11 в качестве ведомого. Однако для этого вам понадобится как минимум 3-парный телефонный кабель.



Чтобы помочь вам в этом, у меня есть видео DIY, в котором показано, как установить добавочный номер телефона, поэтому я рекомендую посмотреть его, чтобы помочь вам.



Длинный модемный кабель ADSL

Другой вариант, который может идеально подойти для ваших нужд, — просто приобрести более длинный кабель ADSL/модем. Это кабели с разъемами RJ11 на обоих концах. Один подключается к настенной телефонной панели или фильтру, а другой подключается к модему. Это позволит вам перемещать ваш широкополосный маршрутизатор, не возясь с неудобными телефонными соединениями. Модемные кабели ADSL можно приобрести различной длины, и они относительно недороги. Большим недостатком их использования является то, что вам нужно проложить кабель через такие предметы, как стены и т. Д., Поскольку размер отверстия, которое вам нужно будет просверлить, чтобы пройти через вилку, будет довольно большим. В качестве альтернативы вы можете приобрести себе несколько телефонных кабелей, подойдет 2-парный кабель и пару вилок RJ11 и установить их самостоятельно. Очевидно, что это будет немного сложнее, и вам понадобится обжимной инструмент для установки заглушек, что может лишить преимущества использования этого метода. После завершения у вас по-прежнему будет прямое подключение к основной телефонной розетке. Чтобы снова помочь вам, в этом видео показано, как устанавливать вилки RJ11.



Переместить Интернет без перемещения Интернет-маршрутизатора



Существует несколько способов перемещения вашего Интернета или обеспечения подключения к Интернету в другую часть вашего дома без необходимости перемещения широкополосного маршрутизатора. К ним относятся:



Кабели Ethernet

Кабель Ethernet подключается к задней панели интернет-маршрутизатора и обеспечивает проводное подключение к Интернету. Для этой цели большинство маршрутизаторов и концентраторов имеют 2 или 4 разъема RJ45 Ethernet на задней панели. Кабель может быть установлен между вашим существующим широкополосным маршрутизатором и местом, где вам требуется подключение к Интернету. Если вам нужно больше проводных подключений в новом месте, можно установить сетевой коммутатор, чтобы обеспечить их так часто, что нет необходимости фактически перемещать ваш широкополосный маршрутизатор. Особенно, если он уже находится в хорошем месте с точки зрения покрытия WIFI в вашем доме.



Powerline Connections

Я не буду вдаваться в подробности, так как у меня уже есть блог, посвященный адаптерам Powerline. Я рекомендую вам прочитать это. Подводя итог, однако, Powerline Adpaters позволит вам отправлять интернет-сигналы по существующим сетевым электрическим кабелям. Это идеально подходит для тех, кто не хочет возиться с установкой кабелей. Соединения Powerline не так хороши, как проводное подключение к Интернету, но могут обеспечить удобное подключение к Интернету из коробки без сложной настройки.



Точки доступа

Если вы хотите переместить свой широкополосный интернет-маршрутизатор для лучшего покрытия WIFI, вы можете обнаружить, что аналогичный или лучший результат может быть достигнут с установкой точки доступа WIFI. Опять же, я не буду вдаваться в подробности, поскольку у нас есть еще один блог, посвященный точкам доступа WIFI, поэтому я рекомендую вам прочитать и его. Подводя итог, точка доступа WIFI будет действовать как вторичное беспроводное подключение к Интернету, которое позволяет вам подключать все ваши беспроводные устройства. Затем они подключаются обратно к вашему широкополосному концентратору через кабель для передачи данных Ethernet, или можно использовать комплект Powerline.

Вопросы о перемещении вашего интернет-концентратора

Если у вас есть какие-либо вопросы относительно перемещения вашего интернет-маршрутизатора, задайте их в разделе комментариев блога ниже, и я отвечу на них как можно скорее.
