Металлогалогенные лампы — устройство, подключение, преимущества и недостатки
Автор Фома Бахтин На чтение 3 мин. Просмотров 3.8k. Опубликовано
Обновлено
Металлогалогенные лампы (они-же, HMI-лампы) – это одна из разновидностей газоразрядных ламп. Как и во всех газоразрядных лампах, их свечение является результатом электрического дугового разряда между электродами в колбе, заполненной парами ртути и галогенидами редкоземельных химических элементов. Основное отличие этих ламп от обычных газоразрядных заключается в том, что в состав наполнителя (паров ртути) добавлены галогенные соединения – йодиды металлов.
Эти добавки способствуют предотвращению оседания на внутренней поверхности колбы испаряющегося с электродов лампы вольфрама. При эксплуатации металлогалогенных ламп происходит следующий процесс: пары вольфрама вступают в реакцию с галогенными соединениями, образуя при этом газообразную смесь — йодид вольфрама, не оседающем на стенках колбы, а при выключении ламп происходит оседание вольфрама обратно – на электроды.
Таким образом, электроды лампы надежно защищены от разрушения, а внутренняя поверхность колбы – от преждевременного потускнения. Кроме того, йодиды металлов в таких лампах необходимы для улучшения качества светового излучения, они изменяют спектральную характеристику электрического дугового разряда в ртутных парах горелки.
Содержание
- Устройство металлогалогенных ламп
- Подключение металлогалогенных ламп
- Применение, недостатки и преимущества
- Пример подключения металлогалогенной лампы
- Лампы высокоинтенсивного разряда делают так!

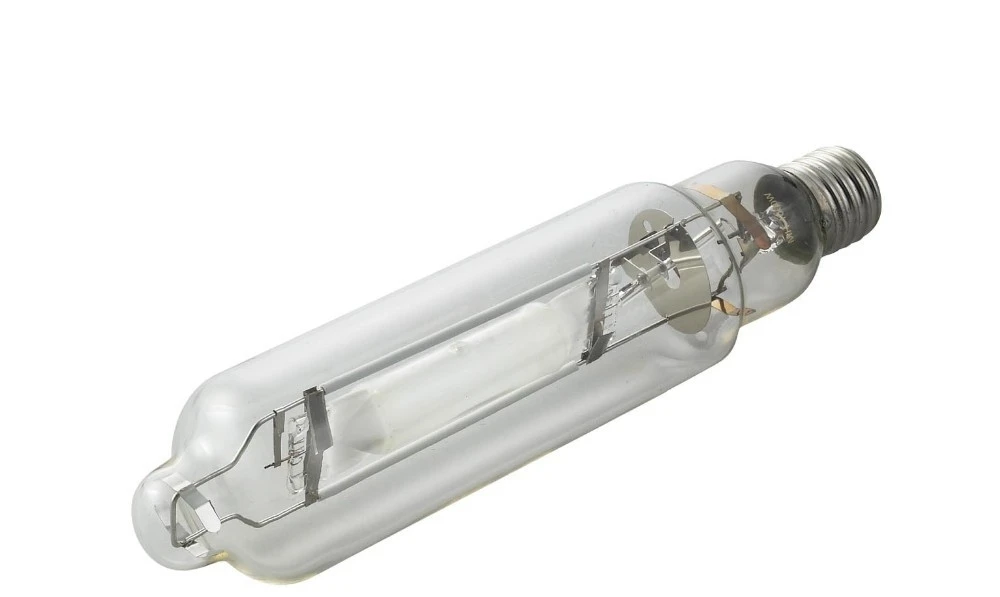

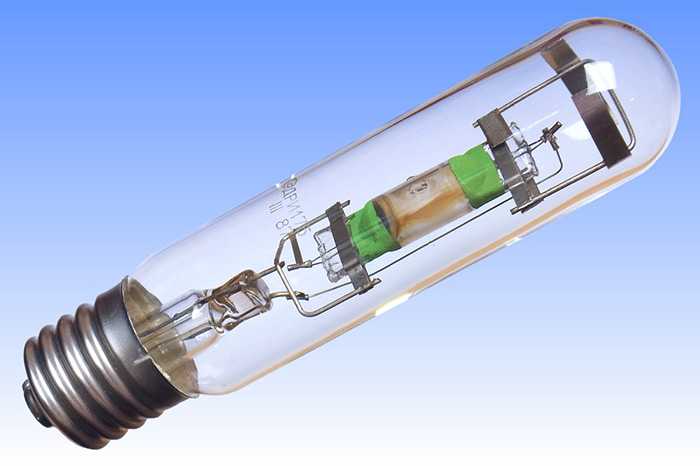

Конструкция ламп представляет собой внешнюю колбу с заключенной в ней горелкой с электродами внутри, которая, собственно, и является источником света – именно в этой горелке происходит дуговой разряд между электродами. Материалом изготовления последней служит, обычно, кварц.
Помимо снижения потерь тепла, внешняя колба металлогалогенной лампы несет функцию своего рода, светофильтра, задерживающего, исходящее от горелки вредное ультрафиолетовое излучение.
Материал, применяемый для изготовления внешних колб должен «выдерживать» температуру находящейся внутри неё горелки, поэтому используют термически устойчивое боросиликатное стекло.
По своему исполнению, металлогалогенные лампы можно разделить на одно- и двухцокольные. На фото, в качестве примера показаны лампы двухцокольного (или софитного) исполнения.
Как и любые газоразрядные лампы, металлогалогенные не могут работать при их подключении к сети «напрямую», без вспомогательных устройств для запуска. Дело в том, что в «холодном», выключенном состоянии металлогалогенные лампы представляют собой не что иное, как просто хороший изолятор, и для их зажигания требуется высоковольтный разряд, который и обеспечивают электронные или электромагнитные пускорегулирующие аппараты – ПРА (балласт).
Электронные ПРА имеют ряд преимуществ перед электромагнитными, поэтому, при подключении металлогалогенных ламп, гораздо предпочтительнее выбрать электронный балласт. Его использование позволит значительно (в некоторых случаях – до 50%) увеличить срок службы ламп, обеспечить ровный свет при их запуске, существенно снизив пусковые и рабочие токи.
Кроме того, электромагнитные ПРА по сравнению с электронными довольно громоздки и куда более тяжелы по своему весу.
При включении, лампа должна «разогреться» — на это уходит, обычно, от 3-х минут для большинства маломощных «металлогалогенок» и до 10-ти минут – для мощных ламп. Этот существенный недостаток серьезно ограничивает область их применения. Очевидно, что эта особенность ламп полностью исключает их использование в жилых помещениях. Однако, металлогалогенные лампы с успехом применяются в освещении различных больших открытых площадей, автостоянок, крупных офисов т. д. К недостаткам можно смело отнести и относительно высокую, на сегодняшний день их стоимость.
Преимуществ использования этих ламп гораздо больше, чем недостатков:
- Очень высокая светоотдача при относительно невысоком потреблении электричества, т. е. экономичность – пожалуй, главное их преимущество
- Срок службы. В среднем металлогалогенные лампы лампы служат вдвое дольше ламп накаливания
- Схожесть спектра излучения ламп со спектром дневного света (цветовая температура 3000-6500 K)
- Индекс цветопередачи максимально приближен к естественной передаче цвета
- Компактность
youtube.com/embed/gLkuJpA3AR4″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>Лампы высокоинтенсивного разряда делают так!
60 € / шт.
69 € / шт.
08 € / шт.
21 € / шт.
5 35W/930 Металлогалогенная лампа
58 € / шт.
Как проверить металлогалогенный балласт с помощью мультиметра?
Хотя металлогалогенные лампы долговечны, они все же изнашиваются. Поэтому, когда вы начинаете испытывать быстрое мерцание, затемнение, жужжание и изменение цвета, неисправность может быть связана с лампочкой, но в большинстве случаев это неисправный балласт.
Таким образом, как только это произойдет с вашей металлогалогенной лампой, замена лампы не обязательно должна быть вашим первым шагом. Вы должны провести некоторые проверки вашего балласта.
При проверке балласта необходимо проверить, нет ли следов прогара, вздувшихся гильз или течи масла. Эти неисправности помогут вам сделать вывод о балласте как о неисправной части.
Вы можете использовать мультиметр для устранения неполадок в металлогалогенном балласте, что подводит нас к нашей теме «Как проверить металлогалогенный балласт с помощью мультиметра?»
Мы рассказали о нескольких тестах и рекомендациях, которые вы можете провести с металлогалогенным балластом. Выполнение следующих шагов поможет вам устранить неполадки с вашим балластом без каких-либо проблем.
Как проверить высоковольтную сторону балласта
Основным способом определения проблем с балластом является его проверка, и для проведения этой проверки вам понадобится мультиметр.
Extech EX 330 — хороший вариант (см. на Amazon.com). А здесь вы можете найти список лучших мультиметров 2018 года 9.0003
Проверьте сторону высокого напряжения надгробий на непрерывность.
В типичной металлогалогенной лампе один или два провода входят в каждый светильник, желтые или синие провода обозначают провода питания, а белый провод является нейтральным. Чтобы выполнить этот тест, достаточно просто переключить мультиметр на настройки «Ом», а затем вы можете заставить мультиметр показывать прямой импульс, касаясь концов каждого щупа.
Следующее, что нужно сделать, это прикоснуться одним щупом мультиметра к белому проводу от балласта, а другим — к другому цветному проводу от балласта, как на видео ниже. После этого шага ваш мультиметр должен показать непрерывную цепь, если ваш балласт все еще работает правильно, но если это не так, вам, возможно, придется его заменить.
Вы также должны использовать мультиметр для проверки пар проводов, и если они дают положительный результат, но ваша металлогалогенная лампа по-прежнему не загорается, то Вы должны проверить низковольтную сторону балласта.
Как проверить низковольтную сторону балласта
Чтобы провести тест на низковольтной стороне металлогалогенного балласта, вы должны начать с снятия гаек с проводов, которые идут со стороны подачи питания балласт.
Большинство проводов кажутся черно-белыми, поэтому прикоснитесь щупами мультиметра к этим проводам. Если ваш мультиметр показывает неразрывную цепь, значит, он исправен, а если нет, то его необходимо заменить. Как заменить металлогалогенный балласт? Посмотрите видео ниже.
Перед проведением этих испытаний необходимо осмотреть балласт, выставив его наружу. Чтобы обнаружить его, используйте отвертку, чтобы снять защитное покрытие, затем проверьте его, чтобы увидеть, нет ли на нем утечки. Утечка масла доказывает, что давление от чрезмерного нагрева разрушило внутреннее уплотнение, поэтому, если вы обнаружите какую-либо утечку, вам следует заменить все это. Вы также можете заглянуть внутрь балласта на предмет перегоревшего предохранителя, который необходимо заменить.
Подведение итогов
В целях безопасности первое, что нужно сделать перед проведением любого электрического испытания, это отключить электричество, проходящее через него, поэтому вам нужно будет отключить лампу от источника электропитания и подождать несколько минут, чтобы позволить любому току, хранящемуся в балласте, рассеяться в цепи освещения.
Затем снимите лампочку с надгробий, которые удерживают ее на каждом конце. Пока вы вынимаете лампочку, вы должны знать, что лампочка очень хрупкая, поэтому размещайте их там, где они не сломаются.
Что ж, если вы проверили высокое напряжение вашего балласта и оно работает нормально, вам следует проверить низкое напряжение ваших балластов. Если оба по-прежнему работают правильно, вам следует проверить проводные соединения от надгробий, так как один провод может быть причиной того, что ваш балласт работает правильно.
Это также может быть связано с незакрепленной розеткой. Если это так, затяните лампочку и, когда вы заметите, что она перегорела, замените ее.
Проверка металлогалогенной лампы с омметром?
Предстоит моя первая работа на парковке металлогалогенов. Я никогда не прикасался к ним раньше.
Эти огни автоматически включаются ночью, и я пока не смог найти фотовыключатель, который этим управляет. Я нашел таймер освещения на основе процессора, который я изучаю. Не хотел начинать нажимать кнопки, потому что он, вероятно, контролирует гораздо больше, чем свет, который меня беспокоит.
Другими словами… Я не знаю, как включить эти огни днем.
Мне нужно арендовать ножничный подъемник примерно за 250 долларов в день, чтобы выполнить эту работу, которая, по моим оценкам, займет 4 часа. Лампы стоят 20 долларов, а балласты — 80 долларов.
Я хочу снять лампочку и проверить ее. Если все в порядке, то мне нужно заменить балласт.
Могу ли я проверить эти галогениды металлов с помощью омметра, такого как лампа накаливания?
