Как проверить фототранзистор мультиметром
Фоточувствительные приборы используются в разных отраслях электроники и радиотехники. Все больше сейчас применяется фототранзистор, у которого более простой принцип работы, нежели у фотодиодов. Фототранзистор — это полупроводниковый прибор оптоволоконного типа, который используется для управления электрическим током при помощи определенного оптического излучения. Эти устройства разработаны на базе обычного транзистора. Их современными аналогами являются фотодиоды, но фототранзисторы лучше подходят для многих современных радио и электронных приборов.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Метод проверки оптопары PC817
- Фоторезисторы устройство и принцип действия
- Фототранзистор своими руками: ltr 4206e, фт 1к, arduino
- ИК-приемник устройство, работа и проверка
- Как проверить работоспособность разных видов биполярных транзисторов мультиметром?
- ПРОБНИК ДЛЯ ПРОВЕРКИ ОПТОПАР
- Как проверить оптопару мультиметром
- инфракрасные свето- и фото- диоды 3мм и доработка тестера UT-61E
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ФОТОТРАНЗИСТОРЫ ФОТОРЕЗИСТОРЫ ФОТОДИОДЫ Чем отличаются Схемы включения ?
Инфракрасные приемники обнаруживают и реагируют на излучение от ИК-передатчика. Схемотехнически ИК приемники строятся на основе фотодиодов и фототранзисторов. Инфракрасные фотодиоды отличаются от стандартных фотодиодов, так как они воспринимают только инфракрасное излучение. Обычно, микросборка ИК-приемника имеет от трех выводов. Один является общим и подсоединяется к минусу питания GND , другой к плюсу V s , а третий является выходом принимаемого сигнала Out.
В отличие от стандартного ИК фотодиода, ИК-приемник способен не только принимать, но еще и обрабатывать инфракрасный сигнал, в виде импульсов фиксированной частоты и заданной длительности. Это защищает устройство от ложных срабатываний, от фонового излучения и помехам со стороны других бытовых приборов, излучающих в ИК диапазоне.
Достаточно сильные помехи для приемника могут создавать люминесцентные энергосберегающие лампы со схемой электронного балласта. Микросборка типичного ИК-приемника излучения включает: PIN-фотодиод, регулируемый усилитель, полосовой фильтр, амплитудный детектор, интегрирующий фильтр, пороговое устройство, выходной транзистор.
PIN-фотодиод из семейства фотодиодов, у которого между областями n и p создана еще одна область из собственного полупроводника i-область — это по сути прослойка из чистого полупроводника без примесей. Именно она придаёт PIN-диоду его особенные свойства. В нормальном состоянии ток через PIN-фотодиод не идет, так как в схему он подсоединен в обратном направлении. Когда под действием внешнего ИК излучения в i-области генерируются электронно-дырочные пары, то через диод начинает течь ток.
Который потом идет на регулируемый усилитель. Затем сигнал с усилителя следует на полосовой фильтр, защищающий от помех в ИК диапазоне. Полосовой фильтр настроен на строго фиксированную частоту. Обычно применяются фильтры, настроенные на частоту 30; 33; 36; 36,7; 38; 40; 56 и килогерц. Для того, чтобы излучаемый ПДУ сигнал принимался ИК -приемником, он должен быть модулирован той же частотой, на которую настроен фильтр.
После фильтра сигнал поступает на амплитудный детектор и интегрирующий фильтр. Последний необходим для блокирования коротких одиночных всплесков сигнала, могущих появиться от помехам. Далее сигнал идет на пороговое устройство и выходной транзистор. Для устойчивой работы коэффициент усиления усилителя настраивается системой автоматической регулировки усиления АРУ. Корпуса ИК-модулей изготавливаются специальной формы способствующей фокусировке принимаемого излучения на чувствительную поверхность фотоэлемента.
Материал корпуса пропускает излучение с строго определенной длиной волны от до нм. Таким образом, в устройстве задействован оптический фильтр. Для защиты внутренних элементов от воздействия внешних эл. Ниже рассмотрим работу схемы ИК приемника, которую можно использовать во многих радиолюбительских разработках. Существуют различные виды и схемы ИК приемников в зависимости от длины волны длины волны, напряжения, пакета передаваемых данных и т. При использовании схемы в комбинации инфракрасного передатчика и приемника длина волны приемника обязательно должна совпадать с длиной волны ИК передатчика.

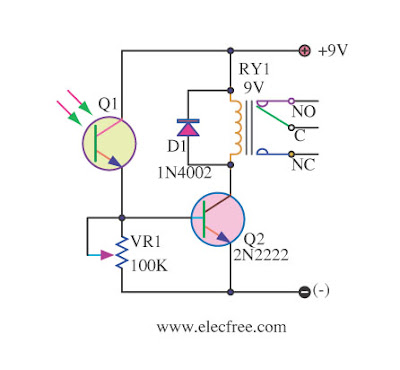

Рассмотрим одну из таких схем. Схема состоит из ИК-фототранзистора, диода, полевого транзистора, потенциометра и светодиода. Когда фототранзистор получает какое-либо инфракрасное излучение, через него идет ток и полевой транзистор включается. Далее, загорается светодиод, вместо которого может быть подключена и другая нагрузка. Потенциометр используется для управления чувствительностью фототранзистора. Так как приемник ИК-сигналов является специализированной микросборкой, то для того, чтобы убедиться в ее работоспособности требуется подать на микросхему напряжение питания, обычно это 5 вольт.
Потребляемый ток при этом будет около 0,4 — 1,5 мА. Если на приемник не поступает сигнал, то в паузах между пачками импульсов напряжение на его выходе практически соответствует напряжению питания. Его между GND и выводом выхода сигнала можно измерить с помощью любого цифрового мультиметра.
Также рекомендуется замерить потребляемый микросхемой ток. Если он превышает типовой см. Итак, перед началом теста модуля обязательно определяем цоколевку его выводов. Обычно эту информацию легко найти, в нашем мегасправочнике даташитов по электронике. Скачать его вы можете кликнув на рисунок справа. Проведем проверку на микросхеме TSOP ее распиновка соответствует рисунку выше.
А третий вывод OUT подсоединяем к плюсовому щупу мультиметра. Минусовой щуп подсоединяем к общему проводу GND. Мультиметр переключаем в режим напряжения DC на 20 V.
Как только на фотодиод ИК-микросборки начнут поступать пачки инфракрасных импульсов от пульта дистанционного управления , то напряжение на его выходе будет падат на несколько сотен милливольт. При этом будет хорошо заметно, как на экране мультиметра значение снизиться с 5,03 вольт до 4, Если отпустим кнопку ПДУ, то на экране вновь отобразиться 5 вольт. Как видим, приемник ИК излучения правильно реагирует на сигнал с пульта.
Значит модуль исправен. Аналогичным образом можно проверить любые модули в интегральном исполнении. ИК-приемник устройство, работа и проверка В телевизионной, бытовой, медицинской техники и другой аппаратуре широкое распространение получили ИК-приемники инфракрасного излучения. Их можно увидеть почти в любом виде электронной техники, управляют ими с помощью пульта дистанционного управления.
Фоторезисторы устройство и принцип действия
Рассуждения весьма общие, но вопросы появляются достаточно часто, поэтому — почему бы и нет, почему бы не затронуть самые вершки? Берем очень условный кусочек схемы с очень условной оптопарой, но, тем не менее, в большинстве случаев эта схема или соответствует действительности, или близка к ней: Может быть питание не 5 вольт, а 3,3 что последнее время чаще , может быть другого типа оптопара — что уже реже. Тем не менее, рассмотрим то, что есть. Имеем: оптопара DA, разъем, через который она соединена со схемой XT, балластное сопротивление светодиода R1 и резистор оттяжки сигнала на питание R2. Ну, и некуда деваться — землю и питание.
Рассмотрены методы как проверить исправность биполярного полевые, составные, многоэмиттерные, фототранзисторы и тому подобные. В данном.

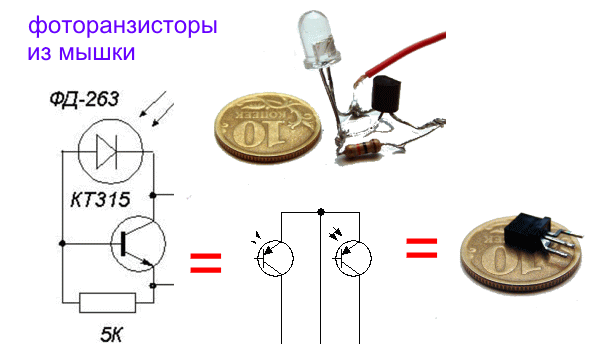

Фототранзистор своими руками: ltr 4206e, фт 1к, arduino
Мне кажется, что транзисторный оптрон PC самый распространенный хотя бы потому, что он стоит практически в каждом импульсном блоке питания для гальванической развязки цепи обратной связи. Производитель PC — Sharp, многие другие производители электронных компонентом выпускают аналоги. И при ремонте электронной аппаратуры можно наткнутся именно на аналог:. Для PC схема включения стандартная как для любого транзисторного оптрона: на входе нужно ограничивать ток — например с помощью резистора, на выходетакже не стоит превышать ток. В оптопаре PC он определяется буквой после основного кода, также как и большинстве других оптопар и других полупроводниковых приборов. На многих форумах можно прочитать, что раз деталь такая дешевая, то и проверять её не стоит, а просто меняем и все. У меня против этого мнения следующие доводы: все равно нужно узнать сгорела оптопара или нет, потому что это поможет понять, что ещё могло сгореть, да и новый оптрон может оказаться бракованным.
ИК-приемник устройство, работа и проверка
By Laic , August 16, in Начинающим. Логика довольна и разрешает нормальное использование большого устройства. Маркировки транзистора понятно нет буржуи спрятали. Надо чегойто придумать, чтобы эмулировать сигналы транзистора и таким образом обойти защиту. Вопрос: как просечь токи, которые выдает транзистр и как их запомнить и потом выдавать на логику.
Они маленькие, недорогие, требуют мало энергии, легки в использовании, практически не подвержены износу.
Как проверить работоспособность разных видов биполярных транзисторов мультиметром?
Фотодиод и АЦП Собрался построить датчик движения. Принцип работы таков: На вход АЦП поступает сигнал с фотодиода Фотодиод vs Фототранзистор Знатоки, подскажите пожалуйста. Занимаюсь астрономией, хочу сделать ночной фотодатчик света Луны Как подключить фотодиод к Ардуино Здравствуйте, возник такой вопрос: фотодиод в фотогальваническом режиме работы выдает напряжение от
ПРОБНИК ДЛЯ ПРОВЕРКИ ОПТОПАР
Инфракрасные приемники обнаруживают и реагируют на излучение от ИК-передатчика. Схемотехнически ИК приемники строятся на основе фотодиодов и фототранзисторов. Инфракрасные фотодиоды отличаются от стандартных фотодиодов, так как они воспринимают только инфракрасное излучение. Обычно, микросборка ИК-приемника имеет от трех выводов. Один является общим и подсоединяется к минусу питания GND , другой к плюсу V s , а третий является выходом принимаемого сигнала Out.
Согласен. К выводам СНАЧАЛА подключить омметр, потом ПОСВЕТИТЬ на фототранзистор. Айн цвайн драйн фир унд зиптцих, что в.
Как проверить оптопару мультиметром
Приветствую всех любителей электроники, и сегодня в продолжение темы применение цифрового мультиметра мне хотелось бы рассказать, как проверить биполярный транзистор с помощью мультиметра. Биполярный транзистор представляет собой полупроводниковый прибор, который предназначен для усиления сигналов. Так же транзистор может работать в ключевом режиме. Транзистор состоит из двух p-n переходов, причем одна из областей проводимости является общей.
инфракрасные свето- и фото- диоды 3мм и доработка тестера UT-61E
Забыли пароль? Номенклатурный номер Производитель: Honeywell. Сайт производителя: Honeywell. Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno platan.
Этот пробник, предназначен для проверки большого количества видов оптопар: оптотранзисторов, оптотиристоров, оптосимисторов, опторезисторов, а также микросхемы таймера NE, отечественным аналогом которой является микросхема ВИ1. Сигнал с третьего вывода микросхемы через резистор R9 поступает на один вход диодного моста VDS1, при условии, что к контактам Анод и Катод подсоединен рабочий излучающий элемент оптопары, в таком случае через диодный мост потечет ток, и будет мигать светодиод HL3, при условии что фотоприемник исправен, будет открываться VT1 и загораться HL3, который будет проводить ток, HL4 при этом будет моргать.
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Фотодатчики и их применение. В различных электронных устройствах, устройствах домашней и промышленной автоматики, различных радиолюбительских конструкциях фотодатчики используются очень широко.
Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Добавь огонька в тортик.
Фоторезистор: устройство, принцип работы, характеристики
В промышленности и бытовой электронике фоторезисторы используются для измерения освещенности, подсчета количества чего-либо, определения препятствий и прочего. Основное его назначение — переводить количество света, попадающего на чувствительную площадь, в полезный электрический сигнал. Сигнал в последствии может обрабатываться аналоговой, цифровой логической схемой или схемой на базе микроконтроллера. В этой статье мы расскажем, как устроен фоторезистор и как меняются его свойства под воздействием света.
- Основные понятия и устройство
- Характеристики фоторезисторов
- Где используется
Основные понятия и устройство
Фоторезистор – это полупроводниковый прибор, сопротивление которого (если удобно – проводимость) изменяются в зависимости от того, насколько сильно освещена его чувствительная поверхность. Конструктивно встречаются в различных исполнениях. Наиболее распространены элементы такой конструкции, как изображено на рисунке ниже. При этом для работы в специфических условиях можно найти фоторезисторы, заключенные в металлический корпус с окошком, через которое попадает свет на чувствительную поверхность. Ниже вы видите его условное графическое обозначение на схеме.
Интересно: изменение сопротивления под воздействием светового потока называется фоторезистивным эффектом.
Принцип действия заключается в следующем: между двумя проводящими электродами находится полупроводник (на рисунке изображен красным), когда полупроводник не освещен – его сопротивление велико, вплоть до единиц МОм. Когда эта область освещена её проводимость резко возрастает, а сопротивление соответственно падает.
В качестве полупроводника могут использоваться такие материалы как: сульфид Кадмия, Сульфид Свинца, Селенит Кадмия и другие. От выбора материала при изготовлении фоторезистора зависит его спектральная характеристика. Простыми словами – диапазон цветов (длин волн) при освещении которыми будет корректно изменяться сопротивление элемента. Поэтому выбирая фоторезистор, нужно учитывать в каком спектре он работает. Например, под УФ-чувствительные элементы нужно подбирать те виды излучателей, спектральные характеристики которых подойдут к фоторезисторам. Рисунок, который описывает спектральные характеристики каждого из материалов изображен ниже.
Одним из часто задаваемых вопросов является «Есть ли полярность у фоторезистора?» Ответ – нет. У фоторезисторов нет p-n перехода, поэтому не имеет значения, в каком направлении протекает ток. Проверить фоторезистор можно с помощью мультиметра в режиме измерения сопротивления, измерив сопротивление освещенного и затемненного элемента.
Примерную зависимость сопротивления от освещенности вы можете видеть на графике ниже:
Здесь показано, как изменяется ток при определенном напряжении в зависимости от количества света, где Ф=0 – темнота, а Ф3 – яркий свет. На следующем графике приведено изменение тока при постоянном напряжении, но изменяющейся освещенности:
На третьем графике вы видите зависимость сопротивления от освещенности:
На рисунке ниже вы можете наблюдать как выглядят популярные фоторезисторы производства СССР:
Современные же фоторезисторы, нашедшие широкое распространение в практике самодельщиков, выглядят немного иначе:
Для обозначения элемента обычно используется буквенная маркировка.
Характеристики фоторезисторов
Итак, у фоторезисторов есть основные характеристики, на которые обращаются внимание при выборе:
- Темновое сопротивление. Как понятно из названия — это сопротивление фоторезистора в темноте, то есть при отсутствии светового потока.
- Интегральная фоточувствительность – описывает реакцию элемента, изменение тока через него на изменение светового потока. Измеряется при постоянном напряжении в А/лм (или мА, мкА/лм). Обозначается как S. S=Iф/Ф, где Iф – фототок, а Ф – световой поток.
При этом указывается именно фототок. Это разность между темновым током и током освещенного элемента, то есть той частью, которая возникла из-за эффекта фотопроводимости (то же что и фоторезистивный эффекта).
Примечание: темновое сопротивление конечно же характерно для каждой конкретной модели, например, для ФСК-Г7 – это 5 МОм, а интегральная чувствительность 0,7 А/лм.
Помните, что фоторезисторы обладают определенной инерционностью, то есть его сопротивление изменяется не моментально после облучения световым потоком, а с небольшой задержкой. Этот параметр называется граничная частота. Это частота синусоидального сигнала модулирующего световой поток через элемент, при которой чувствительность элемента снижается в корень из 2 раз (1. (-5)с). Таким образом, использование фоторезистора в схемах, где нужна быстрая реакция ограничено, а часто и неоправданно.
Где используется
Когда мы узнали об устройстве и параметрах фоторезисторов, давайте поговорим о том, для чего он нужен на конкретных примерах. Хоть и применение фотосопротивлений ограничено их быстродействием, от этого область применения меньшей не стала.
- Сумеречные реле. Их еще называют фотореле – это устройства для автоматического включения света в темное время суток. На схеме ниже изображен простейший вариант такой схемы, на аналоговых компонентах и электромеханического реле. Её недостатком является отсутствие гистерезиса и возможное возникновение дребезжание при приграничных величинах освещенности, в результате чего реле будет дребезжать или включаться-отключаться при незначительных колебаниях освещенности.
- Датчики освещенности. С помощью фоторезисторов можно детектировать слабый световой поток. Ниже представлена реализация такого устройства на базе ARDUINO UNO.
- Сигнализации. В таких схемах используются преимущественно элементы, чувствительные к ультрафиолетовому излучению. Чувствительный элемент освещается излучателем, в случае появления препятствия между ними – срабатывает сигнализация или исполнительный механизм. Например, турникет в метро.
- Датчики наличия чего либо. Например, в полиграфической промышленности с помощью фоторезисторов можно контролировать обрыв бумажной ленты или количество листов, подаваемых в печатную машину. Принцип работы подобен тому, что рассмотрен выше. Таким же образом можно считать количество продукции, прошедшей по конвейерной ленте, или её размер (при известной скорости движения).
Мы кратко рассказали о том, что это такое фоторезистор, где он используется и как работает. Практическое использование элемента очень широко, поэтому описать все особенности в пределах одной статьи достаточно сложно. Если у вас возникли вопросы – пишите их в комментариях.
Напоследок рекомендуем просмотреть полезное видео по теме:
Измерение цепи фоторезистора — Rheingold Heavy
[mathjax][/mathjax]
Светозависимый резистор (LDR), фоторезистор, изменяет свое сопротивление в зависимости от количества света, попадающего на его поверхность. Однако мне было любопытно посмотреть, насколько свет или темнота повлияют на этот уровень сопротивления.
Схема для проверки LDR очень проста, как простая простая. На самом деле самая трудная часть — выяснить, как внести разумно стандартизированные изменения в свет, чтобы получить представление о нем. Вы также хотите увидеть, каков уровень освещенности визуально, чтобы вы могли иметь систему отсчета при просмотре чисел позже через выход АЦП.
Вот что я придумал.
Схема представляет собой всего лишь +5 В на один вывод LDR, затем резистор серии 1K, а затем GND.
Базовая схема LDR
Что я собираюсь сделать, так это поместить всю схему в лайтбокс, который я использую, чтобы делать снимки материалов для веб-сайта, а затем измерить падение напряжения на резисторе серии 1K. Сначала я измерю напряжение при окружающем освещении, затем добавлю основной источник света, а затем добавлю четыре световых блока по одному, чтобы увидеть, в чем разница. Световые блоки сделаны из высокотехнологичных бумажных купюр, вырезанных, чтобы поместиться на маленьком держателе, который я использую… который представляет собой старый УФ-фильтр для линз. Я проверил, прежде чем делать фотографии, и наличие фильтра не повлияло на уровень напряжения.
Измерение LDR Тест 01 – Статическая установка
Итак, все готово, мы установили систему внутри светового короба и готовы начать измерения. Помните, что этот оранжевый мультиметр имеет автоматический выбор диапазона, поэтому вам придется внимательно следить за положением десятичной точки.
[идентификатор мастер-слайдера = 11]
Уровень освещенности | Vmeasure | Разница |
---|---|---|
Окружающая среда | 2,17 В | Н/Д |
Первичный | 1,12 В | +1,95 В |
Блоки: 1 | 2,98 В | -1,14 В |
Блоки: 2 | 2,48 В | -0,50 В |
Блоки: 3 | 2,13 В | -0,35 В |
Блоки: 4 | 1,85 В | -0,28 В |
По мере уменьшения количества доступного света сопротивление фоторезистора увеличивается. Из измерений также видно, что отдача от количества блокирования света, которое вы получаете, когда вы помещаете лист бумаги для заметок между светодиодным фонариком и фоторезистором, уменьшается. Я решил повторить тест с большим количеством блоков, поэтому у меня было более четырех точек данных, и вот как в итоге выглядел график, довольно асимптотический, поскольку он приближается к сопротивлению, вызванному любым окружающим освещением.
Вы также ожидаете, что по мере уменьшения освещенности и увеличения сопротивления ток также будет уменьшаться. К счастью, поскольку мы знаем…
- Входное напряжение схемы в целом, Vout моего Arduino, измеренное на уровне 4,87 В
- Падение напряжения на втором резисторе, график выше
- Значение последовательного резистора, измеренное при сопротивлении 987 Ом
… мы можем определить как потребление тока в цепи, так и сопротивление LDR в омах при добавлении каждого блокатора света, благодаря закону Ома и тому факту, что одинаковое потребление тока происходит в каждом узле делителя напряжения (подробнее об этом в следующем посте)!
Сначала мы находим потребляемый ток цепи. Формула, которую вы должны использовать, выглядит следующим образом: \(\mathrm{\frac{V_{meas}}{R_{2}}=I_{схема}}\). Если мы воспользуемся измерением окружающего освещения, приведенным выше, в качестве примера, мы получим:
Во-вторых, мы используем исходное напряжение, 4,87 В от Arduino, и потребляемый ток 2,10 мА, чтобы определить общее сопротивление цепи: \[\large\mathrm{\frac{2,17V}{. 0021A}=2319 Ом}\]
Наконец, мы вычитаем значение последовательного резистора, 987 Ом от общего сопротивления, 2319 Ом, чтобы получить сопротивление LDR в окружающем свете моей лаборатории:
Итоговая таблица, показывающая потребляемый ток и сопротивление фоторезистора на каждом этапе, выглядит следующим образом…
Но на самом деле это грубый метод измерения — изменения в милливольтах, основанные на листах бумаги, набитых перед фонариком в комнате с множеством других световых и теневых загрязнений. Мне пришлось переделать все измерения для второй таблицы, когда я понял, что напряжение для одного измерения было выше, чем для предыдущего, потому что я держал руку рядом с фонариком в первый раз и отбрасывал тень от окружающего источника света.
Вообще говоря, я хочу построить свой собственный оптоизолятор и вместо этого измерять эту штуку. Я думаю, что сделаю это завтра.
Как проверить LDR (найти неисправный LDR)
LDR: Фоторезистор (или фоторезистор, LDR или фоторезистор) — это управляемый светом переменный резистор. Сопротивление фоторезистора уменьшается с увеличением интенсивности падающего света; другими словами, он проявляет фотопроводимость. Фоторезистор может применяться в схемах светочувствительных детекторов, а также в переключающих схемах, активируемых светом и темнотой.
Метод №1:
Необходимые детали: цифровой мультиметр , LDR
Шаг 1: сначала включите цифровой мультиметр и выберите режим цифрового мультиметра.
Шаг 2: , затем подключите все соединения, как показано на рисунке ниже.
Шаг 3: Теперь вы увидите цифровой дисплей мультиметра. это показывает значение сопротивления. значение сопротивления будет меняться от различной интенсивности света.
Шаг 4: Если значение сопротивления изменится от разной интенсивности, LDR будет хорошим состоянием или значение сопротивления не изменится, LDR будет повреждением .
Способ № 2:
Необходимые детали: цифровой мультиметр , LDR, резистор 10 кОм, источник питания постоянного тока 5 В Эта схема представляет собой метод подтяжки резистора. Теперь вы отдадите блок питания. при увеличении источника света напряжение уменьшится и источник света уменьшится напряжение увеличится . если условие возможно, LDR хорошее состояние или LDR повреждение .
Метод № 3:
Требуемые детали: Цифровой мультиметр, LDR, 10K резистор, 5 В DC Power Power
- , 5 В. Эта схема представляет собой метод подтягивания резистора. Теперь вы отдадите блок питания. при увеличении источника света напряжение увеличится и источник света уменьшится напряжение уменьшится . если условие возможно, LDR хорошее состояние или LDR повреждение .
Метод № 4:
Необходимые детали: LDR, резистор 10 кОм (3), источник питания 5 В постоянного тока, резистор 100 Ом (2), зеленый светодиод, красный светодиод, транзистор PNP 9, транзистор NPN03
- Сначала подключите все соединения, как показано на изображении выше. Теперь вы отдадите блок питания. при увеличении источника света Загорится зеленый светодиод и источник света уменьшится Загорится красный светодиод . если условие возможно, LDR хорошее состояние или LDR повреждение .
Метод № 5:
Необходимые детали: LDR, резистор 10 кОм (3), источник питания 5 В пост.
Добавить комментарий
