Как происходит возбуждение генератора

Генератор – это не просто какой-нибудь узел. По сути, он является электрической машиной, преобразующей мехэнергию в ток. Генератор обеспечивает автомашину подзарядкой, без которой та сможет продержаться в движении не больше 1-2 часов за счет аккумулятора. Узнайте, как происходит возбуждение генератора в автомобиле.

Как происходит возбуждение в гене

Содержание

• 1 Как происходит возбуждение в гене
• 2 Что такое СВ и АРВ
• 3 Разновидности СВ
• 4 Проверка возбуждения

Электроэнергия или электрическая сила в генераторе возникает тогда, когда сквозь магнитный поток внутри перемещается проводник. Ток возникает также и в том случае, когда перемещается магнит, а проводник остается неподвижным.

Без теоретических объяснений и выводов, можно представить себе возбуждение гена так:

• На обмотку гена подается электричество с АКБ. Электрический ток первыми принимают щетки и медные кольца.
• Реле отсечки – специальная штука, которая не дает аккумулятору разрядиться при остановке генератора. Когда водитель включает зажигание, то напряжение поступает на реле отсечки, оно притягивает внутренние элементы генератора, тем самым, замыкаются контакты. Получается, что реле в этом случае – эффективный переходник, соединяющий обмотку гена с аккумулятором.
• На приборной панели в салоне автомобиля предусмотрена лампочка. Она дает понять водителю, когда начинается зарядка геном АКБ. Когда включается зажигание, она горит до тех пор, пока напряжение идет с аккумулятора и гаснет, когда процесс энергополучения идет обратно.

Что такое СВ и АРВ

Система возбуждения гена – это комплекс различных устройств, включающих: возбудитель, АРВ, СГП, УБФВ, устройство развозбуждения, а также дополнительные тесто-измерители.

Система возбуждения

АРВ – это не что иное, как регулятор, функционирующий полностью на автомате. СГП – средство, которое гасит магнитное поле. УБФВ – устройство, благодаря которому осуществляется быстрая форсировка возбуждения.

Сам возбудитель является источником питания (ИП) обмотки постоянным напряжением. В данном случае ИП может быть сам ген совместно с полупроводниками и выпрямительным блоком (диодным мостом).

АРВ применяются в синхронном гене. Здесь они выполняют функцию повышения физической стабильности генерирующего устройства. Принято классифицировать АРВ на устройства с пропорциональным шагом и сильным шагом. Одни способны изменять токоэнергию по несоответствию статорного напряжения, а вторые – реагируют в более широком смысле этого слова.

Когда ток снижается, к примеру, при замыкании, предусмотрена форсировка. Она подразумевает скорое увеличение возбуждения, что влияет на остановку спадов напряжения и сохраняет устойчивость.

Корректировка и ускорение значительно повышают надежность функционирования реле.

Когда происходит отключение генератора, что тоже может вызываться внутренними замыканиями, агрегат следует развозбудить. Для этого достаточно погасить магнитполе, что даст возможность уменьшить размеры повреждения статорной обмотки.

Погасить магнитполе – это, значит, быстрое уменьшить магнитпоток возбуждения гена до величины, близкой к 0. Одновременно с этим уменьшается ЭДС агрегата.

Как погасить магнитное поле

Гашение магнитполя осуществляется с помощью АГП – особых устройств-автоматов, действующих от реле. Именно они помогают активировать сопротивление.

В генерирующих устройствах, функционирующих по принципу тиристорвозбуждения, снижение магнитполя осуществляется методом переключения основных вентилей в инверторный порядок. Тем самым, сэкономленная в обмотке энергия, передастся возбудителю или диодному мосту.

Характеризуется СВ номинальным напряжением (НТ), но оно может быть разным.

• 100 или 600 В, если речь идет о возбуждении на выводах обмотки.
• 100 или 8000 А, если речь идет о НТ, находящимся непосредственно в обмотке, и соответствует нормальной, стандартной работе генератора.

Следует знать, что НТ возбудителя должен составлять доли процентов от НТ генератора. Как правило, считают значения в 0,2-0,6 процентов от номинальной мощности гена.

Что касается быстродействия возбудителя, то оно зависит от скорости нарастания силы тока на обмотке индуктора (ротора).

СВ (система возбуждения) обязана рассчитываться в зависимости от работы АРВ. Другими словами, без АРВ работа допускается, но только на время, нужное для ремонта или замены. В остальных случаях использование АРВ обязательно.

Примечание. Если СВ, все же, функционирует без АРВ, то нужно обеспечить дополнительную систему защиты. Это РДУ и другие средства, способные обеспечить развозбуждение и автогашение генераторного поля.

СВ обязана обеспечивать ток в продолжительном режиме, превышая НТ генератора не менее чем на 10 процентов.

Бесконтактная система возбуждения

СВ также бывает полупроводниковой. В этом случае она должна иметь РВС (режим внутреннего сохранения).

Важно, чтобы защитные устройства, обеспечивающие стабильность во время перенапряжений, были многократного действия.

Состав системы возбуждения	Что обеспечивает система возбуждения
трансформатор выпрямительный	начальное возбуждение
трансформатор последовательный вольтодобавочный	холостой ход
тиристорный преобразователь (ТВ 8-2000/) 050- 1У4)	включение в сеть методом точной синхронизации в нормальных режимах и самосинхронизации в аварийных режимах
система охлаждения преобразователя	работу ГГ в энергосистеме с нагрузками от холостого хода до номинальной и перегрузками
агрегат начального возбуждения (АН В-2)	недовозбуждение в пределах устойчивой работы генератора
автоматический регулятор возбуждения (АУ1Г типа АРВ-СД)	форсировку возбуждения по току и напряжению
панель гашения поля	эффективное гашение поля
релейные панели	развозбуждение при нормальных остановках агрегата

Разновидности СВ

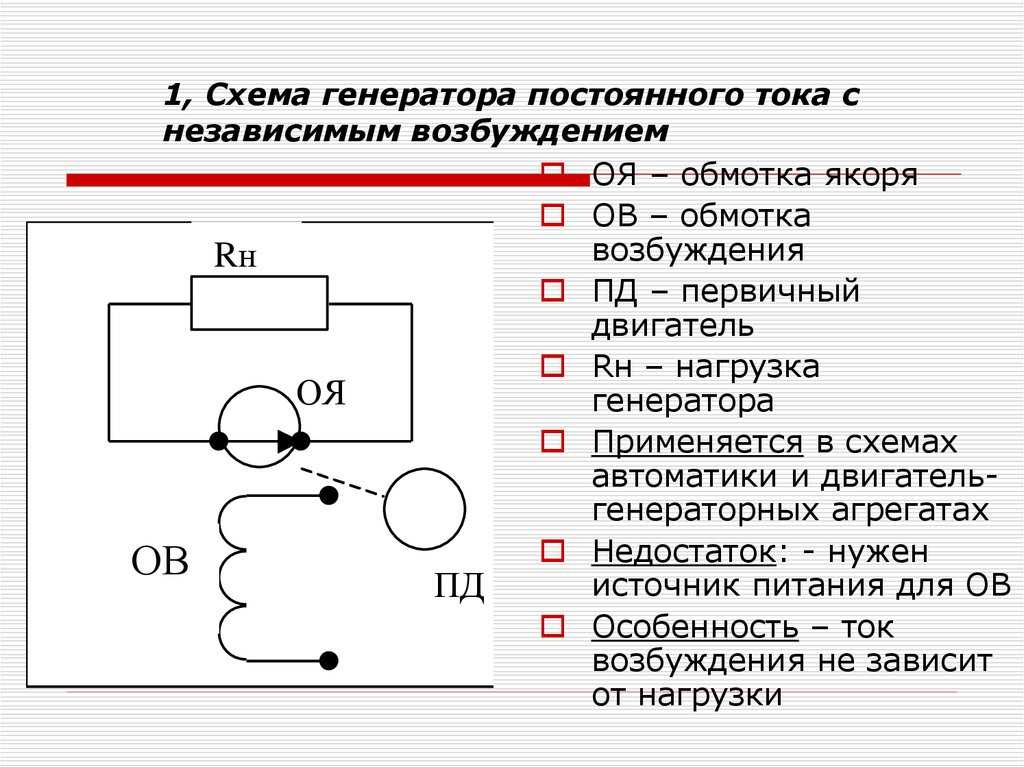

СВ принято делить на 2 группы. Они классифицируются в зависимости от способа возбуждения. Различают СВ независимого типа (СВНТ) и зависимого (СВЗТ).

К СВНТ относят все возбудители, которые сопряжены с генераторным валом. По сути, они способны вырабатывать напряжение в независимом режиме.

За группу СВЗТ принимают возбудители, схватывающие вольтаж прямиком с концов основного генератора. Ток поступает через трансформаторы особого типа.

Тиристорная система возбуждения

Более выгодно смотрятся СВНТ, так как в них выработка тока не зависит от электроцепи.

Интересный момент. На генах со слабой мощностью в качестве возбудителя применяются отдельные, независимые генераторы, способные вырабатывать ток. Они соединяется с валом основного гена (синхронного).

Другие преимущества СВНТ:

• Высокий процент быстродействия;
• Высокая скорость нарастания тока;
• Возможность замены тиристоров, вышедших из строя, без остановки генератора.

Однако СВНТ имеют и недостатки, связанные с самим устройством возбудителя. К примеру, если быстрота повышения возбуждения не слишком высока.

Кроме того:

• Слабыми в СВНТ выглядят контакты скользящего типа, так как напряжение к ним подводится через щетки.

Сегодня наиболее востребованы СВ с полупроводниковыми диодными мостами. Они построены по 3-фазной схеме, в них задействуется минимальное количество выстроенных по порядку тиристоров.

Что касается схем диодного моста, то они бывают 1-групповыми и 2-групповыми. Один выпрямитель внедрен в первом случае, два – во втором.

Токоподавателем в СВНТ является синхронный ген, нашедший место между индуктором и верхним кронштейном основного генератора.

Устройство синхронного генератора

СВЗТ менее надежна, чем первая система, так как работа возбудителя здесь полностью зависимая. Другими словами, возбудитель в этом случае будет работать только в том случае, если получит ток от сети. А в сети, как правило, часто возникают замыкания, нарушающие стабильное функционирование СВ. Получается лишняя нагрузка на СВЗТ, которая должна обеспечивать форсировку напряжения в обмотке.

Но СВЗТ в некоторых случаях имеют плюсы перед самостийными системами. Они выражаются простотой схемы. Недостатком же выступает, как и говорилось, непостоянство работы, что более всего заметно в высокомощных машинах.

По мнению экспертов, если подразумевается длительность ремонта, то лучше зарекомендуют себя СВЗТ.

Проверка возбуждения

Основными симптомами, которые доказывают неработоспособность СВ на генераторе, являются показатели внешних характеристик. Говоря иначе, если напряжение через выводы генератора не поступает, то агрегат должен самовозбуждаться по принципу. Если такого не происходит, налицо проблема.

Хорошо заметна работа генератора на дизельных агрегатах. Они получают меньшую, чем обычно дозу топлива, как только генератор развивает небольшую мощность. Таким образом, дизельная установка остается недогруженной.

Проверка системы возбуждения

Ясно, что при уменьшении подачи топлива в цилиндры, снизится и скорость движения. По ней (скорости) можно будет определить снижение напряжения генератора, следовательно, и его возбуждение.

Если в генераторе увеличивается произведение напряжения, то не должно увеличиваться магнитное насыщение СВ, иначе прочность изоляции электромашины не выдержит. Ограниченным в некоторых значениях можно назвать также генераторный ток, который в случае увеличения приведет к перегоранию обмотки якоря.

Разберемся как возбудит генератор напрямую без аккумулятора

Многих автомобилистов интересует, как можно возбудить генератор напрямую, без использования аккумулятора. Это нужно тем, кто часто ездит на большие расстояния, а автомобиль без зарядки АКБ от генератора проработает не дольше пары часов. Ниже рассмотрим, как это сделать.

Содержание

1. Немного об эффекте возбуждения
2. Схема генератора
3. Как возбудить генератор
4. Основные неисправности генератора
5. Как проверить генератор при помощи лампочки и мультиметра
6. Вывод

Немного об эффекте возбуждения

Напряжение, формируемое генератором при разных оборотах работы мотора, регулируется обмотками возбуждения. Сила тока поддерживается на постоянном напряжении в пределах 13.8-14.2 В. Для обеспечения питанием всех систем автомобиля, в нем предусмотрен регулятор напряжения (РН). Устройство размещается внутри генератора и встречается как в отечественном автопроме, так и на машинах зарубежного производства. В народе его называют шоколадкой либо таблеткой.

Генератор соединяется с аккумуляторной батареей плюсовым выводом «30» (часто встречается название «плюс», «В» или «ВАТ»). Зажим с отрицательным потенциалом обозначается как «31» (встречается название «D» и «В-»). Контакт от «шоколадки», который используется для подачи напряжения от сети автомобиля после включения зажигания, обозначается как вывод «15» («S»). Контакт для подачи питания на индикатор зарядки отмечается как «61» («D+»).

Прекращение подзарядки аккумулятора от генератора, в большинстве случаев, указывает на выход из строя «таблетки». Но не стоит расстраиваться, ведь в таком случае можно подать напряжение на обмотки возбуждения и добраться до ближайшего магазина либо автосервиса. Итак, чтобы не разрядить батарею в ноль, потребуется отсоединить «таблетку», а после возбудить генератор.

Схема генератора

Чтобы суметь в нужный момент возбудить генератор, без применения аккумулятора, следует внимательно изучить схему и принцип действия разных модификаций агрегатов. Важным моментом является понимание того, для чего он нужен вообще и какие именно функции выполняет.

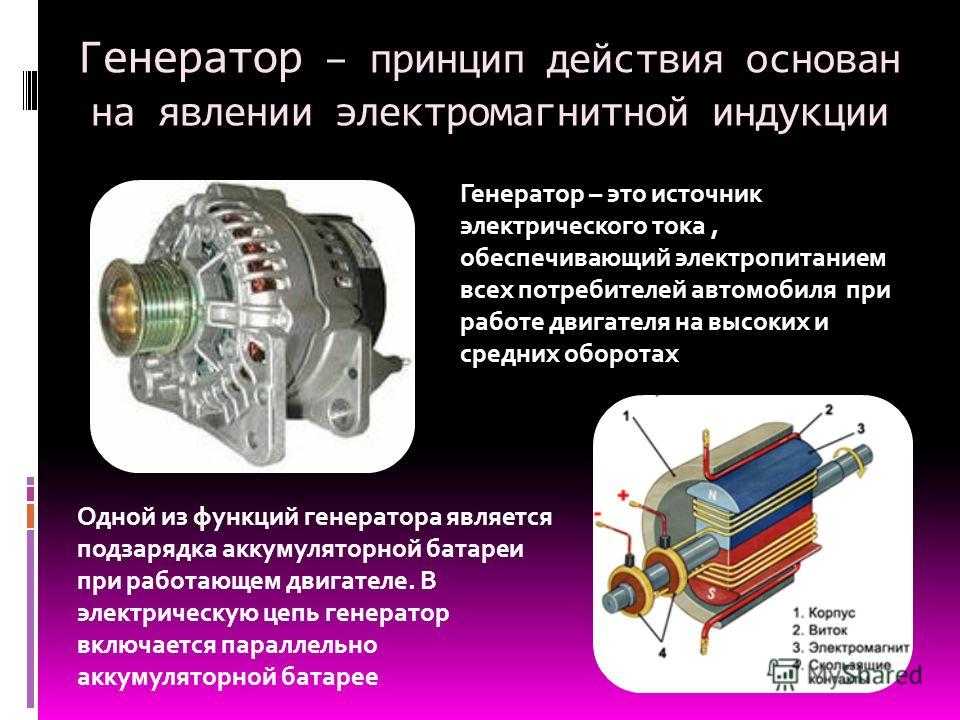

Говоря простым языком генератор – это устройство, которое служит для преобразования механической энергии в электрическую. Он обеспечивает питанием все потребители электрического тока в автомобиле и подзаряжает АКБ во время работы двигателя. Размещается он в передней части мотора, а работает за счет кривошипного вала. На «гибридах» генератор используется как стартер. Однако такая схема иногда встречается и на авто с двигателем внутреннего сгорания, имеющих систему «стоп-старт».

Исходя из этого можно сделать вывод, что генераторы бывают двух типов, отличающихся по конструкции. Главное их различие заключается в том, как располагается выпрямительный блок, приводной шкив и вентилятор. Помимо этого, генераторы имеющие разную схему, отличаются и габаритными размерами. Основные параметры, независимо от типа, остаются одинаковыми – все они имеют в конструкции ротор (индуктор), статор и т.д.

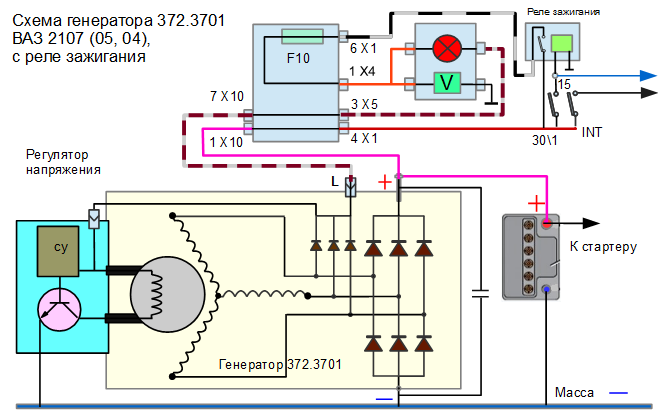

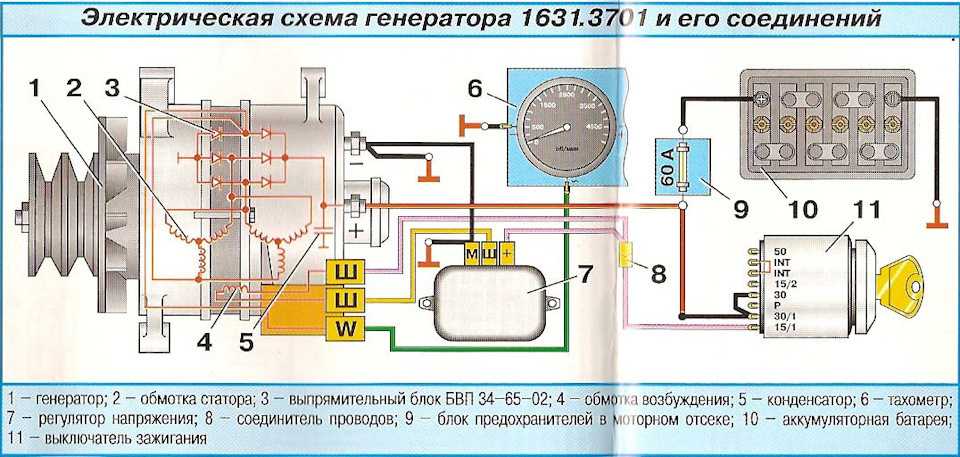

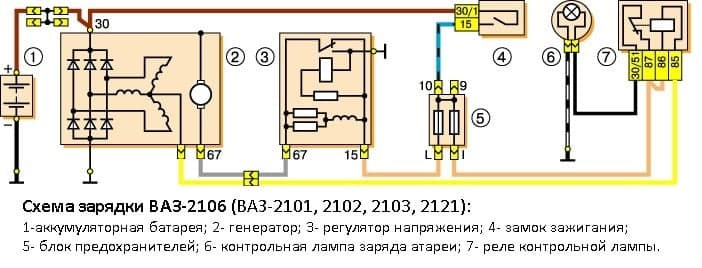

Ниже приведена схема генератора отечественного производства. Встречается он практически на всех моделях авто нашего производства.

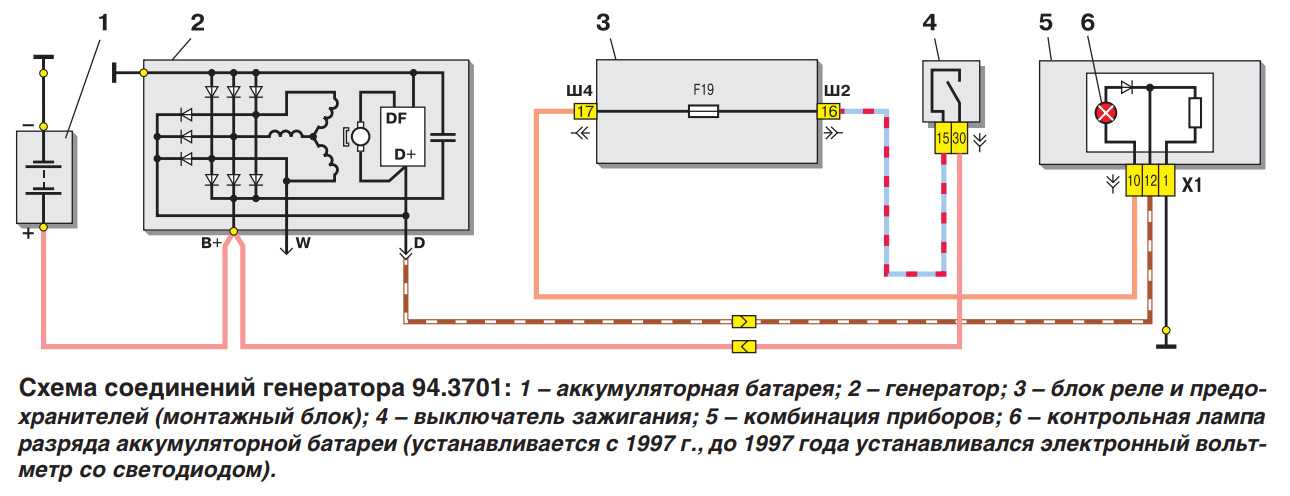

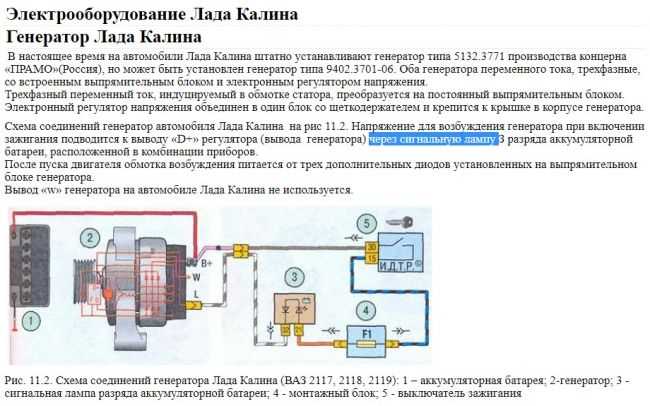

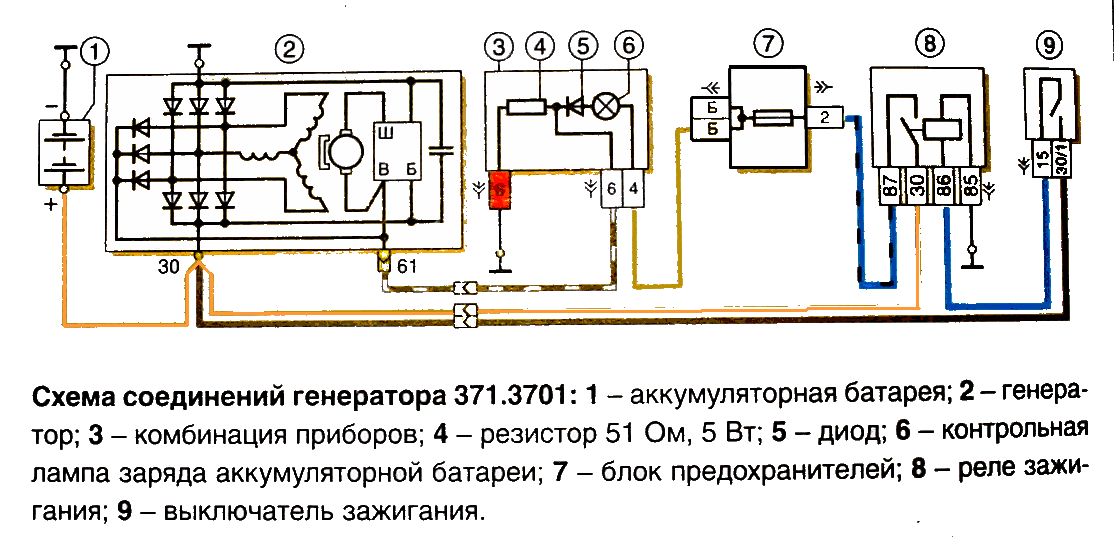

А это более современная схема, часто встречается на ВАЗ от «восьмерки» и выше.

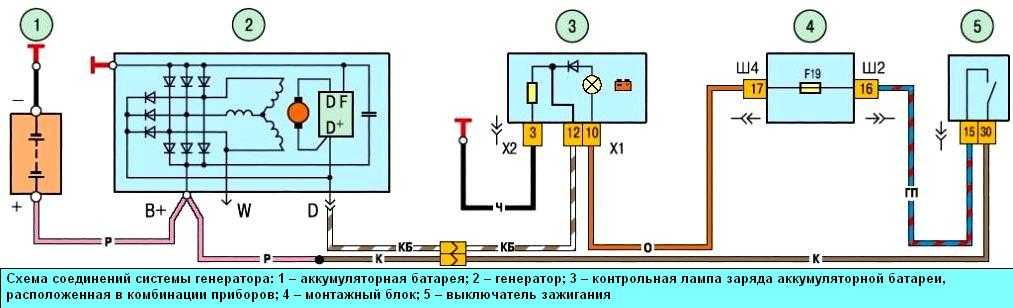

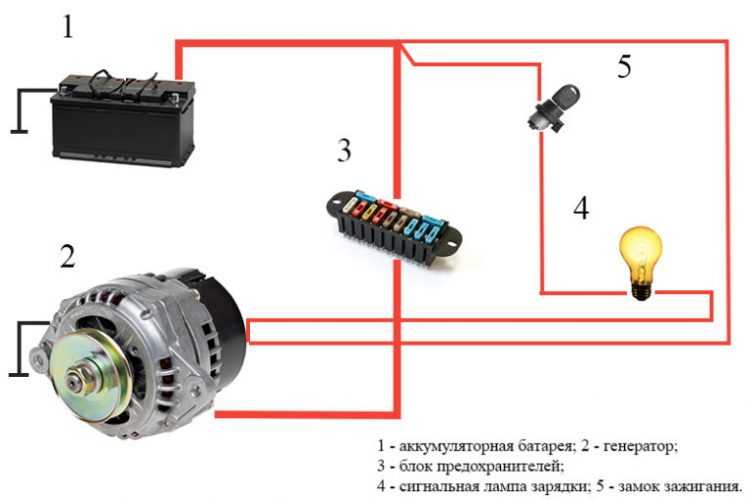

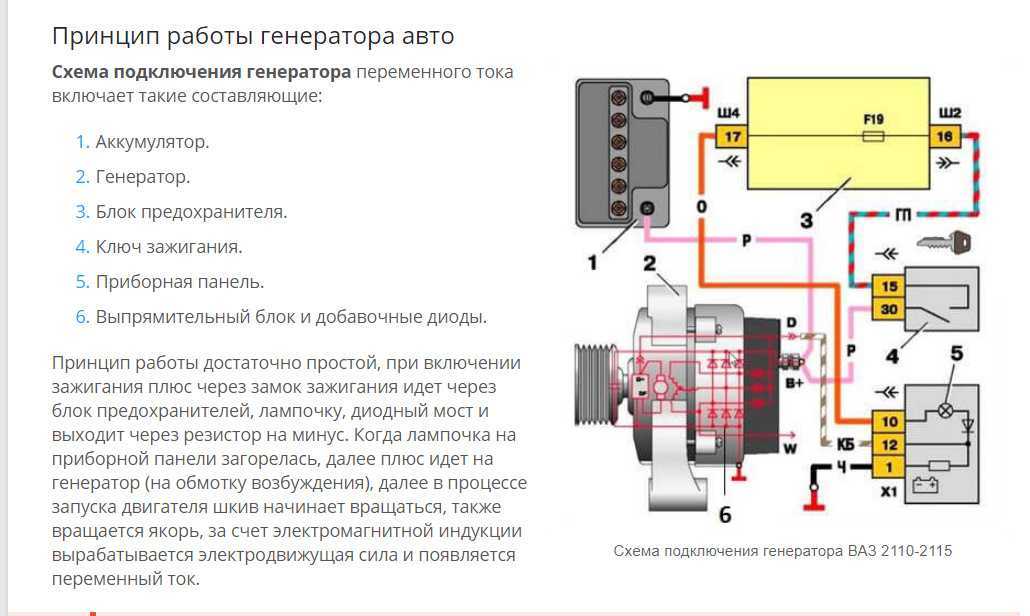

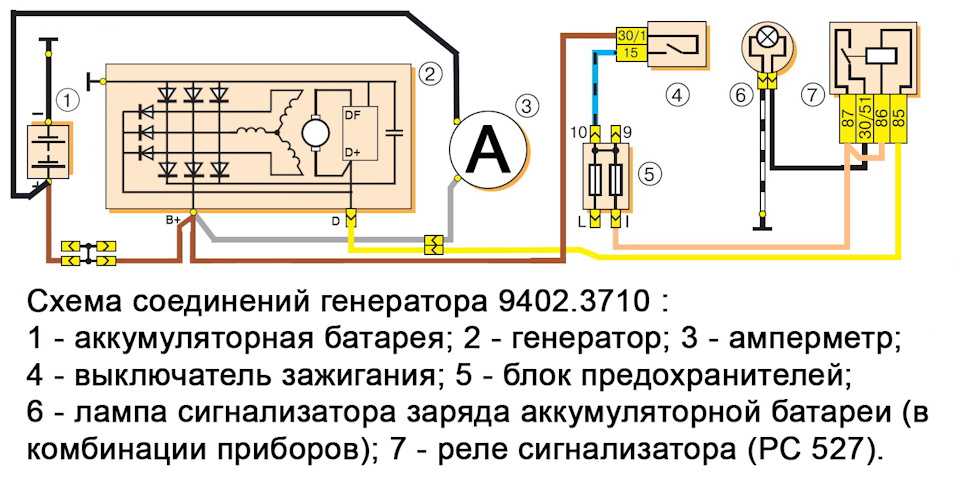

Теперь рассмотрим схему подключения генератора и как он работает.

Основная задача, которую выполняет ротор генератора – создает магнитополе. В этих целях вал имеет обмотку возбудителя (или ВО). Он располагается на выступах «плюсовых» половинок. На валу тоже имеется контактная группа, которая состоит из двух медных ободков. По ним проходит напряжение на обмотку возбуждения, для этого они припаиваются к контактам ВО.

Важно! Иногда встречаются кольца из других металлов, например латунь либо сталь.

Помимо этого, на вал устанавливаются и крыльчатка вентилятора. Там же крепится и приводной шкив (ВПД). Еще одним важным узлом ротора является подшипник.

Относительно функций статора – он преобразовывает постоянное напряжение в переменное и состоит из металлического сердечника набранного из пластинок и обмотки. Статор имеет 46 специальных пазов, в которые укладывается обмотка. Он позволяет разместить в себе три обмотки, благодаря чему можно получить трехфазное соединение.

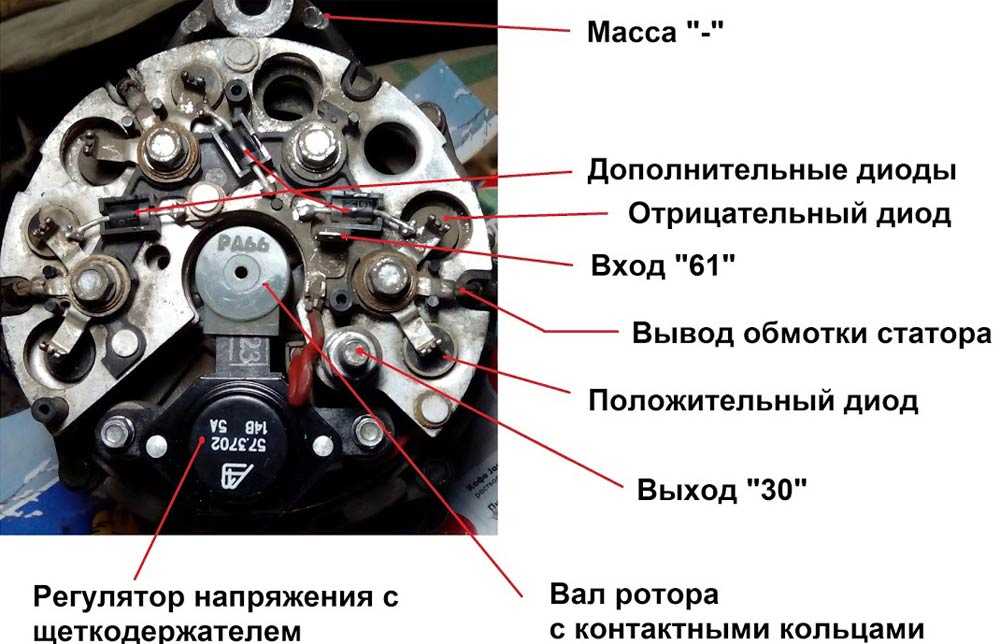

Выпрямительный блок служит для преобразования тока, который производится генератором из переменного в постоянный для последующей подачи его на потребители. Блок состоит из шести полупроводниковых диодов, на каждую фазу по два – плюс и минус генератора.

Щетки нужны для передачи вырабатываемого тока на кольца возбудителя. Состоят они из графитового элемента, щеточек, пружин для удержания и поджима. На современных генераторах этот узел совмещен с регулятором в единое целое.

«Шоколадка» необходима для поддержания токов генератора в заданных значениях. Сегодня можно встретить электронные либо гибридные регуляторы. В гибридном исполнении в схеме имеются радиодетали и электроприборы. В электронных – части выполнены при помощи технологий ТМТ.

Привод генератора работает благодаря вращениям ременной передачи. Это придает такую же скорость вращения и индуктору, что и требуется для его нормальной работы.

Отсюда в большинстве моделей генераторов обмотка возбуждения подключена отдельной группой, которая состоит из двух полупроводниковых диодов. Диодная схема чаще называется выпрямителем, и препятствует перетеканию тока из аккумулятора обратно по цепи в генератор при стоячем двигателе.

Стоит знать. При соединении обмотки схемой «звездочка» на нулевой вывод устанавливается два дополнительных силовых диода, это позволяет повысить мощность генератора на 15 %. Выпрямительный блок устанавливается на генератор с помощью припайки либо фиксируется механическим способом.

Регулятор является крайне важной деталью в схеме генератора, он отвечает за стабилизацию напряжения при изменениях частоты вращения кривошипного вала. Этот процесс полностью автоматический и проходит путем воздействия на обмотку возбуждения. То есть регулятор отвечает за частоту напряжения и длительность импульсов.

Интересно. Регулятор изменяет силу тока, которая подается на аккумулятор благодаря термокомпенсации напряжения. Проще говоря, чем теплее, тем меньше тока поступает на АКБ.

Как возбудить генератор

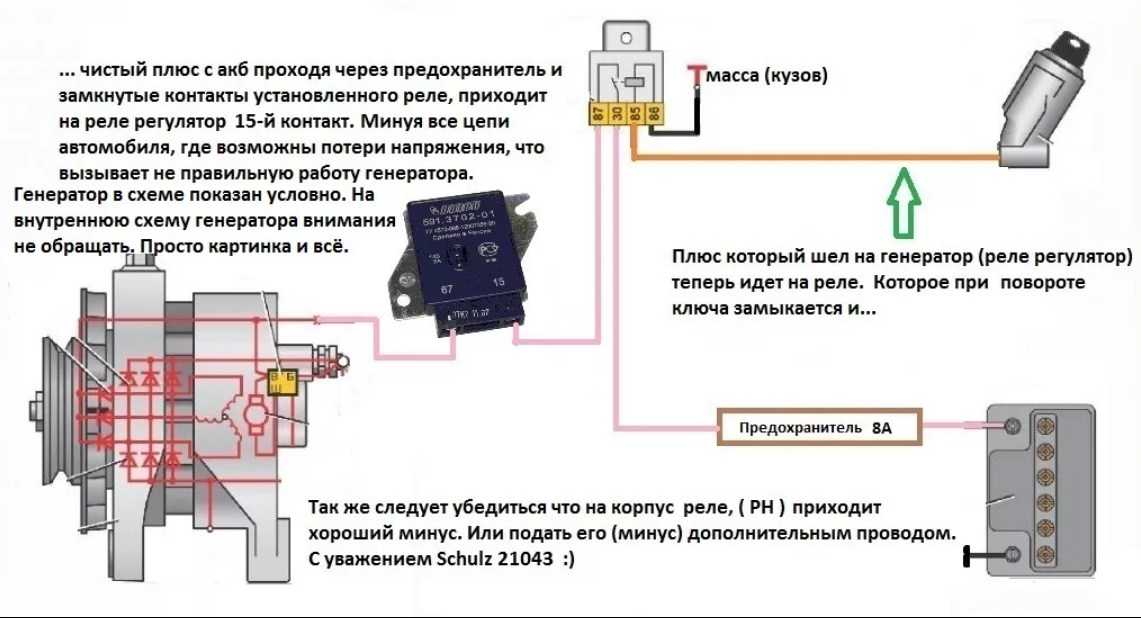

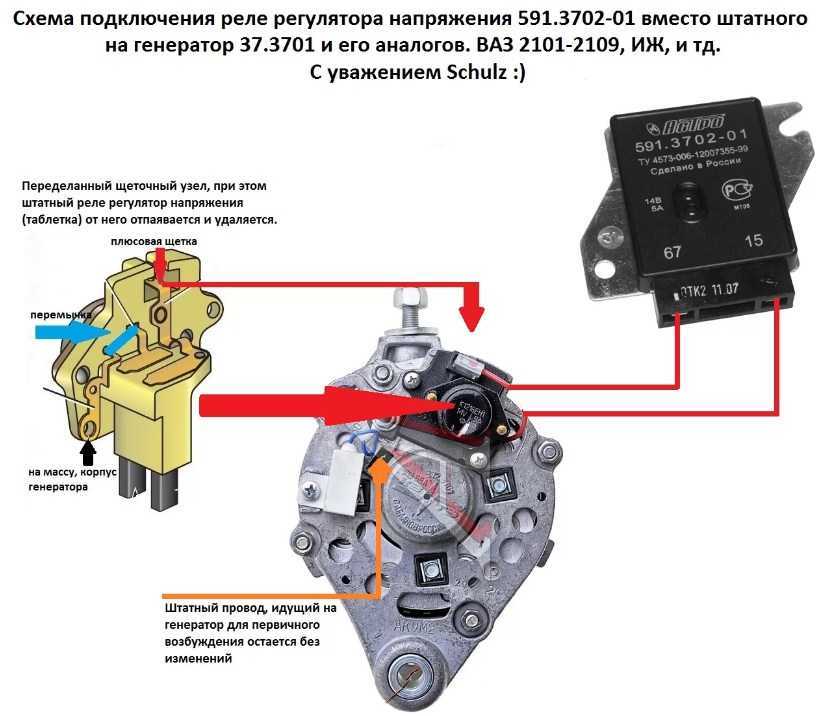

Что же потребуется для возбуждения генератора. Как упоминалось ранее следует первым делом снять «шоколадку», так как причина поломки кроется в ней. Затем соединяются плюсовые контакты на обоих устройствах, а минусовые в регуляторе разрезается и соединяется с «массой» щеток.

На клемме «30» генератора заизолировать провод. К выводной цепи «15» подключить индикатор не менее 15 Ватт. Это относится к генераторам серии Г222. На других моделях агрегатов возбуждение проводится способом подключения к выводу «В».

Схема самовозбуждения генератора.



На схеме отмечены диоды, которые бывают только на современных типах генераторов, на более ранних версиях их нет. Правильнее сказать, что схема в которой нет этих диодов – классическая, с ними – более новая.

У некоторых моделей генераторов якоря имеют в конструкции щетки. Их тоже нужно снять, а таблетку высверлить. Один из контактов подключается к плюсу якоря через диод, второй – к минусу.

Ток начинает поступать не сразу, а только после набора определенного числа оборотов. Исходя из показаний тахометра можно определить, что подача пойдет только после 4 тыс. оборотов в минуту. То есть разгоняем двигатель до 4 000 появляется напряжение, сбрасываем обороты до 1 000 напряжение пропадет. Это и есть принцип выработки тока при самовозбуждении.

Некоторые марки авто имеют малооборотистую силовую установку. В таком случае для увеличения начально скорости вращения придется что-то проделать со шкивом. На обычных моторах проблем возникнуть не должно.

Разбираем далее. Важно знать, что на выходе генератора мы получим не 12 В. При отсутствии регулятора (таблетки) агрегат выдаст все, что сможет в зависимости от оборотов, временами даже до 30 В. Например, при старте этот показатель подпрыгивает до 36 В. Увидеть это можно, подключив лампу под соответствующее напряжение на вывода генератора. А после, постепенно падает до 20 вольт.

Конечно, схему можно и доработать. Например, путем добавления конденсатора на плюсовый провод идущий к якорю. Это нужно для того, чтобы при снижении числа оборотов мотора не падало напряжение. Качественный конденсатор также будет не лишним на выходе, это обеспечит сглаживание первого скачка напряжения и регулирование последующих спадов.

Собирая такую схему стоит помнить о выдаче большого напряжения. Оно значительно выше нормальных 12 В, поэтому существует опасность спалить лампочку, ЭБУ и другую электронику автомобиля.

Помните! При работе от самовозбуждения генератор будет передавать всю выделяемую электроэнергию, которую сможет выработать, а это может вызвать сильный перегрев и самого агрегата. Небольшая перегрузка и можно идти за новым агрегатом. Соответственно применять такой способ рекомендуется только в случае крайней необходимости.

Основные неисправности генератора

Рассмотрим наиболее распространенные неисправности, характерные для автомобильного генератора:

1. Обрывы электроцепей, короткие замыкания и другие повреждения. Чтобы диагностировать такой дефект, необходимо проверить силу тока и показатель напряжения на выходных контактах агрегата. Исходя из полученной информации принимается решение о дальнейших действиях.
2. Также автомобилисты часто встречаются с такой неисправностью, как чрезмерно изношенные графитовые щетки, регулятор напряжения либо диодный мост. Любую изношенную и вышедшую из строя деталь следует заменить на новую. Что касается регулятора, то как упоминалось выше, он обеспечивает оптимальную подзарядку автомобильного аккумулятора исходя из температуры в моторном отсеке. Другими словами, устройство в автоматическом режиме определяет нужное напряжение для батареи в данных условиях. В некоторых моделях генераторов встречается ручное переключение режимов в зависимости от времени года. В таком случае низкие температуры не окажут негативного влияния на работу устройства. О выходе из строя реле, просигнализируют перепады напряжения в системе – это может быть слабый свет фар во время езды, которые загораются ярче при увеличении оборотов двигателя.
3. Неисправные подшипники. В случае поломки этого элемента появятся посторонние повышенные шумы, хотя такой же симптом наблюдается и при плохой смазке узла.
4. Шумы и вой. В случае обнаружения таких признаков, необходимо провести проверку сепараторных элементов, дорожек качения, контактные кольца на наличие проворотов. Такие симптомы также могут говорить и о возможном возникновении межвиткового замыкания обмотки статорного элемента либо тягового реле. В любом случае при выявлении посторонних шумов во время работы генератора рекомендуется провести тщательную диагностику состояния контактов.
5. Рабочая температура генератора иногда может достигать 90 С, однако в случае явного перегрева, необходимо немедленно проверить работоспособность диодного моста. Помимо этого, следует определить не перегружена ли бортовая сеть автомобиля дополнительными приборами и сторонними устройствами. В случае критического повышения температур первым делом потемнеет изоляция обмотки статора, в худшем случае она может даже расплавиться.
6. Сильный износ ремня генератора. При чрезмерном износе ремень агрегата может попросту порваться, что ведет к его неправильной работе в целом. То есть в таком случае на все потребители будет расходоваться электроэнергия из аккумуляторной батареи авто. В случае обрыва ремня генератор перестает выполнять свои функции, а значит у водителя есть совсем немного времени, чтобы доехать до ближайшего автосервиса или СТО. На такой дефект могут указать перепады напряжения в бортовой сети машины. В таком случае следует проверить ремень на целостность, внимательно осмотреть его поверхность на наличие трещит, надрывав, расслоений и других механических повреждений. В случае их обнаружения его рекомендуется заменить сразу.

При обнаружении любого дефекта лучше сразу заняться его устранением самостоятельно либо обратиться в автосервис. В противном случае вы рискуете наткнуться на более дорогостоящий ремонт.

Как проверить генератор при помощи лампочки и мультиметра

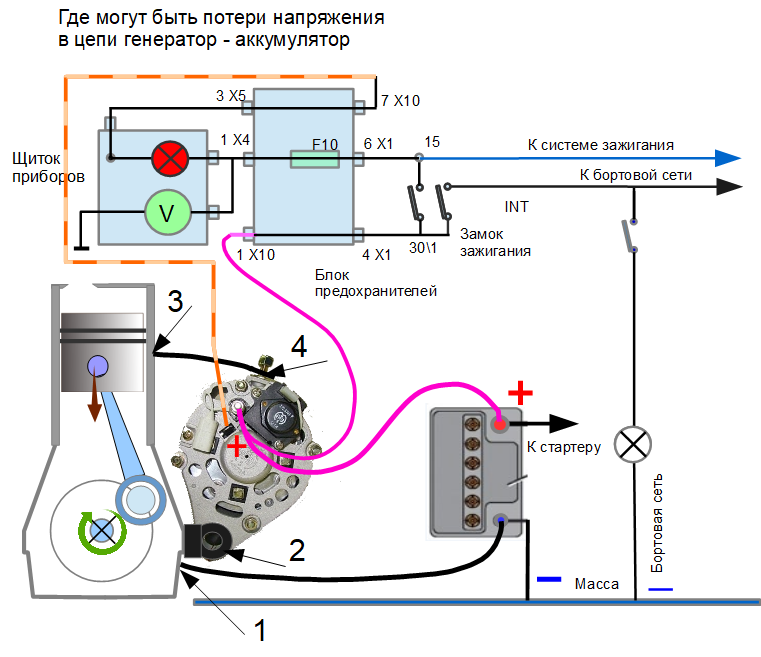

Проверка работоспособности генератора возможна несколькими способами, для этого потребуется применять определенные методы – это может быть замер тока отдачи генератора, падения напряжения на проводах, соединяющих токовый вывод генератора с аккумулятором либо проверка регулируемого напряжения.

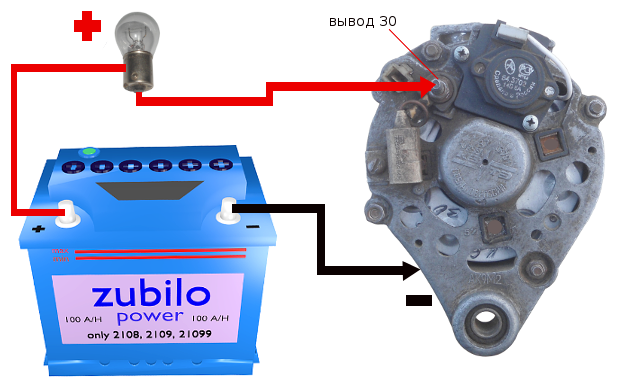

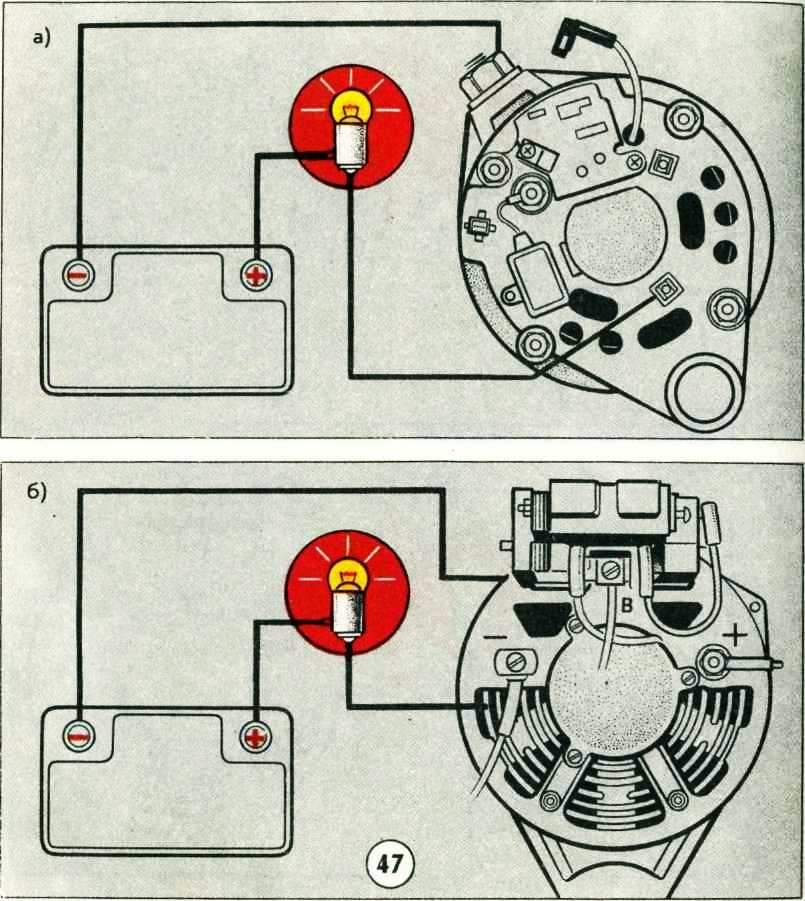

Для диагностики понадобится мультиметр, аккумуляторная батарея и лампочка с припаянными на ее контакты проводами, провода для соединения генератора с аккумулятором, а также можно взять дрель с определенной головкой – она возможно понадобится для прокрутки ротора через гайку шкива.

Схема подключения выглядит следующим образом: выходная клемма «B+» и ротор D+. Лампа врезается между выходом генератора и контактом D+. Затем силовыми проводами соединяются «минус» на аккумуляторе с массой генератора. «Плюс» от АКБ соответственно с плюсом генератора и выводом B+. Конструкция надежно закрепляется в тисках и подключается.

Мультиметр переводится в режим измерения постоянного напряжения, один щуп подключается к «плюсу» аккумулятора, а второй к «минусу». Если все исправно, то загорится лампа, а напряжение должно быть 12.4 вольта.

Затем, при помощи дрели крутиться генератор. В этот момент лампа должна погаснуть, а напряжение вырасти до 14.9 В. Затем добавляется нагрузка – для этой цели можно использовать галогенную лампочку Н4. Он также вешается на клеммы АКБ, после чего должна загореться.

Далее опять дрелью проворачивается генератор. Вольтметр должен фиксировать напряжение уже 13.9 вольт. Без дрели аккумулятор должен выдавать напряжение примерно 12.2 вольта. Если этого не происходит или показания сильно отличаются, значит генератор неисправен.

Вывод

Возбудить генератор без использования аккумулятора не так сложно, главное соблюдать последовательность и правильность действий. Не забывайте, что с отключенным регулятором агрегат выдает большее напряжение, поэтому не стоит давать большие обороты иначе можно сжечь бортовую электронику. Применяйте метод в случае крайней необходимости.
