Как проверить резистор на работоспособность мультиметром

Резистор или постоянное сопротивление – это одновременно самый простой и распространённый элемент в электрических схемах, его устанавливают во всех устройствах. Но, несмотря на свою простоту, при нарушении режимов работы или тепловых условий он может сгореть. Отсюда возникает вопрос, как проверить резистор на работоспособность мультиметром. Технология проверки исправности в домашних условиях будет изложена в этой статье.

• Алгоритм поиска неисправности
• Визуальный осмотр
• Проверка резистора на обрыв
• Проверка короткого замыкания
• Определяем номинал резистора
• Как проверить переменный резистор и потенциометр

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы. Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

1. Обрыв.
2. Короткое замыкание.
3. Несоответствие номиналу.

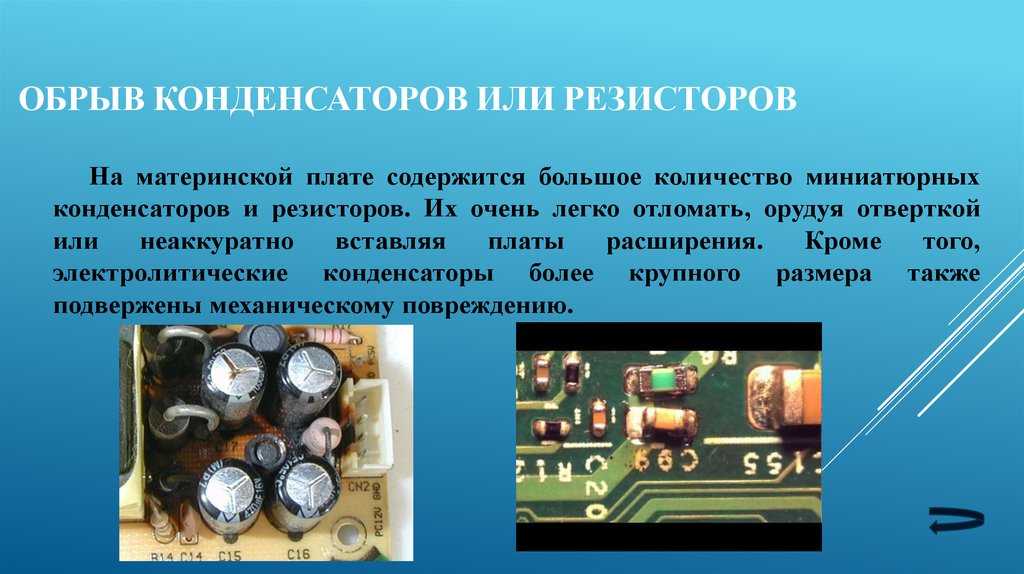

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Проверка резистора на обрыв

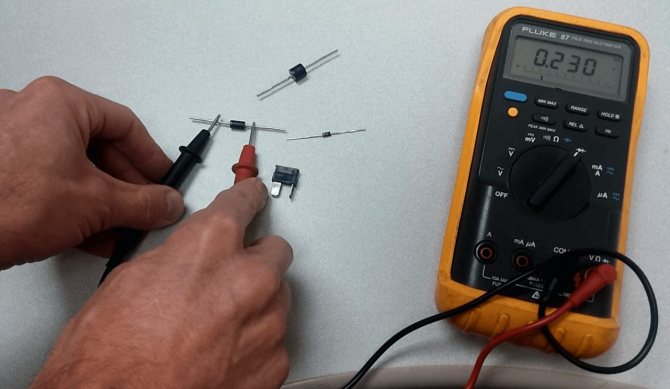

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв.

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т. к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

1. Измерить омметром, прозвонкой или другим прибором участок цепи.
2. Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
3. Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
4. Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
5. Проверить результаты работы на наличие КЗ.

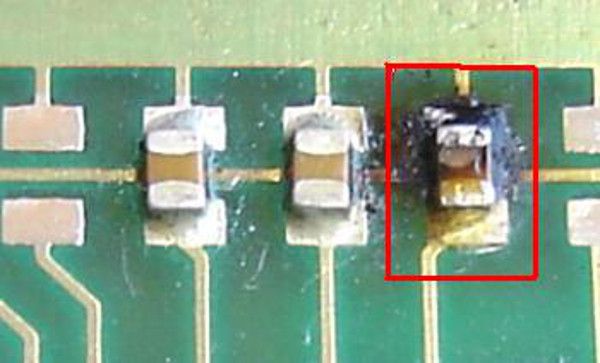

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Определяем номинал резистора

У советских сопротивлений номинал был указан буквенно-цифровым способом. У современных выводных резисторах номинал зашифрован цветовыми полосами. Чтобы заменить сопротивление после проверки на исправность, нужно расшифровать маркировку сгоревшего.

Для определения маркировки по цветным полоскам есть масса бесплатных приложений на андроид. Раньше использовались таблицы и специальные приспособления.

Можно сделать вот такую шпаргалку для проверки:

Вырезаете цветные круги, прокалываете их по центру и соединяете, самый большой назад, маленький – спереди. Совмещая круги, вы определяете сопротивление элемента.

Кстати на современных керамических резисторах тоже используется явная маркировка с указанием сопротивления и мощности элемента.

Если вести речь об SMD элементах – здесь всё достаточно просто. Допустим маркировка «123»:

12 * 10³ = 12000 Ом = 12 кОм

Встречаются и другие маркировки из 1, 2, 3 и 4 символов.

Если деталь сгорела так, что маркировку вообще не видно, стоит попробовать потереть её пальцем или ластиком, если это не помогло – у нас есть три варианта:

1. Искать на схеме электрической принципиальной.
2. В некоторых схемах есть несколько одинаковых цепей, в таком случае можно проверить номинал детали на соседнем каскаде. Пример: подтягивающие резисторы на кнопках у микроконтроллеров, ограничительные сопротивления индикаторов.
3. Замерить сопротивление уцелевшего участка.

О первых двух способах добавить нечего, давайте узнаем, как проверить сопротивление сгоревшего резистора.

Начнем с того, что нужно очистить покрытие детали. После этого включите на мультиметре режим измерения сопротивления, он обычно подписан «Ohm» или «Ω».

Если вам повезло, и отгорел участок непосредственно возле вывода, просто замерьте сопротивление на концах резистивного слоя.

В примере как на фото можно замерить сопротивление резистивного слоя или определить по цвету маркировочных полос, здесь они не покрыты копотью – удачное стечение обстоятельств.

Ну а если вам не повезло и часть резистивного слоя выгорела – остаётся замерить небольшой участок и умножить результат на количество таких участков по всей длине сопротивления. Т.е. на картинке вы видите, что щупы подключаются к кусочку равному 1/5 от общей длины:

Тогда полное сопротивление равно:

R_{измеренное}*5=R_{номинальное}

Такая проверка позволяет получить результат близкий к реальному номиналу сгоревшего элемента. Этот метод подробно описан в видео:

Как проверить переменный резистор и потенциометр

Чтобы понять, в чем заключается проверка потенциометра, давайте рассмотрим его структуру. Переменный резистор от потенциометра отличается тем, что первый регулируется отверткой, а второй рукояткой.

Потенциометр – это деталь с тремя ножками. Он состоит из ползунка и резистивного слоя. Ползунок скользит по резистивному слою. Крайние ножки – это концы резистивного слоя, а средняя соединена с ползунком.

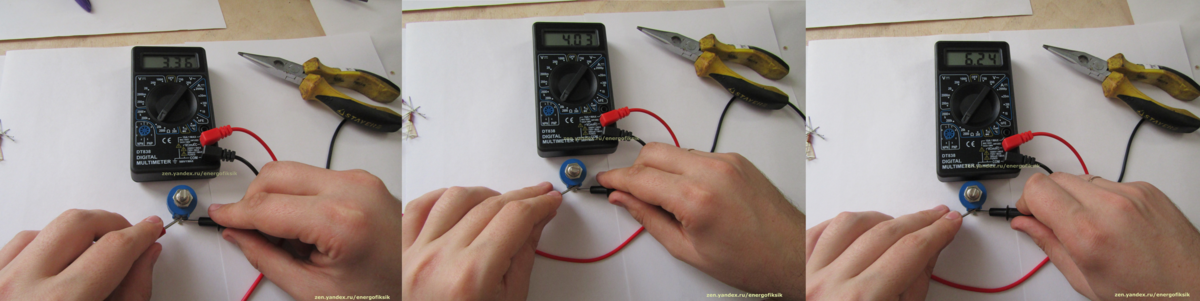

Чтобы узнать полное сопротивление потенциометра, нужно замерить сопротивление между крайними ножками. А если проверить сопротивление между одной из крайних ножек и центральной – вы узнаете текущее сопротивление на движке относительно одного из краёв.

Но самая частая неисправность такого резистора — это не отгорание концов, а износ резистивного слоя. Из-за этого сопротивление изменяется неправильно, возможна потеря контакта в определенных участках, тогда сопротивление подскакивает до бесконечности (разрыв цепи). Когда движок занимает то положение, в котором контакт ползунка с покрытием вновь появляется – сопротивление вновь становится «правильным». Эту проблему вы могли замечать, когда регулировали громкость на старых колонках или усилителе. Проявляется проблема в том, что при вращении ручки периодически в колонках раздаются щелчки или громкие стуки.

Вообще проверку плавности хода потенциометра нагляднее проводить аналоговым мультиметром со стрелкой, т.к. на цифровом экране вы просто можете не заметить дефекта.

Потенциометры могут быть сдвоенными, иногда их называют «стерео потенциометры», тогда у них 6 выводов, логика проверки такая же.

На видео ниже наглядно показывается, как проверить потенциометр мультиметром:

Методы проверки резисторов просты, но для получения нормального результата проверки нужен мультиметр или омметр с несколькими пределами измерений. С его помощью вы сможете померить еще и напряжение, ток, емкость, частоту и другие величины в зависимости от модели вашего прибора. Это основной инструмент мастера по ремонту электроники. Сопротивления иногда выходят из строя при внешней целостности, иногда уходят от номинального значения сопротивления. Проверка нужна для определения соответствия деталей номиналам, а также чтобы убедится рабочий или нет элемент. На практике способы проверки могут отличаться от описанных, хотя принцип тот же, всё зависит от ситуации.

Полезное по теме:

• Как проверить конденсатор мультиметром
• Как выпаивать радиодетали из платы
• Проверка работоспособности автоматического выключателя
• Как пользоваться мультиметром

Как проверить резистор (сопротивление) мультиметром (универсальным прибором)

 Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. В принципе, само слово резистор происходит от английского resist, что и означает сопротивляться. Так чему же сопротивляется наш резистор и как это используется в электроника? А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье.

Резистор что это за радиоэлемент и его основные признаки работоспособности

Резистор можно назвать самым простым радиоэлементом, который  можно встретить в природе. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от друга. Резистор можно сравнить с узким участком трубы в трубопроводе, когда через него проходил первоначально один объем жидкости, а потом стал проходить гораздо меньший объем. Только здесь в качестве жидкости выступает ток, то есть направленное движение электронов. Как же можно ограничить движения тока?

 Самый простой способ это уменьшить площадь проводника, чтобы, как и в случае с узким участком трубы, не все электроны смогли по нему пройти. В итоге, перед проводником начнется своеобразная «давка», словно в толпе на концерте неформальной группы, и не все электроны пройдут за резистор.

В большинстве случаев резистор конструктивно выполнен следующим образом. Это тонкая нихромовая проволока, намотанная на керамический каркас, либо керамика, в которую включены токопроводящие частички. В первом случае, чем тоньше проволока, тем будет большее сопротивление. Во-втором, чем меньше токопроводящих частичек, тем также выше сопротивление резистора.
 Здесь надо отметить и еще один факт, если наш напор будет чрезмерно сильным, то вместо того, чтобы его ограничить, он разорвет трубопровод. Так и в случае с резистором. Если он перегреется, и проводник будет нарушен, то резистор будет испорчен. Возможность сдерживать перегрев относится к мощности резистора. В итоге, у резистора два главных свойства. Первое это оказывать сопротивление, которое измеряется в Омах. Второе, выдерживать определенный ток. Так как ток проходит в единицу времени, то по сути это возможность рассеивать теплоту за тот же определенный период времени. А все мы знаем, что если что-то совершает какую-то работу в единицу времени, пусть даже просто рассеивает тепло, то эта характеристика называется ничем иным как мощность. Именно эта стойкость резистора к перегоранию, если так можно сказать, будет описываться его мощностью.
 Если же резистор не справится с возложенными на него задачами, не важно по каким причинам, будь то просчет конструктора или нештатные отклонения тока в схеме. В этом случае он просто перегорит. Вначале перегреется, с него слезет красивая краска с полосками или буковками, а далее и вовсе почернеет и станет не похож сам на себя. Вроде того, что представлено на нашем рисунке.

Именно это и можно считать первым косвенным основанием к проверке и замене резистора. Однако, прежде чем проверить резистор необходимо знать, что мы будем проверять, то есть знать какой номинал у него был. Об этом в абзаце далее.

Какие бывают резисторы по маркировке и по мощности

Хорошо если корпус обгорел не до такой степени, что вам все-таки можно еще опознать, что же это был за резистор, то есть на нем осталась какая-либо маркировка, будь то цветовая или символьная.
 Здесь сразу скажем, что в настоящее время символьная маркировка не применяется, это осталось неким анахронизмом с времен СССР. Хотя это удобно. На корпусе можно было бы прочитать маркировку, не обладая какими-либо знаниями и справочниками. Вот скажем сопротивление в 82 Ома.

Сегодня же резисторы маркируются при помощи цветных полос, то есть это такой приятный взгляду радиоэлемент в полосочках. Подробнее о маркировке резисторов можно узнать из нашей статьи «Маркировка корпуса резисторов (сопротивления) и обозначение в схеме».

 Итак, если у вас перегорел резистор и на нем не видно маркировки, то скорее всего вам уже не удастся визуально установить, какой же номинал у него был. Единственным вариантом будет искать схем к ремонтируемому устройству и смотреть там, что же это все-таки было.

 Вторая характеристика это мощность, о ней мы уже начали рассказывать в предыдущем абзаце. Так вот, так как мощность зависит от возможности отдвать тепло, то мощность резистора в большинстве случаев будет зависеть от его рассеиваемой площади. Проще говоря, чем больше корпус резистора, тем он мощнее.

Теперь давайте перейдем непосредственно к теме статьи.

Как проверить резистор (сопротивление) не выпаивая из платы с помощью мультиметра

 Если вам необходимо проверить резистор низкого номинала, то есть на несколько Ом, то выпаивать его не обязательно. В этом случае влияние других цепей от радиоэлементов будет не столько значительным, если даже оно и есть. Так скажем диоды или транзисторы обладают сопротивлением в 500-700 Ом (условно), то есть сопротивления до 100 Ом, можно мерить без проблем. Для верности измерьте сопротивление в одном направлении и в другом, оно должно быть одинаково.
 Измерить сопротивление можно универсальным измерительным прибором – мультиметром. А вот как, мы разберем подробнее в следующих абзацах. Единственное различие, что измеряемый резистор будет выпаян с платы. Все остальные проводимые операции по замеру будут один в один.

Как проверить резистор (сопротивление) с помощью мультиметра если он в килоомах

Итак, если сопротивление уже более значительное, то есть от 200 Ом, то лучше его выпаять, так как проверка его в плате будет не корректна. Может быть, выпаять даже один конец. Этого будет вполне достаточно. Теперь берем прибор и переключаем его на соответствующий режим измерения в Омах. При этом с показателем больше, чем измеряемое сопротивление. То есть можно сделать так, если вы не знаете номинала сопротивления.
 Вначале вы включаете верхний предел в Омах, обычно это 2000 Ом и начинаете переключать галетный переключатель на приборе на понижение, пока отображение будет корректным, то есть не будет равно бесконечности. Ближайший предел «при подходе сверху» отображающий сопротивление на экране прибора, будет отображать самое точное сопротивление резистора.

 Ну, а если не вдумываться, то даже измерение на режиме в 2000 Ом, покажет вполне корректный результат. Ведь современные приборы довольно точные.
Важно сказать о том, что при измерении сопротивления в Омах и килоомах, можно удерживать ножки резистора пальцами, то есть помогать ими обеспечивать контакт с щупом.

Сопротивление нашего тела здесь не будет сильно сказывать на показаниях измерений. Это сродни тому, как в предыдущем абзаце мы говорили о том, что на сопротивление в несколько Ом не будут влиять показания радиоэлементов. Если же сопротивление уже в мегаомах, то здесь придерживать руками щупы нельзя. Об этом далее.

Как проверить резистор (сопротивление) с помощью мультиметра если он в мегаомах

Если у вас резистор в мегаомах (мОм), то мало того что здесь придется использовать уже соответствующий режим, все в тех же мегаомах. Так еще и нельзя браться за ножки резистора руками, то есть помогать обеспечивать контакт ножек резистора с щупом. Все дело в том, что сопротивление от руки до руки у человека около 1,5 мОма, а значит ваше внутренне сопротивление, будет измеряться наряду с сопротивлением резистора, чего происходить не должно.

 Все остальные измерения, о чем мы уже говорили, производятся также как и для случая выше, то есть с Омами и килоомами.

Заключение о процедуре проверки резистора (сопротивления) с помощью мультиметра

Подытожить нашу статью хотелось бы банальными догмами.
 Если у вас тело резистора темное и черной, с отслоившейся краской, то скорее он всего перегорел. В этом случае его сопротивление будет равно бесконечности.
 В случае проверки сопротивления в Омах, его не обязательно выпаивать из платы. В этом случае проверка будет, скорее всего, корректной и на плате.
 Сопротивление в килоомах необходимо выпаивать, хотя бы одним выводом из платы. Но здесь есть плюс, щуп можно удерживать у ножки сопротивления с помощью пальцев рук.
 Сопротивление в мегаомах мало того что надо выпаивать, для корректного измерения, так здесь еще необходимо будет обеспечивать непосредственный контакт щуп мультиметра – ножка резистора, без помощи рук. Такая необходимость продиктована требованием исключить влияние вашего внутреннего сопротивление на измеряемые резистор в мегаомах.

Как проверить резистор с мультиметром или без него

Резистор — это двухконтактный пассивный электронный компонент, который сопротивляется или ограничивает протекание электрического тока в цепи. Это важнейший компонент, присутствующий в каждой цепи различных форм и размеров для управления уровнями сигнала, разделения напряжения, реализации смещения, защиты других электронных компонентов в цепи и т. д.

Таким образом, если резистор выйдет из строя или выйдет из строя, это может привести к выходу из строя цепи и сделать устройство непригодным для использования. Это руководство поможет вам найти неисправный резистор, не удаляя его полностью из цепи, и измерить сопротивление резистора с помощью мультиметра или без него.

шагов для проверки резистора с помощью мультиметра

Когда резистор выходит из строя, он обычно обугливается или сгорает. В результате он либо перестает проводить электрический ток/сигнал, либо не сопротивляется протеканию тока. Если вы считаете, что резистор в цепи вышел из строя или вам необходимо его проверить, выполните следующие действия.

Шаг 1: Отключите питание цепи

Прежде чем вы получите доступ или начнете проверять цепь на наличие неисправного резистора, вы должны отключить устройство от сети, так как это может привести к летальному исходу. Если устройство питается от батареи, извлеките ее, так как это может привести к ложным срабатываниям или показывать неверные значения во время тестов.

Шаг 2: Приобретите мультиметр

Чтобы проверить или найти неисправный резистор в цепи, вам понадобится мультиметр с настройкой сопротивления (желательно автоматический выбор диапазона). Если у вас уже есть мультиметр, переключите шкалу мультиметра в режим сопротивления или настройку с помощью символа Ω (Ом).

Если вы никогда не пользовались мультиметром или являетесь новичком, узнайте, как пользоваться мультиметром, прежде чем продолжить.

Кроме того, проверьте, нет ли в цепи большого конденсатора, и разрядите его, замкнув две его клеммы перед измерением или проверкой резистора. Замыкание клемм конденсатора полностью разрядит его и предотвратит повреждение мультиметра или отображение неправильных значений. Теперь вы готовы проверить резистор в цепи.

Шаг 3. Проверьте или измерьте сопротивление резистора с помощью мультиметра

Подсоедините щупы мультиметра к резистору в цепи, которая, по вашему мнению, неисправна или выглядит обугленной или сгоревшей. Вы можете прикоснуться щупами к клеммам резистора или к паяным соединениям на плате, чтобы проверить резистор.

Тем не менее, рекомендуется отпаять один из выводов резистора от схемы, чтобы получить точный результат и значение теста. Подсоединив щупы к клеммам резистора, проверьте значение на мультиметре.

Если резистор в порядке, мультиметр покажет его значение в Ом, кОм или МОм. Однако, если резистор неисправен или поврежден, мультиметр может отображать 0 или 1.

Если отображается значение 0, резистор поврежден, и ток не проходит. Если значение равно 1, резистор поврежден, пропуская весь ток, т. е. он больше не сопротивляется протеканию тока. В обоих случаях резистор необходимо заменить резистором того же номинала.

Чтобы проверить значения отдельных резисторов (вне цепи), подключите провода щупа мультиметра к двум клеммам резистора — не имеет значения, в какую сторону, поскольку резисторы не являются направленными компонентами. Убедитесь, что шкала мультиметра находится в режиме измерения сопротивления. Затем проверьте значение на мультиметре.

Если у вас нет мультиметра с автоматическим выбором диапазона, мультиметр может отображать значение 1, указывая на то, что значение резистора слишком велико для измерения. В таком случае поверните циферблат на мультиметре, чтобы установить более высокое значение сопротивления. Если он по-прежнему показывает 1, резистор, вероятно, поврежден и нуждается в замене.

Точно так же, чтобы проверить, работает ли резистор SMD (устройство для поверхностного монтажа), вы можете проверить или измерить значения резистора SMD. Подключите два щупа мультиметра к клеммам резистора SMD и проверьте значение на мультиметре.

Определение номиналов резисторов без мультиметра

Вы не можете измерить значение закороченного или поврежденного резистора с помощью мультиметра. Однако вы можете прочитать цветные полосы на резисторе, чтобы определить его значение.

Например, если стандартный четырехполосный резистор (на основе металлической пленки, углеродной пленки или пленки оксида металла) имеет красный, черный и красный цвета в качестве первых трех полос, его значение можно рассчитать как:

20 x 10² = 2000 Ом (Ом) или 2 кОм (килоом)

Значения резисторов для поверхностного монтажа

Вместо цветных полос на резисторах SMD написаны три или четыре цифры, которые можно интерпретировать для расчета номинала резистора. В трехразрядном резисторе для поверхностного монтажа третья цифра указывает индекс/значение мощности 10-кратного множителя.

Например, резистор SMD со значением 102 означает 10 (первые две цифры) x 10² (третья цифра) = 1000 Ом или 1 кОм .

512 = 51 x 10² = 5100 Ом или 5,1 кОм

821 = 82 x 10¹ = 820 Ом или 0,820 кОм

В четырехразрядном резисторе для поверхностного монтажа четвертое значение указывает значение индекса/мощности 10-кратного множителя. Например, 8210 = 821 x 10º = 821 Ом . Аналогично, 8211 = 821 x 10¹ = 8 210 Ом (8,21 кОм) и 8212 = 821 x 10² = 82 100 Ом (82,1 кОм) .

Если между цифрами резистора SMD есть значение R , это указывает на десятичную точку. Например, 1R50 или 1R5 — это 1,5 Ом.

Как только вы найдете номинал резистора, замените поврежденный резистор новым. Вы можете купить новый резистор в ближайшем хобби или интернет-магазине электронных компонентов и заменить неисправный резистор, выпаяв его, а затем припаяв новый резистор. Если у вас нет опыта или вы никогда не паяли компонент, научитесь паять.

Устраняет ли неисправность цепи замена неисправного резистора?

Не обязательно. Если резистор был поврежден из-за неисправности других компонентов в цепи или высокого напряжения питания, вы должны выяснить источник проблемы, так как новый резистор может не прослужить долго и может вскоре потребовать замены.

Однако попробовать стоит. Если резистор вышел из строя из-за какой-то временной проблемы, такой как скачок напряжения, вы можете использовать устройство защиты от перенапряжения для защиты ваших цепей и приборов.

Как проверить резисторы в цепи

••• плата электронных компонентов 1 изображение от PeteG с сайта Fotolia.com

Обновлено 24 апреля 2017 г. схема. Он формирует электрический сигнал по мере его прохождения на основе напряжения и тока. Плохой резистор может в конечном итоге привести к выходу из строя других компонентов цепи или к полному отключению цепи. Если вы подозреваете, что неисправный резистор является причиной ваших электрических проблем, вы можете провести простой тест с помощью мультиметра, даже не удаляя резистор из цепи.

Подсоедините черный и красный щупы к соответствующим клеммам на лицевой панели мультиметра. Черный щуп подключается к клемме «COM» на мультиметре, а красный щуп подключается к клемме, отмеченной символом сопротивления в Ом.

Поверните шкалу мультиметра на значение сопротивления.

Отключите питание цепи, содержащей резистор, который вы хотите измерить. Никогда не измеряйте резистор в цепи, через которую проходит ток под напряжением.

Разрядите все конденсаторы в цепи, прикоснувшись выводами запасного резистора высокой мощности к выводам конденсаторов. Держите провода подсоединенными в течение нескольких секунд, чтобы полностью разрядить накопленную энергию.

Прикоснитесь щупом мультиметра к каждому выводу резистора. Если выводы недоступны, прикоснитесь щупами к точке, где вывод припаян к цепи. Поскольку резисторы не являются направленными компонентами (электричество свободно течет в обоих направлениях через компонент), вы можете подключить любой щуп к любому выводу резистора, не изменяя показания.

Наблюдайте за показаниями на дисплее. Хороший резистор должен тестироваться в пределах своего номинального диапазона. Плохой резистор либо покажет бесконечное сопротивление, либо его измерение намного превысит его номинальное сопротивление. В любом случае резистор больше не работает должным образом.
