Уменьшить силу тока






Онлайн калькулятор закона Ома позволяет определять связь между силой тока, электрическим напряжением и сопротивлением проводника в электрических цепях. Для расчета, вам понадобится воспользоваться отдельными графами: — сила тока вычисляется в Ампер, исходя из данных напряжения Вольт и сопротивления Ом ; — напряжение вычисляется в Вольт, исходя из данных силы тока Ампер и электрического сопротивления Ом ; — электрическое сопротивление вычисляется в Ом, исходя из данных силы тока Ампер и напряжения Вольт.

Все калькуляторы. Конвертеры Обратная связь Приложения. Учеба и наука — Математика — Красота и здоровье — Внешность — Компьютерная техника — Железо — Транспорт — Автомобили — Строительство — Возведение конструкций — Быт — Дата и время — Учеба и наука Физика. Сила тока Формула Сила тока в проводнике прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Напряжение Формула Падение напряжения на участке проводника равно произведению силы тока в проводнике на сопротивление этого участка.

Электрическое сопротивление Формула Электрическое сопротивление определяет силу тока, текущего по цепи при заданном напряжении. Select rating 1 2 3 4 5 Рейтинг: 4 Голосов Калькуляторы Каталог калькуляторов Конвертеры Поиск калькуляторов.

Информация о сайте О нашем сайте Обратная связь Приложения для Android. Компьютерная техника — 84 Железо — 45 Игры — 7 Радиосвязь — 21 Фото — Транспорт — 33 Автомобили — 25 Велосипеды — 4 Прочее — 4. Строительство — Возведение конструкций — 22 Отделочные работы — 29 Трубопровод — 11 Отопление — 10 Электрика — 25 Прочее — Сила тока в проводнике прямо пропорциональна напряжению и обратно пропорциональна сопротивлению.

Падение напряжения на участке проводника равно произведению силы тока в проводнике на сопротивление этого участка.

Электрическое сопротивление определяет силу тока, текущего по цепи при заданном напряжении.

Совет 1: Как понизить силу тока

Правила форума. RU :: Правила :: Голосовой чат :: eHam. Форум Off-Topic Беседка. Для любителей поговорить. Как понизить силу тока сохраняя напряжение? Страница 1 из 6 1 2 3 4 5 6 Последняя К странице: Показано с 1 по 15 из

Расчет параметров понижающего конденсатора — понизить напряжение до Ёмкость, включенная в цепь переменного тока обладает (в.

Урок 8. Делим ток и роняем напряжение

Регистрация Вход. Ответы Mail. Вопросы — лидеры Магнитный воин -какие силы стоят за эффектом Джанибекова? Решите задачу по физике 1 ставка. Какая польза народному хозяйству от астрономии и теории эволюции? Независимые ученые узнали, что Человечество не вызвало Глобального Потепления. А Кто вызвал? Бес или Бог? По какой такой причине материя стремится занять все доступное пустое пространство собой? Лидеры категории Антон Владимирович Искусственный Интеллект.

Бестрансформаторное электропитание.Конденсатор вместо резистора

В радиолюбительской практике, да и в промышленной аппаратуре источником электрического тока обычно являются гальванические элементы, аккумуляторы, или промышленная сеть вольт. Если радиоприбор переносной мобильный , то использование батарей питания себя оправдывает такой необходимостью. Но если радиоприбор используется стационарно, имеет большой ток потребления, эксплуатируется в условиях наличия бытовой электрической сети, то питание его от батарей практически и экономически не выгодно. Для питания различных устройств низковольтным напряжением от бытовой сети вольт существуют различные виды и типы преобразователей напряжения бытовой сети вольт в пониженное. Как правило, это схемы трансформаторного преобразования.

Работа резистора заключается в ограничении тока , протекающего по цепи.

Как понизить напряжение с 12 на 5 вольт (резистор, микросхема) 📹

Подбор оборудования. Купить онлайн. Где купить? Задать вопрос. Добавить в «Мои продукты» Удалить из «Мои продукты».

Чем понизить напряжение

Содержание: Понижаем переменное напряжение Подключение бытовой техники из США на В к сети В Понижаем напряжение для питания низковольтных светильников Понижение напряжения в доме Балластный конденсатор для питания маломощных устройств Понижаем постоянное напряжение. Рассмотрим типовые ситуации, когда нужно опустить напряжение, чтобы подключить прибор, который работает от переменного тока, но напряжение его питания не соответствует привычным Вольтам. Это может быть, как различная бытовая техника, инструмент, так и упомянутые выше светильники. Пожалуй, самая частая ситуация возникает, когда человек покупает из зарубежных интернет-магазинов какой-то прибор, а по его получении определяет, что он рассчитан на питание от Вольт. Первый вариант — это перемотать трансформатор питающий устройство, но большинство приборов работают от импульсного источника питания, а для подключения электроинструмента — лучше вообще обойтись без перемотки.

расчет Закона Ома, определяющий связь между напряжением, силой тока и сопротивлением проводника в электрической цепи.

Как понизить постоянное и переменное напряжение — обзор способов

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Как уменьшить силу тока в цепи? Сообщение от Turalyon.

RM35JA31MW

Включите JavaScript для лучшей работы сайта. Согласно закону Ома, для того чтобы понизить силу тока в цепи, нужно уменьшить разность потенциалов напряжение на нем или увеличить сопротивление. Зависимость при этом соблюдается пропорциональная — во сколько раз уменьшилось напряжение, во столько раз понизился ток; по сопротивлению зависимость обратная. Вам понадобится. Для уменьшения силы тока на участке цепи поменяйте величины, от которых она зависит.

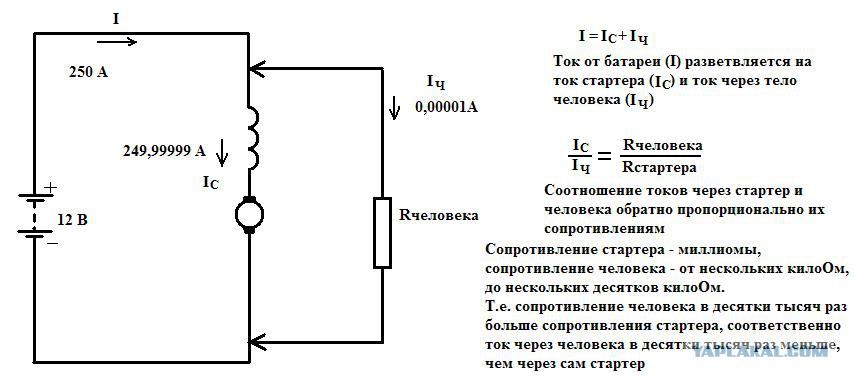

Сегодня мы поговорим о нескольких видах простейших электрических цепей и узнаем, как же можно уронить напряжение и разделить ток на несколько частей. Урок будет длиииииинный, но содержательный, с разбором задачи в конце.

Как понизить ток?

В этой статье расскажу о весьма банальных вещах, что не менялись уже не одно десятилетие, да они вообще не менялись. Другое дело, что с тех пор как был изучен принцип снижения напряжения в замкнутой цепи за счет сопротивления, появились и другие принципы питания нагрузки, за счет ШИМ, но тема это отдельная, хотя и заслуживающая внимания. Поэтому продолжу все-таки по порядку логического русла, когда расскажу о законе Ома, потом о его применении для различных радиоэлементов участвующих в понижении напряжения, а после уже можно упомянуть и о ШИМ. Собственно был такой дядька Георг Ом, который изучал протекание тока в цепи. Производил измерения, делал определенные выводы и заключения. Итогами его работы стала формула Ома, как говорят закон Ома.

Тема в разделе » Электрика и электрооборудование «, создана пользователем segor , Войти или зарегистрироваться. Строительный форум ВашДом.






Напряжение, как его понизить и повысить

Электрическое напряжение между точками A и B электрической цепи или электрического поля — физическая величина, значение которой равно работе эффективного электрического поля (включающего сторонние поля), совершаемой при переносе единичного пробного электрического заряда из точки A в точку B.

Напряжение и сила тока — две основных величины в электричестве. Кроме них выделяют и ряд других величин: заряд, напряженность магнитного поля, напряженность электрического поля, магнитная индукция и другие. Практикующему электрику или электронщику в повседневной работе чаще всего приходится оперировать именно напряжением и током — Вольтами и Амперами. В этой статье мы расскажем именно о напряжении, о том, что это такое и как с ним работать.

Определение физической величины

Напряжение это разность потенциалов между двумя точками, характеризует выполненную работу электрического поля по переносу заряда из первой точки во вторую. Измеряется напряжение в Вольтах. Значит, напряжение может присутствовать только между двумя точками пространства. Следовательно, измерить напряжение в одной точке нельзя.

Потенциал обозначается буквой «Ф», а напряжение буквой «U». Если выразить через разность потенциалов, напряжение равно:

U=Ф1-Ф2

Если выразить через работу, тогда:

U=A/q,

где A — работа, q — заряд.

Измерение напряжения

Напряжение измеряется с помощью вольтметра. Щупы вольтметра подключают на две точки напряжение, между которыми нас интересует, или на выводы детали, падение напряжения на которой мы хотим измерить. При этом любое подключение к схеме может влиять на её работу. Это значит, что при добавлении параллельно элементу какой-либо нагрузки ток в цепи изменить и напряжение на элементе измениться по закону Ома.

Вывод:

Вольтметр должен обладать максимально высоким входным сопротивлением, чтобы при его подключении итоговое сопротивление на измеряемом участке оставалось практически неизменным. Сопротивление вольтметра должно стремиться к бесконечности, и чем оно больше, тем большая достоверность показаний.

На точность измерений (класс точности) влияет целый ряд параметров. Для стрелочных приборов – это и точность градуировки измерительной шкалы, конструктивные особенности подвеса стрелки, качество и целостность электромагнитной катушки, состояние возвратных пружин, точность подбора шунта и прочее.

Для цифровых приборов — в основном точность подбора резисторов в измерительном делителе напряжения, разрядность АЦП (чем больше, тем точнее), качество измерительных щупов.

Для измерения постоянного напряжения с помощью цифрового прибора (например, мультиметра), как правило, не имеет значения правильность подключения щупов к измеряемой цепи. Если вы подключите положительный щуп к точке с более отрицательным потенциалом, чем у точки, к которой подключен отрицательный щуп — то на дисплее перед результатом измерения появится знак «–».

А вот если вы меряете стрелочным прибором нужно быть внимательным, При неправильном подсоединении щупов стрелка начнет отклоняться в сторону нуля, упрется в ограничитель. При измерении напряжений близких к пределу измерений или больше она может заклинить или погнуться, после чего о точности и дальнейшей работе этого прибора говорить не приходится.

Для большинства измерений в быту и в электронике на любительском уровне достаточно и вольтметра встроенного в мультиметры типа DT-830 и подобных.

Чем больше измеряемые значения — тем ниже требования к точности, ведь если вы измеряете доли вольта и у вас погрешность в 0.1В — это существенно исказит картину, а если вы измеряете сотни или тысяч вольт, то погрешность и в 5 вольт не сыграет существенной роли.

Что делать если напряжение не подходит для питания нагрузки

Для питания каждого конкретного устройства или аппарата нужно подать напряжение определенной величины, но случается, так что имеющийся у вас источник питания не подходит и выдает низкое или слишком высокое напряжение. Решается эта проблема разными способами, в зависимости от требуемой мощности, напряжения и силы тока.

Как понизить напряжение сопротивлением?

Сопротивление ограничивает ток и при его протекании падает напряжение на сопротивление (токоограничивающий резистор). Такой способ позволяет понизить напряжение для питания маломощных устройств с токами потребления в десятки, максимум сотни миллиампер.

Примером такого питания можно выделить включение светодиода в сеть постоянного тока 12 (например, бортовая сеть автомобиля до 14.7 Вольт). Тогда, если светодиод рассчитан на питание от 3.3 В, током в 20 мА, нужен резистор R:

R=(14.7-3.3)/0.02)= 570 Ом

Но резисторы отличаются по максимальной рассеиваемой мощности:

P=(14.7-3.3)*0.02=0.228 Вт

Ближайший по номиналу в большую сторону — резистор на 0.25 Вт.

Именно рассеиваемая мощность и накладывает ограничение на такой способ питания, обычно мощность резисторов не превышает 5-10 Вт. Получается, что если нужно погасить большое напряжение или запитать таким образом нагрузку мощнее, придется ставить несколько резисторов т. к. мощности одного не хватит и ее можно распределить между несколькими.

Способ снижения напряжения резистором работает и в цепях постоянного тока и в цепях переменного тока.

Недостаток — выходное напряжение ничем нестабилизировано и при увеличении и снижении тока оно изменяется пропорционально номиналу резистора.

Как понизить переменное напряжение дросселем или конденсатором?

Если речь вести только о переменном токе, то можно использовать реактивное сопротивление. Реактивное сопротивление есть только в цепях переменного тока, это связно с особенностями накопления энергии в конденсаторах и катушках индуктивности и законами коммутации.

Дроссель и конденсатор в переменном токе могут быть использованы в роли балластного сопротивления.

Реактивное сопротивление дросселя (и любого индуктивного элемента) зависит от частоты переменного тока (для бытовой электросети 50 Гц) и индуктивности, оно рассчитывается по формуле:

где ω – угловая частота в рад/с, L-индуктивность, 2пи – необходимо для перевода угловой частоты в обычную, f – частота напряжения в Гц.

Реактивное сопротивление конденсатора зависит от его емкости (чем меньше С, тем больше сопротивление) и частоты тока в цепи (чем больше частота, тем меньше сопротивление). Его можно рассчитать так:

Пример использования индуктивного сопротивление — это питание люминесцентных ламп освещения, ДРЛ ламп и ДНаТ. Дроссель ограничивает ток через лампу, в ЛЛ и ДНаТ лампах он используется в паре со стартером или импульсным зажигающем устройством (пусковое реле) для формирования всплеска высокого напряжения включающего лампу. Это связано с природой и принципом работы таких светильников.

А конденсатор используют для питания маломощных устройств, его устанавливают последовательно с питаемой цепью. Такой блок питания называется «бестрансфоматорный блок питания с балластным (гасящим) конденсатором».

Очень часто встречают в качестве ограничителя тока заряда аккумуляторов (например, свинцовых) в носимых фонарях и маломощных радиоприемниках. Недостатки такой схемы очевидны — нет контроля уровня заряда аккумулятора, их выкипание, недозаряд, нестабильность напряжения.

Как понизить и стабилизировать напряжение постоянного тока

Чтобы добиться стабильного выходного напряжения можно использовать параметрические и линейные стабилизаторы. Часто их делают на отечественных микросхемах типа КРЕН или зарубежных типа L78xx, L79xx.

Линейный преобразователь LM317 позволяет стабилизировать любое значение напряжения, он регулируемый до 37В, вы можете сделать простейший регулируемый блок питания на его основе.

Если нужно незначительно снизить напряжение и стабилизировать его описанные ИМС не подойдут. Чтобы они работали должна быть разница порядка 2В и более. Для этого созданы LDO(low dropout)-стабилизаторы. Их отличие заключается в том, что для стабилизации выходного напряжение нужно, чтобы входное его превышало на величину от 1В. Пример такого стабилизатора AMS1117, выпускается в версиях от 1.2 до 5В, чаще всего используют версии на 5 и 3.3В, например в платах Arduino и многом другом.

Конструкция всех вышеописанных линейных понижающих стабилизаторов последовательного типа имеет существенный недостаток – низкий КПД. Чем больше разница между входным и выходным напряжением – тем он ниже. Он просто «сжигает» лишнее напряжение, переводя его в тепло, а потери энергии равны:

Pпотерь = (Uвх-Uвых)*I

Компания AMTECH выпускает ШИМ аналоги преобразователей типа L78xx, они работают по принципу широтно-импульсной модуляции и их КПД равен всегда более 90%.

Они просто включают и выключают напряжение с частотой до 300 кГц (пульсации минимальны). А действующее напряжение стабилизируется на нужном уровне. А схема включения аналогичная линейным аналогам.

Как повысить постоянное напряжение?

Для повышения напряжения производят импульсные преобразователи напряжения. Они могут быть включены и по схеме повышения (boost), и понижения (buck), и по повышающе-понижающей (buck-boost) схеме. Давайте рассмотрим несколько представителей:

1. Плата на базе микросхемы XL6009

2. Плата на базе LM2577, работает на повышение и понижение выходного напряжения.

3. Плата преобразователь на FP6291, подходит для сборки 5 V источника питания, например powerbank. С помощью корректировке номиналов резисторов может перестраиваться на другие напряжения, как и любые другие подобные преобразователь – нужно корректировать цепи обратной связи.

4. Плата на базе MT3608

Здесь всё подписано на плате – площадки для пайки входного – IN и выходного – OUT напряжения. Платы могут иметь регулировку выходного напряжения, а в некоторых случая и ограничения тока, что позволяет сделать простой и эффективный лабораторный блок питания. Большинство преобразователей, как линейных, так и импульсных имеют защиту от КЗ.

Как повысить переменное напряжение?

Для корректировки переменного напряжения используют два основных способа:

1. Автотрансформатор;

2. Трансформатор.

Автотрансформатор – это дроссель с одной обмоткой. Обмотка имеет отвод от определенного количества витков, так подключаясь между одним из концов обмотки и отводом, на концах обмотки вы получаете повышенное напряжение во столько раз, во сколько соотносится общее количество витков и количество витков до отвода.

Промышленностью выпускаются ЛАТРы – лабораторные автотрансформаторы, специальные электромеханические устройства для регулировки напряжения. Очень широко применение они нашли в разработке электронных устройств и ремонте источников питания. Регулировка достигается за счет скользящего щеточного контакта, к которому подключается питаемое устройство.

Недостатком таких устройств является отсутствие гальванической развязки. Это значит, что на выходных клеммах может запросто оказаться высокое напряжение, отсюда опасность поражения электрическим током.

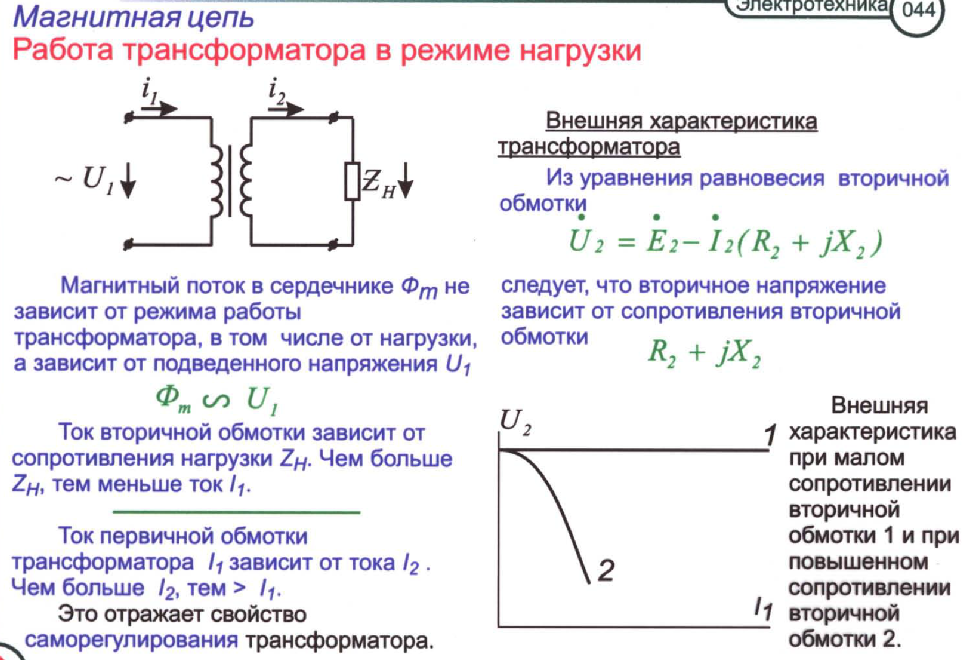

Трансформатор – это классический способ изменения величины напряжения. Здесь есть гальваническая развязка от сети, что повышает безопасность таких установок. Величина напряжения на вторичной обмотке зависит от напряжений на первичной обмотки и коэффициента трансформации.

Uвт=Uперв*Kтр

Kтр=N1/N2

Отдельный вид – это импульсные трансформаторы. Они работают на высоких частотах в десятки и сотни кГц. Используются в подавляющем большинстве импульсных блоках питания, например:

— Зарядное устройство вашего смартфона;

— Блок питания ноутбука;

— Блок питания компьютера.

За счет работы на большой частоте снижаются массогабаритные показатели, они в разы меньше чем у сетевых (50/60 Гц) трансформаторов, количество витков на обмотках и, как следствие, цена. Переход на импульсные блоки питания позволил уменьшить габариты и вес всей современной электроники, снизить её потребление за счет увеличения кпд (в импульсных схемах 70-98%).

В магазинах часто встречаются электронные траснформаторы, на их вход подаётся сетевое напряжение 220В, а на выходе например 12 В переменное высокочастотное, для использования в нагрузке которая питается от постоянного тока нужно дополнительно устанавливать на выход диодный мост из высокоскоростных диодов.

Внутри находится импульсный трансформатор, транзисторные ключи, драйвер, или автогенераторная схема, как изображена ниже.

Достоинства – простота схемы, гальваническая развязка и малые размеры.

Недостатки – большинство моделей, что встречаются в продаже, имеют обратную связь по току, это значит что без нагрузки с минимальной мощностью (указано в спецификациях конкретного прибора) он просто не включится. Отдельные экземпляры оборудованы уже ОС по напряжению и работают на холостом ходу без проблем.

Используются чаще всего для питания 12В галогенных ламп, например точечные светильники подвесного потолка.

Заключение

Мы рассмотрели базовые сведения о напряжении, его измерении, а также регулировки. Современная элементная база и ассортимент готовых блоков и преобразователей позволяет реализовывать любые источники питания с необходимыми выходными характеристиками. Подробнее о каждом из способов можно написать отдельную статью, в пределах этой я постарался уместить базовые сведения, необходимые для быстрого подбора удобного для вас решения.

Ранее ЭлектроВести писали о топе-5 самых безумных батарей будущего

По материалам: electrik. info.



Закон Ома и взаимосвязь V-I-R

В физике есть определенные формулы, настолько мощные и всеобъемлющие, что они достигли уровня общеизвестности. Студент-физик столько раз записывал такие формулы, что запоминал их, даже не пытаясь. Конечно, для профессионалов в этой области такие формулы настолько важны, что они запечатлеваются в их сознании. В области современной физики есть E = m • c 2 . В области ньютоновской механики есть F нетто = м • а. В области волновой механики есть v = f • λ. А в области тока электричества есть ΔV = I • R.

Преобладающее уравнение, которое пронизывает изучение электрических цепей, это уравнение двух точках цепи ( ΔV ) эквивалентно произведению тока между этими двумя точками ( I ) и общего сопротивления всех электрических устройств между этими двумя точками ( Р ). В оставшейся части этого раздела «Класс физики» это уравнение станет наиболее распространенным уравнением, которое мы видим. Это уравнение, часто называемое уравнением закона Ома , является мощным предсказателем взаимосвязи между разностью потенциалов, током и сопротивлением.





Закон Ома как показатель силы тока и сопротивление известно. Тем не менее, хотя это уравнение служит мощным рецептом решения проблем, оно представляет собой гораздо больше. Это уравнение указывает две переменные, которые могут повлиять на величину тока в цепи. Сила тока в цепи прямо пропорциональна разности электрических потенциалов на ее концах и обратно пропорциональна общему сопротивлению внешней цепи. Чем больше напряжение батареи (т. е. разность электрических потенциалов), тем больше ток. И чем больше сопротивление, тем меньше ток. Заряд течет с наибольшей скоростью, когда напряжение батареи увеличивается, а сопротивление уменьшается. В самом деле, двукратное увеличение напряжения батареи приведет к двукратному увеличению тока (если все остальные факторы остаются равными). А увеличение сопротивления нагрузки в два раза приведет к уменьшению тока в два раза до половины его первоначального значения.

В таблице ниже эта взаимосвязь иллюстрируется как качественно, так и количественно для нескольких цепей с различными напряжениями и сопротивлениями аккумуляторов.


Цепь

Схема
Аккумулятор

Напряжение

(ΔV)
Всего
Сопротивление

()
Текущий

(Ампер)
1.
1,5 В
3
0,50 А
2.
3,0 В
3 Ом
1 А
3.
4,5 В
3
1,5 А
4.
1,5 В
6
0,25 А
5.
3,0 В
6
0,5 А
6.
4,5 В
6 Ом
0,75 А
7.
4,5 В
9 Ом
0,50 А

Строки 1, 2 и 3 показывают, что удвоение и утроение напряжения батареи приводит к удвоению и утроению тока в цепи. Сравнение строк 1 и 4 или строк 2 и 5 показывает, что удвоение общего сопротивления позволяет вдвое уменьшить ток в цепи.

Поскольку на ток в цепи влияет сопротивление, резисторы часто используются в цепях электроприборов, чтобы влиять на величину тока, присутствующего в его различных компонентах. Увеличивая или уменьшая величину сопротивления в конкретной ветви цепи, производитель может увеличивать или уменьшать величину тока в этой ветви . Кухонные приборы, такие как электрические смесители и регуляторы освещенности, работают, изменяя ток на нагрузке путем увеличения или уменьшения сопротивления цепи. Нажатие различных кнопок на электрическом миксере может изменить режим с смешивания на взбивание, уменьшив сопротивление и позволив большему току присутствовать в миксере. Точно так же поворот диска на диммерном переключателе может увеличить сопротивление его встроенного резистора и, таким образом, уменьшить ток.

На приведенной ниже схеме изображена пара цепей, содержащих источник напряжения (батарейный блок), резистор (лампочка) и амперметр (для измерения силы тока). В какой цепи лампочка имеет наибольшее сопротивление? Нажмите кнопку «Просмотреть ответ», чтобы убедиться, что вы правы.






Уравнение закона Ома часто изучается в физических лабораториях с использованием резистора, аккумуляторной батареи, амперметра и вольтметра. Амперметр — это прибор, используемый для измерения силы тока в заданном месте. Вольтметр — это устройство, оснащенное щупами, которые можно прикоснуться к двум точкам цепи, чтобы определить разность электрических потенциалов в этих точках. Изменяя количество элементов в аккумуляторной батарее, можно изменять разность электрических потенциалов во внешней цепи. Вольтметр можно использовать для определения этой разности потенциалов, а амперметр можно использовать для определения тока, связанного с этим ΔV. Батарея может быть добавлена ​​к блоку батарей, и процесс может быть повторен несколько раз, чтобы получить набор данных I-ΔV. График зависимости I от ΔV даст линию с наклоном, эквивалентным обратной величине сопротивления резистора. Это можно сравнить с заявленным производителем значением, чтобы определить точность лабораторных данных и достоверность уравнения закона Ома.



Величины, символы, уравнения и единицы!

Склонность обращать внимание на единицы измерения — неотъемлемая черта любого хорошего студента-физика. Многие трудности, связанные с решением задач, могут быть связаны с неспособностью уделить внимание единицам. По мере того, как все больше и больше электрических величин и соответствующих им метрических единиц вводятся в этом разделе учебника «Класс физики», становится все более важным организовать информацию в вашей голове. В таблице ниже перечислены некоторые количества, которые были введены до сих пор. Символ, уравнение и соответствующие метрические единицы также перечислены для каждой величины. Было бы разумно часто обращаться к этому списку или даже сделать свою собственную копию и дополнять ее по мере продвижения модуля. Некоторые учащиеся считают полезным сделать пятую колонку, в которой указано определение каждой величины.

Количество
Символ
Уравнение(я)
Стандартная метрическая единица измерения
Прочие единицы
Потенциальная разница

(он же напряжение)

ΔV
ΔV = ΔPE/Q

ΔV = I • R

Вольт (В)
Дж / С
Текущий
я
I = Q/t

I = ΔV/R

Ампер (А)
Ампер или C/s

или В/Ом

Мощность
Р
P = ΔPE/т

(больше будет)

Вт (Вт)
Дж/с
Сопротивление
Р
R = ρ • L / A

R = ΔV / I

Ом (Ом)
В/А
Энергия
E или ΔPE
ΔPE = ΔV • Q

ΔPE = P • t

Джоуль (Дж)
В • C или

Вт • с

(Обратите внимание, что символ единицы измерения C представляет единицу измерения Кулоны. )



В следующем разделе урока 3 мы еще раз рассмотрим количественную мощность. Новое уравнение для мощности будет введено путем объединения двух (или более) уравнений из приведенной выше таблицы.



Мы хотели бы предложить …

Зачем просто читать об этом и когда вы могли бы взаимодействовать с ним? Взаимодействие — это именно то, что вы делаете, когда используете один из интерактивов The Physics Classroom. Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашего интерактивного конструктора цепей постоянного тока. Вы можете найти его в разделе Physics Interactives на нашем сайте. Конструктор цепей постоянного тока предоставляет учащимся набор для создания виртуальных схем. Легко перетащите источник напряжения, резисторы и провода на рабочую область. Соедините их, и у вас есть схема. Добавьте амперметр для измерения тока и используйте датчики напряжения для определения падения напряжения. Это так просто. И не нужно беспокоиться о поражении электрическим током (если, конечно, вы не читаете это в ванной).

Посетите:  DC Circuit Builder

Проверьте свое понимание

1. Что из следующего приведет к уменьшению тока в электрической цепи? Выберите все подходящие.

а. уменьшить напряжение

б. уменьшить сопротивление

в. увеличить напряжение

д. увеличить сопротивление





2. Некоторая электрическая цепь содержит батарею с тремя ячейками, провода и лампочку. Что из нижеперечисленного заставит лампочку светить менее ярко? Выберите все подходящие.

а. увеличить напряжение батареи (добавить еще одну ячейку)

б. уменьшить напряжение батареи (удалить элемент)

в. уменьшить сопротивление цепи

д. увеличить сопротивление цепи







3. Вас, вероятно, предупредили о необходимости избегать контакта с электроприборами или даже электрическими розетками мокрыми руками. Такой контакт более опасен, когда ваши руки мокрые (а не сухие), потому что мокрые руки вызывают ____.

а. напряжение цепи должно быть выше

б. напряжение цепи должно быть ниже

в. ваше сопротивление будет выше

д. ваше сопротивление должно быть ниже

эл. ток через вас будет ниже







4. Если сопротивление цепи увеличить втрое, то ток в цепи будет ____.

а. одна треть от

б. в три раза больше

с. без изменений

д. … бред какой то! Не было бы никакой возможности сделать такой прогноз.







5. Если напряжение в цепи увеличить в четыре раза, то ток в цепи будет ____.

а. одна четвертая часть

б. в четыре раза больше

в. без изменений

д. … бред какой то! Не было бы никакой возможности сделать такой прогноз.







6. Цепь соединена с источником питания, резистором и амперметром (для измерения силы тока). Амперметр показывает ток 24 мА (миллиампер). Определить новый ток, если напряжение источника питания было…

а. … увеличилось в 2 раза, а сопротивление осталось постоянным.

б. … увеличилось в 3 раза, а сопротивление осталось постоянным.

в. … уменьшилось в 2 раза, а сопротивление осталось постоянным.

д. … оставался постоянным, а сопротивление увеличивалось в 2 раза.

эл. … оставался постоянным, а сопротивление увеличивалось в 4 раза.

ф. … оставался постоянным, а сопротивление уменьшалось в 2 раза.

г. … увеличилось в 2 раза, а сопротивление увеличилось в 2 раза.

час. … увеличилось в 3 раза, а сопротивление уменьшилось в 2 раза.

я. … уменьшилось в 2 раза, а сопротивление увеличилось в 2 раза.







7. Используйте уравнение закона Ома, чтобы дать численные ответы на следующие вопросы:

а. Электрическое устройство с сопротивлением 3,0 Ом пропустит через себя ток силой 4,0 А, если на устройство будет воздействовать падение напряжения ________ Вольт.

б. Когда на электрический нагреватель подается напряжение 120 В, через нагреватель потечет ток силой 10,0 ампер, если сопротивление составляет ________ Ом.

в. Фонарик, который питается от 3 Вольт и использует лампочку с сопротивлением 60 Ом, будет иметь силу тока ________ Ампер.







8. Используйте уравнение закона Ома, чтобы определить недостающие значения в следующих цепях.







9. См. вопрос 8 выше. В цепях схем А и Б каким способом регулировали ток в цепях? А в цепях схем С и Г каким методом регулировали ток в цепях?



Следующий раздел:

Перейти к следующему уроку:

Предельный ток БЕЗ падения напряжения

спросил

Изменено
6 лет, 1 месяц назад

Просмотрено
60 тысяч раз

\$\начало группы\$

Я пытаюсь ограничить ток источника питания 5 В до 100 мкА. Сначала думал поставить резистор на 50к. Что никогда не позволит выше порога.

Однако нагрузка требует не менее 4,5 В и зависит от требуемой величины тока. Так что это, очевидно, слишком простой подход к проблеме.

Как расширить эту схему, чтобы ограничить ток и обеспечить независимость тока нагрузки от напряжения?

  • напряжение
  • ограничение тока

\$\конечная группа\$

2

\$\начало группы\$

Скорее всего, у вас все в порядке с небольшим падением напряжения, если оно меньше 0,5 В.

Вот схема, которая ограничивает 100 мкА и падает менее чем на 100 мВ до ограничения.

смоделируйте эту схему — схема создана с помощью CircuitLab

MCP6001 — это недорогой операционный усилитель с шиной ввода-вывода, работающий от источника питания 5 В. Операционный усилитель будет насыщаться на земле до тех пор, пока ток нагрузки не достигнет номинального значения около 98 мкА (с указанными значениями). Таким образом, питание «выглядит как» 5 В при последовательном подключении ~ 1 кОм (полевой МОП-транзистор дает менее 10 Ом при Vgs = -5 В), поэтому оно будет падать от 0 до 100 мВ для бесконечного сопротивления нагрузки до 50 кОм.

Для более низких сопротивлений нагрузки схема регулирует выходной ток до ~98 мкА.

Схема потребляет около 200 мкА от источника питания 5 В в дополнение к току нагрузки 0~100 мкА.

\$\конечная группа\$

6

\$\начало группы\$

Полиция Закона Ома придет за вами, если вы попытаетесь отрегулировать и напряжение, и ток в фиксированной нагрузке.

Если у вас не очень необычная нагрузка, нагрузка будет потреблять любой ток, который ей необходим, если вы поставите правильное напряжение. Любая попытка уменьшить текущий уменьшит приложенное напряжение.

\$\конечная группа\$

4

\$\начало группы\$

Как правило, ваша схема ограничения тока требует небольшого «запаса» по напряжению для работы. Это означает, что вам понадобится нерегулируемый блок питания > 5 В и регулируйте его до 5 В, контролируя ток.

Давненько я не читал о старых стабилизаторах напряжения LM723, но они предлагают ограничение напряжения и тока. Когда-то они были очень популярны, поэтому вы должны найти множество примеров конфигураций в веб-поиске.

Рис. 1. Базовый регулятор низкого напряжения (VOUT = от 2 до 7 Вольт). (Рисунок 4 таблицы данных).

\$\конечная группа\$

\$\начало группы\$

Самое простое решение — NCh JFET с затвором, закороченным на исток.

Спецификация называется IDSS с Vgs=0

Вот некоторые варианты, требующие защиты от электростатического разряда и отсутствия обратного напряжения.

http://www.digikey.com/product-search/en/discrete-semiconductor-products/transistors-jfets/1377093?k=&pkeyword=&pv609=99&pv609=59&FV=fff40015%2Cfff80345&mnonly=0&newproducts=0&ColumnSort=609&page=1&quantity=0&ptm=0&fid=0&pageSize=500

Я вижу, что их нет в наличии, они устарели или куплены в последний раз Б

быстрое и грязное решение

LM317 куб.


Опубликовано

в

от

Метки:

Комментарии

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
