Как измерить сопротивление заземления мультиметром (тестером)
Измерение заземления мультиметром является самым распространенным методом в диагностике систем электроснабжения. Возникает вопрос: как измерить заземление мультиметром? Необходимо сначала узнать, какие элементы входят в систему заземления.
Какие особенности
У ситуации «как замерить заземление мультиметром» есть особенности:
- Необходимо понимать, что мультиметр измеряет только сопротивление. А для измерения проводимости и напряжения необходимо использовать соответствующие приборы. В данном случае для этого подойдет вольтметр и омметр.
- Необходимо знать, что сопротивление проводника в среднем составляет от 100 до 200 Ом.
- Измерение сопротивления проводника необходимо производить при напряжении более 500 Вольт. Измерение мультиметром сопротивления в цепи с напряжением менее 500 Вольт может привести к выходу из строя прибора.
- Измерение сопротивления заземления при помощи мультиметра должно проводиться совместно с подключением прибора к заземляющему устройству.
- Измерение сопротивления контура заземления можно проводить только на стадии приемки в эксплуатацию.
Измерение сопротивления заземления необходимо проводить в трехфазных сетях. При подключении к однофазной сети необходимо проводить измерение тока утечки. Для измерения сопротивления контура заземления в однофазной системе необходимо подключить мультиметр в режим измерения тока, а затем произвести замер в двух точках контура. Значения сопротивления между двумя точками контура должны быть равны. Если эти значения не равны, то контур заземления требует ремонта.
Что учесть
Перед тем, как измерить сопротивление заземления мультиметром необходимо учесть:
- Мультиметр не должен быть перегружен (не должен иметь предел измерения до 10 Мом).
- На мультиметре должен стоять нулевой режим измерения.
- В мультиметре не должно быть выставлено более высокое значение силы тока (от 200 мА или более).
- Перед измерением не должны быть подключены какие-либо нагрузки.
5) Перед замером сопротивления заземления необходимо отсоединить все провода от заземляющего контура.
5) Перед замером сопротивления заземления необходимо отсоединить все провода от заземляющего контура.Для замера сопротивления необходимо подключить мультиметр к клеммам заземления и измерять сопротивление. Сопротивление должно быть в пределах от 1 до 100 кОм. Если сопротивление будет менее 1 Ом, то это означает, что контур заземления неисправен и необходимо его заменить. Если сопротивление будет более 100 кОм, то возможно из-за утечки на землю замыкание и тогда необходимо определить есть ли утечка на землю в данном месте. Также, перед тем, как замерить сопротивление заземления мультиметром, необходимо проверить целостность заземляющего провода. Для этого следует измерить сопротивление петли фаза – ноль мультиметром. Если оно равно 0 Ом или менее, то проблема в заземляющем проводе. Заменить провод или установить перемычку между фазой и нулем. Если же сопротивление равно 0 Мом или более, то можно сделать вывод, что заземление в норме. Далее следует замерить напряжение на зажимах заземления.
В нормальном состоянии оно должно быть от 0 до 30 В.
Какие требования
Прежде чем определиться, как замерить заземление мультиметром в частном доме, необходимо учесть требования к замеру:
- Заземляющий проводник должен быть подключен к контуру заземления.
- Заземление должно быть выполнено на металлических конструкциях.
- В качестве заземляющего проводника нельзя использовать другие металлические конструкции.
- Заземление на металлических трубах должно быть изолировано от остального контура.
- Заземление не должно иметь соединений с другими металлическими конструкциями.
- В качестве заземления не может быть использован водопровод или другие трубы.
Результаты в омах станут показателями сопротивления заземления. Если результат измерения превышает 10 Ом, то это говорит о том, что в устройстве есть проблемы. Это может быть связано с неполадками в системе, поломкой оборудования или нарушением правил монтажа.
Как измерить сопротивление контура заземления мультиметром? Перед проверкой необходимо подготовить мультиметр к работе.
Нужно убедиться, что прибор включен и в нем есть функция измерения сопротивления. Затем нужно установить переключатель на функцию «З», а затем на «Ом». Теперь можно приступать к измерению. При измерении сопротивления заземляющих систем, в первую очередь, измеряется сопротивление растеканию тока. Это значение будет отображено на дисплее прибора. Оно зависит от длины заземлителя, его сечения и площади поперечного сечения. Чтобы определить сопротивление заземления, нужно измерить два значения. Первое — сопротивление растекания. Второе — сопротивление грунта. Для этого нужно измерить расстояние между точками с измеренным сопротивлением растекания и с сопротивлением грунта и вычислить среднее значение. Чтобы заземление замерить тестером нужно подключить его к клеммам, расположенным на задней панели. Подсоединяются зажимы, которые называют «крокодил».
Перед измерением необходимо проверить, чтобы клеммы были чистыми, так как грязь и пыль могут исказить показания. Если сопротивление меньше, чем указано в паспорте, то это может значить, что нарушена конструкция или неправильно проведены работы по заземлению.
Если показатель выше, то может быть нарушена изоляция.
Измерение мультиметром
Чтобы ответить на вопрос «как замерить сопротивление заземления тестером» необходимо знать, что сопротивление заземляющего устройства, измеренное в любой точке, не должно превышать 4 Ом. Это требование обусловлено тем, что при нормальном режиме работы электроустановки заземлитель не оказывает вредного воздействия на организм человека. В случае пробоя изоляции на корпус электрооборудования и замыкания фазы на заземленный корпус напряжение на нем будет больше рабочего напряжения электроустановки. Измерение мультиметром является наиболее простым и доступным для каждого способа и метода измерения, но он не дает точной информации о сопротивлении заземляющего контура. Поэтому для определения сопротивления заземлителя используется метод амперметра и вольтметра. Это один из самых точных методов определения сопротивления заземления, который позволяет определить величину сопротивления, которая может меняться в зависимости от состояния грунта.
Для определения величины сопротивления заземления измерительным прибором необходимо иметь исправный заземляющий контур. При измерении сопротивления изоляции обмоток трансформаторов тока и напряжения сопротивление изоляции измеряют между токоведущими частями и землей. Сопротивление изоляции определяют на трансформаторах тока, установленных на релейных и блочных щитах управления, и на трансформаторах напряжения, расположенных на распределительных устройствах (РУ) 6 – 10 кВ.
При измерении изоляции между обмотками и заземляющим устройством, сопротивление заземляющего контура должно быть не менее 0,5 Мом. Так как в процессе измерений напряжение между обмоткой и заземлением может достигать 1000 В, к измеряемому контуру должен быть подведен заземляющий проводник, соединенный с шиной заземления РУ. Сопротивление заземляющего контура измеряют в соответствии с требованиями ПУЭ. Погрешность измерения не должна превышать 10% от измеряемой величины.
Измерение сопротивления заземления мультиметром и контрольной лампой
Разделы статьи:
Измерение сопротивления заземления мультиметром и контрольной лампой
Эффективность заземления во многом зависит от его сопротивления.
Чем меньше будет сопротивление заземления, тем лучше оно будет справляться со своей задачей. Существуют определённые нормы, какое именно сопротивление заземления должно быть на производстве и в быту.
Согласно ПУЭ, сопротивление заземляющего контура не должно быть более чем 4 Ом. Связано это, прежде всего, с сопротивлением человеческого тела, которое составляет порядка 1000 Ом. Простыми словами говоря, суть заземления в том, чтобы при пробое фазы на корпус электроприбора, ток ушёл по меньшему проводнику в землю, и чтобы это был на человек, а именно заземление, сопротивление которого оказывается меньшим.
Таким образом, видно, насколько важно выдержать все нормы и правила при монтаже заземления, чтобы его сопротивление было как можно ниже. Итак, вы сделали заземление в доме, как же его можно проверить доступными способами и приборами, в частности мультиметром?
Измерение сопротивления заземления
Измерить, какое именно сопротивление имеет заземление можно и при помощи цифрового мультиметра.
Ранее вы могли прочесть одну из статей на сайте Электрик ИНФО, как пользоваться цифровым мультиметром. Следовательно, вы уже можете производить замеры напряжения в сети.
Чтобы проверить сопротивление заземления мультиметром, нужно выполнить следующие действия:
- Подать, напряжение на розетки;
- Переключить мультиметр в режим измерения переменного напряжения;
- Поднести щупы мультиметра к фазе и нулю в розетке или на электрощитке. При наличии напряжения в доме, мультиметр должен показать 220 Вольт;
- Затем необходимо поднести щупы мультиметра к фазному и заземляющему контакту розетки. Если заземление отвечает всем необходимым требованиям, то мультиметр также покажет напряжение 220 Вольт или приблизительно такое же самое.
Способ проверки сопротивления заземления мультиметром действительно рабочий. Таким образом, можно убедиться в том, что заземление работает и оно исправно. Если под рукой нет мультиметра, то проверить работоспособность заземления можно с помощью контрольной лампы.
Как сделать контрольную лампу
Итак, контролька, которую именно так чаще всего именуют электрики, представляет собой не что иное, как обычную лампу накаливания в патроне с куском провода. При помощи контрольной лампы, можно также проверить, рабочее ли заземление.
Для проверки сопротивления заземления действуем точно таким же образом, как и в случае с мультиметром. То есть, сначала проверяем, есть ли напряжение на фазе и нуле, а затем перекидываем один из проводов к заземляющему контакту. При наличии заземления, контрольная лампа должна загореться.
Если лампа не горит, то заземление отсутствует. Также, лампа может гореть тускло, что будет говорить о плохом сопротивлении заземления. Можно проверить заземление и через УЗО или дифавтомат. Если подключить в цепь вместе с контрольной лампой, то сработавшее УЗО при проверке заземления будет говорить о том, что контур исправен.
Следует знать, что время от времени нужно производить замеры сопротивления заземления снова.
Связано это со многими нюансами, в том числе и с послаблением контактов между заземлителями.
Поделиться статьей в социальных сетях
Использование тестера сопротивления заземления: принципы измерения и эталонные значения сопротивления
Что такое тестер сопротивления заземления?
Сопротивление между заземляющим электродом и землей обычно называют сопротивлением заземления. Точнее, сопротивление заземления представляет собой сумму сопротивления заземлителя, контактного сопротивления заземлителя и земли и сопротивления земли. Сопротивление заземления отличается от обычных резисторов тем, что оно имеет следующие особые характеристики:
• Поляризующее действие
Поскольку земля ведет себя как электролит, она проявляет поляризующее действие, так что постоянный ток создает электродвижущую силу в противоположном направлении, что делает невозможным точное измерение. Следовательно, сопротивление заземления обычно измеряют прямоугольной или синусоидальной волной на частоте от нескольких десятков герц до 1 кГц.
• Специальная измерительная установка
Сопротивление заземления — это сопротивление между заземляющим электродом и землей. Его нельзя измерить, не вставив электрод в землю. Поскольку земля имеет сравнительно низкое удельное сопротивление, вблизи электрода, от которого течет ток, используемый для измерения, возникает падение напряжения. Следовательно, чтобы точно измерить значение сопротивления каждого заземляющего электрода (электрода E, электрода S [P] и электрода H [C]), необходимо отойти примерно на 10 м.
• Наличие помех
Измерение сопротивления заземления подвержено помехам, таким как потенциал земли и влияние вспомогательных заземляющих электродов. Потенциал земли, вызванный током утечки от устройств, подключенных к заземляющему электроду, накладывается на сигнал, который обнаруживает тестер сопротивления заземления, влияя на измеряемые значения. Кроме того, если вспомогательные заземляющие электроды имеют высокое сопротивление заземления, ток измерения уменьшится, что сделает измерение более чувствительным к влиянию шума, такого как потенциал земли.
FT6031 устойчив к этим внешним воздействиям, что позволяет проводить точные измерения даже в плохих условиях.
Полный модельный ряд тестеров сопротивления заземления
Принципы измерения тестером сопротивления заземления
Напряжение источника переменного тока подается между электродами H (C) и E, и измеряется переменный ток I, который протекает в результате по амперметру. Кроме того, с помощью вольтметра переменного тока измеряют напряжение V, возникающее между электродами S (P) и E при протекании тока I.
Затем из измеренных тока I и напряжения V рассчитывается сопротивление заземления RX электрода E. Невозможно точно измерить напряжение между электродами H (C) и E или напряжение между электродами H (C) и S (П) электроды.
Полный модельный ряд измерителей сопротивления заземления
Типы заземляющих устройств и значения эталонного сопротивления заземления
Технические стандарты электроустановок устанавливают следующие типы заземляющих устройств и значения сопротивления заземления*1:
Установка заземления Значение сопротивления заземления
Класс A (ранее Класс 1) 10 Ом или меньше
Класс B (ранее Класс 2) Расчетное значение*2
Класс C (ранее Класс 3) 10 Ом или меньше*3
Класс D (ранее Класс 3) класс 3) 100 Ом или менее*3
*1 Приведены значения из японских стандартов.
Обратите внимание, что эти значения зависят от страны.
*2 Величина Ом, эквивалентная результату деления тока замыкания на землю в амперах одного провода в цепи на стороне высокого напряжения или особо высокого напряжения трансформатора на 150 (или, если напряжение цепи относительно земли превышает 150 В из-за сочетания цепи на низковольтной стороне трансформатора с [а] цепью на высоковольтной стороне трансформатора или [б] цепью на высоковольтной стороне трансформатора сторона напряжения с рабочим напряжением 35 000 В или менее, либо [1] 300, если она оборудована устройством, автоматически отключающим высоковольтную цепь или специальную высоковольтную цепь с рабочим напряжением 35 000 В или менее в течение более 1, но менее 2 секунд или [2] 600, если он оснащен устройством, автоматически отключающим высоковольтную цепь или особовысоковольтную цепь с рабочим напряжением 35 000 В менее чем за 1 секунду )
*3 При наличии устройства, автоматически отключающего рассматриваемую низковольтную цепь в течение 0,5 секунды в случае замыкания на землю, 500 Ом
Полный модельный ряд тестеров сопротивления заземления
Как Измерить сопротивление заземления?
I Введение
Методы измерения сопротивления заземления обычно следующие: метод с двумя линиями, метод с тремя линиями, метод с четырьмя линиями, метод с одним зажимом и метод с двумя зажимами.
Каждый из них имеет свои особенности. В реальном тесте мы должны выбрать правильный метод тестирования, чтобы результаты теста были точными.
В этой статье в основном будут представлены несколько методов тестирования сопротивления заземления , включая принцип тестирования, как использовать тестер сопротивления заземления и так далее.
В этом видеоролике рассказывается о функции сопротивления заземления и объясняется важность заземления, факторов окружающей среды и испытаний.
Каталог
|
I Введение |
|
II Что такое сопротивление заземления |
|
III Метод вольтметрового метитра |
|
IV Использование испытателя с сопротивлением на земле 4.1 Внедрение наземного устойчивости 4.2 Как использовать территорию Ground Costicer 4.3.3. Тестер |
|
V Двухлинейный метод |
|
VI Трехлинейный метод |
|
VII Четырехлинейный метод |
|
VIII Single Clamp Measurement |
|
IX Double Clamp Method |
|
X One Earthing / Grounding Quiz Question 10. 10.2 Answer |
|
XI FAQ |
1 Question II Что такое сопротивление заземления
Сопротивление заземления — это сопротивление, возникающее при протекании тока от заземляющего устройства к земле, а затем через землю к другому заземляющему телу или рассеиванию на расстоянии. Значение сопротивления заземления отражает хорошую степень контакта между электрическим устройством и землей и шкалу заземляющей сетки.
Сопротивление заземления является важным параметром, используемым для измерения того, является ли состояние заземления хорошим или нет. Это сопротивление, при котором ток течет от заземляющего устройства к земле, а затем течет к другому телу земли или к дальнему концу. И это включает в себя сопротивление заземляющего провода и самого заземляющего тела, контактное сопротивление между заземляющим телом и сопротивлением земли, а также сопротивление земли между двумя заземляющими телами или сопротивление земли заземляющего тела на бесконечном расстоянии.
. Величина сопротивления заземления напрямую отражает хорошую степень контакта электрического устройства с «землей», а также отражает масштаб заземляющей сетки.
Концепция сопротивления заземления подходит только для небольшой сетки заземления. Однако с увеличением площади заземляющей сети и уменьшением удельного сопротивления почвы влияние индуктивной составляющей импеданса земли становится все больше и больше, и крупномасштабная заземляющая сеть должна быть спроектирована с сопротивление заземления.
Рис.1. Проверка сопротивления заземления
III Метод вольтметра-амперметра
(1) Область применения: подходит для измерения заземляющих устройств менее 0,5 Ом.
(2) При использовании одного заземлителя измеренные одиночный заземлитель, заземлитель по току и заземлитель по напряжению должны располагаться по прямой линии 20–40 м.
(3) Если заземляющее устройство представляет собой заземляющую сеть, измеренная заземляющая сеть G, заземлитель тока C и заземлитель напряжения P также должны располагаться по прямой линии.
Расстояние между текущим заземлителем С и краем измеряемой сетки заземления G должно быть D GC = (4-5) D, а расстояние между измеренной заземляющей сеткой Gи напряжением заземлителя P должно быть D GP = 90,5-0,618)
(4) D — максимальная диагональ измеряемая длина наземной сетки G. Заземляющий электрод P по напряжению помещается в области фактического нулевого потенциала поля тока в земле. Для нахождения фактических областей нулевого потенциала поля тока в земле заземлитель напряжения Р можно трижды перемещать в направлении подключения ГТ. Расстояние каждого хода составляет около 5% от DGC. Измерьте напряжение между PG.
(5) Если погрешность между тремя показаниями вольтметра не превышает 5 %. Среднее положение можно использовать как положение электрода напряжения для измерения.
(6) Отношение показаний вольтметра и показаний амперметра представляет собой сопротивление заземления заземляющей сети G, подлежащее измерению.
Рис.2. Измерение низкого сопротивления

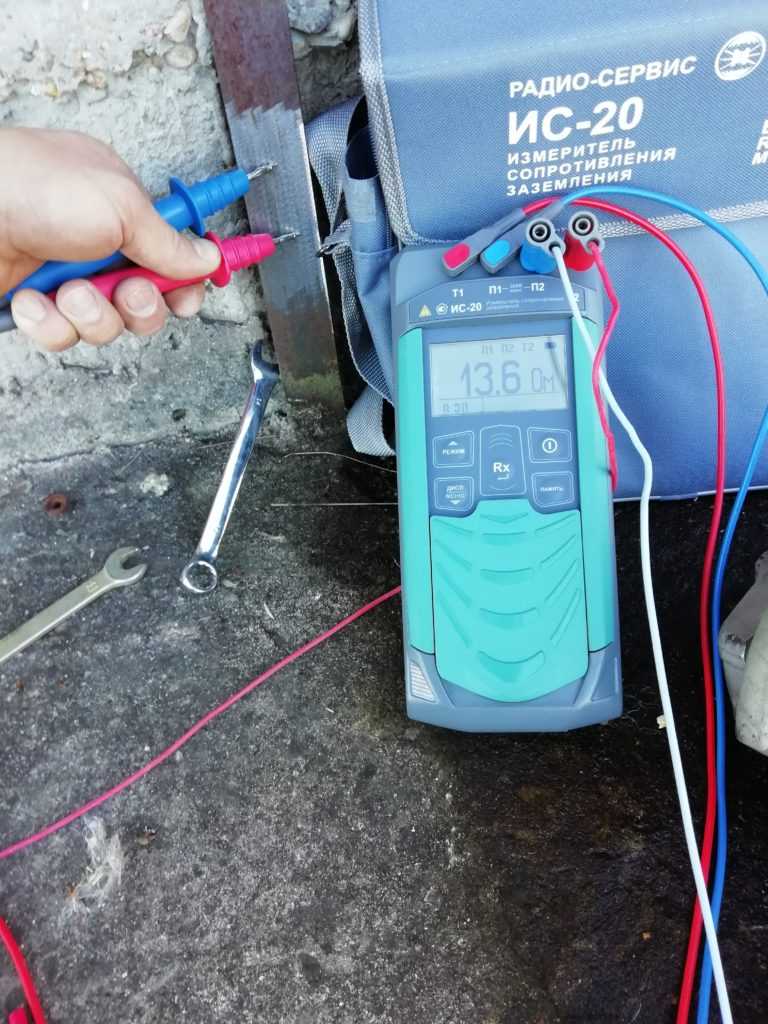

IV Использование тестера сопротивления заземления
4.1 Знакомство с тестером сопротивления заземления
Тестер сопротивления заземления также обычно выдает источник питания переменного тока с напряжением холостого хода 6 В, а между ними добавляется источник переменного тока с постоянным током 10 А или 25 А. точки, подлежащие измерению. Тестер может измерять падение напряжения между двумя точками и в соответствии с законом Ома напрямую показывает сопротивление между двумя измеряемыми точками.
4.2 Как использовать тестер сопротивления заземления
(1) Подготовка к использованию измерителя сопротивления заземления
1) Прочесть инструкции к измерителю сопротивления заземления и понять устройство, характеристики и способ применения прибора.
2) Инструмент и все принадлежности тестера, необходимые для подготовки и измерения, должны быть очищены, а тестер и заземляющий щуп должны быть протерты начисто, особенно заземляющий щуп, а грязь и пятна ржавчины на поверхности тестера должны быть удалены.
очищенный.
3) Отсоединить заземляющую шину от точки присоединения заземляющего корпуса или точки присоединения заземляющей магистрали таким образом, чтобы заземляющий корпус отделился от любого соединения и стал самостоятельным телом.
(2) Этапы измерения при использовании тестера сопротивления заземления
1) Два заземляющих щупа вставляются в землю на расстоянии 20 м и 40 м соответственно вдоль направления излучения заземляющего тела, и ввод глубина составляет 400 мм, как показано на следующем рисунке.
- Тестер сопротивления заземления размещается рядом с заземляющим корпусом и выполняется электромонтаж. Способ подключения следующий:
Рис.3. a) Фактическая работа испытания сопротивления заземления
b) Эквивалентный принцип испытания сопротивления заземления
-кнопка клеммы) или к короткозамкнутой общей клемме «C2» (четырехконтактная ручка-счетчик).
② Для подключения измерительного щупа (токового щупа) от заземляющего корпуса 40 м к измерительной ручке «C1» измерительного прибора с помощью самого длинного выделенного провода.
③ Подключить измерительный щуп (потенциальный щуп) от заземляющего корпуса 20.м к клемме «P1» измерительного прибора специальным проводом с центром на оставшейся длине
Рис.4. Метод подключения
3) После того, как измерительный прибор размещен горизонтально, убедитесь, что указатель гальванометра указывает на центральную линию, в противном случае отрегулируйте «регулятор нулевого положения», чтобы он указывал на центральную линию.
4) Установить «шкалу увеличения» (или ручку грубой настройки) на максимум и медленно повернуть шток генератора (стрелка начнет смещаться), одновременно вращая «шкалу измерения» (или ручку точной настройки ), чтобы навести стрелку гальванометра на центральную линию.
5) Когда стрелка гальванометра находится близко к балансу (указатель близко к центральной линии), кривошипы поворачиваются так, чтобы скорость достигала 120 об/мин или более, и «измерительная шкала» настраивается чтобы навести указатель на центральную линию.
6) Если показание измерительного циферблата слишком маленькое (менее 1), его трудно считать точно, что указывает на то, что множитель шкалы слишком велик. В это время «шкала увеличения» должна быть установлена на небольшое кратное значение, а «шкала измерения» должна быть перенастроена так, чтобы указатель указывал на центральную линию и считывал точное значение.
7) Рассчитываются результаты измерений, т. е. R = масштаб увеличения x количество показаний шкалы.
4.3 Меры предосторожности при использовании тестера сопротивления заземления
(1) При измерении сопротивления заземления с помощью тестера сопротивления заземления в руководстве по эксплуатации требуется использовать метод 20-40-метровой вехи. Тестер сопротивления заземления оснащен специальными проводами длиной 20 и 40 м.
(2) Для исключения влияния взаимного сопротивления расстояние между заземлителем напряжения P и заземлителем C тока должно быть не менее 20M.
Если текущий заземляющий электрод C расположен вдали от заземляющего электрода P по напряжению, текущий заземляющий электрод C не может быть расположен.
(3) Токовый заземляющий электрод C и заземляющий электрод P по напряжению могут быть расположены перпендикулярно тестируемой заземляющей сетке G или токовый заземляющий электрод C и заземляющий электрод по напряжению P и заземляющая сетка G Тестируемая форма представляет собой треугольник, каждая сторона которого имеет длину 20 метров.
(4) Если окружающая земляная сетка G покрыта асфальтовым или бетонным покрытием, на покрытие можно положить две плоские стальные пластины (250 мм × 250 мм) и полить водой между ними. Тестовый зажим зажимается на стальной пластине. Тканевый материал, который может удерживать воду, также может быть размещен на поверхности дороги, а тканевый материал с водой окружает вспомогательный заземляющий электрод.
(5) Также можно насыпать песок и спустить воду на дорожное покрытие, а вспомогательный заземляющий электрод помещается в песчаную лужу.
Рис.5. Тестер сопротивления заземления
Двухпроводной метод В
(1) Условия
Должно быть хорошо заземленное заземление, например PEN. Результат измерения представляет собой сумму сопротивлений измеренного и известного заземления. Если известно, что заземление намного меньше сопротивления измеренного заземления, результат измерения можно использовать как результат измерения заземления.
(2) Применение
Участки с плотной застройкой или бетонными полами нельзя использовать для забивных свай.
(3) Электропроводка
E + ES подключается к измеряемой массе, H + S подключается к известной массе.

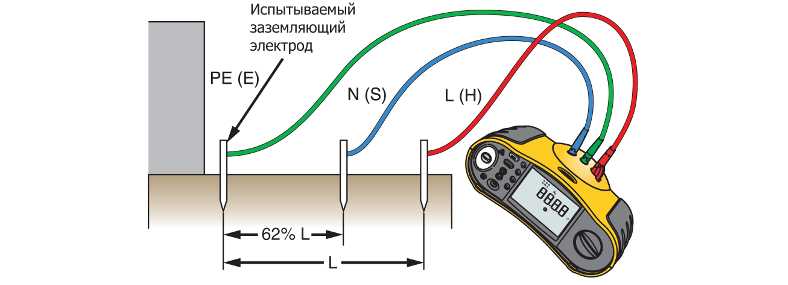

VI Трехлинейный метод
(1) Условия
Должно быть два заземляющих стержня: вспомогательный заземляющий электрод и электрод обнаружения. Расстояние между каждым заземляющим электродом не менее 20 метров.
(2) Принцип
Ток суммируется между вспомогательной землей и измеряемой землей для измерения падения напряжения между измеряемой землей и электродом обнаружения. В результаты измерений входит сопротивление самого кабеля.
(3) Применение
Заземление, заземление на строительных площадках и заземление громоотвода ЧПЗ.
(4) Проводка
S подключается к электроду обнаружения, H подключается к вспомогательному заземлению, а E и ES подключаются к измеряемому заземлению.
VII Четырехпроводной метод
Четырехпроводной метод в основном аналогичен трехпроводному. Он заменяет трехлинейный метод при измерении низкого сопротивления заземления и устраняет влияние сопротивления измерительного кабеля на результат измерения. E и ES должны быть подключены непосредственно к земле, чтобы измеряться отдельно. Этот метод является наиболее точным из всех методов измерения сопротивления заземления .
Рис.6. Проверка сопротивления заземления
(1) Условия
Измерьте сопротивление заземления каждой точки заземления в многоточечном заземлении. Не отсоединяйте заземление во избежание опасности.
(2) Применение
Многоточечное заземление. Не отсоединять. Измерьте сопротивление каждой точки заземления.
(3) Электропроводка
Используйте токоизмерительные клещи для контроля тока в измеренной точке заземления.
Рис.7. Испытание клещами сопротивления заземления на опорах башни
IX Метод двойных клещей
(1) Условия
Многоточечное заземление без измерения дополнительных заземляющих стержней, измерение одиночного заземления.
(2) Электропроводка
Используйте токоизмерительные клещи, указанные производителем, для подключения к соответствующей розетке и зажмите два зажима на проводе заземления.
Расстояние между двумя зажимами должно быть больше 0,25 метра.
X Один вопрос по заземлению / тесту заземления
10.1 Вопрос
В какой из следующих систем идентификация неисправности является утомительной:
- 2 Сопротивление заземления 9
- Жесткое заземление
- Реактивное заземление
- Отключение заземления
10.2 Ответ
D
XI FAQ
1. Что такое сопротивление заземления?
Сопротивление, оказываемое заземляющим электродом потоку тока в землю, известно как сопротивление заземления или сопротивление заземления. … Сопротивление между пластиной заземления и землей измеряется методом падения потенциала.
2. Каково сопротивление Земли?
Профиль сопротивления заземления варьируется от 10 до 20 Ом. Идентификация грунта, а также запрограммированные интенсивные полевые измерения удельного сопротивления грунта и системы заземления на выбранных участках доказывают, что значения удельного сопротивления грунта зависят от типа грунта.
3. Каково сопротивление заземляющего стержня?
25 Ом
Почти все электрики и инспекторы по электротехнике знакомы с требованиями Национального электротехнического кодекса в гл. 250-54, который требует, чтобы сопротивление заземления единичного электрода (например, заземляющего стержня) составляло 25 Ом или меньше.
4. Как использовать клещи для измерения сопротивления заземления?
Закрепите тестер заземления вокруг провода, идущего к заземляющему электроду, соединенному с ЗЕЛЕНЫМ проводом. Запишите чтение. Снимите тестер заземления с провода и снова закрепите калибровочный контур. Повторно проверьте показания 5,0, чтобы подтвердить показания заземляющего стержня.
5. Что такое испытание сопротивления заземления?
Для имитации однофазного замыкания в одну из ваших линий электропередачи подается испытательный ток с использованием источника переменного тока с переменной частотой и заземлением удаленного конца линии.
6. Как проверить сопротивление заземления с помощью мультиметра?
В простом, но несколько ненадежном методе используется длинный провод и цифровой мультиметр. Подключите один конец провода к известному хорошему контакту заземления (возможно, рядом с местом, где установлен блок предохранителей). Измерьте сопротивление от другого конца провода до заземляющего разъема розетки/устройства, которое необходимо проверить.
7. Какое сопротивление заземления?
5,0 Ом
В идеале сопротивление заземления должно быть равно нулю. Не существует единого стандартного порога сопротивления заземления, признанного всеми агентствами. Однако NFPA и IEEE рекомендуют значение сопротивления заземления 5,0 Ом или меньше.
8. Можно ли проверить заземляющий стержень мультиметром?
С помощью мультиметра можно измерить сопротивление почвы между заземляющим электродом и какой-либо контрольной точкой, например системой водопровода, но ток короткого замыкания может столкнуться с более высоким сопротивлением.
9. Какой самый простой метод измерения сопротивления заземления?
Метод мертвого заземления является самым простым способом получения показаний сопротивления заземления, но он не так точен, как трехточечный метод, и его следует использовать только в крайнем случае. Он наиболее эффективен для быстрой проверки соединений и проводников между точки соединения.
10. В чем разница между соединением и заземлением?
За счет соединения объектов, не проводящих ток, которые являются частью электроустановки (например, металлических кабелепроводов и кожухов), к системе заземления гарантируется, что они не могут оказаться под напряжением.
Вам также может понравиться:
Основная информация о варисторе
Как измерить сопротивление и как определить сопротивление?
Что такое чип постоянного резистора?
Что такое токоограничивающий резистор и его назначение?
Лучшие продажи диода
| Фото | Деталь | Компания | Описание | Цена (долл. США) |
Альтернативные модели
| Часть | Сравнить | Производители | Категория | Описание |
Заказ и качество
| Изображение | Произв.
от Метки: Комментарии |
Добавить комментарий
