Как подсоединить провода к розетке с выключателем: Схема подключения выключателя и розетки от одного провода

Содержание

Как установить розетку и выключатель?

Главная

Обзоры и советы

Статьи

Как установить розетку и выключатель?

Обязательными элементами современного и качественного ремонта является установка розетки и выключателя. Хорошо, когда рядом есть специалист, который сделает это профессионально. Но бывает случаи, когда ремонт делается своими силами. Тогда придется устанавливать такие элементы самостоятельно.
Для того чтобы установить розетку, необходимо, прежде всего, определиться с местонахождением. Основным вопросом здесь может стать, на какой высоте ее установить. Можно установить розетку под потолком, над плинтусом или на расстоянии вытянутой руки, над головой. Это зависит от предпочтений хозяина.

Розетки различают наружные и встроенные. В плане функциональности разницы между ними нет. Просто встроенную розетку нужно установить в нишу стены, а для наружной розетки необходимо наличие пластиковой коробки.

Установка розетки своими руками

Если в квартире в основном гипсокартонные стены, то в установке розетки нет ничего сложного. Достаточно прорезать дырку в гипсокартоне. Прежде, чем установить розетку, ее необходимо разобрать (снять наружную крышку). Касаемо накладной розетки, то зафиксировать место установки такой розетки необходимо карандашом, предварительно приложив ее к месту установки. Намеченные карандашом отверстия просверливаются и вставляются дюбеля. Розетка прикручивается с помощью шурупов.

Розетка и электричество

После того, как определены места установки розетки и установлены коробки под розетку, нужно подключить электричество к розетке. Фиксация провода в розетке может быть следующая: специальное отверстие для провода, провод также может прикручиваться с помощью болта и шайбы. Розетки могут иметь специальный третий провод для заземления. Заземление необходимо для того, чтобы подключать к сети мощные электроприборы, которые обеспечивают подогрев воды.

Фиксация розетки

Завершающим этапом установки розетки является фиксация. Правильная фиксация розетки необходима для того, чтобы выдергивая вилку с розетки, она не вывалилась с гнездом. Накладная розетка обычно крепиться к стене  саморезами и держится очень прочно. Встроенная розетка фиксируется с помощью распорных рычажков и дополнительно может закрепляться с помощью небольших саморезов к установочной коробке, в которую она монтируется.

Установка и подключение выключателя

Перед тем, как устанавливать выключатель, следует отключить электричество (рубильник). Далее следует специальным тестером убедиться в отсутствии тока в проводах. Лучше всего производить установку днем, в светлое время суток.
Демонтаж старого выключателя подразумевает: открытку старого выключателя и вычищение коробки от грязи и краски. Перед установкой выключатель необходимо раскрыть. Провода должны находиться на расстоянии не более 15 см от стены. С конца провода удаляется изоляция на один–полтора сантиметра.
Подключение выключателя к электросистеме зависит от того, как расположены клеммы. Плоскогубцами делается загиб проводов. Далее провода прикручиваются отверткой на свои места. Провода подключаются по цветам: фаза  – белый или коричневый, ноль  — синий или черный, земля – желтый или черный.
Обычно самый светлый из проводов и является фазой. Дальше провода вкладываются в коробку, выключатель вставляется в стену и прикручивается винтами. Для того, чтобы выключатель был установлен ровно, используется уровень. И только после того, как уровнем определено место установки, прикручивается выключатель. Работу выключателя обеспечивает клавиша, которая просто устанавливается на место назначения и немного придавливается. После того, как установка выключателя осуществилась, можно включить рубильник и подключить электричество.

Подключаем розетку и выключатель: что нужно знать, меры предосторожности

Папа мастер! > Виды работ > Подключаем розетку и выключатель: что нужно знать, меры предосторожности

Давно минуло то время, когда наши родители учили уроки без электрического света. С появлением электричества все изменилось. Теперь трудно представить, что когда-то люди могли без него обходиться. Теперь заходя в любой дом, рука интуитивно тянется выключателю. Один щелчок и прихожая озаряется светом. Все удобно, все просто. Для многих абсолютно невдомек, каким образом загорается лампочка. Как подключить розетку и выключатель для огромного числа людей и вовсе загадка. Чтобы немного разобрать этот вопрос, чтобы он стал понятен даже непросвещенному, нужно вначале определить, что же из себя представляет электрический ток.

Как провести проводку в доме

Чтобы не углубляться в школьный курс физики, не приводить многочисленные формулы, мы простыми словами дадим определение: под электрическим током понимают направленное движение заряженных частиц. Движение всегда происходит по кругу. Как правило, электрики называют положительный заряд — фазой, отрицательный – 0 (ноль). Таким образом, замыкая цепь, лампочка загорается. Если разомкнуть – гаснет. На словах все очень просто. На деле же многие предпочитают вызвать специалистов и самим даже не пробовать устранить какие-либо неполадки в проводке. Во многих случаях это вполне оправдано. Если человек не имеет малейшего представления об электричестве и его законах, то ему лучше ничего и не делать. Ведь провода под током представляют реальную опасность.

Если же вы имеете пусть даже небольшое представление об электричестве, то вам не составит никакого труда самостоятельно выполнить некоторые работы. О том, как провести проводку в доме, мы и поговорим ниже.

Первое, что нужно сделать, это обнаружить питающие провода (фазу и 0). Это основа основ. Сколько бы в распределительной коробке не было скруток, сколько бы не было проводов – там всегда должны быть фаза и 0. Для того, чтобы определить положительный заряд, применяют отвертку-тестер. Если заряд провода положительный, отвертка световым сигналом укажет на это. Если отрицательный – сигнал будет отсутствовать.

как подключить розетку с выключателем
разводка проводки в частном доме
варианты прокладки проводки

Необходимый перечень инструментов и принадлежностей для работы с проводкой

  1. Отвертка-тестер или амперметр (прибор для измерения силы тока)
  2. Изолента (вместо изоленты можно использовать сизы)
  3. Нож
  4. Отвертка крестовидная и плоская (используются при зажиме соединений в приборах)
  5. Пассатижи (для откусывания проводов, для более надежной и аккуратной их скрутки)

Чтобы провести проводку в доме, для этого не потребуется ничего сложного. От питающих концов ведем провода к отдельно взятой комнате. В этой комнате, как правило, будет располагаться распределительная коробка. Уже от этой коробки перемещаемся в следующую комнату. И так далее. Провода необходимо спрятать, чтобы их не было заметно. Обычно они прячутся в стене. Для этого делается штраба (углубление или канал в стене), куда и укладываются провода. Потом штрабу заштукатуривают. Таким образом, получается то, что провода выведены во все комнаты в места распределения. От этих мест мы уже в дальнейшем сможем подключить и розетки с выключателем, и все что угодно.

Один немаловажный факт. Если вы делаете проводку в отдельно взятом помещении, то необходимо определить вид проводов, откуда вы будете питать ваше помещение. Провода применяются, как правило, двух видов: медные и алюминиевые. Не стоит пренебрежительно относиться к этому. Если изначально вы питаетесь от медных проводов, то вам следует в дальнейшем и пользоваться медными. Если соединить медь и алюминий вместе, то работать все будет. Вы не почувствуете никакой разницы. Однако, медь и алюминий при взаимодействии со временем окисляться (вступят в химическую связь). Окисление нарушит качество контакта.

измерение напряжения портативным вольметром
заштукатуренная штраба с проводами

Что еще нужно помнить. Соединения всегда должны быть последовательными. Во избежание короткого замыкания, необходимо надежно изолировать соединения при помощи изоленты либо сиз. Для того, чтобы избежать последствий короткого замыкания (воспламенение, плавление и прочее), рекомендуется применять специальные устройства защитного отключения (УЗО) или дифференцированные автоматы. При потере тока, при коротком замыкании приведенные выше устройства отключат, обесточат цепь, предотвратив негативные последствия. В общих чертах мы рассмотрели все моменты, касаемые проводки в доме.

Как подключить розетку и выключатель

Начнем с того, что в каждой комнате, как правило, есть распределительная коробка, где находятся скрутки (развязки) проводов. От ближайшей коробки мы и будем вести питание к выключателю и розетке. Рассмотрим все на простом примере. Берем одну из комнат, в которой вы хотите, скажем, повесить светильник (либо любой другой осветительный прибор) на стену. Работать он будет посредством выключателя. Суть выключатель в том, что он разрывает электрическую цепь. Соединяя же ее, осветительный прибор загорается. Итак, начинаем последовательное подключение. У нас есть два питающих провода. Два провода отходит от светильника. И два будет отходить от выключателя. 6 концов – 3 скрутки. Минусовой (ноль) ведем к выключателю. Второй конец от выключателя соединяем с минусовым проводом светильника. Получается, как бы, одна линия нулевой цепи. Положительный конец от светильника ведем и соединяем напрямую к питающему проводу (фазе). Таким образом, условно получилось 3 скрутки по 2 провода. Если их мысленно объединить, то получим круговое движение от положительного к отрицательному и наоборот. Выключатель в этом случае служит разрывом. Скрутки тщательно изолируем. Вот и все, что касается подключения выключателя. Подключение выключателей с несколькими кнопками происходит по тому же принципу.

С подключением розетки все проще. Если это одинарная розетка, то там лишь два входа (под + и 0). Подсоединяем фазу и ноль и готово. Можно подключать в розетку любой прибор и пользоваться. Пример подключения блока двухклавишного выключателя с розеткой смотрите на схеме к данной статье.

Похожие записи

Имитация кирпича своими руками из штукатурки — особый вид бюджетного декорирования стен

Проблема декорирования стен — один из ключевых запросов ремонта: капитального…

Венецианская штукатурка своими руками из обычной шпаклевки: мастер-класс

Каждый, кто сталкивался с ремонтом, знает, что стоимость стройматериалов и…

Маяки на трещины стен: виды приспособлений и способы их использования

Появившиеся на стенах здания трещины не только портят эстетику постройки, но и…

Как выполнить отделку подвала в частном доме

Прежде всего, подвал — это свободное пространство, которое можно задействовать с. ..

Интересное на сайте

  • Технология кладки стен из газобетонных блоков

    По эксплуатационным характеристикам газоблоки в разы лучше кирпича. Процесс их кладки настолько прост, что с ним справится даже полностью далёкий от стройки человек. Не являются …далее… »

  • Преображение за неделю или можно ли использовать гипсокартон в ванной

    Несмотря на заявления производителей гипсокартонных листов о прекрасных влагостойких свойствах, большинство всё же не решается использовать их в местах повышенного риска, то бишь в кухне …далее… »

  • Преимущества домов из СИП-панелей

    Дома, построенный по канадской технологии, удобны для проживания зимой и летом. Они теплые, практичные и подходят даже для сурового климата. Это обусловлено особенностями технологии. При …далее… »

  • Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками

    Шуроповерт считается незаменимым аппаратом для специалистов, работающих им постоянно и для любителя, выполняющего отдельные виды работ. Этот инструмент стал лучшей альтернативой для отвертки, которая очень …далее… »

  • Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков

    В наше стремительное время на рынке стройматериалов появляется все новая продукция, преуспевающая по многим показателям своих предшественников. Интересным фактом является то, что некоторые стройматериалы можно …далее… »

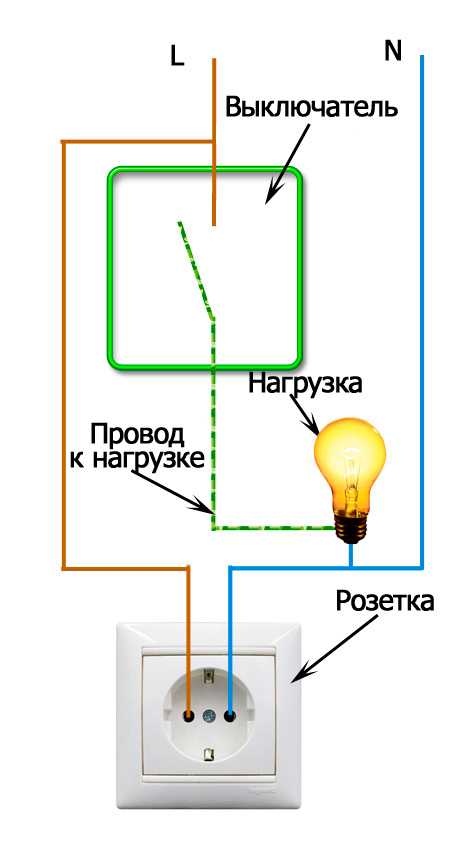

Как подключить розетку к выключателю света?

Прежде чем вы спросите, да, безопасно иметь розетку и выключатель света в одной цепи. Так что не беспокойтесь о подключении розетки к выключателю света. Если удобнее, чтобы проводка шла напрямую от коробки выключателя, делайте это.

Но вы должны сделать это правильно, подключив правильные провода к нужным клеммам. Вот краткое руководство по самостоятельному подключению штепсельной розетки к выключателю света.

Обратите внимание, что это руководство относится к односторонним переключателям. Но концепция, как правило, одинакова для других типов переключателей.

Идентификация проводов

С помощью отвертки откройте крышку распределительной коробки, стараясь не касаться металлических клемм.

Пока не отключайте питание от распределительной коробки. Вам нужно будет определить правильный горячий провод от сети.

Когда вы откроете распределительную коробку, вы найдете два кабеля, подключенных к переключателю, коричневый и синий.

Коричневый кабель обычно идет под напряжением от панели выключателя, а синий — нейтральный. Синий провод может быть обмотан коричневой лентой, показывая, что он действует как провод под напряжением, по которому подается питание на выключатель света.

Больше всего вам нужен кабель, идущий от панели выключателя. Это будет коричневый. Чтобы быть уверенным, выключите выключатель освещения, затем используйте тестер напряжения, чтобы проверить, какой провод все еще находится под напряжением. Это тот, что идет от сети.

Как только вы его идентифицируете, отключите питание этого выключателя света на панели выключателя. Если вы не уверены, какой переключатель на панели следует выключать, выключите все питание с помощью главного выключателя.

Вы также заметите два других провода. Заземляющий провод, подключенный к клемме заземления. Этот провод будет иметь зеленый и желтый рукав. В некоторых выключателях заземляющий провод может быть оголен.

Другой провод представляет собой пару проводов, концы которых соединены в колпачке или пластиковой клеммной колодке. Это нейтральные провода, которые соединяют светильник непосредственно с панелью выключателя.

Установка розетки

Удобнее всего установить розетку прямо под выключателем. Это упрощает прокладку новых проводов от выключателя к розетке за гипсокартоном.

В зависимости от того, где вы хотите разместить розетку, и типа вашей стены, вам, возможно, придется демонтировать часть стены, чтобы проложить провода.

Сделайте отверстие для выпускной коробки, но не вставляйте коробку. Протяните кабель от распределительной коробки вниз к розетке. Убедитесь, что вы используете тот же калибр провода, что и проводка переключателя.

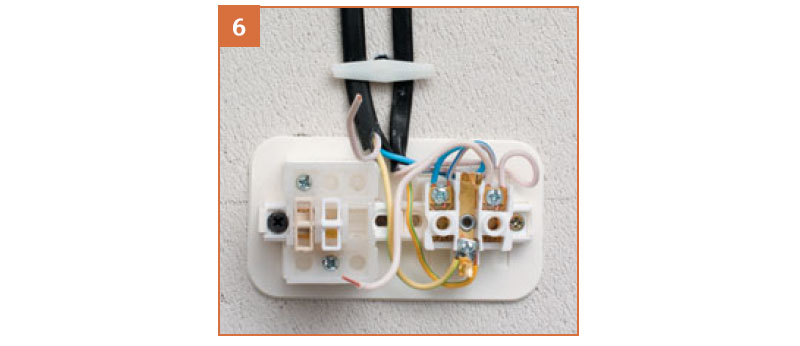

Подсоедините новый кабель к существующим проводам переключателя. Вам нужно будет соединить и зачистить отдельные провода для нейтрального, живого и заземления.

Добавьте нейтральный провод к двум нейтральным проводам переключателя и закрепите их клеммной колодкой.

Скрутите вместе новый заземляющий провод с заземляющим проводом переключателя и подсоедините их к клемме заземления переключателя.

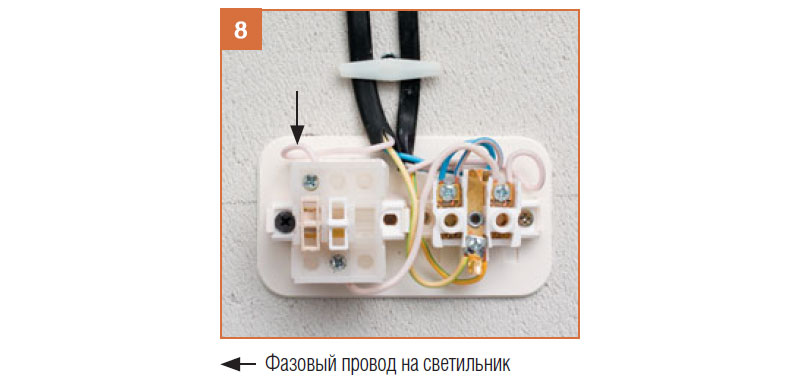

Чтобы завершить подключение, снимите провод под напряжением выключателя и скрутите его вместе с проводом под напряжением, идущим к розетке. Подсоедините два скрученных провода обратно к клемме переключателя.

Установите на место крышку переключателя.

Подключение розетки

Вставьте новую коробку розетки и протяните через нее кабель. Сращивайте и зачистите отдельные провода и подключите их к нужным клеммам на розетке.

Вверните розетку на место и снова включите питание.

Включите свет, чтобы проверить, работает ли он.

Вы можете воткнуть что-нибудь в розетку, чтобы проверить, работает ли оно. Но более безопасный способ проверить розетку — мультиметром или тестером розеток.

Он не только сообщит вам, находится ли розетка под напряжением, но и правильно ли она подключена.

Любые другие советы о том, как подключить штепсельную розетку к выключателю света? Пожалуйста, оставьте их в разделе комментариев ниже.

Как подключить выключатель света — шаги для однополюсных и трехпозиционных выключателей

istockphoto.com

Хотя подключить выключатель света несложно, для безопасного выполнения этой работы необходимо базовое понимание того, как работает электричество в доме. Если вы никогда раньше не работали с электропроводкой, подумайте о том, чтобы нанять электрика и спросить ее, можете ли вы наблюдать за ее работой, чтобы вы могли научиться правильно подключать выключатель света. Как только вы научитесь, подключение выключателя света может занять не более 10 минут. Никаких специальных инструментов не требуется, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или переходите на диммер.

Прежде чем приступить к подключению выключателя освещения

В жилых помещениях электроэнергия поступает в дом и распределяется через сервисную панель. Эта панель состоит из отдельных выключателей, которые распределяют электричество по различным цепям. Все цепи начинаются на сервисном щите и проводят электричество по кабелям к выключателям и розеткам, а затем обратно на сервисный щит.

В кабелях есть провода, предназначенные для выполнения различных задач: одни подают электричество к выключателям, а другие возвращают электричество обратно к сервисной панели. Третьи действуют как защитные механизмы для снижения риска поражения электрическим током.

Хорошей новостью является то, что вам не нужно знать сложные схемы, чтобы заменить выключатель света. Вам просто нужно отсоединить провода от существующего выключателя и таким же образом подключить их к новому выключателю. В следующем основном руководстве по подключению выключателя освещения описаны шаги по подключению выключателя света, как для однополюсных, так и для трехпозиционных выключателей.

Инструменты и материалы

  • Однополюсный выключатель освещения (дополнительно)
  • 3-позиционный выключатель освещения (дополнительно)
  • Отвертка
  • Плоскогубцы
  • Изолента (для трехпозиционных выключателей)
  • Многофункциональный инструмент

Меры предосторожности при подключении выключателя света Не комфортно работать с электропроводкой, просто не делайте этого. Если вы примете правильные меры предосторожности, замена выключателя света, как правило, безопасна и не представляет большого риска, поскольку вы манипулируете проводами, которые уже были профессионально установлены. Тем не менее, любителям-любителям не следует пытаться самостоятельно прокладывать новую проводку — это работа для электрика. Следующие шаги помогут вам заменить старые переключатели новыми, чтобы обновить их внешний вид и функции.

Advertisement

Как подключить однополюсный выключатель света

Устали от тумблеров миндального цвета и хотите заменить их более современными безвинтовыми настенными панелями и кулисными выключателями? Это простая работа для домашнего мастера, при условии, что вы работаете аккуратно и следуете основным протоколам безопасности.

ШАГ 1: Отключите источник питания.

Очень важно правильно выполнить этот первый шаг. Пропуск этой части или выполнение ее неправильно может привести к летальному исходу.

Прежде чем делать что-либо еще, убедитесь, что в цепи, с которой вы будете работать, нет питания. Это означает, что нужно подойти к блоку выключателей и отключить выключатель, который управляет выключателем, который вы собираетесь заменить.

На всякий случай проверьте выключатель, чтобы убедиться, что он больше не включает свет. Иногда выключатели имеют неправильную маркировку, поэтому перепроверьте, прежде чем переходить к следующему шагу.

ШАГ 2: Снимите старый выключатель света.

Убедившись, что питание этого конкретного выключателя было отключено, отвинтите пластину выключателя (большинство из них закреплено двумя маленькими винтами с плоской головкой), затем отвинтите старый выключатель от стены (здесь — с плоской головкой и крестообразным шлицем). винты одинаково распространены). Осторожно вытащите старый переключатель, но пока оставьте провода подключенными.

СВЯЗАННЫЕ: Решено! На какой высоте устанавливать выключатель света

ШАГ 3: Определите клемму и провода заземления.

Обратите внимание на расположение проводов.

  • Вы должны увидеть два черных провода, каждый из которых подключается к разным винтам сбоку переключателя. Это так называемые клеммные винты.
  • Вы также увидите два белых (нейтральных) провода, которые соединяются друг с другом в коробке. Соединение должно быть закрыто проволочной гайкой.
  • Вы также должны увидеть три зеленых или оголенных медных провода. Это заземляющие провода.

Все три провода подключаются к одной гайке, а самый короткий подключается к зеленому винту на выключателе света.

Реклама

1. Черный провод от источника 2. Черный провод к светильнику 3. Подключенные нулевые провода 4. Заземляющие провода

ШАГ 4: Отсоедините клемму и заземляющий провод.

Ослабьте винты, удерживающие клеммные провода на месте. После этого освободите клеммные провода, при необходимости используя плоскогубцы, чтобы снять натянутую катушку. Аналогичным образом освободите заземляющий провод. На этом этапе вы сможете снять выключатель со стены. Если это облегчит вашу работу, отогните свисающие провода в сторону.

ШАГ 5: Проверьте провода на предмет повреждений.

Осмотрите концы проводов на предмет износа. Отрежьте поврежденные участки с помощью многофункционального инструмента или кусачек. Не забудьте оставить примерно полдюйма провода открытым на каждой длине.

Поскольку электрические провода со временем подвергаются нагрузке и могут ослабевать при использовании, необходимо убедиться, что при повторном подключении проводов к выключателю на замену ни одна часть провода, которая соприкасается с винтами, не повреждена.

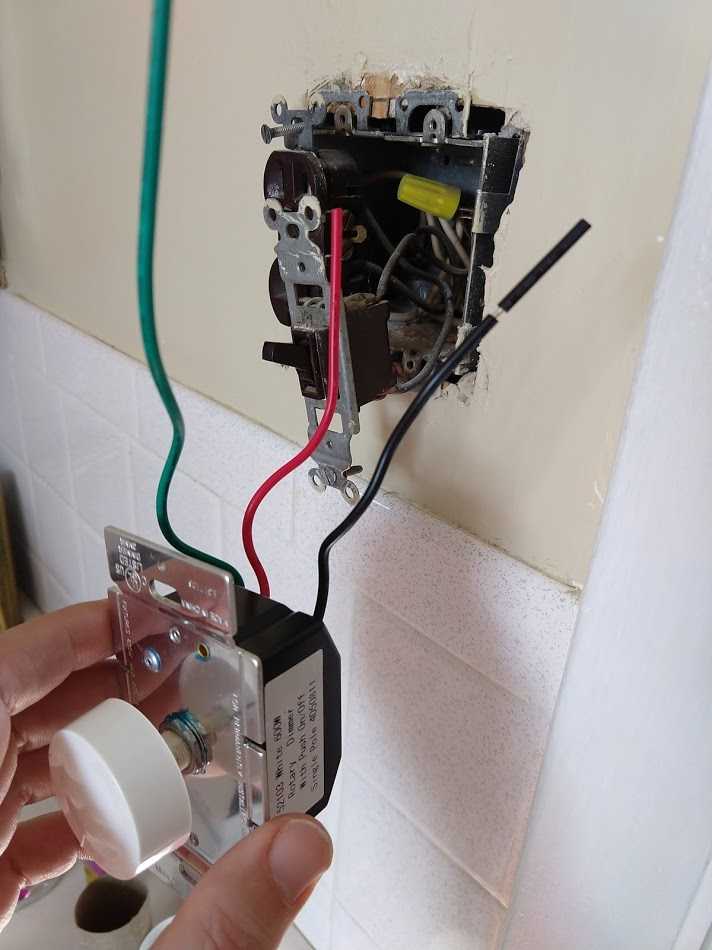

ШАГ 6: Подсоедините провода к новому выключателю.

Используйте универсальный инструмент или плоскогубцы, чтобы согнуть каждый оголенный провод в круглый крючок. Постарайтесь закруглить эти крючки достаточно плотно, чтобы они плотно прилегали к изгибу винтов на сменном выключателе света. Знание того, как правильно подключить клеммы выключателя света, обеспечивает полностью функциональный выключатель.

Затем прикрепите загнутые концы проводов к новому выключателю. Начните с черных проводов, подключив их к клеммным винтам с правой стороны. Их крючки должны быть ориентированы по часовой стрелке. Присоедините зеленый провод, также называемый заземлением, к винту слева. Вы можете обнаружить, что острогубцы, хотя и не обязательные, могут помочь удерживать провода на месте, когда вы затягиваете каждый винт.

СВЯЗАННЫЕ: Как сращивать провода для домашних электрических проектов

ШАГ 7: Снова прикрепите и накройте провода пластиной переключателя.

Защитите коммутатор от возгорания, обмотав изолентой корпус и винты клемм. Наконец, ввинтите выключатель обратно в стену, замените пластину переключателя и снова включите автоматический выключатель.

Реклама

ШАГ 8: Проверьте проводку выключателя света.

Если вы правильно подключили выключатель, при его нажатии должен загореться свет. Если это не так, проблема, скорее всего, в плохом соединении.

Снова выключите выключатель, осмотрите провода, чтобы убедиться, что каждый из них надежно подключен к своей клемме, а затем снимите гайку провода с нейтрали (белые провода) и убедитесь, что они надежно скручены друг с другом. налаживание хорошей связи. Установите на место крышку, включите выключатель и снова нажмите выключатель — он должен загореться.

Готово. Теперь пусть загорится свет!

Как подключить 3-позиционный выключатель света

Иногда нецелесообразно иметь только один выключатель для освещения, и в этих случаях может быть полезно использование двух 3-позиционных выключателей. Например, два трехпозиционных выключателя позволяют включать лестничное освещение как сверху, так и снизу лестницы.

Заменить трехпозиционный переключатель так же просто, как заменить однополюсный, но в коробке вы найдете больше проводов. Поскольку оба переключателя будут управлять светом, им нужны дополнительные «путевые» провода, соединяющие переключатели друг с другом. Читайте дальше, чтобы узнать, как держать провода прямо, как выяснить, где они подключаются к новым переключателям, и как подключать переключатели.

СВЯЗАННЫЕ: Лучшие выключатели света с датчиком движения 2021 года

ШАГ 1: Отключите источник питания.

Найдите выключатель, обслуживающий выключатель. Во многих домах один выключатель (в сервисной панели) обеспечивает питание всей комнаты, поэтому выключатель может быть помечен как «Главная спальня» или «Прихожая наверху». После отключения выключателя всегда проверяйте выключатель, чтобы убедиться, что питание действительно отключено.

Реклама

ШАГ 2: Снимите переключатель.

С помощью отвертки ослабьте два винта, удерживающих пластину переключателя, и отложите ее в сторону. Затем используйте отвертку, чтобы ослабить верхний и нижний винты, которые удерживают фактический переключатель на месте. Как только винты будут выкручены, вы сможете вытащить переключатель на пару дюймов, чтобы увидеть и поработать с проводами.

ШАГ 3: Определите провода.

В трехпозиционном переключателе используются два различных типа проводов. Стандартный кабель 14:2, содержащий белый провод, черный провод и провод заземления, передает питание от выключателя к распределительной коробке. Кабель 14:3 с черным, белым, красным и заземляющим проводом соединяет первый выключатель со вторым выключателем, а также со светом.

Самый распространенный (но не единственный) способ подключения трехпозиционного выключателя — проложить провода от первого выключателя к свету, а затем ко второму выключателю. Замена трехпозиционного переключателя в этой конфигурации проводки описана в следующих шагах. Однако, если вы откроете коробки переключателей и обнаружите другую конфигурацию проводов, вы все равно можете заменить переключатели, используя общий метод, описанный здесь.

1. Два (белых) нулевых провода 2. Три провода заземления 3. Красный контактный провод 4. Черный контактный провод 5. Черный общий провод

ШАГ  4: Пометьте общий провод в первой коробке.

В первом распределительном щитке (куда поступает питание) вы увидите восемь проводов. Два белых (нейтральных) провода будут соединены и покрыты гайкой. Черный провод будет подключен к черной или медной винтовой клемме — это «общий» провод — и вы должны отличать его от других проводов. Перед отсоединением наклейте кусок изоленты на общий провод, чтобы вы знали, что это общий провод. Не пропускайте этот шаг!

Advertisement

Вы также увидите три заземляющих провода, соединенных в одной гайке, а также дополнительный черный провод и красный провод — это дорожные провода, которые соединяются со светом и вторым выключателем.

ШАГ 5: Определите провода во второй коробке.

При такой конфигурации проводки вы найдете только четыре провода во втором распределительном щитке: черный провод, белый провод, красный провод и провод заземления. Белый провод в этом выключателе не является нейтральным, а скорее используется в качестве горячего провода. Он должен быть либо помечен черной изолентой, либо черной краской, чтобы обозначить, что это горячий провод. Черный провод в коробке — это общий провод, и он идет к общей клемме. Идите вперед и пометьте этот общий провод, чтобы он оставался прямым.

1. Общий провод 2. Красный контактный провод 3. Белый провод с черной краской (горячий провод) 4. Провод заземления

ЭТАП 6: Отсоедините провода.

После того, как оба общих провода будут помечены, используйте отвертку, чтобы ослабить винты клемм и удалить прикрепленные к ним провода. Для проводов, которые соединены друг с другом и покрыты гайками, просто открутите гайки, чтобы открыть оголенные концы проводов. Теперь вы готовы установить новые переключатели.

ШАГ 7: Подключите новые переключатели.

Проверьте переключатели — при установке новых трехпозиционных переключателей всегда используйте одинаковый тип для обоих переключателей. Конфигурация терминала может различаться в зависимости от производителя, что может затруднить установку.

  • Сначала подключите общие провода к общим клеммам, обозначенным на обоих новых переключателях. Если клемма не помечена как «Общая», она будет иметь черную или медную клемму на нижней стороне переключателя.
  • Затем подключите красный провод к клемме на верхней стороне переключателя. Красный — это контактный провод, который можно подключить к левой или правой верхней клемме. Это не имеет значения, если вы делаете это одинаково на обоих коммутаторах. Таким образом, если вы подключаете его к верхнему правому разъему на одном переключателе, подключите его к верхнему правому разъему на другом коммутаторе.
  • Подсоедините второй контактный провод к клемме, расположенной напротив клеммы красного провода. В первой коробке это будет черный провод, который вы не пометили как общий. Во второй коробке это белый провод с черной краской или лентой, что указывает на то, что он используется в качестве горячего провода.
  • Соедините белые нейтральные провода в первой коробке друг с другом, скрутив их вместе и закрепив гайкой.
  • Скрутите вместе три провода заземления в первой коробке и закрепите их гайкой. Затем подключите конец самого короткого заземляющего провода к зеленой клемме на переключателе.
  • Теперь осталось подключить только заземляющий провод во второй коробке — прикрепите его к латунному или зеленому клеммному винту переключателя.

ШАГ 8: Установите на место крышки и проверьте переключатели.

После подключения проводов закрепите переключатели двумя винтами на распределительной коробке и замените пластины переключателей. Переверните выключатель, который подает питание на переключатели, и проверьте каждый переключатель, попеременно включив один, а затем другой. Любой переключатель включает или выключает свет, поэтому переключатель может находиться в верхнем или нижнем положении для включения света.

Объявление

Если индикатор не загорается, возможно, соединение плохое. Убедитесь, что провода надежно подключены к соответствующим клеммам, а белые нейтральные провода в первом распределительном щитке туго скручены и закрыты проволочной гайкой.

СВЯЗАННЫЕ: Как заменить выключатель света

Заключительные мысли

Подключение выключателя — относительно простой проект, если вы заменяете существующие выключатели новыми. Однако добавление проводки для новых выключателей — это работа для лицензированного электрика. Домашние мастера должны иметь хотя бы некоторые знания и опыт подключения проводов выключателя света, и основное внимание всегда должно быть уделено безопасности. Никогда не пытайтесь снять выключатель, пока не убедитесь, что питание отключено.

Подключение 3-позиционных переключателей на первый взгляд может показаться более сложным, но, как и в случае с однополюсными переключателями, все дело в том, чтобы провода на новых переключателях были в той же конфигурации, что и на старых. Маркировка общих проводов в трехпозиционных переключателях упрощает процесс.

Домовладельцы могут обнаружить различные конфигурации проводки в распределительных коробках, что указывает на то, что источник питания входит в цепь в другом месте — обычно через свет. Путем маркировки общих проводов и подключения дорожных проводов к идентичным клеммам на обоих переключателях можно дублировать практически любую конфигурацию проводки.

Реклама

Часто задаваемые вопросы о проводке выключателя освещения

Для тех, кто хочет заменить существующие выключатели, однополюсные или трехпозиционные, более новыми, проводка относительно проста. Тем не менее, все проекты электропроводки сопряжены с определенной степенью риска поражения электрическим током и возгорания, поэтому подключение проводов должно быть точным. У тех, кто рассматривает возможность замены переключателя любого типа, следует ожидать некоторых вопросов.

В: Что произойдет, если подключить переключатель наоборот?

Если вы неправильно подключите однополюсный выключатель, свет вообще не загорится. Если вы неправильно подключите трехпозиционный выключатель, вы сможете включить свет одним выключателем, но не другим. Перед тем, как приступить к этому проекту, важно изучить, как подключить переключатель.

В: Может ли неправильное подключение выключателя света стать причиной пожара?

Да. Ослабленные провода могут перегреться и вызвать искрение, что может привести к пожару. Если у вас есть какие-либо сомнения относительно ваших возможностей самостоятельной проводки, попросите электрика сделать проводку.

В: Как подключить трехпозиционный выключатель света?

Замена существующего трехпозиционного переключателя новой моделью — несложная задача, и при подключении проводов к новому переключателю вам потребуется имитировать конфигурацию проводки на текущем переключателе.
