Как подсоединить от выключателя розетку: Как подключить розетку и выключатель в одном корпусе

Подключение трехклавишного выключателя с розеткой

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Типы тройных выключателей
• 2 Особенности конструкции
• 3 Схема подключения выключателя
  • 3.1 Подключение от распределительной коробки.
• 4 Ошибки при подключении

В современном мире, когда стоимость электроэнергии стремительно растет, многие невольно задумываются о проблеме экономии электрической энергии, не покидая при этом зону комфорта. Инновационные направленности управления системами освещения усовершенствуются не только лишь в направлении удобного функционирования и разного оформления, но также повышается степень экономности.

Для удобства применяют трехклавишный выключатель с розеткой. С помощью этой конструкции можно осуществлять контроль над тремя группами осветительных приборов с одной точки доступа. Она имеет изящный внешний вид, прокладка электропроводов к участку подсоединение менее трудоемкая, так как в стене пробивается всего лишь одна ниша, а не несколько.

Типы тройных выключателей

Есть несколько типов таких аппаратов.

Тройной механизм с подсветкой. Его плюсом является подсветка, которая подает сигнал о том, в каком состоянии находится переключатель. То есть если огонька нет, тогда стоит проверить работоспособность устройства. Также она является прекрасным ориентиром в ночное время.

Сенсорный переключатель. Его особенность заключается в том, что для включения света достаточно одного касания к панели.

Трехклавишный выключатель с розеткой. Такое сочетание не позволяет устанавливать механизм в любом месте помещения. Для его монтажа требуется проведение дополнительной проводки для электрического гнезда.

Особенности конструкции



Подобное электрооборудование практически не имеет явных отличий от одно — и двух клавишных механизмов. Они состоят из трех следующих элементов:

• рамки;
• клавиш;
• привода клавиш.

Первые два элемента из списка производятся из специального практичного пластика, который достаточно устойчив к высоким температурам. Соединение рамки непосредственнос механизмом происходит с помощью защелок. Также для крепления используют винты, но как показывает практика, это редкое явление. В том случае, если устройство предназначено для внутреннего исполнения, тогда оно углубляется в подрозетник и закрепляется в нем посредством распорок.

Основными элементами переключателя являются электропривод с подключенными контактами, и конечно же, сами пластмассовые клавиши. В подобных электрооборудованиях располагается четыре контакта, три из них направлены к источникам освещения, а четвертый направлен к питающему проводу. Как правило, в данных механизмах имеются контакты из меди. Выбор их размера обусловлен общесетевой силой тока.

Обратите внимание, что на всех переключателях изготовители оставляют необходимые обозначения – наибольшую силу тока и рабочее напряжение.

Схема подключения выключателя

Есть несколько способов смонтировать подобные устройства. Разница между ними заключается только в подсоединении нулевого и защитного провода.

Подключение от распределительной коробки.

Это самая распространенная схема подключения. Суть ее заключается в следующем:
Перед тем как как подключить тройной выключатель с розеткой рекомендуется отключить напряжение в соответствующей коробке. Если в вашем доме не одна группа освещения и их кабели также проходят через коробку, то с них тоже убираем напряжение.

Далее открываем сам распределительный щит и устанавливаем, какой провод является нулевым, какой фазным, какой защитным. Если ваша проводка соответствует п. 1.1.29 ПУЭ, тогда «ноль» будет иметь голубой цвет, защита – желто-зеленого, фаза – оставшийся провод.

После этого подсоедините эти провода к соответствующим контактам в коробке в розетке.

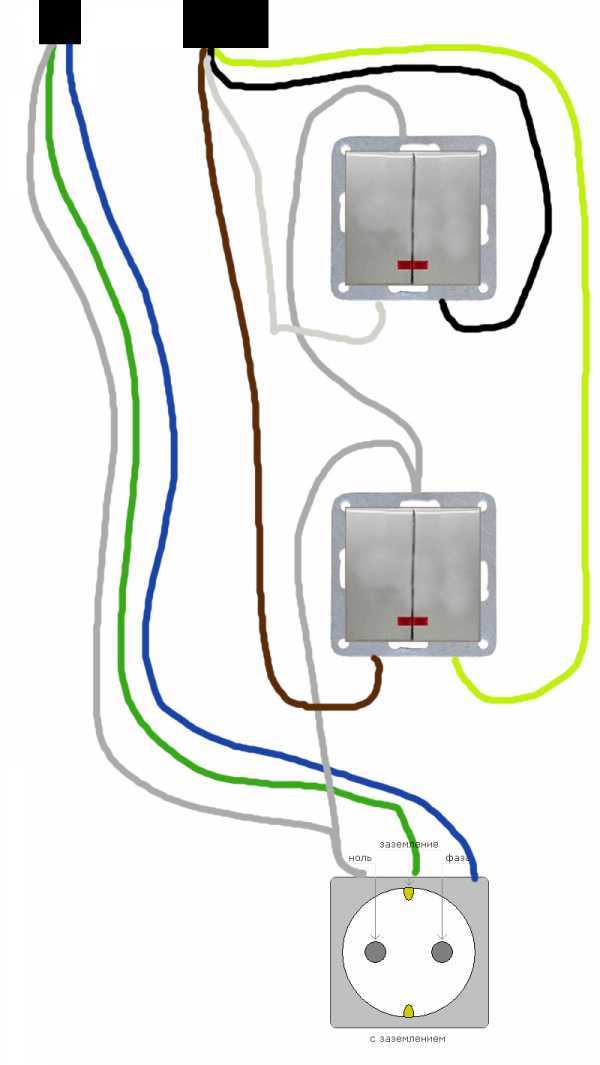

Затем подключаем само устройство. Для этого подсоединяем еще один провод к фазному контакту электрического гнезда. Он должен подходить к вводу. Как правило, тройные механизмы имеют только один ввод.

Вытаскиваем и подсоединяем провода из каждого вывода аппарата.  В распределительной коробке нужно подсоединить «защиту» и «ноль».

Ошибки при подключении

Самая частая и при этом достаточно небезопасная ошибка при подсоединении тройных выключателей — подача фазы не на вход механизма, как это положено, а непосредственно на лампу. В этом случае схема будет работать, но при этом кабели будут под постоянным напряжением. Такой подход может привести к удару током даже при незначительном касании, к примеру, при обыкновенной замене ламп.

Еще одной ошибкой является недостаточное сжатие клемм. В некоторых случаях после успешной проверки механизма на работоспособность его встраивают в подрозетник и обнаруживают, что оно не функционирует. В этом случае требуется вынуть механизм и как следует поджать все контакты, затем установить переключатель на место.

Не рекомендуется использовать при монтаже кабель, который состоит из нескольких переплетенный жил. В этом случае нужно брать провод с пометкой «У», что означает «установочный».

Зная принцип подключения тройного выключателя с розеткой, вы с лёгкостью сможете устанавливать и другие аналогичные устройства – обычные розетки, переключатели и пр.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Схемы подключения выключателей и розеток. Наружная розетка. Узнаем как подключить выключатель света

Розетки и выключатели — это основные элементы домашней электросети. Вопрос их установки своими руками для многих является актуальным. От составления правильной схемы подключения выключателей и розеток и монтажа зависит комфорт и надежность работы всех электроприборов в доме.

При прокладке электросети главными факторами являются безопасность и удобство пользования розетками и выключателями.

Нормы для монтажа

Для определения количества розеток и выбора мест их расположения следует знать нормы по установке, предъявляемые ПУЭ:

• Наличие заземляющего контакта с отдельным подводом, не являющимся при нормальных условиях проводником электрического тока.
• Не должно быть розеток над мойками или под ними, в шкафах и других неудобных местах.
• Розетки в жилых помещениях и на кухне следует запитать от отдельных линий. Кухонные элементы и освещение допускается подключать в одну группу.
• В жилых помещениях можно подключать розетки в помещениях повышенной влажности (ванной, туалете, бане) только через УЗО.
• Рекомендуется размещать места подключения электроприборов на удалении от заземленных элементов: металлических трубопроводов, раковин и других инженерных сетей.

Нормы по монтажу выключателей

• Выключатели всегда устанавливаются в разрыв фазного провода.
• В помещениях повышенной влажности и на чердаке их наличие не допускается.
• Над уровнем пола выключатели располагаются на высоте 1,5 м. На входе в комнату они устанавливаются на стороне ручки двери.
• При одновременной коммутации более 20 ламп можно устанавливать только автоматы.
• Наружная розетка или выключатель на внешней стене дома должны иметь исполнение с защитой не ниже IP44.

Способы монтажа проводки

После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.

• Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
• Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
• Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
• Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.

Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:

• освещение;
• розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
• кондиционер или электрообогреватель.

Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.

Монтаж розетки

Подключение розеток и выключателей своими руками производится по правилам.

При проведении электромонтажных работ обесточивается вся квартира. Провод для розеток используется трехжильный, где синяя жила служит для подключения нейтрали, желто-зеленая — для защитного заземления, а последняя может иметь любой цвет и подключается к фазе. Провод идет от автомата щита управления или от коробки. Для обычных розеток его сечение составляет 2,5 мм², но здесь надо учитывать мощность подключаемого прибора.

Провода пропускаются через отверстия подрозетников и монтируются к силовым зажимам розеток. Для них фаза обычно располагается по левую руку пользователя, а ноль — по правую, когда он стоит лицом к розетке. Это особого значения не имеет, хотя для мощного электрооборудования может быть принципиально. Провод заземления подключается к отдельно расположенному контакту.

Контакты могут быть самозажимными, где не требуется затягивание винтами. Оголенные концы провода вставляются в них, а встроенная пружина прижимает их к токонесущим клеммам. Монтаж следует производить аккуратно, иначе контакты ослабнут, и электрическая цепь нарушится, или проводники будут в этих местах перегреваться. На одну клемму подключается не более двух жил.

В коробке розетка крепится зажимами. Если ее фиксировать распорными лапками, они держат хуже. Лучше использовать саморезы, которые вворачиваются в отверстия подрозетника. Крышка розетки должна плотно подходить к стене. Ее прикручивают к внутренней части. Наружная розетка монтируется на поверхность стены и применяется для открытой проводки. Подобная установка проще, но из эстетических соображений аппараты стараются делать внутренними.

Подключение нескольких розеток

Несколько аппаратов рядом подключаются один от другого. Схема должна учитывать сечение проводов и нагрузку на каждую розетку. Распределительная коробка для розеток и выключателей скрытой установки располагается в помещении, и к ней подводится питающий провод от автоматического выключателя щитка управления. Основные соединения делаются в ней.

Целесообразно подводить к каждой розетке в комнате отдельное питание. Тогда при выходе из строя одной из них остальные останутся работоспособными. Способ требует больших затрат, но его часто используют по причине высокой надежности. Особенно это относится к подключению мощных потребителей.

Параллельное соединение всех розеток к одной линии экономит средства и трудозатраты по монтажу. Недостатком в соединениях аппаратов шлейфом является отключение целой группы при отказе в работе одного. Поэтому первым стараются подключить среднюю розетку, а от нее — остальные.

Схемы подключения выключателей и розеток производятся через распределительные коробки, где соединения проводов осуществляются с помощью клеммников, пайки, сварки, опрессовки, винтовых зажимов. Скрутки делать не рекомендуется. По правилам ПУЭ во всех местах, где подключаются проводники и производятся ответвления, создается запас по длине провода, чтобы впоследствии можно было его снова использовать для обновления соединения. Коробки рекомендуется располагать с отступом 10-20 см от потолка, где не будет к ним случайных прикосновений. Их легко можно скрыть и при необходимости иметь доступ для ремонта проводки.

Подключение выключателей

Выключатели служат для подключения питания к светильникам. Обычно они замыкают провод фазы. Защитный и нулевой провода через них не проходят. К нулевому проводу подключается один вывод светильника, а к фазному — ввод выключателя. С противоположной стороны располагается вывод, от которого провод идет ко второму контакту прибора.

Двухклавишный выключатель

Правила, показывающие, как подключить двухклавишный выключатель света, те же самые, что и у простейшего устройства. Отличие только в том, что у аппарата имеются два вывода, которые обычно подключаются к люстре. Каждый из них связан с клавишей, обеспечивающей включение отдельной группы ламп. Двухклавишная модель объединяет в одном корпусе два простых прибора.

Преимуществом способа является возможность одновременного или раздельного включения двух групп светильников от одного устройства. Большее количество переключений требует дополнительной прокладки фазных проводов к выключателю и лампам. Схема, показывающая, как подключить двухклавишный выключатель света, всегда есть на обратной стороне выключателя. Ее также можно найти в сопроводительной инструкции.

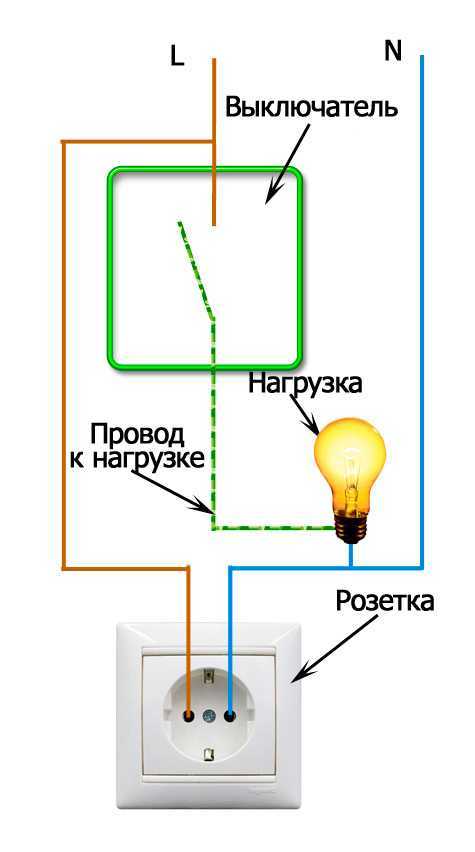

Розетка-выключатель в одном корпусе: как подключить

Выключатель подключается от розетки, если они совмещены в общем корпусе. Способ применяется для разгрузки распределительной коробки, экономии провода и подключения рядом расположенного светильника, например около кровати в спальне.

Подключение делается следующим образом:

• к розетке подается питание обычным способом;
• фаза подключается на ввод выключателя;
• защитный провод также можно подключить от розетки;
• с выхода выключателя и нуля розетки подключается светильник.

Обратное подключение розетки от выключателя не делается, поскольку к нему не подводится нулевой провод. Розетку можно включить или отключить только от автоматического выключателя, расположенного в шкафу управления.

Заключение

Схемы подключения выключателей и розеток не отличаются сложностью, но должны выполняться правильно. Прежде всего это связано с электробезопасностью. Поэтапно выполняя все рекомендации монтажа и правильно собирая схему, можно избежать многих проблем и обеспечить надежность домашней электрической сети.

Схемы подключения настенных розеток

— Do-it-yourself-help.com

Автор: Dale Cox

Домашняя страница
Отделка молдинга
Электропроводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице представлено несколько схем подключения выключателя для управления одной или несколькими розетками, включая разделенную розетку и несколько розеток, соединенных вместе.

Подключение выключателя к розетке

Эта схема подключения иллюстрирует цепь с выключателем, в которой источник и выключатель идут первыми. Горячий источник подключается к одной клемме на выключателе, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а земля источника соединяется с заземлением на выходе.

Подключение раздельной розетки с выключателем

Здесь розетка разделена путем удаления соединительного выступа между двумя горячими клеммами. Это разделяет розетку, поэтому каждая половина работает независимо. Трехжильный кабель проходит от выключателя к розетке, обеспечивая два провода на входе в это место.

Горячий источник на выключателе сращен красным проводом кабеля с розеткой и косичкой с выключателем. В розетке красный соединяется с верхней половиной розетки. Черный провод кабеля проходит от выключателя к нижней половине розетки. При таком расположении нижняя половина розетки управляется выключателем, а верхняя половина всегда горячая. Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управлять ближайшей лампой с помощью настенного выключателя.

Подключение розетки к контуру выключателя

На этой схеме подключения показано подключение выключателя света для управления существующей настенной розеткой. Источник находится на выходе, а шлейф выключателя добавляется к новому выключателю. Горячий провод источника вынимается из розетки и присоединяется к красному проводу, идущему к выключателю. Черный провод от выключателя подключается к горячему на розетке. Нейтральный провод источника на розетке удаляется и соединяется с белым проводом, идущим к выключателю, и с косичкой обратно к нейтрали розетки. На переключателе нейтральный провод закрывается, если только он не нужен для питания интеллектуального переключателя, такого как новый диммер. Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

Подключение раздельной розетки с переключателем

На этой схеме показано подключение раздельной розетки, управляемой с помощью переключателя. Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник тепла подключается к нижней половине. Нейтраль источника подключается к одной из клемм нейтрали на розетке. Белый провод на контуре выключателя используется для передачи тока от источника к выключателю, и он помечен черной лентой или краской, чтобы обозначить его как горячий. Черный цвет на петле переключателя проходит от переключателя к верхней половине розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

Это обновленная схема предыдущей схемы. Здесь нейтраль источника соединяется с розеткой и с белым проводом, идущим к распределительной коробке, где его можно использовать для подключения переключателя, требующего нейтрали, такого как интеллектуальный диммер или таймер. Такое нейтральное соединение теперь требуется в большинстве новых распределительных коробок после изменения кода NEC в 2011 году.

Схема подключения настенного выключателя

Здесь добавлен переключатель для управления существующей розеткой. Выключатель берет горячее из средней розетки здесь, а 3-жильный кабель проходит оттуда к новому местоположению выключателя. Горячий источник на выходе сращивается с черным проводом, идущим к выключателю, и горячими проводами, идущими к другим розеткам в цепи. Нейтраль источника остается подсоединенной к нейтрали на розетке, а новый нейтральный провод добавляется к сращиванию. Точно так же новый заземляющий провод вставляется в цепь на розетке. Красный провод от шлейфа выключателя подключается напрямую к клемме «горячий» на розетке.

На выключателе черный провод подключается к одной клемме, а красный провод подключается к другой. Нейтральный провод в новой распределительной коробке закрыт гайкой, если только он не нужен для интеллектуального переключателя или таймера.

При таком расположении все остальные розетки подключаются непосредственно к горячему источнику, а выключатель управляет только средней розеткой. Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

Схема подключения для нескольких розеток с выключателем

На этой схеме показано подключение нескольких коммутируемых розеток к одному выключателю. Источник цепи находится на выключателе, а двухжильный кабель проходит к каждой розетке. На выходах каждый подключен с помощью косички, чтобы сделать горячие и нейтральные соединения. При таком расположении все розетки будут включаться и выключаться одновременно.

Еще подобные на сайте Do-It-Yourself-Help.com

Как подключить комбинированный выключатель и розетку? Проводка комбинированного устройства

Содержание

Что такое комбинированный выключатель/розетка и как его подключить?

Комбинированное устройство представляет собой комбинацию выключателя и розетки в одном корпусе. Встроенный переключатель может быть подключен для управления розеткой в ​​корпусе. Переключатель также может быть подключен через перемычку, где переключатель будет управлять дополнительной точкой нагрузки, такой как точка освещения.

Перед установкой электропроводки комбинированного устройства необходимо знать основные различия между комбинированным защитным контактом GFCI и комбинированной розеткой с выключателем. На линейных клеммах обычного комбинированного переключателя и розетки имеется неповрежденный отрывной язычок, тогда как в комбинированном устройстве GFCI или AFCI его нет. Кроме того, на комбинированном переключателе / ​​розетке GFCI есть кнопки проверки и сброса, и одна сторона может использоваться в качестве клеммы линии (источника), а вторая — в качестве клемм нагрузки, т. Е. Те точки нагрузки, которые необходимо защитить, должны подключаться к нагрузке. терминалы GFCI.

• Сообщение по теме: Как подключить сигнальный выключатель?

В комбинированном устройстве «Выключатель и розетка» узкое лезвие предназначено для линии (горячее), а более широкое лезвие — для нейтрального. На линии (горячей) стороне имеется неповрежденный ребристый язычок, который можно снять, если переключатель необходим для управления дополнительной нагрузкой, в противном случае можно добавить перемычку между клеммой нагрузки переключателя и нижней клеммой линии (при удалении плавник), следовательно, он будет контролировать розетку в корпусе.

На следующей диаграмме показаны рабочие операции комбинации двух выключателей и розеток.

На следующих рисунках показаны различные виды комбинированного выключателя и розетки.

В сегодняшних уроках по электромонтажу мы покажем, как подключить и установить комбинированный выключатель и розетку в жилых помещениях для управления точкой освещения, добавить розетку к существующему комбинированному устройству, подключить выключатель и розетку от разных источников, добавление комбинированного выключателя/розетки с защитой GFCI и использование переключателя в комбинированном устройстве для управления розеткой в ​​нем.

• Запись по теме: Как подключить розетку? Схемы подключения розеток

Подключение лампочки с комбинированным выключателем и розеткой

На этой простой схеме подключения комбинированный выключатель и розетка подключены к сети переменного тока 120 В через автоматический выключатель. Отрывной язычок цел, поэтому линия (горячая) подключена к (единственной) одной латунной клемме со стороны линии. Нейтраль подключается к нейтральной серебряной клемме. Латунная клемма нагрузки переключателя и нейтраль подключены к лампочке.

Таким образом, встроенный выключатель управляет точкой освещения, а розетку можно использовать для других нагрузок и подключать через вилки.

Кроме того, не забудьте выполнить надлежащее заземление и заземляющие соединения в соответствии с вашими местными кодами.

Сопутствующая проводка:

• Как подключить розетку GFCI? – Схемы электрических соединений GFCI
• Как подключить розетку AFCI? – Схемы электрических цепей AFCI

Подключение розетки к комбинированному выключателю и розетке

На этой схеме подключения встроенный выключатель в комбинированном устройстве управляет точкой освещения, тогда как розетка может использоваться для других нагрузок. Чтобы добавить дополнительную розетку к комбинированному устройству, просто соедините клеммы линии, нейтрали и заземления, как показано на рисунке ниже. Используйте тугие проволочные гайки для соединений кабелей и проводов.

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный выключатель и розетку AFCI

Комбинированное устройство, в котором выключатель и розетка управляются разными источниками

На этой схеме подключения встроенный выключатель управляется отдельным источником (т. е. проводами от разных выключателей), а розетка подключена ко второму источнику. Для этого просто удалите отрывной ребро между линейными клеммами и подключите верхнюю клемму к первому источнику, а нижнюю линейную клемму ко второму источнику.

Нижняя нейтраль должна быть подключена к источнику двумя нейтральными проводами, а коммутационная нагрузка должна быть подключена к точке нагрузки, т. е. к вентилятору, лампочке и т. д. вашей существующей или новой комбинированной розетке с выключателем, то такой вид проводного соединения невозможен.

Похожие сообщения:

• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Электромонтаж комбинированного устройства, в котором встроенный переключатель управляет розеткой в ​​нем

В этом проводном соединении встроенный переключатель управляет розеткой в ​​корпусе комбинированного устройства. Чтобы выполнить эту проводку, просто удалите отрывной язычок между двумя горячими клеммами (горячая сторона). Теперь возьмите перемычку и соедините клемму нагрузки переключателя с нижней клеммой со стороны линии (как показано на рис. ниже). Наконец, подключите нейтральный и заземляющий провод, как показано на рис.

Таким образом, встроенный переключатель управляет операциями включения/выключения розетки в комбинированном устройстве. Обратите внимание, что если между двумя клеммами линии нет отрывного ребра, это соединение невозможно.

Подключение комбинированного выключателя и розетки с защитой GFCI

Как обсуждалось в предыдущем посте, любая розетка, выключатель и комбинированное устройство, подключенные к стороне нагрузки GFCI, защищены от замыканий на землю.

Как показано на следующей схеме подключения, комбинированный выключатель и розетка, обычная розетка и выключатель подключены к стороне нагрузки GFCI, следовательно, все они защищены GFCI.

Имейте в виду, что если мы подключим все эти розетки и выключатели к линейной стороне GFCI, они вообще не будут защищены GFCI.

Похожие сообщения: Как подключить 3-позиционный комбинированный выключатель и заземленную розетку?

Общая информация о электрических розетках:

Примечание. Мы использовали красный цвет для горячего, черный для нейтрального и зеленый для заземления только для иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. д.

• Используйте провода калибра 14 и 12 для автоматических выключателей на 15 и 20 А.
• 15A и 20A GFCI может быть установлен только на автоматический выключатель на 15-20A и 20A (но не на 15 и 30A) соответственно.
• Латунные винты должны быть подключены к горячему (линейному, токоведущему или фазному) проводу (черному, коричневому или красному).
• Серебряные винты должны быть подключены к нейтральному проводу (белому или синему)
• Зеленый винт должен быть подключен к заземляющему проводу (зеленому/желтому или голому)
• Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
• Нейтральный провод не требуется в розетках 240В.
• Если в розетке четыре штыря, то нужен нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке, т.е. 2 горячие линии (линия 1 и линия 2), нейтральный провод и провод заземления.
