Как подобрать контактор по мощности?

Если вам необходимо подобрать контактор для запуска электродвигателя, тогда эта статья будет вам интересна и познавательна. Приступая к выбору контактора фирмы АВВ, либо любой другой фирмы, обратите внимание на категорию применения устройства, максимальное значение мощности и силу тока, механическую и коммутационную износостойкость. При этом учтите, что каждый электродвигатель работает по-своему. Поэтому подбирать контактор следует с учетом индивидуальных параметров и характеристик двигателя.

В первую очередь обратите внимание на категорию применения и цикл активации расцепителя. Стоит отметить, что любой электродвигатель представляет собой достаточно сложный агрегат, который функционирует при поступлении пусковых токов и повторно-кратковременных включений. В такой электрической цепи, работающей нестандартно, механизм расцепления должен отвечать за четкое и своевременное срабатывание. Обращайте внимание на маркировку, нанесенную на корпус устройства. Для сетей с переменным током подходят контакторы с маркировкой от АС1 до АС4, а для постоянного – от DC1 до DC5. Для промышленных пусковых электромоторов оптимальными считаются модели категории АС3, АС4, DC3, DC4 и DC5.

Значение номинального тока и напряжения

         Значение номинального тока является значимым параметром, на который следует обращать внимание. При этом потребитель должен учитывать исключительно номинальную мощность, которую можно рассчитать по простой формуле:

I_n = P/(U√3xcosφ),

где Р – это мощность, измеряемая в Ваттах;

U – напряжение, измеряемое в Вольтах;

сosφ – коэффициент мощности электродвигателя.

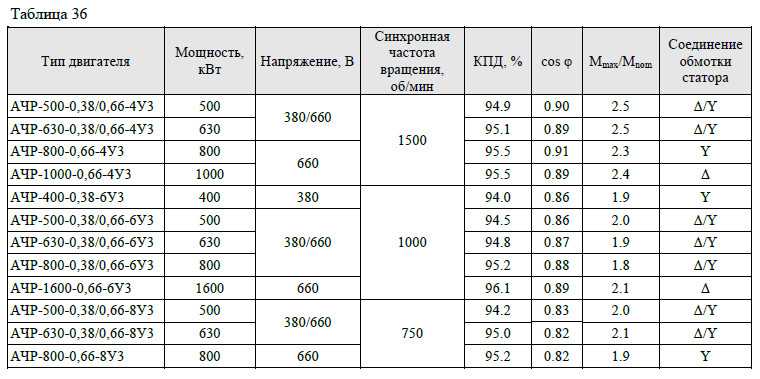

         Коэффициент мощности двигателя заноситься в паспорт, который идет вместе с электрооборудованием.

         Что касается подбора электропитания катушки управления, то в данном случае внимание следует обратить на два критерия: тип электрического тока и напряжение. Прибор может функционировать в сети с постоянным либо переменным током. При этом значение напряжения может быть следующим:

• при постоянном токе – 12В–440В;
• при переменном токе: 12В–660В частота 50Гц, 24В – 660В частота 60Гц.

Также на рынке в широком ассортименте представлены универсальные контакторы, управляющая катушка которых способна работать и при постоянном, и при переменном токе.

Степень износостойкости устройства

Коммутационная износостойкость указывает на количество циклов включения и выключения, на которые рассчитан расцепитель. Выбирайте устройство, у которого цикл срабатываний самый большой. К примеру, контакторы категории АС3 рассчитаны на 1,7 миллиона цикла, а АС4 на 200 миллионов циклов. От данного показателя напрямую зависит срок эксплуатации устройства. Устройства, в зависимости от коммутационной износостойкости, подразделяются на следующие классы:

• А – рассчитан на 1,5–4 миллиона циклов в режиме работы;
• Б – способен выдержать от 630 тысяч до 1,5 миллиона циклов;
• В – рассчитан на 100–500 тысяч циклов.

Механическая износостойкость указывает на количество запусков и отключений при отсутствующем напряжении. Стандартные механизмы способны выдержать примерно 10 – 20 миллионов операций. Информация о количестве допустимых циклов указывается в техническом паспорте устройства.

Частота включений

         Подобная характеристика является очень важной для электрического двигателя с частым запуском. По частоте включения устройства подразделяют на разные классы.

Время сработки

         На скорость сработки контактора влияет:

• момент запуска устройства – промежуток времени от начала сигнала до замыкания основных контактов;
• момент выключения устройства – период с момента обесточивания электрического магнита до полного отсоединения от линии.

В сети с постоянным током время сработки контактора длиться несколько сотен миллисекунд, а в сети с переменным – десятки миллисекунд.

Вышеперечисленные характеристики являются важными при подборе контактора по мощности. Однако существуют и другие параметры, которые способны повысить эффективность работы устройства. Поэтому подбирая оптимальную модель прибора обращайте внимание на следующие моменты:

Коэффициент возврата. Данная характеристика рассчитывается по простой формуле

У электромагнитных катушек, запитанных от постоянного тока, коэффициент возврата составляет 0,2–0,3. У приборов, катушка которых запитана от переменного тока, коэффициент возврата равен 0,6–0,7.

Наличие реверса. Реверсивные контакторы необходимо выбирать для управления реверсивным электродвигателем. При этом у устройства должно присутствовать в корпусе два пускателя, которые вместе соединены.

Степень защиты от пыли и влаги. В данном случае следует учитывать параметры помещения, в котором будет размещаться контактор. Если монтаж планируется проводить в защищенном шкафу, тогда подойдет модель со степенью защиты IP20. Если прибор будет установлен в запыленном помещении либо в условиях повышенной влажности, тогда выбирайте модель со степенью защиты IP54 либо IP65.



Выбор электромагнитного пускателя, контактора | Проектирование электроснабжения

Электромагнитные пускатели и контакторы получили широкое применение в промышленности. При помощи пускателей и контакторов можно управлять силовой нагрузкой, т.е. включать и отключать, а также организовать схему дистанционного включения (отключения) не только двигателя, но и технологического оборудования.

Блокировка вентилятора с оборудованием выполняется также при помощи электромагнитных пускателей и контакторов.

Пускатели, контакторы, ПКУ

На что стоит обратить внимание при выборе пускателя и контактора?

• Номинальный ток. Номинальный ток, выбранного вами аппарата, должен быть больше расчетного тока. Например, Iр=12А. Iн пускателя (контактора) будет 16А (зависит от производителя). Если  у вас расчетный ток получился близкий к номинальному току аппарата, то необходимо выбирать на ступень выше.
• Напряжение катушки. Как правило, в основном применяют катушки на 220 (230)В. Если применить пускатель с катушкой на 380 (400)В, то можно сэкономить одну жилу кабеля. Однозначного ответа на вопрос, какую катушку применять, я не нашел, поэтому всегда выбираю катушку на 220 (230)В.
• Наличие теплового реле. У меня на работе принято, что на двигатели до 0,5кВт можно тепловое реле не ставить. На остальные двигатели я всегда ставлю тепловое реле.
• Степень защиты. Пускатели (контакторы) внутри шкафа могут иметь защиту IP00 или IP20. В производственных помещениях  -IP54.
• Наличие дополнительных контактов. В обычных условиях достаточно одного замыкающего контакта. В том случае, если есть необходимость управлять другим технологическим процессом, можно предусмотреть дополнительно приставку контактную. Есть приставки контактные до 4-х контактов.

В принципе, разницы между пускателями и контакторами нету. Те и другие выпускают на малые и большие токи, с тепловым реле и без, с различной степенью защиты.

Для управления электродвигателем большой мощности, хотя на такие ставят уже устройство плавного пуска или у которого особый режим работы (частые включения и отключения) применяйте контакторы. Контактор предназначен для более тяжелого режима работы.

Рассмотрим основные варианты применения пускателей и контакторов.

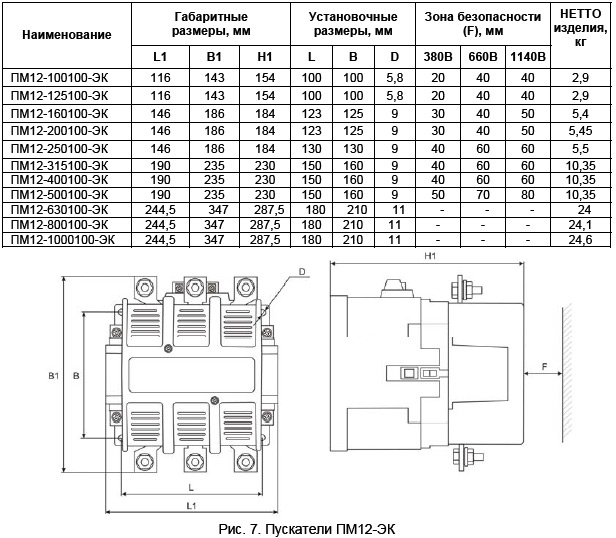

1 Внутрищитовая установка. В этом случае подбирается пускатель с IP00 или IP20, т.е. без оболочки. Можно и с IP54, но зачем? J Как вариант малогабаритные контакторы КМИ. Монтажники умудрялись установить контактор второй величины  в щит глубиной 120мм.  Можно также взять ПМЛ, они немного больше по габаритам. Обязательно посмотрите габаритные размеры щита и пускателя. Глубину  щита лучше взять более 120мм. Например, щит с монтажной панелью ЩМП глубиной 150мм. Для управления нам необходимо будет предусмотреть пост кнопочного управления с кнопками ПУСК и СТОП.

2 Установка пускателя (контактора) по месту управления двигателем. В производственных помещения выбираем пускатель с IP54, в бытовых можно IP40 c кнопками управления.

Ценовое сравнение.

1 Вариант.

• КМИ11810, Iн=18А, 230В, IP00 – 8$ +ПКУ15-21-121IP54 – 13$=21$.
• ПМЛ1160Д, Iн=16А, 230В, IP20 -11$ +ПКУ15-21-121 IP54 – 13$=24$.

Сюда еще стоит добавить кабель до ПКУ (20-30м ) -20$.

2 Вариант.

• КМИ11860, Iн=18А, 230В, IP54 – 27$.
• ПМЛ1220Д, Iн=16А, 230В, IP54 -35$.

Вывод: по стоимости наши решения получились соизмеримы. Выбор зависит от конкретных условий.

Стоит заметить, при установке пускателя в щит совместно с тепловым  реле или приставкой контактной, глубина аппарата увеличивается, что повлечет за собой увеличение глубины щита.

Как подобрать тепловое реле для пускателя?

Расчетный ток линии, на которой будет стоять пускатель, должен попадать в диапазон регулировки теплового реле. Желательно, чтобы это была где-то середина интервала.

Для управления электрифицированной задвижкой применяют реверсивные пускатели. Сюда не входят задвижки с самовозвратом, например Belimo, у которых возвратная  пружина.

Вот основные проектные решения применения электромагнитных пускателей и контакторов.



Советую почитать:

Правильный выбор контактора для вашего двигателя

• Посмотреть увеличенное изображение

Правильный выбор контактора для двигателя

При выборе правильного контактора необходимо учитывать тип нагрузки, с которой контактор будет использоваться. Особое внимание уделяется трехфазной нагрузке индуктивного двигателя с короткозамкнутым ротором, который является одним из наиболее распространенных типов нагрузки в отрасли, когда двигатель потребляет значительный ток (пусковой ток) при запуске. Тип нагрузки и рабочий цикл нагрузки известны как категория использования и определяются стандартами IEC. Другими факторами, которые следует учитывать при выборе контактора для вашего двигателя, является электроснабжение на месте. В этой статье мы подробно обсудим эти два фактора, чтобы вы могли правильно выбрать правильный контактор для вашего двигателя.

На что обратить внимание при выборе контактора?

1. Категории использования

Стандарт IEC определяет категории использования, в которых асинхронный двигатель, используемый в промышленности, относится к категории использования AC-3 (двигатели с короткозамкнутым ротором). Как видно из таблицы категорий использования, существует множество типов нагрузки, и электрические характеристики, на которые рассчитан контактор, варьируются в зависимости от категории ecah.

2. Пусковой ток двигателя

Пусковой ток во время пуска двигателя значительно выше рабочего тока двигателя. Это видно на графике выше. Контактор должен выдерживать этот ток.

При выборе контактора убедитесь, что номинальный ток контактора указан для типа нагрузки AC-3. Убедитесь, что вы смотрите на правильную таблицу.

Вы можете видеть, что номинальный ток нагрузки AC-3 ниже номинального тока нагрузки AC-1. Это связано с тем, что производитель учел высокий пусковой ток двигателя с нагрузкой AC-3.

3. Напряжение питания на объекте

На большинстве промышленных объектов используется трехфазное питание 400 В, однако на некоторых объектах используется питание 110 В, особенно для машин, произведенных в Японии, и до 690 В для тяжелой промышленности. Номинальный ток контактора зависит от напряжения, поэтому убедитесь, что вы выбираете правильный контактор в соответствии с подаваемым напряжением.

Как видно из рисунка выше. Контактор может выдерживать ток до 7 А при питании 440 В, но снижается до 6 А при питании 550 В

3 шага для выбора правильного контактора для вашего двигателя мощность в шланге или киловатт) и ток. Ниже приведен пример заводской таблички двигателя ABB.

Если на объекте используется трехфазная сеть 400 В переменного тока, то мощность двигателя составляет 30 кВт, а рабочий ток — 55 А.

Если в сети используется 3-фазная сеть 690 В переменного тока. Мощность двигателя по-прежнему составляет 30 кВт, но рабочий ток изменился на 32 А.

Шаг 2. Найдите подходящую спецификацию производителя и руководство по выбору для типа нагрузки.

Очень важно найти правильный каталог производителя и спецификацию. Пример ниже взят из каталога контакторов Mitsubishi Electric.

Цифра в квадратных скобках указывает на номинальный ток, указанный на заводской табличке изделия, при котором устойчивость к открыванию/замыканию категории AC-3 составляет 2 000 000 раз

Спросите нас о цене контактора, наличии и технической информации

Или запросите предложение, используя форму ниже:

Шаг 3: Сделайте выбор

Убедитесь, что вы смотрите на таблицу выбора для Категории использования AC-3. Предполагая, что напряжение питания составляет 400 В переменного тока при частоте 50 Гц, для двигателя мощностью 30 кВт, который работает при токе 55 А; Mitsubishi S-T65 выглядит правильным выбором.

Заключительные мысли

By vikan|2017-11-16T09:53:40+00:0027 октября, 2017|Категории: Контактор|Теги: schneider, звезда-треугольник|

Схема «звезда-треугольник» — одна из наиболее распространенных схем, используемых для запуска двигателя. Может возникнуть путаница при подключении цепи только по принципиальной схеме. Здесь мы сопоставили их с реальными компонентами и предоставили пошаговое руководство по подключению простой схемы звезда-треугольник.

By vikan|2017-11-27T09:28:47+00:005 октября, 2017|Категории: Контактор|Теги: контактор|

При выборе правильного контактора вам потребуется

Как выбрать контактор?

Хотя контактор не является сложным устройством, при выборе контактора необходимо учитывать несколько факторов. Использование продукта, подходящего в соответствии с требованиями сети и нагрузки, предотвращает возможные механические и электрические сбои. В этой статье описываются параметры выбора контактора для двигателей и других нагрузок.

Ниже приведены параметры выбора контактора.

Количество полюсов

Силовые контакторы бывают 3-х или 4-х полюсные. Вы должны выбрать подходящий контактор в соответствии с количеством фаз нагрузки. Например, если вы хотите управлять трехфазным двигателем, вам следует использовать трехполюсный контактор. Если вы хотите отключить нейтраль, вам следует выбрать 4-полюсную версию.

Категория использования

Характеристики нагрузки являются еще одним важным параметром выбора. Категории применения контакторов определены в IEC 609.Стандарт 47-4-1. Прежде всего, вы должны знать область применения контактора и выбрать подходящий продукт в соответствии с характеристиками нагрузки. Например, поскольку электродвигатель потребляет пусковой ток при пуске, контактор должен проводить этот избыточный ток во время замыкания. Вот почему вы должны выбрать контактор в соответствии с категорией использования AC-3. Если вы хотите переключить контур резистивного нагрева, вы должны выбрать его в соответствии с категорией использования AC-1. Для цепей освещения возможна категория AC-5.

Ток и мощность

Подходящий контактор следует выбирать в зависимости от тока или мощности нагрузки. Если выбрать маленький контактор, контакты изнашиваются и заедают. Это вызывает опасные последствия.

Напряжение катушки

Это управляющее напряжение, подаваемое на катушку. Когда катушка находится под напряжением, магнитное поле изменяет положение основных контактов. Если на катушку подать чрезмерное напряжение, она сгорит. Если к катушке приложено меньшее напряжение, то силовые контакты за очень короткое время совершают непрерывные вибрирующие рывки. Вот почему вы должны подавать на катушку правильное управляющее напряжение.

Номинальное рабочее напряжение (Ue), напряжение изоляции (Ui), импульсное напряжение (Uimp)

Номинальное рабочее напряжение указывает значение напряжения, которое контактор может подавать при номинальных условиях. Это межфазное напряжение в трехфазном приложении. Напряжение изоляции является эталонным напряжением для диэлектрических испытаний и расстояния утечки. Импульсное напряжение указывает максимальное значение напряжения, которое контактор может выдержать при импульсах без ухудшения характеристик. Эти значения следует проверять по каталогам.

Количество вспомогательных контактов

Внутренние вспомогательные контакты работают синхронно с основными контактами. Вспомогательные контакты предоставляют информацию об открытом или замкнутом состоянии контактора. Вспомогательные контакты могут быть доступны внутри, например, 1НО, 1НЗ, 1НО + 1НЗ и т. д. Кроме того, они могут быть установлены снаружи контактора.

Размер

Размеры электротехнических изделий с каждым днем ​​становятся все меньше. Чем меньше размер, тем лучше для пользователя. По мере уменьшения размера изделия уменьшается размер электрощита. Кроме того, уменьшается длина расходных материалов, таких как кабели и кабельные каналы.

Типы и положения монтажа

Низковольтные силовые контакторы обычно подходят для монтажа на DIN-рейку. В моделях с креплением на опорной плите винты следует затягивать в соответствии со значениями крутящего момента, указанными на изделии при сборке. В противном случае гарантия на товары может быть прекращена. Кроме того, в каталогах контакторов есть информация о монтажных уголках, размещаемых в щите.

Тип соединения

Контакторы могут быть изготовлены с винтовыми и пружинными зажимами. При вводе кабеля винтовые модели можно подтягивать отверткой, а пружинные модели можно монтировать без затяжки. Если время сборки критично, можно отдать предпочтение пружинным моделям.

Стандарты

Стандарты и сертификация являются другими важными факторами. В частности, контактор, соответствующий стандарту UL, может иметь другие технические характеристики. Продукт также может соответствовать стандартам IEC и UL. Вы должны проверить это по каталогам.

Дополнительные принадлежности

Контактор имеет множество электрических и механических принадлежностей. В зависимости от потребности доступны аксессуары, такие как механическая блокировка, реле времени, варистор, защита клемм, расширитель клемм, соединительные шины и т. д.. Аксессуары должны быть совместимы с типом контактора.

Тепловыделение на полюсах

Значение тепловыделения от одного из главных контактов при номинальной работе. Это значение следует учитывать при расчете охлаждения и вентиляции электрощита.

Максимальная рабочая температура и температура хранения

Максимальная температура контактора под напряжением и максимальная температура во время хранения отличаются друг от друга. Эти значения следует учитывать и не превышать.

Максимальная рабочая высота над уровнем моря

При использовании на высоте выше максимальной необходимо выполнить расчет снижения мощности и выбрать соответствующий контактор.

Электрическая и механическая износостойкость

Электрическая износостойкость — это количество циклов переключения, которое контактор может выполнить в нагруженном состоянии. Рабочий ток зависит от рабочего напряжения и категории использования. Количество циклов переключения контактора без энергии называется механическим ресурсом.

Ударопрочность и вибростойкость

Ударопрочность — это значение, определяемое для транспортных средств, кранов, судовых приложений, съемного оборудования. Контакты должны выдерживать указанные значения «G» без изменения своего положения. В случае вибрации устройства с амплитудой и частотой вибрации, установленными для лодок и других транспортных средств, должны продолжать работать. Особенно в таких приложениях, как железные дороги, желательно, чтобы эти значения были высокими.

Рабочие пределы катушки

Верхний и нижний пределы номинального управляющего напряжения питания. Если на катушку подается напряжение между этими значениями, контактор должен тянуть. Например, контактор, обычно работающий при 110 В переменного тока, имеет допуск 0,85 x Uc min … 1,1 x Uc. Это означает, что при подаче любого управляющего напряжения от 93,5В до 121В контакты изменят положение.
