схема подключения, фото, видео инструкция по монтажу своими руками

Автор Aluarius На чтение 6 мин. Просмотров 458 Опубликовано 28.10.2015

Содержание

• 1 Как выбрать терморегулятор
• 2 Установка
  • 2.1 Место установки
  • 2.2 Как подключить к электрической сети
  • 2.3 Как подключить терморегулятор и теплый пол
• 3 Заключение по теме

Популярность системы отопления «теплый пол» сегодня на пике. Ее используют и как дополнительный источник тепловой энергии, и как основной. Но чтобы теплый пол (электрический, водяной или инфракрасный) работал экономично, необходимо добавить к нему небольшой приборчик – терморегулятор (программатор, термостат). С его помощью можно настроить температурный режим внутри комнаты, который он сам же и будет контролировать. А так как процесс монтажа теплого пола не очень сложный, то и проблема – как установить терморегулятор, также не вызовет у производителя работ затруднений.

Сразу же оговоримся, что температурные регуляторы – это отдельная единица, которая в комплектацию самого теплого пола не входит. Поэтому его необходимо правильно подобрать.

Как выбрать терморегулятор

Все будет зависеть от того, в какой комнате устанавливается система теплых полов. К примеру, если этот ванная комната или застекленный балок или лоджия, то лучше выбирать простейший вариант. К примеру, марки ТР. Если вам необходимо регулировать температуру в большой комнате (гостиной), то оптимальный вариант – более сложная конструкция с дисплеем и несколькими опциями (пульт управления и так далее). Правда, второй вариант значительно дороже первого. Так что стоит соизмерить свои расходы.

Комплектация терморегулятора модели TP-110

Не будем вдаваться в подробности выбора сложных моделей. Рассмотрим пример на простой из них. К примеру, для стандартной ванной комнаты подойдет терморегулятор ТР-110. Вот его технические характеристики:

• Он выдерживает 16 А.
• Установить терморегулятор можно на теплые полы, потребляющие 130 Вт, для небольшого помещения ванной это в самый раз.
• Это малогабаритное, даже можно сказать, компактное устройство с размерами 80x80x56 мм.
• Вес прибора всего лишь 90 г.

В его комплект также входят термодатчик резисторного типа и кабель длиною 2 м для подключения к теплому полу.

Установка

Правильная установка терморегулятора зависит от многих факторов. Давайте рассмотрим основные из них.

Инструкция по установке теплого пола с терморегулятором

Место установки

Перед тем как подключить этот прибор, необходимо выбрать место его установки. Это важная составляющая корректной работы не только прибора, но и всего отопления в целом. Где же надо устанавливать терморегулятор:

• Оптимальная высота на стене 1,2-1,5 м.
• Недалеко от розетки.
• Если дверь открывается влево, то прибор необходимо устанавливать справа, и наоборот.
• Нельзя монтировать его около оконных проемов. Чем дальше от них, тем лучше.

Как подключить к электрической сети

Подключение терморегулятора проводится двумя вариантами:

1. Просто включить его в розетку через штепсельную вилку и провод.
2. Провести скрытую проводку от терморегулятора к розетке.

Второй вариант делается так. Устанавливаете прибор ниже розетки. Делаете на месте будущей установки отверстие под стандартный подрозетник, который покупаете заранее. Высверливаете коронкой в бетонной стене отверстие, куда и монтируется подрозетник. Между розеткой и местом установки терморегулятора делается штроба, куда закладывается провод.

Штробы для проведения скрытой проводки

Обратите внимание! Необходимо соединить розетку и терморегулятор точно таким же кабелем, который идет от распределительного щитка к розетке. Он рассчитан на установленный в щите автомат и УЗО, так что конфликта между двумя приборами не будет.

Как подключить терморегулятор и теплый пол

В самом терморегуляторе три выходных провода стандартной расцветки:

• Коричневый это фаза, он обозначается буквой «L».
• Синий – это ноль, обозначается «N».
• Желто-зеленый – это заземление, буквы «PE».

Кстати, провода идут в комплекте к прибору длиною 3 м и сечением 1 мм². Их называют «холодными». Почему? Потому что они соединяют терморегулятор с теплыми полами и термодатчиком. Это не нагревательные элементы.

Итак, терморегулятор необходимо соединить с теплым полом и температурным датчиком. Поэтому перед тем как подключить оба устройства между собой, необходимо от места установки терморегулятора до пола сделать вертикальную штробу, куда и закладываются провода.

Обратите внимание на корпус прибора, на нем всегда есть схема подключения терморегулятора. Ее и берем за основу. Она для всех простых моделей практически одинакова. Теперь проводим подключение:

• Термодатчик необходимо подключить к клеммам номер 1 и 2. В данном случае полярность не учитывается.
• Кабель питания от розетки подключается к клеммам номер 5 и 6. При этом на пятую клемму сажается фаза, на шестую ноль.
• Нагревательный кабель подключается к клеммам номер 3 и 4.

Если в качестве электрического теплого пола используется двухкабельный вариант, то подключать сам теплый пол надо по клеммам 3, 4 и 5. При этом на пятую клемму сажается ноль питающего кабеля и заземление нагревательного кабеля. В этом случае будет срабатывать зануление, а не заземление. Эта схема предложена производителем.

Но тут есть один нюанс. Если в вашем доме используется электрическая схема «TN-C-S», тогда теплый пол необходимо обязательно заземлять. Потому что установленный в распределительном щитке УЗО будет все время срабатывать, отключая всю сеть.

К сожалению, не во всех терморегуляторах предусмотрена встроенная линия заземления, поэтому клемма «PE» отсутствует. Что делать в этом случае? К примеру, вот такая схема, которая себя оправдывает:

• Питающий кабель подсоединяется к 5 и 6 клеммам (к пятой ноль, к шестой фаза).
• Два провода одножильного кабеля (они белого цвета) к клеммам номер 3 и 4.
• Заземляющие провода соединяются к клемме номер 5.

Как видите, установка терморегулятора – дело не самое простое. Во всяком случае, это касается электрического подключения всех элементов теплого пола. При этом приходится учитывать не только схему подключения проводов между прибором и нагревательным кабелем, но и между регулятором и температурным датчиком. Здесь важно ничего не перепутать.

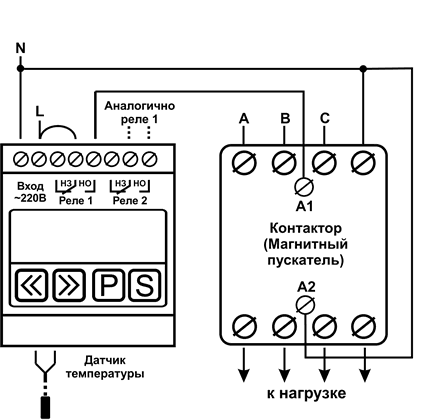

Подключение теплого пола и терморегулятора к сети

Многих начинающих мастеров интересует вопрос, касающийся такой темы, как – схема терморегулятора. А точнее, можно ли своими руками собрать ее? Никаких проблем в этом нет. Схема достаточно проста, в интернете вы найдете несколько предложений от опытных электриков, которые самостоятельно собирают их, используя в собственном доме.

Заключение по теме

Установка температурного регулятора связана с электрическими схемами и сетями. Поэтому если вы решили самостоятельно провести подключение данного прибора, то стоит разобраться в теме досконально. Но имейте в виде, что многие обыватели путают установку терморегулятора на батарею отопления с монтажом, который был разобран в этой статье. Это совершенно два разных прибора.

Как подключить термостат Советы по качественному подключению 101

Что вы узнаете из этого Как подключить термостат Артикул:

1. Наиболее распространенные неисправности Звоните в сервисные и ремонтные компании HVAC
2. о проводе термостата с ресурсом для дополнительная информация
3. лучший совет по замене термостата
4. наиболее распространенные ошибки, которые допускают самодельные мастера по замене термостата
5. важность определения типа вашей системы HVAC, чтобы вы могли выбрать правильный термостат.
6. рекомендации и заявление об отказе от ответственности по установке нового термостата
7. список инструментов, обычно необходимых для установки нового термостата
8. пошаговые инструкции по замене термостата вместе с советами и советами по облегчению работы
9. множество дополнительных ссылок на другие статьи, чтобы убедиться, что вы полностью понимаете все, что вам нужно знать. (и еще о термостатах, проводах термостата и установке нового термостата)
10. Ресурс с цветовыми кодами для облегчения установки.
11. некоторые электрические схемы термостата в конце статьи
12. Вы можете сэкономить энергию для вашей системы отопления и охлаждения, установив энергосберегающий 7-дневный программируемый термостат или термостат пониженного энергопотребления.
13. множество комментариев от наших читателей
14. Инструкции по подключению термостата подходят для большинства низковольтных комнатных термостатов, включая интеллектуальный термостат.

Как подключить термостат. Ваш термостат или программируемый термостат является неотъемлемой частью вашей системы комфорта. Эти термостаты, какой бы тип термостата (ов) у вас ни был, требуют минимального обслуживания. Часто я обнаруживаю, что единственное, что люди знают об их системах кондиционирования и отопления, — это как включать и выключать термостат. И изменить настройку температуры.

Цель этого сайта — помочь людям выйти за рамки термостата. Мы поможем вам узнать больше об их системе в целом. И не только циферблат на стене, который регулирует температуру, когда им некомфортно. Однако на этой странице мы углубимся в мир термостатов, и, надеюсь, это поможет многим людям. Теперь о том, как подключить термостат.

У нас есть много других статей по теме. Используйте функцию поиска справа, чтобы помочь вам найти другие статьи по теме.

Вызовы службы ОВКВ и термостаты | Как подключить термостат

Очень частым случаем при обращении в сервисную службу является жалоба на то, что термостат не работает должным образом. Иногда это так, но часто дело совсем не в термостате. Потому что некоторые люди считают, что единственная проблема связана с термостатом. Наконец, они идут в местный хозяйственный магазин и покупают новый термостат.

Они возвращаются домой и стряхивают пыль с ящика с инструментами. Никогда не читая инструкции по установке термостата, они приступают к замене термостата. Кому-то удается сменить термостат, а кому-то нет. Те, которые, скорее всего, читали некоторые инструкции по установке термостата или кто-то читал инструкции по установке термостата для них. Наконец, те, которые не увенчались успехом, в конечном итоге вызывают профессионала для установки нового термостата.

Советы по успешной установке термостата Статья (открывается в новом окне)

Советы по установке термостата | Как подключить термостат

Главный совет для большинства людей — обратиться к специалисту по системам вентиляции и кондиционирования, если что-то не так. Будь то с вашим термостатом или системой HVAC. Проблема может быть не в термостате. И вы можете усугубить проблему, которая в конечном итоге будет стоить дороже. Дополнительно, если у вас мультизональная система, высокоэффективный тепловой насос или даже просто тепловой насос, обычная сплит-система кондиционера и бойлер на тепло (и у вас один термостат), или система на базе Apollo ( горячая вода, нагретая в водонагревателе) с раздельной системой кондиционирования……. вызвать профессионала.

Эти системы могут быть очень сложными и могут потребовать специальных монтажных плит, чтобы цепь управления термостатом работала должным образом. Кроме того, для тепловых насосов есть разные регуляторы, и провода этих регуляторов идут в термостат, это разноцветные провода термостата. Эти элементы управления могут быть очень сложными. Наконец, каждый провод должен подходить к правильной клемме на термостате, иначе устройство не будет работать правильно.

Вопросы, на которые необходимо ответить перед заменой термостата | Как подключить термостат

1. Что означают цвета проводов термостата? (См. нашу цветную страницу проводки термостата для справки)
2. Сколько проводов мне нужно для термостата? Это зависит от типа вашей системы HVAC. Как правило, тепловому насосу требуется больше проводов, чем любой другой системе HVAC.
3. Как подключить термостат? Смотрите наши подробные инструкции ниже.
4. Что означает старая проводка термостата? Это провода, которые вы будете использовать для подключения нового термостата. Сделайте фото на свой смартфон, пока они все еще подключены к старому термостату. Это поможет с подключением нового термостата.
5. Какие провода для обогрева на термостате? Какие провода идут на охлаждение на термостате? Подробные пояснения по проводке см. в нашей таблице цветов проводки термостата или на странице.

Варианты установки термостата | Как подключить термостат

Существует так много различных вариантов этого высокопроизводительного ОВКВ, что я не буду пытаться их здесь описывать. Мы опишем распространенный тип (по крайней мере, для этого региона (средняя Атлантика), и если вы видите, что у вас есть описанная система, вы можете действовать осторожно на свой страх и риск. Кроме того, вот список возможных комбинаций подключения термостата, начиная с самый распространенный первый:

Это наиболее распространенный вариант, который охватывает многие центральные кондиционеры с устройством обработки воздуха или газовой печью. Наконец, 5 проводов, вероятно, охватывают красный для 24-вольтового горячего, белый для нагрева, желтый для охлаждения, зеленый для вентилятора и синий для общего (общий может быть другого цвета).

Обычно это термостат с питанием от батареи или цифровой термостат, работающий только на нагрев. Он охватывает те же функции управления или цвета, что и описанная выше схема подключения 5-проводного термостата, за исключением только нагрева. Кроме того, при использовании только обогрева у вас, вероятно, будет 24-вольтовый горячий и общий провод (красный и синий), белый провод для обогрева и зеленый провод для вентилятора.

Обычно используется для цифрового термостата, который управляет котлом. Наконец, у него есть 24-вольтовое горячее и 24-вольтовое общее, а также провод для нагрева, который, вероятно, белого цвета.

Вероятно, это термостат только для нагрева, цифровой или нецифровой. Если он цифровой, он питается от батареи для питания термостата. Два провода, вероятно, красные для 24-вольтового горячего и белого для тепла.

Если у вас более пяти проводов, то у вас больше точек управления или у вас есть тепловой насос. Обратитесь к нашим страницам о проводке теплового насоса о том, как подключить термостат теплового насоса, или к нашей цветной странице проводки термостата, чтобы увидеть дополнительные точки управления для вашего термостата.

Таблица цветовых кодов проводки термостата (opens in a new window)
Кроме того, имейте в виду, что термостаты оснащены предупредителями нагрева и охлаждения. Упреждающие устройства охлаждения не регулируются, тогда как в механических термостатах можно регулировать упреждающие устройства тепла. Настройка антиципатора тепла важна для вашей системы отопления. И чтобы термостат нормально функционировал (только если у вас механический нецифровой термостат).

Устанавливается в соответствии с потреблением тока в контуре управления отоплением. Кроме того, убедитесь, что предупредитель тепла настроен правильно. Он устанавливается в терморегулятор или терморегуляторы. Правильные настройки гарантируют, что вы получите максимальную отдачу от вашей системы отопления и ваших термостатов.

 Выбор правильного Tstat | Подключение термостата

Раздельная или модульная система переменного тока с газовым, масляным или электрическим нагревом

Сенсорный термостат Honeywell

Первое, что вы должны сделать перед заменой термостата, это выбрать подходящий термостат для вашей системы. Правильный выбор термостата.
Если вы пенсионер или кто-то находится дома в течение дня, вам, вероятно, не нужен программируемый термостат. Если это так, то единственное преимущество, которое вы получите от программируемого термостата или термостата, — это ночное время. Или я предпочитаю говорить утром, потому что вы можете настроить его так, чтобы устройство включалось непосредственно перед тем, как вы проснетесь.

Таким образом, когда вы встанете с постели, в доме будет комфортная температура. Я подробно опишу преимущества программируемого термостата в другом разделе ниже. Наконец, после того, как вы сделали выбор термостата, вы можете перейти к следующему шагу.

Прежде чем приступить к замене старого термостата

Полезная страница, помогающая выбрать правильный термостат (откроется в новом окне)

Термостаты Honeywell доступны здесь

Подключение и установка термостата Рекомендация……….Если вы решили установить собственный термостат, вы делаете это на свой страх и риск. Есть много случаев, когда домовладелец устанавливал собственный термостат и добивался успеха. Есть также много случаев, когда домовладелец не смог установить новый термостат. Люди, которые потерпели неудачу, потратили часть своего дня впустую, испортили один или два термостата и вызвали сбой в работе неотъемлемой части их системы.

Это не говоря уже о том, что они в конечном итоге вызвали профессионального специалиста по HVAC для устранения проблем. Проблемы, вызванные неправильной установкой термостата. Неудачники в конечном итоге платят в три-четыре раза больше, чем они заплатили бы, если бы первым вызвали профессионала. Наконец, учтите это при принятии решения, и если есть какие-либо сомнения, позвоните профессионалу. Вызовите специалиста для установки и подключения нового термостата.

Прежде чем приступить к установке нового термостата, выключите питание. Как для конденсационного блока, так и для воздухообрабатывающего агрегата/печи/котла.

Инструменты и этапы установки термостата | Как подключить термостат

Это четыре провода, которые необходимы для управления нагревом, охлаждением и вентилятором. То есть для большинства систем кондиционирования и отопления. Если цвета проводов не соответствуют цветам, описанным здесь, обязательно пометьте провода малярной лентой. Иногда у вас будут дополнительные провода, которые не подключены. Это обычное дело. Провод термостата бывает разных видов. Подрядчик, устанавливавший систему, вероятно, использовал пяти- или восьмижильный жгут проводов термостата. Наконец, они использовали то, что им было нужно, и скрутили или отрезали остальные провода.

Наконечники проводов термостата должны быть аккуратными, без излишков меди. Вам потребуется:

Маленькая отвертка с прямым шлицем (или плоской головкой)

Маленькая отвертка Phillips

Пара острогубцев

Универсальный нож или инструмент для зачистки проводов (для тонкого провода)

Пластиковые настенные анкеры (иногда в комплекте с термостатом) подходит для гипсокартона

Сверло с насадкой для отверстий для пластиковых дюбелей

Небольшой уровень

Два карандаша или ручки

Небольшой бумажный пакет и клейкая лента. Заклейте пакет под областью, где находится термостат. Любой мусор или пыль попадет в мешок, а не на пол.

Немного краски для подкрашивания

Чистые руки (не старайтесь менять термостат и оставляйте отпечатки на стене)

Проволочные гайки (возможно)

Много света

2

Питание = Нет Электричества

• Важно, отключите питание блока кондиционирования и обогрева автоматическим выключателем или аварийным выключателем. Это должно убить любую энергию, идущую на термостат. После этого убедитесь, что питание отключено, повернув термостат во включенное положение. Затем подойдите к устройству, чтобы убедиться, что оно не включено. Кроме того, этикетки на автоматических выключателях не всегда соответствуют действительности.

Кроме того, аварийные выключатели не всегда работают. Просто дважды убедитесь, что вы отключили питание устройства. Важно не только для вашей безопасности, но и для того, чтобы не взорвать трансформатор. Мне все время звонят с просьбой заменить трансформаторы, потому что домовладелец поменял термостат и не отключил электричество.

Подключили все правильно. Однако во время процесса они соединили не те провода и взорвали трансформатор — наконец, трансформатор питает цепь управления HVAC, включая термостат.

3

Этапы и процедуры установки нового термостата

Базовые схемы управления для HVAC Статья (opens in a new window)

• Снимите крышку с передней части термостата. Если это механический термостат, в его центре должен быть небольшой выступ регулятора. Это ваш антиципатор тепла. Он должен иметь числа от 1,5 до 0,1. Обратите внимание на эту настройку. Важно, не забудьте установить новый термостат на эту же настройку. Однако только в том случае, если вы заменяете механический термостат другим механическим термостатом.

Вероятно, вы хотите сделать это сейчас, прежде чем продолжить. Если вы заменяете механический термостат цифровым термостатом, цифровой термостат должен настроиться автоматически. Если нет, прочтите инструкции к новому термостату, чтобы узнать, как установить антиципатор. Это очень важно. Кроме того, неправильно настроенный антиципатор приведет к неправильной работе вашей печи или нагревателя. Термостаты имеют ограничители охлаждения. Наконец, антиципаторы охлаждения часто находятся на основании и не регулируются.

4

Как подключить термостат — Цвета и разъемы

• Сначала отвинтите термостат от монтажной плиты (настенной панели или задней панели). Кроме того, обратите внимание на каждый провод. Следующий список должен соответствовать проводам и клеммам на вашем термостате. Наконец, используйте свой мобильный телефон, чтобы сделать снимок, прежде чем отсоединять провода.
• Красный к клемме термостата RH или термостата RC с перемычкой между термостатом RH и термостатом RC. Или красный к клемме R термостата, которая используется как для обогрева, так и для охлаждения. Он имеет внутреннюю перемычку, встроенную в основание. Красный провод — это горячий провод источника от трансформатора. Все остальные провода, кроме общего провода, управляют конкретным реле или контактором. Эти компоненты включают вентилятор, обогрев или охлаждение в зависимости от выбора. Ниже приведены распространенные цвета проводки. Однако ваша система может быть необычной, и вы могли использовать разные цвета.
• Зеленый к клемме G термостата. Это цвет, который управляет вентилятором или реле, управляющим вентилятором.
• Желтый к клемме Y термостата. Это для управления кондиционером.
• Белый к клемме W термостата. Это для управления отоплением.

5

Как подключить термостат — отсоединение проводов

• Отсоедините провода от клемм на монтажной плите. Питание отключено? Будьте осторожны, чтобы провода не упали обратно в стену. Иногда провода хватает только до клемм, и все. Попробуйте немного потянуть за провода, чтобы увидеть, есть ли еще провод за стеной. Большую часть времени есть некоторая слабина, и вы можете вытянуть провод больше. Отвинтите монтажную плиту от стены, удерживая провода. Снимите основание со стены и оберните провода вокруг карандаша или ручки. Наконец, это предотвратит падение проводов обратно в стену.
• Затем возьмите новую подбазу и сравните ее со старой. Поднесите его к стене в нужном вам положении. Будет ли старая краска, которая была покрыта старой подложкой, будет покрыта новой подложкой? Если какая-либо часть старой краски будет видна, вы можете сделать некоторые штрихи сейчас. Закончив с этим, установите новую монтажную плиту обратно на стену в нужном вам положении. Убедитесь, что он максимально ровный. Для этого можно использовать уровень. (Это очень важно, особенно для механических термостатов. Он должен быть ровным, иначе ртутный переключатель не будет поддерживать надлежащие настройки температуры в доме. Убедитесь, что он ровный.) Наконец, отметьте новые отверстия в основании, где винты войдут в стену, чтобы закрепить основание.

6

Как подключить термостат — анкеры

• На этом этапе важно иметь сверло соответствующего размера. Бит должен соответствовать размеру имеющихся у вас стенных анкеров. Некоторые комплекты настенных анкеров поставляются с битами. Я рекомендую комплекты настенных анкеров с битами в них. Бит идеального размера для анкеров. Долото должно быть немного меньше анкера. Если сверло больше, стеновой анкер не будет держаться. И есть вероятность, что термостат упадет со стены. Просверлите монтажные отверстия, которые вы сделали для крепления основания. Вставьте настенные анкеры и сильно нажмите на них большим пальцем. Приблизительно 1/16 дюйма на выступе анкера останется торчать из отверстия. Кроме того, если это больше, используйте торец отвертки. Наконец, вставьте его, пока не останется виден только кончик анкера.
• Отсоедините провода от карандаша или ручки и протяните их через центр монтажной плиты. Вставьте винты и закрутите их только плотно. Возьмите уровень и убедитесь, что основание ровное. Убедившись, что она ровная, затяните винты. Наконец, будьте осторожны, чтобы не допустить смещения монтажной плиты, когда вы затягиваете винты.

7

Цвета и клеммы на новом Tstat



• Используя цветовой код проводов термостата, подсоедините каждый провод к соответствующей клемме. (или, если они не совпали, цветные метки, которые вы сделали малярным скотчем). Некоторым людям нравится обматывать провод вокруг клеммных винтов. В этом нет необходимости. Кроме того, необходимо, чтобы провода были подключены к клеммам и были плотно затянуты. Кроме того, убедитесь, что ни один из оголенных проводов не касается ничего, кроме клеммы. После того, как провода подключены, вы почти закончили установку термостата. Наконец, сложная часть позади!

8

Заключительные процедуры



• Прикрепите новый термостат к основанию. Большинство термостатов имеют встроенные винты, в то время как другие защелкиваются. Затяните эти винты и проверьте, правильно ли установлен антиципатор тепла. Он должен иметь ту же настройку, что и старая настройка антиципатора. Кроме того, некоторые современные цифровые термостаты не имеют упреждающей настройки. Если в инструкции к термостату ничего не сказано об антиципаторе, не беспокойтесь об этом. Кроме того, некоторые термостаты не имеют винтов, которыми термостат крепится к основанию. Вместо этого термостат защелкивается на монтажной плите.
• Прикрепите переднюю крышку к термостату и включите питание. Запустите и проверьте обогрев, кондиционирование воздуха и при выключенном обогреве и кондиционировании воздуха последовательность работы только вентилятора. В это время все системы должны работать должным образом. (При условии, что вы правильно выполнили задание). Наконец, вы стали счастливым обладателем совершенно нового, правильно установленного термостата

Заключительный совет

Дополнительные ответы на ваши вопросы, касающиеся термостатов, можно найти здесь, в нашем указателе категорий термостатов. Другие вопросы о термостатах Honeywell, термостатах Honeywell, программируемых термостатах Honeywell можно найти на веб-сайте Honeywell Thermostat. Кроме того, см. таблицу цветовых кодов проводки термостата, чтобы понять, как подключить термостат.

Обучаемый термостат Nest, Ecobee, Sensi и другие WiFi-термостаты, в том числе Honeywell WiFi t-stats, обеспечивают дистанционное управление и мониторинг, чтобы вы могли проверять или изменять температуру, когда вас нет дома. Наконец, эти новые термостаты позволяют вам иметь умный дом, предлагая точный контроль температуры. Они помогают вам экономить энергию, снижая потребление энергии и снижая счета за электроэнергию.

Как подключить термостат — Схема подключения термостата

Схема подключения термостата — сплит-система. Эти сплит-системы включают кондиционер с газовой печью, масляной печью или электрической печью. Кроме того, провода, идущие к конденсаторному блоку, показаны красным и белым цветом. Однако эти цвета могут быть разными.

Кроме того, один провод идет от клеммы Y термостата и заканчивается на конденсаторе. Другой провод идет от общей стороны трансформатора. Наконец, трансформатор обычно устанавливается в вентиляционной установке.

Расположение трансформатора

В редких случаях конденсаторный блок имеет трансформатор. Производитель не установил трансформатор в конденсатор. Трансформатор был взорван в прошлом. Он был заменен в конденсаторе, а не в обработчике воздуха.

Кроме того, цвета здесь типичны. Однако они могут различаться в зависимости от того, кто подключил устройство, и их системы цветового кодирования. Большинство специалистов по HVAC будут использовать этот цветовой код. Тем не менее, иногда встречаются чудаки, которые знают лучше, чем все остальные. Или, возможно, комбинация цветов проводки не была доступна для новой установки.

Утилизация старого термостата

Всегда помните о правильной утилизации опасных материалов. Кроме того, старые механические термостаты содержат ртуть, а ртуть чрезвычайно опасна для здоровья человека и окружающей среды. Кроме того, в большинстве муниципалитетов есть пункты сбора опасных отходов. Наконец, они будут рады принять ваш старый термостат и утилизировать его должным образом.

Кроме того, существуют законы штатов и федеральные законы, четко регламентирующие правильную утилизацию опасных отходов, включая продукты, содержащие ртуть. Пожалуйста, не выбрасывайте старый термостат в обычный мусорный бак. Будьте ответственны и правильно утилизируйте старый термостат. Кроме того, для получения дополнительной информации см. «Продукты ОВКВ, содержащие ртуть, и правильная утилизация». Наконец, дополнительную информацию о продуктах, содержащих ртуть, можно найти на веб-сайте EPA.

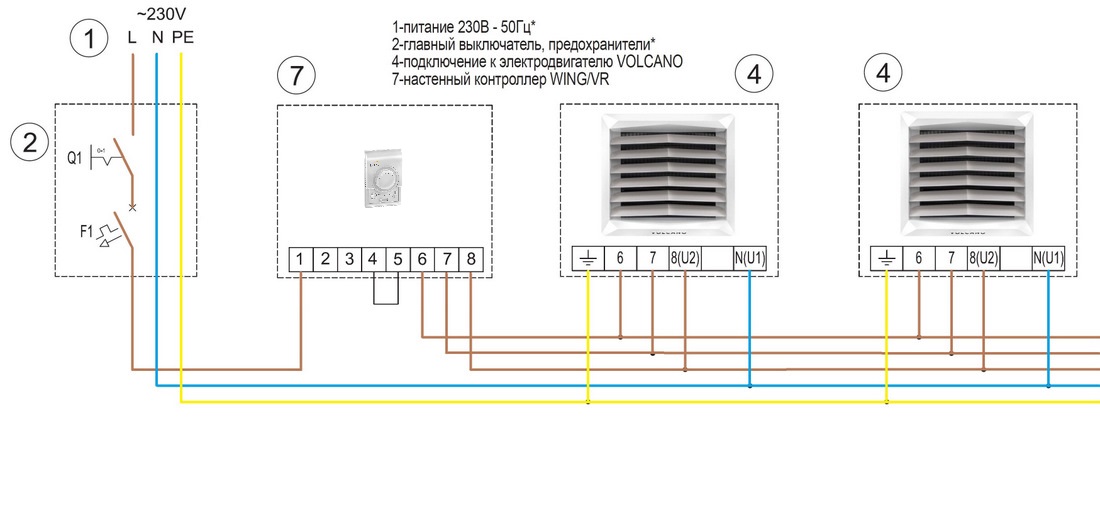

Диаграммы подключения термостата

Ваш ресурс для информации о проводке термостата HVAC- как провести термостат
