Подключение ТВ розетки: схемы монтаж Легранд

Установка телевизионных розеток с обычными розетками имеет схожие черты. И в одном, и в другом случае применима одинаковая конфигурация подрозетника. Отличия – лишь в специфике монтажа. В статье расскажем про подключение ТВ розетки, рассмотрим подробные схемы.

Содержание

1. Особенности и характеристика теле-розетки
2. Подключение розетки и проведение сигнала
3. Обзор различных видов ТВ розеток
4. Инструкция по подключению розетки
5. Порядок монтажа прибора
6. Подключение телевизора к теле-розетке
7. Проверка работоспособности прибора
8. Возможные ошибки при заземлении
9. Часто задаваемые вопросы

Особенности и характеристика теле-розетки

Основным отличием теле-розетки от обычной – наличие винтового или пружинного вывода для подключения электрического кабеля телевизора. Дополнительный зажим применим для контакта экранирующего оболочки. Розетки современные от ведущих производителей при монтаже не нуждаются в дополнительных манипуляциях по подготовке кабеля. При вставлении в гнездо электровывода, зажимы ТВ-розетки автоматически его зажимают, обеспечивая надежный контакт и высокое качество сигнала.

Телевизионная розетка состоит из:

1. Корпуса, предназначенного для контакта с антенным кабелем.
2. Наружной панели выполняющую функцию защиты. При подключении спутниковой антенны, ТВ- выводы производятся в разных расцветках, для того, что розетка гармонично вписалась в цветовую гамму интерьера.
3. Сумматора, применяемого для совмещения нескольких разъемов:

• разъем для радио-кабеля;
• спутникового сигнала.

4. Суппорт. Элемент конструкции для плотной фиксации вставленного провода в розетку.

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

• основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
• устойчивый телесигнал;
• распределённый сигнал поступает на каждое отдельное устройство без потери качества.

2. Схема шлейфовая.

Принцип работы основан на использовании шлейфа при прокладке провода к ТВ розеткам. Затем от каждого вывода проводится разветвление на нужное количество теле-приборов. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал

Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

• поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
• при разрыве вначале цепи, все последующие приемники не получают сигналов.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название		Описание
Одиночная		Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная		Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема: входящие; отступающие. Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением. При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.
Оконечная		Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Совет №1. При установке нескольких телевизионных устройств нужно обязательно применять проходную и оконечную ТВ розетки.

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелейИзображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Совет №2. При покупке кабеля необходимо тщательно проверить его целостность. При транспортировке провод не должен заламываться и перегибаться. При нарушении вышеупомянутых критериев, теле-провод будет пропускать слабый сигнал.

Инструкция по подключению розетки

1. Монтаж кабелей.

Провода соединяются между собой и коннектятся к телевизионным выводам. Используемые приспособления:

• усилитель теле-импульса. Для усиления и улучшения изображения слабого поступающего сигнала;
• разделитель ТВ провода. Сигнал от телеантенны подается на общий щит. Затем распределяется по всем потребителям;
• теле-сигнальный сумматор. Устройство собирает и суммирует сигналы от разных частот и передает совокупный импульс через проводник на телевизор;
• антенные штекера. Нужны для подключения провода телевизионного к розетке и телевизору. Антенные выводы соединяются между собой пайкой и создают прочное, экранированной соединение.

2. Монтаж ТВ-розетки.

Перед установкой, нужно определить тип крепежа, который будет использоваться. По видам установки теле-розетки делятся:

• розетка внешняя накладывающаяся;
• закрытого монтажа;
• розетка телевизионная проходная. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Согласно выполняемых функций электрические выводы разделяются:

• оконечные – для проведения телесигнала к одному телевизору;
• проходные – используется для распространения сигнала с одного источника на телевизоры, входящие в общую схему.

Необходимые инструменты для монтажа розеток:

• сама ТВ-розетка;
• перфоратор;
• отвертки разных видов;
• крепежи;
• приспособления для удаления изоляции.

Порядок монтажа прибора

1. Выполняется в стене круглое отверстие. Размер должен совпадать с габаритами ТВ-розетки. Применяется ударная дрель либо перфоратор.
2. Установка электро-розетки и фиксация ее саморезами и дюбелями.
3. Аккуратно снимается изоляция с провода. При таких видах работ не нужно допускать повреждений основной жилы. В противном случае кабель может перегнуться и обломаться.
4. Укрепление установленной розетки при помощи винтика.
5. Закрепление внешней крышкой.

Теле-розетка готова к применению.

Подключение телевизора к теле-розетке

Соединение телевизионного кабеля с розеткой рассмотрим на примере ТВ электророзетки Schneider Electric.

1. Нужно оставить выступающим 15-20 см провода антенны, выходящий из монтажного отверстия.
2. Снимается внешний слой изоляции электрокабеля, при этом остается оплетка экранирующая и основная жила.
3. Лицевая часть корпуса снимается, для доступности к прижимному винту. Ослабляется фиксатор, телекабель свободно входит в разъем розетки.
4. Провод вставляется согласно стрелки на корпусе, зажимаем фиксатором. Фиксирование должны быть не очень сильным, чтоб конец кабеля не прогибался, но и разъем не должен болтаться.
5. ТВ-розетка монтируется в коробку и закрепляется винтами. На последнем этапе – одевается защитная часть, происходит щелчок. Проверяется уровнем правильность установки. Монтаж теле-выхода окончен.

Проверка работоспособности прибора

Телекабель проверяется по таким причинам:

• провод старый и нуждается в замене;
• ремонт дома либо временное снятие теле-проводов;
• при строительстве нового дома или нового монтажа электропроводки. Читайте также статью: → «Выбор кабеля для подключения дома к электросети».

Порядок проверки:

1. Отключается питания телевизора и вытаскиваются все электропровода. Если проверяется кабель коллективной антенны, в таком случае нужно проверить исправность со стороны наконечника, располагающегося в квартире. Такая схема не имеет разделителя, и очень трудно получить доступ к другому концу провода.
2. Проверяется уровень сопротивления. Резистивность проверяется между штыревым и кольцевым выходами и значение должно быть не менее 20 Ом. Такую погрешность создает усилитель, находящийся в электрической схеме. В случае малой величины напряжения либо ее полного отсутствия, возрастает вероятность замыкания. Эти нюансы означают, что кабель пробит. Более надежная проверка осуществляется в случае доступности к двум концам кабеля.
3. Подключение измерителя сопротивления. Вначале отключается шнур от всех электрических приборов. Затем измерительный элемент омметра подсоединяется к главной жиле и оплетке телекабеля. Измерительный прибор должен показать – значение бесконечности. После этого подключается омметр ко второму концу провода. Показания прибора должны быть близкая к нулю.
4. Визуальная оценка целостности телевизионного проводника. Тестирование проводится на наличие внешних деформаций и повреждений. Далее подключается омметр с одного конца, с другого ставится перемычка. В случае наличия замыкания, перемычка не нужна.

Такой кабель также проверяется нажатием на него в некоторых участках, при этом показания измерителя сопротивления могут изменятся. После устранения всех дефектов, снимаются перемычки и отключается омметр. Проверка осуществляется подключением телекабеля к телевизору.

Возможные ошибки при заземлении

1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
4. Выбор материалов низкого качества. Их особенности:

• провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
• повреждение изоляции.

5. Установка делителей и телевизионных соединений в труднодоступных местах:

• в стенах под штукатуркой;
• в подвесных потолках;
• за декоративной отделкой.

Часто задаваемые вопросы

Вопрос №1. Что такое ТВ розетка, имеющая обратную связь?

Это разновидность выводов, имеющих разъем для подключения телекабеля и вывод для радиопрограмм. Технические параметры указаны в таблице 2.

Таблица 2. Характеристики комбинированной розетки TV-FM

Вопрос №2. Сколько ДБ в телевизионных розетках?

• у проходных – 10-30 дБ;
• отраженные имеют – 10-20 дБ;
• оконечные –1-4 дБ.

Вопрос №3. Как демонтировать плинтусную розетку?

Порядок действий:

• отключение проводки;
• откручивается винт, держащий каркас;
• снимается защитная рамка;
• убирается диск, служащий защитой от детей;
• освобождаются жилы, откручиванием фиксирующих винтов;
• снятие винтов фиксации.

Вопрос №4. Какую выбрать розетку фирмы Legrand?

Выбор зависит от количества применяемых теле-приборов. При использовании одного устройства – подойдет оконечная либо индивидуальная. Применяя телевещания и радио – TV-RD. Для спутникового ТВ, эфирных каналов и радио – TV-RD SAT.

Таблица 3. Технические характеристики мультимедийной модели

Оцените качество статьи:

Подробно про ТВ-розетки

Когда в квартире или в частном доме планируется ремонт, рекомендуется подумать об установке телевизионных розеток, если их не было ранее. Они не только обеспечат качественный сигнал, но и позволят сохранить эстетичность комнаты.

Несмотря на то, что декоративная рамка ТВ-розетки очень напоминает обычную, это все-таки другое устройство. К нему подключается не вилка от приборов, а антенна от телевизора. Если хотите получить качественный сигнал ТВ, то установка такой розетки дома является обязательной.

Что такое телевизионная розетка, зачем она нужна

ТВ-розетка — устройство, которое позволяет подключить телевизор к кабельной, спутниковой или радиосети. У многих может возникнуть вопрос, зачем тратить свое время, сверлить отверстия в стене, а потом ставить этот прибор, если антенну можно подвести сразу к технике. Если сделать так, то провод будет болтаться, портить внешний вид комнаты.  Розетка, предназначенная для ТВ-кабеля, позволяет скрыть его в стене, под плинтусом. К тому же данный прибор дает возможность подключить к сети сразу несколько устройств, делает сигнал более качественным.

Разновидности, конструкция и принцип работы

Современные розетки под ТВ позволяют подключиться сразу к кабельной (TV), спутниковой (SAT) и радиосети (FM).  Для подсоединения телевизионного кабеля устройство оснащено пружинным или винтовым клеммным контактом.  Также в конструкции имеется специальная скобка, которая нужна для экранирующей оплетки.

В зависимости от функционального предназначения и принципа работы электромонтажное оборудование для телевизора подразделяется на следующие типы:

• проходная ТВ-розетка. Необходима для подключения сразу нескольких телевизоров. Это становится возможно благодаря разделению сигнала между устройствами. Принцип работы заключается в подведении антенного кабеля к прибору и отходе от него других к телевизорам;
• одиночная. Самый простой тип, позволяет подключать телевизор через сплиттер или краб от единственной антенны;
• конечная. Необходима для создания качественной сети, состоящей сразу из нескольких телевизионных розеток. Сигнал от этого не будет хуже.

Чаще всего розетки бывают комбинированными и предназначаются сразу для спутникового и кабельного телевидения, радиосети. SAT работает на частоте 95-2400 МГц, TV — 5-862 МГц, FM — 87,5-108 МГц.

ТОП лучших встраиваемых TV-розеток

Если сомневаетесь в выборе лучших устройств для подключения телевизора, специалисты интернет-магазина Electrotorg. ru рекомендуют обратить внимание на одинарные или двойные ТВ-розетки французских производителей Legrand, Schneider Electric и российских — TDM, Эра.

Приобрести телевизионные розетки можно в интернет-магазине Electrotorg.ru, где также в большом ассортименте представлено электромонтажное оборудование, в т.ч. соединительные кабели для подведения к технике и сплиттеры. Все изделия обладают высоким качеством, выполнены согласно всем нормам и правилам, являются абсолютно безопасными.

ИП Баронкина Арина Юрьевна

ИНН 504414671364

ОГРНИП 319508100085916

Адрес: 125430, Москва, ул. Фабричная, дом 6, стр. 2

Нашли ошибку в тексте? Выделите ее и нажмите Ctrl + Enter

версия для печати

Как настроить кабель

Как настроить кабель | Move.org
перейти к основному содержанию

Ищи:

19 октября 2022 г.

Чтение через 3 мин.

Краткий обзор

Перенести услугу кабельного телевидения в новый дом несложно, особенно если вы продолжаете пользоваться услугами того же поставщика. Существующие клиенты обычно могут перенести свою кабельную приставку из своего старого местоположения в новое место жительства, в то время как новым подписчикам иногда предоставляется возможность доставить новую кабельную приставку для самостоятельной установки.

После того, как вы переключили или запустили телевизионную услугу по новому адресу, вы можете либо подключить ее самостоятельно, либо поручить это профессионалу (прославленному «кабельщику»). Мы проведем вас по маршруту «сделай сам».

3 способа прокладки кабеля в вашем новом доме

Эти три способа самостоятельной прокладки кабеля требуют активной кабельной службы, а также кабельной коробки.

В былые времена — например, в начале 2000-х — можно было просто подключить кабель от стены прямо к телевизору и получить приличный набор основных каналов.

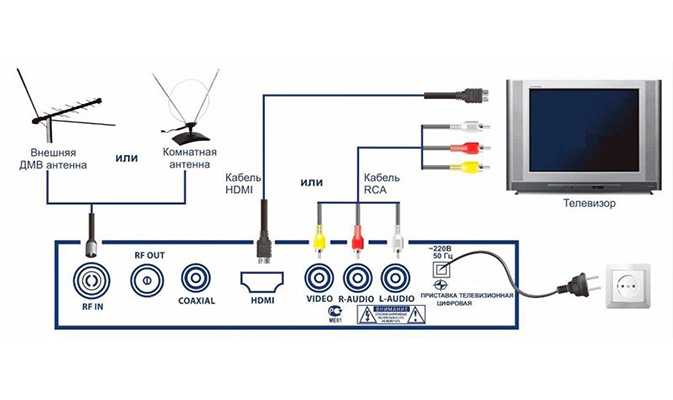

Больше нет: услуга полного кабельного телевидения работает только с цифровой кабельной коробкой между стенным кабелем и вашим телевизором, даже самым умным из смарт-телевизоров. Мы рассмотрим подключение кабельной приставки к телевизору. Эти инструкции также могут быть применимы к приставке спутникового телевидения.

Кабель HDMI — Лучшее качество изображения

Коаксиальный кабель — Самая быстрая настройка

Кабель S-Video или композитный видеокабель — Для старых телевизоров

Кабель HDMI — Лучшее качество изображения

Более новые кабельные боксы оснащены портом HDMI (мультимедийный интерфейс высокой четкости) — небольшим прямоугольным слотом, обозначенным на задней панели. Если в вашей кабельной приставке его нет, вам следует запросить новую версию, выпущенную в течение последних 10 лет, поскольку кабельные компании не всегда предупреждают вас о новых обновлениях оборудования (особенно если они бесплатны для клиентов, что они обычно и делают). ).

Кабель HDMI представляет собой универсальную систему доставки видео и аудио, и он передает сигнал высочайшего качества для обоих. Вы можете купить HDMI-кабели практически в любом месте, от магазинов электроники до крупных магазинов товаров для дома, и дорогие не обязательно лучше дешевых — вам решать, сколько вы хотите потратить.

Установка кабеля к HDMI

1. Закрепите кабель от стены к входу кабельной коробки, затем подключите кабель HDMI к порту HDMI на задней панели.
2. Подключите другой конец кабеля HDMI к одному из портов HDMI на задней или боковой панели телевизора (большинство новых телевизоров имеют более одного порта для подключения нескольких устройств). Неважно, какой порт HDMI вы используете, поскольку все они идентичны.

3. После того, как сигнал будет установлен, вы можете использовать свой пульт дистанционного управления, чтобы пометить кабельный вход, чтобы легко различать в экранном меню другие устройства (например: HDMI 1: кабель, HDMI 2: проигрыватель Blu-ray, HDMI 3: Xbox, так далее.).

Коаксиальный кабель — самая быстрая настройка

Как и HDMI, коаксиальный кабель передает как видео, так и аудио, только с немного более низким качеством. Любая кабельная коробка, независимо от того, насколько она старая, будет иметь кабельное выходное соединение — они выглядят одинаково, поэтому внимательно смотрите на этикетки и не перепутайте вход и выход, иначе вы не получите сигнала.

Коаксиальный кабель — это тот же тип кабеля, который идет от кабельной компании к вашему дому, а бытовые версии с коротким соединением найти так же легко, как и кабели HDMI. Самая распространенная длина — 3’, а более дорогие (с позолоченными разъемами и т. п.) не дают лучшей картинки, чем бюджетные версии.

Установка кабель-кабель

1. Подсоедините кабель от стены к входу кабельной коробки, затем прикрутите коаксиальный кабель к выходному разъему кабельной коробки.
2. Вкрутите другой конец кабеля во входной разъем кабеля телевизора на задней панели (у большинства современных телевизоров они все еще есть).
3. Если у телевизора нет кабельного входа, см. раздел «Установка кабеля к HDMI» выше.

S-Video или композитный видеокабель — для старых телевизоров

Если у вас старый-старый-старый аналоговый телевизор, скорее всего, он будет использовать вход S-Video или композитный видеовход. Некоторые кабельные приставки подходят для таких соединений, но для большинства новых требуется переходник между кабельной приставкой и телевизором.

Кабели S-Video имеют 4-контактные разъемы и обеспечивают низкокачественное изображение стандартной четкости, чего вы, скорее всего, не заметите, поскольку телевизор с входом S-Video также будет иметь стандартную четкость.

Монтаж кабеля к S-Video

1. Подсоедините кабель S-Video к выходу S-Video на кабельной коробке (или к адаптеру).
2. Подключите другой конец к входу S-Video телевизора.

Композитные видеокабели также имеют низкое качество, но в них используются разъемы с мини-разъемами RCA: желтый для видео, красный для правого стереоаудио и белый для левого стереоаудио. Телевизоры с этим типом подключения также будут иметь стандартную четкость и, вероятно, потребуют адаптера для подключения к современной кабельной приставке.

Кабельная видеоустановка

1. Вставьте один конец разъемов RCA в соответствующие входы с цветовой маркировкой на кабельной коробке (или адаптере).
2. Подключите другой конец разъема RCA к телевизору.

Изображение с этим соединением или соединением S-Video будет выглядеть темным и нечетким, если вы привыкли к телевидению высокой четкости. Если ваша камера дверного звонка дает вам лучшее впечатление от просмотра, чем ваш телевизор, возможно, пришло время перейти на HD.

Рекомендуемые ресурсы

• Как выбрать кабельного провайдера
• Кабельное и спутниковое телевидение
• Сколько стоит кабельное телевидение?

Лучшие продукты

• HDMI-кабель KabelDirekt (3 фута)
• Коаксиальный кабель Monoprice (3 фута)
• Кабель S-Video RadioShack (6 футов)
• Аудио/видеокабель RCA (3 фута)
• Конвертер S-Video/RCA в HDMI

Автор:

Билл Фрост

Билл Фрост был журналистом и телеобозревателем с 90-х годов с соотношением сторон 4:3. Его душераздирающая проза публиковалась в The Salt Lake Tribune, Pacific Northwest Inlander, Coachella Valley Independent, Salt Lake City Weekly и во многих других изданиях. Помимо своей работы на CableTV.com, Билл является старшим писателем и обозревателем потокового телевидения на SLUGMag.com. Ночью Билл крутит Flying V со своей группой в баре.

Подробнее

Перемещающихся ресурсов

Местные профессиональные грузоподъемники

Сделки

Профессиональный переезд

Перемещение контейнера

Автомобильная доставка

Self-Storage

Home Services

Прокат грузовиков

Connect с США

О около

около

около

около

около

около

около

около

около

около

около

Связаться с США

около

около

около

.

Партнер с нами

Свяжитесь с нами

Пресса

Политики

Политика конфиденциальности

Условия использования

Раскрытие информации

Вернуться к началу

Как подключить телевизор с плоским экраном

Подключить телевизор не так сложно, как кажется. Все разъемы на задней панели и вверху по бокам телевизора с плоским экраном могут показаться внушительными, но решение их по очереди сводит к простой задаче. Я говорю просто, потому что вам не нужно использовать их все — только те, которые лучше всего подходят для вашего оборудования.

Выбор наилучшего соединения

Итак, какие кабели, вилки и розетки следует использовать? Это зависит от того, какие выходы есть у других ваших устройств. Ниже представлена ​​основная иерархия кабелей и разъемов при подключении устройств к телевизору с плоским экраном. Дополнительные сведения об этих подключениях см. в справочных статьях на HDMI , Компонентное видео , S-видео и Композитное видео .



Order	Connection	Comment
1st Choice	HDMI	Best quality digital picture and digital audio in one cable
If no HDMI	Component Video + Audio	Наилучшее качество аналогового изображения и аналогового звука — требуется пять кабелей. Обычно вы должны соединить все пять кабелей в один или использовать 3-жильный красный, зеленый и синий для видео и отдельный красный и белый кабель RCA (фоно) для аудио 9.0222
Если нет Компонентное видео	S-Video + Audio	Не так хорошо, как компонентное видео, но лучше, чем композитное видео, доступно не на всех телевизорах с плоским экраном. Также требуется провод RCA (фонокорректор) для аналогового аудио
Если нет S-Video	Композитное видео + аудио	Самое простое видеоподключение, постепенно отказывающееся от нового оборудования. Используются обычные соединения желтого, красного и белого цветов. Используйте желтые кабели для композитного видео и красный и белый кабели для аналогового аудио

В качестве примера возьмем DVD-плеер и видеомагнитофон: если DVD-плеер имеет выход HDMI, используйте HDMI для подключения к телевизору с плоским экраном. Готово. Если у DVD нет HDMI, используйте зеленый, синий и красный компонентные видеосоединения с красным и белым аудиокабелями. Видеомагнитофон, вероятно, не имеет разъемов HDMI или компонентного видео, поэтому вы можете использовать кабель S-video с красным и белым аудиокабелями. Если у него нет S-video, используйте стандартный желтый композитный видеокабель с красным и белым аудиовыводами. Некоторые производители изготавливают красный и черный провода для аудио — используйте их точно так же, как красный и белый провода. На самом деле цвета вообще не имеют значения, они просто помогают вам подключить выходные разъемы DVD-плеера к правильным входным разъемам.

Если вам нужно приобрести кабели, вот ссылка на ассортимент аудио- и видеокабелей Amazon.

Лучшее качество и самое простое подключение HDMI . Если вы можете подключить все свои устройства с помощью HDMI, вам, вероятно, не нужно беспокоиться обо всех других подключениях. Если вы подключаете устройство к входу HDMI 1, используйте кнопку «вход» или «источник» на пульте дистанционного управления телевизором с плоским экраном и выберите вход HDMI 1 для просмотра этой программы.

Следующим лучшим качеством является использование Компонентного видео . Вам понадобится три кабеля для видео (красный, синий и зеленый) и два для аудио (красный и белый). Просто подключите зеленый разъем DVD-плеера к зеленому разъему телевизора с плоским экраном. Сделайте то же самое для синего и красного разъемов. Затем используйте красный и белый аудиоразъемы для подключения аудио. Если вы подключаете устройство к компонентному видео 1, используйте кнопку «вход» или «источник» на пульте дистанционного управления телевизором с плоским экраном, чтобы выбрать компонентный вход 1 для просмотра этой программы.

Следующим лучшим видеосоединением после HDMI и компонентного видео является S-video . Он не всегда доступен, но если он доступен, он дает лучшее качество видео, чем композитное видео. Также может быть сложно найти кабель S-video, но оно того стоит, если вы можете. Вам также необходимо подключить красный и белый для аудио. У некоторых телевизоров с плоским экраном вход S-video помечен как S-video, а у других он помечен как AV1 или AV2.

Наконец, если никакие другие соединения не могут быть использованы, вы можете использовать основные Композитное видео . Чаще всего это происходит при подключении видеомагнитофона к телевизору с плоским экраном. Это использует желтое соединение для видео, а чтение и белое соединение для аудио. В большинстве телевизоров с плоским экраном этот вход будет называться AV1, AV2 или видеовходом.

Многие производители не предоставляют отдельного соединения для композитного видео. То есть они не предоставляют «желтый» разъем, который был распространен ранее, как на этом изображении:

Решение для этого обычно заключается в использовании зеленого разъема «Y». В случае с этим примером он также помечен как «составной». Это означает, что вы должны подключить желтый провод видеомагнитофона к зеленому разъему этого телевизора. На некоторых телевизорах вам может потребоваться зайти в меню и сказать, что вы хотите использовать компонентный вход в качестве композитного входа, но многие телевизоры автоматически обнаружат это. Более подробное описание смотрите в статье Как подключить видеомагнитофон к телевизору с плоским экраном.

Вход ПК используется для подключения ноутбука или настольного компьютера к телевизору с плоским экраном. Компьютер «Mac» также может использовать этот вход с соответствующим разъемом адаптера (обычно используется на стороне компьютера). Этот 15-контактный разъем предназначен только для RGB-видео , поэтому для аудио требуется отдельный кабель.

Разъемы аудиовыхода можно подключить к внешнему усилителю. Об этом будет рассказано в следующей статье.

Европейские модели телевизоров с плоским экраном также имеют SCART 9разъемы 0198. Эти 21-контактные разъемы могут передавать композитное видео, RGB-видео и аудио. Вы заметите на модели на этом рисунке, что верхний разъем SCART принимает композитное видео и аудио (AV), а нижний разъем принимает видео и аудио RGB.

Подключение к внешнему миру

Разъем «ANT IN» предназначен для подключения кабеля антенны. Если у вас есть кабельное телевидение, вместо этого подключите его сюда. Если у вас есть PVR (персональный видеомагнитофон), то провод антенны/кабеля обычно подключается к PVR. От PVR будет еще один антенный кабель для подключения к антенне в разъеме телевизора с плоским экраном. Подробнее о подключении PVR будет в следующей статье.

Разъем «LAN» (крайний справа на картинке) — это место, где подключается интернет/сетевой кабель. Это необходимо для «умных» телевизоров, чтобы вы могли просматривать видео и другой контент в Интернете непосредственно на телевизоре с плоским экраном. Некоторые Smart TV имеют встроенную беспроводную сеть, если вы используете ее, вам не понадобится проводное подключение к Интернету.

Включение питания

После того, как все будет подключено, вы можете подключить кабель питания и включить питание. Многие телевизоры с плоским экраном имеют отдельный переключатель включения/выключения внизу или сзади экрана. Не зная об этом переключателе или не включив его, многие люди думают, что их новый телевизор с плоским экраном неисправен, поэтому остерегайтесь этой ловушки. Телевизоры с плоским экраном также могут включаться (показывать изображение) через 3–5 секунд после нажатия кнопки включения на пульте дистанционного управления.

Практические советы

1. Прежде чем приступить к соединению всего вашего оборудования, разместите его в нужном месте. Таким образом, вы сможете определить, какой длины должен быть каждый соединительный провод.
2. Правильная длина соединительных кабелей — это баланс между эстетикой, практичностью и доступностью. С эстетической точки зрения хорошо, когда длинные кабели не сбиваются в кучу, создавая беспорядок позади всего оборудования. На практике вам нужно, чтобы кабели были достаточно длинными, чтобы вы могли перемещать (вытягивать или поворачивать) каждое устройство без вытягивания кабелей. Доступность разной длины может быть решающим фактором, но лучше не выбирать слишком короткие кабели.
3. Некоторые продавцы телевизоров с плоским экраном взимают дополнительную плату за кабели HDMI — часто в диапазоне 100-200 долларов. Это связано с тем, что они могут получить небольшую прибыль или вообще не получить ее от продажи телевизоров с плоским экраном и поэтому пытаются получить большую прибыль от аксессуаров. Походите по магазинам, короткие высокоскоростные кабели HDMI часто можно купить всего за 10-20 долларов.
4. Большинство телевизоров с плоским экраном также имеют несколько входных разъемов сбоку экрана. Они предназначены для удобного подключения портативных устройств, таких как камеры или ноутбуки. При необходимости их также можно использовать для подключения стационарных устройств, но кабели трудно спрятать.
5. Многие телевизоры с плоским экраном имеют возможность переименовывать метки ввода. Это означает, что вместо выбора между HDMI1 и HDMI 2 вход в экранном меню будет помечен как DVD-плеер  и PVR (например). Если у вас есть более одного внешнего устройства, это простой способ для всех пользователей легко выбрать правильный вход. Вам нужно будет посмотреть руководство пользователя для вашего телевизора с плоским экраном, чтобы узнать, как это сделать.
