Как подключить розетку от выключателя света

Здравствуйте, уважаемые читатели сайта sesaga.ru. Очень часто в комментариях к статьям про выключатель, люстру или розетку поднимается вопрос о возможности подключения розетки от выключателя света.

Как правило, ситуация житейская: был сделан ремонт, а про розетку забыли, или же выключатель не нужен, а нужна розетка. И таких ситуаций достаточное количество.

Если исходить из норм и правил, то так делать нельзя, так как схема освещения будет использоваться не по назначению и такое ее использование может вызвать отрицательные последствия. Но если деваться некуда и Вы себе отдаете отчет о возможных последствиях, то такая переделка имеет право на жизнь.

Сразу же хочу предупредить, что такая переделка имеет свои определенные подводные камни. Например. Если розетка устанавливается на место одноклавишного выключателя, то получаем только розетку, а освещение теряем.

Однако здесь Вам может повести если вдруг окажется, что монтаж схемы освещения был выполнен трех жильным кабелем и все три жилы доходят до потолка. В этом случае освещение тоже остается.

Поэтому без каких либо проблем предпочтительней переделывать схему с двухклавишным выключателем, так как она уже включает в себя три жилы, которые остается лишь только вызвонить и правильно подключить.

Обязательно! Все монтажные соединения производим с отключенным напряжением.

1. Переделка схемы с одноклавишным выключателем

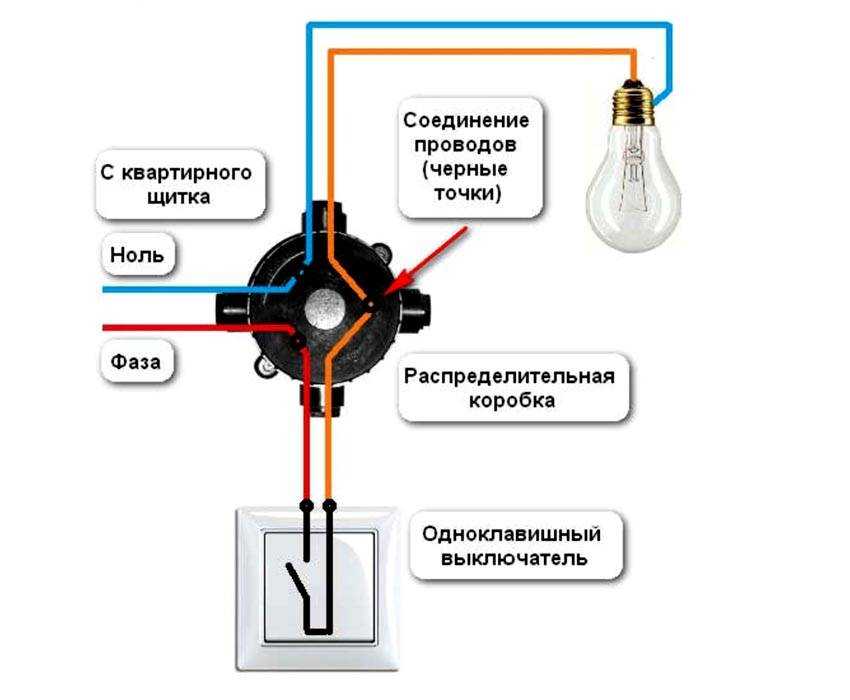

На рисунке приведена стандартная схема освещения с одноклавишным выключателем. Ее подробная работа рассказана в этой статье.

Переделка производится очень просто: отсоединяем люстру и замыкаем между собой две потолочные жилы. Вместо выключателя устанавливаем розетку.
Все. Переделка закончена.

Еще один важный момент.
Некоторые пользователи, чтобы оставить освещение, параллельно выключателю подключают розетку и, используя нить лампы как проводник, пытаются получить напряжение в розетке.

Это бесполезно делать, так как нить лампы имеет достаточное сопротивление и желаемые 220 В с необходимой силой тока получить не получится. А если стоят энергосберегающие или светодиодные лампы, то напряжения в розетке вообще не будет, так как этим лампам самим надо напряжение для работы.
Не повторяйте ошибок других.

2. Переделка схемы с двухклавишным выключателем

На рисунке приведена стандартная схема освещения с двухклавишным выключателем, на примере которой будет рассказан процесс переделки. Сам процесс будет производится в два этапа.

На первом этапе определяемся с потолочными проводами, и тут нам придется поработать под напряжением. На втором этапе произведем монтаж схемы. Естественно, места под выключатель и розетку должны быть подготовлены заранее.

Действуем строго по пунктам:

а) Отключаем подачу напряжения в данное помещение и отсоединяем люстру от проводов. Выключатель вынимаем из подрозетника и оставляем висеть на проводах.

б) Потолочные провода разводим в стороны, чтобы оголенные концы не касались друг друга и снова подаем напряжение.

в) Нажимаем, например, левую клавишу выключателя и индикаторной отверткой на потолке находим первый фазный провод коричневого цвета. Отмечаем один его конец на потолке, а второй на выключателе (цвета жил указываются согласно приведенной схемы).

г) Нажимаем правую клавишу и отверткой находим второй фазный провод красного цвета. Также отмечаем оба конца: один на потолке, а второй напротив правой клавиши. Оставшийся третий провод синего цвета будет являться нулем.

д) На выключателе отверткой находим приходящий фазный провод и отмечаем его. Как правило, он подключается с противоположной стороны от двух выходящих.

е) Отключаем подачу напряжения в данное помещение и отсоединяем выключатель. Провода, которыми он был подключен, оставляем на своих местах или запоминаем, как были.

ж) Подключаем люстру, предназначенную для работы с одноклавишным выключателем. Один ее вывод соединяем с первым фазным проводом, а второй вывод с нулевым.

з) Подключаем одноклавишный выключатель, но в подрозетник его пока не устанавливаем, а оставляем на весу: приходящий фазный провод соединяем с нижним его контактом, а верхний контакт соединяем с выводом, который ранее стоял напротив левой клавиши. Подаем напряжение и проверяем работу схемы освещения. Если все нормально, то напряжение отключаем опять.

и) Соединяем перемычкой второй фазный провод с нулевым, как показано на рисунке. Если провод позволяет, то соединяем напрямую.

к) Подсоединяем розетку, но в подрозетник пока не устанавливаем. На правый контакт розетки подключаем оставшийся провод красного цвета и он будет являться нулевым. На левый контакт розетки кидаем перемычку от нижнего контакта выключателя. Подаем напряжение и радуемся проделанной работе.

Удачи!

Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв.мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:



Две розетки в одной коробке Схемы подключения

Автор: Dale Cox

Домашняя страница
Отделка молдинга
Электропроводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки в той же коробке и 2 выключателей в той же коробке.

Подключение двух розеток в одной коробке

На этой схеме две дуплексные розетки установлены в одной коробке и подключены к источнику отдельно с помощью косичек, соединенных между собой клеммами каждой из них. С каждой розеткой, соединенной собственным проводом с косичкой, если одна выйдет из строя из-за физического повреждения, другая не пострадает и должна по-прежнему работать.

Подключение двойных розеток в серии

Здесь две розетки установлены в одной коробке и подключены с помощью клемм устройства для их соединения. При таком расположении, если розетка № 1 выходит из строя, розетка № 2 также может выйти из строя. Если первая розетка в цепи каким-то образом повреждена внутри, это может повлиять на подачу электроэнергии к последующим розеткам. Хотя обычно это не так. Если медный язычок между винтами клемм останется неповрежденным, даже если №1 перестанет работать, розетка №2, скорее всего, все еще будет работать.

Такое расположение проводки позволяет уменьшить количество соединений и гаек в розетке. Это может облегчить размещение всей необходимой проводки и т. д. в небольшой исходящей коробке.

Подключение 2 розеток с 2 источниками

На этой схеме две розетки подключены в одной коробке, каждая из которых питается от отдельного источника 120 В. Трехжильный кабель проходит в коробку. Черный и красный провода оба горячие, и каждый подключен к одной из розеток. Белый нейтральный провод подсоединен к каждой розетке, поэтому они имеют общий обратный путь. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения. Подобную цепь обычно можно найти на кухне, где установлены две цепи на 20 ампер для подключения всех приборов, обычно встречающихся на типичной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

На этой схеме показано подключение розетки GFCI и выключателя света в одной розетке, обычное расположение в ванной комнате с ограниченным пространством. Горячий источник соединяется косичкой с клеммой LINE на розетке и с клеммой на выключателе освещения. Нейтраль соединена косичкой с GFCI и белым проводом, идущим к свету. Эта проводка обеспечивает защиту gfci в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух выключателей в одной коробке

В этой схеме 2 выключателя устанавливаются в одну коробку. Выключатели подключаются косичками к одному и тому же источнику. Черные провода, идущие к двум отдельным светильникам, подключены к одному из выключателей. Нейтральный и заземляющий провода источника соединяются с проводами, идущими непосредственно к каждой коробке осветительных приборов.

Подключение двух переключателей в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке, каждый из которых питается от отдельного источника 120 В. Трехпроводной кабель питает источник для выключателей, а черный и красный провода подключены к одному выключателю. Черный провод от каждого светильника подключен к одному из выключателей, а нейтраль источника и заземление являются общими для двух светильников.

Подключение выключателя и розетки в одной коробке

На этой схеме выключатель света и розетка подключены в одной коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль присоединяется косичкой к клемме нейтрали на розетке и к белому проводу, идущему к нейтрали на светильнике, расположенном в отдельной коробке.

Подключение розетки и выключателя света в средней цепи

На этой схеме показаны выключатель и розетка в одной розетке, расположенной в середине цепи. Эта проводка позволяет электричеству проходить от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительным прибором или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение выключателя к розетке в одной коробке

На этой схеме выключатель и розетка установлены в одной коробке, и выключатель управляет подачей питания в розетку. Горячий источник подключается к одной клемме на выключателе, а другая клемма соединяется с горячим на розетке с помощью короткого провода. Нейтральный провод от источника подключается непосредственно к нейтрали выхода, а выключатель и розетка имеют общее заземление источника.

Больше подобных на сайте «Сделай сам-помощь»

Как подключить двойной выключатель? 2-клавишный, 1-позиционный переключатель

Установка комбинированного двойного переключателя (NEC), также известного как 2-клавишный однопозиционный переключатель (IEC) для 120/240 В и 230 В переменного тока

Содержание

)?

Двойной переключатель (NEC) или 2-клавишный однопозиционный переключатель (IEC) представляет собой одно и то же, т. е. это два однополюсных (SPST) переключателя в одном блоке, как и двойной кулисный переключатель. Он используется в качестве двойного кулисного или двухполюсного выключателя для управления маломощными бытовыми приборами, такими как лампочки, вентиляторы и т. д.

Осторожно : Выключатели всегда подключаются к фазным (линейным или горячим) проводам так же, как и предохранители.

Связанные схемы подключения:

  • Как подключить однополюсный однопозиционный переключатель (SPST)? МЭК и НЭК
  • Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК
Конструкция комбинированного устройства (двойной переключатель или 2-клавишный, 1-направленный)

На следующих рисунках представлена ​​базовая конструкция двойного переключателя (NEC) и двухгангового одностороннего переключателя (IEC).

Щелкните изображение, чтобы увеличить его.

На следующей схеме показаны рабочие операции двойных переключателей (комбинация двух переключателей в одном устройстве).

Щелкните изображение, чтобы увеличить его.

Щелкните изображение, чтобы увеличить его.

Подключение двойных выключателей для цепей 120/240 В — NEC

Как подключить двойной выключатель к потолочному вентилятору с лампочкой в ​​одном блоке?

На следующей электрической схеме показано, как управлять освещением и вентилятором с помощью комбинированного двойного переключателя. На нем четко видно, что провод Hot (Line) подключен к общим винтам, которые соединены между собой через обламываемое ребро. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.

Нажмите на картинку, чтобы увеличить

Красный провод как «горячий» подключен к потолочному вентилятору, а черный провод как «горячий» подключен к лампочке от клемм нагрузки двойного выключателя. Наконец, провод заземления и нейтрали подключается к клеммам (общим для обоих устройств) в коробке потолочного вентилятора. Таким образом, верхний переключатель управляет вентилятором, а нижний переключатель управляет включенной и выключенной лампочкой в ​​нем. одинаковые проводные соединения.

Похожие сообщения:

  • Как подключить коммутаторы последовательно?
  • Как подключить переключатели параллельно?

Электропроводка Комбинированное устройство с дуплексным однополюсным соединением Выключатели на потолочный вентилятор и лампочку?

На следующей схеме показано управление обычным вентилятором и отдельной лампочкой с помощью двойного выключателя (комбинация). Он имеет такое же подключение проводов, что и выше. Входящий горячий провод подключается к общему винту двойного выключателя. Клеммы нагрузки подключены к потолочному вентилятору и лампочке. Кроме того, и нейтральный, и заземляющий провод подключены к вентилятору и свету.

Нажмите на изображение, чтобы увеличить

В этом случае верхний переключатель (красный провод от переключателя к вентилятору) управляет потолочным вентилятором, а нижний переключатель (черный провод от переключателя к светильнику) управляет лампочкой.

Подключение потолочного вентилятора и освещения с помощью двойного комбинированного диммера

Это рекомендуемый способ подключения вентилятора и освещения с использованием двойного диммера для управления скоростью вентилятора и плотностью света.

Как показано, линия (горячая) подключена к общему винту диммерного выключателя. Клеммы нагрузки двойного диммера подключаются к вентилятору и лампочке. Наконец, и нейтральный, и заземляющий провода подключаются к обеим точкам нагрузки.

Щелкните изображение, чтобы увеличить его

Как показано, верхний переключатель используется для управления скоростью вентилятора, а нижний переключатель используется для управления плотностью света, а также для включения и выключения.

Похожие сообщения:

  • Как подключить лампы последовательно?
  • Как подключить лампы параллельно?

Подключение 2-клавишных однопозиционных выключателей освещения для цепей 230 В — IEC

Управление вентилятором и лампочкой в ​​одном блоке с помощью двухклавишного однопозиционного выключателя

На следующей схеме соединений показано, как управлять и потолочный вентилятор, и лампочка в нем с помощью 2-клавишного однопозиционного выключателя. Как показано, фазный (линейный) провод подключается к обоим общим винтам. К клеммной коробке потолочного вентилятора с лампочкой подключено четыре провода.

Нажмите на изображение, чтобы увеличить

Коричневый провод как фаза от клеммы L1 переключателя подключается к потолочному вентилятору, а черный провод как фаза от клеммы L2 переключателя подключается к лампочке. Наконец, нейтральный и заземляющий провод подключаются к общим клеммам в коробке потолочного вентилятора. Таким образом, первый переключатель управляет вентилятором, а второй переключатель управляет включенной и выключенной лампочкой. одинаковые проводные соединения.

Похожие сообщения:

  • Как подключить однополюсный двухпозиционный переключатель (SPDT)? МЭК и НЭК
  • Как подключить двухполюсный двухпозиционный переключатель (DPDT)? МЭК и НЭК
  • Как подключить 4-контактный переключатель (NEC) и промежуточный переключатель как 3-контактный (IEC)?

Подключение потолочного вентилятора и лампы с помощью 2-клавишного однопозиционного переключателя

На следующей схеме подключения показано управление типичным вентилятором и отдельной лампочкой с помощью двухклавишного однопозиционного переключателя. Он имеет такое же подключение проводки, как показано выше. Входящий фазный провод подключается к общей клемме 2-клавишного выключателя. Клеммы нагрузки (L1 и L2) подключены к потолочному вентилятору и лампочке соответственно. Кроме того, и нейтральный, и заземляющий провод подключены как к вентилятору, так и к лампочке.

Нажмите на изображение, чтобы увеличить

В этом случае правый боковой переключатель (коричневый провод от клеммы L1 переключателя к вентилятору) управляет включением и выключением потолочного вентилятора, а левый боковой переключатель (черный провод от клеммы L2 переключателя на свет) управляет включением/выключением лампочки.

Похожие сообщения:

  • Как управлять лампой с помощью одностороннего или одностороннего переключателя?
  • Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?
  • Латунные винты следует подсоединять к горячему (линейному, токоведущему или фазному) проводу с использованием цветовых кодов проводов IEC и NEC. В случае SPDT и 4-ходовых (промежуточных переключателей) винты черного цвета используются для горячих или общих клемм. Короче говоря, цвет общего терминала отличается от цвета других терминалов.
  • Серебряные винты должны быть подключены к нейтральному проводу (в случае переключаемой розетки)
  • Зеленый винт должен быть подключен к заземлению / проводу заземления (зеленый/желтый или оголенный провод)
  • Если на розетках нет винтов с цветовой маркировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
  • Нейтральный провод не требуется в проводке розеток 240 В (США). Также нейтральный провод никогда не подключается к выключателям.
  • Используйте переключатель с подходящим напряжением и номинальным током, проводом соответствующего размера и автоматическим выключателем соответствующего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

  • Перед подключением существующей или новой розетки или выключателя к электрической/распределительной коробке выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН.
