2 способа — как подключить светодиодную ленту в машине. Откуда и как подать напряжение 12В. Прикуриватель и стабилизатор напряжения.
С момента появления светодиодного освещения его активно стали использовать во всех автомобилях.
При этом, кроме замены обычных ламп на диодные, многие умельцы нашли разнообразные способы применения и для светодиодной ленты. Причем, даже в тех местах, где подсветки и освещения никогда и не было.
Места подсветки в машине
Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:
- приборная доска
Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.
- салон или двери машины
Также довольно частое применение — это подсветка дверей. Она загорается при их открывании и освещает выход из автомобиля.
- фары
Такую подсветку еще прозвали «ангельские глаза». Просто пускаете ленту по периметру фар, причем не обязательно по всей окружности.
Помимо дизайна, это еще и улучшит ближний свет. Некоторые дорогие иномарки уже изначально идут с таким тюнингом.
А вот наши авто придется доделывать самостоятельно. Только имейте в виду, что фары в отличие от салона или кузова, можно подсвечивать светодиодными лентами белого или желтого цвета.
Здесь не должно быть разноцветной RGB радуги.
- кузов
Лента монтируется на днище или порогах. В итоге получается эффект парения авто в воздухе над дорогой.
Только не приклеивайте светодиоды в месте установки домкрата. Иначе это будет одноразовая подсветка, до первого подъема машины при ремонтных работах.
Все эти подсветки можно сделать своими руками и подключить двумя способами:
- напрямую от прикуривателя или проводов 12В
- через отдельный источник питания
Самое главное, правильно подобрать источник питания и саму светодиодную ленту.
Подробнее
Подключение от прикуривателя
Сетевое напряжение в автомобиле 12В. По крайне мере, таким оно должно быть теоретически.
Однако в реальности, данное значение запросто может превышать 14В и более.
Светодиодная лента, которая изначально рассчитана на 12 вольт, очень не любит перенапряжение.
Из-за этого выходят из строя и перегорают кристаллы светодиодов.
Поэтому подключать такую ленту напрямую к автомобильному прикуривателю, аккумулятору или существующим уже проложенным проводам не рекомендуется.
Обратите внимание, что разного рода зарядки для мобильных телефонов от прикуривателя также не подойдут. У них выходное напряжение обычно около 5В, а вам нужны стабильные 12В.
Некоторые пытаются исхитриться и искусственно понизить напряжение. Для этого заранее просчитывают потребление подсветки и подключают перед лентой мощное сопротивление.
Расчет можно выполнить по формуле:
Таким образом подбирается резистор и впаивается в схему. В итоге напряжение питания на ленте падает на два и более вольт. Все это дело после расчетов нужно фактически перепроверять замерами мультиметром или тестером.
Такой способ имеет ряд недостатков. Кроме того, что это долгая процедура, еще и сопротивление будет существенно греться.
Стабилизатор напряжения
Поэтому лучший вариант — это использование стабилизатора. Если немного разбираетесь в электронике, схему можно собрать самостоятельно.
И уже через нее подключить все светодиодные источники освещения. При этом не стоит путать драйвер с блоком питания.
Основная задача драйвера — стабилизировать ток. Напряжение на нем может как повышаться так и понижаться.
А блок — это в первую очередь источник стабильного напряжения.
Для подключения светодиодной ленты в машине, вам необходим именно блок питания.
Поэтому применять микросхемы, которые используют для светодиодных ламп нельзя. Подключить этот блок можно не только от прикуривателя, но и вообще в любом месте авто, куда доходят провода 12В.
Ранее такой стабилизатор собирался на микросхеме типа КРЕН 7812.
Подключение довольно не замысловатое. Слева это плюсовой вход. Средний контакт — общая масса. Правый — выход на ленту.
Однако из-за постоянного перегрева, сейчас стали использовать импульсные источники. Для них уже не нужны огромные радиаторы охлаждения, да и мощность у них по более.
Импульсный блок питания
Питание, что на один, что на другой стабилизатор рекомендуется подключать через предохранители.
Если вы не радиолюбитель и не знакомы с пайкой схем, да и заморачиваться с этим делом нет желания, можете купить уже готовый стабилизатор.
При том, что стоят они на сайте AliExpress очень дешево. Буквально один-два доллара. Представляют из себя миниатюрную коробочку на основе микросхемы «LM2596».
Найти их в разнообразном количестве можно здесь.
Такой стабилизатор практически не требует никакой настройки, просто припаиваете провода на вход и выход и пускаете их на ленту.
Рассчитан он на ток до 1,5А, а значит через него можно подключать светодиодные ленты мощностью до 20Вт.
Если лента RGB идет с блоком управления, то импульсный источник питания должен подключаться перед блоком.
Кстати, с помощью такого блока, лучше подавать даже не 12В, а всего 10В.
Поверьте, для глаз это практически не заметно, а вот срок службы светодиодов увеличится в разы! Регулировать напряжение можно отверткой, подкручивая специальный винтик.
Если же вас пугают все эти сложности с импульсными источниками и блоками питания, то можно поступить по-простому и запитать всю подсветку в автомобиле от батарейки.
Выбор ленты
В первую очередь при покупке обращайте внимание на напряжение. Вам нужны модели именно на 12В.
Ведь встречаются еще 24В-36В и даже 220В.
Лучше подбирать одноцветный вариант, чтобы не заморачиваться с подключением RGB контроллера.
А еще из монохромных видов, проще всего подбирать цвета под кузов.
Практически все ленты изначально идут на самоклеющейся основе. Так что проблем с ее размещением и закреплением не должно возникнуть.
Из модельного ряда стоит присмотреться к двум основным вариантам:
- светодиодная лента SMD 3528
- светодиодная лента SMD 5050
Мощность подсветки будет зависеть от количества светодиодов в одном метре ленты.
А она может быть весьма разнообразна:
- SMD3528 — 60,120,240 диодов на метр
- SMD5050 — 30,60,120 диодов на метр
Чем больше диодов, тем ярче подсветка и соответственно ее мощность. Причем изменять эти параметры можно самостоятельно.
Достаточно отрезать изделие по соответствующим меткам, тем самым уменьшив число светодиодов и итоговое потребление и яркость.
Следующий параметр для выбора — это влагозащищенность. Внутри салона авто можно использовать ленту без какой-либо изоляции. Это класс защиты IP20.
На фары покупайте подсветку с защитой IP65.
Ну а под кузов — IP68.
Она уже полностью герметичная и способна сколь угодно долгое время нормально работать под воздействием воды и грязи.
Для дверей также лучше использовать вариант IP68.
Где и как смонтировать и подключить
Первым делом отмеряете необходимый метраж ленты.
И отрезаете строго по специальным меткам.
Далее прикидываете где будут уложены провода питания. Если позволяет конструкция, логичнее всего их будет спрятать.
Может быть даже придется просверлить пару отверстий.
К каждому отрезку подсоединяете провода. В машине лучше всего это сделать при помощи пайки, а не коннекторами.
Если лента у вас в силиконе, то контактные площадки придется зачистить и снять часть герметика.
Все хитрости и правила пайки светодиодной ленты можно узнать из статьи ниже.
Когда лента готова к монтажу, следует тщательно обезжирить поверхность на которую она будет наклеиваться. Смачиваете чистую тряпочку в растворителе и очищаете ей будущие места подсветки.
Припаянные провода заправляете в отверстие.
Отделяете защитный слой скотча и плотно надавливаете на подложку.
Как показывает практика, одного только скотча бывает не достаточно. Во-первых, поверхность не идеально ровная.
Во-вторых, сказываются наши перепады температуры. От минусовых значений до плюсовых, иногда в течение нескольких часов.
В итоге, даже качественная лента в конце концов отклеивается. Поэтому рекомендуется по краям, пройтись обычным термоклеем.
При организации подсветки кузова, клей вряд ли поможет. На днище, под порогами для крепления лучше использовать профиль с пластиковыми хомутиками.
Места, где была снята защита с контактных площадок и припаяны провода, также не помешает залить толстым слоем клея.
Подобным образом светодиодная лента монтируется в любые части машины. Если хотите повысить яркость и блок питания позволяет это сделать, то можно наклеить рядом одновременно две ленты.
Провода заранее выбирайте такой длины, чтобы их можно было протянуть в одну общую точку с нескольких подсветок одновременно. В ней и будет происходить подача питания 12В.
Кстати, прежде чем заделывать обшивку, всю схему желательно проверить на работоспособность от небольшого источника питания 12V. Например, можно взять батарейку А23.
Схемы подключения могут быть разнообразными, в зависимости от того, какой участок авто подсвечивается. Вот пример для светодиодной подсветки дверцы машины:

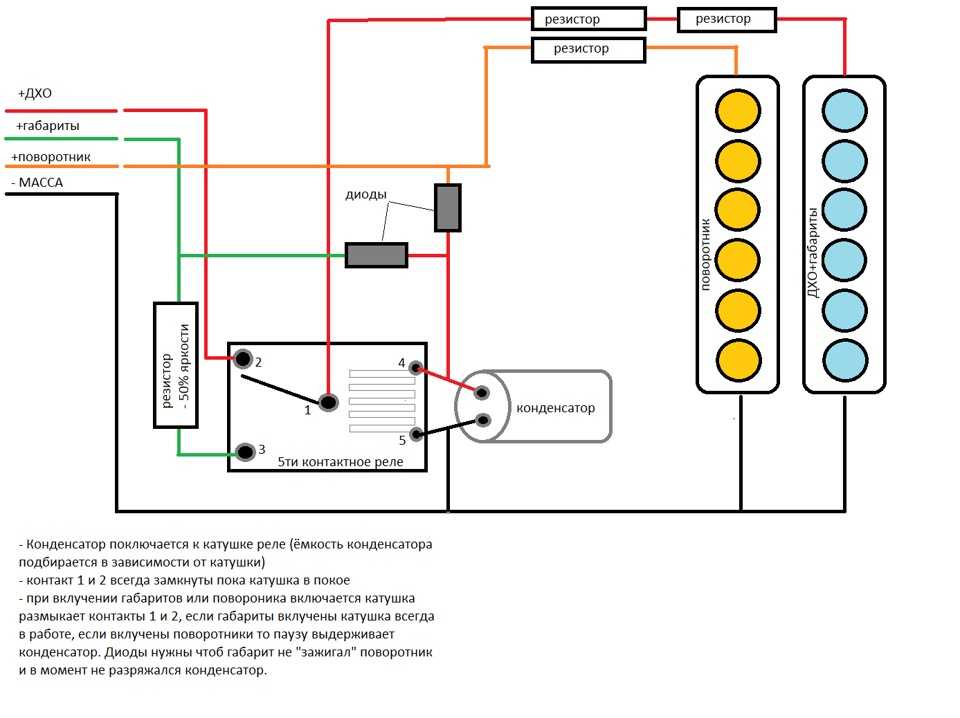

Более подробно с процессом подключения можно ознакомиться в видеоролике:
Все провода после проверки работоспособности заизолируйте в отдельные пучки.
На выходе у вас должен получиться один-единственный пучок с проводами, на которые и следует подать 12 вольт.
Общий плюс и один или несколько минусов (в зависимости от схемы и вида подсветки).
Питающие провода можно подпаять специальными автомобильными клеммами папа-мама и спокойно подключать их через колодки бортовой сети.
Например к штатному модулю управления светом, или от других кнопок, либо вообще через свой отдельный микровыключатель посадить на предохранители.
Также никто не запрещает все запитать через прикуриватель.
Естественно, после блока питания стабилизирующего напряжение, как уже оговаривалось выше.
Как подключить светодиодную ленту в автомобиле: фото, видео, схемы
Содержание
- 1 Преимущества светодиодных лент в авто
- 2 Светодиодные ленты для авто: виды
- 2.1 Количество светодиодов и излучаемый свет
- 2.2 Защита светодиодных лент для авто
- 2.3 Напряжение и тип светодиодных лент в авто
- 3 Как подключить светодиодную ленту в автомобиле: подробная инструкция
- 4 Советы
- 5 Как подключить светодиодную ленту в автомобиле: фото
- 6 Светодиодная лента в авто видео
Светодиодную ленту в последнее время часто начали использовать в качестве дополнительного освещения в авто, для многих автомобилистов это неотъемлемый тюнинг, без которого попросту не обойтись. На самом деле такой вариант считается экономичным и в тоже время долговечным. Итак, давайте разберем, как подключить светодиодную ленту в автомобиле, и разберем основные моменты, на которые стоит обратить внимание.
Преимущества светодиодных лент в авто
Даже не говоря за то, что они экономичные и долговечные, стоит вспомнить еще ряд прекрасных преимуществ. Ведь они считаются универсальными, их можно установить в любое место в авто, часто мы слышим вопрос: как подключить светодиодную ленту в машине к габаритам, и готовы дать в этой статье ответ. Такую ленту можно установить даже в самом сложном месте, главное правило тут одно – дотянуть провода. Узнайте о том, как сделать подсветку в шкафу светодиодной лентой.
Чаще всего в авто такие ленты устанавливают в качестве освещения ног, светодиоды в салон авто лучше не ставить, лента может с легкостью слепить глаза и отвлекать от дороги. Снаружи подсвечивается диски, багажник, номерные знаки и т.д. В основном все зависит только от вашей фантазии и желания, что-то начинать делать.
Светодиодные ленты для авто: виды
Перед тем, как подключить светодиодную ленту в автомобиле, необходимо правильно ее выбрать. Чтобы в дальнейшем она светила только в нужном вам направлении, и ее свет не раздражал вас, а просто подчеркивал неповторимый интерьер авто.
Количество светодиодов и излучаемый свет
Если говорить за цвет свечения в автомобиле, то можно выделить:
- Белые. Холодного типа, считаются самыми популярными.
- Разноцветные, сюда можно включить: синие, красные, зеленее и т.д.
Интенсивность свечения любой ленты зависит только от количества диодов расположенных на ней. Число может варьироваться от 30 до 60 на один метр. Оптимально использовать ленту на 30 диодов на метр, в салоне автомобиле, если больше, то лучше их ставить туда, где глаза совсем не будут отвлекаться.
Защита светодиодных лент для авто
Каждая лента должна быть защищена от влаги и иметь способность выдерживать минусовую температуру, в противном случае лучше их не устанавливать совсем. Для салона автомобиля также нужно выбирать лампу, которая имеет среднюю защиту. Первый вариант выбирать не рекомендуем, оставим его только в качестве ознакомления.
- IP 20, такие ленты практически не имеют защиты и пригодны только для установки в помещении.
- IP 65 считаются оптимальными для установки в салон автомобиля.
- IP 68 можно устанавливать повсюду, у них хорошая степень защиты по всем показателям. Кстати, такая лента подходит для освещения аквариума.
Напряжение и тип светодиодных лент в авто
Существует следующая буквенная маркировка DIP (означает корпус с двумя выводами) и SMD (корпус монтируется на поверхность). Последний вариант считается современным и лучшим, рекомендуем останавливать свой выбор только на них.
- SMD3010 – используется в основном для лент с боковым свечением. Светодиоды имеют размер 1х3 мм, и обладают мощностью в 0,08 Вт.
- SMD3528 – такой тип используется чаще всего, предназначены для горизонтального свечения, размер диодов 2,8 х 3,5 мм, при мощности в 0. 08 Вт.
- SMD5050 – самые большие светодиоды, имеют размер 5х5 мм, яркость высокая, мощность 0.24.
Как подключить светодиодную ленту в автомобиле: подробная инструкция
Прежде всего, необходимо выбрать место, где светодиодная лента в авто будет установлена. В идеале, выбирать место, где ее видно не будет совсем, но и помните, что она не должна мешать функциональности автомобиля. Представим ситуацию, вы установили ленту на бок автомобиля, у вас пробило колесо, а теперь вопрос: Как поставить домкрат? Не знаете, и мы не знаем, здесь только срывайте ленту, проще будет. Вот такая схема светодиодной ленты в авто, так будет сразу понятно, что лучше выбирать.
Далее выбираем длину ленты, для этого последуйте нашему совету.
Совет! Чтобы найти необходимую длинную светодиодной ленты для авто, берем обычную веревку и прикладываем ее к месту, после снимаем и измеряем ее.
Теперь переходим к более серьезному этапу – пайка. Тут нужен обычный паяльник на 25-40 Вт. Также берем провод с сечением на 0.75 мм, длина провода – 20 см. Концы провода зачищаются, а после уже аккуратно привариваются к ленте.
Обращайте внимание! Пайка не должна быть более 10-ти секунд, лента выйдет из строя. Не успели все спаять – ждите пока остынет.
Место пайки изолируем, лучше использовать термоусадочную трубку. Если ее нет, используем обычную ПВХ изоленту.
Одноцветные ленты необходимо подключить к бортовой части: плюс к плюсу; минус уходит на кузов авто. Многоцветные ленты подключаются по аналогии, между лентой и аккумулятором устанавливается контролер. В каждом блоке многоцветной ленты работают сразу три диода, они подключаются по однотипной цепи, фактически получается сразу три схемы. Обращайте внимание на схему подключения контролера.
Если провода четыре, то она присоединяются к разъемам контролера, согласно обозначениям. Здесь V – питание, B – зеленый, C – Красный, G – синий. Контролер с другой стороны подключается через аккумулятор, создавая при этом сеть, которая и распределяется между всеми потоками.
В зависимости от типа ленты могут использоваться пульты управления, они считаются необходимыми, если в ленте три и более диода.
Также отвечая на вопрос, как подключить светодиодную ленту в автомобиле, стоит заметить, что для крепления ленты на корпус авто можно использовать небольшие хомуты. Их можно присоединять к кузову или к металлическим уголкам, однако, предварительно нужно сделать отверстие в кузове саморезами.
Совет! Если вы желаете купить светодиодную ленту для авто с само клейкой на кузов, лучше забыть об этой идее. Ведь такая клейкая поверхность служить не более месяца, после отпадает. И чаще всего она сделает это в дороге, когда найти и восстановить ее будет невозможно.
Советы
- Помните, что лента не может гнуться, радиус изгиба не более 8 см.
- Если в машине переменчивый ток нужно использовать стабилизатор, мощность не должна быть больше 12 Вольт
- Все работы проводятся с выключенным аккумулятором.
- Перед тем, как все подключать убедитесь в том, что все правильно подключено.
Как подключить светодиодную ленту в автомобиле: фото
Здесь вы найдете фото подключенных светодиодных лент в автомобиле. Мы старались делать полную и понятную подборку, чтобы добавить вам азарта делать качественную подсветку в авто.
Светодиодная лента в авто видео
Интересная статья по теме: Как установить светодиодную ленту для фар.
Можно ли соединить светодиодные ленты вместе?
Когда около 15 лет назад появились светодиодные ленты, это поразило воображение любителей, когда они думали о том, как осветить пространство романтическим красным, футуристическим синим или резким фиолетовым.
Светодиодные ленты являются наиболее популярным применением светодиодного освещения. У них много применений, и они могут мгновенно изменить настроение комнаты.
Поскольку они представляют собой тонкие гибкие полоски, которые можно приклеивать, их можно носить буквально куда угодно.

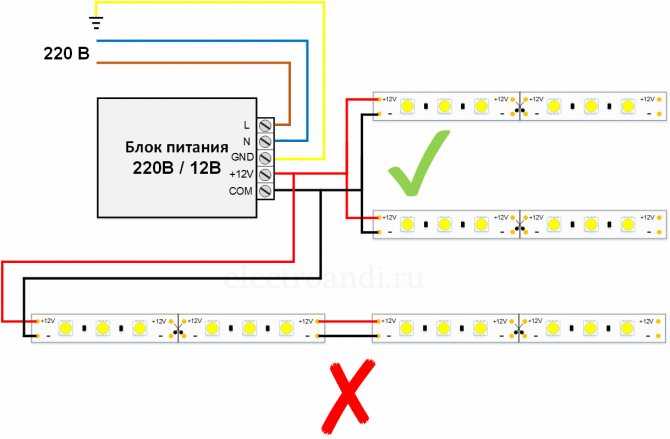

Вы можете подключить несколько светодиодных лент вместе с верхним пределом в зависимости от выходной мощности ленты и вашего источника питания. Ленточные светильники можно соединять с помощью разъемов и кабелей или путем пайки соединительных стыков.
Пошаговое руководство по соединению нескольких светодиодных лент вместе
Если вы готовы подключить свои светодиодные ленты, вот как это сделать с помощью разъема:
- Убедитесь, что вы купили подходящий разъем для вашего полоски — требуется такое же количество штырьков, и разъем должен быть подходящего типа для данного местоположения (прямой, угловой для углов или с проводом между ними)
- Откройте зажимы светодиодной ленты на разъеме
- Вставьте световые полосы в разъем, убедившись, что штырьки касаются контактов разъема.
- Закройте зажимы разъема, чтобы зафиксировать две световые полосы на месте.
Если вас интересуют альтернативные способы подключения и подводные камни при подключении ленточных светильников, продолжайте читать.
Можно ли соединить несколько ленточных светильников вместе?
Вы можете легко соединить две светодиодные ленты вместе, учитывая, что они поставляются в катушках с отмеченными пунктирными линиями для нарезки лент нужного размера.
Эти полоски можно соединить двумя способами: с помощью соединителей или припаяв медные площадки полосок.
Используя острое лезвие, вы можете снять защитный пластиковый слой, чтобы обнажить точки подключения схемы на светодиодной ленте, готовой для подключения проводов или разъемов.
Можно ли соединить светодиодные ленты разных марок вместе?
Вы можете соединять друг с другом светодиодные ленты различных марок при условии, что они имеют одинаковое напряжение.
Предположим, вы пытаетесь соединить две полосы с разным напряжением. В этом случае они не будут работать из-за разных требований к напряжению для каждой полосы, и вы рискуете их повредить — пустая трата денег.
Вы также должны убедиться, что при их подключении правильно соблюдена полярность. Полярность световых полос разных марок может немного различаться — убедитесь, что положительные разъемы совмещены.
Вы должны увидеть знаки плюс и минус рядом с медными контактными площадками, чтобы указать вам направление.
Различные марки светодиодных лент также могут быть изготовлены с различным качеством. Итак, если вы решите подключить светодиоды разных марок, вы можете обнаружить, что один из них быстрее изнашивается или начинает тускнеть.
Всегда проще и лучше подключить светодиодные ленты, произведенные той же компанией, даже если это означает отказ от дешевой сделки с более дешевым брендом.
Безопасно ли подключать несколько ленточных светильников?
Для обеспечения безопасности важно всегда покупать качественную и сертифицированную продукцию. Известно, что дешевые светодиодные ленты, соединенные последовательно, пожароопасны, так как в них используется тонкий материал, который не выдерживает больших токов и очень быстро нагревается.
Поскольку светодиодные ленты монтируются на деревянных или пластиковых поверхностях, высокая температура может представлять реальную опасность возгорания.
Учитывая, что вы используете подлинный продукт, необходимо соблюдать некоторые меры предосторожности.
Поскольку у вас может быть несколько различных типов светодиодных лент, которые вы хотите подключить, вы должны учитывать их различия.
Например, светодиодная лента RGB потребляет в 3 раза больше энергии, чем белая светодиодная лента.
Не все полосы света могут быть подключены, так как они не могут работать от одного и того же источника питания. Напряжение блока питания и светодиодной ленты должно совпадать. Оценок может быть три.
Если вашей светодиодной ленте требуется 5 вольт постоянного тока (В постоянного тока), ваш блок питания должен быть 5 В постоянного тока. То же самое относится и к светодиодным лентам на 12 В и 24 В.
Помимо безопасности, вы также должны подумать о наиболее экономичном способе питания подключенных полос.
Не самый энергоэффективный способ соединить светодиодные ленты в одну линию и закольцевать ее до исходной точки для покрытия прямоугольного потолка.
Разумным решением было бы разместить блок питания в одном из углов прямоугольного потолка. Затем подключите две светодиодные ленты параллельно к блоку питания.
Каждая полоса проходит по двум сторонам прямоугольника, заканчиваясь на противоположном углу блока питания.
Таким образом, вы избежите использования двух источников питания и предотвратите падение напряжения, когда световые полосы ближе к концу цепи тускнеют из-за падения напряжения.
О разнице между последовательным и параллельным соединением я расскажу позже, а сейчас давайте рассмотрим, как безопасно соединить несколько светодиодных лент.
Также читайте: В чем разница между канатными и ленточными светильниками?
Как соединить несколько светодиодных лент вместе
Как я уже кратко сказал, существует два основных способа соединения лент.
Самый простой способ — использовать ленточный разъем, а более сложный (но не слишком) — припаять контактные площадки.
Итак, начнем с простого маршрута.
Как подключить светодиодные ленты с помощью разъемов
Существует несколько типов разъемов, которые вам могут понадобиться в зависимости от ваших требований.
Во-первых, это простая соединительная клипса со штырями (Amazon), которая используется для соединения непрерывно работающих светодиодных лент с использованием медной маркировки.
Этот тип разъема отлично подходит, когда вы хотите сделать соединение невидимым, оставив впечатление, что это одна длинная цепочка световых полос.
Соединители-зажимы часто бывают разной формы в зависимости от ваших потребностей с учетом различных углов и пересечений полос.
Далее идет разъем с двумя зажимами по бокам с кабелем посередине (Amazon). Это расширяет две светодиодные ленты с дополнительной линией для использования вокруг углов или углов.
Если у вас в комнате есть труба отопления, как у меня, то соединитель с проводом будет отличным вариантом для обхода препятствия.
Предостережение: следите за тем, чтобы соединительный кабель не касался непосредственно трубы, так как вы можете серьезно повредить установку полосы.
Наконец, разъем, который имеет только один зажим сбоку (Amazon) и оголенный провод с кабелем между ними, используется для подключения светодиодной ленты к блоку питания (БП).
Кроме того, вы можете использовать его для подключения к контроллеру RGB, а затем к источнику питания, если вы хотите удаленно управлять установкой.
Прелесть ленточных соединителей заключается в том, что вы помещаете конец световой ленты в специально отведенное место в зажиме и правильно выравниваете провода.
Большинство клипов выровнены по полосе, но всегда лучше перепроверить.
Вот небольшое видео, в котором показано, как соединить две полосы.
https://www.youtube.com/watch?v=RL3YUFsuKqwВидео не может быть загружено, так как отключен JavaScript: Как подключить светодиодные ленты с помощью различных разъемов (https://www. youtube.com/watch?v= РЛ3ЮФсуКкв)
Говоря о разных лентах, вам следует помнить о разнице при соединении белых и RGB-полос.
Требуются ли для светодиодных лент RGB специальные разъемы?
Если вы подключаете светодиодные ленты RGB, вам необходимо приобрести специальные разъемы для лент. Это из-за количества контактов, которые имеет каждый тип светодиодной ленты.
Простая белая светодиодная лента имеет два контакта, поэтому вам понадобится разъем, рассчитанный на два контакта.
RGB-светильники имеют четыре контакта, поэтому убедитесь, что вы покупаете ленточные разъемы с такими же четырьмя контактами.
Существует еще один тип светодиодной ленты, известный как RGBW.
Имеют специальный белый чип. Хотя светодиодные полосы RGB могут создавать белый цвет, они не могут получить такой чистый белый цвет, как полоса RGBW.
Ленты RGBW имеют пять контактов, поэтому убедитесь, что вы покупаете разъемы для полос с пятью контактами.
Как подключить светодиодные ленты без разъема?
Как я уже говорил, возможно подключение светодиодных лент без разъема.
Некоторые соединения можно спаять! Вы можете использовать паяльники, чтобы припаять напряжение, а также красный, зеленый и синий контакты к следующему проводу.
На самом деле паяные соединения более механически прочны и могут быть более эффективными за счет удлинителей.
Поэтому рекомендуется пропаивать соединения, если вы используете слишком большой ток.
Кроме того, если светодиод имеет особо высокую яркость, некоторые соединительные провода не подходят из-за высокой выходной мощности ленты.
Учитывая, что у вас есть навыки и оборудование для пайки, вы можете даже предпочесть паять, если ваша полоска работает под высоким током.
После этого закройте термоусадкой, защитите стыки или заклейте стыки изолентой.
Следует ли подключать светодиодные ленты последовательно или параллельно?
Чтобы ответить на этот вопрос, лучше всего начать с объяснения разницы между последовательной и параллельной схемой.
В последовательной цепи ваши световые ленты будут соединены встык напрямую. Поэтому блок питания подключается только к первой светодиодной ленте в цепочке.
В этих цепях ток постоянный, а напряжение делится между светодиодами.
Это означает, что вы можете получить различную яркость по всей цепи, и вам необходимо убедиться, что используемый вами источник питания имеет постоянный ток.
Также, если одна из полос в вашей серии выйдет из строя, вся схема перестанет работать.
Напротив, в параллельной цепи каждая полоса подключена к источнику питания. Ток делится между каждой полосой, но напряжение равно.
Во-первых, их сложнее установить, но если одна из полос выйдет из строя, остальные продолжат гореть.
Однако вместо этого ток будет перенаправлен. Так что все должно быть хорошо, если вы соединили несколько полос.
Если вы использовали параллельную цепь только для двух полос, при отказе одной из них ток для другой полосы удваивается, что также может привести к ее перегоранию.
Однако трансформаторы должны быть достаточно умными, чтобы обнаруживать и балансировать нагрузку, не перегружая отдельные ветви.
Если вам нужно равномерное освещение, лучше всего использовать последовательное соединение.
Для более длинных подключений вам потребуется очень мощный драйвер постоянного тока, чтобы гарантировать отсутствие падения производительности. Если вы потеряете одну полосу, вы не получите освещения, пока ее не замените.
Для сложных цепей с большим количеством светодиодов будет сложнее установить параллельную цепь, но она останется частично освещенной, если полоска выйдет из строя.
Сколько светодиодных лент можно подключить в цепочку к одному источнику питания?
Слишком большое количество полосок может увеличить мощность драйвера в цепи и вдвое сократить срок службы драйвера и, следовательно, светодиодной ленты.
Поэтому будьте очень осторожны при выборе правильного количества полосок и подходящего блока питания.
Вот общее правило для использования, учитывая, что у вас есть некоторая информация о ваших светодиодных лентах и блоке питания.
Вы можете вычислить это, умножив количество ватт на метр вашей полосы на длину полосы, которую вы питаете.
Затем выберите блок питания, мощность которого примерно на 20 % БОЛЬШЕ, чем это значение.
Предположим, у вас есть источник питания мощностью 60 Вт. Настоятельно рекомендуется оставлять запас неиспользуемой мощности от 10 до 20%, поэтому вы можете предположить, что вы можете получить 54 Вт от этого блока питания (PSU), забрав 10%.
Теперь рассчитайте ватты, используемые каждой полосой, умножив длину полосы на количество ватт на фут светодиода.
Информация о ваттах на фут обычно указывается на странице продукта или в листе технических характеристик.
Разделите эту сумму на 54, чтобы определить количество полосок, которые вы можете использовать.
Точное количество светодиодных лент, которые вы можете соединить вместе, всегда будет зависеть от точных характеристик ваших устройств.
Большинство производителей рекомендуют не более 2-3 полос для питания от одного блока питания.
Я также сделал простой калькулятор, чтобы помочь вам с математикой. Наслаждаться.
Важно знать, что с каждым добавлением светодиодной ленты необходимо увеличивать мощность источника питания.
Ваша светодиодная лента будет потреблять от блока питания столько энергии, сколько ей нужно, и не больше. Поскольку для получения энергии не нужно будет так много работать, ваша установка будет выделять меньше тепла и прослужит дольше.
В противном случае высокая мощность, подаваемая на полосу, может привести к ее повреждению.
Одним из явных признаков того, что вашего источника питания недостаточно или что вы подключили слишком много полос, является то, что вниз по полосе ваши светодиоды будут становиться все тусклее и тусклее, что называется падением напряжения.
В дополнение к текущему регулированию, если мощность светодиодных лент высока из-за большего количества светодиодов на метр или высокой мощности светодиодов на метр, вам необходимо ограничить общую длину подключенных лент.
Вот конкретный пример:
Если светодиод имеет мощность 4,8 Вт на метр полосы, рекомендуется запитать максимум 10 метров в одной линии для источника питания 60 Вт, а для 9,6 Вт на метр полосы вы должны питать только 5 метров.
На что следует обратить внимание при подключении светодиодных лент
Приступая к проекту освещения, необходимо обратить внимание на несколько моментов.
Я уже указал на большинство из них, поэтому, прежде чем закончить, позвольте мне подытожить.
При подключении нескольких светодиодных лент к одному источнику питания очень важно использовать блок питания с номинальной мощностью БОЛЬШЕ, чем требуется для установки ленточных ламп.
Номинальная мощность вашего блока питания не должна быть меньше или равна общей мощности ленты. В противном случае вы рискуете столкнуться с падением напряжения, когда светодиоды в конце будут тусклыми.
Приступая к фактическим соединениям, вы всегда должны отрезать светодиодную ленту от медных соединений, расположенных через каждые пару дюймов на ленте.
В противном случае некоторые светодиодные индикаторы области реза могут не работать.
Обязательно наденьте термоусадку на разъемы для их защиты, которые различаются для внутреннего и наружного использования.
В качестве альтернативы вы также можете использовать электрическую или изоляционную ленту.
Положительный и отрицательный контакты полосы всегда должны совпадать с отрицательным и положительным контактом разъема.
В RGB-светодиодах цвет проводов должен соответствовать точкам подключения, обозначенным B, R, G и 12 В, как я уже говорил.
Заключительные слова
Перед покупкой всегда полезно начертить и спланировать проект освещения.
Возможно, вы обнаружите, что вам не нужно подключать столько светодиодных лент встык, и вам лучше использовать соединительные кабели для увеличения длины в некоторых местах.
Расскажите мне о любых ваших проектах.
Использовали ли вы разъемы или паяные соединения для соединения светодиодных лент?
Где вы планируете использовать светодиодные ленты?
Какова ширина светодиодных лент?
Ленточные светильники становятся все более популярными для освещения вашего дома, потому что они очень гибкие.
Вы можете использовать их практически где угодно, при условии, что поблизости есть источник питания, что позволяет вам творчески подходить к освещению различных частей комнаты.
И хотя их можно прикрепить практически к любой поверхности, нужно учитывать ширину полосы.
Нет смысла добавлять полосу к поверхности, если она будет свисать по краям или просто не впишется в углубление, особенно если вы покупаете канал, чтобы скрыть полосу.
Вы должны знать, что он подойдет.
Ширина большинства светодиодных лент составляет 10 мм – около 3/8 дюйма – независимо от размера используемого светодиодного чипа. Иногда вы можете найти более широкие полоски шириной до 15 мм или 9/16″, в то время как более тонкие полоски встречаются реже, но все же существуют.
Давайте углубимся в это. Поясню:
- Отличаются ли обычно светодиодные ленты шириной
- Ширина полосы 5050 и 2835
- Более широкие полоски потребляют больше энергии
- Почему ширина полосы имеет значение
Различаются ли полосы света по ширине?
Светодиодные ленты производятся разными производителями и не всегда соответствуют одной и той же спецификации.
Однако многие из них придерживаются одной и той же ширины светодиодных лент, которая составляет 10 мм или 3/8″, что достаточно для удобного размещения на них светодиодных чипов различных размеров и обеспечения эффективного рассеивания тепла.
Одним из самых популярных брендов, отличающихся от этого, является Philips Hue (Amazon). Их световые полосы имеют ширину 14-15 мм или около 9/16″.
Это не означает, что это единственный бренд, который отличается от других, и вы можете найти полоски шириной всего 5 мм (3/16 дюйма), в то время как полоски шириной 12 мм также не являются редкостью.
Какой ширины светодиодные ленты 5050 и 2835?
Итак, один вопрос: влияет ли размер светодиодного чипа на ширину ленты.
Не все светодиодные чипы имеют одинаковый размер: некоторые имеют размер 2835, другие — 5050, а размер 3528 все еще широко распространен.
Существуют и другие размеры, но эти три наиболее распространены.
Эти цифры относятся к размеру светодиодного чипа в миллиметрах: чип 5050 имеет размеры 5,0 мм на 5,0 мм, а полоса 2835 имеет светодиодные чипы размером 2,8 мм на 3,5 мм.
Итак, должна ли световая полоса 5050 автоматически быть шире, чтобы вместить более крупный чип?
Не обязательно.
Многие полоски 5050 по-прежнему имеют ширину 10 мм — на полосе шириной 10 мм достаточно места для размещения 5-миллиметрового чипа.
Некоторые производители предпочитают размещать чипы 5050 на более широкой полосе шириной 12 или 14 мм, поскольку дополнительное пространство способствует рассеиванию тепла.
Благодаря дополнительному усиленному пространству вокруг светодиодных чипов тепло может лучше распространяться по воздуху и от чипа, защищая его от повреждений, которые могут сократить срок его службы.
Очевидно, что самые тонкие на рынке ленты шириной 5 мм не могут вместить 5050 светодиодных чипов.
Вокруг чипа должно быть пространство, чтобы он удерживался на месте.
Итак, несмотря на то, что размер светодиодной ленты не обязательно определяет ширину в целом — многие из них по-прежнему имеют ширину 10 мм независимо от размера чипа.
Существуют некоторые ограничения для более тонких полосок, в то время как более широкие полоски могут помочь защитить более крупные чипы 5050.
Потребляют ли более широкие светодиодные ленты больше энергии?
Если у вас есть более широкая светодиодная лента с большими светодиодными чипами , означает ли это, что она будет потреблять больше энергии, чем более тонкая лента, в которой используются светодиоды меньшего размера?
Ответ заключается в том, что технически более крупный светодиодный чип потребляет больше энергии, но разница минимальна.
Светодиодный чип тип | Потребляемая мощность на микросхему | Потребляемая мощность на метр (60 светодиодных лент) |
---|---|---|
2835 | 0,2 Вт | 12 Вт |
5050 | 0,24 Вт | 14,4 Вт |
Как видите, разница на метр на средней светодиодной ленте составляет чуть более 2 Вт, что повлияет на потребляемую мощность, но когда дело доходит до расчета затрат во времени, это едва заметно.
Гораздо большее значение имеет плотность светодиодов на ленте.
Сами чипы имеют очень похожие требования к питанию, но используют больше, и вы действительно заметите разницу.
Светодиодные ленты обычно имеют 30 или 60 светодиодов на метр, но у некоторых их гораздо больше (в зависимости от размера чипа).
И это самая большая разница, когда речь идет об энергопотреблении.
Имеет ли значение ширина светодиодной ленты?
Теперь, когда мы знаем, что большинство светодиодных лент имеют одинаковую ширину, но есть несколько отличий, важно понять, почему ширина ленты имеет значение, когда вы собираетесь ее купить.
Есть два соображения. Во-первых, если вы размещаете светодиодную ленту на поверхности, вам просто нужно убедиться, что поверхность достаточно широка, чтобы удерживать ленту.
Вы не хотите, чтобы полоска свисала или скручивалась, чтобы попасть в узкий зазор.
Если вы прикрепите полоску к широкой поверхности, у вас не возникнет проблем. Тем не менее, если он находится на нижней стороне кухонного шкафа или вокруг стола, вы должны убедиться, что поверхность достаточно широка, чтобы обеспечить его безопасность.
Второе соображение, если вы устанавливаете планку в алюминиевом канале.
Эти каналы хороши, когда вы используете световые полосы, но вы не хотите, чтобы вся схема была открыта.
По сути, это корпус для ленты с полуматовым покрытием, пропускающим свет, и алюминиевой подложкой для отвода тепла от светодиодов в замкнутом пространстве.
Итак, если вы покупаете светодиодную ленту для использования в алюминиевом канале, просто убедитесь, что вы покупаете ленту и канал, которые совпадают по ширине — вам ни в коем случае не следует пытаться втиснуть 14-миллиметровую ленту в узкий канал, так как схема будет повреждена.
Заключительные слова
Многое может сбить с толку при покупке ленточных светильников в первый раз.
Как их соединить, размер светодиодного чипа и что это значит.
Добавить комментарий
