Как правильно перенести розетку на другое место в квартире своими руками

26 мая 2020

У каждого человека время от времени возникает необходимость сменить интерьер или просто переместить электроприбор на другое, более подходящее для него место. В таких случаях приходится менять расположение электророзеток в доме либо перенести одну из них, допустим, на другую поверхность. Для выполнения такой работы можно, конечно, вызвать на дом мастера, а можно произвести перенос розетки своими руками. Процедура эта достаточно проста — каких-то особых навыков не требуется. Необходимо лишь внимательно изучить все этапы предстоящей работы и тщательно придерживаться инструкции, а также соблюдать технику безопасности.

Нормы безопасности — прежде всего

Прежде чем начать перенос розеток в квартире, нужно непременно ознакомиться со следующими нормами техники безопасности.

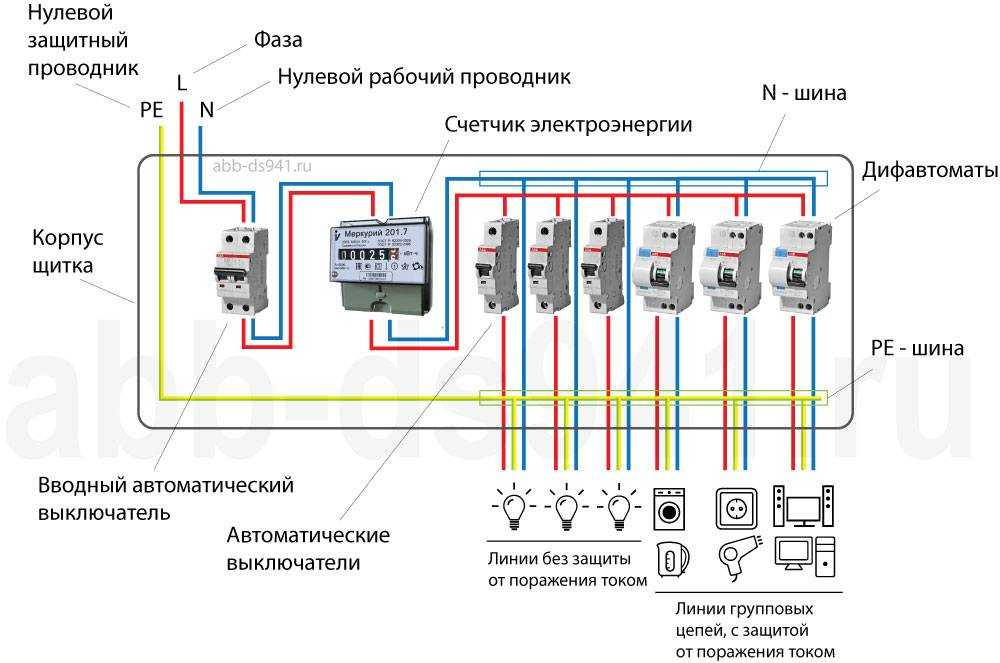

Перед началом работы понадобится схема электропроводки квартиры. Если таковой не имеется, то найти старую проводку можно с помощью бесконтактного индикатора. Эта процедура требуется для демонтажа старых проводов и аккуратного, без повреждений, монтирования новых.

Непременно выключить автоматы в щитке, расположенные на входе в квартиру, разорвав соединение и “нуля”, и “фазы”. Если отсоединен только один провод, то, применив индикаторную отвертку или мультиметр, убедиться, что ток не подается.

Если полное обесточивание проводки невозможно, для любых действий нужно обязательно использовать диэлектрические перчатки и соблюдать предельную осторожность во избежание короткого замыкания. При отсутствии освещения используется фонарь, работающий от батареек.

Перенос розетки своими руками допустимо осуществлять с использованием кабеля, сечение которого не меньше 1,5 кв. мм.

Кабель можно укладывать лишь вертикальным и горизонтальным способом. Если укладка горизонтальная, расстояние от потолка не должно быть меньше 20 см, и не меньше 10 см от карнизов и балок. Если укладка вертикальная, расстояние от углов, а также окон и дверей — минимум 10 см.

От пола розетки размещают на расстоянии 0,5-0,8 м, от отопительных батарей, стальных труб и газовых приборов — 0,5 м.

Соединения ответвлений кабеля обязательно выполняются в специальных корпусах — коробках. Для любых соединений применяются клеммы (зажимы) — закручивать провода просто так строго запрещается.

Новая розетка монтируется от 80 см до одного метра, иногда до полутора метров.

Предварительная подготовка

Перед тем как перенести розетку в другое место, находят, где именно расположена распределяющая коробка, которая прежде питала провода. Главный фактор тут — металл, который послужил материалом для жил старых проводов. Чтобы максимально упростить монтаж, делается первоначальная схема. Она поможет оптимизировать трудовой процесс и снизить денежные затраты.

Как перенести розетку

После изучения норм безопасности и составления предварительной схемы домашний мастер сталкивается с вопросом: как правильно перенести розетку, не нарушив декор стены? Розетка бытового назначения внутри имеет диэлектрическое основание, а снаружи лицевую панель. Демонтирование старой розетки начинается с лицевой панели — ее необходимо снять, то есть с помощью отвертки открутить винт, которым она присоединена к диэлектрическому основанию. В некоторых видах моделей крепление панели к внутренней части производится с использованием защелок. В таком случае ее можно поддеть ножом с тонким лезвием. Лицевую панель также необходимо бывает снять при оклеивании стены обоями. Основание розетки в таком случае не вынимают из монтажной коробки. После того, как панель снята, диэлектрическое основание становится доступным. Распорные лапки надежно фиксируют его в коробке. Ослабив при помощи отвертки оба закрепляющих лапки винта, диэлектрическое основание можно вынуть. Затем розетку нужно отсоединить от сетевой проводки. Розетку следует тщательно осмотреть на предмет повреждений, и, если они обнаружатся, заменить ее новой.

Выбор розетки

По российским стандартам розетка, используемая в быту, должна соответствовать следующим критериям:

напряжение сети от 220 до 240 вольт;

сила тока от 10 до 16 ампер. Для мощных устройств берутся устройства на 32 ампера и больше, в которых более мощны контакты.

Если берется у кабеля есть жила заземления, тогда и у розетки обязан быть контакт заземления. Заземляющая жила — непременное условие, когда в доме слишком влажный воздух. Кроме того, при подключении электроприборов, имеющих большую мощность, и тех, которые связаны с использованием воды. Провода крепятся к розетке посредством винтов или зажимов.

Если крепление винтовое, то провод:

должен иметь петлевой изгиб;

иметь прямую конфигурацию.

В первом случае требуется с помощью плоскогубцев загнуть концы жил в виде петель, до конца открутив винты зажимов и закрутив их обратно, когда петли будут вставлены. Этот процесс достаточно хлопотный, зато розетка подключается прочно и надежно. Во втором случае все намного проще: производится зачистка конца жилы (счищается изоляция), затем жилу нужно заправить в направляющее отверстие и прикрутить отверткой. Безвинтовое крепление подключается без хлопот: зачищенный от изоляции провод нужно заправить в направляющее отверстие пружинного зажима. Автоматические клеммы гарантируют надежную контактность и хорошее соединение.

Метод укорачивания проводника

Иногда возможно использование проводов от бывшей в употреблении проводки. Обычно данная процедура актуальна тогда, когда смещение устройства идет близко по направлению к распределяющей коробке. Для нового устройства стену нужно просверлить с помощью специальной перфораторной коронки. Демонтировав бывшую в употреблении розетку, все содержимое переносится на новое месторасположение. Дальнейший рабочий процесс таков:

согнуть провод и выполнить просверливание отверстия в стене, где планируется разместить коробку;

завести провод и поместить коробку в просверленную нишу;

шпаклевкой замазать стену возле коробки и саму;

подсоединить к устройству провода;

по окончании процесса закрывают новое устройство крышкой.

Применяя такой способ, домашний мастер имеет плюсы: не требуется разрабатывать новую штробу, используются бывшие в употреблении материалы.

Метод удлинения проводника

Когда вновь устанавливаемое устройство планируется вдали от бывшего узла, то пользуются методом, предусматривающим удлинение проводника. При этом методе возможно использование старой коробки. Последовательность действий:

разработать на поверхности стены штробу от предыдущей точки к новой;

просверлить штробы под розетку;

обесточить сеть;

произвести демонтаж б/у розетки путем соединения в ее коробке проводов — нового и старого;

протянуть кабель до штрабы;

завести проводник в обновленную коробку, после чего установить ее;

подсоединить проводники к обновленному устройству и прикрыть крышкой;

зашпаклевать новую штробу.

Чтобы соединить проводники, используются:

Клеммы на пружинах и колодки с клеммами. Первые пригодны для проводников медных и алюминиевых, а вторые для алюминиевых проводников, отличающихся повышенной хрупкостью, лучше не использовать. Колодки бывают одноразового и многоразового использования.

Зажимы для изоляции. Они бывают нескольких цветов, которыми хорошо маркируются жилы (“фазовое”, “нулевое”, “заземленное”).

Скручивание и спайка. Надежнее всего сваривание с помощью паяльника. Кабельные оконечности скручиваются и погружаются в емкость с припоем. После спайки наматывается изолента.

Как использовать старый подрозетник

Если бывший в употреблении подрозетник используется в виде распределяющей коробки при наращивании проводов, необходимо проследить, чтобы соединение не контактировало со шпаклевкой. “Народный способ”— вырезание гипсокартонной вкладки, размер которой соответствует “стакану”. Для крепежа используют “жидкие гвозди”, а поверх замазывают слоем жидкой шпаклевки.

Основной ошибкой, допускаемой неопытным мастером, считается закладка нарощенного провода в ту же самую старую штробы с последующей замазкой гипсом или алебастром. В этом случае утрачивается доступность соединения, а это ведет к промедлениям, если случится поломка или выход из строя участка цепи.

Шлейфование розеток

Об этом способе уместно говорить тогда, когда не предусматривается подключать электроприборы повышенной мощности (холодильники, электроплиты, микроволновые печи, стиральные машины). При этом создается перемычка от старой к новой точке. Иными словами, перенос делается общим шлейфом. Нужно помнить, что переносить можно не более 3-х точек. Если хотя бы одно гнездо повредится — выйдет из строя вся цепь. Шлейф — это не смещение розетки выше или ниже, а монтирование новой точки на максимально близком расстоянии от старой.

Безусловный плюс шлейфования — экономичность. Следует купить розетку и приготовить материалы:

провод с нужным сечением;

подрозетник из пластика;

перфоратор;

отвертку-индикатор;

плоскогубцы;

молоток;

простую отвертку;

приспособление, которым снимается оплетка.

Провод можно уложить закрытым способом (в штробе) либо открытым (внутри кабель-канала). Чтобы правильно выбрать подрозетник, нужно знать,из чего сделана стена (бетон, кирпич, гипсокартон). Для первого и второго выбираются обыкновенные, из пластика, для последнего — имеющие распорки в виде лапок.

Как подготовить нишу для подрозетника и произвести монтирование

Перед переносом розетки в другое место необходимо подготовить стену и сделать штробу. Сверлится ниша. Делается это коронкой либо перфоратором с “болгаркой”. Далее производят погружение в отверстие “стакана”. После этого внутрь “стакана” вводят кабель, идущий от распределяющей коробки.

Как уложить кабель и подключить клеммы

Кабель помещается в нишу и закрепляется через каждые пять сантиметров хомутами. Коробку распределения вскрывают и отсоединяют проводник кабеля от провода прежней розетки. Бывшая линия подвергается демонтажу.

Если старая штроба вскрыта, ее заполняют шпаклевкой. Дальше устройство погружается в коробку и фиксируется болтами. Пустоты недопустимы! Иначе впоследствии розетке грозит выпадение. Также необходимо, чтобы жилы плотно прилегали одна к другой. Поэтому метод скручивания здесь не подойдет. Лучше установить колодки, клеммы с пружинами или колпачки.

Дальше подрозетник необходимо прочно закрепить на поверхности. Для бетонной поверхности применяют шпаклевку. Если поверхность гипсокартонная или деревянная, “стакан” закрепляется лапками с распорками.

Как подключить новую точку от щитка

Для осуществления этой операции сверлится ниша для подрозетника и выбирается штроба для прокладки проводника. Предоставляется возможность ведения линии непосредственно от щита распределения.

Далее действуют следующим образом:

обесточивается сеть;

предыдущее устройство удаляется, включая с провода;

с кабельных проводников счищается изоляция;

в нишу вкладываются провода из меди и соединяются;

устанавливается подрозетник;

устройство подсоединяется к проводникам и фиксируется в коробке;

ниша закрывается, производится отделка поверхности.

Преимущества: сечение проводов можно выбирать самостоятельно, поэтому возможно подключение приборов большой мощности. Такой узел очень надежен.

Минус: существенные затраты на монтаж.

Прокладывая новый провод, необходимо оставлять на обоих его концах какой-то запас. Это обеспечит качество соединения. Подсоединение идет с использованием клемм с винтами или пружинами. ”Фаза” закрепляется на левый зажим, а “ноль” — на правый. “заземление” присоединяется к клемме с “усами”, находящейся поверх корпуса.

Метод наружной установки

Чтобы снизить расходы и труд на монтирование, можно выбрать розетку накладного типа и ведение внешнего кабеля. Кабель защищается ПВХ-каналом, который может иметь различных типы и конфигурации. Кабельный канал должен быть покрыт прочной изоляцией (которая подвергается заземлению) во избежание поражения электрическим током. Наружная установка хороша для каждой системы подключения, но имеет минусы в смысле эстетики. Поэтому чаще используется в промышленных объектах или в качестве временного варианта.

Рассмотрев, как перенести розетку, уместно сделать вывод о том, что процедура эта несложная, однако при этом необходимо осознавать степень ответственности. Ведь речь идет об электричестве! Любая ошибка или мелкая погрешность может привести к короткому замыканию и возгоранию. Какими бы надежными ни были схемы подсоединения, как бы тщательно ни соблюдались меры безопасности, стопроцентной гарантии не существует. Поэтому первый перенос розетки в квартире лучше всего делать под присмотром опытного мастера.

Теги:

электрика

Оцените материал:

Оставить комментарий / Всего комментариев: 0

Оставить комментарий

Перенос розетки

Перенести розетку можно, используя один из существующих способов. При этом в случае применения некоторых, не придется разрушать стены, не нужно их прорезать специальным оборудованием (штробить), а значит не будет и пыли. Выбор лучшего способа переноса в другое место зависит мощности предполагаемых для включения бытовых приборов. Протягивать провод от распределительного щитка необходимо, если розетка нужна для подключения кондиционера, мощного духового шкафа либо электрической плиты. Для подсоединения телевизора можно просто нарастить провод.

Нужные инструменты

Работа пойдет быстрее при наличии под рукой хороших инструментов. Нужно приготовить:

Мощную дрель. Обязательно должна быть насадка, которой предстоит высверливать отверстия под подрозетник.

Розетку.

Плоскогубцы.

Подрозетник. Его выбирают, отталкиваясь из материала стен. Для гипсокартонных и деревянных покупают модели с распорными лапками, кирпичных и бетонных – пластиковые.

Нож.

Провод и зажимы для них, чтобы сделать надежное соединение.

Изоленту.

Меры безопасности

Перед переносом розетки надо узнать, как расположена старая проводка. Когда это неизвестно, ее отыскивают с помощью бесконтактного индикатора – индикаторной отвертки. Установить, где стоит распределительная коробка, запитывающая старую точку. Имеет значение вид материала жил имеющейся проводки. Электрический ток представляет большую опасность, поэтому работы начинают после отключения автомата на вводе в дом. Отсутствие напряжения проверяют при помощи мультиметра или индикаторной отвертки.

Если снять напряжение с розетки не удается, работают очень осторожно исключительно в диэлектрических перчатках, иначе может произойти короткое замыкание.

Укорочение провода

В ситуации, когда предполагается установить новую розетку в метре от напольного покрытия, вместо находящейся в 20 см от него, используют этот метод. Снимают старую розетку и подрозетник. Из штробы вытаскивают провода до той высоты, которая необходима. Сверлят отверстия для установления нового подрозетка. В него заводят и собирают провода. Заделывают старое место и штробу. Ставят новую розетку.

Продление провода

Самому перенести розетку в другое место можно, удлинив линию. В стене проделывают другую штробу. После отключения автомата индикатором проверяют нет ли на клеммах напряжения. Крышку убирают, корпус вытаскивают из штробы. Новую проделывают к месту, где предполагается подсоединение. Линию продлевают, соединив провода, скручивая жилы, или другим методом. Там, где расположена старая штроба, ставят распределительную коробку, предназначенную для организации точки разветвления проводов. В нее помещают место соединения жил. Затем ставят подрозетник, розетку подключают к сети. Для наращивания берут кабель аналогичного сечения (площади среза проводниковой жилы провода без учета обмотки и изоляционного слоя), изготовленный из такого же металла. Специалисты не рекомендуют замазывать гипсом и цементом отверстия старой розетки, так как в основном именно там провода приходят в негодность. Чтобы в случае необходимости было проще было до них добраться, советуют соорудить дополнительную коробку.

Соединение шлейфом

Таким способом можно увеличить численность розеток. Новые точки могут быть сделаны с закрытой и открытой проводкой. Надо помнить, что кабеля можно прокладывать исключительно под прямым углом, по диагонали запрещено. Вначале проводят разметку, подготавливают место. Потом штробят стены, прокладывают провод от распредкоробки к первому подрозетнику. С кабеля снимают оплетку, фазный провод разводят влево, нулевой — вправо, в середине заземление. Оголяют их концы на 10 мм. Очень просто работать с розеткой с пружинными самозажимными клеммами. Оголенный конец подают в отверстие, пока он не упрется. После надо проверить, как закреплены жилы, для этого их нужно потянуть. Затем провода упаковывают, конструкцию вставляют в подрозетник. Проверяют горизонтальность по уровню, затягивают винты. Ставят лицевую панель и накладную рамку.

Чтобы соорудить такую линию, понадобится меньше провода. Но надо иметь в виду, что она не совсем надежная, если прекратит работать старая розетка, то и все остальные станут нерабочими. Соединяя 2 розетки цельным шлейфом, нагрузка последовательно передается от одной к другой. Когда в розетки, которые соединены через перемычки, будет сразу включено несколько приборов, для них может не хватить напряжения.

Вывод новой линии

Безопаснее и надежнее добавить провод до распредкоробки, благодаря такому ответвлению розетку можно перенести и на другую стенку. После того как будет отключено электричество, выполняют демонтаж старой линии с розеткой. Старую штробу замазывают, делают новую до того места, где будет удобно поставить розетку. В нее кладут кабель, подводят его к новому подрозетнику и подключают.

Этот способ имеет ряд плюсов. Во-первых, высокая надежность. Во-вторых, возможность установки силовой розетки, позволяющей включать мощную бытовую технику.

Организация новой линии требует больших монтажных расходов.

Перенести розетку в другое место можно самостоятельно, но перед этим необходимо внимательно прочитать инструкцию по выполнению такой работы, подготовить нужные материалы и инструменты, подобрать такой способ переноса, который лучше всего подойдет для конкретного случая. Лучше всего обратиться к квалифицированным специалистам. У них есть необходимое оборудование и инструменты, а главное знания, как сделать все быстро и безопасно.

Все, что вам нужно знать

Электрические плиты требуют большой мощности для эффективной работы на вашей кухне. На большинстве кухонь есть электрические розетки на 120 вольт, подходящие для газовых плит, поэтому перегрузка тех, у кого есть электрическая плита на 220 вольт, может повредить розетку или привести к отключению автоматического выключателя в вашем доме из-за чрезмерного энергопотребления.

Установка специализированной розетки может быть сложной задачей, поэтому было бы разумно подумать о вызове профессионала, например, нашей команды в U.S. Electric. Однако, если вы хотите узнать немного больше о процессе установки, у нас есть вся необходимая информация ниже.

Требования к электропроводке и розеткам электроплиты

Перед подключением электрической плиты к розетке на кухне необходимо выполнить необходимые требования к электропроводке и розеткам, чтобы гарантировать отсутствие электрических неисправностей. Электрические плиты требуют двух горячих проводов, одного нейтрального и одного заземления, для которых нужны собственные соединенные выключатели.

Для подключения этих приборов требуется цепь на 50 ампер, совместимая с напряжением 240 вольт, и провод калибра 6. Вы хотите отключить все электричество в вашем доме, прежде чем устанавливать розетку такого типа. Конкретные требования к вашей установке могут отличаться в зависимости от нескольких факторов, в том числе:

Размер печи
Количество проводников на шнуре питания

По сравнению с газовыми плитами электрические плиты потребляют больше энергии. Средняя газовая плита использует 120 вольт. Как правило, электрические плиты используют для работы 220 вольт. К другим приборам, требующим такого же напряжения, относятся центральные кондиционеры, сушилки для белья и водонагреватели.

Отдельностоящие и встраиваемые электрические плиты

Еще один фактор, который следует учитывать при установке электрической плиты, — это то, является ли ваша плита отдельно стоящей или встраиваемой. Некоторые методы установки могут работать для одного, но не для другого.

Вставные электрические плиты имеют электропроводку, подключенную непосредственно к панели прибора, и не требуют розетки. Отдельностоящие электрические плиты требуют специальных розеток для штепсельных шнуров. Однако и тем, и другим нужны источники питания, способные выдержать 220 вольт.

Установка новой розетки для электрической плиты на 220 В

При установке новой розетки для электрической плиты на 220 В необходимо учитывать количество потребляемой ею мощности. Напряжение, которое использует ваша электрическая плита, может быть слишком большим для обычной 110-вольтовой розетки и требует точной настройки, чтобы предотвратить повреждение электричества в вашем доме.

Установка электрической розетки — непростая задача, и несоблюдение мер предосторожности может быть опасным для неопытных домовладельцев. Если вы не уверены в своих навыках работы с электричеством, лучше всего обратиться к опытному электрику для выполнения этой работы.

Обращаясь к профессионалу, вы не рискуете своей безопасностью при установке электроплиты. Последнее, о чем вы хотите беспокоиться, это о том, чтобы пораниться или нанести ущерб вашей плите или дому.

Отключите электричество в вашем доме

Независимо от того, выполняете ли вы эту задачу самостоятельно или поручите это профессионалу, первым шагом к установке розетки для электрической плиты является отключение источника питания в вашем доме, чтобы убедиться, что электрические токи не прерывают работу.

Вы можете найти распределительную коробку вашего дома в нескольких возможных местах, например, в подвале или гараже. Найдя его, выключите главный выключатель, чтобы отключить электричество в вашем доме. Этот выключатель обычно является самым большим автоматическим выключателем на панели коробки.

Проверьте, отключено ли питание

Иногда возникают проблемы с отключением электричества в доме. Обязательно проверьте, действительно ли ваше питание отключено, чтобы убедиться, что установка новой розетки безопасна.

Этот процесс так же прост, как проверка выключателей света или попытка включить телевизор. Это может снизить риск поражения электрическим током при работе с проводкой. Если у вас есть сосед по дому, вы можете попросить его предупредить вас, когда отключится электричество. Вы также должны использовать простой мультиметр, чтобы проверить фактическую розетку, над которой вы работаете, прежде чем двигаться дальше.

Убедившись, что все питание отключено, вы или ваш электрик можете приступить к установке необходимых выключателей, кабелей и розеток для работы вашей электроплиты.

Установка автоматических выключателей, кабелей и розеток

Следующим шагом, который необходимо сделать, является установка нового выключателя в распределительной коробке для управления новой розеткой электрической плиты. Убедитесь, что имеется достаточно места для установки автоматического выключателя двойной ширины в соответствии с инструкциями производителя

9.0002 После размещения выключателя необходимо установить разъем в боковой части монтажной коробки, чтобы подключить необходимые кабели внутри коробки.

Если этот процесс слишком сложен для вас, вы можете попросить электрика осмотреть разъем и выключатели, чтобы обеспечить успешную установку.

После подготовки коробки вам необходимо проложить кабели через стены, ведущие туда, где вы хотите разместить розетку электроплиты. Важно избегать других проводов и инженерных сетей при прокладке проводов через стены.

Когда вы закончите укладку кабелей, оставьте самую длинную часть за пределами последнего отверстия. Затем зачистите изоляцию на конце кабеля и подключите его к розетке, прежде чем вкручивать в стену. Закрепив электрическую розетку, вы вскоре будете готовы проверить ее.

Подключение и проверка электрической плиты

Последним шагом, который необходимо выполнить, является прокладка кабеля розетки через разъем монтажной коробки и подключение его к автоматическому выключателю. Вы также должны определить, сколько кабеля вам понадобится при подключении его к заземляющим и нейтральным шинам.

Вставив заземляющий, нейтральный и горячий провода в соответствующие винтовые клеммы, убедитесь, что все подключено правильно и на месте. Также было бы разумно закрепить кабель диапазона, если он не имеет стабильной поддержки.

Перед включением электричества в доме выключите выключатель розетки электроплиты во избежание перегрузки. После восстановления электричества в доме проверьте мощность розетки.

Если у вас есть мультиметр, вы можете измерить ток или напряжение в розетке. Вы можете подключить электрическую плиту, как только убедитесь, что напряжение в розетке стабильное и составляет 220 вольт.

Этот процесс может различаться в зависимости от вашей монтажной коробки или инструкций к розетке. Если вам нужна помощь, попросите электрика помочь с установкой.

Шнуры питания серии: не входят в комплект

Следует также помнить, что большинство моделей не поставляются со шнурами питания. Как правило, вам нужно будет приобрести шнур отдельно и подключить его к плите.

Несмотря на то, что размер цепи может быть разным, тип шнура и розетки — нет. В 1996 году Национальный электротехнический кодекс ввел в действие правила использования четырехпроводных цепей для электрических плит и других приборов с высоким энергопотреблением.

NEC обновил эти рекомендации, чтобы создать более безопасные методы подключения шнуров питания от электроплиты к распределительной коробке. Розетки с четырьмя разъемами обычно подходят для вилок с 4 контактами; если вы попытаетесь установить розетку для трехжильных шнуров, это будет нарушением кодекса.

При подключении шнура питания снимите заднюю панель доступа на электрической плите, проденьте шнур в панели плиты и подсоедините необходимые провода к соответствующим винтовым клеммам.

Нужна помощь в установке розетки для электроплиты? Свяжитесь с U.S. Electric

Наша команда в U.S. Electric уделяет первостепенное внимание обеспечению безопасности электрических и проводных операций в вашем доме. Мы можем вмешаться, если установка станет слишком сложной, или помочь вам с самого начала. Если у вас есть какие-либо вопросы, свяжитесь с нами онлайн или позвоните нам сегодня.

Как подключить шнур питания электрической плиты

По

Тимоти Тиле

Тимоти Тиле — местный электрик №176 IBEW с более чем 30-летним опытом работы в области электромонтажных работ в жилых, коммерческих и промышленных помещениях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 02.07.22

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Электрическая плита представляет собой отдельно стоящую единицу, состоящую из духовки и варочной панели. Это 240-вольтовое устройство обычно подключается к розетке диапазона, которая питается от 40-амперной или 50-амперной цепи, предназначенной только для диапазона. Шнуры более старых моделей (до 1996 г.) имели шнуры с тремя контактами для подключения к розеткам с тремя разъемами, а новые модели имеют четыре контакта для розеток с четырьмя разъемами. Вы можете использовать любой тип шнура, в зависимости от типа вашей розетки.

Шаги установки трехжильного и четырехжильного шнура аналогичны, но имеют некоторые ключевые отличия. Диапазоны, разводимые для трехжильных шнуров, могут иметь только три клеммы для проводки: одну нейтральную и две «горячих» присоединения. Если есть заземляющий винт, он должен быть электрически соединен с нейтральной клеммой металлической полосой или проводом. Это соединение заземляет корпус прибора через нулевой провод шнура.

Диапазоны, подключенные к четырехжильному шнуру, имеют четыре клеммы: одну нейтральную, две горячие и заземление. Заземляющий провод подключается к заземляющему винту на приборе. Если в диапазоне есть перемычка или провод между винтом заземления и клеммой нейтрали, необходимо снять перемычку или провод, чтобы отделить землю от нейтрали. Если плита новая, ее следует настроить на четырехштырьковый шнур; это следует требованиям Национального электротехнического кодекса, введенного в действие в 1996 году.

Смотреть сейчас: Как подключить шнур питания к электрической плите

Предупреждение

Обратитесь к руководству пользователя или к производителю диапазона, чтобы узнать о конкретных требованиях к проводке. Используемый шнур должен иметь ту же номинальную силу тока, что и цепь диапазона.

Оборудование/инструменты

Крестовая отвертка или гаечный ключ
Плоскогубцы с шипами и канавками (по желанию)

Материалы

40- или 50-амперный шнур для электроплиты, сертифицированный UL
